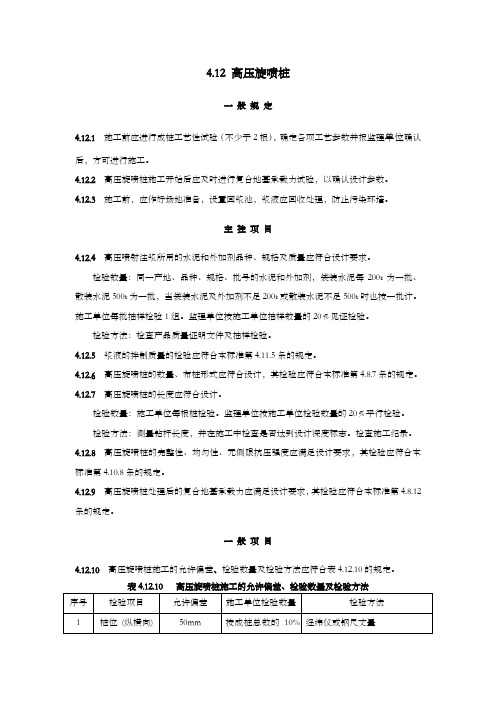

4.12 高压旋喷桩一般规定4.12.1 施工前应进行成桩工艺性试验（不少于2根），确定各项工艺参数并报监理单位确认后，方可进行施工。

4.12.2 高压旋喷桩施工开始后应及时进行复合地基承载力试验，以确认设计参数。

4.12.3 施工前，应作好场地准备，设置回浆池，浆液应回收处理，防止污染环境。

主控项目4.12.4 高压喷射注浆所用的水泥和外加剂品种、规格及质量应符合设计要求。

检验数量：同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计。

施工单位每批抽样检验1组。

监理单位按施工单位抽样数量的20﹪见证检验。

检验方法：检查产品质量证明文件及抽样检验。

4.12.5 浆液的拌制质量的检验应符合本标准第4.11.5条的规定。

4.12.6 高压旋喷桩的数量、布桩形式应符合设计，其检验应符合本标准第4.8.7条的规定。

4.12.7 高压旋喷桩的长度应符合设计。

检验数量：施工单位每根桩检验。

监理单位按施工单位检验数量的20﹪平行检验。

检验方法：测量钻杆长度，并在施工中检查是否达到设计深度标志。

检查施工纪录。

4.12.8 高压旋喷桩的完整性、均匀性、无侧限抗压强度应满足设计要求，其检验应符合本标准第4.10.8条的规定。

4.12.9 高压旋喷桩处理后的复合地基承载力应满足设计要求，其检验应符合本标准第4.8.12条的规定。

一般项目4.12.10 高压旋喷桩施工的允许偏差、检验数量及检验方法应符合表4.12.10的规定。

表4.12.10 高压旋喷桩施工的允许偏差、检验数量及检验方法。

旋喷桩检验批质量验收记录及检验规定和说明编号：单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1水泥及外掺剂质量符合出厂要求2 水泥用量设计要求3 桩体强度或完整设计性检验要求4 桩体止水性能设计要求一般项目1 钻孔位置≤502 钻孔垂直度%≤1.53 孔深（mm） 2004 注浆压力按设计参数5 桩体搭接（mm）>2006 桩体直径（mm）≤50 7桩体中心允许偏差（mm）≤0.2D施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技负责人：年月日检验规定和说明适用范围：本表适用于高压旋喷桩工程的施工质量验收。

检验批的划分：工程桩每根；围护桩或地基加固20根划分为一个检验批。

检查数量：承载力检验，数量为总数的0.5-1%，但不应少于3处。

有单桩强度检验要求时，数量为总数的0.5-1%，但不应少于3根，桩体强度或桩体完整性抽检数量不应少于桩总数的20%，且不少于10根。

其它主控项目全数检查，一般项目抽检20%。

主控项目：必须符合验收标准规定，发现问题立即处理直至符合要求。

1.水泥及外加剂质量：水泥品种、强度等级、水灰比和外加剂的品种、掺量必须符合设计要求。

检查方法：检查水泥、外加剂出厂合格证及试验报告。

2.水泥用量：水泥用量必须通过试验配制确定，检查浆液配合比通知单。

3.桩体强度及完整性检验：施工结束后必须检验桩体强度或桩体完整性，并在施工结束后28d进行。

桩体强度或桩身完整性必须符合设计要求，无严重质量缺陷。

检测方法必须符合国家现行标准《建筑桩基检测技术规范》JGJ106-2003的有关规定。

检查方法：检查基桩检测报告。

4.桩体止水性能：必须满足设计要求。

检查方法：钻钻芯取样试验，观察。

一般项目：抽检数量应有80%合格。
