关于塑料的密度鉴别(doc 10页)

簡稱英文學名中文學名比重g/cm3工PA-6尼龍單6Polyamide-6聚先胺-6 1.13程PA6+15%GF 1.27塑PA-66尼龍件6polyamide-66聚先胺-66 1.13料PA66+30%GF Polyamide-66＋30%Glass Fiber聚先胺-66+30%玻纖1.39PA66+40%GF 聚先胺-66+40%玻纖1.46PA46+40%GF 聚先胺-46+40%玻纖1.27POM賽鋼Polyacetel聚甲醛 1.42 PC Polycarbonate聚碳酸酯 1.2PET poly(EthyleneTerephthalate)聚封苯二甲酸乙二醇酯1.33PET+30%GF PET+30%Glass Fiber同上+30%玻纖 1.67PETG CHDM ModifiedCopolyester改性聚酯 1.27PCTG CHDM ModifiedCopolyester改性聚酯 1.23PBT Poly(ButyleneTerephthalate)聚封苯二甲酸丁二醇酯1.4PBT+30%GF PBT+30%Glass Fiber同上+30%玻纖 1.61PCT+30%GF Poly cyclohexylenedimeth yleneTerephthalate改性聚酯 1.45CA酸性膠Cellulose Acetate醋酸纖維素 1.26CAP Cellulose acetatePropionate丙酸纖維素 1.2CAB Cellulose AcetateButyrate丁酸纖維素 1.19耐高溫PPHigh HeatPolypropylene耐高溫聚丙烯 1.12防火PP Flame RetardedPolypropylene防火聚丙烯0.95PPS+40%GF Polyphenyiene Sulfide 聚苯硫酸+40%玻纖1.67PPO Polyphenyiene Oxide聚苯酸 1.07 PSU Polysulfone聚 1.24 PES polyether Sulfone聚酸 1.37 LCP Liquid Crystal Polymer液晶聚合物 1.7SBS彈性膠Styrene-butadiene-styrene block copolymer苯乙烯嵌段共聚物0.96-1.10SEBS彈性膠styrene-cthylene-butadiene-styrene blockcopolymer氬化苯乙烯嵌段共聚物0.87-0.91TPU ThermoplasticPolyurethane熱塑性聚氨酯 1.24TPV ThermoplasticVulcanizate完全硫化聚烯輕彈性膠0.97COP Polyester Elastomer聚酯彈性膠 1.2通GPPS硬膠General PurposePolystyrene通用聚苯乙烯 1.16用HIPS不碎膠High ImpacctPolystyrene高行聚苯乙烯 1.08塑ABS Acrylonitrite ButadieneStyrene丙烯一丁二烯一苯乙烯1.05料AS（SAN）Acrylonitrile Styrene 丙烯一丁二烯一苯乙烯1.07BS（K膠）Butadiene Styrene 1.01LDPE軟膠Low DensityPolyethylene低密度聚乙烯0.92HDPE High DensityPolycthylene高密度聚乙烯0.96EVA Ethylene Vinyl Acclate乙烯-醋酸乙烯酯0.95PVC硬 1.38-1.41PP Polypropylene聚丙烯0.91PMMA 1.18簡稱英文學名中文學名比重g/cm3工PA46polyamide-46聚先胺-46 1.35程玻纤 1.96塑碳纤 1.57料橡胶管0.95碳钢7.8565Mn弹簧钢7.81Al6061铝合金 2.7SUS303不锈钢7.86常用金属Cu铜8.89H65铜合金8.45模塑收縮率%熱變形低壓℃料 ℃ * hrs料筒溫度℃模溫℃0.7-1.018080*4250-27040-601.320080*4280-30040-600.325070*4240-27080-902.1172100*2205-22580-1000.5137130*4271-29371-930.467154*6277-29315-300.2239135*4265-30595-1500.2-0.57070*5250-27015-400.2-0.57475*5275-29515-401.5-2.2152130*3225-24540-800.4-0.9221130*3225-25040-1000.1-0.4276120*4295-370105-1350.58170*4160-23040-600.583-8870*2215-24040-750.577-8770*2230-25040-850.9-1.113480*2180-22060-80111085*2180-22030-500.25260140*3300-340120-1500.5-0.8126110*3270-3100.5179130*4330-360120-1600.68208150*2340-380120-1600.02290140*5385-40035-2001.5N.A50*3145-16025-301.6N.A50*3180-20035-651.2N.A100*3190-22021-491.5-2.5N.A75*2180-190#### 1.490110*2220-250450.3-0.670-8070*2200-25040-600.570-8570*2210-27020-500.680-9580*3210-26050-800.685-9580*3220-27040-800.570-8070*2190-23030-50335-5065*1220-26020-40340-7565*1190-28030-702N.A65*1140-20020-401.5N.A60*1170-19020-40260-10060*1210-28020-500.695-10375*2220-24060-80模塑收縮率%熱變形低壓℃料 ℃ * hrs料筒溫度℃模溫℃。

塑料密度表2009-08-14 20:40:43| 分类：工业设计与制造阅读1385 评论0 字号：大中小订阅密度单位：克/立方厘米1．01~1．04 尼龙12 1．34~1．40 赛璐珞1．03~1．05 尼龙11 1．38~1．41 聚对苯二甲酸乙二醇酯1．04~1．06 丙烯腈-丁二烯-苯乙烯共聚物（ABS） 1．38~1．50 硬质PVC1．04~1．08 聚苯乙烯1．41~1．43 聚氧化甲烯（聚甲醛）1．05~1．07 聚苯醚 1．47~1．52 脲-三聚氰胺树脂（加有有机填料）1．06~1．10 苯乙烯-丙烯腈共聚物 1．47~1．55 氯化聚氯乙烯1．07~1．09 尼龙610 1．07~1．09 尼龙610 机填料）1．12~1．15 尼龙6 1．70~1．80 聚偏二氟乙烯1．80~2．30 聚酯和环氧树脂（加有玻璃纤维）1．13~1．16 尼龙6611．10~1．40 环氧树脂，不饱和聚酯树脂 1．86~1．88 聚偏二氯乙烯1．14~1．17 聚丙烯腈2．10~2．20 聚三氟-氯乙烯1．15~1．25 乙酰丁酸纤维素2．10~2．30 聚四氟乙烯1．161．20 聚甲基丙烯酸甲酯0．83 聚甲基戊烯1．17~1．20 聚乙酸乙烯酯 1．30~1．40 聚氟乙烯1．19~1．35 增塑聚氯乙烯（大约含有40%增塑剂） 1．20~1．26 交联聚氨酯1．20~1．22 聚碳酸酯（双酚A型） 0．85~0．91 聚丙烯0．89~0．93 高压（低密度）聚乙烯 1．26~1．28 苯酚甲醛树脂（未填充）0．91~0．92 1-聚丁烯 1．26~1．31 聚乙烯醇0．9~0．93 聚异丁烯1．25~1．35 乙酸纤维素0．92~1．00 天然橡胶1．30~1．41 苯酚甲醛树脂（填充有机材料：纸，织物） 0．80 硅橡腔（可用二氧化硅填充到1。

25）0．92~0．98 低压（高密度）聚乙烯1．18~1．24 丙酸纤维素(聚氨酯)硬质聚醚型聚氨酯泡沫塑料：0.04~0.06g\cm3软质聚醚型聚氨酯泡沫塑料：0.03~0.07g\cm3硬质聚酯型聚氨酯泡沫塑料: 0.0368g\cm3下是塑料的收缩率，单位（%）PP(1.0-2.5)PMMA(0.1-0.4)PC(0.5-0.7)PA6(0.5-1.5)PA6-GF(0.4-0.6)PA66(0.8-1.5)PA66-GF(0.5)PS(0.4-0.7)ABS(0.4-0.9)ABS-GF(0.1-0.2)POM(2-2.5)PBT(1.5-2.0)PET(2-2.5)以上就是常用塑料的收缩比，是有范围的，一般厂家没有指定，就取中间值！我是专业做这个的，打字好累！呵呵，有什么不明白的就问！以下是网上的参考资料！PE、PP、ABS、PVC、PS塑料是一种常用的化工原料，是由某一种或几种单体在一定反应条件下聚合而成的高分子有机材料，由于其质轻、价廉、优性能的特点，在国民经济中占据了重要的组成部分。

常用塑料物性-表格扫描(修订版)简介塑料是一种非常常见的材料，它具有良好的可塑性、耐水性、耐酸碱性、抗腐蚀性等优点，广泛应用于包装、建材、家电、汽车、医疗器械等领域。

本文旨在整理常用塑料的物性参数，包括密度、耐温、拉伸强度、冲击强度、硬度、热膨胀系数等方面，并将数据整合为表格形式，方便读者查阅。

常用塑料物性表格塑料密度塑料类型密度 (g/cm3)ABS 1.05-1.10PC 1.20-1.22PE 0.92-0.96PET 1.38-1.40PETG 1.27-1.30PP 0.90-0.91PS 1.05-1.06PVC 1.38-1.45塑料耐温性能塑料类型最高使用温度 (℃)ABS 70-100PC 100-140PE 60-80PET 70-80PETG 70-80PP 100-130PS 70-90PVC 60-80塑料拉伸强度塑料类型拉伸强度 (MPa)ABS 30-45PC 60-70PE 12-25PET 55-75PETG 50-70PP 30-40PS 38-48PVC 20-60塑料冲击强度塑料类型冲击强度 (kJ/m2)ABS 10-40PC 60-90PE 15-25PET 10-30PETG 20-25PP 5-20PS 2-10PVC 10-50塑料硬度塑料类型硬度 (shore)ABS 70-110PC 70-90PE 40-70PET 50-120PETG 70-105PP 65-110PS 70-95PVC 70-95塑料热膨胀系数塑料类型热膨胀系数 (10^-5 K^-1) ABS 9-19PC 6-7PE 12.5-20PET 5-6.5PETG 8-10PP 12-20PS 6-8PVC 7-9结论通过以上表格，我们可以看出不同种类的塑料在密度、耐温、拉伸强度、冲击强度、硬度、热膨胀系数等方面有所差别，如在最高使用温度方面，ABS的最高使用温度为70-100℃，而PC的最高使用温度高达100-140℃。

塑料密度表工业设计与制造2009-08-14 20:40:43 阅读1282 评论0 字号:大中小订阅密度单位:克/立方厘米1.01~1.04 尼龙12 1.34~1.40 赛璐珞1.03~1.05 尼龙11 1.38~1.41 聚对苯二甲酸乙二醇酯1.04~1.06 丙烯腈-丁二烯-苯乙烯共聚物(ABS) 1.38~1.50 硬质PVC1.04~1.08 聚苯乙烯1.41~1.43 聚氧化甲烯(聚甲醛)1.05~1.07 聚苯醚 1.47~1.52 脲-三聚氰胺树脂(加有有机填料)1.06~1.10 苯乙烯-丙烯腈共聚物 1.47~1.55 氯化聚氯乙烯1.07~1.09 尼龙610 1.07~1.09 尼龙610 机填料)1.12~1.15 尼龙6 1.70~1.80 聚偏二氟乙烯1.80~2.30 聚酯和环氧树脂(加有玻璃纤维)1.13~1.16 尼龙6611.10~1.40 环氧树脂,不饱和聚酯树脂 1.86~1.88 聚偏二氯乙烯1.14~1.17 聚丙烯腈2.10~2.20 聚三氟-氯乙烯1.15~1.25 乙酰丁酸纤维素2.10~2.30 聚四氟乙烯1.161.20 聚甲基丙烯酸甲酯0.83 聚甲基戊烯1.17~1.20 聚乙酸乙烯酯 1.30~1.40 聚氟乙烯1.19~1.35 增塑聚氯乙烯(大约含有40%增塑剂) 1.20~1.26 交联聚氨酯1.20~1.22 聚碳酸酯(双酚A型) 0.85~0.91 聚丙烯0.89~0.93 高压(低密度)聚乙烯 1.26~1.28 苯酚甲醛树脂(未填充)0.91~0.92 1-聚丁烯 1.26~1.31 聚乙烯醇0.9~0.93 聚异丁烯1.25~1.35 乙酸纤维素0.92~1.00 天然橡胶1.30~1.41 苯酚甲醛树脂(填充有机材料:纸,织物) 0.80 硅橡腔(可用二氧化硅填充到1。

25)0.92~0.98 低压(高密度)聚乙烯1.18~1.24 丙酸纤维素(聚氨酯)硬质聚醚型聚氨酯泡沫塑料:0.04~0.06g\cm3软质聚醚型聚氨酯泡沫塑料:0.03~0.07g\cm3以上资料转载自。

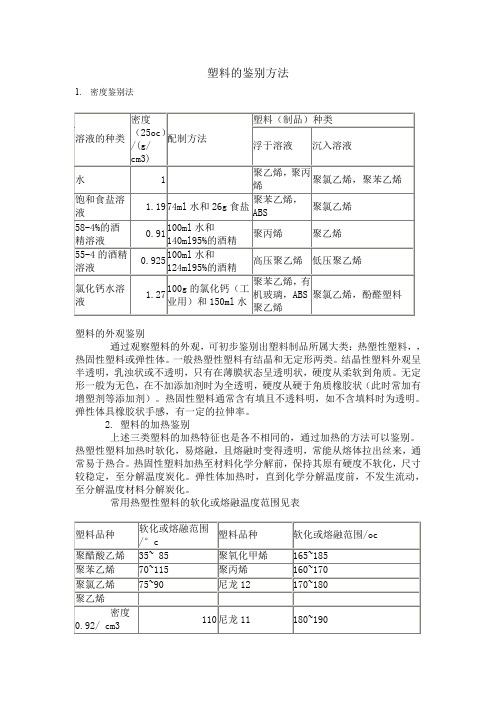

塑料的鉴别方法1.密度鉴别法塑料的外观鉴别通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。

一般热塑性塑料有结晶和无定形两类。

结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。

无定形一般为无色，在不加添加剂时为全透明，硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）。

热固性塑料通常含有填且不透料明，如不含填料时为透明。

弹性体具橡胶状手感，有一定的拉伸率。

2. 塑料的加热鉴别上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。

热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。

热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。

弹性体加热时，直到化学分解温度前，不发生流动，至分解温度材料分解炭化。

常用热塑性塑料的软化或熔融温度范围见表ABS 与PS 的区分方法1.新方法：用乙酸乙酯擦，ABS不起丝，HIPS会起丝，但只是指纯的。

2.常用方法：ABS，PS的识别方法有很多种，就ABS而言，表面亮度好，韧性优于PS，火烧后表面会有密密麻麻的小孔，味道有淡淡的甜味；PS又分GPPS，HIPS，EPS三种，较脆，透明的产品较多，HIPS的亮度一般，韧性比ABS要逊色一点，火烧后表面光亮，有苯乙烯的味道。

HIPS的截断面发白，但GPPS没有，EPS主要用于泡沫。

电视机壳料而言，有ABS，HIPS之分，一般要根据表面特征，物理特征来区分，表面的亮度好的一般是ABS，用钳子掰时ABS要优于HIPS ，其硬度较高，需要力度大一些，然后根据火焰与味道来区分。

各种废旧塑料识别方法LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，常有胶带及印刷字。

（注：胶带和印刷字是不可避免的，但一定要控制其含量，因这些会影响在市场上的价格）燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝。

关于塑料的密度鉴别注：本文档旨在介绍如何通过密度鉴别不同种类的塑料，以便正确分类和处理塑料垃圾。

随着人类社会和经济的快速发展，塑料制品的使用量和种类不断增加，成为现代社会不可或缺的一部分。

然而，塑料制品的大量使用也导致了塑料污染的日益严重。

根据统计，全球每年产生的塑料废弃物多达数亿吨，其中大约25%被正确地回收和处理，其余的无处可去，直接或间接地对环境和人类健康造成危害。

为了解决塑料污染问题，需要对塑料垃圾进行分类回收和处理。

但是，不同种类的塑料具有不同的化学和物理性质，其回收和处理方法也不同。

因此，正确鉴别塑料种类非常重要。

在实践中，最常用的鉴别塑料种类的方法即为密度鉴别。

“密度”是物体质量和体积的比值，通常用公式ρ=m/V表示，其中ρ为密度，m为物体的质量，V为物体的体积。

不同种类的塑料在密度上具有较大的差异，因此可以通过密度鉴别来鉴别不同种类的塑料。

常见的塑料种类包括聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚碳酸酯(PC)等。

它们的密度分别为：PE：0.92 g/cm³PP：0.90 g/cm³PVC：1.40 g/cm³PS：1.05g/cm³PC：1.20 g/cm³以PE和PP为例，它们的密度非常接近，但是可能会因为产品中添加的不同添加剂、不同的制造工艺和不同的应用领域而导致密度的差异。

因此，密度鉴别需要考虑多种因素。

密度鉴别的方法，一般采用比重瓶法或沉降法。

比重瓶法即将塑料样品放入不同的比重瓶中，通过测量比重瓶内液体的质量差异来计算样品的密度。

沉降法则是将塑料样品置于水中，通过观察其沉浮来判断其密度。

除了密度之外，通过其他物理和化学性质也可以鉴别不同种类的塑料。

例如，燃烧时的火焰颜色、气味、产生的烟雾等。

但是，这些方法不如密度鉴别直接和准确，也容易受到其他因素的影响。

通过正确的鉴别方法，可以将不同种类的塑料垃圾进行分类回收和处理，最大限度地减少对环境和人类的影响。

塑料的密度鉴别法(四)塑料的品种不同，其密度也不同，可利用测定密度的方法来鉴别塑料，但此时应将发泡制品分别出来，因为发泡沫塑料的密度不是材料的真正的密度。

在实际工业上，也有利用塑料的密度不同来分选塑料的。

常用塑料的密度见下表：材料密度/(g/cm3) 材料0.8 硅橡腔(可用二氧化硅填充到1。

25)1.19～1.35增塑聚氯乙烯(大约含有40%增塑剂)0.83 聚甲基戊烯 1.20～1.22聚碳酸酯(双酚A型)0.85～0.91 聚丙烯 1.20～1.26 交联聚氨酯0.89～0.93高压(低密度)聚乙烯1.26～1.28苯酚甲醛树脂(未填充)0.91～0.92 1-聚丁烯 1.26～1.31 聚乙烯醇0.9～0.93 聚异丁烯 1.25～1.35 乙酸纤维素0.92～1.00 天然橡胶 1.30～1.41 苯酚甲醛树脂(填充有机材料：纸，织物)0.92～0.98低压(高密度)聚乙烯1.30～1.40 聚氟乙烯1.01～1.04 尼龙12 1.34～1.40 赛璐珞1.03～1.05 尼龙11 1.38～1.41聚对苯二甲酸乙二醇酯1.04～1.06 丙烯腈-丁二烯-苯乙烯共聚物(ABS)1.38～1.50 硬质PVC1.04～1.08 聚苯乙烯 1.41～1.43聚氧化甲烯(聚甲醛)1.05～1.07 聚苯醚 1.47～1.52 脲-三聚氰胺树脂(加有有机填料)1.06～1.10苯乙烯-丙烯腈共聚物1.47～1.55 氯化聚氯乙烯1.07～1.09 尼龙610 1.50～2.00 酚醛塑料和氨基塑料(加有无机填料)1.12～1.15 尼龙6 1.70～1.80 聚偏二氟乙烯1.13～1.16 尼龙66 1.80～2.30聚酯和环氧树脂(加有玻璃纤维)1.10～1.40 环氧树脂，不饱和聚酯树脂1.86～1.88 聚偏二氯乙烯1.14～1.17 聚丙烯腈2.10～2.20 聚三氟-氯乙烯1.15～1.25乙酰丁酸纤维素2.10～2.30 聚四氟乙烯1.161.20聚甲基丙烯酸甲酯1.17～1.20聚乙酸乙烯酯1.18～1.24 丙酸纤维素常用于塑料的密度鉴别的溶液溶液的种类密度(25℃)/(g/cm3)配制方法塑料(制品)种类浮于溶液沉入溶液水 1聚乙烯，聚丙烯聚氯乙烯，聚苯乙烯饱和食盐溶液1.1974ml水和26g食盐聚苯乙烯，ABS聚氯乙烯58-4%的酒精溶液0.91100ml水和140ml95%的聚丙烯聚乙烯酒精55-4的酒精溶液0.925100ml水和124ml95%的酒精高压聚乙烯低压聚乙烯氯化钙水溶液1.27100g的氯化钙(工业用)和150ml水聚苯乙烯，有机玻璃，ABS聚乙烯聚氯乙烯，酚醛塑料塑料系列简易鉴别法——加热鉴别方法(二)上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。

塑料简易鉴别法汇编(doc 8页)密度0.96/ cm3约130尼龙610210～220聚-1-丁烯125～ 135尼龙6215～225聚偏二氯乙烯115～140（软化）聚碳酸酯220～230有机玻璃126～ 160聚-4-甲基戊烯-1240醋酸纤维素125～175尼龙66250～260聚丙烯腈130～150（软化）聚对苯二甲酸乙二醇酯250～2603.溶剂处理鉴别法热塑性塑料在溶剂中会发生溶胀，但一般不溶于冷溶剂,在热溶剂中，有些热塑性塑料会发生溶解，如聚乙烯溶于二甲苯中,热固性塑料在溶剂中不溶，一般也不发生溶胀或仅轻微溶胀,弹性体不溶于溶剂,但通常会发生溶胀。

塑料的溶解性聚合物溶剂非溶剂聚乙烯对二甲苯①，三氯苯①丙酮，乙醚聚-1-丁烯癸烷①，十氢化萘①低级醇全同立构聚丙烯无规聚丙烯烃类，乙酸异戊酯醋酸乙酯，丙醇聚异丁烯己烷，苯，四氧化碳，四氢呋喃丙酮，甲醇，乙酸甲酯聚丁二烯脂肪族和芳香族烃类聚异戊二烯聚苯乙烯苯，甲苯，三氯甲烷，环己酮，乙酸丁酯，二硫化碳低级醇，乙醚（溶胀）聚氯乙烯四氢呋喃，环己酮，甲酮，二甲基甲酰胺甲醇，丙酮，庚烷聚氟乙烯环己酮，二甲胺基甲酰胺脂肪族烃类，甲醇聚四氟乙烯不可溶聚乙烯异烯酯苯，三氯甲烷，甲醇，丙酮，乙酸丁酯乙醚石油醚，丁醇聚乙烯异丁醚异丙醇，甲基乙烯酮，三氯甲烷，芳香族烃类甲醇，丙酮聚丙烯酸酯和聚甲基丙烯酸酯三氯四烷，丙酮，乙酸乙酯，四氢呋喃，甲苯甲醇，乙醚，石油醚聚丙烯腈二甲胺基甲酰胺，二甲亚砜，浓硫酸水醇类，乙醚，水，烃类,聚丙烯酰胺水甲醇，丙酮聚丙烯酸水，稀碱类，甲醇，二恶烷，二甲胺基甲酰胺烃类，甲醇，丙酮，乙醚聚乙烯醇水，二甲基甲酰胺①，二甲亚砜烃类，甲醇，丙酮，乙醚纤维素含水氢氧化铜铵，含水氯化锌，含水硫氰酸钙甲醇，丙酮三醋酸纤维素丙酮，三氯甲烷，二恶烷甲醇，乙醚甲基纤维素（三甲基）三氯甲烷，苯乙醇，乙醚，石油醚羧甲基纤维素水甲醇脂肪族聚脂类三氯甲烷，甲酸，苯甲醇，乙醚，脂肪族烃类对苯二甲酸乙二醇酯间甲酚，邻氯酚，硝基苯，三氯乙酸甲醇，丙酮，脂肪族烃类聚酰胺甲酸，浓硫酸，二甲胺基甲酰胺，间甲酚甲醇，乙醚，烃类聚氨基甲酸酯类（不交联）甲酸，γ-丁内脂，二甲胺基甲酰胺，间甲酚甲醇，乙醚，烃类聚氧化甲烯γ-丁内酯①，二甲基甲酰胺①，苯甲醇①甲醇，乙醚，脂肪族烃类聚氧化乙烯水，苯，二甲基甲酰胺脂肪族烃类，乙醚聚二甲基硅氧化烷三氯甲烷，庚烷，苯，乙醚甲醇，乙醇4.密度鉴别法塑料的品种不同,其密度也不同,可利用测定密度的方法来鉴别塑料,但此时应将发泡制品分别出来,因为发泡沫塑料的密度不是材料的真正的密度.在实际工业上,也有利用塑料的密度不同来分选塑料的.常用塑料的密度见下表:密度/(g/cm3)材料密度/(g/cm3)材料0.8硅橡腔1.19～增塑(可用二氧化硅填充到1。
