初中物理电学竞赛训练1．如图所示电路，已知电源电压为U 并保持不变，阻值为R 0的定值电阻，滑动变阻器的最大电阻为R ，变阻器的总匝数为N 。

则：（1）变阻器允许通过的最大电流不得小于多少？（2）要使变阻器滑片P 移动过程中电路的电流最小变化值I ∆不大于电路电流的1001，则变阻器的匝数N 不得小于多少？2.某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力(比例系数为k)，如图所示。

测量时先调节输入端的电压，使转换器空载时的输出电压为零；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U 。

现有下列器材：力电转换器、质量为m0的砝码、电压表、滑动变阻器、干电池各一个，开关及导线若干、待测物体(可置于力电转换器的受压面上)。

请在如图所示的方框内完成对该物体质量的测量。

(1)设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。

(2)简要说明测量步骤，求出比例系数k ，并测出待测物体的质量m 。

(3)请设想实验中可能会出现的一个问题。

3.干电池本身有一定的电阻，因此，实际干电池可以等效为一个没有电阻的理想干电池和一个阻值一定的电阻相串联而成。

如图所示，电源由几个相同的干电池组成。

合上开关S ，变阻器的滑片从A 端滑到B 端的过程中，电路中的一些物理量的变化，如图甲、乙、丙所示，图甲为电压表示数与电流表示数关系，图乙为干电池输出功率跟电压表示数关系，图丙为干电池输出电能的效率η与变阻器接入电路电阻大小的关系，不计电表、导线对电路的影响，求： （1）串联的干电池个数。

（2）变阻器的总电阻。

（3）甲、乙、丙三个图上的a 、b 、c 各点的坐标。

6． 用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx 为待测电阻，R 为电阻箱，s 为单刀双掷开关，R 。

为定值电阻．某同学用该电路进行实验，主要步骤有：A ．把开关S 接b 点，调节电阻箱，使电流表的示数为I,B ．读出电阻箱的示数R ，C ．把开关S 接a 点，读出电流表的示数为I ，D ．根据电路图，连接实物，将电阻箱的阻值调至最大， （1）上述步骤的合理顺序是 (只需填写序号)。

初中物理竞赛电学训练一1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。

B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧第1题图第2题图 第3题图3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。

当滑动变阻器的滑片P 向右滑动时（ ） DA 、电压表V 1和电流表A 的示数之比增大B 、电压表V 2和电流表A 的示数之比不变C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值IU ∆∆1增大D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值IU ∆∆2不变4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。

某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。

当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧第4题图 第5题图5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。

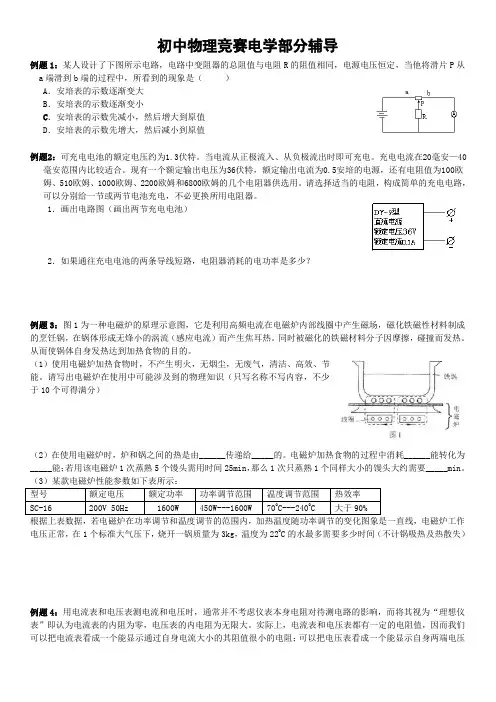

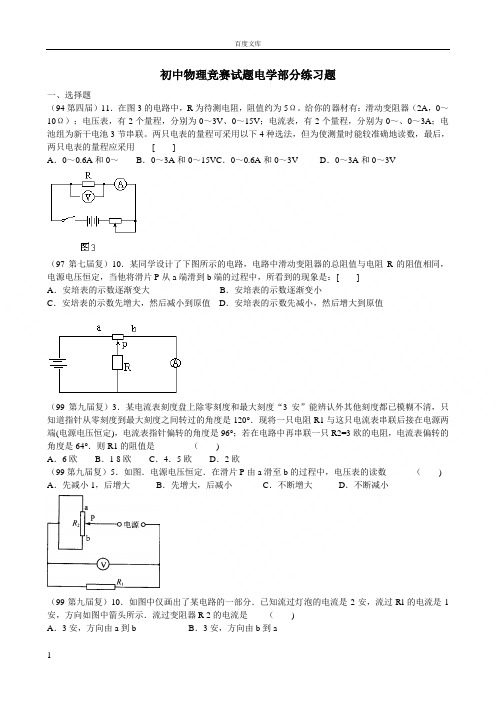

初中物理竞赛电学部分辅导例题1：某人设计了下图所示电路，电路中变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先减小，然后增大到原值D．安培表的示数先增大，然后减小到原值例题2：可充电电池的额定电压约为1.3伏特。

当电流从正极流入、从负极流出时即可充电。

充电电流在20毫安—40毫安范围内比较适合。

现有一个额定输出电压为36伏特，额定输出电流为0.5安培的电源，还有电阻值为100欧姆、510欧姆、1000欧姆、2200欧姆和6800欧姆的几个电阻器供选用。

请选择适当的电阻，构成简单的充电电路，可以分别给一节或两节电池充电，不必更换所用电阻器。

1．画出电路图（画出两节充电电池）2．如果通往充电电池的两条导线短路，电阻器消耗的电功率是多少？例题3：图1为一种电磁炉的原理示意图，它是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁磁性材料制成的烹饪锅，在锅体形成无烽小的涡流（感应电流）而产生焦耳热。

同时被磁化的铁磁材料分子因摩擦，碰撞而发热。

从而使锅体自身发热达到加热食物的目的。

（1）使用电磁炉加热食物时，不产生明火，无烟尘，无废气，清洁、高效、节能。

请写出电磁炉在使用中可能涉及到的物理知识（只写名称不写内容，不少于10个可得满分）（2）在使用电磁炉时，炉和锅之间的热是由______传递给_____的。

电磁炉加热食物的过程中消耗______能转化为_____能；若用该电磁炉1次蒸熟5个馒头需用时间25min，那么1次只蒸熟1个同样大小的馒头大约需要_____min。

（3）某款电磁炉性能参数如下表所示：型号额定电压额定功率功率调节范围温度调节范围热效率SC-16 200V 50Hz 1600W 450W---1600W 70O C---240O C 大于90%根据上表数据，若电磁炉在功率调节和温度调节的范围内，加热温度随功率调节的变化图象是一直线，电磁炉工作电压正常，在1个标准大气压下，烧开一锅质量为3kg，温度为22O C的水最多需要多少时间（不计锅吸热及热散失）例题4：用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪表”即认为电流表的内阻为零，电压表的内电阻为无限大。

物理竞赛辅导---电学（1）★解电学题的关键．．：懂．电路。

例题1、 如图所示的电路中，三个电阻的阻值相等，电流表A 1、A 2、和A 3的内阻均可忽略，它们的读数分别为I 1、I 2和I 3，则I 1:I 2:I 3=___3:2:2___。

2、如图2所示电路，电源的电压U=10V ，电阻R 1=5Ω，R 3=R 4=10Ω，R 2=10Ω，电流表的内阻忽略不计。

则电流表的示数 1.5A 。

3、如图所示电路，当开关闭合后，两灯泡L 1、L 2均发光但未达到额定功率，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L 1、L 2亮度变化以及电流表的读数变化情况的分析结果。

答：(1)L 1将 ▲ （填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。

(2) L 2将 ▲ （填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。

(3)电流表示数将 ▲ （填“增大”、“减小”、“不变”或“无法确定”）。

（1）变暗 （2）变亮 （3）减小 ？学以致用1、如图所示的电路中，R 1，和R 2的连接是____串_____联。

若电源电压为6伏，电压表的示数为2V ，则R 1两端的电压为___4V____。

2、如图2所示的电路A 、B 间电压保持不变，电阻R 1、R 2为定值电阻，若断开开关S ，甲、乙均为电流表，两表的示数之比为3：4；若闭合开关S ，甲、乙均为电压表，则两表的示数之比是（ B ）A ．4：3B ．3：4C ．3：7D ．4：73、如右图所示，电压表示数为6V ，电流表示数为0．2A ，若图中虚框内有两只电阻，其中一只电阻R l =l0Ω，则另一只电阻R 2的阻值及其与R l 的连接方式，下列说法中正确的是（ C ）A 、R 2=10Ω与R l 串联B 、R 2=20Ω与R 1并联C 、R 2=20Ω与R l 串联D 、R 2=10Ω与R l 并联 4、如某人设计了下图所示电路，电路中变阻器的总阻值与电阻R 的阻值相同，电源电压恒定，当他将滑片P 从a 端滑到b 端的过程中，所看到的现象是（ C ）A ．电流表的示数逐渐变大B ．电流表的示数逐渐变小图2C ．电流表的示数先减小，然后增大到原值D ．电流表的示数先增大，然后减小到原值6、如图所示电路中，电源电压不变，开S 闭合，灯 L 1和L 2都正常发光．一段时后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是 ( D ) A ．灯L 1短路 B ．灯 L 2短路 C ．灯 L 1断路 D ．灯L 2断路5、如图所示，用伏安法测电阻，有两种不同的电路，但由于电流表和电压表的影响均有误差。

初二物理竞赛试题 2012-5-3012接入原电路中的前后电流强度之比为[ ]A. 5∶6B. 25∶6C. 6∶25D. 6∶5 2、在家庭用电中，符合用电要求的是 （ ）3、同为“36V 40W ”的电灯、电扇、电烙铁都正常工作5min ，它们产生热量是：A.一样多 B.电灯最多 C.电扇最多D.电烙铁最多4、标有“220V 25W”、“110V 40W ”、“36V 40W ”、“36V 60W ”四种规格的灯泡，若都在正常工作，其中最暗的灯是( )．A ．“220V25W” B ．“110V 40W ” C ．“36V 40W ” D ．“36V 60W 5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（）Ａ．只闭合S 1时，两只灯泡是串联的Ｂ．若先闭合S 1，再闭合S 2，电压表、电流表的读数均变小 Ｃ．若先闭合S 1，再闭合S2，电压表、电流表的读数均变大Ｄ．若先闭合S 1，再闭合S 2，电压表读数不变、电流表读数变大6、在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）7、如图所示，电源电压保持不变，当开关S 闭合时，滑动变阻器R 1的滑片P 从b 端滑到a 端的过程中，下列说法正确的是（ ） A 、电压表、电流表的示数均变小 B 、电压表、电流表的示数均不变C 、电压表的示数不变，电流表的示数变小D 、电压表的示数变小，电流表的示数不变8、一只电阻两端的电压从2V ，增加到2.8V ，通过该电阻的电流增加了0.1A ，则该电阻的阻值是（ ）A 、8ΩB 、20ΩC 、28ΩD 、无法确定 9、产生感应电流的条件是（ ）A.导体在磁场中运动B.导体在磁场中做切割磁感线运动C.闭合电路的一部分导体做切割磁感线运动D.闭合导体在磁场中做切割磁感线运动 10.交流发电机制造的原理是（ ）A 电流的磁效应B 电流的磁现象C 电磁感应现象D 电磁铁原理 11．通电导体在磁场中受力而运动时（ ）Ａ．消耗了电能，产生了机械能 Ｂ．消耗了机械能，产生了电能 Ｃ．消耗了机械能，产生了内能 Ｄ．消耗了化学能，产生了电能12、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 [ ]A ．电流方向改变时，导体受力方向改变B ．磁场方向改变时，导体受力方向改变C ．电流方向和磁场方向同时改变，导体的受力方向改变D ．电流方向和磁场方向同时改变，导体的受力方向不变 二、填空题1、在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图b 所示，则电阻R 1和R 2两端的电压分别为 、 。

等效电阻方法如图所示，12个阻值都是R 的电阻，组成一立方体框架，试求 AC 间的电阻R AC 、2、如图所示的正方形网格由 24个电阻r o =8的电阻丝构成，电池电动势 &6.0 V ，内电阻不计，求通过电池的电流.□ □ B□£b □ □3、如图所示，7个电阻均为R 的电阻连接而成，求 A 、B 两点间的电阻。

4、如图所示的一个无限的平面方格导线网，连接两个结点的导线的电阻为r 。

，如果将A5、有一无限大平面导体网络，它有大小相同的正六边形网眼精选范本1、AB 间的电阻R AB 与AG 间的电阻 R AG .和B 接入电路，求此导线网的等效电阻R AB .A B1成，如图所示，所有六边形每边的电阻均为R o,求间位结点a b间的等效电阻.6、如图是一个无限大导体网络，它由无数个大小相同的正三角形网眼构成，小三角形每边的电阻均为r，求把该网络中相邻的A、B两点接入电路中时,AB间的电阻R AB.7、试求框架上A、B两点间的电阻R AB•此框架是用同种细金属制作的，单位长度的电阻为p. —连串内接等边三角形的数目可认为趋向无穷，如图所示.取AB边长为a以下每个三角形的边长依次减少一半.8、如图所示是由电阻丝连接成的无限电阻网络，已知每一段电阻丝的电阻均为A、B两点之间的总电阻.A///|B\r,试求A B、选择题1、 一根均匀导线，现将它均匀地拉长，使导线的直径减小为原来的一半，此时它的 电阻值为64Q ，则导线原来的电阻值为（）A 、128QB 、32QC 、4QD 、2Q 2、 关于电动势的概念，以下说法正确的是： （ ）A 、 电源电动势等于电源没有接入电路时， 两极间的电压，因此，当电源接入电路时, 电动势将发生变化。

B 、 无论负载电阻（接在电源两端的用电器的电阻）如何变化，电源内电压与负载电 流之比总保持一个常数；C 、 流过外电路的电流越大时，路端电压越小；D 、 路端电压为零时，根据欧姆定律 I = U/R ，流过外电路的电流也为零。

《电学》部分一、选择题1、如下左图，灯泡的连接方式是[ D ]A、四灯串联B、L2L3L4并联后再与L1串联C、四灯并联D、L1L2L3并联后再与L4串联2、如上右图，滑动片P向右滑动时[ C ]A、电流表读数增大，电压表读数减小B、电流表和电压表的读数都增大C、电流表读数减小，电压表读数增大D、电流表和电压表的读数都减小3、如下左图，三灯泡的连接方式是[ B ]A、L1L2并联后再与L3串联B、三灯串联C、L2L3并联后再与L1串联D、三灯并联4、如上右图，各电阻的阻值都是10Ω，则电路的总电阻是[ D ]A、25ΩB、10ΩC、13ΩD、6Ω5、如下左图，S闭合时，电压表测的[ B ]A、电源电压B、L1两端的电压C、L2两端的电压D、L1和L2两端的电压6、如上中图，当S1连接触点1而S2断开时，A灯最亮，B、C两灯最暗且亮度相同，若将S1连接触点2而S2闭合，则[ C ] A、C灯最亮B灯最暗B、D灯最亮B灯最暗C、D灯最亮A灯最暗D、A灯最亮C灯最暗7、如上右图，电源电压为6V，当S闭合时，两个灯泡均不发光，用电压表测得AB间的电压为0，BC间的电压为6V。

这个电路的故障是[ A ]A、L1短路且L2断路B、L1和L2都断路C、L1断路且L2短路D、只有L2断路8、两个阻值不等的电阻R1和R2，串联时的总电阻是并联时的总电阻的k倍，那么k的取值范围是[ A ]A、k＞4B、4≥k＞3C、3≥k＞2D、2≥k＞19、某同学家的四盏灯泡突然全部熄灭，检查保险丝并未烧断，用测电笔试各处氖管都发光，该同学对故障作了四种判断，其中正确的是[ D ]A、室内线路某处短路B、进户线火线断路C、灯泡全部烧坏D、进户线零线断路10、三各相同的小灯泡，其额定功率18W，灯丝的电阻为2Ω，连接成如下左图电路，为了使每只灯泡都不超过其额定功率，那么此电路最多能消耗的功率为[ C ] A、54W B、36W C、27W D、18W11、如上右图，四个电阻都相等，且每个电阻的额定功率都是36W，那么，为使每个电阻的实际功率都不超过其额定值，其中R1的的功率的最大值是[ D ]A、60WB、36WC、16WD、4W【解】设R1两端的电压为1（也可以设通过R1的电流为1），则R3两端的电压为2，整个并联电路的电压为3。

物理知识竞赛试题四(电学部分)一、单选题 (每小题3分，共15分）1．图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。

下面几个措施中可能引起危险的是：A．拆掉灯丙，两条导线连在一起B．拆掉插座甲，两条导线连一起C．拆掉开关S3，两条导线连在一起D．拆掉开关S2，两条导线连在一起2．小红家的电表允许通过的最大电流是10安，她家有4个标有“220V、60W”的灯泡，1个标有“220V、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则：A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时，其他用电器不能同时使用3．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关。

使用时转动旋钮即可使熨斗加热到所需的温度。

图1是电路图。

旋转多挡开关可以改变1、2、3、4之间的连接情况。

现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图2中的哪一幅？4．小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体的位置应在：A．磁体的重心处B、磁体的某一磁极处C．磁体重心的北侧D．磁体重心的南侧5．一台“220V，60W”的电扇，一只“220V，60W”的白炽灯，一只“220V，60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们产生的热量A．电扇最多B．白炽灯最多C．电热器最多D．都一样多二．填空（共16分，每空2分）1．一只“220V，100W”的白炽灯在室温时的电阻约为40Ω，开灯瞬间的电功率为______，正常工作时的电阻是______。

2、修理家用电器时需要一只4.75kΩ的电阻，但手头只有10kΩ、8kΩ、500Ω和300Ω的电阻若干，要用最少个数的电阻得到最接近所需要的电阻值，连接方法是_________ ______________，得到的电阻阻值为______。

初中物理竞赛辅导——电学1、化纤衣服很容易沾上灰尘，这是因为它[ ]A．容易积累静电荷B．具有一定的粘性。

C．具有大量微孔。

D．质地柔软。

2、用丝线吊起三个通草球，其中任意两个靠近时都互相吸引，它们的带电情况应是： [ ]A．两个带正电，一个带负电B．两个带异种电，一个不带电C．一个带电，两个不带电D．两个带负电，一个带正电3、在天气干燥时，为什么当走过地毯后再去摸金属的门把手时，你常常会感到被电击一下？4、电工师傅要在院子里装一盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关。

他打算在闭合开关时两灯同时正常发光，断开开关时两灯同时熄灭。

他要求一位学徒电工进行操作。

学徒电工把连接院子里电灯的两根导线直接接到室内电灯开关的两个接线螺丝上，结果没有达到目的。

请你在图1-50甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况。

然后在图1-1乙中画出正确的电路图。

5、我周围有很多利用电能发光的灯。

有的利用灯丝的高温而发光，如___灯；有时灯有灯丝，但是不靠灯丝发光，如___ _灯；有的灯根本没有灯丝，通电后也能发光，如________灯图1-16．白炽灯泡的灯丝常制成螺旋状，这样做的目的是[ ]A．便于灯丝散热，防止灯丝熔断。

B．尽量减少灯丝的电阻。

C．减少灯丝散热，提高灯丝的温度。

D．减少灯丝在高温时的升华。

7．如图，有些电工仪表的刻度盘上有一个弧形缺口，缺口下面有一面镜子，它的作用是[ ]A．读数时使眼睛处于正确位置。

B．增加刻度盘的亮度。

C．检验仪表是否水平。

D．便于观察仪表的内部结构8．下列用电器正常工作时，电流最接近200mA的是（）A．学生用计算器B．手电筒C．家用空调器 D．电饭锅9．工厂生产电线是用“拉丝机”将粗导线均匀拉长，从而制成细导线。

已知在温度不变时，金属导体的电阻跟它的长度成正比，跟它的横截面积成反比。

当一粗金属导线被均匀拉长4倍时，这根导线的电阻将是原来的_ _____倍。
