Liqui-Cel脱气膜及常规使用问题解答

Liqui-Cel脱气膜及常规使用问题解答

Liqui-Cel脱气膜及常规使用问题解答Liqui-Cel® Extra-Flow产品对于向水或表面张力和水类似的液体中添加气体或对其脱气而言，是很理想的。

Liqui-Cel Extra-flow 接触器有多种尺寸，可以处理不同的 流量。

您只需根据您的流量需求简单选择产品尺寸即可。

接触器平行地加入，以便处理大于其在表格中列出的工艺流量。

目前为止，我们拥有最多可脱气7400 gpm (1696 m3/hr)的单系统。

我们的 SuperPhobic® 膜脱气器对于喷墨墨水、电镀溶液、显影剂和其它表面张力在20-40 dynes/cm间的溶液的脱气和去气泡，是很理想的。

我们的 MicroModules® 和 MiniModules® 是小型除泡器和脱气器，对于实验室规模流量高达3000 ml/min的成行除泡是很理想的。

请点击下面的链接，查看我们产品的完整数据表。

如果您在为您的脱气应用确定真空泵尺寸时需要帮助，请联系我们，获取更多的帮助。

除泡产品ߋ列流量 (一支膜件)MicroModule® 0.5 x 15-30 毫升/分钟MicroModule® 0.75 x 115-100 毫升/分钟小型膜元件1 x 5.5高达 500 ml/min小型膜元件1.7 x 5.5高达 2500 ml/min小型膜元件1.7 x 8.75高达 3000 ml/min气体运移 (O2、CO2、N2、VOC 去除和O2、CO2、N2、H吸收)产品ߋ列流量 (一支膜件)Liqui-Cel® 外流式2.5 x 80.1-0.7 立方米/小时Liqui-Cel® 外流式4 x 130.5-3.4 立方米/小时Liqui-Cel® 外流式4 x 28 1.1-6.8 立方米/小时Liqui-Cel® 外流式6 x 28 1.1-11.4 立方米/小时Liqui-Cel® 外流式大流量 8 x 20 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® 8x20 不锈钢 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® High Pressure 8 x 4025 - 125 gpm ( 5.7 - 28.4 m3/hr)Liqui-Cel® High Pressure 8 x 8050 - 150 gpm ( 11.4 - 34.1 m3/hr)Liqui-Cel® 外流式大流量10 x 2810-57立方米/小时Liqui-Cel® 工业级10 x 2810-48立方米/小时Liqui-Cel® 工业级14 x 2816-90.8立方米/小时Liqui-Cel® 工业级14 x 4016 – 125 立方米/小时低表面张力流体脱气 (墨水、显影剂、感光乳剂和油料))产品ߋ列流量 (一支膜件)SuperPhobic MicroModule® 0.5 x 15 - 30毫升/分钟SuperPhobic® 1 x 315-60毫升/分钟SuperPhobic® 2 x 6100-1,000毫升/分钟SuperPhobic® 2.5 x 80.1- 0.7 立方米/小时SuperPhobic® 4 x 130.7- 3.4 立方米/小时SuperPhobic® 4 x 281.1 - 6.8 立方米/小时技术服务产品ߋ列技术服务此文档涵盖了广泛的支持选项真空泵(配用于大型膜管)产品ߋ列 5.3 标准平方英尺/每分钟 （9 m 3/hr ）到242标准平方英尺/每分钟（420 m 3/hr ）50Hz 5.9 标准平方英尺/每分钟 （10 m 3/hr ）到307 标准平方英尺/每分钟（520 m 3/hr ）50Hz4x28、10x28等数字是什么意思？这些数字代表Liqui-Cel膜接触器外壳内芯子的大致尺寸。

脱二氧化碳

脱二氧化碳

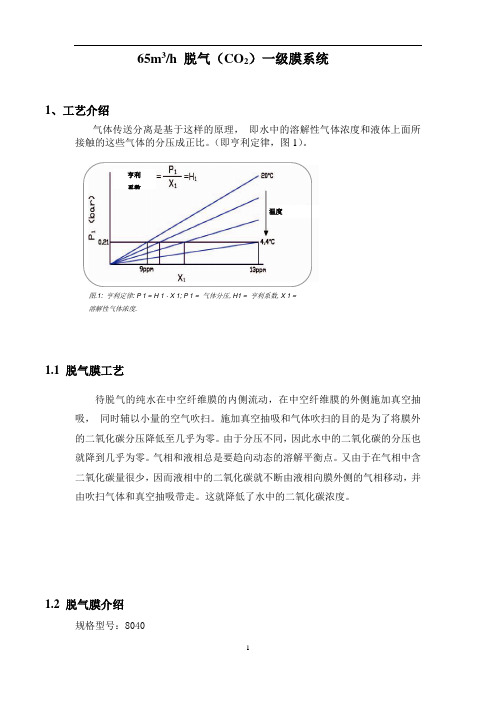

65m3/h 脱气（CO2）一级膜系统1、工艺介绍气体传送分离是基于这样的原理，即水中的溶解性气体浓度和液体上面所接触的这些气体的分压成正比。

（即亨利定律，图1）。

亨利系数温度图.1: 亨利定律: P 1 = H 1 · X 1; P 1 = 气体分压, H1 = 亨利系数, X 1 =溶解性气体浓度.1.1 脱气膜工艺待脱气的纯水在中空纤维膜的内侧流动，在中空纤维膜的外侧施加真空抽吸，同时辅以小量的空气吹扫。

施加真空抽吸和气体吹扫的目的是为了将膜外的二氧化碳分压降低至几乎为零。

由于分压不同，因此水中的二氧化碳的分压也就降到几乎为零。

气相和液相总是要趋向动态的溶解平衡点。

又由于在气相中含二氧化碳量很少，因而液相中的二氧化碳就不断由液相向膜外侧的气相移动，并由吹扫气体和真空抽吸带走。

这就降低了水中的二氧化碳浓度。

1.2 脱气膜介绍规格型号：8040膜面积：100 m2处理量：Q=65m3/h材质：聚丙烯数量：32支（一级）产地：杭州2、进出水指标进水：业主提供的水质指标，进水压力<0.2MPa 出水：二氧化碳含量<3ppm设计水量：65m3/h3、主要设备清单序号名称规格和型号单位数量单价合价生产厂家备注（万元）（万元）一脱气膜单元1 脱气膜元件8040 PP 支32 0.5 16共计：16万元二辅助设备1机架2600*2100*1600mm，不锈钢套 12 增压泵流量：85m3/h台 1如水压大于0.2MPa，此泵可省去。

扬程：20m功率：7.5KW3 水环真空泵流量：260m3/h，台 1配气液分离器极限真空度<-0.098MPa功率：7.5KW4 精密滤器 65m3/h，立式圆筒形台 15 原水池50m3个 16 阀门电动阀：产水阀/真空阀/循环阀批 1 手动阀：产水阀/真空阀/循环阀批 17 仪表真空表-0.1~0MPa，Y=60 只 1流量计各种规格批 18 控制系统PLC+触摸屏套 19 本体管道各种规格批 1 三其它1 安装辅材批 14、占地面积、重量和电源、气源条件（1）机架占地需要占地面积：2.6 m×2.1m=5.46m2。

Liqui-Cel液体脱气膜使用说明书(中文译本)

Liqui-Cel液体脱气膜使用说明书(中文译本)

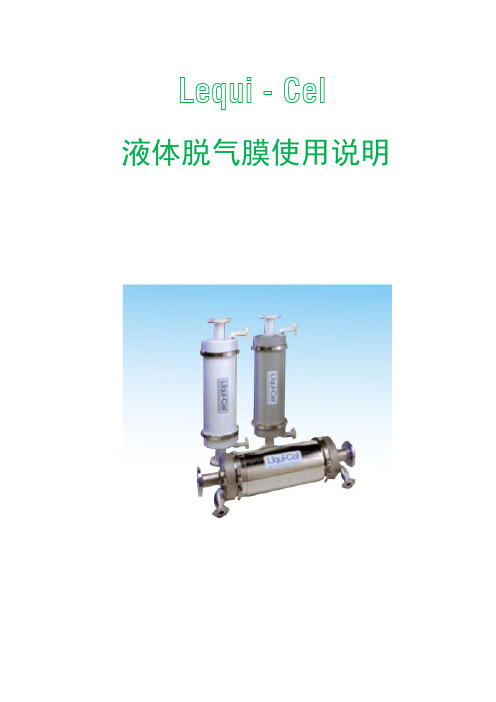

Lequi - Cel
液体脱气膜使用说明
目录
第一节 技术概述 .................................................................................................................................... 3 第二节 气体脱除技术 ............................................................................................................................ 4
中空纤维类型特性名称单位x40x30外径m300300内径m200240泡点psi240200断裂负重g430330断裂伸长率21214030克伸长率1212孔隙度2540第4页共16页孔径m003003气体吸收当用于气体吸收例如曝气或充二氧化碳工艺时气体流过中空纤维膜内侧液体则由中空维膜外即壳侧流动
注意事项：
当使用空气作清扫气时，一定注意： · 水温不能超过 30 摄氏度。 · 源水要去除游离氯、臭氧等氧化性强于 Liqui-Cel 膜组件的物质。
如果以上情况发生，膜的寿命会减短，性能无法保证。
当使用惰性气体作为清扫气时，一定注意： ·源水要去除游离氯、臭氧等氧化性强于 Liqui-Cel 膜组件的物质。 ·对于城市自来水，在水温<30 摄氏度时，游离氯<1ppm 是可行的。无论如何，为
空度对 脱气的影响。
表 3： 真空度
越大出水溶 解氧浓度，ppb
125mmHg 1400
74mmHg 850
50mmHg 580
36mmHg 425

Liqui-Cel液体脱气膜使用说明书(中文译本)

Liqui-Cel液体脱气膜使用说明书(中文译本)

3 和图 4）：
·高压压力开关
·真空压力表
·止回阀 按以上步骤
A．清扫气模式 .................................................................................................................................... 4 B．气侧抽真空模式 ............................................................................................................................ 6 C．组合模式 ........................................................................................................................................ 7 第三节 常规系统设计导则 .................................................................................................................. 10 A． 水流侧配置 .............................................................................................................................. 10 B． 最大操作压力和温度 .............................................................................................................. 11 C． 过滤的要求 .............................................................................................................................. 11 D． 膜污染 ...................................................................................................................................... 11 E． 仪表的最小配置 ...................................................................................................................... 11 第四节 系统设计要求 .......................................................................................................................... 13 A． 获得较含量的溶解氧 .............................................................................................................. 13 B． 空气泄漏和对溶解氧浓度的影响 .......................................................................................... 13 第五节 启动和停运步骤 ...................................................................................................................... 14 A． 启动步骤 .................................................................................................................................. 14 B． 停运步骤 .................................................................................................................................. 14 C． 停运后启动的步骤 .................................................................................................................. 15 第六节 问题解答 .................................................................................................................................. 16

脱气膜-脱氨原理说明

脱气膜-脱氨原理说明
。
处理流量达250 加仑／分钟 （ 56 m3/h) 的 10x28 膜组件成 功商业化生产并 用于饮料行业。
研发并投入商业化应 用 SuperPhobic® 产品， 用于墨水脱 气、光刻胶和其他低 表面张力液体脱气。
推出14 英寸大 流量膜组件满 足流量的脱氧 和脱CO2要求
在电厂脱CO2和O2 在电厂脱CO2和O2 的应用 的应用
光循环回路
推出低成本的 10英寸膜组件 用于脱除CO2
在瑞典垃圾焚 烧电厂脱氨的
应用
推出8X20和 8X40在海上油 田回注水脱氧 的应用
2013
2015
膜接触器在宝钢锅 炉补给水除氧上的 应用。
2015
-4-
选择性透过&传质材料 Selective&Mass Transfer Material
膜接触器采用的是气体传输膜材料，其 特性与细胞壁相似，是一种物质选择性 透过材料。气体可以双向透过而液体不 可以透过，可以在材料两侧表面建立
。
技术原理
2015
-5-
气体传输膜对比其它膜--过滤/传质
技术原理
Difference Between Gas-Transfer Membrane&Other Membranes
其它膜是过滤的概念：得到干净水
气体传输膜是传质的概念：遵守M=KA(ΔP)传质方程，替 代传统的塔器，如：真空塔、汽提塔、吸收塔、吹脱塔等 ，实现气液接触传质。膜接触器本质上是传质单元。
脱气膜-脱氨原理说明
-1-
一 技术原理 二 技术
-3-
膜接触器发展历程 History of Membrane Contactor
技术原理
Celanese Chemical （赛拉 尼斯） 开发了中 空纤维膜丝小平 流式 Liqui-Cel 品 牌的脱气膜组件

美国liqui-cel脱气膜简介

美国liqui-cel脱气膜简介美国liqui-cel脱气膜简介美国liqui-cel脱气膜脱氧膜，产要应用在热力除氧、化工、钢铁、集成电路、光电、封装、电厂、食品、啤酒饮料、摄像及医药等领域。

Liqui-Cel?膜组件在全世界范围内用于脱气液体。

它们被广泛用于从水中脱除氧气、二氧化碳。

这些装置可以代替全世界范围内真空蒸馏塔、强制通风脱气器和除氧剂20年。

O2 对很多过程都有负面影响，它具有腐蚀性，可以氧化多种材料。

在能源和工业领域，如果没有使用脱气，管道系统、锅炉和设备易受蚀。

Liqui-Cel?膜组件易于操作，对于脱气和去除O2提供模块化的解决方案，不需要化学药品，也不需要大的真空塔或脱气器。

Liqui-Cel?膜组件也有同时去除水中O2 和CO2 的好处，以及可在一个步骤内完成N2 控制。

美国liqui-cel脱气膜是利用扩散的原理将水中的气体，如二氧化碳、氧气去除的膜分离产品。

脱气膜内装有聚丙烯中空纤维，纤维的壁上的微孔水分子不能通过，而气体分子却能够穿过。

水流在一定的压力下从中空纤维的里面通过，而中空纤维的外面在真空泵的作用下将气体不断的抽走，并形成一定的负压，这样水中的气体就不断从水中经中空纤维向外溢出，从而达到去除水中气体的目的，脱气膜中装有大量的中空纤维可以扩大气液界面的面积，从而使脱气速度加快。

脱气膜的脱气效率可高达99.99%，出水二氧化碳和氧气浓度可小于2ppb。

无论是从液体中脱除气体、或是向液体中添加气体，世界技术领先的脱气膜-气液膜件无疑是您的最佳选择。

脱气膜可以处理各种大小不同的流量。

流量小至10毫升每分钟，大到数百吨每小时的系统都可满足要求。

脱气膜已经在世界各地广泛应用。

市场涵盖集成电路﹑光电﹑封装﹑电厂﹑食品﹑啤酒饮料﹑摄像及医药等领域。

主要产品型号：产品序列流量(一支膜件)Liqui-Cel? 4 x 28 1-6.8立方米/小时Liqui-Cel? 6 x 28 1.1-11.4 立方米/小时Liqui-Cel?8 x 20 5 - 50 gpm ( 1.1 - 11.4 m3/hr) Liqui-Cel?10 x 28 10-57立方米/小时。

do脱气膜更换标准

do脱气膜更换标准
脱气膜的更换标准通常取决于多个因素，包括脱气效率、耐压能力、耐高温能力以及处理量等。

具体如下：
1. 脱气效率降低：当脱气膜的脱气效率不再满足生产需求时，即出水二氧化碳和氧气浓度无法达到预期的低水平（如小于2ppb），应考虑更换脱气膜。

2. 耐压能力下降：如果管路中的压力超过了脱气膜的最大耐压60%，可能会导致脱气膜损坏，这时需要更换新的脱气膜。

3. 耐高温能力不足：对于处理高温液体的系统，如果脱气膜的耐高温能力不足，包括中空纤维、外壳和粘接剂的耐高温能力都需要全面评估，以确保安全和效率。

4. 处理量变化：随着生产规模的扩大或缩小，原有的脱气膜可能不再适应当前的处理量，需要根据实际处理量来定制或更换脱气膜组件。

在实际应用中，还需要考虑到脱气膜的使用寿命、维护保养情况以及制造商提供的更换建议。

定期检查和维护脱气膜系统，可以延长其使用寿命，同时也能确保水处理系统的高效运行。

脱气膜元件使用说明书

流量计（FI-201）
2、脱除二氧化碳时可以采用压缩气体或无油的压缩空气，基本操作步骤：
1)通过调整压力调节阀门（PCV201），把进气压力设置压力在0.7 kg/cm2以下。
2)通过调整针形阀门（V-212），观察流量计至设计的空气流量。
3)通空气到每根脱气膜组件。
4)出气气体排放到一个开阔地带以避免在密闭空间氧气耗尽.。
1、下表说明真空水平怎样影响液体出口含气量浓度的。 除了真空水平其他使用参数也是同样重要的。
表3 ：使用真空方式，出口溶解氧的浓度。
真空水平
(绝对气压，假设760 mmHg大气压）
164.5mbar
(125 mm Hg)
97.4 mbar
(74 mm Hg)
65.8mbar
(50 mm Hg)
47.4mmbar
图4：加气吹脱操作模式PID图
三、抽真空模式
操作指示：真空方法在液体中总气体控制和大量气体脱除中使用。
真空方式是在液相和气相之间创造的一个分压梯度。真空导致被溶解的气体从液体部扩散到真空侧。这些气体通过真空泵被抽吸后排放。真空度的高低直接影响脱除效率。真空度越大，出口液体含气量越低。表3说明在不同的真空度水平下的气体脱除。
避免与表面活化剂、酒精和氧化剂(臭氧等)接触
违反这些操作指南可能会对膜寿命不利，或者质保无效。 如果您有关于您的系统设计问题，请与膜公司联系。
4、保护您系统的其他设备：
如果脱气膜发生故障，由于液体侧比气相的压力要大，水将会流到膜的气相侧。为了检测，可以在液体侧安装一个低压警报开关或流程开关，来防止设备损伤。
表1 ：二氧化碳脱除对空气气量的要求
脱气膜
每根脱气膜的空气量(m3/hr)

数码印花机PALL脱气膜说明书

IUDM100CHUltiFuzor 脱气模柱UltiFuzor 脱气模柱是一种中空纤维膜分离组件，用于有效地去除出口喷墨印刷系统墨水中的溶解气体。

118 +_2 31A真空A真空口图1：尺寸图（单位：mm）进口1.0 产品规格2.0 液体流动线路产品型号UDM - 21110 墨水在中空纤维的内侧流动，而真空应用于纤维的外侧。

直线流动线路可沿整条纤维连续脱气。

材质中空纤维膜外壳高密度聚乙烯聚丙烯（黑色）环氧充填树脂Female luer lock 21 + 2 g 脱气后的墨水出口接口重量（干净重量）最高使用压力1 无孔中间层真空0.2 MPa @ 45 ºC / 30 PSI @ 113ºF最高使用温度145 ºC / 113 ºF真空口最高真空压力1 kPa (绝对压力) / 7.5 torr(注意：请参照真空操作指导第3.6章)多孔支撑层气体分子流量1 – 100 mL / min墨水进口1 在相容液体中，该液体不会软化膨胀或对结构材料产生不利影响图2：中空纤维的内侧流向示意图3.0 安装与启动一般准则4.0 模柱更换3.1 UltiFuzor 脱气模柱可以以任何方向安装； 为获得最佳性能，垂直方向是首选。

如果水 平安装，使真空端口朝下以促进任何潜在可 凝结蒸汽的排放。

4.1 停止流动，逐步释放真空，隔离UltiFuzor脱气模柱，并通过系统泄压阀减压。

4.2 警告！试图从系统中取下该模柱之前，请确保模柱已被完全隔离和减压。

如果不这 样做，可能会导致液体迅速排出，这可能 会造成人身伤害和设备损坏。

3.2 连接墨水进口/出口和真空端口（见图2）。

确认连接表面干净并且没有损坏。

请务必不 要将luer lock 接头拧得过紧。

4.3 请将模柱与系统分离。

请注意：当模柱取下时，模柱可能会释放出 少量墨水。

3.3 可连接一个真空端口，另一真空端口用盖子封住。
