220kV倒闸操作注意事项

仅供参考[整理] 安全管理文书防止全厂失电安全防范措施日期：__________________单位：__________________第1 页共8 页防止全厂失电安全防范措施220kV总降压站是我厂最重要的设备之一，倒闸操作涉及的设备多、操作步骤多，也是现场最容易出现问题的操作。

母线故障是恶性事故，一旦故障会带来非常严重的后果，涉及全厂停电，对系统也会造成严重的冲击。

因此，在进行220KV倒闸操作时需要特别注意。

为了防止由于人为误操作引起220KV双母失电导致全厂停电，应加强220kV总降压站操作以及检修工作的管理。

1.电气设备倒闸操作，严格执行对操作票的审查、复核、批准制度和程序，以减少因操作票错误而导致的误操作；监护人，值长对操作票要把好审查关，确保操作项目正确无误。

2.220kV总降压站操作必须根据值班调度员、值长或值班负责人指令，受令人复诵无误后执行。

在发布和接收操作指令时，必须互报单位、姓名、严格执行发令、复诵、汇报和记录制度，并使用统一的调度术语、操作术语和设备双重名称。

涉网操作接令，发令须明确，执行复诵确认无误后方可执行。

3.220kV总降压站操作均执行操作票制度（含单一保护投退），电气倒闸操作票填写应规范，除380V单一负载停送电外，其他操作均应写操作票，经操作人、监护人、值长手工签字后经值长下令方可进行操作。

4.220kV总降压站操作（除检查确认），包括单一保护压板投退，均须一人操作，一人监护。

倒闸操作时认真执行监护复诵制，操作前应核对设备名称、编号和位置，必须按操作票填写的顺序逐项操作。

每操作完一项，应检查无误后做一个记号，全部操作完毕后进行复查。

因故未执行的项次，应在备注栏注明原因，不得将该张操作票作废。

第 2 页共 8 页5.220kV总降压站进行试验检修工作时，特别是二次回路上工作时运行人员应严格检查执行以下事项：1）220kV总降压站进行任何工作均须开立工作票，严禁任何无票作业。

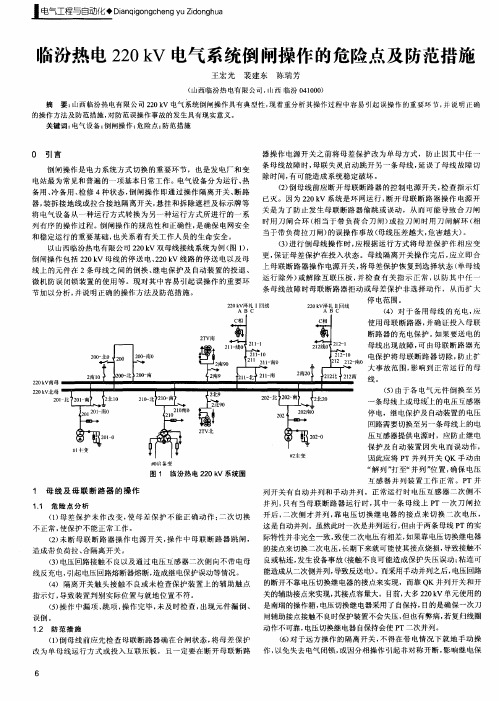

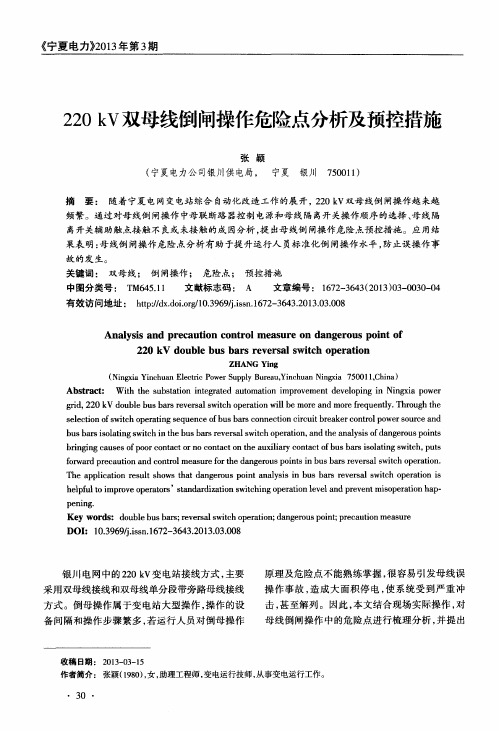

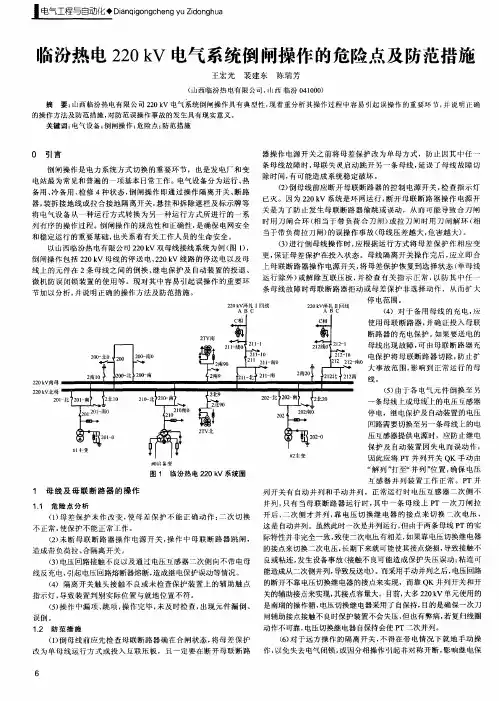

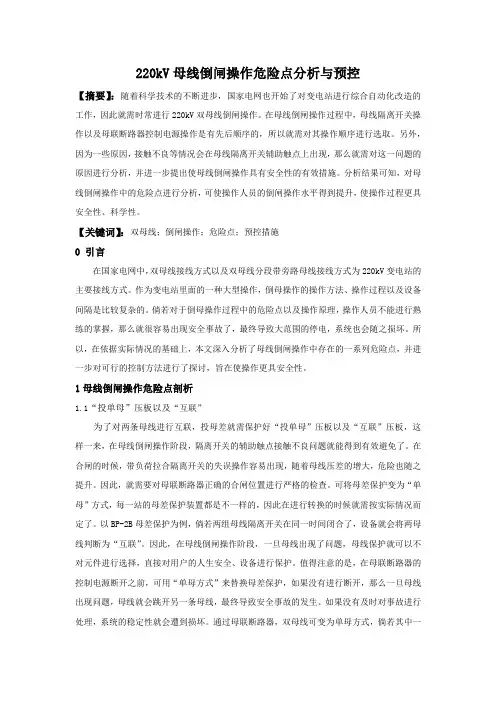

220kV母线倒闸操作危险点分析与预控【摘要】：随着科学技术的不断进步，国家电网也开始了对变电站进行综合自动化改造的工作，因此就需时常进行220kV双母线倒闸操作。

在母线倒闸操作过程中，母线隔离开关操作以及母联断路器控制电源操作是有先后顺序的，所以就需对其操作顺序进行选取。

另外，因为一些原因，接触不良等情况会在母线隔离开关辅助触点上出现，那么就需对这一问题的原因进行分析，并进一步提出使母线倒闸操作具有安全性的有效措施。

分析结果可知，对母线倒闸操作中的危险点进行分析，可使操作人员的倒闸操作水平得到提升，使操作过程更具安全性、科学性。

【关键词】：双母线；倒闸操作；危险点；预控措施0 引言在国家电网中，双母线接线方式以及双母线分段带旁路母线接线方式为220kV变电站的主要接线方式。

作为变电站里面的一种大型操作，倒母操作的操作方法、操作过程以及设备间隔是比较复杂的。

倘若对于倒母操作过程中的危险点以及操作原理，操作人员不能进行熟练的掌握，那么就很容易出现安全事故了，最终导致大范围的停电，系统也会随之损坏。

所以，在依据实际情况的基础上，本文深入分析了母线倒闸操作中存在的一系列危险点，并进一步对可行的控制方法进行了探讨，旨在使操作更具安全性。

1母线倒闸操作危险点剖析1.1“投单母”压板以及“互联”为了对两条母线进行互联，投母差就需保护好“投单母”压板以及“互联”压板，这样一来，在母线倒闸操作阶段，隔离开关的辅助触点接触不良问题就能得到有效避免了。

在合闸的时候，带负荷拉合隔离开关的失误操作容易出现，随着母线压差的增大，危险也随之提升。

因此，就需要对母联断路器正确的合闸位置进行严格的检查。

可将母差保护变为“单母”方式，每一站的母差保护装置都是不一样的，因此在进行转换的时候就需按实际情况而定了。

以BP-2B母差保护为例，倘若两组母线隔离开关在同一时间闭合了，设备就会将两母线判断为“互联”。

因此，在母线倒闸操作阶段，一旦母线出现了问题，母线保护就可以不对元件进行选择，直接对用户的人生安全、设备进行保护。

220kV双母线接线倒母操作技术要领及其注意事项摘要：变电站中母线主接线方式主要有单母线、双母线、母线分段、3/2接线等。

其中，双母线接线方式具有供电可靠高、调度灵活、扩建改造方便、操作简单等优点而获得大量应用。

同时，双母线接线热倒母线操作在电力系统运行中属于高风险、高频率的操作，要求运行值班人员在操作过程中能综合运用各方面的专业知识，全面地考虑问题，做到安全准确规范的操作。

本文以变电站热倒母线操作为内容，对其操作技术要领及注意事项进行具体分析和研究。

关键词：变电站；双母线接线；热倒母线操作母线是电能、设备汇集的场所，双母线接线可以进行轮流检修而不影响线路正常运行，运行方式也较为灵活，供电可靠性高，在220kV变电站系统中得以广泛应用。

一般情况下，当一条母线需要停电检修或者该母线所连接的刀闸及附属设备等需要检修时，在保证不停电的情况下，则会进行倒母操作。

1、冷倒、热倒方式的选择倒母线操作一般分位两种方式：冷倒和热倒。

其中，冷倒母线操作（先拉后合）是指要操作断路器在热备用情况下，先将该间隔转为冷备用状态，再恢复至热备用状态的操作。

当正常运行情况方式下开关为热备用状态或母联开关在分位时，常使用此种方法，一般用于事故处理中。

热倒母线操作（先合后拉）是指母联断路器在运行状态下，采用等电位操作原则，先合一组母线侧刀闸，再拉另一组母线侧刀闸，在保证不停电的情况下实现倒母线操作。

正常倒闸操作一般采用热倒母线方法。

由于热倒在变电站运行中风险更大，且操作频率更高，本文以下内容均围绕热倒母线操作展开分析。

2、倒母前应投入母线互联功能在正常运行时，为了保证母差保护动作的选择性，通常将母差保护投在有选择性的位置上。

在热倒母线操作过程中，因同时合上两把母线刀闸，母差的两个分差回路电流会出现不平衡的情况，影响母差正常运行（1）。

如果此时发生故障，母线保护将无法正确区分故障范围。

而在倒母线过程中，为了防止母联断路器在倒闸过程中跳闸，造成带负荷拉、合刀闸的事故，必须断开母联断路器的控制电源，将母联断路器设为死开关。

220kV母线倒闸操作讲义220kV母线倒闸操作讲义(实操课) 课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。

达到能熟练的手工填写(220kV母线)倒闸操作票。

一、220kV母线及部分设备什么是母线 1、在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。

母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。

2、思考题1)母线的作用是什么,何种情况应设置母线,母线的作用:是汇集和分配电能。

在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。

一般具有四个以上间隔时，就应设置母线2)母线有哪些部件组成,母线组成:由导线、绝缘子、架构(支杆)接地装置、金具。

导线形式有软导线(钢芯铝导线)、硬导线(管型和矩形铝或铜导线)。

二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类:(一)单母线:1:单母线2:单母线分段3:单母线(分段)带旁路(二)双母线:1:双母线2:双母线分段(单分段双分段)3:双母线(分段)带旁路4:3/2断路器接线5:变压器-母线组接线2、双母线3、双母线接线特点有两组母线(?、?)。

每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。

两组母线通过一台母联断路器相连。

1)双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电;检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电;当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围; 任何一条线路的断路器因故不能操作时，可以用倒母线的方式，用母联断路器代替线路断路器进行操作;运行方式灵活;另外还具有调度、扩建、检修方便的优点2)双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作;母线隔离开关较多，配电装置的结构复杂，故经济性较差;当母线故障时，须短时切除较多的电源和线路;三、母线倒闸操作的相关知识1、操作术语定义1)倒闸操作:是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。

【容弗知道】详谈220kV母线倒闸操作作者：永一国网省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。

母线又称汇流排，是汇集电能及分配电能的重要设备。

母线的接线方式母线的接线方式种类很多，应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件，选择最适宜的接线方式。

(1) 单母线接线(2) 单母线分段接线(3) 双母线接线(4) 双母线分段接线(5) 单母线或双母线带旁路接线(6) 3/2接线母线I段母线。

切11段母线资料.母线保护配置（1） 220kV母线保护功能一般包括母线差动保护（母差保护）、母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等)、断路器失灵保护。

(2) 对重要的220kV及以上电压等级的母线都应当实现双重化，配置两套母线保护。

某站220kV母线配置两套母差保护RCS-915和WMH-800A。

刀闸位置根据系统运行方式的需要，双母线上各连接元件需要经常在两条母线上进行切换。

母线运行方式发生变化时，对于大差没有影响，但对于小差会产生很大影响，决定了该支路电流计入哪段母线的小差电流计算。

在微机母差保护装置中，将隔离开关的辅助接点作为开入量接到保护装置，利用隔离开关的辅助接点来识别母线的运行方式。

故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区故障判断元件。

差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。

当双母线按单母线方式运行，不需要进行故障母线的选择时可投入“母线互联”压板；当母线在倒闸操作过程中两条母线经刀闸跨接，则装置自动识别为单母线运行。

这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

“母线互联”方式保护装置在母线互联方式下，小差比率差动元件自动退出，不进行故障母线的选择，一旦发生故障同时切除两段母线。

220kv系统倒闸操作一、220kV—4甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。

操作前监护人与操作人要对操作票所涉及系统一、二次图纸及规程进行学习。

操作所涉及的设备名称、编号及位置要与图纸相符并现场标识完整。

操作中如遇到疑问或其它问题@立即暂停操作并汇报值长。

严格执行监护复诵制@监护人不得动手操作@监护人未下令操作人不得操作@监护人与操作人不得分开。

监护人及操作人读票及复诵时要吐字清楚@声音响亮@每个操作项目执行完毕监护人检查无误后立即打“√检查220KV甲母线母联开关（2245甲）合入检查220KV-4甲、220KV-5甲母线并联运行正常两套微机保护柜”投母线互联”压板上好两套BP保护柜“互联压板”上好220KV甲母线母联开关(2245甲)操作电源断开检查微机保护模拟盘刀闸位置显示正确#1主变220KV-5甲母线侧刀闸（2201-5）操作电源合入#1主变220KV-5甲母线侧刀闸（2201-5）合入检查#1主变220KV-5甲母线侧刀闸（2201-5）三相确已合入#1主变220KV-5甲母线侧刀闸（2201-5）操作电源断开#1主变220KV-4甲母线侧刀闸（2201-4）操作电源合入#1主变220KV-4甲母线侧刀闸（2201-4）拉开检查#1主变220KV-4甲母线侧刀闸（2201-4）三相确已拉开#1主变220KV-4甲母线侧刀闸（2201-4）操作电源断开#4主变220KV-5甲母线侧刀闸（2204-5）操作电源合入#4主变220KV-5甲母线侧刀闸（2204-5）合入检查#4主变220KV-5甲母线侧刀闸（2204-5）三相确已合入#4主变220KV-5甲母线侧刀闸（2204-5）操作电源断开#4主变220KV-4甲母线侧刀闸（2204-4）操作电源合入#4主变220KV-4甲母线侧刀闸（2204-4）拉开检查#4主变220KV-4甲母线侧刀闸（2204-4）三相确已断开#4主变220KV-4甲母线侧刀闸（2204-4）操作电源断开热孟线220KV-5甲母线侧刀闸（2212-5）操作电源合入热孟线220KV-5甲母线侧刀闸（2212-5）合入检查热孟线220KV-5甲母线侧刀闸（2212-5）三相确已合入热孟线220KV-5甲母线侧刀闸（2212-5）操作电源断开热孟线220KV-4甲母线侧刀闸（2212-4）操作电源合入热孟线220KV-4甲母线侧刀闸（2212-4）拉开检查热孟线220KV-4甲母线侧刀闸（2212-4）三相确已断开热孟线220KV-4甲母线侧刀闸（2212-4）操作电源断开220KV电压切换装置由并列运行切至分列运行甲母线母联开关(2245甲)操作电源合入两套BP保护柜“互联压板”取下两套微机保护柜”投母线互联”压板取下检查220KV甲母线母联开关（2245甲）合入检查220KV甲母线母联开关（2245甲）电流表回零220KV甲母线母联开关（2245甲）断开检查220KV-4甲母线电压表回零220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）操作电源合入220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）拉开检查220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）三相确已断开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）操作电源断开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）操作电源合入220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）拉开检查220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）三相确已拉开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）操作电源断开220KV-4甲母线PT（224甲-9）二次开关断开220KV-4甲母线PT（224甲-9）一次刀闸拉开检查220KV-4甲母线PT（224甲-9）一次刀闸三相确已拉开在220KV-4甲母线PT（224甲-9）测PT三相无电压220KV-4甲母线PT接地刀闸（224甲-97）合入在220KV-4甲母线测母线三相无电压220KV-4甲母线接地刀闸224甲-7合入二、220kV—5甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。

【容弗知道】详谈220kV母线倒闸操作作者：张永—国网浙江省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。

母线又称汇流排，是汇集电能及分配电能的重要设备。

母线的接线方式母线的接线方式种类很多，应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件，选择最适宜的接线方式。

（1）单母线接线（2）单母线分段接线（3）双母线接线（4）双母线分段接线（5）单母线或双母线带旁路接线（6）3/2接线母线保护配置（1）220kV母线保护功能一般包括母线差动保护（母差保护）、母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等）、断路器失灵保护。

（2）对重要的220kV及以上电压等级的母线都应当实现双重化，配置两套母线保护。

某站220kV母线配置两套母差保护RCS-915和WMH-800A。

刀闸位置根据系统运行方式的需要，双母线上各连接元件需要经常在两条母线上进行切换。

母线运行方式发生变化时，对于大差没有影响，但对于小差会产生很大影响，决定了该支路电流计入哪段母线的小差电流计算。

在微机母差保护装置中，将隔离开关的辅助接点作为开入量接到保护装置，利用隔离开关的辅助接点来识别母线的运行方式。

故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判断元件。

差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。

当双母线按单母线方式运行，不需要进行故障母线的选择时可投入“母线互联”压板；当母线在倒闸操作过程中两条母线经刀闸跨接，则装置自动识别为单母线运行。

这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

“母线互联”方式保护装置在母线互联方式下，小差比率差动元件自动退出，不进行故障母线的选择，一旦发生故障同时切除两段母线。
