中国移动通信企业标准QB-B-XXX-XXXX中国移动统一D P I设备测试规范T e s t S p e c i f i c a t i o n o f U n i q u eD e e p P a c k e t I n c e p t i o n D e v i c e版本号：20X X-X-X发布20X X-X-X实施中国移动通信集团公司发布目录前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出测试要求，是进行测试时所需要遵从的纲领性技术文件。
本规范主要包括以下几方面内容：识别功能测试、分析统计功能测试、控制功能测试、复用功能测试、物理接口测试、性能测试等。
本规范是统一DPI系列标准之一，该系列规范的结构、名称或预计的名称如下：本标准由中移技﹝2012﹞XXX号印发。
本标准由中国移动通信研究院提出，集团公司技术部归口。
本标准起草单位：中国移动通信研究院本标准主要起草人：1范围本规范用于测试中国移动网内部署的统一DPI设备的功能和性能。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新3术语、定义和缩略语下列术语、定义和缩略语适用于本标准：4测试环境测试可在实验室或现网完成。
被测设备为：•统一DPI设备（识别控制模块+分析统计模块）-配置支持监控10*10GE链路的线路接口-配置支持相应的XDR输出的日志输出接口（建议10GE）-配置支持监控1*10G POS链路的线路接口-配置Bypass设备（针对串接方式）配合测试设备应包括：•FTP服务器（至少一台，用于XDR/统计报表等数据的上传）•数据合成服务器（针对PS侧场景）•分光器•光模块、光纤等5测试说明本测试覆盖《中国移动统一DPI设备技术规范》中所定义的五个场景的DPI设备测试，对于不同场景对应不同的测试例，具体见附件说明。
中国移动通信企业标准QB-╳╳-╳╳╳-╳╳中国移动LTE信令软采规范版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录前言 (3)项目背景 (3)1范围 (4)2规范引用文件 (4)3术语、定义和缩略语 (4)4LTE基本网络架构和设备 (5)4.1EPC网络架构 (5)4.2网络设备 (6)5设备输出数据的方式与内容 (6)5.1设备输出数据的方式 (6)5.2设备输出数据的内容 (6)5.2.1信令要求 (7)5.2.2用户面要求 (8)5.3设备输出数据的协议 (8)5.3.1S1-MME接口 (8)5.3.2S6a接口 (9)5.3.3S10接口 (9)5.3.4S11接口 (10)5.3.5S1-U接口 (10)5.3.6S5/S8接口 (11)5.3.7Gx接口 (12)5.3.8Uu接口 (12)5.3.9X2接口 (16)5.3.10Gn/Gp接口 (17)5.3.11SGs接口 (18)5.3.12S3接口 (19)5.3.13S4接口 (19)5.3.14S12接口 (20)5.3.15S6d接口 (21)6设备在网络中的位置 (27)7功能要求 (29)7.1TD-LTE软采集功能 (29)7.1.1网元要求 (29)7.1.2OMC要求 (29)7.2流量汇聚适配器（SCA）功能 (30)8性能指标和可靠性要求 (31)8.1准确性和完整性要求 (31)8.2时延要求 (32)8.3硬件要求 (32)8.4处理能力要求 (32)8.5容灾能力要求 (32)9编制历史 (32)1前言本标准对中国移动TD-LTE软采平台提出要求，是TD-LTE软采平台建设需要遵从的技术文件。
本标准主要包括以下几方面内容：网络架构、设备输出数据方式与内容要求、设备在网络中的位置、功能要求、性能指标和可靠性要求。
本标准是中国移动信令LTE软采平台系列标准之一，该系列标准的结构、名称或预计的名称如下：本标准由中移号文件印发。

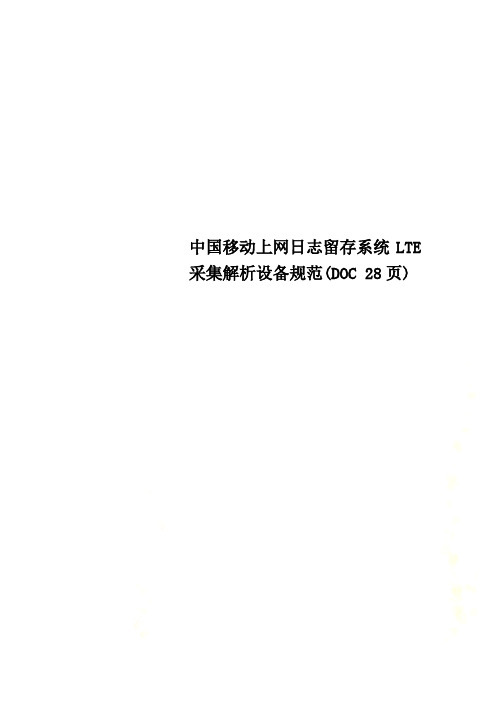

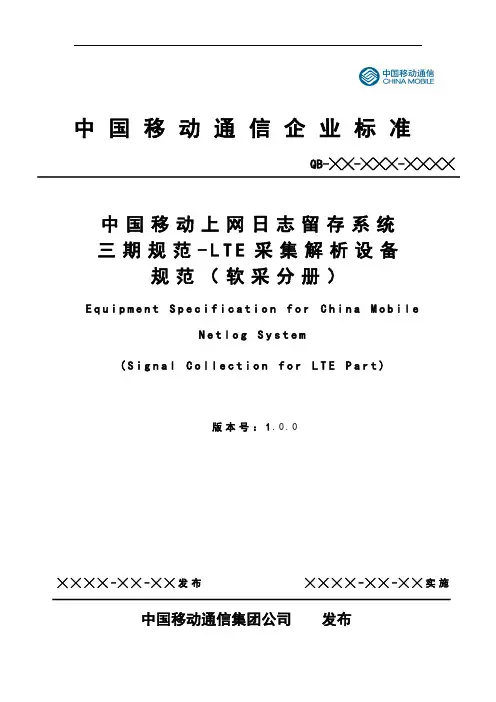

中国移动上网日志留存系统LTE 采集解析设备规范(DOC 28页)中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动上网日志留存系统三期规范-L T E采集解析设备规范（软采分册）E q u i p m e n t S p e c i f i c a t i o n f o r C h i n a M o b i l eN e t l o g S y s t e m(S i g n a l C o l l e c t i o n f o r L T E P a r t)版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (2)3.1术语、定义33.2缩略语44设备在网络中的位置 (5)5功能要求 (7)5.1采集设备接入、输出要求75.2采集解析功能要求85.3数据采集解析设备85.4数据处理功能要求85.5数据存储功能要求95.6数据输出功能96性能指标和可靠性要求 (10)6.1可靠性116.2安全性126.3性能要求136.4完整性和准确性要求146.5时延要求156.6软件要求156.7硬件要求166.8可扩展要求176.9部署要求176.10处理容量要求186.11容灾能力要求187接口要求 (18)7.1设备输入接口187.2设备输出接口218时间同步要求 (21)9网管要求 (23)9.1配置管理239.2查询设备信息279.3查询设备状态299.3.1设备负荷309.4设备状态管理319.4.1故障管理319.4.2心跳信号339.5性能管理339.6安全管理3410操作维护要求3610.1可管理性3610.2可维护性3611网络安全要求3712编制历史38附件一业务分类 (39)前言本标准对中国移动上网日志留存系统三期中的数据采集层设备提出要求，是中国移动上网日志留存系统建设需要遵从的技术文件。
中国移动通信企业标准 中国移动通信集团公司 发布QB-╳╳-╳╳╳-╳╳中国移动 统一DPI 设备技术规范T e c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C版本号：1.0目录前言 (IV)1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (2)3.1定义和术语 (2)3.2缩写 (2)4设备概述 (2)4.1统一DPI定义 (2)4.2适用场景 (3)4.2.1场景一：PS侧 (3)4.2.2场景二：IDC出口 (3)4.2.3场景三：省网出口 (3)4.2.4场景四：省网网间出口 (3)4.2.5场景五：骨干网网间出口 (3)4.3复用方式 (3)4.3.1方式一：分光复用（可选） (3)4.3.2方式二：原始报文镜像复用 (3)4.3.3方式三：会话级数据复用 (3)4.3.4方式四：统计级数据复用 (3)5设备结构 (4)5.1设备结构图 (4)5.2模块功能描述 (4)5.3接口描述 (4)6设备功能要求 (5)6.1识别功能 (5)6.2分析统计功能 (6)6.2.1流量流向及业务占比分析统计 (6)6.2.2网站分析统计 (6)6.3控制功能 (6)6.3.1串接模式下的控制功能 (6)6.3.2并接模式下的控制功能（可选） (7)6.4复用功能 (7)6.4.1分光复用（可选） (7)6.4.2原始报文镜像复用 (7)6.4.3会话级数据复用 (8)6.4.4统计级数据复用 (8)6.5安全功能 (8)6.5.1DDoS攻击监控 (8)6.5.2文本/图片还原 (8)6.5.3软件还原（仅对PS侧场景要求） (8)6.6回填功能 (8)6.7非对称流量归并功能 (9)6.8数据回放功能 (9)6.9原始数据留存功能（仅对PS侧场景要求） (9)6.10用户在线状态查询功能（仅对PS侧场景要求） (9)6.11上报告警功能要求（仅对PS侧场景要求） (9)7接口物理要求 (9)7.1线路接口 (9)7.2复用、配置接口 (10)8接口格式要求 (10)8.1镜像接口 (10)8.2会话数据接口 (10)8.2.1文件接口 (10)8.2.2实时接口（仅对PS侧场景要求） (11)8.2.3数据要求 (12)8.3统计数据接口 (23)8.3.1接口概要 (23)8.3.2通信流程 (24)8.3.3统计指标集 (24)8.4配置接口 (27)8.4.1接口概要 (27)8.4.2消息格式 (28)9设备性能要求 (43)9.1流量识别和控制指标 (43)9.2转发性能指标（仅对串接设备要求） (43)9.3复用性能要求 (44)9.4节能要求 (44)10时间同步要求 (44)11可靠性要求 (44)12网管要求 (45)12.1配置管理 (45)12.2查询设备信息 (46)12.2.1设备硬件信息 (46)12.2.2设备网络信息 (46)12.3查询设备状态 (47)12.3.1设备负荷 (47)12.4设备状态管理 (48)12.4.1故障管理 (48)12.5性能管理 (48)12.6安全管理 (48)13操作维护要求 (49)13.1可管理性 (49)13.2可维护性 (49)13.3易用性 (49)14附录 (50)14.1附录A状态编码 (50)14.2附录B消息类型定义 (50)14.3附录C策略回应错误类型 (51)14.4附录D XDR类型编码 (51)14.5附录E统计报表类型编码 (51)14.6附录F浏览工具 (51)14.7附录G门户应用集合 (52)14.8附录H E MAIL事务类型编码 (52)15编制历史 (54)前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动统一D P I设备技术规范-L T E信令采集解析服务器接口规范Te c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(L T E S i g n a l l i n g C o l l e c t i o n S e r v e r I n t e r f a c eP a r t)版本号：2.0.9╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录1 范围 (3)2 规范性引用文件 (3)3 术语、定义和缩略语 (4)4 接口在网络中的位置 (6)5 LTE接口XDR数据构成方式 (8)5.1. XDR编号与上报要求 (8)6 Uu接口XDR数据结构 (9)6.1. 公共信息 (9)6.2. Uu接口信息 (11)6.3. Uu接口Keyword 1字段定义 (15)6.4. Uu接口事件流程开始/结束标识 (17)7 X2接口XDR数据结构 (17)7.1. 公共信息 (17)7.2. X2接口信息 (17)7.3. X2接口事件流程开始/结束标识 (23)8 UE_MR XDR数据结构 (23)8.1. 公共信息 (23)8.2. UE_MR信息 (23)9 Cell_MR XDR数据结构 (27)9.1. 公共信息 (27)9.2. Cell_MR信息 (27)10 S1-MME接口XDR数据结构 (28)10.1. 公共信息 (28)10.2. S1-MME接口信息 (28)10.3. S1-MME接口Keyword 1字段定义 (38)10.4. S1-MME接口Keyword 2字段定义 (40)10.5. S1-MME接口事件流程开始/结束标识 (47)11 S1-U接口XDR数据结构 (47)12 S6a 接口XDR数据结构 (47)12.1. 公共信息 (47)12.2. S6a接口信息 (48)13 S10、S11接口XDR数据结构 (50)13.1. 公共信息 (50)13.2. S10、S11接口信息 (50)14 S5/S8-C接口XDR数据结构 (57)14.1. 公共信息 (57)14.2. S5/S8-C接口信息 (57)15 SGs接口XDR数据结构 (61)15.1. 公共信息 (61)15.2. SGs接口信息 (62)16 Gn-C接口XDR数据结构 (65)16.1. 公共信息 (65)16.2. Gn-C接口信息 (65)17 基于XDR的原始码流上报 (68)17.1. 原始码流上报功能 (68)17.2. 基于XDR上报原始码流的格式 (68)17.3. 按帧封装的原始码流要求 (69)17.3.1. 通用包头格式 (70)17.3.2. 专用包头格式 (71)17.3.3. 原始数据 (71)18 接口协议 (71)18.1. SDTP协议概述 (72)18.2. 消息类型 (73)18.3. 消息结构 (74)18.4. 连接管理流程 (75)18.5. 连接管理消息 (77)18.5.1. 版本协商verNego (77)18.5.1.1. 请求 (77)18.5.1.2. 应答 (77)18.5.2. 链路认证linkAuth (78)18.5.2.1. 请求 (78)18.5.2.2. 应答 (79)18.5.3. 链路检测linkCheck (80)18.5.3.1. 请求 (80)18.5.3.2. 应答 (80)18.5.4. 链路数据发送校验linkDataCheck (80)18.5.4.1. 请求 (80)18.5.4.2. 应答 (81)18.5.5. 链路释放linkRel (82)18.5.5.1. 请求 (82)18.5.5.2. 应答 (82)18.6. 数据传输消息 (82)18.6.1. XDR数据传输notifyXDRData (83)18.6.1.1. 请求 (83)18.6.1.2. 应答 (83)18.6.2. XDR对应原始码流传输XDRRawDataSend (83)18.6.2.1. 请求 (83)18.6.2.2. 应答 (83)19 编制历史 (84)附录A：Uu/X2接口XDR事件流程和关键信令点 (85)附录B：S1-MME接口XDR事件流程和关键信令点 (85)前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。

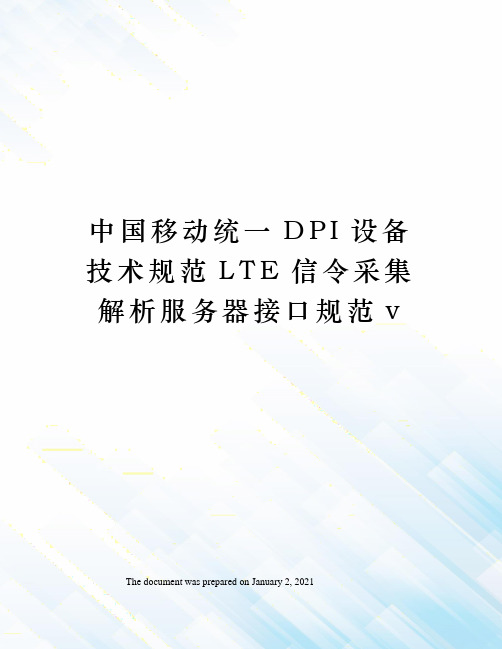

中国移动统一D P I设备技术规范L T E信令采集解析服务器接口规范v The document was prepared on January 2, 2021中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动统一D P I设备技术规范-L T E信令采集解析服务器接口规范T e c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(L T E S i g n a l l i n g C o l l e c t i o n S e r v e r I n t e r f a c eP a r t)版本号：╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
本规范定义了LTE采集解析设备服务器的接口规范，包含LTE不同接口XDR格式及接口要求等内容。
本规范是流量控制系统系列标准之一，该系列规范的结构、名称或预计的名称如下：本规范由中移技号印发。
本规范由中国移动通信集团计划部提出。
本规范起草单位：中国移动通信研究院。
本规范主要起草人：梁燕萍、祖国英、余立、张欢、刘坤、郗卓宁、邢喆本规范解释权：中国移动通信研究院。
1范围本规范适用于中国移动的深度报文检测（DPI）设备，供中国移动内部和厂家共同使用。
本规范是中国移动进行DPI设备采购的技术依据。
本规范主要包含LTE不同接口XDR格式及接口要求等内容。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
中国移动通信企业标准版本号：2.0.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳信令监测系统接口规范——信令采集网关分册I n t e r f a c e S p e c i f i c a t i o n f o r S i g n a l i n g M o n i t o r i n g S y s t e m (S i g n a l C o l l e c t i o n G a t e w a y P a r t )目录前言 (II)1范围 (1)2规范性引用文件 (1)6术语、定义和缩略语 (2)6.1.术语、定义 (2)6.2.缩略语 (2)7概述 (3)7.1.系统结构概述 (3)7.1.1.系统描述及系统结构图 (3)7.1.2.各网元功能 (4)7.2.接口概述 (6)7.3.接口协议 (6)7.3.1.SDTP实时通信协议 (6)7.3.2.接口机制 (8)7.4.接口要求 (19)7.5.接口版本 (20)8全量信令数据传送接口 (20)8.1.数据包格式 (20)8.2.包头格式 (20)8.2.1.通用包头 (21)8.2.2.专用包头 (21)8.3.全量信令数据传输接口 (23)8.3.1.全量数据通知notifySignalData (23)9编制历史 (23)10附录A 省市编号 (23)A.1. 省编号 (23)A.2. 市编号 (25)前言本标准规定了中国移动信令监测系统信令采集网关与信令共享平台和其他相关网元设备连接的接口标准，以及平台内部需要公开定义的各种接口。
本标准原则上在中国移动通信集团公司内部使用，为业务开展、招标选型、工程建设及运行维护提供技术依据，适用于GSM/3G网络环境。
本标准主要包括以下几方面内容：系统结构、接口协议、全量信令数据传送接口。
本标准是中国移动信令监测系统系列标准之一，该系列标准的结构、名称或预计的名称如下：本标准需与《信令监测系统A+Abis总体技术要求》、《信令监测系统接口规范——A+Abis信令采集网关接口分册》、《信令监测系统设备规范——A+Abis 信令采集网关分册》、《信令监测系统设备规范——A+Abis信令共享平台分册》配套使用。
中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动上网日志留存系统三期规范-L T E采集解析设备规范（软采分册）E q u i p m e n t S p e c i f i c a t i o n f o r C h i n a M o b i l eN e t l o g S y s t e m(S i g n a l C o l l e c t i o n f o r L T E P a r t)版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)3.1 术语、定义 (2)3.2 缩略语 (2)4 设备在网络中的位置 (3)5 功能要求 (3)5.1 采集设备接入、输出要求 (3)5.2 采集解析功能要求 (4)5.3 数据采集解析设备 (4)5.4 数据处理功能要求 (4)5.5 数据存储功能要求 (4)5.6 数据输出功能 (5)6 性能指标和可靠性要求 (5)6.1 可靠性 (5)6.2 安全性 (6)6.3 性能要求 (6)6.4 完整性和准确性要求 (7)6.5 时延要求 (7)6.6 软件要求 (7)6.7 硬件要求 (8)6.8 可扩展要求 (8)6.9 部署要求 (8)6.10 处理容量要求 (8)6.11 容灾能力要求 (8)7 接口要求 (9)7.1 设备输入接口 (9)7.2 设备输出接口 (10)8 时间同步要求 (10)9 网管要求 (11)9.1 配置管理 (11)9.2 查询设备信息 (12)9.3 查询设备状态 (13)9.3.1 设备负荷 (14)9.4 设备状态管理 (14)9.4.1 故障管理 (14)9.4.2 心跳信号 (15)9.5 性能管理 (15)9.6 安全管理 (15)10 操作维护要求 (16)10.1 可管理性 (16)10.2 可维护性 (16)11 网络安全要求 (16)12 编制历史 (17)附件一业务分类 (17)前言本标准对中国移动上网日志留存系统三期中的数据采集层设备提出要求，是中国移动上网日志留存系统建设需要遵从的技术文件。
中国移动通信企业标准QB-╳╳ - ╳╳╳ - ╳╳╳╳中国移动统一DPI设备技术规范- L TE 信令采集解析服务器接口规范Te c h n i c a l S p ec i f i c a t i o n o f D e e p P a c k e t In s p e c t i o n E q u i p m en t f o r C M C C( L T E Si g n a l l i n g Co l l e c t i o n Se r v e r I n t e r f a c e P a r t )版本号： 2 . 0. 9╳ ╳ ╳ ╳ - ╳ ╳ - ╳ ╳发布╳ ╳ ╳ ╳ -╳ ╳ -╳ ╳ 实施中国移动通信集团公司发布目录1范围 (3)2规范性引用文件 (3)3术语、定义和缩略语 (4)4接口在网络中的位置 (7)5LTE 接口 XDR 数据构成方式 (8)5.1.XDR 编号与上报要求 (8)6Uu 接口 XDR 数据结构 (9)6.1.公共信息 (9)6.2.Uu 接口信息 (11)6.3.Uu 接口 Keyword 1字段定义 (16)6.4.Uu 接口事件流程开始 / 结束标识 (18)7X2 接口 XDR 数据结构 (19)7.1.公共信息 (19)7.2.X2 接口信息 (19)7.3.X2 接口事件流程开始 / 结束标识 (24)8UE_MR XDR 数据结构 (25)8.1.公共信息 (25)8.2.UE_MR信息 (25)9Cell_MR XDR 数据结构 (29)9.1.公共信息 (29)9.2.Cell_MR信息 (29)10S1-MME 接口 XDR 数据结构 (31)10.1.公共信息 (31)10.2.S1-MME接口信息 (31)10.3.S1-MME接口 Keyword 1字段定义 (41)10.4.S1-MME接口 Keyword 2字段定义 (43)10.5.S1-MME接口事件流程开始 / 结束标识 (53)11S1-U接口 XDR数据结构 (54)12S6a接口 XDR数据结构 (54)12.1.公共信息 (54)12.2.S6a 接口信息 (54)13S10 、 S11接口 XDR 数据结构 (57)13.1.公共信息 (57)13.2.S10 、S11 接口信息 (58)14S5/S8-C 接口 XDR 数据结构 (64)14.1.公共信息 (64)14.2.S5/S8-C接口信息 (64)15SGs 接口 XDR 数据结构 (69)15.1.公共信息 (69)15.2.SGs 接口信息 (69)16Gn-C接口 XDR数据结构 (73)16.1.公共信息 (73)16.2.Gn-C 接口信息 (74)17基于 XDR 的原始码流上报 (77)17.1.原始码流上报功能 (77)17.2.基于 XDR上报原始码流的格式 (77)17.3.按帧封装的原始码流要求 (78)17.3.1.通用包头格式7917.3.2.专用包头格式8017.3.3.原始数据8018接口协议 (81)18.1.SDTP 协议概述 (81)18.2.消息类型 (82)18.3.消息结构 (83)18.4.连接管理流程 (84)18.5.连接管理消息 (86)18.5.1. 版本协商verNego8618.5.1.1.请求8618.5.1.2.应答8718.5.2. 链路认证linkAuth8718.5.2.1.请求8718.5.2.2.应答8818.5.3. 链路检测linkCheck8918.5.3.1.请求8918.5.3.2.应答8918.5.4. 链路数据发送校验linkDataCheck9018.5.4.1.请求9018.5.4.2.应答9018.5.5. 链路释放linkRel9218.5.5.1.请求9218.5.5.2.应答9218.6.数据传输消息 (92)18.6.1.XDR数据传输notifyXDRData9218.6.1.1.请求9318.6.1.2.应答9318.6.2.XDR对应原始码流传输XDRRawDataSend9318.6.2.1.请求9318.6.2.2.应答9419编制历史 (94)附录 A： Uu/X2接口 XDR 事件流程和关键信令点 (96)附录 B ： S1-MME接口 XDR 事件流程和关键信令点 (96)前言本规范对中国移动网内使用的深度包检测（DPI ）设备的功能和性能提出要求，是部署统一 DPI 设备需要遵从的技术文件。
中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动统一D P I设备技术规范-L T E信令采集解析服务器接口规范Te c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(L T E S i g n a l l i n g C o l l e c t i o n S e r v e r I n t e r f a c eP a r t)版本号：╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
本规范定义了LTE采集解析设备服务器的接口规范，包含LTE不同接口XDR格式及接口要求等内容。
本规范是流量控制系统系列标准之一，该系列规范的结构、名称或预计的名称如下：本规范由中移技号印发。
本规范由中国移动通信集团计划部提出。
本规范起草单位：中国移动通信研究院。
本规范主要起草人：梁燕萍、祖国英、余立、张欢、刘坤、郗卓宁、邢喆本规范解释权：中国移动通信研究院。
1范围本规范适用于中国移动的深度报文检测（DPI）设备，供中国移动内部和厂家共同使用。
本规范是中国移动进行DPI设备采购的技术依据。
本规范主要包含LTE不同接口XDR格式及接口要求等内容。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
3术语、定义和缩略语“必须”、“推荐”/“建议”、和“可选”等词语在本标准中的使用需遵循以下指导。
- “必选”/“必须”项是指业务、产品和设备所必须提供的功能或性能要求；对应于RFC2119 MUST，REQUIRED，SHALL。
- “推荐”/“建议”/“应”项是指在标准中未作强制要求，若业务、产品和设备提供的功能或性能要求被认为更佳；对应于RFC2119 RECOMMENDED，SHOULD。
- “可选”/“可”项指参考性要求，是业务、产品和设备在目前阶段可不提供的功能或性能要求；对应于RFC2119 MAY，OPTIONAL。
- 必不能，不能，不得：表示绝对的禁止；对应于RFC2119 MUST NOT，SHALL NOT。
- 不推荐，不建议：表示若业务、产品和设备按照所述内容制作，被认为略次；对应于RFC2119 SHOULD NOT，NOT RECOMMENDED。
- 规范中除了明确指明为“推荐”/“建议”、“可选”外，均为必须要求。
4接口在网络中的位置中国移动统一DPI系统架构图如下图所示。
日志查询平台IF2接口IF1接口图1. 统一DPI系统架构图1.数据采集层数据采集层包含采集解析服务器，主要功能是实现LTE系统Uu、X2、S1、S11、S10、SGs、S6a、S5/S8等接口及防火墙数据的接入和采集，对采集数据进行解析，生成各接口的原始XDR。
数据采集层需要将原始XDR及原始码流数据上报给数据解码层。
2.数据解码层数据解码层包含数据合成服务器，主要功能是对数据采集层上报的原始XDR进行分析、关联、回填及合成，并输出所需的目标XDR及日志文件及原始码流数据到应用层。
数据解码层需要对原始码流数据进行存储，存储时长至少2天。
3.应用层应用层包含各应用系统及指定系统。
本规范定义了数据采集层与数据解码层之间的IF1接口。
5LTE接口XDR数据构成方式XDR数据分为信令面XDR和用户面XDR两种。
信令面采集包括对以下接口的采集：Uu、X2、S1-MME、S6a、S10、S11、S5/S8、SGs、Gn。
用户面采集只对S1-U接口进行采集。
本规范主要对信令面的XDR格式及上报接口进行了定义，用户面的XDR格式及上报接口请参考《中国移动统一DPI设备规范》。
信令面XDR包含公共信息和单接口信息两部分，格式如下图所示。
本规范后续会详细图2. XDR结构需要说明的是，本规范XDR格式中的字段长度取值单位均为字节（Byte）。
5.1.XDR编号与上报要求XDR编号（XDR ID）以信令流程或业务传输过程为单位进行分配，共16byte，循环使用，要求在采集解析系统的一个循环周期内唯一。
用户的一次信令流程或业务传输过程对应一个XDR ID。
对于信令XDR，同一个XDR ID可能对应该信令流程内的多条原始信令消息。
6Uu接口XDR数据结构6.1.公共信息6.2.Uu接口信息6.3.Uu接口Keyword 1字段定义Uu接口Keyword字段的取值方式定义如下，后续将根据上层需要补充该字段的取值方式。
6.4.Uu接口事件流程开始/结束标识Uu接口各流程的开始、结束的信令点标识和信令流程参考附录A：Uu/X2接口XDR 事件流程和关键信令点。
7X2接口XDR数据结构7.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
7.2.X2接口信息7.3.X2接口事件流程开始/结束标识X2接口各流程的开始、结束的信令点标识和信令流程参考附录A：Uu/X2接口XDR 事件流程和关键信令点。
8UE_MR XDR数据结构基于软采上报的每个UE的每个MR生成一个UE_MR XDR，其中包含UE级的相关信息，需要把Uu接口MR测试结果和Uu-extend接口MR相关测量值进行关联后生成。
8.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
8.2.UE_MR信息9Cell_MR XDR数据结构基于软采上报的每个小区的小区级Uu-extend MR相关字段生成一个Cell_MR XDR，其中包含小区级的相关信息。
9.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
9.2.Cell_MR信息10S1-MME接口XDR数据结构10.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
10.2.S1-MME接口信息S1-MME接口的XDR信息即S1AP-NAS信令解码后填充的控制面信令信息，除公共信息外，与S1-MME接口相关信息的具体要求如下：10.3.S1-MME接口Keyword 1字段定义Table Service type information element Service type value (octet 1)Service type valueBits4 3 2 10 0 0 0 mobile originating CS fallback or 1xCS fallback0 0 0 1 mobile terminating CS fallback or 1xCS fallback0 0 1 0 mobile originating CS fallback emergency call or 1xCS fallbackemergency callAll other values are reserved.流程5、TAU内容：3GPP 第节【mengtt】：Figure Detach type information elementTable Detach type information element8 7 6 5 4 3 2 1Figure??TS?: Request type information elementTable??TS?: Request type information element10.4.S1-MME接口Keyword 2字段定义The purpose of the EPS attach result information element is to specify the result of an attach procedure.The EPS attach result information element is coded as shown in figure? and table? EPS attach result is a type 1 information element.8 7 6 5 4 3 2 1Figure EPS attach result information elementTable EPS attach result information element流程5：EPS update result value【mengtt】The purpose of the EPS update result information element is to specify the result of the associated updating procedure.The EPS update result information element is coded as shown in figure? and table? EPS update result is a type 1 information element.8 7 6 5 4 3 2 1Figure EPS update result information elementTable EPS update result information element10.5.S1-MME接口事件流程开始/结束标识S1-MME接口各流程的开始、结束的信令点标识和信令流程参考附录B：S1-MME接口XDR事件流程和关键信令点。
11S1-U接口XDR数据结构S1-U接口XDR数据结构请参考《中国移动统一DPI设备技术规范》。
12S6a 接口XDR数据结构12.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
12.2.S6a接口信息13S10、S11接口XDR数据结构13.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
13.2.S10、S11接口信息14S5/S8-C接口XDR数据结构14.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
14.2.S5/S8-C接口信息15SGs接口XDR数据结构15.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
15.2.SGs接口信息16Gn-C接口XDR数据结构16.1.公共信息要求同节“Uu接口公共信息”数据结构定义。
16.2.Gn-C接口信息17基于XDR的原始码流上报17.1.原始码流上报功能采集解析设备接收原始码流，按帧进行封装，之后使用SDTP协议中的XDR对应原始码流传输消息（XDRRawDataSend，参见本规范节）上报给数据合成服务器。
