110kV变电工程220V直流蓄电池专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1 招标设备需求一览表2 供货范围2．2 本工程所需其他配件。
2．2．1蓄电池间的接线板及相应连接配件。
2．2．2蓄电池辅助设备。
2．2．3备品备件及专用工具。
3 其他技术条款直流系统电缆应采用阻燃电缆。
蓄电池与蓄电池之间间距≥15mm，层间≥150mm。
4 使用说明本专用技术规范与湖南省电力公司110kV变电所220V阀控式密封铅酸蓄电池通用技术规范（2007版）构成完整的设备技术规范书。
湖南省电力公司110kV变电所阀控式密封铅酸蓄电池通用技术规范书（2007版）目录1.总则2.技术要求应遵循的主要现行标准环境条件安装地点基本技术条件技术性能要求3.设备规范4.供货范围（详见专用条款）5. 技术服务项目管理技术文件现场服务及售后服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验质量保证试验10. 包装、运输和储存附录A：制造厂提供的各种曲线或蓄电池容量选择表附录B: 卖方应填写的蓄电池技术数据表1. 总则本设备技术规范书适用于湖南省电力公司110kV变电所蓄电池的招标订货，它提出了蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
本设备技术规范书未尽事宜，由买卖双方协商确定。
110kV变电站直流电源系统蓄电池容量方法及应用摘要：经济在快速的发展，社会在不断的进步，在设计110kV变电站的时候，为了变电站直流系统的可靠性，电气二次设计人员需要严格谨慎计算变电站蓄电池容量。
按照最新DL/T5044-2014《电力工程直流电源系统设计技术规程》及《电力工程直流系统设计手册》（第二版）的要求，针对三亚110kV龙江塘变电站的实际设计方案，对该变电站直流系统的直流蓄电池数量、蓄电池容量、充电模块数量进行详细的计算。
关键词：变电站；蓄电池容量；充电模块引言在变电站直流系统中，蓄电池是一种不可或缺的设备。
变电站中所有的保护装置、自动化装置、事故照明等设备全是靠直流来提供动力。
正常运行情况下，蓄电池只是作为备用状态与充电机并联运行，当交流电失电时，蓄电池迅速向事故性负荷提供能量，为二次系统负荷提供电力保障。
蓄电池容量会直接影响到蓄电池的运行状态，且直接影响着系统供电效率与运行安全。
目前，造成蓄电池故障的主要原因为过充电、过放电、部分化学成分失调等，这些故障因素均与蓄电池容量存在极大的联系。
由此可见，想要提高变电站直流系统中蓄电池的安全性，还需对蓄电池容量展开深刻的研究。
本文将对基于神经网络的蓄电池容量预测进行研究。
1直流电源系统蓄电池容量计算1.1直流电源系统负荷直流负荷按性质分为经常负荷、事故负荷、冲击负荷，本站经常性负荷有电气控制、保护及安全自动装置、逆变器、DC/DC变换模块（48V）；事故负荷有交流不间断电源装置；冲击负荷有高压断路器跳闸及合闸。
本站远期为3台63MVA双绕组主变压器，4回110kV电缆出线，110kV采用单母线分段接线，其中#2主变双臂进两段母线。
每台主变10kV侧带15回电缆出线，远期最终45回出线，10kV采用单母线双分段四段母线接线。
根据电网公司相关文件及要求110kV变电站直流系统需按双充双蓄配置，每组蓄电池的负荷按全站总负荷的100%选择。
1.2蓄电池容量选择计算蓄电池容量选择过程的方法在DL/T5044-2014版新规中已经做了较大的修订，目前主要有两种计算选择方法，即简化计算法和阶梯计算法。
110kv变电站现场运行操作规程2011年5月批准：审定：审核：编制：目录第一章总则 (3)第二章变电站设备调管方式及运行方式 (4)第三章一次电气设备的巡视 (5)第一节设备巡视制度 (5)第二节主设备的巡视项目 (5)第四章电气设备的运行 (11)第一节主变压器的运行 (11)第二节高压电气设备的运行 (15)第三节过电压保护装置的运行 (24)第四节低压配电装置的运行 (25)第五章二次设备的运行和维护 (26)第一节直流系统的运行 (26)第二节继电保护及二次回路的运行 (27)第三节防误闭锁装置的运行...................................................................... 错误!未定义书签。
第四节监控系统的运行与维护.................................................................. 错误!未定义书签。
第六章倒闸操作.................................................................................................. 错误!未定义书签。
第一节倒闸操作的一般规定...................................................................... 错误!未定义书签。
第二节倒闸操作注意事项.......................................................................... 错误!未定义书签。
第三节倒闸操作的顺序.............................................................................. 错误!未定义书签。

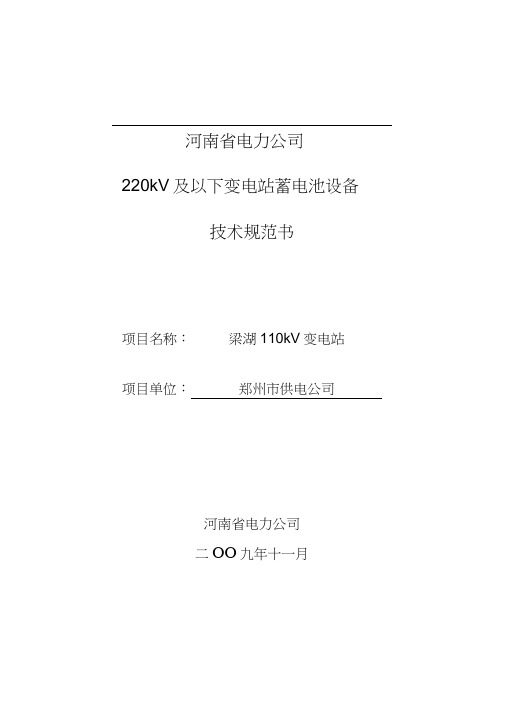

河南省电力公司220kV及以下变电站蓄电池设备技术规范书项目名称：梁湖110kV变电站项目单位：郑州市供电公司河南省电力公司二OO九年十一月河南省电力公司220kV及以下变电站蓄电池设备技术规范书（通用部分）项目名称：梁湖110kV变电站项目单位：郑州市供电公司 _______河南省电力公司二OO九年十一月通用部分目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (2)1.5 投标时必须提供的技术数据和信息 (3)1.6 安装、调试、试运行和验收 (3)2 技术要求 (3)2.1 应遵循的标准 (3)2.2 使用环境条件 (3)2.3 主要技术参数 (4)2.4 技术性能要求 (4)3 试验 (5)4 技术服务和工厂培训 (6)4.1 技术服务 (6)4.2 工厂培训 (7)5 质量保证和试验 (7)5.1 质量保证 (7)5.2质保期 (7)5.3 试验 (7)6 现场验收 (8)7 投标人需响应的其他资料 (8)附录 A 供货业绩 (8)附录 B 主要生产设备清单 (8)附录 C 主要试验设备清单 (8)附录D:主要试验检测报告表 (8)附录E:投标人提供的鉴定证书表 (9)1 总则1.1 一般规定1.1.1 对提供设备的投标人的资质要求见招标文件商务部分。
1.1.2 投标人须仔细阅读本招标文件在内的招标文件阐述的全部条款。
投标人提供的设备应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
1.1.3 本招标文件正文提出了对蓄电池的技术参数、性能、结构、试验等方面的技术要求。
有关蓄电池的包装、标志、运输和保管的要求见商务部分的规定。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合相关标准和本招标文件的产品。
直流屏技术规范书1、总则1.1 本规范书适用于黑龙煤业供电用微机控制高频开关电源直流屏（高频开关模块、直流屏、及蓄电池）及内部的使用条件、功能设计、结构、性能、安装和试验等方面的技术性能指标。
本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和有关工业标准的优质产品。
如果卖方没有以书面形式对本规范书的条文提出异议则意味着卖方提供的设备完全符合本规范书的要求。
在签订合同之后，买方保留对本规范提出补充要求和修改的权利，如买方提出修改，卖方应予以配合，具体项目和条件由买卖双方商定。
乙方须执行本技术规范书所列国家标准、国际标准、国家电力行业标准和产品制造国所采用的有关标准，有矛盾时，按较高标准执行。
1.6 在合同签定后，买方有权提出因标准、规程、规范发生变化而产生的修订要求，具体事宜由买卖双方协商解决。
1.7 本规范书作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.8 本规范书未尽事宜，由买、卖双方协商解决。
2、环境条件2.1 室内（通风良好）2.2最高气温： +50℃2.3最低气温：－30℃2.4海拔高度：1250m2.5平均相对湿度：≤95％(25℃)2.6最大相对湿度：≤ 90％(25℃)3、标准和规范DL/T459-2000《电力系统用直流电源柜订货技术条件》DL/T637-1997《阀控式密封铅酸免维护蓄电池订货技术条件》DL/T5044-95 《火力发电厂、变电所直流系统设计技术规定》LS（W）30-40-JT《电力系统用微机控制直流电源柜技术条件》4、技术要求直流系统采用一组220V蓄电池组、高频开关电源模块10A四台，1套中文汉显监控系统、以及按照单母线接线方式配电系统构成。
4.1.1模块化设计，N+1热备，能达到平滑扩容。
4.1.2模块可带电插拔，更换安全方便.。
4.1.3高频开关电源模块能为220V直流系统蓄电池进行初充电、浮充电、均衡充电、强充、经常充电、事故恢复后对蓄电池充电，手动充电和需要时的任何其他充电方式。
蓄电池技术条件书泸州后山110kv变电站新建工程110kv变电站蓄电池系统技术条件1.总则1.1本技术规范适用于泸州后山110kV变电站新建工程专用铅酸蓄电池的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和条文，对国家有关安全、环保等强制性标准则必须满足相关要求。
供方应保证执行满足或优于本规范中所列相关标准的技术条件，标准之间如有矛盾，按技术指标高的标准条文执行。
供方应保证提供满足本技术规范书和相关标准要求的优质产品及其相应服务。
2.技术参数2.1蓄电池单体额定电压：2v。
2.2蓄电池10小时放电容量：200ah。
2.3蓄电池放电终止电压为11.1v。
2.4蓄电池均衡充电电压：2.30~2.40v25。
蓄电池浮充电压：2.23~2.27v2 6。
蓄电池均衡充电电压：248~259v2 7。
蓄电池浮充电压：241~245v2 8。
直流母线的额定电压为220V。
3.技术要求3.1结构要求3.1.1蓄电池由正极板、副极板、隔板、槽、盖、安全阀、汇流条、端子、电解液等组成。
蓄电池结构应保证在使用寿命期间，不得渗漏电解液。
3.1.2蓄电池槽、盖、安全阀、极柱封口剂等应具有阻燃性。
3.1.3蓄电池的外壳不应有裂纹，变形及污迹。
3.1.4蓄电池的极性应与极性标记一致。
正负端子应易于用螺栓连接，其极性和端子尺寸应符合制造商的产品图纸。
3.1.5蓄电池正极板厚度不小于3.5mm。
3.2蓄电池组中各蓄电池的开路电压最大最小差值不得超过0.03v。
3.3蓄电池组之间连接条的电压降不得大于8MV。
3.4蓄电池除安全阀外,应能承受50kpa的正压或负压而不破裂、不开胶，压力释放后壳体无残留变形。
3.5蓄电池在使用过程中，安全阀应自动开启和关闭，阀门关闭压力应在1kPa~10KPA范围内，阀门开启压力应在10KPA~49kpa范围内。
3.5蓄电池容量：蓄电池组应按规定的方法试验，10h率容量应在第一次循环不低于0.95c10，第5次循环应达到c10，放电终止电压为11.1v。

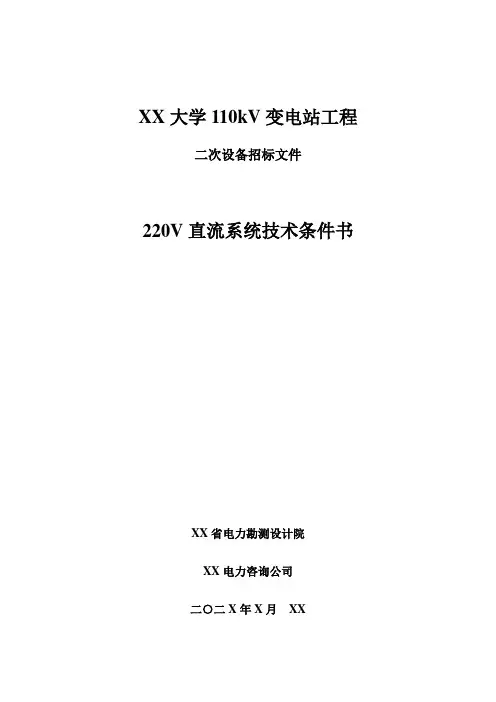

XX大学110kV变电站工程二次设备招标文件220V直流系统技术条件书XX省电力勘测设计院XX电力咨询公司二○二X年X月XXXX省电力勘测设计院XX电力咨询公司XX大学110kV变电站工程二次设备招标文件目录1总则2设计条件3设备规范3.1设备规范3.2设备标准3.3应遵循的主要现行标准4技术条件4.1直流系统技术性能要求5供货范围1 总则1.1 本设备技术规范书仅适用于XX大学110kV变电站高频开关电源直流装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。
本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
为保证售后服务质量，投标方具有充电模块、微机监控、绝缘监察等主要装置有自主生产能力。
本设备技术规范书未尽事宜，由招、投标双方协商确定。
2 设计条件2.1安装地点：安装于二次设备间，组屏安装方式；2.2直流系统概况1)直流系统电压： 220V2)直流系统接线：单母线分段3)蓄电池组数： 1组4)蓄电池型式：密封阀控式铅酸蓄电池（由直流充馈电柜厂家提供屏柜）5)蓄电池组容量： 200Ah/组 ,2V6)蓄电池个数： 104只/组7)交流电源电压：380±20% V8)交流电源频率：50±10% Hz9)高频开关电源数量及容量： 200AH: 30A(N+1)*10/每组，共1组3 设备规范3.1设备规范合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。
目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。
1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。

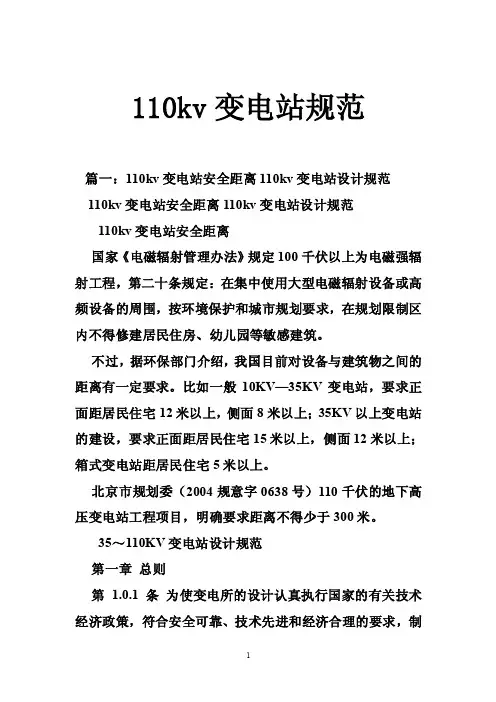

110kv变电站规范篇一：110kv变电站安全距离110kv变电站设计规范110kv变电站安全距离110kv变电站设计规范110kv变电站安全距离国家《电磁辐射管理办法》规定100千伏以上为电磁强辐射工程，第二十条规定：在集中使用大型电磁辐射设备或高频设备的周围，按环境保护和城市规划要求，在规划限制区内不得修建居民住房、幼儿园等敏感建筑。
不过，据环保部门介绍，我国目前对设备与建筑物之间的距离有一定要求。
比如一般10KV—35KV变电站，要求正面距居民住宅12米以上，侧面8米以上；35KV以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上；箱式变电站距居民住宅5米以上。
北京市规划委（2004规意字0638号）110千伏的地下高压变电站工程项目，明确要求距离不得少于300米。
35～110KV变电站设计规范第一章总则第 1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。

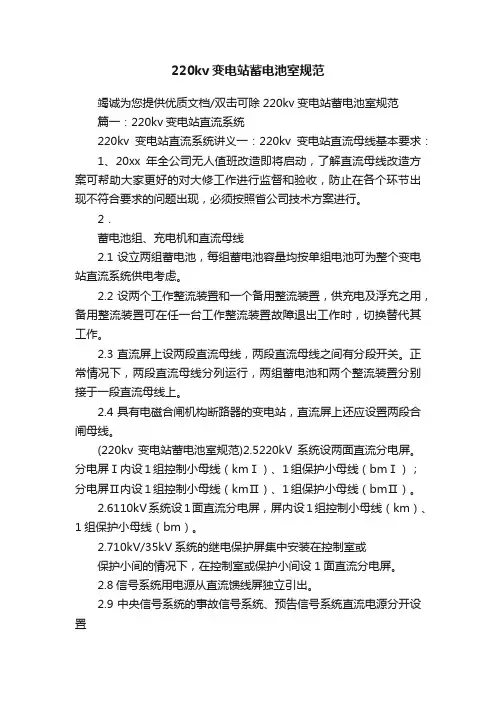

220kv变电站蓄电池室规范竭诚为您提供优质文档/双击可除220kv变电站蓄电池室规范篇一：220kv变电站直流系统220kv变电站直流系统讲义一：220kv变电站直流母线基本要求：1、20xx年全公司无人值班改造即将启动，了解直流母线改造方案可帮助大家更好的对大修工作进行监督和验收，防止在各个环节出现不符合要求的问题出现，必须按照省公司技术方案进行。
2．蓄电池组、充电机和直流母线2.1设立两组蓄电池，每组蓄电池容量均按单组电池可为整个变电站直流系统供电考虑。
2.2设两个工作整流装置和一个备用整流装置，供充电及浮充之用，备用整流装置可在任一台工作整流装置故障退出工作时，切换替代其工作。
2.3直流屏上设两段直流母线，两段直流母线之间有分段开关。
正常情况下，两段直流母线分列运行，两组蓄电池和两个整流装置分别接于一段直流母线上。
2.4具有电磁合闸机构断路器的变电站，直流屏上还应设置两段合闸母线。
(220kv变电站蓄电池室规范)2.5220kV系统设两面直流分电屏。
分电屏Ⅰ内设1组控制小母线（kmⅠ）、1组保护小母线（bmⅠ）；分电屏Ⅱ内设1组控制小母线（kmⅡ）、1组保护小母线（bmⅡ）。
2.6110kV系统设1面直流分电屏，屏内设1组控制小母线（km）、1组保护小母线（bm）。
2.710kV/35kV系统的继电保护屏集中安装在控制室或保护小间的情况下，在控制室或保护小间设1面直流分电屏。
2.8信号系统用电源从直流馈线屏独立引出。
2.9中央信号系统的事故信号系统、预告信号系统直流电源分开设置2.10每组信号系统直流电源经独立的两组馈线、可由两组直流系统的两段直流母线任意一段供电。
2.11断路器控制回路断线信号、事故信号系统失电信号接入预告信号系统；预告信号系统失电信号接入控制系统的有关监视回路。
2.12事故音响小母线的各分路启动电源应取自事故信号系统电源；预告信号小母线的各分路启动电源应取自预告信号系统电源。

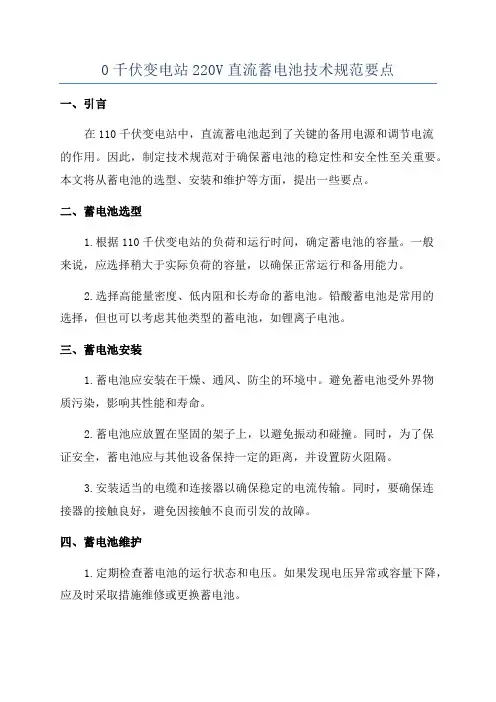

0千伏变电站220V直流蓄电池技术规范要点一、引言在110千伏变电站中，直流蓄电池起到了关键的备用电源和调节电流的作用。
因此，制定技术规范对于确保蓄电池的稳定性和安全性至关重要。
本文将从蓄电池的选型、安装和维护等方面，提出一些要点。
二、蓄电池选型1.根据110千伏变电站的负荷和运行时间，确定蓄电池的容量。
一般来说，应选择稍大于实际负荷的容量，以确保正常运行和备用能力。
2.选择高能量密度、低内阻和长寿命的蓄电池。
铅酸蓄电池是常用的选择，但也可以考虑其他类型的蓄电池，如锂离子电池。
三、蓄电池安装1.蓄电池应安装在干燥、通风、防尘的环境中。
避免蓄电池受外界物质污染，影响其性能和寿命。
2.蓄电池应放置在坚固的架子上，以避免振动和碰撞。
同时，为了保证安全，蓄电池应与其他设备保持一定的距离，并设置防火阻隔。
3.安装适当的电缆和连接器以确保稳定的电流传输。
同时，要确保连接器的接触良好，避免因接触不良而引发的故障。
四、蓄电池维护1.定期检查蓄电池的运行状态和电压。
如果发现电压异常或容量下降，应及时采取措施维修或更换蓄电池。
2.清洁蓄电池表面，避免积尘和腐蚀。
同时，定期检查蓄电池的电解液，确保其在规定范围内。
3.定期检查蓄电池的连接器和电缆，确保其紧固并无异常。
同时，检查蓄电池的绝缘性能，防止漏电和触电事故。
五、蓄电池的处理和回收1.蓄电池在报废之前应采取必要的预防措施，如密封和防爆处理。
2.蓄电池报废后，应按照相关法规和环境要求进行回收处理。
蓄电池中的有害物质应得到安全处理，以防污染环境和危害人体健康。
六、蓄电池安全注意事项1.遵守蓄电池操作和维护规程，确保工作人员的安全。
2.避免和其他设备共用通风散热系统，以防蓄电池过热引发事故。
3.注意蓄电池的防护措施，避免短路和过充电的情况发生。
总结：通过制定110千伏变电站220V直流蓄电池的技术规范，可以确保蓄电池的稳定性和安全性。
选型、安装和维护都是关键的环节，需要注意各项要求，以保证110千伏变电站的正常运行。
国家电网公司110kV变电站典型设计技术导则1技术原则概述1.1 依据性的规程、规范《35～110kV变电所设计规范》（GB 50059-1992）、《35～110kV无人值班变电所设计规范》（DL/T 5103-1999）、《35～220kV城市地下变电站设计规定》（DL/T 5216-2005）等国家和电力行业有关110kV变电站设计、通信设计和调度自动化设计的标准、规程、规范及国家有关安全、环保等强制性标准；国家电网公司《十八项电网重大反事故措施》、《输变电设备技术标准》、《预防输变电设备事故措施》、《电力系统无功补偿配置技术原则》等有关企业标准和规定。
1.2 设计对象国家电网公司110kV变电站典型设计的设计方案暂定为国网公司系统内110kV常规中间变电站和终端变电站，包括户外、户内和半地下变电站。
1.3 运行管理模式110kV变电站典型设计按无人值班远方监控设计。
1.4 设计范围110kV变电站典型设计设计范围是：变电站围墙以内，设计标高零米以上（半地下变电站除外）。
受外部条件影响的项目，如系统通信、保护通道、进站道路、站外给排水、地基处理等不列入设计范围，但概算按假定条件列入单项估算费用。
1.5 设计深度按《变电所初步设计内容深度规定》（DLGJ25-94）有关内容深度要求开展工作。
1.6 假定条件海拔高度≤1000m；环境温度－20℃～＋40℃；最热月平均最高温度35℃；覆冰厚度10mm；设计风速30m/s（50年一遇10m高10min平均最大风速）；污秽等级Ⅲ级；日照强度： 0.1W/cm2；最大冻土层厚度：≤0.5m；地震设防烈度：7度，地震加速度为0.1g，地震特征周期为0.35s；洪涝水位：站址标高高于五十年一遇洪水位和历史最高内涝水位，不考虑防洪措施；设计土壤电阻率：不大于100Ω·m；地基：地基承载力特征值取f ak=150kPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。
110kV变电工程220V直流蓄电池专用技术规工程名称：建设单位：设计单位：设计联系人：联系：1 招标设备需求一览表2 供货围2．2 本工程所需其他配件。
2．2．1蓄电池间的接线板及相应连接配件。
2．2．2蓄电池辅助设备。
2．2．3备品备件及专用工具。
3 其他技术条款3.1直流系统电缆应采用阻燃电缆。
3.2 蓄电池与蓄电池之间间距≥15mm，层间≥150mm。
4 使用说明本专用技术规与省电力公司110kV变电所220V阀控式密封铅酸蓄电池通用技术规（2007版）构成完整的设备技术规书。
省电力公司110kV变电所阀控式密封铅酸蓄电池通用技术规书（2007版）目录1.总则2.技术要求2.1 应遵循的主要现行标准2.2 环境条件2.3 安装地点2.4 基本技术条件2.5 技术性能要求3.设备规4.供货围（详见专用条款）5. 技术服务5.1 项目管理5.2 技术文件5.3 现场服务及售后服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验9.1 质量保证9.2 试验10. 包装、运输和储存附录A：制造厂提供的各种曲线或蓄电池容量选择表附录B: 卖方应填写的蓄电池技术数据表1. 总则1.1 本设备技术规书适用于省电力公司110kV变电所蓄电池的招标订货，它提出了蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应提供符合本规书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
XX电厂2×600MW燃煤发电机组#1机组110V直流蓄电池改造项目技术规范书二〇一六年三月目录1、总则 (1)2、技术规范 (1)3、设备规范 (4)4、技术服务 (6)5、招标方工作 (8)6、工作安排 (8)7、备品备件及专用工具 (10)8、质量保证和试验 (10)9、包装运输和储存 (11)10、交货进度 (13)1、总则1.1本技术协议书适用于XX电厂2×600MW机组的免维护铅酸蓄电池改造项目，它提出了该套设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
招标方不准备对与现行标准和规范相应的所有技术要求作出规范。
投标方应提供先进可靠、灵活和经济的通信系统和高质量的满足规范及工业标准要求的设备和附件。
1.5 本设备技术规范书经买、卖双方确认后作为签定合同的技术附件，与合同正文具有同等的法律效力。
1.6投标方应根据工程要求提出关于交货、运输、安装、测试和培训等的日程安排。
投标方应派遣专人负责安装施工，并负责系统的测试和开通。
1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。
2、技术规范2.1 规范及标准除规范书中技术数据和要求外，规范书中所有设备和备品备件符合下列最新国际规范和标准（但不限于此）。
其他标准或规范，须经招标方同意后方可采用，但不能低于国际标准的有关规定，当这些规定或规程与国际标准有矛盾时，应先征得业主同意后，才能被采用。
本规范对应的专用技术规范目录直流电源系统采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写项目需求部分。
如确实需要改动以下部分，项目单位应填写专用部分项目单位技术差异表，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。
2）项目单位要求值超出标准技术参数值范围。
3）根据实际使用条件，需要变更海拔高度、耐受地震能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。
项目单位技术差异表与标准技术参数表和使用条件表中参数不同时，以项目单位技术差异表给出的参数为准。
投标人填写标准技术参数表时，如有偏差除填写投标人技术偏差表外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范范本的页面、标题等均为统一格式，不得随意更改。
目次直流电源系统采购标准技术规范使用说明 (3)1总则 (5)2技术要求 (5)2.1引用标准 (5)2.2通用要求 (6)2.3110V/220V高频开关电源模块 (7)2.4蓄电池 (8)2.548V通信电源模块 (8)2.6总监控单元 (9)2.7蓄电池管理单元 (9)2.8直流电源系统绝缘检测装置 (9)2.9仪表 (9)2.10事故照明切换屏 (9)2.11其他要求 (9)3试验 (10)4技术服务、设计联络、工厂检验和监造、工厂（现场）验收 (10)4.1技术服务 (10)4.2设计联络会 (11)4.3工厂检验和监造 (11)4.4工厂（现场）验收 (11)附录A（规范性附录）系统图 (12)1总则1.1投标人应具备招标公告所要求的资质，具体资质要求见招标文件的商务部分。
110kV变电工程220V直流蓄电池专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1 招标设备需求一览表2 供货范围2．1本工程所需蓄电池的设备规范和供货范围：2．2 本工程所需其他配件。
2．2．1蓄电池间的接线板及相应连接配件。
2．2．2蓄电池辅助设备。
2．2．3备品备件及专用工具。
3 其他技术条款直流系统电缆应采用阻燃电缆。
蓄电池与蓄电池之间间距≥15mm，层间≥150mm。
4 使用说明本专用技术规范与湖南省电力公司110kV变电所220V阀控式密封铅酸蓄电池通用技术规范（2007版）构成完整的设备技术规范书。
湖南省电力公司110kV变电所阀控式密封铅酸蓄电池通用技术规范书（2007版）目录1.总则2.技术要求应遵循的主要现行标准环境条件安装地点基本技术条件技术性能要求3.设备规范4.供货范围（详见专用条款）5. 技术服务项目管理技术文件现场服务及售后服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验质量保证试验10. 包装、运输和储存附录A：制造厂提供的各种曲线或蓄电池容量选择表附录B: 卖方应填写的蓄电池技术数据表1. 总则本设备技术规范书适用于湖南省电力公司110kV变电所蓄电池的招标订货，它提出了蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
110kV变电工程220V直流蓄电池专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1 招标设备需求一览表2 供货范围2．2 本工程所需其他配件。
2．2．1蓄电池间的接线板及相应连接配件。
2．2．2蓄电池辅助设备。
2．2．3备品备件及专用工具。
3 其他技术条款3.1直流系统电缆应采用阻燃电缆。
3.2 蓄电池与蓄电池之间间距≥15mm，层间≥150mm。
4 使用说明本专用技术规范与湖南省电力公司110kV变电所220V阀控式密封铅酸蓄电池通用技术规范（2007版）构成完整的设备技术规范书。
湖南省电力公司110kV变电所阀控式密封铅酸蓄电池通用技术规范书（2007版）目录1.总则2.技术要求2.1 应遵循的主要现行标准2.2 环境条件2.3 安装地点2.4 基本技术条件2.5 技术性能要求3.设备规范4.供货范围（详见专用条款）5. 技术服务5.1 项目管理5.2 技术文件5.3 现场服务及售后服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验9.1 质量保证9.2 试验10. 包装、运输和储存附录A：制造厂提供的各种曲线或蓄电池容量选择表附录B: 卖方应填写的蓄电池技术数据表1. 总则1.1 本设备技术规范书适用于湖南省电力公司110kV变电所蓄电池的招标订货，它提出了蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由买卖双方协商确定。
1.7 投标商资格1.7.1 投标商应至少设计、制造、集成、调试20套及以上类似本标书提出的110kV及以上电压等级连续成功的商业运行业绩（投标商应出具工程业绩表）。
1.7.2 投标商提供的产品应具有在国内外110kV及以上电压等级成功投运一年以上的经验。
1.7.3 投标商提供的产品应通过省（部）级以上主管部门组织的技术鉴定，并随投标书提供电力部门运行情况报告。
1.7.4 投标商提供的产品应通过部级以上检测中心的检验报告、型式试验报告。
1.7.5 投标商提供ISO9000资格认证书。
1.7.6 投标时，以上资料和报告必须在技术文件中提供。
2.技术要求2.1应遵循的主要现行标准：下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。
所示标准均应采用最新有效版本。
IEC896-2 《固定型铅酸蓄电池一般要求和试验方法》GB2900.11 《电工名词术语蓄电池名词术语》GB13337.1 《固定型防酸式铅酸蓄电池技术条件》DL/T459 《镉镍蓄电池直流屏(柜)订货技术条件》YD/T99 《通信用阀控式密封铅酸蓄电池技术要求和检验方法》DL/T 637 《阀控式密封铅酸蓄电池订货技术条件》DL/T 5044 《电力工程直流系统设计技术规定》DL/T724 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T5120 《小型电力工程直流系统设计规程》DL/T5137 《电测量及电能计量装置设计技术规程》湘电公司生[2004]1067 《关于加强变电站蓄电池设计、订货、安装及运行维护要求的通知》2.2环境条件2.2.1 周围空气温度：最高温度：45℃;最低温度： -5℃。
2.2.2环境相对湿度： 90%(年平均)2.2.3绝对湿度 12.1hPa2.2.4 抗震能力：水平加速度： 0.2 g垂直加速度： 0.15 g2.2.5 海拔高度：小于1000m2.3 安装地点二次设备室，组屏安装。
2.4 基本技术条件2.4.1 蓄电池型式：阀控式密封铅酸蓄电池2.4.2 额定电压：220V2.4.3 单体电池浮充电压：2.23~2.25V2.4.4 单体电池均充电电压：2.33~2.35V2.4.5 终止电压：1.8V2.4.6 10h放电容量：200Ah2.4.7 蓄电池保证寿命（25℃浮充运行）：15年2.5 技术性能要求2.5.1 当蓄电池室内温度在-5℃~+45℃时仍能满足全所直流负荷供电要求。
2.5.2 蓄电池组按规定的试验方法，10h率容量应在第一次充放电循环时，不低于0.95C10 ，第三次循环应达到C10 ，放电终止电压为1.8V。
2.5.3卖方应提供蓄电池接线板及其附件（提供抗震型安装支架）。
2.5.4电池电压均衡性应满足一组蓄电池中任意二个电池的开路电压差不超过20mV（2V 蓄电池）。
2.5.5 蓄电池接线板应满足1小时率放电电流时温升不超过30℃设计。
2.5.6 蓄电池间接线板、终端接头应选择导电性能优良的材料、并具有防腐蚀措施。
蓄电池槽、盖、安全阀、极柱封口剂等材料应具有阻燃性。
2.5.7 蓄电池极性正确，正负极性及端子有明显标志，便于连接，正极板厚度不得低于3.5mm．极板厚度应与使用寿命相适应。
2.5.8 电池电压均衡性应满足一组蓄电池中任意两个电池的电压差不超过50mV。
2.5.9 蓄电池使用期间安全阀应自动开启闭合，闭阀压力应在1kPa~10kPa范围内，开阀压力应在10kPa~49kPa范围内。
不超过8mV。
2.5.10 两个蓄电池之间铜连接条的压降，3I102.5.11 电池组间互连接线板应绝缘，终端电池应提供外接铜芯电缆至直流屏的接线板。
2.5.12 蓄电池在大电流放电后，极柱不应熔断，其外观不得出现异常。
2.5.13 蓄电池封置90天后，其荷电保持能力不低于85%。
2.5.14 蓄电池的密封反应效率不低于95%。
2.5.15 蓄电池具有很强的耐过充能力和过充寿命。
以0.3I10电流连续充电16h后，外观应无明显变形及渗液。
2.5.16 蓄电池自放电率每月不大于4%。
2.5.17 80%放电深度的循环寿命大于1200次。
2.5.18 蓄电池在-30︒C和65︒C时封口剂应无裂纹及溢流。
2.5.19 制造厂提供的蓄电池内阻值，应与实际测试的蓄电池的内阻值一致。
2.5.20 防酸雾性能应满足完全充电后的电池以0.2I10电流连续再充电4h，PH值应呈中性。
2.5.21 蓄电池应有制造厂名及商标、型号及规格、极性符号、生产日期等。
2.5.22蓄电池外壳采用耐腐蚀和阻燃的材料，安全阀采用正规合格厂的产品；蓄电池组出厂时必须进行内阻测试和容量检测，并提供试验报告。
3. 设备规范（详见专用条款）4 供货范围（详见专用条款）5. 技术服务5.1 项目管理合同签定后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
5.2 技术文件5.2.1 卖方在订货前向买方提供一般性资料如：鉴定证书、报价书、典型说明书、布置图、主要技术参数、放电容量与时间关系曲线、容量换算系数表及容量与温度关系曲线等。
5.2.2合同或技术协议签定14天内，卖方向买方提供下列技术文件2份以供确认。
1）单体蓄电池重量及组装后蓄电池组荷重（kg/m2）。
2）单体蓄电池外型尺寸及组装后蓄电池组的外型尺寸、安装尺寸及安装方式。
3）蓄电池主要技术参数、放电容量与时间关系曲线、容量换算系数表及容量与温度关系曲线等。
设计院在收到图纸后2周内返回确认意见，供方在收到确认意见后1周内提供全部正式图纸及所有图纸的ACAD软盘。
供方提供的图纸、资料应满足设计、施工、调试及运行的需要。
5.2.3设备供货时提供下列资料:设备的开箱资料，除了5.2.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。
5.2.4供方提供的图纸、资料应满足设计、施工、调试及运行的需要。
5.3 现场服务及售后服务。
5.3.1 蓄电池在现场安装时，卖方应派人到现场进行监装，指导施工人员安装和调试，并负责解决设备在安装调试，试运行中发现的制造及性能等方面的问题。
5.3.2 在产品质保期内有制造质量的设备，由卖方负责修理或更换。
对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务。
5.3.3 对买方选购的与本合同设备有关的配套设备，卖方有提供技术配合的义务，并不由此而增加任何费用。
5.3.4 卖方应选派有经验的技术人员，对安装和运行人员免费培训，讲解技术常识和注意事项。
6. 买方工作6.1 买方应向卖方提供有特殊要求的设备技术文件。
6.2 设备安装过程中，买方为卖方现场派员提供工作和生活的便利条件。
6.3设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。
7. 工作安排7.1 卖方收到技术规范书后如有异议，在1周内书面通知买方。
7.2 文件交接要有记录，设计联络会议应有纪要。
7.3 卖方提供的设备参数及附件有变化时，应及时书面通知买方。
7.4 未尽事宜，双方协商处理，可以以其它形式补充。
以后协调所形成的文件与规范书同等效力。
7.5 卖方应提供用于本工程的蓄电池性能曲线，其内容如下。
蓄电池性能曲线包括：a.蓄电池容量换算曲线b. 5秒和1分钟特定放电曲线c.浮充电压与温度关系曲线d.电池浮充寿命与温度关系曲线e.电池不同倍率持续放电1小时后冲击放电电流曲线及系数表f.电池不同倍率持续放电0.5小时后冲击放电电流曲线g.电池容量与放电时间关系曲线h.电池不同放电率时，时间、电流、电压的关系曲线及系数表。
i.各个时段的容量换算系数表：5秒，29秒，30秒，59秒，60秒。
8. 备品备件及专用工具8.1 卖方应向买方提供必要的备品备件，备品备件应是新品，与设备同型号，同工艺。
备品备件清单见表8.1 。
表8.1.1 卖方提供的备品备件清单表8.1.2 卖方建议的备品备件清单8.2 专用工具卖方应向买方提供的专用工具及仪器见表8.2。
表8.2：专用工具及仪器9. 质量保证和试验9.1 质量保证9.1.1 订购的新产品除应满足本规范书外，卖方还应提供产品的鉴定证书、产品合格证（包括出厂试验报告）。
9.1.2 卖方应保证制造过程中的所有工艺、材料等（包括卖方的外构件在内）均应符合规范书的规定。
若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。
9.1.3 卖方应遵守本规范书中各条款和工作项目的ISO9000GB/T1900 质量保证体系，该质量保证体系经过国家认证和正常运转。
