DS3200存储配置双机完整资料这里以单控的DS3200,两台X3650的服务器为例。
具体配置一、配置存储1、把服务器和存储安装好配件后,安装在机柜中,用SAS线把存储和服务器连接起来。
安装服务器系统,目前主流的操作系统均能支持DS3200,这里以windows2003企业版为例,系统安装完成后(注:一定要打上SP1补丁和KB916048补丁),用存储自带的安装光盘把HBA卡的驱动,在其中一台服务器上安装存储管理工具DS3K Storage Manager。
2、存储管理端口的默认IP地址为:,把安装过Storage Manager的服务器用机机互联网线与存储管理端口连接起来,IP地址设置为:3、在运行里面输入ping ,ping通后打开Storage Manager,输入存储IP地址确定后出现如下图界面4、双机红色箭头标识的Storage Subsystem Unnamed,会弹出如下存储配置窗口,如下图:5、点击configure,如下图:5.1 点击Create host group 创建一个主机用户组,如下图:5.2 点击configure host access(manual)手动方式添加主机,如下图:此处的主机名为服务器的机器名,host type选择为windows2003 cluster,并且加入先前建立的host组中,如下图:6、创建逻辑盘,点击creat logical drivers,选择手动模式添加硬盘根据需要的逻辑盘大小选择硬盘的数量,可以建立多个逻辑盘,如果超过4个需要购买分区许可协议硬盘选择完成后,点击calculate capacity,再继续下一步编辑逻辑盘名字,其它均可以默认逻辑盘划分完成。
7、指定逻辑盘归属,点击modify,选择最下面的edit host-to -logical driver mapping点中存在的逻辑盘,选择change选择主机组,确认后,存储的工作就完成了。
配置DS3200具体步骤连接管理站(笔记本)到DS3200控制器的管理口,并在管理站安装storage manager。
(随ds3200盘柜中有安装文件)一.配置DS32001.确认与DS3200的连接正常:2.打开Storage Manager自动所搜storage subsystem,rename盘柜,选择配置ds3200:3.选择configure选项卡,手动配置主机:4.配置host1类型和名称:选择操作系统类型为clustered版本5.选择主机所安装的FC HBA卡:6.创建双机所在的主机组(host group):7.完成第一台主机配置:8.配置host2:9.主机2的配置和主机1相同:10.将另外一块HBA卡分配给主机2:11.选择已存在的host group,将主机2加入到该主机组:12.主机2配置结束:13.Configure选项卡中创建逻辑盘:14.选择手动配置:15.创建3块盘的RAID5:16.创建仲裁盘,容量500MB即可17.将第一个lun映射到开始创建的主机组(3200cluster)中:18.选择“yes”创建lun2:19.从RAID5中未划分的空间中创建lun2:20.使用剩余的所有容量创建lun2:21.将lun2映射到主机组(3200cluster)上,lun自动变为1(第一个lun号为0):22.Configure选项卡中选择手动创建热备份盘:23.24.选中剩余的一块盘作为全局热备份:25.配置后的ds3200状态,确认lun正在初始化,创建了一个partition,以及映射关系另:如果您是双控的ds3200要确保创建的lun同时属于一个控制器!ds3200配置结束后,重启两台服务器后在“磁盘管理”中既可以看到2块未初始化的硬盘。

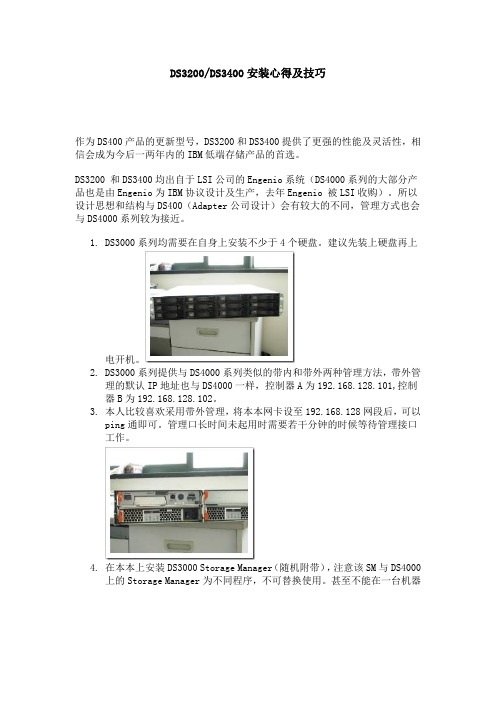

DS3200/DS3400安装心得及技巧作为DS400产品的更新型号,DS3200和DS3400提供了更强的性能及灵活性,相信会成为今后一两年内的IBM低端存储产品的首选。
DS3200 和DS3400均出自于LSI公司的Engenio系统(DS4000系列的大部分产品也是由Engenio为IBM协议设计及生产,去年Engenio 被LSI收购)。
所以设计思想和结构与DS400(Adapter公司设计)会有较大的不同,管理方式也会与DS4000系列较为接近。
1.DS3000系列均需要在自身上安装不少于4个硬盘。
建议先装上硬盘再上电开机。
2.DS3000系列提供与DS4000系列类似的带内和带外两种管理方法,带外管理的默认IP地址也与DS4000一样,控制器A为192.168.128.101,控制器B为192.168.128.102。
3.本人比较喜欢采用带外管理,将本本网卡设至192.168.128网段后,可以ping通即可。
管理口长时间未起用时需要若干分钟的时候等待管理接口工作。
4.在本本上安装DS3000 Storage Manager(随机附带),注意该SM与DS4000上的Storage Manager为不同程序,不可替换使用。
甚至不能在一台机器上共存。
5.打开Storage Manager后,首先需要发现设备,可以ping通控制器后,发现工作会非常容易。
6.双击发现的设备就可以进入该设备的管理界面,学名叫SubsystemManagement。
7.Subsystem Management分为5个大项,Summary,Configure,Modify,Tools,Support。
8.常规的操作这里不再详述,如果你装过DS4000产品,应该对配置方法不会感到陌生。
9.当然Storage Manager里只提供一些常规功能,在遇到问题的时候,比如需要重置手动清零时在该程序里无法完成的,所以与DS4000产品一样,提供了Script 的方式,运行Script有两种方法。
IBM DS3200 存储配置首先在笔记本上安装DS3200 Storage Manager 2 Client软件或(光纤柜Storage Manager 10)也可以用。
准备工作完成后就可以进行配置,这是双机热备或集群、SQL群集的先决条件。
先讲解下功能菜单的1 打开软件,界面如下:选择一个控制器进行联机,选择上图ADD STORAGE SUBSYSTEMS 后弹出菜单可以选择AUTOMTIC 自动连接活manual 手动连接如选择手动,输入控制器IP 192.168.128.101 如有两个控制器第二个控制器ip 192.168.128.102.在此之前笔记本的IP地址要和DS3200控制器统一网段。
连接成功后如下2连接成功后对功能菜单进行说明菜单1 如图功能菜单1 summary此功能菜单是对磁盘柜和笔记本的连接状态、磁盘数量、阵列RAID、逻辑磁盘映射的状态信息的总体说明,这里没有涉及到配置不在叙述。
3 功能菜单2 Configure Storage SubSytetms 如图(这个比较重要,许多配置都在这里完成的)分两部分:第一是主机及组的配置。
在此说明下, 主机及组的作用实际上管理逻辑磁盘并且与服务器HBA进行连接的虚拟设备,如果没有组及主机功能服务器是不能直接使用磁盘柜的磁盘。
第二是磁盘配置storage。
对物理磁盘做RAID及创建热盘(HostSpares)功能菜单2 configure 4 创建组及主机选择Configure Host Access(Manual)手动创建如图Enter host name 输入主机名(自己取)Select host type 选择服务器安装的操作系统然后next 如下图:这里说明下如果共享磁盘应该创建组群,主机工作在组里(类似局域网工作组),然后映射逻辑磁盘给组群,所有的主机才能共享逻辑磁盘。
这种情况一般应用在双机热备或者多个节点服务器群集。
如果创建复杂的网络存储来实现不同的功能也可以创建多个组群来来分类,根据不同环境可以具体设计。

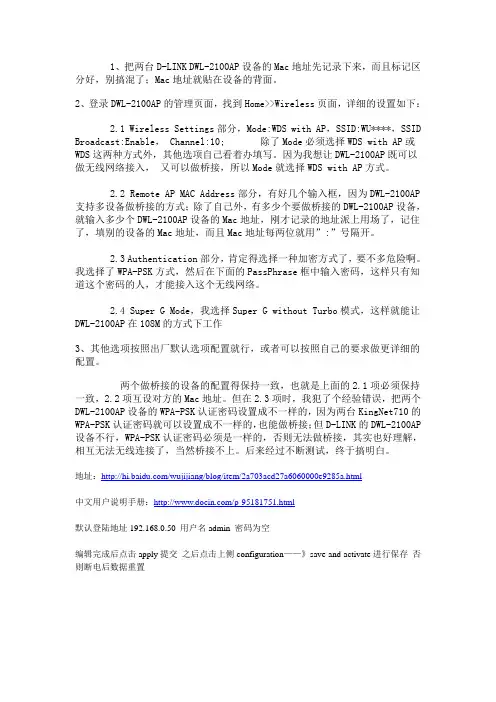

1、把两台D-LINK DWL-2100AP设备的Mac地址先记录下来,而且标记区分好,别搞混了;Mac地址就贴在设备的背面。
2、登录DWL-2100AP的管理页面,找到Home>>Wireless页面,详细的设置如下:2.1 Wireless Settings部分,Mode:WDS with AP,SSID:WU****,SSID Broadcast:Enable, Channel:10; 除了Mode必须选择WDS with AP或WDS 这两种方式外,其他选项自己看着办填写。
因为我想让DWL-2100AP既可以做无线网络接入,又可以做桥接,所以Mode就选择WDS with AP方式。
2.2 Remote AP MAC Address部分,有好几个输入框,因为DWL-2100AP支持多设备做桥接的方式;除了自己外,有多少个要做桥接的DWL-2100AP设备,就输入多少个DWL-2100AP设备的Mac地址,刚才记录的地址派上用场了,记住了,填别的设备的Mac地址,而且Mac地址每两位就用”:”号隔开。
2.3 Authentication部分,肯定得选择一种加密方式了,要不多危险啊。
我选择了WPA-PSK方式,然后在下面的PassPhrase框中输入密码,这样只有知道这个密码的人,才能接入这个无线网络。
2.4 Super G Mode,我选择Super G without Turbo模式,这样就能让DWL-2100AP在108M的方式下工作3、其他选项按照出厂默认选项配置就行,或者可以按照自己的要求做更详细的配置。
两个做桥接的设备的配置得保持一致,也就是上面的2.1项必须保持一致,2.2项互设对方的Mac地址。
但在2.3项时,我犯了个经验错误,把两个DWL-2100AP设备的WPA-PSK认证密码设置成不一样的,因为两台KingNet710的WPA-PSK认证密码就可以设置成不一样的,也能做桥接;但D-LINK的DWL-2100AP 设备不行,WPA-PSK认证密码必须是一样的,否则无法做桥接,其实也好理解,相互无法无线连接了,当然桥接不上。
一、环境参数:IBM DS3200控制器A管理端口IP地址:192.168.128.101/24二、DS3200磁盘阵列设置:1、如图所示,把所有的线缆连接完成。
2、网络连接测试把管理PC的IP设置为192.168.128.0/24网段内任IP地址,把管理PC及DS3200的控制器A用网线直连接。
分别测试DS3200控制器A管理PC的连接性:在终端PC执行以下命令C:\Ping 192.168.128.101如下图,即表示DS3200与PC网络连接没有问题,可继续操作。
如有问题请检查网线、IP设置、交换机等网络故障。
3、DS3200连接需要在管理PC安装Storage Manager。
如果没有安装,请下载相应版本并安装,以下地址为Windows2003 X86 32位下载链接:/ibmdl/pub/systems/support/system_x/ib m_sw_ds3k_02703515_w2k3_i386.zipIBM服务器操作系统是windows2003企业版(32位),需要打补丁ibm_sw_ds3k_02703515_w2k3_i386,可以在微软网站下载此补丁。
二.IBM DS3200配置步骤1.打开Storage Manager 2 Client.2.Storage Manager会自动查找已经连接好的存储,也可以选择菜单Tools AutomaticDiscovery来查找.显示如下:3.在查找到的存储子系统上右键选择in-band Storage Subsystems下的Storage SubsystemUnamed(或者直接双击),弹出存储子系统管理界面如下图:4.选择第二项Configure.5.选择第二项Configure Host Manual,在出现的页面输入主机名dataserver,并选择主机操作系统类型为Windows 2000/server 2003/server 2008 Non-clusterd,点击next,选择对应主机的HBA卡名称,6.主机最终配置如下:7.同理,配置另一台主机如下:8.在config界面选择Create Host-to-Logical Drive Mappings,映射8个lun和两台主机如下:9.在我的电脑图标上右键,选择管理10.选择磁盘管理11.弹出磁盘初始化和转换向导,按照提示点下一步,直到完成12.在新的磁盘1上右键,选择新建卷13.弹出新建卷向导,按照提示一步步操作直到完成14.可看到新加卷15.在另一台主机上,重启后做同样的操作,可得到如上相同结果16.配置完成。
IBM存储DS3200安装配置IBM DS3200安装配置一.环境描述:服务器:两台IBM X3650M2(操作系统windows2003,安装连接DS3200的PCI-E SAS HBA卡)存储:一台双控IBM DS3200(满配12块300G硬盘,主机每个控制器标配一个连接主机的SAS卡,新增加1个两端口的SAS扩展子卡,这样每个控制器最多可连接三台主机)二.安装步骤:1、导轨安装:将导轨安装到机柜上,将标有L的安装在左边,R的安装在右边,导轨本身通过拧松上面的两颗固定螺丝来调整其长度以适合机柜的固定架,每一个导轨后面上两个螺丝,前面只安装上面的那个螺丝,剩下的一颗等安装上存储机箱后再固定。
2、扩展SAS子卡安装:DS3200机箱后部的控制器可以直接拔拉出来,将SAS扩展子卡安装在扩展槽上,并上紧子卡的螺丝,安装完后再将控制器插入原来的位置。
3、机箱上架并连线:将DS3200机箱放上导轨并用螺丝固定好,用SAS线缆连接主机与存储,具体连接如下图所示:三.存储配置步骤:检查所有的设备安装连接完毕后进行设备的加电及配置:1、连接管理口:DS3200盘柜管理模式分为带内管理(In Band)与带外管理(Out of Band)两种。
带内管理:其连接方式是从服务器上的HBA卡接口直接连接到盘柜控制器上SAS接口;带外管理:即是通过管理站(一台独立的笔记本或台式机)的网卡接口经直通线连接到盘柜控制器的网络管理接口上。
如果盘柜是双控制器时,无论带内或带外管理,都需要同时连接至两个控制器。
再此我使用带外管理方式:先找一个小交换机或HUB,接上三根网线,其中两根分别连接DS3200的两个控制器的管理口,另一根网线接上自己的笔记本(IP配置为192.168.128.100),两个控制器左边的控制器默认IP为:192.168.128.101右边的默认IP为:192.168.128.102。
2、安装Storage_Manager软件:(此软件在随机光盘中可找到)在随机光盘中找到适合自己系统的Storage_Manager软件,运行SMIA-WS32-10.60.35.14l.,安装过程选择全部安装就可以,安装好之后ping两个管理口的IP能测试成功后就可以运行此软件进行相关配置。
IBM磁盘阵列DS3200安装调试(基于windows 2000/2003 Server)一、磁阵控制台软件的安装软件:SMIA-WS32-02.70.35.15.exe安装步骤如下:1.点击软件安装,然后选择OK,继续选择Next,再选择Next,出现如下界面,选择Custom,再点击Next出现如下界面,再按Next,然后选install,安装完成选done。
安装完成后会自动弹出如下界面点击OK,设置两个控制器的默认IP,按如下设置:先选Add。
这两个IP添加完成后,然后点击Cancel不再添加IP。
控制台软件到目前基本安装完成。
二、磁阵设置弹出的界面中,双击如图蓝色标识,进入控制台(需等待几分钟),之后会自动弹出如下同步控制台时间界面,选择sysnchronize 进行同步同步完成后进入如下控制台界面。
然后选择Configure项,点击Create Host Group,建立一个管理组,管理组名字可以自定义选OK. 显示之后出现如下,建立好管理组。
点击OK。
回到主界面,点击Configure Host Access(manual),设置小组名并选择OS。
选择next,显示如下:然后选择Next选择好大组,然后选择Next-按finish 完成小组cluster-1添加到大组cluster的安装。
中间”working”时间较长小组cluster-2添加到大组cluster工作同上。
下面创建逻辑盘:进入主界面,选Create Logical Drives选择Next选择Manual(手动设置),然后再按Next然后Next,进入下一界面。
选择Next,开始做逻辑盘映射到主机点击Finish ,出现working,完成后磁阵的设置就完成了。
Offline硬盘故障状态恢复方案方案一
步骤一:把旧的磁盘插回
故障磁盘槽位:Enclosure 85 Slot 3
步骤二:设置磁盘状态
在执行窗口输入:set drive [85, 3] operationalState=failed;
输入命令之后,点击Tools Verify and Execute
备注:命令窗口的命令严格区分大小写。
当命令执行完成之后,存储的状态从最佳状态变为降级状态。
步骤三:移除故障硬盘之后,等待30秒以上。
步骤四:插入新的硬盘,新的硬盘的错误指示灯会被点亮一会(一分钟或者小于一分钟)。
步骤五:点击recheck button 运行Recovery Guru。
方案二:
当执行上面的命令之后,还是没有反应,说明存储进行了数据安全保护。
可以对当前故障盘进行初始化操作,擦除磁盘记录。
备注:由于磁盘进行测试的时候有数据信息。
按照步骤一的方法,进入到命令执行窗口。
start drvie [85,3] initialize。
DS3200配置全过程及注意事项
的型号确认:单控和双控
单控:即只有一个控制器。
如果需要作为双机共享存储设备,可以通过在控制器中另外加子卡来实现。
双控:有两个控制器。
加子卡时必须同时加。
适用于另外扩展存储,连EXP4000等。
双控降级成单控的方法:
案例:双流机场用户要求做双机,购买了一台DS3200双控另外只买了一块子卡,由于要做双机,用双控必须加两块子卡(如果不加子卡,直接连控制器A 和B。
这样做成的双机极容易出现故障。
)。
用户只有一块子卡,因此必须首先将其降级成DS3200单控。
降级步骤:
⑴在本本上安装stronge manager 管理软件,并用直连网线连接DS3200管理口。
Ping通即可。
⑵运行stronge manager 管理软件,自动搜索存储设备,点击右键rename 存储设备。
然后右键Subsystem Management 进入管理界面,选择support项目选择place controller online or offline。
下拉菜单选择controller B将其设置成offline
⑶重新启动DS3200。
然后进入stronge manager 管理软件,选择右键Execute Script,在窗口输入set storageSubsystem redundancyMode=simplex;然后,选择Tools菜单下的Execute only来执行命令(作用:消除冗余电池错误)。
这里会发现然来DS3200显示的“红色三角形”变成了“绿色”。
表示控制器B 已经成功掉线。
⑷如果遇到需要重置系统设置的需要也可以在同样的窗口下执行:
clear storageSubsystem configuration / eventlog等。
⑸关闭DS3200,在控制器A中加入子卡,连接DS3200与服务器A和服务
器B。
开启DS3200,等完全启动后,开启服务器A。
⑹运行stronge manager 管理软件,右键Subsystem Management 进入管理界面,选择configure项,选择creat host group.输入组名称。
建立一个组,然后返回configure项选择configure host access(manual)项加入服务器A,下拉菜单选择
windows 2000 server/2003 clustered 选项,然后下一步或自动检测到服务器A的HBA卡WNN号,添加到右边,到下一步,选择YES,然后选择项目,选择加入已经建立的host group组。
然后下一步继续configure host
access(manual),加入服务器B,下拉菜单选择windows 2000 server/2003 clustered 选项,开启服务器B,下一步自动检测到服务器B的HBA卡的WNN号,添加到右边,然后下一步选择YES,然后选择项目,选择加入已经建立的
host group组。
⑺回到config选项卡,创建array和lun并映射到服务器上,选择“create logical drives”,按照一般配制方法创建阵列及逻辑盘。
可以根据用户需要划分多个逻辑盘。
这样就不用分区了。
⑻下一步进入create logical drivers—map logical driver to host
选择map now,然后选中host group组,然后按照创建的logical drivers 个数分别选择LUN号(从0开始依次往前)。
然后finish
⑼configure host spares(manual),创建全局热备份。
可根据用户需要加入创建阵列时剩余的闲置盘来创建热备份盘。
最后,在windows2003中打开”服务”面板,选择”磁盘管理”,可以看到新添加的热备份硬盘,初始化并分区即可.。
⑽在服务器A和服务器B中分别安装stronge manager 管理软件(选择typical安装)。
然后在磁盘管理中对共享盘柜进行分区。
⑾对分区后的共享盘进行测试:
在服务器A上共享盘里创建一个文件夹,然后进入服务器B对应共享盘里面,“刷新”能看到并能够删除文件夹;然后在服务器B共享盘中创建一个文件夹,在A上进行同样操作也能成功。
则得出结论,共享盘配置成功。
