MTK-makefile文件分析

MTK make命令分析在MTK工程根目录里，只有一个make.bat批处理文件。

Make.bat实际上只起引导作用，其只有一行批处理语句perl make2.pl %*，于是运行该批处理文件后控制权转给了perl脚本make2.pl。

在这个perl脚本中解析了用户输入的命令行参数，设置变量，准备make时需要的临时配置文件，随后根据生成的可运行映像是PC模拟版还是ARM版而分别调用不同的构建过程。

Pc模拟版的构建通过调用如下命令实现。

system("$msdev MoDIS.dsw /MAKE \\"$argu - Win32 $modisDir\\"/OUT ${MoDISLogDir}\\\\${argu}.log")在这里$msdev就是VC的msdev，通过VC的工程文件MoDIS.dsw和后面的参数进行具体的构建过程。

熟悉VC工程的朋友应该比较清楚，因此就不再具体解释了。

之后将只以ARM版为主来讲解整个工程的构建过程。

ARM版的构建通过调用如下命令实现。

system("${makeCmd} -f${makeFolder}${myMF} -r -RCUSTOMER=$custom PROJECT=$project $action")在这里${makeCmd}是tools\\make.exe，即GNU的make，${makeFolder}${myMF}是make\\Gsm2.mak，$action是new、update、remake等。

变量CUSTOMER和PROJECT分别是客户名和项目名，在构建过程中将根据此两个变量的值选定项目相关的配置文件，从而实现客户化的定制。

通过给make指定ARM版的核心Makefile文件Gsm2.mak，开始了ARM 版的构建过程。

Gsm2.mak文件中包含了Option.mak这个配置用的Makefile文件，另外还包含了一些以.tmp和.bld为后缀的由perl脚本make2.pl生成的临时配置文件。

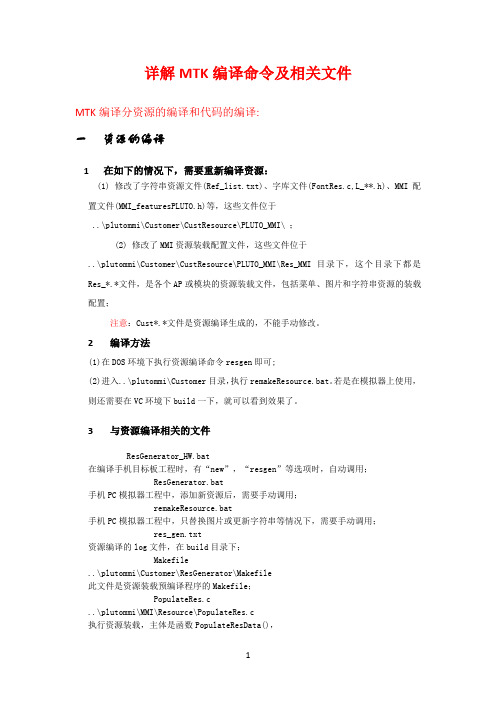

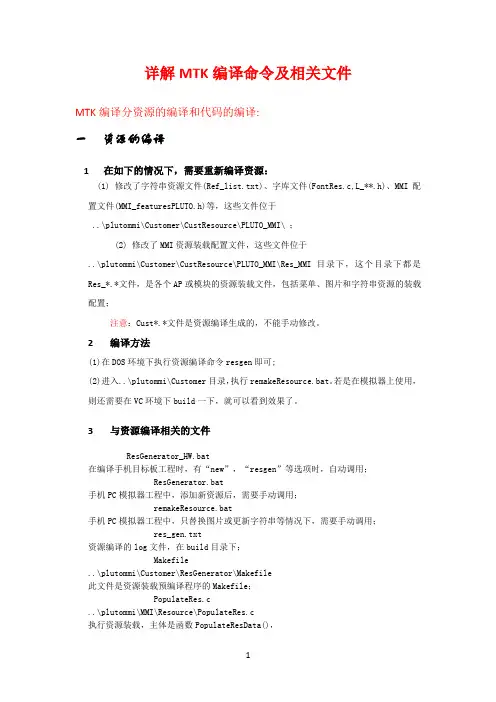

详解MTK编译命令及相关文件MTK编译分资源的编译和代码的编译:一资源的编译1 在如下的情况下，需要重新编译资源：(1) 修改了字符串资源文件(Ref_list.txt)、字库文件(FontRes.c,L_**.h)、MMI配置文件(MMI_featuresPLUTO.h)等，这些文件位于..\plutommi\Customer\CustResource\PLUTO_MMI\ ；(2) 修改了MMI资源装载配置文件，这些文件位于..\plutommi\Customer\CustResource\PLUTO_MMI\Res_MMI 目录下，这个目录下都是Res_*.*文件，是各个AP或模块的资源装载文件，包括菜单、图片和字符串资源的装载配置；注意：Cust*.*文件是资源编译生成的，不能手动修改。

2 编译方法(1)在DOS环境下执行资源编译命令resgen即可;(2)进入..\plutommi\Customer目录，执行remakeResource.bat。

若是在模拟器上使用，则还需要在VC环境下build一下，就可以看到效果了。

3 与资源编译相关的文件ResGenerator_HW.bat在编译手机目标板工程时，有“new”，“resgen”等选项时，自动调用；ResGenerator.bat手机PC模拟器工程中，添加新资源后，需要手动调用；remakeResource.bat手机PC模拟器工程中，只替换图片或更新字符串等情况下，需要手动调用；res_gen.txt资源编译的log文件，在build目录下；Makefile..\plutommi\Customer\ResGenerator\Makefile此文件是资源装载预编译程序的Makefile；PopulateRes.c..\plutommi\MMI\Resource\PopulateRes.c执行资源装载，主体是函数PopulateResData()，mtk_resgenerator.exe在执行时会调用该函数；MMIDataType.h..\plutommi\mmi\Inc\MMIDataType.h定义AP的ID范围。

Linux顶层Makefile文件分析分类：Linux 系列2013-05-06 17:05 585人阅读评论(0) 收藏举报1、make menuconfigVERSION = 2PATCHLEVEL = 6SUBLEVEL = 26EXTRAVERSION =NAME = Rotary Wombat# *DOCUMENTATION*# To see a list of typical targets execute "make help"# More info can be located in ./README# Comments in this file are targeted only to the developer, do not# expect to learn how to build the kernel reading this file.# Do not:# o use make's built-in rules and variables# (this increases performance and avoids hard-to-debug behaviour);# o print "Entering directory ...";MAKEFLAGS += -rR --no-print-directory#-r禁止使用build-in规则#--no-print-directory是:不要再屏幕上打印"Entering directory.."#记住变量SHELL,MAKEFLAGS在整个make的执行过程中#始终被自动的传递给所有的子make# We are using a recursive build, so we need to do a little thinking# to get the ordering right.## Most importantly: sub-Makefiles should only ever modify files in# their own directory. If in some directory we have a dependency on# a file in another dir (which doesn't happen often, but it's often# unavoidable when linking the built-in.o targets which finy# turn into vmlinux), we will call a sub make in that other dir, and# after that we are sure that everything which is in that other dir# is now up to date.## The only cases where we need to modify files which have global# effects are thus separated out and done before the recursive# descending is started. They are now explicitly listed as the# prepare rule.# To put more focus on warnings, be less verbose as default# Use 'make V=1' to see the full commandsifdef V #v=1ifeq ("$(origin V)", "command line")KBUILD_VERBOSE = $(V) #把V的值作为KBUILD_VERBOSE的值 endifendififndef KBUILD_VERBOSE #即默认我们是不回显的#回显即在命令执行前显示要执行的命令KBUILD_VERBOSE = 0endif# 函数origin并不操作变量的值，只是告诉你你的这个变量是哪里来的。

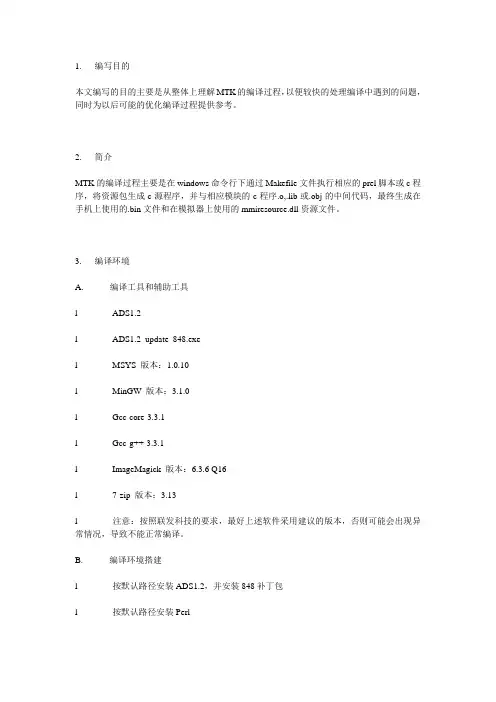

1. 编写目的本文编写的目的主要是从整体上理解MTK的编译过程，以便较快的处理编译中遇到的问题，同时为以后可能的优化编译过程提供参考。

2. 简介MTK的编译过程主要是在windows命令行下通过Makefile文件执行相应的prel脚本或c程序，将资源包生成c源程序，并与相应模块的c程序.o,.lib或.obj的中间代码，最终生成在手机上使用的.bin文件和在模拟器上使用的mmiresource.dll资源文件。

3. 编译环境A. 编译工具和辅助工具l ADS1.2l ADS1.2_update_848.exel MSYS 版本：1.0.10l MinGW 版本：3.1.0l Gcc-core-3.3.1l Gcc-g++-3.3.1l ImageMagick 版本：6.3.6 Q16l 7-zip 版本：3.13l 注意：按照联发科技的要求，最好上述软件采用建议的版本，否则可能会出现异常情况，导致不能正常编译。

B. 编译环境搭建l 按默认路径安装ADS1.2，并安装848补丁包l 按默认路径安装Perll 按默认路径安装7_zipl 安装MinGW先按默认路径安装MinGW安装包，然后解压gcc-core、gcc-g++的压缩包，讲解压后的两个文件夹复制到MinGW安装路径下。

l 安装MSYSl 安装ImageMagick，注意：按默认提示安装到Select Additional Tasks时，所有的选择全取消，后面再按默认安装。

l 复制7z.exe拷贝..\7_Zip\7z.exe 至..\plutommi\Customer\ResGenerator，并改名为7za.exe。

l 复制MinGW拷贝..\MinGW至..\Tools\MinGW。

l 复制MSYS拷贝..\msys\1.0至..\Tools\MSYS。

l 复制ImageMagick拷贝..\ImageMagick-6.2.5-Q16文件夹下全部文件至..\plutommi\Customer\ResGenerator目录下l 设置make.exe改名mingw32-make.exe(..\Tools\MinGW)为make.exe，并放在tools目录下。

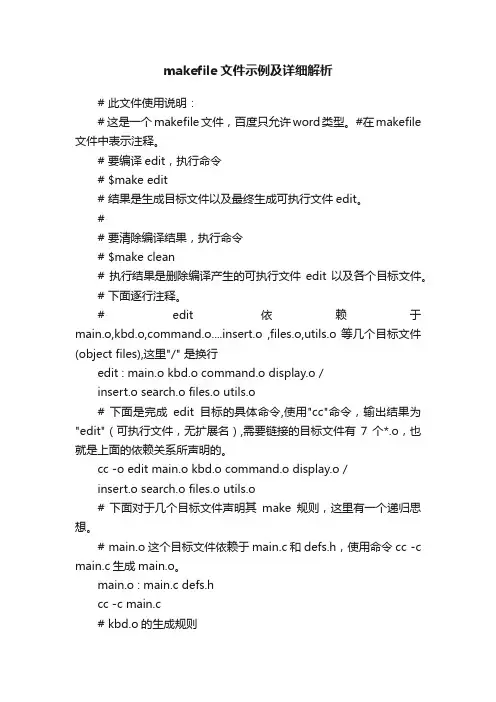

makefile文件示例及详细解析# 此文件使用说明：# 这是一个makefile文件，百度只允许word类型。

#在makefile 文件中表示注释。

# 要编译edit，执行命令# $make edit# 结果是生成目标文件以及最终生成可执行文件edit。

## 要清除编译结果，执行命令# $make clean# 执行结果是删除编译产生的可执行文件edit以及各个目标文件。

# 下面逐行注释。

# edit 依赖于main.o,kbd.o,command.o....insert.o ,files.o,utils.o 等几个目标文件(object files),这里"/" 是换行edit : main.o kbd.o command.o display.o /insert.o search.o files.o utils.o# 下面是完成edit目标的具体命令,使用"cc"命令，输出结果为"edit"（可执行文件，无扩展名）,需要链接的目标文件有7个*.o，也就是上面的依赖关系所声明的。

cc -o edit main.o kbd.o command.o display.o /insert.o search.o files.o utils.o# 下面对于几个目标文件声明其make规则，这里有一个递归思想。

# main.o这个目标文件依赖于main.c和defs.h，使用命令cc -c main.c生成main.o。

main.o : main.c defs.hcc -c main.c# kbd.o的生成规则kbd.o : kbd.c defs.h command.hcc -c kbd.c# command.o的生成规则command.o : command.c defs.h command.hcc -c command.c# display.o的生成规则display.o : display.c defs.h buffer.hcc -c display.c# insert.o的生成规则insert.o : insert.c defs.h buffer.hcc -c insert.c# search.o的生成规则search.o : search.c defs.h buffer.hcc -c search.c# files.o的生成规则files.o : files.c defs.h buffer.h command.hcc -c files.c# utils.o的生成规则utils.o : utils.c defs.hcc -c utils.c# 注意，这里声明另一个目标，使用make跟参数调用这个目标。

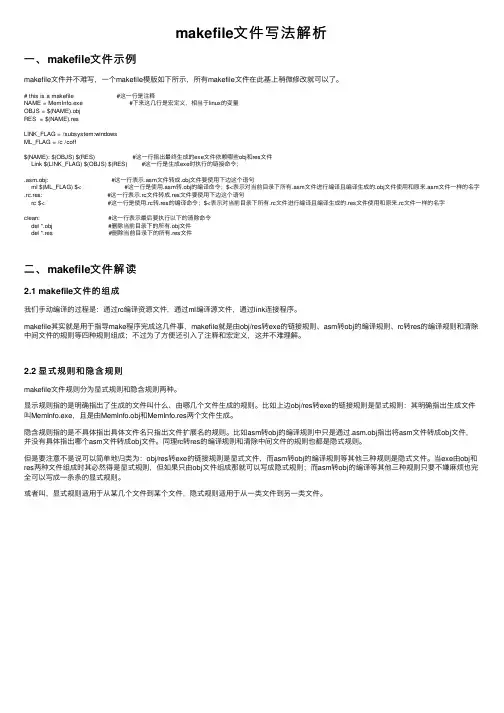

makefile⽂件写法解析⼀、makefile⽂件⽰例makefile⽂件并不难写，⼀个makefile模版如下所⽰，所有makefile⽂件在此基上稍微修改就可以了。

# this is a makefile #这⼀⾏是注释NAME = MemInfo.exe #下来这⼏⾏是宏定义，相当于linux的变量OBJS = $(NAME).objRES = $(NAME).resLINK_FLAG = /subsystem:windowsML_FLAG = /c /coff$(NAME): $(OBJS) $(RES) #这⼀⾏指出最终⽣成的exe⽂件依赖哪些obj和res⽂件Link $(LINK_FLAG) $(OBJS) $(RES) #这⼀⾏是⽣成exe时执⾏的链接命令；.asm.obj: #这⼀⾏表⽰.asm⽂件转成.obj⽂件要使⽤下边这个语句ml $(ML_FLAG) $< #这⼀⾏是使⽤.asm转.obj的编译命令；$<表⽰对当前⽬录下所有.asm⽂件进⾏编译且编译⽣成的.obj⽂件使⽤和原来.asm⽂件⼀样的名字.rc.res: #这⼀⾏表⽰.rc⽂件转成.res⽂件要使⽤下边这个语句rc $< #这⼀⾏是使⽤.rc转.res的编译命令；$<表⽰对当前⽬录下所有.rc⽂件进⾏编译且编译⽣成的.res⽂件使⽤和原来.rc⽂件⼀样的名字clean: #这⼀⾏表⽰最后要执⾏以下的清除命令del *.obj #删除当前⽬录下的所有.obj⽂件del *.res #删除当前⽬录下的所有.res⽂件⼆、makefile⽂件解读2.1 makefile⽂件的组成我们⼿动编译的过程是：通过rc编译资源⽂件，通过ml编译源⽂件，通过link连接程序。

makefile其实就是⽤于指导make程序完成这⼏件事，makefile就是由obj/res转exe的链接规则、asm转obj的编译规则、rc转res的编译规则和清除中间⽂件的规则等四种规则组成；不过为了⽅便还引⼊了注释和宏定义，这并不难理解。

前些天写一个驱动模块。

竟然写内核模块
Makefile
时出了问题，于是将其总结下来，下次再用
时拿过来改下就行了。

#General Purpose Makefile for Linux Kernel module by guoqingbo
KERN_DIR = /home/gqb/development/linux-kernel-2.6.37
#KERN_DIR = /usr/src/$(shell uname -r)
#KERN_DIR = /lib/modules/$(shell uname -r)/build
all:
make -C $(KERN_DIR) M=$(shell pwd) modules
clean:
make -C $(KERN_DIR) M=$(shell pwd) modules clean
rm -rf modules.order
obj-m += xxx.o
第3行KERN_DIR表示内核源码目录，这种方式适用于嵌入式开发的交叉编译，KERN_DIR目录中包含了内核驱动模块所需要的各种头文件及依赖。

若在PC机开发内核模块则应使用第4、5行的写法。

第8行中-C表示指定进入指定的目录即KERN_DIR，是内核源代码目录，调用该目录顶层下的Makefile,目标为modules。

M=$(shell pwd)选项让该Makefile在构造modules目标之前返回到模块源代码目录并在当前目录生成obj-m指定的xxx.o目标模块。

clean这个目标表示将模块清理掉
obj-m += xxx.o即指定当前目录要生成的目标模块，然后modules目标指向obj-m变量中设定的模块。

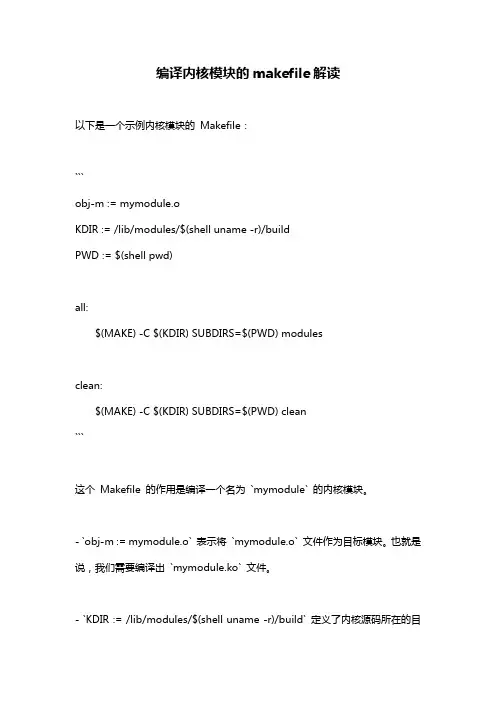

编译内核模块的makefile解读
以下是一个示例内核模块的Makefile：
```
obj-m := mymodule.o
KDIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)
all:
$(MAKE) -C $(KDIR) SUBDIRS=$(PWD) modules
clean:
$(MAKE) -C $(KDIR) SUBDIRS=$(PWD) clean
```
这个Makefile 的作用是编译一个名为`mymodule` 的内核模块。

- `obj-m := mymodule.o` 表示将`mymodule.o` 文件作为目标模块。

也就是说，我们需要编译出`mymodule.ko` 文件。

- `KDIR := /lib/modules/$(shell uname -r)/build` 定义了内核源码所在的目
录。

- `PWD := $(shell pwd)` 定义了当前目录。

- `all:` 是默认的目标。

它告诉make 编译内核模块。

具体的编译过程是：先进入内核源码目录，然后将当前目录设置为`SUBDIRS`，最后编译出目标模块。

- `clean:` 目标会清除所有编译生成的文件。

总体来说，这个Makefile 的作用是用内核源码中的构建系统来编译内核模块。

它利用了make 编译系统的强大功能，以及内核源码中提供的一些特殊变量来完成这个任务。
