安全生产对电焊机要求范本1. 电焊机的选购与安装要求：（1）选购时应选择品牌有保障的产品，避免购买劣质产品；（2）安装时应确保电焊机平稳牢固地安装在坚固的支架或工作台上；（3）安装时应将电焊机与其他设备保持足够的安全距离，避免相互干扰；（4）安装地面应平整、无积水，并接地可靠，确保操作人员的安全。
2. 电焊机的操作要求：（1）在操作前，应对电焊机及其附件进行检查，确保各项设备完好；（2）操作时应穿戴合适的防护装备，如防护手套、防护眼镜等；（3）操作人员应接受专业培训，熟悉电焊机的操作规程和安全操作要求；（4）操作时应注意周围环境的安全情况，避免发生意外碰撞或其他危险；（5）操作完成后，应及时关闭电源，并对电焊机进行清洁和维护，确保下次操作的安全性。
3. 电焊机的安全保护要求：（1）电焊机应配备过载保护装置，当电流过大时能够自动断开电源；（2）电焊机应设置漏电保护装置，确保人身安全；（3）电焊机应设置过热保护装置，当温度过高时能够自动断开电源；（4）电焊机应具备配套的防护罩和防护网，防止操作人员被喷溅的金属火花伤到；（5）电焊机应具备一定的防护设施，如安全开关、紧急停机按钮等，方便操作人员在危险情况下迅速停机。
4. 电焊机的维护保养要求：（1）定期对电焊机进行维护保养，包括清洁、润滑、紧固螺丝等工作；（2）定期检查电焊机的电源线、电焊枪和导线连接点是否正常；（3）定期检查电焊机的各项保护装置是否灵活可靠；（4）定期进行电焊机的安全性能测试，确保其正常工作。
在电焊机的安全生产中，人的职责和意识也至关重要，操作人员应时刻保持注意力集中，严格按照操作规程进行操作，不得擅自更改或调整电焊机的工作参数。
同时，上级管理人员也应定期对操作人员进行安全教育和培训，提高其安全意识和操作技能。
总而言之，电焊机的安全生产要求是一项重要的工作，严格遵守这些要求对于保障操作人员的安全和设备的正常运行至关重要。
通过加强安全教育、完善安全保护装置、加强设备维护等措施，可以有效降低电焊机事故的发生率，提高工作效率和生产质量。

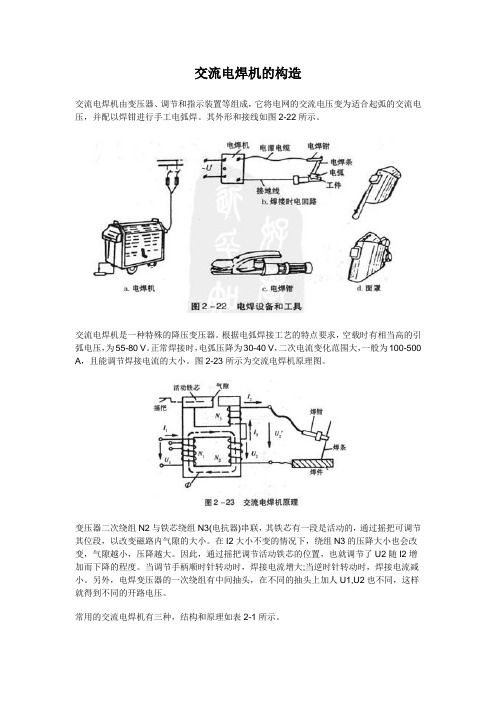

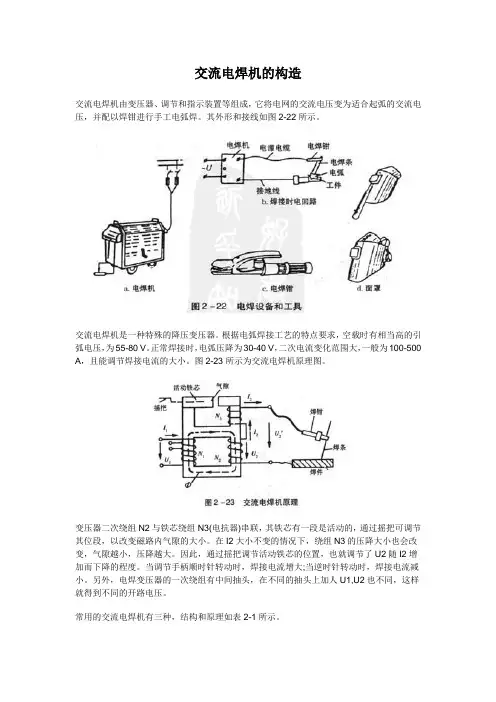

交流电焊机的构造
交流电焊机由变压器、调节和指示装置等组成，它将电网的交流电压变为适合起弧的交流电压，并配以焊钳进行手工电弧焊。
其外形和接线如图2-22所示。
交流电焊机是一种特殊的降压变压器。
根据电弧焊接工艺的特点要求，空载时有相当高的引弧电压，为55-80 V。
正常焊接时，电弧压降为30-40 V，二次电流变化范围大，一般为100-500 A，且能调节焊接电流的大小。
图2-23所示为交流电焊机原理图。
变压器二次绕组N2与铁芯绕组N3(电抗器)串联，其铁芯有一段是活动的，通过摇把可调节其位段，以改变磁路内气隙的大小。
在I2大小不变的情况下，绕组N3的压降大小也会改变，气隙越小，压降越大。
因此，通过摇把调节活动铁芯的位置，也就调节了U2随I2增加而下降的程度。
当调节手柄顺时针转动时，焊接电流增大;当逆时针转动时，焊接电流减小。
另外，电焊变压器的一次绕组有中间抽头，在不同的抽头上加人U1,U2也不同，这样就得到不同的开路电压。
常用的交流电焊机有三种，结构和原理如表2-1所示。

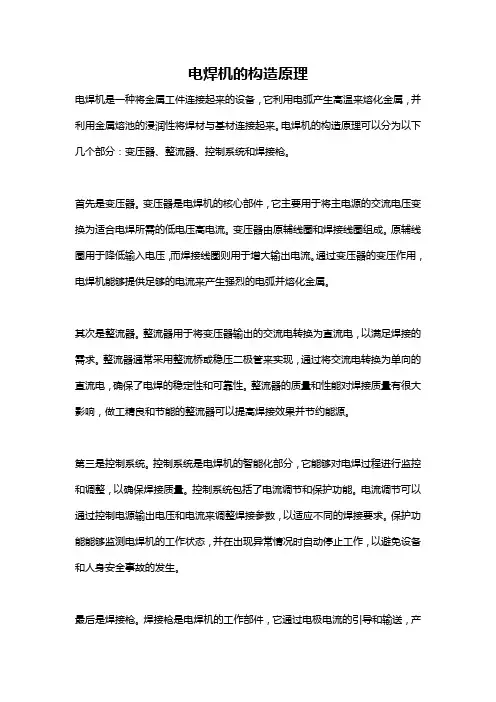

电焊机的构造原理电焊机是一种将金属工件连接起来的设备，它利用电弧产生高温来熔化金属，并利用金属熔池的浸润性将焊材与基材连接起来。
电焊机的构造原理可以分为以下几个部分：变压器、整流器、控制系统和焊接枪。
首先是变压器。
变压器是电焊机的核心部件，它主要用于将主电源的交流电压变换为适合电焊所需的低电压高电流。
变压器由原辅线圈和焊接线圈组成。
原辅线圈用于降低输入电压，而焊接线圈则用于增大输出电流。
通过变压器的变压作用，电焊机能够提供足够的电流来产生强烈的电弧并熔化金属。
其次是整流器。
整流器用于将变压器输出的交流电转换为直流电，以满足焊接的需求。
整流器通常采用整流桥或稳压二极管来实现，通过将交流电转换为单向的直流电，确保了电焊的稳定性和可靠性。
整流器的质量和性能对焊接质量有很大影响，做工精良和节能的整流器可以提高焊接效果并节约能源。
第三是控制系统。
控制系统是电焊机的智能化部分，它能够对电焊过程进行监控和调整，以确保焊接质量。
控制系统包括了电流调节和保护功能。
电流调节可以通过控制电源输出电压和电流来调整焊接参数，以适应不同的焊接要求。
保护功能能够监测电焊机的工作状态，并在出现异常情况时自动停止工作，以避免设备和人身安全事故的发生。
最后是焊接枪。
焊接枪是电焊机的工作部件，它通过电极电流的引导和输送，产生强烈的电弧并熔化金属。
焊接枪由手柄、电极、绝缘套等组成。
电极通过焊接枪的电缆与变压器相连，负责引导电流和产生电弧。
焊接时，电极与焊材接触，电流通过电极传导到焊材上，熔化焊材并形成熔池，最后冷却固化，连接工件。
综上所述，电焊机的构造原理主要包括变压器、整流器、控制系统和焊接枪。
变压器用于降低输入电压和增大输出电流，使得电焊机能够产生足够的电流和电压来熔化金属。
整流器负责将交流电转换为直流电，以满足焊接需求。
控制系统对电焊过程进行监控和调整，确保焊接质量和安全。
焊接枪通过电极电流的引导和输入，产生强烈的电弧并熔化金属，实现工件的连接。
电焊机的工作原理与电路结构解析电焊机是现代焊接工程中常用的一种设备，它通过电力源产生强大的电流和热能，用于将金属材料加热至熔点并连接在一起。
本文将对电焊机的工作原理和电路结构进行解析。
电焊机的工作原理主要涉及电弧的产生和焊接效果的实现。
电焊机通过电弧将电能转化成热能，将焊条和工件的接触面加热至熔点，然后通过熔化的金属填充接头间的空隙，最终形成坚固的焊缝。
在电焊机的电路结构中，关键部分包括电源、变压器、整流器和电路保护器。
电源是为电焊机提供电能的装置，它通常采用交流电源或直流电源。
其中，交流电源需要通过变压器将市电的高压转换成适合焊接的低压，而直流电源则可以直接提供所需电流。
变压器是电焊机中重要的部件，它能将输入电力的电压和电流转换成适合焊接的输出。
变压器由一组绕组组成，通过绕组的匝数比来调整输出电压，从而控制焊接的热量。
整流器的作用是将交流电转换为直流电，以满足不同焊接工艺的需要。
整流器通常采用硅控整流器或二次整流器，通过控制开关元件的导通和截止状态，实现电能的整流和输出。
电路保护器是为了保护电焊机和操作人员的安全而设计的装置。
它可以监测电流值和电压波动，并在异常情况下切断电源，以防止电流过大或电路短路引起的事故。
总而言之，电焊机的工作原理是将电能转化为热能，然后通过焊条和工件的接触面将金属加热至熔点，最终形成坚固的焊缝。
电焊机的电路结构包括电源、变压器、整流器和电路保护器等组件，通过它们的协同工作，实现了电焊机的正常工作和安全保护。
要注意的是，电焊机在使用过程中存在一定的危险性，操作人员必须具备相关的安全知识和技能。
在使用电焊机前，应仔细阅读并遵守操作手册中的安全规定，佩戴防护设备，确保操作环境安全，以免引发事故。
总结：通过对电焊机的工作原理和电路结构进行分析，我们可以更好地理解电焊机的运行机制和内部构造。
掌握这些知识，不仅对于电焊机的操作使用有着重要的指导作用，同时也有助于更好地理解焊接技术的应用和发展。
手工电弧焊机的构造及原理手工电弧焊机是一种常见的焊接设备，它通过电流和电弧产生高温来熔化并连接金属材料。
下面详细介绍手工电弧焊机的构造和工作原理。
一、手工电弧焊机的构造手工电弧焊机由以下几个主要部分组成：1. 电源部分：电源部分包括焊机的主电源输入、整流电路和控制电路。
焊机的主电源输入用于提供工作电流，常见的输入电源为交流电源或直流电源。
整流电路用于将交流电源转化为直流电流，常见的整流电路有二极管整流电路和可控硅整流电路。
控制电路用于控制焊接过程中的电弧稳定性和电流大小。
2. 变压器部分：变压器是手工电弧焊机中的重要组成部分，用于调节焊接电流和提供电弧能量。
它通过改变输入和输出线圈的匝数比例来改变输出电流。
变压器通常采用密绕形式，可以有效地提供所需的电流和电压。
3. 电极钳夹部分：电极钳夹用于固定焊条（电极），使其与工件接触并形成电弧。
电极钳夹通常由导电材料制成，具有良好的导电性能和固定性能，可以确保电弧焊接的稳定性。
4. 控制面板及显示器：焊机的控制面板上通常设有各种控制按钮和旋钮，用于控制焊接过程中的电流大小、焊接时间等参数。
显示器则用于显示当前的焊接参数、电流大小和焊接时间等。
二、手工电弧焊机的工作原理手工电弧焊机的工作原理基于电弧现象，其过程如下：1. 熔化金属：在手工电弧焊机中，电源输出的电流通过变压器调节后，进入电极钳夹，与焊条（电极）接触，形成电弧。
电弧的高温能量将焊条和工件的金属接触点加热到熔化温度，使金属熔化。
2. 形成熔池：熔化金属在电弧的作用下，形成了一个称为"熔池"的液态金属池。
熔池可以将焊接件固定在一起。
3. 电弧维持：手工电弧焊机中的电弧需要稳定地维持下去，以确保焊接效果和焊缝的质量。
焊机中控制电路的作用是维持电弧的稳定性，通过调节电流的大小和电弧的长度来达到稳定电弧的目的。
4. 电焊缝：在熔池形成的同时，焊条上的焊剂（即焊条涂层）也将熔化，并在熔池中产生气体和灰渣。
电焊安全管理制度•相关推荐电焊安全管理制度（通用10篇）现如今，需要使用制度的场合越来越多，制度是指在特定社会范围内统一的、调节人与人之间社会关系的一系列习惯、道德、法律(包括宪法和各种具体法规)、戒律、规章(包括政府制定的条例)等的总和它由社会认可的非正式约束、国家规定的正式约束和实施机制三个部分构成。
那么制度的格式，你掌握了吗？下面是小编整理的电焊安全管理制度，希望能够帮助到大家。
电焊安全管理制度篇1一、安装及要求1、电焊机的一次、二次接线符合标准。
2、焊机外壳接地良好。
二、操作步骤2.1安全注意事项2.1.1电焊作业人员须经过培训、考核，具有焊工操作证方可进行电焊操作。
2.1.2焊接操作及配合人员必须按规定穿戴劳动防护用品。
并采取防止触电、高空坠落、瓦斯中毒和火灾等事故的安全措施。
2.1.3现场使用的电焊机应放置在干燥和通风的地方，露天使用时其下方应防潮且高于周围地面；应设有防雨、防潮、防晒的机棚，并配备相应的消防器材。
2.1.4使用前，应检查并确认初、次线接线正确，输入电压符合电焊机的铭牌规定，电焊机外壳是否可靠接地，接通电源后，严禁接触初级线路的带电部分。
2.1.5电焊机的一次、二次接线端应有防护罩，且一次线端须用绝缘带包裹严密，二次线端应使用线卡子压接牢固。
合闸前详细检查接线螺栓、螺帽及其它部件应无松动或损坏。
2.1.6电焊机的一次电源线长度不准超过2米，安装与电焊机功率相匹配的有过流保护的主开关和漏电保护器。
当需要较长的电源线时，应沿墙或立柱用瓷瓶隔离布设，其高度必须距地面2.5米以上，不允许将电源线直接拖在地面上。
焊机与焊钳须用软电缆线连接，长度不准超过30米。
焊机电缆线应为一整根线，中间不应有连接接头，当工作需要接长导线时，应使接头连接可靠，连接处应保持绝缘良好。
2.1.7在潮湿地带工作时，操作人员应站在铺有绝缘物品的地方，并穿好绝缘靴。
2.1.8严禁在运行中的压力管、带电设备、装有易燃易爆的容器和受力构件上进行焊接。

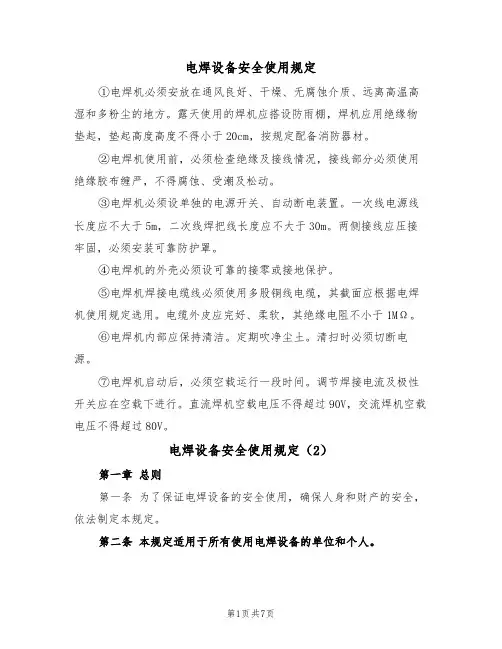

电焊设备安全使用规定①电焊机必须安放在通风良好、干燥、无腐蚀介质、远离高温高湿和多粉尘的地方。
露天使用的焊机应搭设防雨棚，焊机应用绝缘物垫起，垫起高度高度不得小于20cm，按规定配备消防器材。
②电焊机使用前，必须检查绝缘及接线情况，接线部分必须使用绝缘胶布缠严，不得腐蚀、受潮及松动。
③电焊机必须设单独的电源开关、自动断电装置。
一次线电源线长度应不大于5m，二次线焊把线长度应不大于30m。
两侧接线应压接牢固，必须安装可靠防护罩。
④电焊机的外壳必须设可靠的接零或接地保护。
⑤电焊机焊接电缆线必须使用多股铜线电缆，其截面应根据电焊机使用规定选用。
电缆外皮应完好、柔软，其绝缘电阻不小于1MΩ。
⑥电焊机内部应保持清洁。
定期吹净尘土。
清扫时必须切断电源。
⑦电焊机启动后，必须空载运行一段时间。
调节焊接电流及极性开关应在空载下进行。
直流焊机空载电压不得超过90V，交流焊机空载电压不得超过80V。
电焊设备安全使用规定（2）第一章总则第一条为了保证电焊设备的安全使用，确保人身和财产的安全，依法制定本规定。
第二条本规定适用于所有使用电焊设备的单位和个人。
第三条电焊设备使用者应当具有相应的电焊设备操作证书，并且按照规定定期进行培训和考核。
第四条电焊设备使用者应当根据设备的特点和工作场所的环境，制定相应的操作规程和安全措施，并加以执行。
第五条电焊设备的生产单位和经营单位应当按照国家相关标准和法规，对设备进行定期检查和维护，确保设备的安全运行。
第二章设备安全要求第六条电焊设备应当符合国家相关标准和法规的要求，具备以下基本安全功能：1. 过载保护功能：当电焊设备的电流超过额定值时，能够自动断开电源，以防止设备的过热和损坏。
2. 短路保护功能：当电焊设备发生短路时，能够自动断开电源，以防止电焊电路的短路烧毁设备和引发火灾。
3. 过热保护功能：当电焊设备的温度超过安全范围时，能够自动断开电源，以防止设备的过热和引发火灾。
4. 防电击保护功能：电焊设备应当具备防电击措施，以免使用者触电受伤。
电焊机安全使用规定电焊机是一种常见的焊接工具，但由于其高温、高压等特点，使用时需要特别注意安全。
为了保障人身安全和设备安全，制定了一系列的电焊机安全使用规定。
下面是一份电焊机安全使用规定的示例，供参考：1. 使用前的准备工作1.1 确保电焊机的连接线和电源线没有破损或线头裸露。
1.2 检查电焊机的接地线是否正常连接。
1.3 检查焊接面具和手套是否正常，是否有损坏。
1.4 清理焊接工作区域，确保周围环境整洁，并避免可燃物和易爆物存放在附近。
2. 使用时的注意事项2.1 在使用电焊机前，先检查有无可燃材料或易燃气体，在焊接时要移开。
2.2 使用电焊机时，应穿戴防护服和工作鞋，避免身体任何部位暴露在焊接区域。
2.3 在焊接时，要将焊接区域与其他人员、设备隔离，确保他人和周围设备的安全。
2.4 不得将电焊机的电源线绕在身体或四肢上，以免发生危险。
2.5 在焊接之前，将焊接电流调至适当水平，不得随意调高电流，以免发生意外事故。
2.6 焊接时不得穿戴金属饰品或手表，避免发生火花引发危险。
3. 维护和保养3.1 电焊机使用后，应将电源线拔掉，并清理焊接区域的残渣和焊渣。
3.2 定期检查电焊机的电路、接线、开关等部件是否正常，如发现异常，应及时维修或更换。
3.3 每次使用电焊机之前，都要检查焊接电缆是否有裂痕、磨损或电线暴露的情况，如有问题应及时更换。
3.4 电焊机不得长时间连续工作，应适当间隔休息，以免过热引发事故。
3.5 在焊接过程中，如发现有烟雾、异味等异常情况，应立即停止使用，并检查是否发生故障。
4. 应急措施4.1 在使用电焊机时，应随时准备灭火器材，并确保其有效期内。
4.2 如果发生火灾，应立即关闭电源，并使用灭火器进行灭火。
4.3 如果发生电离感应或触电，应先切断电源，再立即进行急救或求助。
4.4 如果发生电焊机爆炸或其他严重事故，应立即撤离现场，并报警寻求专业人员的帮助。
以上是电焊机安全使用规定的一些内容，实际使用中还要结合具体情况进行相应的安全措施。
电焊机的使用和操作安全防护措施
1、焊机必须有完整的防护外壳，一、二次接线柱应有保护罩。
2、现场使用的电焊机应设置可防雨、防潮、防晒的机棚，并备有消防用品。
3、应注意，初；次级线。
不可接错，输入电压必须符合电焊机的铭牌规定，严禁接触初级线路的带电部分。
4、焊接时，焊接和配合人员必须采取防触电，高空坠落和火灾等事故的安全措施。
5、高空焊接、切割或临边操作时，必须挂好安全带，下方采取防火措施，并有专人监护。
6、接地线不得接在管道和建筑物金属构件上，接地电阻不大于4欧姆。
7、雨天不得露天焊接，在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并穿好绝缘胶鞋。
8、作业后，清理场地，灭绝火种，切断电源，锁好配电箱，消除焊料余热后，方可离开。
一、电焊机的安全要求：1、电焊机必须符合现行有关焊机标准的安全要求。
2、电焊机的工作环境应与焊机技术上说明书的规定相符。
特殊环境条件下，如在气温过低或过高、湿度过大、气压过低以及在腐蚀性或爆炸性等特殊环境中作业、应使用适合特殊环境条件性能的电焊机，或采取必5、电焊机外露的带电部分应设有完好的防护（隔离）装置，电焊机裸露接线柱必须设有防护罩。
6、使用插头、插座连接的电焊机，插销孔的接线端应用绝缘板隔离，并装在绝缘板平面。
7、电焊机的安全使用和维护：（1）焊接的安装与检修由电工负责；新电焊机或长期停用的电焊机在安装前要检查电焊机的绝缘电阻；（2）电网电压必须与电焊机输入电压相等；（3）必须将电焊机平稳地安放在通风良好、干燥的地方，不准靠近高热及易燃易爆危险的环境；行检修；（12）经常检查和保持焊机电源与电焊机的接线柱接触良好，保持螺帽紧固；（13）每半年应进行一次电焊机维修保养；当发生故障时，应立即切断焊机电源，及时进行检修。
9、电焊机的接地：（1）各种电焊机（交流、直流）、电阻焊机等设备或外壳、电气控制箱、焊机组等，都应按要求接地或接零，防止触电事故；（2）焊机的接地或接零装置必须经常保持连接良好，定期检测接地或接零系统的电气性能；接需要载流量和长度，按焊机配用电缆标准的规定选用。
电缆应轻便柔软，能任意弯曲或扭转，便于操作。
2、电缆外皮必须完整、绝缘良好、柔软，绝缘电阻不得小于1MΩ，电缆线损坏时应及时修补完好或更换。
3、连接焊机与焊钳必须使用柔软电缆线，长度一般不宜超过20m-30m 截面积应根据焊接电流的大小来选取，以保证电缆不致过热而损坏绝缘层。
4、焊机的电缆线应使用整根导线，中间不应有连接接头。
当工作需要接长导线时，应使用接头连接器牢固连接，连接处应保持绝缘良好，而且接头不要超过2个。
四、焊接场所应有通风除尘设施，防止焊接烟尘和有害气体对焊工造成危害。
五、做好个人防护。
焊接操作时，应按劳动保护要求穿好工作服、焊工防护鞋、戴电焊手套，并保持干燥和清洁。
