撬装式CNG液压加气装置

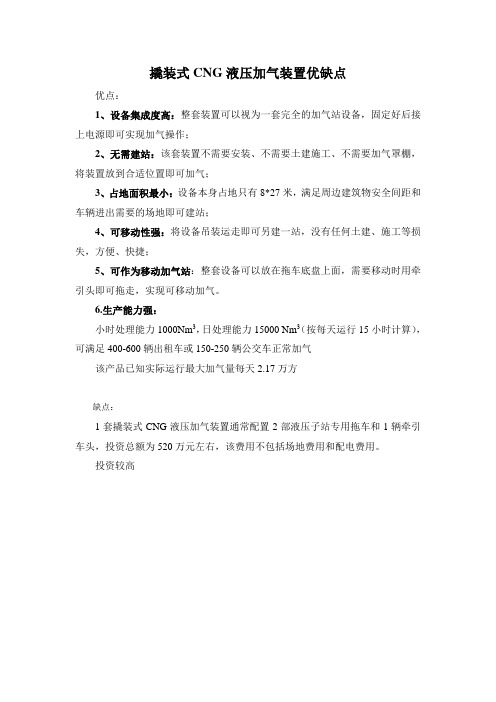

撬装式CNG液压加气装置优缺点
优点：
1、设备集成度高：整套装置可以视为一套完全的加气站设备，固定好后接上电源即可实现加气操作；
2、无需建站：该套装置不需要安装、不需要土建施工、不需要加气罩棚，将装置放到合适位置即可加气；
3、占地面积最小：设备本身占地只有8*27米，满足周边建筑物安全间距和车辆进出需要的场地即可建站；
4、可移动性强：将设备吊装运走即可另建一站，没有任何土建、施工等损失，方便、快捷；
5、可作为移动加气站：整套设备可以放在拖车底盘上面，需要移动时用牵引头即可拖走，实现可移动加气。
6.生产能力强：
小时处理能力1000Nm3，日处理能力15000 Nm3（按每天运行15小时计算），可满足400-600辆出租车或150-250辆公交车正常加气
该产品已知实际运行最大加气量每天2.17万方
缺点：
1套撬装式CNG液压加气装置通常配置2部液压子站专用拖车和1辆牵引车头，投资总额为520万元左右，该费用不包括场地费用和配电费用。
投资较高。
L-CNG撬装加气站技术方案及说明
L-CNG橇装式加气站技术方案及说明1、设备总体说明LCNG加气站是LNG液体通过低温高压柱塞泵加压到25MPa，高压LNG液体在高压空温式汽化器中直接汽化成25MPa的高压压缩天然气（简称“CNG”），由于高压空温式汽化器的传热形式，高压空温式汽化器后的CNG的温度一般低于环境温度5～10℃，对于冬季环境温度低于0℃的地区，应考虑将CNG经过水浴式复热器二次加热，符合温度要求的CNG高压压缩天然气经顺序控制盘充入储气瓶组，储气瓶组中的CNG经过三线双枪加气机将CNG 充入天然气汽车。
LCNG加气站主要由LNG储罐、增压汽化器、低温高压柱塞泵、高压空温式气化器、顺序控制盘、储气瓶组、CNG加气机、低压EAG加热器、管路部分、电气系统、控制仪表系统组成。
LCNG加气站可根据用户的要求采用橇装站的建站方式。
橇装式LCNG汽车加气站中，低温高压柱塞泵、高压空温式气化器、管路部分采用整体成橇，LNG低温储罐、增压汽化器、低压EAG加热器整体成橇，水浴式高压复热器（选装）、顺序控制盘、储气瓶组、CNG加气机根据用户要求现场安装；控制柜、PLC、工控机等控制装置安装在安全区域。
设备安装时，将储气瓶组、顺序控制盘、加气机安装到基础上，将控制柜（含PLC）、安装到控制室内，通过管道将各设备连接完成， LNG储罐撬体与低温高压柱塞泵撬体的连接管路可采用外保温或真空保温管道的形式。
LCNG加气站的设计、制造、选用材料应遵循下述标准：GB50156《汽车加油加气站设计与施工规范（2006版）》GB/T 20368《液化天然气（LNG）生产、储存和装运》GB50028《城镇燃气设计规范》NFPA52《车辆燃料系统规范》（参考）GB/T14976 《流体输送用不锈钢无缝钢管》GB50058《爆炸和火灾危险环境电力装置设计规范》GB50054《低压配电设计规范》GB50034《工业企业照明设计标准》GB18047《车用压缩天然气》GB3836.1《爆炸性气体环境用电器设备第1部分通用要求》GB3836.2《爆炸性气体环境用电器设备第2部分隔爆型“d”》低温储罐的设计、制造应符合下述标准：GB150 《钢制压力容器》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB18442 《低温绝热压力容器》GB/T18443.1～5 《低温绝热压力容器试验方法》JB/T4780 《液化天然气罐式集装箱》（参照）HG20584 《钢制化工容器制造技术要求》GB986-88 《埋弧自动焊焊缝坡口的基本形式及尺寸》GB8923-88 《涂装前钢板表面锈蚀等级和除锈等级》JB4708 《钢制压力容器焊接工艺评定》JB4709 《钢制压力容器焊接工艺规程》JB4728 《压力容器用不锈钢锻件》JB/T4730 《承压设备无损检测》GB713 《压力容器用钢板》GB/T14976 《流体输送用不锈钢无缝钢管》JB/T9072 《固定式真空粉末绝热低温液体储槽》储气瓶的设计、制造应符合下述标准要求：JB4732-95 《钢制压力容器－分析设计标准》Q/SHJ20-2007 《大容积钢质无缝气瓶》GB/T19158 《站用压缩天然气钢瓶》《气瓶安全技术监察规程》（2000年版）1.1设计规模：该加气站设计规模为平均日销售CNG15000～20000Nm3（约合LNG液体为25～33m3），可满足1200车次/天CNG出租车或满足250车次/天CNG公交车的加气需求，根据CNG的加气量以及加气站日常运行的要求选定储罐为50m3，根据设备集成的需要LNG储罐选择卧式储罐；根据加气车辆的要求选择4台CNG三线双枪加气机。
移动式(橇装式)LNGLCNGCNG汽车加气站介绍
汇森能源设备移动式（橇装式）LNG/LCNG/CNG汽车加气站介绍一．概述1．天然气燃料的优点以天然气代替汽油和柴油作为汽车燃料，可降低尾气污染物的排放，是解决城市大气污染的有效措施。
压缩天然气(CNG)汽车在我国已有迅速发展。
LNG汽车技术在20世纪80年代，美国、加拿大、德国和法国等国开始研究，90年代初技术已趋成熟，并开始推广。
天然气(NG)是一种清洁、高效、优质能源，在世界各国得到广泛的利用。
液化天然气(LNG)是将天然气在-162℃常压下转成液态，其液化后的体积为常压下气态的1/600～625,小于压缩天然气(CNG)的体积；而CNG是将常温常压下的天然气压缩到20～25MPa后的高压天然气，其体积为常温常压下气态的1/200～250,是LNG体积的2.5～3.0倍。
因同容积LNG储罐装载天然气是CNG的2.5倍，大型LNG货车一次加气可连续行驶l000～1300 km,非常适合长距离运输。
公交车使用CNG和使用LNG的汽车的燃料系统各项指标的对比表如下：公交车分别使用汽油、压缩天然气和液化天然气时的主要数据表如下：2．L-CNG汽车加气站技术由于CNG具有体积较小、储存效率较高和运输较方便等优势；既可以将其作为民用、工业和城市燃气调峰，也可作为汽车燃料，即CNG汽车。
目前，我国CNG汽车在、、、、、等许多城市得到了迅猛发展，全国天然气汽车的拥有量已超10万辆。
但是对天然气气源和天然气管网的依赖性较强，必须建天然气管道或在有天然气管网的地点才能建CNG加气站等相应的基础设施。
LCNG汽车加气站是将低压(0～0.8MPa)、低温(-162℃～145℃)的LNG 转变成常温、高压(20～25MPa)天然气的汽车加气站。
其主要设备包括：LNG 储罐(钢瓶)、LNG低温高压泵、高压汽化器、CNG储气库(井、瓶组)、顺序控制盘、售气机、自控系统等。
该工艺是利用LNG低温高压泵将LNG增压到25.0MPa来完成低压变高压的过程。
撬装式CNG液压加气装置介绍
撬装式CNG液压加气装置设备介绍一、设备功能与投资该产品是在我公司原有液压式天然气加气子站基础上研发制造，做为撬装式相对可移动的天然气加气子站，给NGV汽车加气。
1、气源：压缩天然气2、设备型号：MND1000/202、生产能力：小时处理能力1000Nm3日处理能力15000 Nm3（按每天运行15小时计算）可满足400-600辆出租车或150-250辆公交车正常加气该产品已知实际运行最大加气量每天2.17万方3、主要配置基本配置：除电源以外的全套加气设备（包括单线单枪加气机2台）选配：单线双枪加气机2台（给出租车加气）电加热装置（适用于北方寒冷地区）油冷却装置（适用于南方高温地区）换向型液压子站（配套16阀子站拖车时选用）4、外接电源：MND1000/20型：主电机功率：30KW，运行总功率：≤35KW 380V/50HZ dⅡBT4建议配置变电器：不小于50KV A5、投资概算根据我公司液压子站运行经验，1套撬装式CNG液压加气装置通常配置2部液压子站专用拖车和1辆牵引车头，投资总额为520万元左右，该费用不包括场地费用和配电费用。
二、液压子站工作原理该技术利用特殊性质的液体，用高压泵（压力不高于22MPa）直接将液体充入CNG拖车的储气钢瓶中，将钢瓶内的压缩天然气推出，再通过单线加气机把高压天然气充入NGV汽车的储气瓶内，达到给汽车加气的目的，不需采用其他增压设备（图一）。
当刚刚开始启动设备或PLC控制系统监测到液压系统压力低时，液压泵开始工作，向CNG拖车钢瓶内充入高压液体介质；在液压泵出口设有压力控制阀，并设有压力图一传感器，压力控制阀设定液体出口压力控制范围20～22MPa（由用户设定）。
当液压系统压力达到高限22MPa（或用户设定值）时，压力控制阀停止向高压系统供液，并通过旁通回路把高压液体回流到液体储罐中；液压泵经一定时间的延时，如果系统压力仍然不降，则液压泵停止工作；当系统压力降至底限20MPa（或用户设定值）时，液压泵重新开始工作。
节能液压式CNG汽车加气子站的应用
性能 ， 氧化 性 、 乳化 性 、 剪切 等 性 能 均有 较 抗 抗 抗
高的要求 。这 里 要着 重 说 明 的是 ， 由于 在运 行 过
站 的 占地 面 积 不 到 ９０ｍ 。在 高地 价 的 大 中城 ０ ２ 市 明显 降低 了建设 工程 在土地 方面 的投资 。这种 站 机动灵 活 ， 动 方便 ， 设 备 到场 后 连 接 管线 ， 移 从 调试 设备 ， 一天可 完成 ， 建设周 期非 常短 。同时 办 理 各种 营业手续也 比较 简单便捷 。
组成。
关 键词 ：Ｎ 加气 子 站 Ｃ Ｇ
构成
运行
问题
目前 ， 中城 市 的工 业 用 地 非 常 紧 张 ， 据 大 根 《 车 加 油 加 气 站 设 计 与 施 工 规 范》 Ｂ ０ ５－ 汽 Ｇ ５ １６
２０ ０ ６的要求 ， 加气 站 的选 址 非 常 严 格 ， 与周 边 的
摘 要 ： 绍 了节 能液压 式 Ｃ Ｇ 汽 车加 气 子站 的 构 介 Ｎ
１ ２ 主 要 配 置 ．
成 、 艺流程 、 点 以及运 行 情况 ， 工 特 并提 出运行 中要 解 决
的 问题 。
（） １液压 增 压 撬体 。主要 由高 压泵 、 滤器 、 过 溢流 阀 、 液压 油 储 罐 、 回油 管 路 系统 ， 油 控 制 注 注 阀、 电液 阀及 管路 附件和 拖车升 降 系统 组成 。 （ ） 动系统 。主要 由小 型空气压 缩机 、 源 ２气 气 净化 装 置 、 附式 干 燥 机 、 动 执 行 器 及 气 管 等 吸 气
应运 而生 ， 占地 面积小 ， 资见效快 。现将 其 应 它 投
用介绍 于后 。
信号 ， 由控制装置发出声光报警信号， 提醒操作人 员作处 理 ； 果 橇 体 内泄 漏 的燃 气 体 积浓 度 达 到 如
CNG调压撬安全操作规程
CNG调压撬安全操作规程一、引言CNG（压缩天然气）是一种清洁、高效的能源，被广泛应用于交通运输、工业生产等领域。
调压撬是CNG系统中的重要设备，其正确使用和操作对于保证CNG系统的安全和稳定运行至关重要。
本文将介绍CNG调压撬的安全操作规程。
二、调压撬的基本原理调压撬是将高压CNG转换为低压CNG的装置，其基本原理是通过减小流体通过装置的截面积，从而实现压力的降低。
调压撬的主要组成部分包括调压阀、压力表、控制系统等。
三、调压撬的安装与调试1. 安装前准备工作在安装调压撬之前，必须进行以下准备工作：1.1 确保调压撬的型号和规格符合设计要求。
1.2 检查调压撬的外观是否完好，无损伤或泄漏现象。
1.3 检查调压撬的附件是否齐全，并符合技术要求。
2. 安装调压撬2.1 根据设计要求和施工图纸，确定调压撬的安装位置。
2.2 采用专用工具进行调压撬的安装，确保安装牢固可靠。
3. 调试调压撬3.1 在调压撬安装完成后，应首先检查撬体各部件是否连接紧固，防止泄漏。
3.2 将压力表安装在调压撬上，以监测调压撬的工作状态。
3.3 打开供气阀门，逐渐调节调压撬的开度，观察压力表指示的压力变化。
3.4 当压力稳定在设计要求的范围内时，调压撬的调试工作完成。
四、调压撬的日常操作1. 操作人员应熟悉调压撬的结构和原理，并具备相关的操作技能。
2. 在操作调压撬之前，必须先检查撬体的各部位是否连接好，并确保无泄漏现象。
3. 打开供气阀门，逐渐调节调压撬的开度，使压力逐渐升高。
4. 当压力达到设计要求时，应及时将调压撬的开度调节到合适的位置，保持系统的稳定工作状态。
5. 定期检查调压撬的工作状态，包括检查压力表的读数、检查调压撬本体是否有泄漏等情况。
6. 若发现调压撬工作异常或有泄漏现象时，应立即停止使用，并进行检修或更换。
五、调压撬的维护与保养1. 定期进行调压撬的维护保养工作，包括清洗调压撬、检查阀门、润滑部件等。
2. 定期校准压力表，确保其准确度。
液压式CNG汽车加气装置
本文 中 的 Ｃ Ｇ气 瓶车 是在 普通 Ｃ Ｇ气瓶 车基 Ｎ Ｎ
础上 改装 而成 的 ， 结 构见 图 ２ 其 。每 辆 Ｃ Ｇ气瓶 车 Ｎ 都有 ８个储 气瓶 ， 了简化 图形 ， ２中只 画 出 ２个 为 图
・
Ｂ ５ － １
第３ Ｏ卷 第 １ 期 ０
煤 气 与 热 力
ｗ ｗ ｗｔｇｓｅ ．ｏ ｗ ．ａ ｒ ｈａ ｃｒ ｅａ ｔ ｎ
第３ ０卷
第ｌ Ｏ期
煤 气 与 热 力
ＣＡＳ＆ ＨＥ ＡＴ
Ｖｏ ． ０ Ｎｏ． ０ １３ １
２１ ０ ０年 １ ０月
攀 葶
０ｔ ００ ｃ ．２ １
蕤 缩然 鏊 压天气
＆ ％ ％
液 压 式 Ｃ Ｇ汽 车加 气 装 置 Ｎ
王 晓 强 （ 安瑞科 （ 坊） 廊 能源装备 集成有限公 司 ，河北 廊坊 ０ ５ ０ ） ６ ０ １
摘 要 ： 论述 了液压 式 Ｃ Ｇ汽车加 气加 气装 置的设 备组 成 、 压原 理 、 Ｎ 增 工作 流程 、 力控制 、 压
注 液量控制 。在 液压介 质 温度控 制 、 气流程 、 排 降低 起动 电流等方 面进行 了改进 。与压 缩机加 气装 置相 比 。 压式 Ｃ Ｇ汽车加 气装 置能耗 低 ， 气率 高， 气速 度 稳 定 ， 气温 升 小 ， 备 结 构 简单 ， 液 Ｎ 取 加 排 设
１ 液压式 Ｃ Ｇ汽车加 气装置 简介 Ｎ
液压式 Ｃ Ｇ汽 车加 气装 置适 用 于 Ｃ Ｇ加 气 子 Ｎ Ｎ 站 的建 设 ， 没有 管 输 天 然气 的情 况 下 ， Ｃ Ｇ气 在 用 Ｎ
Ｃ Ｇ气 瓶 车 、 压 式 增 压 装 置 、 制 柜 、 气 压 缩 Ｎ 液 控 空
