第8章 脉冲波形的产生和整形习题答案

第八章脉冲波形的产生和变换一、填空题1。

(10-1中）矩形脉冲的获取方法通常有两种:一种是________________；另一种是________________________。

2。

（10-1易）占空比是_________与_______的比值.3．（10-4中）555定时器的最后数码为555的是（a。

T T L,b。

C M O S）产品,为7555的是（a.T T L,b。

C M O S）产品。

4．（10-3中）施密特触发器具有现象；单稳触发器只有个稳定状态。

5．（易,中）常见的脉冲产生电路有,常见的脉冲整形电路有、。

6．（中)为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入.7.（10-3易）在数字系统中,单稳态触发器一般用于______、______、______等.8。

（10-3中）施密特触发器除了可作矩形脉冲整形电路外，还可以作为________、_________。

9.（10-2易)多谐振荡器在工作过程中不存在稳定状态,故又称为________。

10。

（10—2中）由门电路组成的多谐振荡器有多种电路形式，但它们均具有如下共同特点：首先，电路中含有________，如门电路、电压比较器、BJT 等.这些器件主要用来产生________；其次，具有________，将输出电压器恰当的反馈给开关器件使之改变输出状态；另外，还有，利用RC电路的充、放电特性可实现_______，以获得所需要的振荡频率.在许多实用电路中，反馈网络兼有_____作用.11。

（10—3易）单稳态触发器的工作原理是：没有触发信号时，电路处于一种_______。

外加触发信号，电路由_____翻转到_____。

电容充电时,电路由______自动返回至______。

二、选择题1．(10-2中）下面是脉冲整形电路的是( ).A.多谐振荡器B.J K触发器C。

施密特触发器 D.D触发器2．（10—2中）多谐振荡器可产生（）.A.正弦波B。

习题八答案1． 试比较多谐振荡器、单稳态触发器、施密特触发器的工作特点，并说明每种电路的主要用途。

答：多谐振荡器是一种自激振荡电路，不需要外加输入信号，它没有稳定状态，只有两个暂稳态。

暂稳态间的相互转换完全靠电路本身电容的充电和放电自动完成。

改变外接R 、C 定时元件数值的大小，可调节振荡频率。

施密特触发器具有回差特性，它有两个稳定状态，有两个不同的触发电平。

施密特触发器可将任意波形变换成矩形脉冲，输出脉冲宽度取决于输入信号的波形和回差电压的大小。

单稳态触发器有一个稳定状态和一个暂稳态。

输入信号起到触发电路进入暂稳态的作用，其输出脉冲的宽度取决于电路本身 R 、C 定时元件的数值。

改变 R 、C 定时元件的数值可调节输出脉冲的宽度。

多谐振荡器是常用的矩形脉冲产生电路。

施密特触发器和单稳态触发器是两种常用的整形电路。

施密特触发器可用来进行整形、幅度鉴别、构成多谐振荡器等。

单稳态触发器常用于脉冲的延时、定时和整形等。

２．在图8.2所示５５５集成定时器中，输出电压uo 为高电平ＵＯＨ、低电平ＵＯＬ及保持原来状态不变的输入信号条件各是什么？假定ＵＣＯ端已通过0.01μF 接地，u D 端悬空。

答：当1=R 时， TR U <3V CC ，则C 2输出低电平， 1=Q ，OH o U u =。

当1=R 时， TH U >32V CC ，TR U >3V CC ，则C 1输出低电平、C 2输出高电平，1=Q 、0=Q ，OL o U u =。

当1=R 时， TH U <32V CC，TR U >3V CC ，则C 1C 2输出均为高电平，基本RS 触发器保持原来状态不变，因此o u 保持原来状态不变。

３．在图8.3所示多谐振荡器中，欲降低电路振荡频率，试说明下面列举的各种方法中，哪些是正确的，为什么？1） 加大R 1的阻值； 2） 加大R 2的阻值； 3） 减小C 的容量。

答：根据式（8-2）()ln221121C R R T f +==可知，1）2）两种方法是正确的。

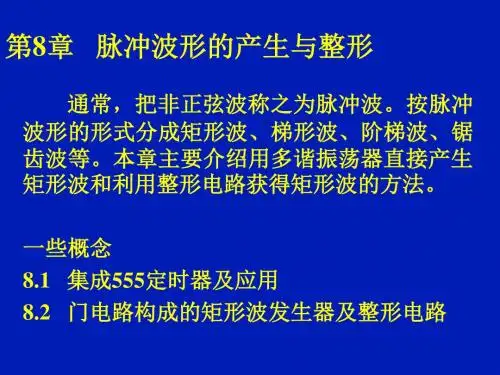

第八章脉冲产生与整形在时序电路中，常常需要用到不同幅度、宽度以及具有陡峭边沿的脉冲信号。

事实上，数字系统几乎离不开脉冲信号。

获取这些脉冲信号的方法通常有两种：直接产生或者利用已有信号变换得到。

本章主要讨论常用的脉冲产生和整形电路的结构、工作原理、性能分析等，常见的脉冲电路有：单稳态触发器、施密特触发器和多谐振荡器。

第一节基本知识、重点与难点一、基本知识（一）常用脉冲产生和整形电路1. 施密特触发器（1）电路特点施密特触发器是常用的脉冲变换和脉冲整形电路。

电路主要有两个特点：一是施密特触发器是电平型触发电路；二是施密特触发器电压传输特性具有回差特性，或称滞回特性。

输入信号在低电平上升过程中，电路输出状态发生转换时对应的输入电平称为正向阈值电压U T+，输入信号在高电平下降过程中，电路状态转换对应的输入电平称为负向阈值电压U T－，U T+与U T－的差值称为回差电压ΔU T。

（2）电路构成及参数施密特触发器有多种构成方式，如：门电路构成、集成施密特触发器、555定时器构成。

主要电路参数：正向阈值电压U T+、负向阈值电压U T－和回差电压ΔU T。

（3）电路应用施密特触发器主要应用范围：波形变换、波形整形和幅度鉴别等。

2. 单稳态触发器（1）电路特点单稳态触发器特点如下：①单稳态触发器有稳态和暂稳态两个不同的工作状态；②在外加触发信号的作用下，触发器可以从稳态翻转到暂稳态，暂稳态维持一段时间，自动返回原稳态；③暂稳态维持时间的长短取决于电路参数R和C。

（2）电路构成及参数单稳态触发器有多种构成方式，如：门电路构成的积分型单稳态触发器、门电路构成的微分型单稳态触发器、集成单稳态触发器、555定时器构成的单稳态触发器等。

主要电路参数：暂稳态的维持时间t w、恢复时间t re 、分辨时间t d、输出脉冲幅度U m。

（3）电路应用单稳态触发器主要应用范围：定时、延时、脉冲波形整形等。

3. 多谐振荡器多谐振荡器是一种自激振荡器，接通电源后，就可以自动产生矩形脉冲，是数字系统中产生脉冲信号的主要电路。

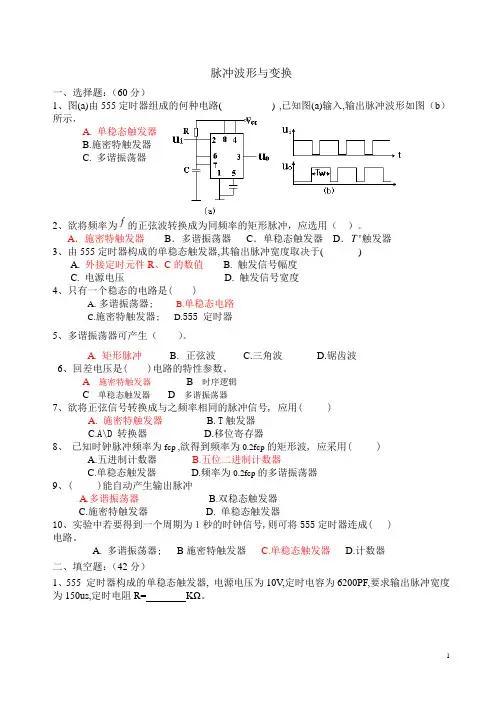

脉冲波形与变换一、选择题：（60分）1、图(a)由555定时器组成的何种电路( ),已知图(a)输入,输出脉冲波形如图（b）所示，A. 单稳态触发器B.施密特触发器C. 多谐振荡器2、欲将频率为f的正弦波转换成为同频率的矩形脉冲，应选用（）。

A．施密特触发器B．多谐振荡器C．单稳态触发器D．'T触发器3、由555定时器构成的单稳态触发器,其输出脉冲宽度取决于( )A. 外接定时元件R、C的数值B. 触发信号幅度C. 电源电压D. 触发信号宽度4、只有一个稳态的电路是( )A.多谐振荡器;B.单稳态电路C.施密特触发器;D.555 定时器5、多谐振荡器可产生（）。

A. 矩形脉冲B.正弦波C.三角波D.锯齿波6、回差电压是( )电路的特性参数。

A 施密特触发器B时序逻辑C单稳态触发器D多谐振荡器7、欲将正弦信号转换成与之频率相同的脉冲信号, 应用( )A.施密特触发器B.T触发器C.A\D 转换器D.移位寄存器8、已知时钟脉冲频率为fcp ,欲得到频率为0.2fcp的矩形波, 应采用( )A.五进制计数器B.五位二进制计数器C.单稳态触发器D.频率为0.2fcp的多谐振荡器9、( )能自动产生输出脉冲A.多谐振荡器B.双稳态触发器C.施密特触发器D.单稳态触发器10、实验中若要得到一个周期为１秒的时钟信号,则可将555定时器连成( )电路。

A.多谐振荡器; B施密特触发器 C.单稳态触发器 D.计数器二、填空题：（42分）1、555 定时器构成的单稳态触发器, 电源电压为10V,定时电容为6200PF,要求输出脉冲宽度为150us,定时电阻R= KΩ。

2、图1所示施密特触发器具有 特性，且上限阈值 电压U T+为 ，下限阈值电压U T －为 。

3、施密特触发器的主要特性是____________。

4、单稳态触发器的工作特点是__________________________________。

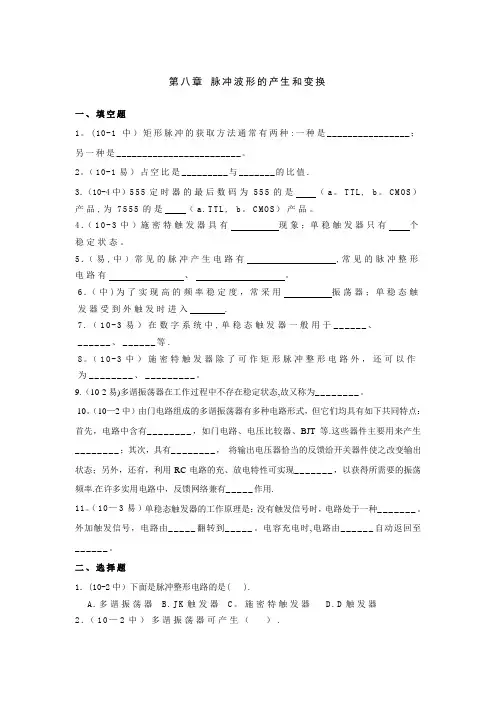

第八章脉冲波形的产生和变换一、填空题1.(10-1中)矩形脉冲的获取方法通常有两种：一种是________________；另一种是________________________。

2.（10-1易）占空比是_________与_______的比值。

3．（10-4中）555定时器的最后数码为555的是（a.T T L,b.C M O S）产品，为7555的是（a.T T L,b.C M O S）产品。

4．（10-3中）施密特触发器具有现象；单稳触发器只有个稳定状态。

5．（易，中）常见的脉冲产生电路有，常见的脉冲整形电路有、。

6．（中）为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入。

7.（10-3易）在数字系统中，单稳态触发器一般用于______、______、______等。

8.（10-3中）施密特触发器除了可作矩形脉冲整形电路外，还可以作为________、_________。

9.（10-2易）多谐振荡器在工作过程中不存在稳定状态，故又称为________。

10.（10-2中）由门电路组成的多谐振荡器有多种电路形式，但它们均具有如下共同特点: 首先，电路中含有________，如门电路、电压比较器、BJT 等。

这些器件主要用来产生________；其次，具有________, 将输出电压器恰当的反馈给开关器件使之改变输出状态；另外，还有，利用RC电路的充、放电特性可实现_______，以获得所需要的振荡频率。

在许多实用电路中，反馈网络兼有_____作用。

11.（10-3易）单稳态触发器的工作原理是：没有触发信号时，电路处于一种_______。

外加触发信号，电路由_____翻转到_____。

电容充电时，电路由______自动返回至______。

二、选择题1．（10-2中）下面是脉冲整形电路的是（）。

A.多谐振荡器B.J K触发器C.施密特触发器D.D触发器2．（10-2中）多谐振荡器可产生（）。
