OCCUPATION 1912011 10由公式（2）可知，塑料的收缩率S j 越大，制品脱模后收缩越大，尺寸变得越小，而当填充型腔时未能填满型腔，则制品脱模后尺寸收缩得更小，成为废品。
而材料POM 的收缩率大，介于1.2％到3.0％之间。
所以远离主流道的产品无法正确成型。
在原有分流道分岔处加挖一个R5，H10的凹坑，如图5、图6所示。
用此改进后的浇注系统生产，物料进入分流道后，仍会因摩擦而造成内外温度不一致，流动速度不一致，但是经过分流道凹坑后，全部物料再次融合后再次分配给次分流道，这时物料的温度速度都一致，从而确保了物料进入每个型腔的时间都一致，保证了每个型腔同时成型产品。
加工方法：第一种方法：直接采用φ5的球头铣刀沿着分流道中心线加工出分流道和分流道凹坑。
这时刀具的精度就决定了分流道的加工精度，稳定性相对较差。
第二种方法：采用数铣方法，利用相关软件对分流道形状进行编程，采用Ø4的球头铣刀加工，这时分流道的加工精度由程序决定，稳定性相对较好。
（作者单位：广东省机械技师学院）图6 改进后的浇注系统图5 改进的分流道局部图沥青混凝土摊铺机的选型与注意事项文/方根祥沥青混凝土摊铺机是公路建设和养护的主要设备之一，摊铺机是一种集机、电、液于一体，自动化程度高，功能多样，控制精度较高的大型施工机械。
摊铺机工作质量直接影响到施工质量、施工进度与工程成本。
因此，为确保机具良好的作业状态，合理选择沥青混凝土摊铺机的技术状态是保证整个工程质量以及施工进度的关键。
一、现代沥青混凝土摊铺机技术特点１．基本性能分类沥青混凝土摊铺机为满足各种摊铺宽度要求，可分为小型(小于3.6m)、中型(4～6m)、大型(7～9m)、超大型(大于12m)；按动力传动方式，可分为机械式和液压式；按行走方式可分为拖式和自行式；按熨平板的延伸方式，可分为机械加长式和液压伸缩式；按熨平板的加热方式，可分为燃气加热式、燃油加热式和电加热式。
摊铺机的分类及分类方式摊铺机是一种用于道路、桥梁、停车场等场所的建筑设备，它能够将沥青、混凝土等材料均匀地摊铺在地面上，从而使地面变得平整、坚固。
摊铺机的分类主要可以从以下几个方面进行。
一、按照摊铺方式分类1. 静态压实型摊铺机：静态压实型摊铺机主要通过自身重量进行压实，适用于较小的工程项目。
它通常具有较小的工作宽度和较低的工作速度，可以在狭窄的空间中操作。
2. 动态压实型摊铺机：动态压实型摊铺机通过振动和压实装置来实现摊铺，适用于大型工程项目。
它通常具有较大的工作宽度和较高的工作速度，可以快速完成大面积的摊铺工作。
二、按照摊铺材料分类1. 沥青摊铺机：沥青摊铺机主要用于沥青路面的施工，它能够将沥青均匀地摊铺在地面上，并通过压实装置将其压实。
沥青摊铺机通常具有较大的工作宽度和较高的工作效率，能够在较短的时间内完成大面积的摊铺工作。
2. 混凝土摊铺机：混凝土摊铺机主要用于混凝土路面的施工，它能够将混凝土均匀地摊铺在地面上，并通过振动装置将其压实。
混凝土摊铺机通常具有较大的工作宽度和较高的工作效率，能够在较短的时间内完成大面积的摊铺工作。
三、按照移动方式分类1. 履带式摊铺机：履带式摊铺机通过履带来进行移动，具有较好的通过性能和稳定性，适用于复杂地形的施工场所。
履带式摊铺机通常具有较大的工作宽度和较高的工作效率，能够在较短的时间内完成大面积的摊铺工作。
2. 轮胎式摊铺机：轮胎式摊铺机通过轮胎来进行移动，具有较快的移动速度和较好的操控性能，适用于平整的施工场所。
轮胎式摊铺机通常具有较小的工作宽度和较低的工作效率，适用于较小的工程项目。
四、按照操作方式分类1. 手推式摊铺机：手推式摊铺机需要人工推动来进行摊铺，适用于小面积的施工场所。
手推式摊铺机通常具有较小的工作宽度和较低的工作效率，适用于较小的工程项目。
2. 自走式摊铺机：自走式摊铺机具有自主行驶功能，可以在施工过程中自动前进或后退。
自走式摊铺机通常具有较大的工作宽度和较高的工作效率，能够在较短的时间内完成大面积的摊铺工作。

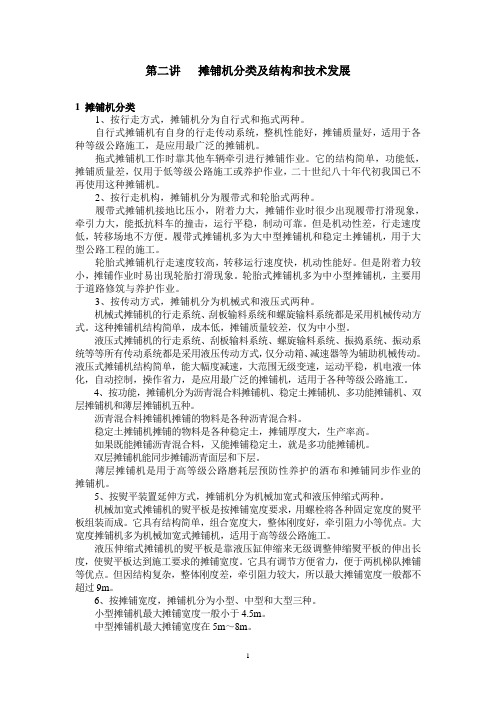

第二讲摊铺机分类及结构和技术发展1 摊铺机分类1、按行走方式，摊铺机分为自行式和拖式两种。
自行式摊铺机有自身的行走传动系统，整机性能好，摊铺质量好，适用于各种等级公路施工，是应用最广泛的摊铺机。
拖式摊铺机工作时靠其他车辆牵引进行摊铺作业。
它的结构简单，功能低，摊铺质量差，仅用于低等级公路施工或养护作业，二十世纪八十年代初我国已不再使用这种摊铺机。
2、按行走机构，摊铺机分为履带式和轮胎式两种。
履带式摊铺机接地比压小，附着力大，摊铺作业时很少出现履带打滑现象，牵引力大，能抵抗料车的撞击，运行平稳，制动可靠。
但是机动性差，行走速度低，转移场地不方便。
履带式摊铺机多为大中型摊铺机和稳定土摊铺机，用于大型公路工程的施工。
轮胎式摊铺机行走速度较高，转移运行速度快，机动性能好。
但是附着力较小，摊铺作业时易出现轮胎打滑现象。
轮胎式摊铺机多为中小型摊铺机，主要用于道路修筑与养护作业。
3、按传动方式，摊铺机分为机械式和液压式两种。
机械式摊铺机的行走系统、刮板输料系统和螺旋输料系统都是采用机械传动方式。
这种摊铺机结构简单，成本低，摊铺质量较差，仅为中小型。
液压式摊铺机的行走系统、刮板输料系统、螺旋输料系统、振捣系统、振动系统等等所有传动系统都是采用液压传动方式，仅分动箱、减速器等为辅助机械传动。
液压式摊铺机结构简单，能大幅度减速，大范围无级变速，运动平稳，机电液一体化，自动控制，操作省力，是应用最广泛的摊铺机，适用于各种等级公路施工。
4、按功能，摊铺机分为沥青混合料摊铺机、稳定土摊铺机、多功能摊铺机、双层摊铺机和薄层摊铺机五种。
沥青混合料摊铺机摊铺的物料是各种沥青混合料。
稳定土摊铺机摊铺的物料是各种稳定土，摊铺厚度大，生产率高。
如果既能摊铺沥青混合料，又能摊铺稳定土，就是多功能摊铺机。
双层摊铺机能同步摊铺沥青面层和下层。
薄层摊铺机是用于高等级公路磨耗层预防性养护的洒布和摊铺同步作业的摊铺机。
5、按熨平装置延伸方式，摊铺机分为机械加宽式和液压伸缩式两种。
沥青混凝土摊铺机的分类及其特点沥青混凝土摊铺机的分类及其特点一、概况沥青商品混凝土摊铺机是铺筑沥青路面的专用施工机械，其作用是将拌制好的沥青商品混凝土均匀地摊铺在路面底基层上，并保证摊铺层厚度、宽度、路面拱度、平整度、密实度等达到施工要求。
它广泛用于公路、城市道路、大型货场、机场码头等工程中沥青商品混凝土摊铺作业，可大幅度降低施工人员的劳动强度，加快施工进度，保证所铺路面的质量。
沥青商品混凝土摊铺机与自卸车、压路机联合，进行沥青商品混凝土摊铺机械化施工。
自卸车将沥青商品混凝土运至施工现场，倒车行驶至摊铺机前，将后轮抵靠在摊铺机的顶推滚轮上，变速器放在空挡位置，当自卸车将部分沥青商品混凝土卸入摊铺机接料斗内，由刮板输送机、螺旋摊铺器送至摊铺面后，摊铺机以稳定速度顶推着自卸车向前行驶，自卸车边前进边卸料使摊铺机实现连续摊铺。
摊铺后的沥青商品混凝土层由振捣器初步振实，再由熨平器整平。
沥青商品混凝土摊铺机还可用于摊铺各种材料的基层和面层，倒如摊铺防护墙、铁路路基、PCC基础层材料、稳定土等。
现代沥青商品混凝土摊铺机采用全液压驱动和电子控制、中央自动集中润滑、液压振动、液压无级调节摊铺宽度等新技术，自动化程度高，操作简单方便，并设有自动找平装置、卸载装置、闭锁装置，保证了摊铺面的平整度和质量。
摊铺机上有可以加热的熨平装置，能在较冷的气候条件下施工。
二、分类及特点沥青商品混凝土摊铺机分类及特点如下：（1）按摊铺宽度分类，沥青摊铺机可分为小型、中型、大型、超大型等四类。
1）小型机的最大摊铺宽度一般小于3600mm，用于路面养护和城市道路的修筑工程。
2）中型机的摊铺宽度为4000-6000mm，用于一般公路路面的修筑和养护工程。
3）大型机的摊铺宽度在7000-9000mm之间，主要用于高等级公路路面施工。
4）超大型机的摊铺宽度为≥12000mm，主要用于高速公路、机场、码头、广场等大面积沥青商品混凝土路面施工，设有自动找平装置的大型、超大型摊铺机摊铺的路面，纵向接缝少，整体性和平整度好。
沥青混凝土摊铺机选型【技术控】沥青混凝土摊铺机选型沥青混凝土摊铺机是一种集机、电、液、人工智能于一体的高科技产品。
随着高等级公路和城市道路的蓬勃发展,沥青摊铺机在路面施工中地位举足轻重,对沥青摊铺机的要求也越来越高。
如何选择技术性能优越、可靠性强、适用性好、经济性好的沥青混凝土摊铺机就显得尤为重要。
本机械结构及性能分析一、液压系统沥青混凝土摊铺机的行走转向系统、螺旋、刮板系统及其它辅助系统都经历了由机械传动到液压传动的变革,液压传动以其高的传动效率、灵活的传动方式、优越的控制性能和高可靠性低故障率成为主流;液压系统也经历了由初始的开环式系统到闭环式系统的变革,开环系统由于不易无级调速、元件分散、效率低、不易连续控制的缺陷,逐渐被闭环控制系统所取代。
二、行走驱动机构国内外大中型摊铺机均采用履带行走机构,履带行走机构以接地比压小、附着性能好、摊铺平整度好,而得到广泛的应用;驱动装置,过去都采用液压马达加链条或减速器组合形式,现在都采用液压马达加行星齿轮减速器,配套驱于一致。
轮胎式行走机构用于中小型摊铺机上,以其高机动性能、低摊铺幅度的自身特点在低端摊铺机上广泛应用。
三、机电液一体化现代化的沥青摊铺机已发展成为机械、电控、液压传动与人工智能为一体的先进设备,依靠电控可以实现恒速摊铺、直线行走、圆滑转向、输料比例控制、振捣频率预选、熨平装置的浮动、提升、下降、锁定、增压、减压、延时、平整摊铺、电气故障报警和故障部位识别等功能。
四、恒速控制系统摊铺机摊铺速度的不稳定,是影响摊铺路面平整度的主要因素。
速度不稳定的主要原因有:①发动机转速的变化。
② 液压元件容积率的变化。
③ 履带滑转率的变化。
这三方面均与摊铺作业中负载的突然变化有关。
摊铺机的恒速不能仅通过控制发动机的油门或手动控制行走变量泵来实现(不能保证摊铺速度的精确控制) ,现代化的摊铺机大都通过在行走液压马达安装速度传感器,将检测到的速度信号与设定速度进行对比处理,然后输出信号控制行走变量泵;同时安装恒功率控制系统也是保证在负荷突然增大时发动机不掉速的有效手段,即各系统自动分配功率,当出现发动机掉速时,螺旋和振捣消耗功率大的系统,自动调整螺旋转速及振捣频率,降低液压系统功率,避免掉速,实现匀速摊铺,保证平整度。
沥青混合料摊铺机概况一、沥青混合料摊铺机的用途沥青混合料摊铺机（以下简称沥青摊铺机）是沥青路面专用施工机械，是将拌制好的沥青混合料均匀地摊铺在路面底基层或基层上，构成沥青混合料基层或沥青混合料面层。
沥青摊铺机能够准确地保证摊铺层的厚度、宽度、路面拱度。
平整度。
密实度，因而广泛用于公路、城市道路。
大型货场、停车场、码头和机场等工程中的沥青混合料摊铺作业，也可用于稳定材料和干硬性水泥混合料的摊铺作业目前作业在我国高等级公路工地上的摊铺机，多为进口摊铺机，其中使用最多的是德国V GELE和ABG两家公司的产品。
自称摊铺机整机技术世界领先的美国BLAW-KNOX公司产品，也已打入我国筑路市场。
据讲，仅近两年来已在我国销售了24台之多。
这些摊铺机性能优越，自动化程度很高，可谓之近代摊铺机。
近代摊铺机是集机、电、液技术为一体的非常复杂的机械，掌握它要涉及到多方面的专业知识，这对非筑路机械专业人员而言，并非易事。
然而对它有着一般的了解，却又是路面施工技术人员及监理人员应必备的知识之一，否则，很难把握路面施工管理和保证路面质量。
笔者在学习了有关摊铺机的诸多文献之后，结合沪宁高速公路南京段沥青路面的铺筑实践，就摊铺机的结构、基本工作原理和摊铺作业中的一些技术问题作一简单介绍，供有关技术人员参考。
二、沥青混合料摊铺机的分类1、按行走装置分有轮胎式和履带式（1）轮胎式摊铺机（如图所示）。
一般为全桥驱动，其前轮为实心光面轮胎，实心的目的是为了防止因料斗内混合料重量的变化引起前轮的变形，而影响到摊铺厚度的变化；后轮为充气或充气液二相轮胎，可提高其爬坡及附着能力。
轮胎式摊铺机可获得较大的行驶速度，机动性好，在弯道上摊铺可实现较平化过渡。
（2）履带式摊铺机（如图所示）。
其履带式为无履刺式。
履带式摊铺机可获得较大的牵引力，接地比压低，对路基不平度敏感性较差。
但其行驶速度较低，在弯道处摊铺机会形成锯齿状。
2、按动力传动系统分有液压式、机械式和液压机械式三种。
沥青混合料摊铺机概况一、沥青混合料摊铺机的用途沥青混合料摊铺机（以下简称沥青摊铺机）是沥青路面专用施工机械，是将拌制好的沥青混合料均匀地摊铺在路面底基层或基层上，构成沥青混合料基层或沥青混合料面层。
沥青摊铺机能够准确地保证摊铺层的厚度、宽度、路面拱度。
平整度。
密实度，因而广泛用于公路、城市道路。
大型货场、停车场、码头和机场等工程中的沥青混合料摊铺作业，也可用于稳定材料和干硬性水泥混合料的摊铺作业目前作业在我国高等级公路工地上的摊铺机，多为进口摊铺机，其中使用最多的是德国V GELE和ABG两家公司的产品。
自称摊铺机整机技术世界领先的美国BLAW-KNOX公司产品，也已打入我国筑路市场。
据讲，仅近两年来已在我国销售了24台之多。
这些摊铺机性能优越，自动化程度很高，可谓之近代摊铺机。
近代摊铺机是集机、电、液技术为一体的非常复杂的机械，掌握它要涉及到多方面的专业知识，这对非筑路机械专业人员而言，并非易事。
然而对它有着一般的了解，却又是路面施工技术人员及监理人员应必备的知识之一，否则，很难把握路面施工管理和保证路面质量。
笔者在学习了有关摊铺机的诸多文献之后，结合沪宁高速公路南京段沥青路面的铺筑实践，就摊铺机的结构、基本工作原理和摊铺作业中的一些技术问题作一简单介绍，供有关技术人员参考。
二、沥青混合料摊铺机的分类1、按行走装置分有轮胎式和履带式（1）轮胎式摊铺机（如图所示）。
一般为全桥驱动，其前轮为实心光面轮胎，实心的目的是为了防止因料斗内混合料重量的变化引起前轮的变形，而影响到摊铺厚度的变化；后轮为充气或充气液二相轮胎，可提高其爬坡及附着能力。
轮胎式摊铺机可获得较大的行驶速度，机动性好，在弯道上摊铺可实现较平化过渡。
（2）履带式摊铺机（如图所示）。
其履带式为无履刺式。
履带式摊铺机可获得较大的牵引力，接地比压低，对路基不平度敏感性较差。
但其行驶速度较低，在弯道处摊铺机会形成锯齿状。
2、按动力传动系统分有液压式、机械式和液压机械式三种。
沥青混凝土摊铺机的分类及其特点
一、概况
沥青商品混凝土摊铺机是铺筑沥青路面的专用施工机械，其作用是将拌制好的沥青商品混凝土均匀地摊铺在路面底基层上，并保证摊铺层厚度、宽度、路面拱度、平整度、密实度等达到施工要求。
它广泛用于公路、城市道路、大型货场、机场码头等工程中沥青商品混凝土摊铺作业，可大幅度降低施工人员的劳动强度，加快施工进度，保证所铺路面的质量。
沥青商品混凝土摊铺机与自卸车、压路机联合，进行沥青商品混凝土摊铺机械化施工。
自卸车将沥青商品混凝土运至施工现场，倒车行驶至摊铺机前，将后轮抵靠在摊铺机的顶推滚轮上，变速器放在空挡位置，当自卸车将部分沥青商品混凝土卸入摊铺机接料斗内，由刮板输送机、螺旋摊铺器送至摊铺面后，摊铺机以稳定速度顶推着自卸车向前行驶，自卸车边前进边卸料使摊铺机实现连续摊铺。
摊铺后的沥青商品混凝土层由振捣器初步振实，再由熨平器整平。
沥青商品混凝土摊铺机还可用于摊铺各种材料的基层和面层，倒如摊铺防护墙、铁路路基、PCC基础层材料、稳定土等。
现代沥青商品混凝土摊铺机采用全液压驱动和电子控制、中央自动集中润滑、液压振动、液压无级调节摊铺宽度等新技术，自动化程度高，操作简单方便，并设有自动找平装置、卸载装置、闭锁装置，保证了摊铺面的平整度和质量。
摊铺机上有可以加热的熨平装置，能在较冷的气候条件下施工。
二、分类及特点
沥青商品混凝土摊铺机分类及特点如下：
（1）按摊铺宽度分类，沥青摊铺机可分为小型、中型、大型、超大型等四类。
1）小型机的最大摊铺宽度一般小于3600mm，用于路面养护和城市道路的修筑工程。
2）中型机的摊铺宽度为4000-6000mm，用于一般公路路面的修筑和养护工程。
3）大型机的摊铺宽度在7000-9000mm之间，主要用于高等级公路路面施工。
4）超大型机的摊铺宽度为≥12000mm，主要用于高速公路、机场、码头、广场等大面积沥青商品混凝土路面施工，设有自动找平装置的大型、超大型摊铺机摊铺的路面，纵向接缝少，整体性和平整度好。
（2）按行走方式分类可分为拖式和自行式两类。
其中自行式又分为履带式和轮胎式。
1）拖式摊铺机是将接料、输料、分料和熨平等工作装置安装在一个特制的机架上，摊铺作业靠运料自卸车牵引或顶推进行。
它的结构简单，制造、使用成本低，但因摊铺能力小、质量差，仅适用于低等级公路的路面养护作业。
2）履带式摊铺机一般为大型或超大型摊铺机，其优点是接地比压小，附着性能好，摊铺作业时运行平稳，无打滑现象。
其缺点是机动性差，对路基凸起物吸收能力差，弯道作业时铺层边缘不够圆滑，且结构复杂，制造成本较高，多用于大型路面工程的施工。
3）轮胎式摊铺机靠轮胎承受整机重力并提供附着力，优点是转场运行速度较快、机动性好，对路基凸起物吸收能力强，弯道作业易形成圆滑的边缘。
其缺点是附着力较小，在摊铺宽度较大、铺层较厚时有可能产生打滑现象，此外，对路基起伏较敏感，需要自动找平装置协助以提高路面平整度。
可用于各种道路的路面修筑及养护作业。
（3）接传动方式分类，沥青摊铺机可分为机械式和液压式两类。
1）机械式传动的摊铺机，其行走驱动、转向等均采用机械传动方式。
具有工作可靠、传动效率高、制造成本低等优点，但结构较复杂、操作不轻便，调速性和速度匹配性较差。
2）液压式传动的摊铺机，其行走、转向、工作装置的驱动均采用液压传动方式，使摊铺机结构简化、总体布置方便、重量减轻、传动冲击和振动减少、工作速度稳定，便于无级调速和采用电液全自动控制、全液压传动。
液压和全液压传动的摊铺机均设有自动找平装置，具有良好的使用性能和较高的摊铺质量，因而广泛应用于高等级公路的路面施工。
（4）按熨平板的延伸方式分类，沥青商品混凝土摊铺机可分为机械加长式和液压伸缩式两种。
1）机械加长式熨平扳是用螺栓将基本（最小摊铺宽度的）熨平板与加长的熨平扳组装成施工所需的作业宽度。
其结构简单，整体刚度较好，分料螺旋贯穿整个摊铺槽，使得布料均匀。
大型和超大型摊铺机多采用机械加长式熨平板，其最大摊铺宽度可达12500mm。
2）液压伸缩式熨平板是用液压缸伸缩、无级调整其工作长度。
它调整方便，在摊铺宽度变化的施工中更显示其优越性。
但熨平板的整体刚度较差，分料螺旋不能贯穿整个摊铺槽，有可能因商品混凝土分料不均而影响摊铺质量。
因此液压伸缩式熨平板最大作业宽度一般不超过8000mm。
（5）按熨平板的加热方式分类，有电加热、液化石油气加热和燃油加热三种形式。
1）电加热是由电能来加热熨平板，该方式使用方便，无污染，熨平板受热均匀、变形小。
2）液化石油气（主要用丙烷）加热方式结构简单，使用较方便，但火焰加热不够均匀，污染环境，不完全，且燃气喷嘴需经常维护。
3）燃油（轻柴油）加热装置主要由燃油泵、喷油嘴、自动点火控制器和鼓风机等组成，其优点是可以用于各种作业条件，操作较方便，燃料供给容易，但结构复杂，对环境有污染。
