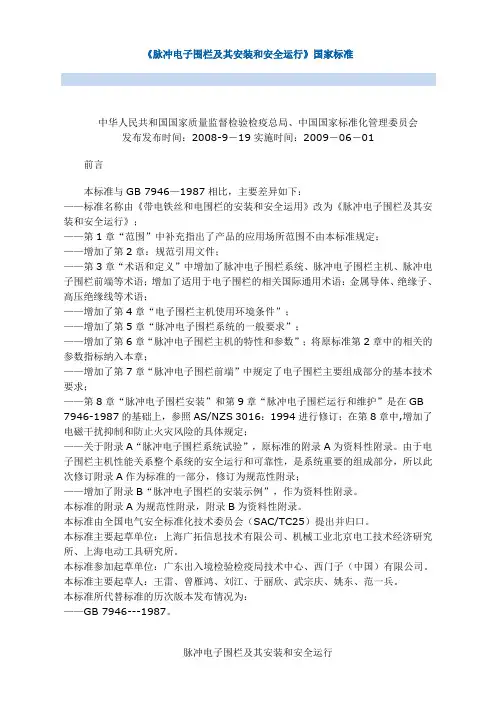

《脉冲电子围栏及其安装和安全运行》国家标准中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会发布发布时间：2008-9－19实施时间：2009－06－01前言本标准与GB 7946—1987相比，主要差异如下：——标准名称由《带电铁丝和电围栏的安装和安全运用》改为《脉冲电子围栏及其安装和安全运行》；——第1章“范围”中补充指出了产品的应用场所范围不由本标准规定；——增加了第2章：规范引用文件；——第3章“术语和定义”中增加了脉冲电子围栏系统、脉冲电子围栏主机、脉冲电子围栏前端等术语；增加了适用于电子围栏的相关国际通用术语：金属导体、绝缘子、高压绝缘线等术语；——增加了第4章“电子围栏主机使用环境条件”；——增加了第5章“脉冲电子围栏系统的一般要求”；——增加了第6章“脉冲电子围栏主机的特性和参数”；将原标准第2章中的相关的参数指标纳入本章；——增加了第7章“脉冲电子围栏前端”中规定了电子围栏主要组成部分的基本技术要求；——第8章“脉冲电子围栏安装”和第9章“脉冲电子围栏运行和维护”是在GB 7946-1987的基础上，参照AS/NZS 3016：1994进行修订；在第8章中,增加了电磁干扰抑制和防止火灾风险的具体规定；——关于附录A“脉冲电子围栏系统试验”，原标准的附录A为资料性附录。
由于电子围栏主机性能关系整个系统的安全运行和可靠性，是系统重要的组成部分，所以此次修订附录A作为标准的一部分，修订为规范性附录；——增加了附录B“脉冲电子围栏的安装示例”，作为资料性附录。
本标准的附录A为规范性附录，附录B为资料性附录。
本标准由全国电气安全标准化技术委员会（SAC/TC25）提出并归口。
本标准主要起草单位：上海广拓信息技术有限公司、机械工业北京电工技术经济研究所、上海电动工具研究所。
本标准参加起草单位：广东出入境检验检疫局技术中心、西门子（中国）有限公司。
本标准主要起草人：王雷、曾雁鸿、刘江、于丽欣、武宗庆、姚东、范一兵。

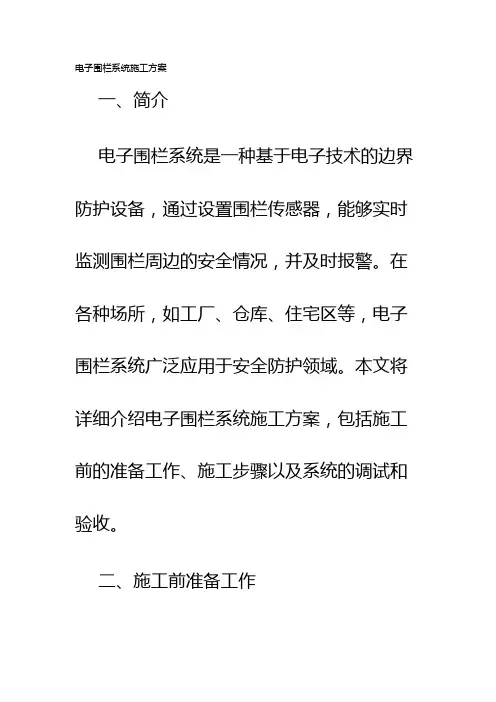

电子围栏系统施工方案一、简介电子围栏系统是一种基于电子技术的边界防护设备，通过设置围栏传感器，能够实时监测围栏周边的安全情况，并及时报警。
在各种场所，如工厂、仓库、住宅区等，电子围栏系统广泛应用于安全防护领域。
本文将详细介绍电子围栏系统施工方案，包括施工前的准备工作、施工步骤以及系统的调试和验收。
二、施工前准备工作1. 安全评估：在施工电子围栏系统之前，应进行安全评估，了解建设场所的安全需求和风险状况。
根据评估结果，确定所需的围栏系统规格和布局。
2. 施工图纸设计：根据安全评估结果，设计电子围栏系统的施工图纸，包括围栏传感器、报警装置和电力布线等。
3. 选材采购：根据施工图纸确定所需材料和设备，进行采购。
确保采购的材料符合安全标准，并经验质检合格。
4. 环境清理：在施工之前，对施工场地进行清理，清除障碍物和其他妨碍施工的物品，确保施工区域的安全和顺利进行。
三、施工步骤1. 围栏安装：按照施工图纸的指导，安装围栏传感器。
围栏传感器可以是墙壁固定式或地面埋设式，根据具体场所的要求进行选择。
围栏传感器的安装位置和高度应符合设计要求，并保证传感器之间的距离合适。
2. 报警装置安装：将报警装置安装在围栏传感器的控制箱中，并连接电源线路。
确保报警装置与围栏传感器能够正常通信，并具备报警功能。
3. 电力布线：根据施工图纸的要求，进行电力布线工作。
保证电力线路的连通性和可靠性，并避免与其他电源线路相互干扰。
4. 系统调试：在施工完成后，对电子围栏系统进行调试。
检查传感器和报警装置的工作状态，确保系统能够正常工作。
四、系统调试和验收1. 系统调试：对电子围栏系统进行调试，检查报警装置是否能够及时报警。
通过模拟测试，查看系统的灵敏度和准确性。
2. 验收测试：对电子围栏系统进行验收测试，检查系统的各项功能是否正常工作。
测试包括信号传输、报警功能和系统稳定性等。
验收测试结果应符合项目标准和客户需求。
3. 客户培训：对系统操作人员进行培训，让其熟悉电子围栏系统的使用方法和故障处理技巧。

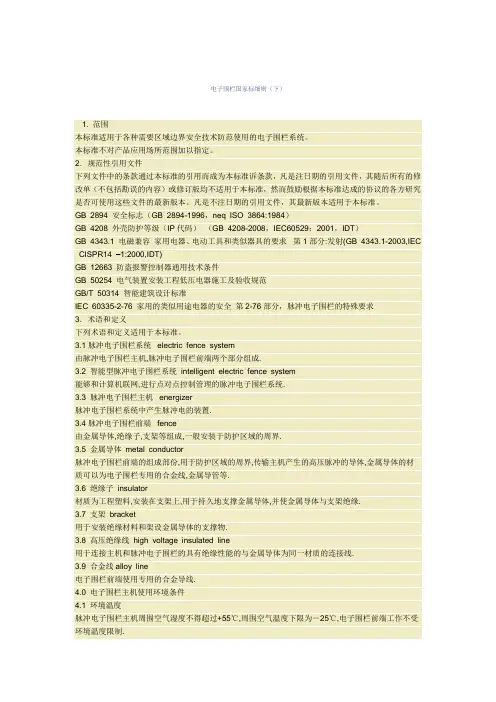

电子围栏国家标细则（下）1. 范围本标准适用于各种需要区域边界安全技术防范使用的电子围栏系统。
本标准不对产品应用场所范围加以指定。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准诉条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2894 安全标志（GB 2894-1996，neq ISO 3864:1984）GB 4208 外壳防护等级（IP代码）（GB 4208-2008，IEC60529：2001，IDT）GB 4343.1 电磁兼容家用电器、电动工具和类似器具的要求第1部分:发射(GB 4343.1-2003,IEC CISPR14 –1:2000,IDT)GB 12663 防盗报警控制器通用技术条件GB 50254 电气装置安装工程低压电器施工及验收规范GB/T 50314 智能建筑设计标准IEC 60335-2-76 家用的类似用途电器的安全第2-76部分，脉冲电子围栏的特殊要求3．术语和定义下列术语和定义适用于本标准。
3.1脉冲电子围栏系统electric fence system由脉冲电子围栏主机,脉冲电子围栏前端两个部分组成.3.2 智能型脉冲电子围栏系统intelligent electric fence system能够和计算机联网,进行点对点控制管理的脉冲电子围栏系统.3.3 脉冲电子围栏主机energizer脉冲电子围栏系统中产生脉冲电的装置.3.4脉冲电子围栏前端fence由金属导体,绝缘子,支架等组成,一般安装于防护区域的周界.3.5 金属导体metal conductor脉冲电子围栏前端的组成部份,用于防护区域的周界,传输主机产生的高压脉冲的导体,金属导体的材质可以为电子围栏专用的合金线,金属导管等.3.6 绝缘子insulator材质为工程塑料,安装在支架上,用于持久地支撑金属导体,并使金属导体与支架绝缘.3.7 支架bracket用于安装绝缘材料和架设金属导体的支撑物.3.8 高压绝缘线high voltage insulated line用于连接主机和脉冲电子围栏的具有绝缘性能的与金属导体为同一材质的连接线.3.9 合金线alloy line电子围栏前端使用专用的合金导线.4.0 电子围栏主机使用环境条件4.1 环境温度脉冲电子围栏主机周围空气湿度不得超过+55℃,周围空气温度下限为－25℃,电子围栏前端工作不受环境温度限制.注:如在严寒地区使用电子围栏系统,制造商与用户之间需要按照相关的协议进设计和使用.4.2 湿度脉冲电子围栏主机最高温度为+40℃时,相对湿度不得超过93%,在较低温度时,允许有较大的相对湿度,但应该考虑到由于温度的变化,可能偶尔产生适度的凝露.4.3 海拔安装场地的海拔高度不高于1000M海拔超过1000M使用电子围栏系统,应按照制造商与用户之间的协议进行设计和使用.4.4 其它环境条件4.4.1 对放置于室外的脉冲电子围栏主机应放置在设备箱内,在腐蚀性环境、粉尘严重等环境下的地区应采取防尘、防腐及提高绝缘强度等措施.4.4.2 台风经常侵袭或风速超过35M/S的地区,应加强主机放置设备的基础固定.4.4.3 地震烈度超过8度的地区,应采取抗震措施,如增设固定支点,加强基础等.1、用户需求某电业局下属的几座变电站，需要安装具有防止非法闯入并及时报警的防盗报警系统，以便在紧急情况下，做出快速反应，做到真正无人值守变电站，同是把犯罪分子阻挡在变电站外，保障变电站的电力设施安全，并提高电业局的经济效益。

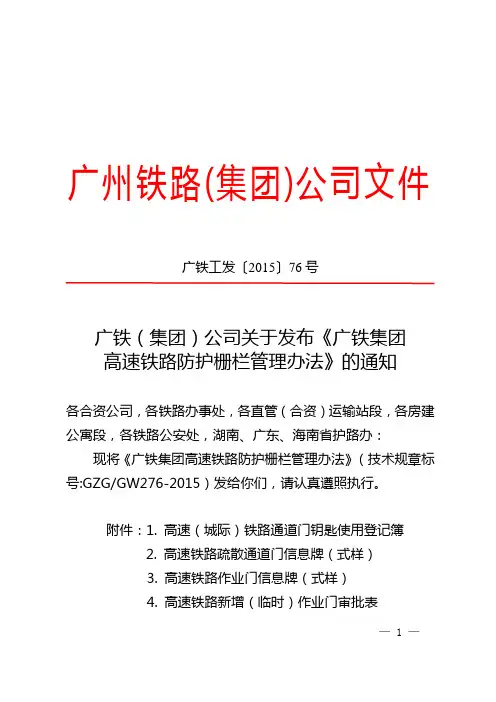

广州铁路(集团)公司文件广铁工发〔2015〕76号广铁（集团）公司关于发布《广铁集团高速铁路防护栅栏管理办法》的通知各合资公司，各铁路办事处，各直管（合资）运输站段，各房建公寓段，各铁路公安处，湖南、广东、海南省护路办：现将《广铁集团高速铁路防护栅栏管理办法》（技术规章标号:GZG/GW276-2015）发给你们，请认真遵照执行。
附件：1. 高速（城际）铁路通道门钥匙使用登记簿2. 高速铁路疏散通道门信息牌（式样）3. 高速铁路作业门信息牌（式样）4. 高速铁路新增（临时）作业门审批表— 1 —5. 高速铁路作业门台帐6. 高速铁路作业门进出管理登记表7. 高铁防护栅栏技术台帐广铁（集团）公司2015年3月14日— 2 —GZG/GW276-2015广铁集团高速铁路防护栅栏管理办法第一章总则第一条为加强高速铁路防护栅栏管理，确保行车和人身安全，根据《铁路安全管理条例》（国务院令第639号）、《铁路技术管理规程（高速铁路部分）》（铁总科技〔2014〕172）、《高速铁路工务安全规则（试行）》（铁总运〔2014〕170）、《铁路线路防护栅栏》（经规标准函〔2014〕38号，2014年局部修订版）、《高速铁路桥下防护栅栏》（经规标准函〔2012〕149号）、《关于印发〈高速铁路防护栅栏管理办法〉的通知》（铁总运〔2014〕249号）、《中国铁路总公司关于明确铁路涵洞地段防护栅栏设置工作有关要求的通知》（铁总建设〔2014〕104号）、《广铁（集团）公司关于重新明确铁路防护栅栏、围墙管理分工的通知》（广铁师函〔2014〕881号）等有关规定，结合集团管内实际情况，特制定本办法。
第二条高速铁路防护栅栏是铁路行车安全的重要防护设施，应纳入铁路行车设备进行管理。
第三条新建高速铁路防护栅栏应与主体工程同步设计、同步施工、同步验收、同步投入使用。
第四条防护栅栏新建及更新改造应按设计文件执行，竣工— 3 —后由建设单位组织施工单位与设备管理单位办理竣工验收交接手续。

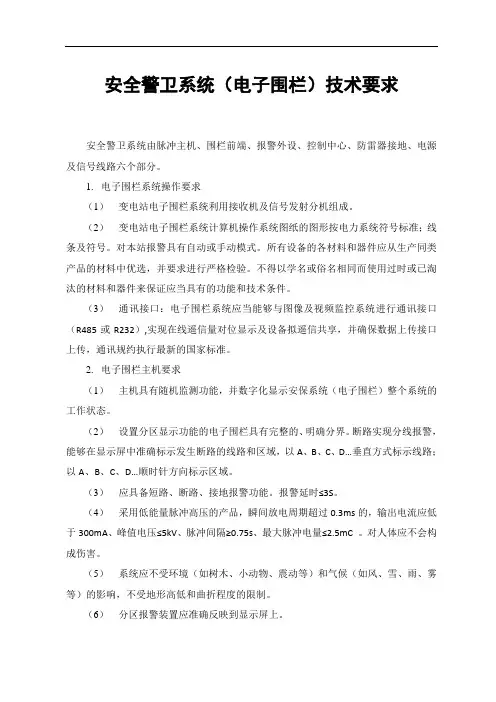

安全警卫系统（电子围栏）技术要求安全警卫系统由脉冲主机、围栏前端、报警外设、控制中心、防雷器接地、电源及信号线路六个部分。
1.电子围栏系统操作要求（1）变电站电子围栏系统利用接收机及信号发射分机组成。
（2）变电站电子围栏系统计算机操作系统图纸的图形按电力系统符号标准；线条及符号。
对本站报警具有自动或手动模式。
所有设备的各材料和器件应从生产同类产品的材料中优选，并要求进行严格检验。
不得以学名或俗名相同而使用过时或已淘汰的材料和器件来保证应当具有的功能和技术条件。
（3）通讯接口：电子围栏系统应当能够与图像及视频监控系统进行通讯接口（R485或R232）,实现在线遥信量对位显示及设备拟遥信共享，并确保数据上传接口上传，通讯规约执行最新的国家标准。
2.电子围栏主机要求（1）主机具有随机监测功能，并数字化显示安保系统（电子围栏）整个系统的工作状态。
（2）设置分区显示功能的电子围栏具有完整的、明确分界。
断路实现分线报警，能够在显示屏中准确标示发生断路的线路和区域，以A、B、C、D…垂直方式标示线路；以A、B、C、D…顺时针方向标示区域。
（3）应具备短路、断路、接地报警功能。
报警延时≤3S。
（4）采用低能量脉冲高压的产品，瞬间放电周期超过0.3ms的，输出电流应低于300mA、峰值电压≤5kV、脉冲间隔≥0.75s、最大脉冲电量≤2.5mC 。
对人体应不会构成伤害。
（5）系统应不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制。
（6）分区报警装置应准确反映到显示屏上。
（7）开关站安装高分贝报警扩音器不应超过国家有关环保标准规定。
（8）显示屏根据安装现场的实际，在不降低功能的前提下应充分考虑简洁、美观，显示清晰。
（9）声光报警器启动应及时，声音尖利，无断续。
（10）应备有报警接口，能与其他安防系统联动，提高系统的安全防范等级。
（11）应采用UPS作备用电源，以备停电时维持10min以上的运行。
电子围栏系统施工方案电子围栏系统施工方案一、项目背景由于城市化进程的加快，各类建筑物的增多，城市安全问题越来越突出。
为了保障人民的生命财产安全，电子围栏系统被广泛应用于社区、学校、工业园区等场所。
本方案旨在详细描述电子围栏系统的施工方案及重要的工作步骤。
二、施工步骤1. 设计方案制定：根据实际需求，制定电子围栏系统的设计方案，包括围栏的长度、高度、材质等。
同时，要制定监控摄像头的数量及位置，以保证全方位的监控覆盖。
2. 安全措施准备：在施工前，需要检查工作地点的安全措施是否到位，包括施工区域的封闭、警示标识等。
3. 围栏安装：根据设计方案，进行围栏的安装。
首先确定围栏的位置，然后对围栏进行测量和标记。
接着，根据标记进行固定支架的安装。
最后，将围栏牢固地固定在支架上，并检查是否符合要求。
4. 线路埋设：在围栏安装完成后，需要对电子围栏系统的线路进行埋设。
首先，根据设计方案确定线路的走向和连接点。
然后，使用挖掘机等设备挖掘线路沟槽，并将电线放入其中。
最后，进行线路的接线和固定，确保线路稳定可靠。
5. 监控摄像头安装：根据设计方案确定监控摄像头的位置及数量。
然后，安装摄像头支架，将摄像头固定在支架上，并进行线路连接。
最后，调整摄像头的角度和焦距，确保监控画面清晰可见。
6. 系统调试：在所有设备安装完成后，进行系统调试。
首先，检查电子围栏系统的供电是否正常。
然后，对围栏信号进行测试，确保围栏正常工作。
接着，测试摄像头的监控画面，调整画面参数。
最后，进行整个系统的联动测试，确保各个设备之间的互动正常。
7. 安全验收：在系统调试完成后，进行安全验收。
检查围栏是否牢固稳定，摄像头是否正常运行。
同时，对电子围栏系统的功耗、防雷措施等进行检查。
8. 工程完工：完成安全验收后，进行项目的工程完工。
清理施工现场，撤离设备和施工人员。
三、工作要求1. 施工人员必须具备一定的电子设备安装和调试经验，熟悉相关的安全操作规程。
安防工程竣工验收方案一、总则为保障安全生产和社会稳定，增强各类建筑物及场所的安全防范能力，防范各类安全隐患及危险事件，确保人民群众生命财产安全，特制定本方案。
二、适用范围本方案适用于各类建筑物及场所的安全防范工程，包括但不限于居民区，商业综合体，工业园区，学校，医院等不同类型的场所。
三、验收责任人及机构1. 建设单位负责安排具备相应资质和工作经验的专业验收人员，担负安防工程竣工验收的监督和核查工作。
2. 安防工程施工单位应派出具备相应资质和工作经验的专业技术人员，协助进行验收工作。
3. 相关监管部门应为安防工程进行验收提供必要的技术支持和监督管理。
四、验收检查内容1. 门禁系统门禁系统是安防工程的重要组成部分，应具备安全可靠的性能。
验收人员应检查门禁设备的安装位置及数量是否符合要求，设备的连接及接线是否牢固可靠，设备是否能够正常开关、报警、记录和接报警信号等功能。
2. 监控系统监控系统是对场所进行全方位覆盖的监控设备，应具备高清晰度、稳定性强、摄像头数量合理等特点。
验收人员应检查监控设备的安装位置及数量是否符合要求，设备是否能够全天候正常运行，能否进行有效的图像存储等功能。
3. 报警系统报警系统是对场所内部的各类事件进行报警通知的设备，应具备故障自检、报警信号传输、紧急呼救功能等特点。
验收人员要检查报警设备的安装位置及数量是否符合要求，设备能否自主识别报警信号，并能够及时传输报警信息等功能。
4. 电子围栏系统电子围栏系统是通过高压电网进行警戒的安全防范设备，应具备稳定性强、报警信号准确、触电危害小等特点。
验收人员要检查电子围栏设备的安装位置及数量是否符合要求，设备能否有效地进行警戒和报警，电网是否能实现智能化联动。
5. 安全生产监控系统安全生产监控系统是对工业、采矿、化工生产环境、过程进行实时监控和记录的设备，应具备高精度、全程监控、远程操作等特点。
验收人员要检查设备的安装位置及数量是否符合要求，设备能否实现全程监控和远程操作，系统中是否能够及时发现并报警各类工艺异常等情况。
电子围栏验收报告1. 背景介绍电子围栏是一种基于无线电技术和地理信息系统（GIS）的设备，用于监控和控制特定区域的活动。
它通过设置虚拟边界，在区域内部和外部的人员或物体进行有效的差异化管理。
本文将详细介绍电子围栏的验收流程和相关要点。
2. 验收准备在进行电子围栏的验收之前，需要进行一系列的准备工作，以确保验收顺利进行。
2.1 验收计划编制一份详细的验收计划，明确验收的时间、地点、参与人员以及具体的验收内容和要求。
验收计划应该提前与相关部门和人员沟通，并得到他们的认可和支持。
2.2 设备准备确认所有需要验收的电子围栏设备已经安装并调试完成。
设备的数量和型号应与合同或协议一致，并且具备所需的功能和性能。
2.3 相关资料准备收集和整理与电子围栏相关的资料和文件，包括设备的技术说明书、安装手册、维护手册以及相关的合同和协议。
这些资料将在验收过程中作为参考和依据。
3. 验收流程3.1 现场巡检首先，验收人员需要对电子围栏的现场进行仔细巡检。
他们应当查看围栏的布置情况、设备的安装位置和方式，以及围栏与周围环境的适配情况等。
巡检过程中，应特别关注围栏的整体性能和安全性。
3.2 功能测试在巡检完成后，验收人员将对电子围栏的功能进行测试。
这包括但不限于以下几个方面：•区域控制功能：测试围栏的开关机、报警设置、区域划分等功能是否正常运行。
•报警响应功能：模拟入侵行为，观察围栏是否能够及时发出报警信号。
•数据传输功能：测试围栏与监控中心之间的数据传输是否稳定，是否能够实时传输监控数据。
•电源管理功能：测试围栏的电源管理系统是否可靠，能够正常工作。
3.3 性能评估通过对功能的测试，验收人员还需要评估电子围栏的性能。
这包括：•报警准确性：确认围栏的报警准确性，即是否能够在出现异常情况时准确识别并报警。
•响应速度：测试围栏的报警响应速度，即从发生入侵到发出报警信号的时间间隔。
•抗干扰能力：测试围栏在各种环境条件下的抗干扰能力，如电磁干扰、天气条件等。
电子围栏国家标细则（下）1. 范围本标准适用于各种需要区域边界安全技术防范使用的电子围栏系统。
本标准不对产品应用场所范围加以指定。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准诉条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2894 安全标志（GB 2894-1996，neq ISO 3864:1984）GB 4208 外壳防护等级（IP代码）（GB 4208-2008，IEC60529：2001，IDT）GB 4343.1 电磁兼容家用电器、电动工具和类似器具的要求第1部分:发射(GB 4343.1-2003,IEC CISPR14 –1:2000,IDT)GB 12663 防盗报警控制器通用技术条件GB 50254 电气装置安装工程低压电器施工及验收规范GB/T 50314 智能建筑设计标准IEC 60335-2-76 家用的类似用途电器的安全第2-76部分，脉冲电子围栏的特殊要求3．术语和定义下列术语和定义适用于本标准。
3.1脉冲电子围栏系统electric fence system由脉冲电子围栏主机,脉冲电子围栏前端两个部分组成.3.2 智能型脉冲电子围栏系统intelligent electric fence system能够和计算机联网,进行点对点控制管理的脉冲电子围栏系统.3.3 脉冲电子围栏主机energizer脉冲电子围栏系统中产生脉冲电的装置.3.4脉冲电子围栏前端fence由金属导体,绝缘子,支架等组成,一般安装于防护区域的周界.3.5 金属导体metal conductor脉冲电子围栏前端的组成部份,用于防护区域的周界,传输主机产生的高压脉冲的导体,金属导体的材质可以为电子围栏专用的合金线,金属导管等.3.6 绝缘子insulator材质为工程塑料,安装在支架上,用于持久地支撑金属导体,并使金属导体与支架绝缘.3.7 支架bracket用于安装绝缘材料和架设金属导体的支撑物.3.8 高压绝缘线high voltage insulated line用于连接主机和脉冲电子围栏的具有绝缘性能的与金属导体为同一材质的连接线.3.9 合金线alloy line电子围栏前端使用专用的合金导线.4.0 电子围栏主机使用环境条件4.1 环境温度脉冲电子围栏主机周围空气湿度不得超过+55℃,周围空气温度下限为－25℃,电子围栏前端工作不受环境温度限制.注:如在严寒地区使用电子围栏系统,制造商与用户之间需要按照相关的协议进设计和使用.4.2 湿度脉冲电子围栏主机最高温度为+40℃时,相对湿度不得超过93%,在较低温度时,允许有较大的相对湿度,但应该考虑到由于温度的变化,可能偶尔产生适度的凝露.4.3 海拔安装场地的海拔高度不高于1000M海拔超过1000M使用电子围栏系统,应按照制造商与用户之间的协议进行设计和使用.4.4 其它环境条件4.4.1 对放置于室外的脉冲电子围栏主机应放置在设备箱内,在腐蚀性环境、粉尘严重等环境下的地区应采取防尘、防腐及提高绝缘强度等措施.4.4.2 台风经常侵袭或风速超过35M/S的地区,应加强主机放置设备的基础固定.4.4.3 地震烈度超过8度的地区,应采取抗震措施,如增设固定支点,加强基础等.1、用户需求某电业局下属的几座变电站，需要安装具有防止非法闯入并及时报警的防盗报警系统，以便在紧急情况下，做出快速反应，做到真正无人值守变电站，同是把犯罪分子阻挡在变电站外，保障变电站的电力设施安全，并提高电业局的经济效益。
项目：电子围栏验收文件深圳市安通瑞达科技有限公司施工文件 (3)一、工程概况 (3)1．1．概述 (3)1.2．设计依据 (3)1.3．施工方案 (5)1.4施工组织安全、技术措施 (6)1.4.2工程质量技术保证措施 (6)1.4.3工程施工安全保证措施 (7)1.4.4 工程实施进度计划 (8)1.4.5 工程实施联系 (9)二、设备安装清单 (10)2.1清单 (10)三、工程测试报告 (11)3.1测试方案系统功能 (11)3.1.1操作原理 ................................................................................................. 错误!未定义书签。
3.1.2 AT电子围栏系统操作说明及注意事项 ................................................ 错误!未定义书签。
3.1.3操作说明 ................................................................................................. 错误!未定义书签。
3.2键盘操作 ....................................................................................................... 错误!未定义书签。
3.2.1 系统布防： ........................................................................................... 错误!未定义书签。
3.2.2 系统撤防： ............................................................................................ 错误!未定义书签。
3.2.3 发生报警之后 ........................................................................................ 错误!未定义书签。
3.2.4注意事项 ................................................................................................. 错误!未定义书签。
3.3设备安装图 ................................................................................................... 错误!未定义书签。
3.3.1报警中心主机安装图 ............................................................................. 错误!未定义书签。
3.3.2告警箱安装图 ......................................................................................... 错误!未定义书签。
3.3.3防区布线图 ............................................................................................. 错误!未定义书签。
四、工程资料移交记录表 (12)五、设备移交记录表 (13)六、验收报告 (14)施工文件一、工程概况1．1．概述项目情况：1.2．设计依据本设计主要参考以下规范、标准和相关资料：《安全防范工程技术规范》GB 50348-2004《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005 《防盗报警控制器通用技术条件》GB 12663-2001《安全防范工程技术规范》GB 50348-2004《入侵探测器第1部分：通用要求》GB 10408.1－2000《入侵探测器第4部分：主动红外入侵探测器》GB 10408.4－2000 《防盗报警控制器通用技术条件》GB 12663-2001《安全防范系统验收规则》GA 308-2001《安全防范工程程序与要求》GA/T 75-94《入侵报警系统技术要求》GA/T 368-2001《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92 《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-881.3．施工方案1. 确保安全施工，施工人员必须严格遵守现场的各项规章制度，以规范施工行为，确保施工安全。
绝不允许随意触摸、扳动用户设备旋钮、开关的现象出现。
2. 施工过程中，主动征询用户随工人员的意见，尊重用户有关人士提出的建议，以取得施工的认可。
对工程质量要做到自检、互检，确保安装及施工质量。
每天收工时，将设备附件、工程辅助材料等全都放回物料箱集中。
应清理、打扫施工现场，恢复原有设备的原始状况，和用户随工人员对现场进行巡检，经双方确认后，方可离去。
3.供电系统的接电，应由用户指派专人进行或指导我施工人员进行接线。
交流系统的接电必须停电作业；直流系统的接电应严防短路。
4. 对施工过程中，不可避免破损的石膏板墙、顶或设备安装迁移留下的孔隙，以及吊顶下坠等缺陷，应及时通知用户并积极配合修复。
5. 施工前，首先安排好工程作业面，包括物料摆放，工具放置，人员作业管理分工等。
将施工工具作绝缘处理。
如: 活扳手的金属把柄、螺丝刀的金属杆等裸露金属的工作部位，都应用绝缘胶带缠裹；同时还应摘除手指、手腕上的金属物品。
施工过程中，掀揭隔离地板时，应注意避免地板的金属边框碰及电池极板。
6. 在施工现场，对照设计图纸进行实际勘测，确定传感器的采点安装位置及采集设备的安装位置，电缆线路路由及用户桥架、地板、地沟、过墙孔位置及已有线缆的留空余量，然后进行分工作业。
1.4施工组织安全、技术措施1.4.1施工组织措施工程名称：施工站点：施工单位：项目负责人：施工负责人应在工程施工前制定出本站的施工计划，施工详细步骤，在本站施工任务完成的同时应提供出本站的施工记录，工程安装、施工技术资料，本站竣工资料。
本次工程于日全面展开，为了保证工程保质、保量圆满完成，特制定以下组织纪律：1、在施工期间所有参与施工人员不准请假，如有特殊情况应由分管领导批准。
2、施工全过程全面由施工组长负责，各分站负责人要对各自负责站点的施工情况全面负责，在工程总结阶段中心要对各站点进行评比、考核。
3、资料收集责任人要对本组的各类工程资料详细收集，作为对资料收集责任人的评比、考核的主要依据。
4、在工作现场，严禁吸烟、明火，及其他影响现场工作的情况发生。
5、通过本次施工，所有施工人员应切实掌握光钎通信的基本原理、基本数据、技术性能、各种告警功能及其引起的原因和光传输设备的基本构成。
6、安全负责人负责施工工程中的安全因素，制定相关的安全防护措施，并检查监督安全措施的落实情况，纠正施工工程的习惯性违章，对工程设备和施工人员的安全负责7、工作人员有权对可能造成安全事故的危险因素提出意见或制止工作进行。
工程总结、评比及验收1.4.2工程质量技术保证措施1、设立安装质量检查员：2、针对每日工作量，每晚进行工程质量分析。
3、在施工中严格按照设计图纸施工，如有变更，需请示工程总负责人，并有书面同意文件后，方能改变。
4、在施工中严格履行对相关设备停用的申请流程执行，避免违规作业。
5、设备安装工艺要按照标准要求，作到布线要横平竖直，设备固定要垂直牢固。
6、对开箱后有缺陷的设备，要做好现场记录，并报告工程总负责人和电通中心，保证设备的完好率。
7、设备的各项技术指标要符合设备厂家的出厂指标，要符合部颁的标准。
8、在设备的安装调试中发现问题要和厂家和供应商研究解决，不能擅自决定处理方法，杜绝事故扩大化。
9、安装调试后要作好原始记录，并归纳成册。
1.4.3工程施工安全保证措施为了确保工程施工安全顺利地进行，杜绝在施工中发生任何人为或以意外的伤亡、事故，根据工程的具体情况制定以下安全措施：1、设立施工工地安全检查员：2、坚持在开工期间每晚进行一次安全施工分析会。
3、在施工中，严格遵守通信工程安全规程。
4、在施工前，所有工作人员严禁喝酒。
5、在机房安装设备时，严禁吸烟。
6、在装卸设备和搬运设备时，要有专人指挥，避免摔坏设备和发生人身挤伤事故。
1.4.4 工程实施进度计划8 / 151.4.5 工程实施联系9 / 15二、设备安装清单2.1清单:三、工程测试报告测试方案系统功能工程名称：编号：测试依据：1、GB12663-90《防盗报警控制器通用技术条件》2、AT-MAC101电子围栏主机使用说明书测试结论：均合格，达到使用要求。

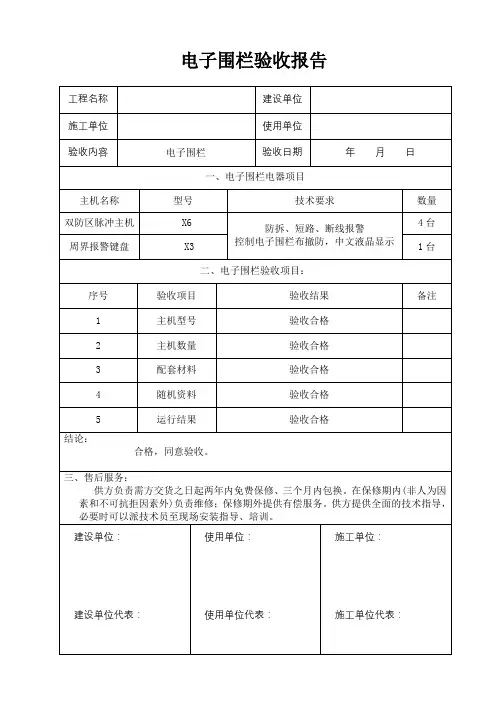

测试日期：四、工程资料移交记录表五、设备移交记录表六、验收报告项目名称电子围栏系统验收报告合同号：年月日工程验收书合同编号：甲方：乙方：工程名称：内容：项目名称电子围栏系统经我公司工程人员安装调试，已开通并投入使用，同时在20XX年 X月 X日与合同甲方公司有关人员进行现场验收。
甲方：签字：乙方：签字：。
