河南理工大学历年电路真题及部分答案

一、填空题1、变电所主要的一次成套设备是。

2、配电网常用的典型配电方式有、和。

3、高低压配电网最普通的户外结构是和。

4、为了保证前后两级保护装置动作的选择性, 过电流保护的动作时间应按 ____________整定。

5、工厂高压线路的继电保护装置采用两相一继电器式接线，发生三相短路时接线系数K kx= 。

6、以时间为横坐标，以负荷功率为纵坐标画出的图形叫。

7、电力系统的中性点运行方式有___________________、中性点经阻抗接地和________________________。

8、在实际工作中，进行短路分析时，如果电力系统容量大于所研究的用户用电设备容量的倍时，即将此系统视为电源。

9、导线截面选择的两个最基本要求是和。

二、简答题1、短路会产生的危害有哪些？短路有几种形式？2、简述高压断路器和高压隔离开关在供电系统中的作用，并说明两者在结构上有何主要区别？3、在供电系统中，无功功率的补偿方式有哪几种？各种补偿方式有何特点？4、绘制变电所主接线图时，应对哪些情况进行说明？5、写出下列符号代表的设备名称。

三、计算题1、试确定如图所示的供电系统中变压器T1和线路WL1、WL2的额定电压。

2、某工厂的有功计算负荷为2400KW，功率因数为0.65.现拟在工厂变电所10kV母线上装设BW型并联电容器，使功率因数提高到0.90。

试计算所需电容器的总容量，如采用BW10.5-30-1型电容器（该电容器额定容量为30kvar），问需装设多少个？装设电容器后，该厂的视在计算负荷为多少？比未装设电容器时的视在计算负荷减少了多少？3、某供电系统如图所示。

已知电力系统电源容量为500MV·A，线路L1每公里阻抗值x0=0.38Ω，线路长度为5公里。

两台变压器型号相同，变压器的短路电压百分数%k u ∆=4.5，容量为1MV ·A 。

试求工厂变电所高压10kV 母线上k1点短路和低压380V 母线上k2点短路的三相短路电流和短路容量。

河南理工大学电路真题真题及答案河南理工大学电路学考题一. 单项选择题(20题，每题2分，共40分)1. 元件在电路中的作用是：A. 控制电流B. 改变电压C. 改变电流D. 控制电压2. 将一个电路（电路图）按一定规则绘制出来，后可以看清释放电路的真实结构，这种方法叫做：A. 辩证分析B. 模拟计算C. 代数计算D. 电路绘制3. 电路中可以实现无负载发挥作用的元件有：A. 功率管B. 电容C. 继电器D. 电感4. 电路中的信号，按其能量的大小分为：A. 有效值和峰值B. 有效值和脉冲C. 均值和峰值D. 均值和脉冲5. 电路中的销，按结构可分为：A. 并联和串联B. 有源和无源C. 固定和可调D. 板式和连接式6. 影响电路响应速度最大的是：A. 时间常量B. 阻抗大小C. 频率D. 信号波形7. 在实际电子设备中，为了保护设备元件工作在正常范围内，宜使用电路：A. 放大器B. 功率放大器C. 稳压器D. 电流调节器8. 正弦波的到达现象，表明电路具有：A. 振荡和稳定B. 振荡和非稳定C. 静态和稳定D. 静态和非稳定9. 对模拟信号速度强度，可以通过测量其有效值来：A. 确定信号质量B. 得到信号周期C. 检测频率D. 分析信号构成10. 一般认为放大器具有：A. 运算和放大功能B. 放大和补偿功能C. 滤波和放大功能D. 放大和控制功能二. 多项选择题(9题，每题4分，共36分)11. 根据具体使用，电路中的电容可以分为：A. 高介电常数介电容B. 低介电常数介电容C. 常温介电容D. 高温介电容12. 只能对给定频率的信号进行工作的放大器，称之为：A. 多路放大器B. 全波放大器C. 直流放大器D. 带通放大器13. 常见的隔离放大器有：A. 运算放大器B. 调压放大器C. 调温放大器D. 转换放大器14. 运算放大器可以实现的功能有：A. 数据测量B. 开关控制C. 电源调节D. 回路放大15. 将多种电性能参数指数化，使用者可以选择最佳参数的电路模型，叫做：A. 模拟放大器B. 仿真电路C. 参数化电路D. 虚拟电路16. 接受的方式有：A. 电路接受B. 频率接受C. 脉冲接受D. 信号接受17. 下列元件中，能够用于放大电路的是：A. 电阻B. 逆变器C. 二极管D. 三极管18. 功率放大器按照其结构可以分为：A. 单端双端和三端B. 有源和无源C. 并联和串联D. 固定和可调19. 按照元件的特殊用途，电路中的元件可以分为：A. 正向和反向元件B. 辅助和源元件C. 整流和功率元件D. 控制和开关元件20. 无线电收发技术的基本环节有：A. 模拟发射B. 传播C. 数字发射D. 调制和解调三. 简答题(4题，每题8分，共32分)21. 共模反馈节点可以实现哪些功能？答：共模反馈节点可以实现电压补偿，放大测量信号，降低波形失真，实现电压和电流调节，稳定电压等。

河南理工大学 2006-2007 学年第 2 学期《供电技术》试卷一一、填空1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点运行方式有:2、电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。

一类负荷供电方式为_______________；二类负荷应由_______________供电；三类负荷由_______________供电。

河南理工大学用电负荷属于＿＿＿＿＿＿级负荷。

3、供电系统电能质量的主要指标有。

4负荷计算的用途。

5、负荷曲线按时间分：。

6、短路电流计算的目的：。

7、对称分量法的实质是：。

8、继电保护的作用和任务：。

9、电力变压器一般配置的主保护装置有哪些：。

10、电流继电器的返回系数是指：。

二、名词解释计算负荷1、无限大容量系统2、保护“四性”3、电力系统最大运行方式5、小电流接地系统三、问答题（本题28 分）1、短路会产生的危害有哪些？短路有几种形式？（6分）2 、试述电力系统三相不对称故障计算方法的总体思路（6分）3 、电力变压器差动保护的工作原理。

（8分）4、三段式相间短路电流保护原理及评价？（8分）五、一机修车间的380V线路上，接有金属切削机床电动机20台共50kW，其中较大容量电动机有7.5kW2台，4kW2台，2.2kW8台；另接通风机1.2kW2台；电阻炉1台2kW。

试求计算负荷（设同时系数K∑p、K∑q均为0.9）。

（10分）附录表1:用电设备组的需要系数及功率因数值用电设备组名称需要系数Kdcosφtangy冷加工机床0.2 0.5 1.73通风机、水泵、空压机及电动发电机组电动机0.8 0.8 0. 75电弧熔炉0.9 0.87 0.57《供电技术》试卷二一、填空（本题20分，每空0.5分）1.供电系统是电力系统在工厂内部的供电系统，它由_______________、_______________、_______________、_______________和_______________组成。

河南理工大学 2011-2012 学年第 1学期《电路分析基础》试卷（A卷）1、理想电压源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关。

所以对于理想电压源而言，不允许路。

2、当取关联参考方向时，理想电容元件的电压与电流的一般关系式为；相量关系式为；电容的电压相量于电流相量π/2。

3、对于具有5个结点10个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。

4、在一阶RC电路中，电路的过度过程取决于电路的参数，若C不变，R越大，则换路后过渡过程越。

5、含R、L、C的一端口电路，在特定条件下出现端口电压、电流的现象时，称电路发生了谐振。

6、已知正弦量Ati)45200cos(4.1410+=，其相量形式为。

7、RLC串联电路中R=10Ω，L=0.01H，C=1F，则谐振角频率0ω= 。

1、图2所示电路的戴维南等效电路是 B 。

ab图2ab5ab5abV9abV5A B C D2、图示电路Ω==121RR，A 0.5ΩB 1ΩC 3ΩD 4Ω3、图示电路中，电压源的功率为 D 。

A 吸收功率60W B发出功率60W C 吸收功率30W D 发出功率30W4、图示电路，若2V电压源发出的功率为1W，电阻R等于 B 。

A 1ΩB 2ΩC 3ΩD 4Ω5、图示电路的等效电感为。

A 5HB 10HC 15HD 18H6、图示电路中电压U等于 B 。

A 6VB －6VC 3VD －3V一、填空（每空1分，共10分）二、选择题（每题3分，共30分）1V7、图示电路中u S (t) = 2 sint V ，则单端口网络相量模型的等效阻抗等于 AA （1－j1）ΩB （1＋j1）ΩC （1－j2）ΩD （1＋j2）Ω8、图示正弦稳态单口的端口等效电感是 。

A 3HB 32HC 5HD54H9、图示电路当R L 等于 时，R L 得到的功率最大。

A 2Ω B 6ΩC 3ΩD 9Ω10、对于Y 链接的对称三相电源，下面说法正确的是 。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

目　录2014年河南理工大学818电路考研真题2013年河南理工大学818电路考研真题2012年河南理工大学电路考研真题
2011年河南理工大学电路考研真题
2010年河南理工大学电路考研真题
2009年河南理工大学电路考研真题
2008年河南理工大学电路考研真题
2007年河南理工大学电路考研真题
2014年河南理工大学818电路考研真题
河南理工大学2014年硕士研究生入学考试初试试题（B卷）
考试科目：818
科目名称：电路
一、填空题
1．图1.1所示电路的等效电阻为______。

2．图1.2所示电路中，已知i=3A。

现令R=0，则i=______；i y=0，则i=______。

3．已知无源网络电压u=10cos(ωt+70°)V，电流
u、i取参考方向，则无源网络的等效阻抗Z=______，性质为______。

4．某额定电压为220V，有功率为1000W的感性负载工作于工频额
定状态下，将功率因数由提高到
，需并联C=______的电容。

5．图1.3所示电路换路后，电路所满足的方程为（以u C为变量）______。

联大系统河南理工大学-电气自动化技术（高起专）-电路理论所有答案[填空题,角频率ω与频率ｆ的关系式是ω=（）答案是：2πｆ[填空题,电路中a、b两点的电位分别为Va=-2V、Vb=5V，则a、b两点间的电压Uab=（），其电压方向为（）答案是：-7V|a指向b[填空题,正弦交流电的表示方法通常有解析法、曲线法、矢量法和（）法四种答案是：符号[填空题, RLC串联电路发生谐振时，若电容两端电压为100V，电阻两端电压为10V，则电感两端电压为（，品质因数Q为（答案是：100V|10[填空题,部分电路欧姆定律的表达式是（答案是：I=U/R[填空题,对称三相交流电路的总功率等于单相功率的倍答案是：3[填空题,在许多电源共同作用的电路中，任何一个支路中的电流等于各个电源单独作用时，在这个支路产生的电流的代数和这种方法称为答案是：叠加原理[填空题,三相负载对称的条件是：各相负载的阻抗相等，也相等答案是：阻抗角[填空题,表示交流电大小的三个物理量分别是答案是：最大值|平均值|有效值[填空题,在线性电路中，元件的（）不能用迭加原理计算答案是：功率[论述题,无功功率和有功功率有什么区别答案是：不可逆|能量转换[论述题,开环差模电压增益、输入失调电压和输入失调电流是集成运算放大器的几个主要参数，试说明其含义答案是：开环差模电压增益|输入失调电压|输入失调电流[论述题,分析电路的叠加原理的内容是什么答案是：任一支路|代数和|开路[论述题,分析电路的叠加原理为什么不适用于功率的计算答案是：电流|电压|平方关系[论述题,什么是串联谐振现象答案是：R、L、C的串联电|位差[论述题,论述涡流的产生答案是：磁场|感应电流|旋涡形状|电磁感[论述题,提高企业功率因数的方法有哪些答案是：自然功率因数|电力电容器|同步电动机[论述题,电源电压不变，当电路的频率变化时，通过电感元件的电流发生变化吗答案是：感抗增大|电流将减小[论述题,某电容器额定耐压值为为4500伏，能否把它接在交流流3800伏的电源上使用？为什答案是：不能|超过耐压值[论述题,你能说出电阻和电抗的不同之处和相似之处吗？它们的单位相同吗答案是：阻碍|消耗|相同[论述题,从哪个方面来说，电阻元件是即时元件，电感和电容元件为动态元件答案是：瞬时值关系[论述题,研究串联谐振有什么意义答案是：特征|生产|危害[论述题,论述涡流的利弊答案是：磁场变化|感应电动势|使导体发热|涡流损耗|取得热量[论述题,正弦量的初相值有什么规定？相位差有什么规定答案是：初相和相位差180°[论述题,直流情况下，电容的容抗等于多少答案是：无穷大[论述题,容抗与哪些因素有关答案是：频率|反比|电容量|反比[论述题,串联谐振有什么特征答案是：阻抗|电流|电压[论述题,能否从字面上把无功功率理解为无用之功？为什什答案是：不能|电路|无法工作[论述题,从哪个方方面说电阻元件是耗能元件，电感和电容元件是储能元答案是：瞬时功率表达式[论述题,试述功率因数与负载功率的关系及对电源利用方面的影响答案是：正弦交流电源电路|功率因数低|电源利用率有三个电容器的电容量分别是C1、C2和C3，已知C1> C2> C3，将它们并联在适当的电源上，则它们所带电荷量的大小关系是答案是：Q1>Q2>Q对称三相交流电路的总功率等于单相功率的倍答案是：3部分电路欧姆定律的表达式是（答案是：I=U/R电路中a、b两点的电位分别为Va=-2V、Vb=5V，则a、b两点间的电压Uab=（），其电压方向为（）答案是：-7V|a指向b相位差答案是：频率相同|交流电感抗答案是：线圈|阻碍作用电容答案是：导体|储存电荷能力工程实际应用中，利用平衡电桥可以解决什么问题答案是：精确|电阻在电路等效变换过程中，受控源的处理与独立源有哪些相同答案是：控制量为零|开路|控制量不为零|无原则上区别电路等效变换时，电压为零的支路可以去掉吗答案是：不可以|短路|短接负载上获得最大功率时，电源的利用率大约是多少答案是：05直流电、脉动直流电、交流电、正弦交流电的主要区别是什么答案是：大小|方向|时间一个集成运算放大器内部电路是由三个主要部分组成的，即（）、（）、（）级答案是：差动式输入|中间放大|输出短路电流周期分量，是由（欧姆定律）决定的答案是：欧姆定律表示交流电大小的三个物理量分别是答案是：最大值|平均值|有效值交变电流在导体内趋于导体表面流动的现象称为答案是：趋肤效应基尔霍夫磁通定律是磁通连续性原理的体现，即穿过闭合面磁通的代数和必为（）答案是：零电桥电路是复杂电路还是简单电路答案是：平衡状态|不平衡额定电压相同、额定功率不等的两个白炽灯，能否串联使用答案是：不能|电阻不同常见的局域网拓扑结构有（）、（）、（）、（）答案是：星形|环形|树形|总线形（）是用来反映电路中某处的电压或电流能控制另一处电压或电流的现象。

高频电子线路试题一、填空题（每空1分，共16分）1．放大器的噪声系数N F 是指输入端的信噪比 与输出端的 信噪比 两者的比值，用分贝表示即为 10lg（P si /P Ni ）/(P so /P No ) 。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为 容性 ，发射极至基极之间的阻抗Z be性质应为 容性 ，基极至集电极之间的阻抗Z cb 性质应为 感性 。

3． 根据干扰产生的原因，混频器的干扰主要有 组合频率干扰 、 副波道干扰 、交调干扰 和 互调干扰 四种。

4．无论是调频信号还是调相信号，它们的ω（t ）和φ（t ）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 ∆ϕ（t ） ，在调频信号中是 ∆ω（t ） 。

5．锁相环路由 鉴相器 、 环路滤波器 和 压控振荡器 组成，它的主要作用是 用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 。

二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是 （ C ）A ．极管B ．三极管C ．场效应管2．单频调制时，调相波的最大相偏Δφm 正比于 （ A ）A ．U ΩB ．u Ω(t)C ．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选 （ C ）A ．欠压B ．临界C ．过压4．正弦振荡器中选频网络的作用是 （ A ）A ．产生单一频率的正弦波B ．提高输出信号的振幅C ．保证电路起振5． 石英晶体谐振于fs 时，相当于LC 回路的 （ A ）A ．串联谐振现象B ．并联谐振现象C ．自激现象D ． 失谐现象6．利用非线性器件相乘作用来实现频率变换时，其有用项为（ B ）A 、一次方项B 、二次方项C 、高次方项D 、全部项7．判断下图是哪一类振荡器（ C ）A ．电感三点式B ．电容三点式C ．改进的电容三点式D ． 变压器耦合式8．若载波u C (t)=U C cos ωC t,调制信号u Ω(t)= U Ωcos Ωt ，则普通调幅波的表达式为（ C ） A ．u AM (t)=U C cos （ωC t ＋m a sin Ωt ）B ．u AM (t)=UC cos （ωC t ＋m a cos Ωt ）C ．u AM (t)=U C （1＋m a cos Ωt ）cos ωC tD ．u AM (t)=kU ΩU C cos ωC tcos Ωt9．某超外差接收机的中频f I ＝465kHz ，输入信号载频fc ＝810kHz ，则镜像干扰频率为（ C ）A ．465kHzB ．2085kHzC ．1740kHz10．混频器与变频器的区别 （ B ）A ．混频器包括了本振电路B ．变频器包括了本振电路C ．两个都包括了本振电路D ．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是 （ C ）A ．直接调频频偏较大，中心频率稳定B ．间接调频频偏较大，中心频率不稳定C ．直接调频频偏较大，中心频率不稳定D ．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为uS =UScos（ωC＋Ω）t，恢复载波ur=Urcos（ωCt＋φ）,输出信号将产生（C）A．振幅失真 B．频率失真 C．相位失真13．鉴频特性曲线的调整内容不包括（B）A．零点调整 B．频偏调整C．线性范围调整 D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声 B．互调干扰C．镜像干扰 D．交调干扰15．调频信号uAM (t)=UCcos（ωCt＋mfsinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但mf不变B．该调频波的中心频率、mf及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及mf均得到扩展，但Ω不变D．该调频波最大频偏、Ω及mf均得到扩展，但中心频率不变三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

河南理工大学 2006-2007 学年第 2 学期《供电技术》试卷一一、填空（本题 20分）1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点运行方式有:2、电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。

一类负荷供电方式为_______________；二类负荷应由_______________供电；三类负荷由_______________供电。

河南理工大学用电负荷属于＿＿＿＿＿＿级负荷。

3、供电系统电能质量的主要指标有。

4负荷计算的用途。

5、负荷曲线按时间分：。

6、短路电流计算的目的：。

7、对称分量法的实质是：。

8、继电保护的作用和任务：。

9、电力变压器一般配置的主保护装置有哪些：。

10、电流继电器的返回系数是指：。

二、名词解释（本题 20分）1、计算负荷2、无限大容量系统3、保护“四性”4、电力系统最大运行方式5、小电流接地系统三、问答题（本题28 分）1、短路会产生的危害有哪些？短路有几种形式？（6分）2 、试述电力系统三相不对称故障计算方法的总体思路（6分）3 、电力变压器差动保护的工作原理。

（8分）4、三段式相间短路电流保护原理及评价？（8分）四、根据图示变压器1T、线路2WL和4WL的额定电压，确定发电机G、变压器2T和3T、线路1WL和3WL的额定电压。

（10分）五、一机修车间的380V线路上，接有金属切削机床电动机20台共50kW，其中较大容量电动机有7.5kW2台，4kW2台，2.2kW8台；另接通风机1.2kW2台；电阻炉1台2kW。

试求计算负荷（设同时系数K∑p、K∑q均为0.9）。

（10分）附录表1:用电设备组的需要系数及功率因数值用电设备组名称需要系数Kdcosφtangy冷加工机床0.2 0.5 1.73 通风机、水泵、空压机及电动发电机组电动机0.8 0.8 0. 75 电弧熔炉0.9 0.87六、试求图示无限大容量供电系统K点发生三相短路时的短路电流和短路容量。

电路考试试题库及参考答案一、选择题（每题2分，共20分）1. 在理想电路中，电阻R、电流I和电压V之间的关系是：A. V = IRB. V = I/RC. I = V/RD. R = V/I参考答案：A2. 以下哪个不是串联电路的特点？A. 总电阻等于各部分电阻之和B. 各部分电流相同C. 总电压等于各部分电压之和D. 各部分电压相等参考答案：D3. 电容C的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：B4. 电感L的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：C5. 在交流电路中，电压与电流之间的相位差为零时，电路是：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 非纯电路参考答案：A6. 以下哪个不是二极管的特性？A. 单向导电性B. 正向导通C. 反向截止D. 双向导电性参考答案：D7. 欧姆定律适用于：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 所有电路参考答案：A8. 一个电路中，如果电流I=2A，电压V=10V，则该电路的功率P是：A. 20WB. 10WC. 5WD. 15W参考答案：A9. 一个电路的总电阻为100Ω，当电流为1A时，该电路的总电压是：A. 10VB. 100VC. 200VD. 50V参考答案：B10. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路的谐振频率为：A. 0HzB. 1/(2π√(LC))C. 1/(2π√(RL))D. 1/(2π√(RC))参考答案：B二、填空题（每空2分，共20分）1. 一个电路的总电阻为150Ω，总电压为300V，则通过电路的电流为_______A。

参考答案：2A2. 当一个电容器充电时，其储存的能量Q与电压V的关系是Q =_______。

参考答案：CV/23. 一个电感器在交流电路中对电流的阻碍作用称为_______。

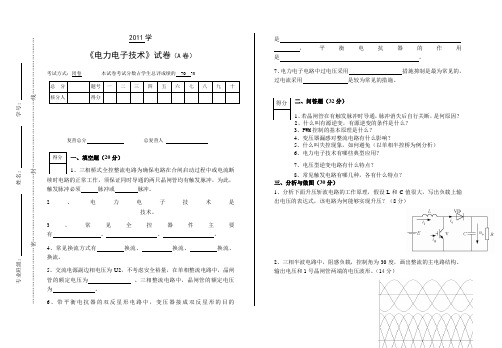

2011学《电力电子技术》试卷（A卷）考试方式：闭卷本试卷考试分数占学生总评成绩的70 %复查总分总复查人一、填空题（20分）1、三相桥式全控整流电路为确保电路在合闸启动过程中或电流断续时电路的正常工作，须保证同时导通的两只晶闸管均有触发脉冲，为此，触发脉冲必须脉冲或脉冲。

2、电力电子技术是技术。

3、常见全控器件主要有、、。

4、常见换流方式有换流、换流、换流、换流。

5、交流电源副边相电压为U2，不考虑安全裕量，在单相整流电路中，晶闸管的额定电压为。

三相整流电路中，晶闸管的额定电压为。

6、带平衡电抗器的双反星形电路中，变压器接成双反星形的目的是，平衡电抗器的作用是。

7、电力电子电路中过电压采用措施抑制是最为常见的，过电流采用是较为常见的措施。

二、问答题（32分）1、若晶闸管在有触发脉冲时导通，脉冲消失后自行关断，是何原因？2、什么叫有源逆变，有源逆变的条件是什么？3、PWM控制的基本原理是什么？4、变压器漏感对整流电路有什么影响？5、什么叫失控现象，如何避免（以单相半控桥为例分析）6、电力电子技术有哪些典型应用？7、电压型逆变电路有什么特点？8、常见触发电路有哪几种，各有什么特点？三、分析与做图（30分）1、分析下面升压斩波电路的工作原理，假设L和C值很大，写出负载上输出电压的表达式，该电路为何能够实现升压？（8分）2、三相半波电路中，阻感负载，控制角为30度，画出整流的主电路结构、输出电压和1号晶闸管两端的电压波形。

（14分）3、分析下图无源逆变电路的变频原理，画出负载上输出电压的波形，说明VD的作用。

（8分）四、计算题（18分）1、单相桥式半控整流电路带续流二极管，wl>>R，若变压器次级相电压有效值为200V、控制角为30度，R=10Ω。

（1）计算输出整流电压和电流的平均值；（2）计算通过晶闸管、整流管、续流二极管的电流有效值。

（9分）2、三相全控桥变流器，工作在β=60度，有源逆变工作状态，U2=200V，R=1Ω，L=∞，E M=-300V,求U d，I d，I VT的值，此时送回电网的有功功率是多少，功率因数是多少？（9分）2009-2010 学年第一学期《电力电子技术》试卷（A卷）一、问答题（每题4分，共40分）1、什么叫电力电子技术，主要应用在什么领域？2、常见全控器件有几种，每种器件各有什么特点？3、三相桥式全控整流电路对触发脉冲的相位和宽度有何要求？4、单福桥式全控整流电路、三相桥式全控整流电路中,当负载分别为电阻负载或电感负载时,要求的晶闸管移相范围分别是多少? 晶闸管承受的最大电压为多少？5、什么是逆变失败，如何防止逆变失败?6、变频电路有几种结构，各有什么优缺点？7、电流型逆变电路的特点是什么？8、使晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？9、单相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波?其中幅值最大的是哪一次?变压器二次侧电流中含有哪些次数的谐波?其中主要的是哪几次?10、带平衡电抗器的双反星形电路中，双反星形和平衡电抗器的作用分别是什么？二、分析与作图（40分）1、分析下面直流斩波电路的工作原理，画出负载上输出电压的波形并写出输出电压的表达式；当负载为电机负载时，该电路的结构应在原来的基础上增加一些什么元件，如何连接？（10分）2、分析下图无源逆变电路的变频原理，画出负载上输出电压和电流波形，说明VD的作用。

电路分析基础_河南理工大学中国大学mooc课后章节答案期末考试题库2023年1.描述回路与支路电压关系的定律为（）参考答案:KVL2.戴维宁等效定理的适用范围是（）。

参考答案:仅适用于线性电路。

3.含源端口转换成对应的无源端口时，电压源应（）。

参考答案:作短路处理4.求图所示电路中的电流I2=（）A【图片】参考答案:215.图所示各电路ab端的等效电阻Rab= Ω。

（Y-△等效变换）【图片】参考答案:46.求解任一电路的戴维宁等效电路中，电压源的方向（）。

参考答案:与所求开路电压方向相同。

7.求解戴维宁等效电路的等效电阻可采用的方法不正确的是（）。

参考答案:测量法，测量含源一端口工作时的端口电压和端口电流，则该端口电压电流比值即为等效电阻。

8.已知复数F1=8+j6，F2=j，则F1*F2的幅角= 度（数字作答，整数）。

参考答案:1279.图所示电路中的电流i= A。

【图片】【图片】参考答案:310.已知复数F1=8+j6，F2=j，则F2/F1的幅角= 度（数字作答，整数）。

参考答案:3711.电容的电压与电流的相位差为度。

（用阿拉伯数字作答）参考答案:-9012.（）接电容可以提高功率因数。

参考答案:并13.无源二端电路N 的等效阻抗Z=(10+j10) Ω，则此N 可用一个________元件和一个________元件并联组合来等效。

（）参考答案:电阻、电感14.在某一频率时，测得若干线性时不变无源电路的阻抗如下，这些结果合理的是（）。

参考答案:RLC 电路： Z=2- j215.图示电路中R为可变电阻，则R可获得的最大功率为（）。

【图片】参考答案:1.25W16.封装好的电路如图所示，当US=1V，IS=1A，响应I=2A，当US=-1V，IS=2A，响应I=1A，则US=-3V，IS =1A的响应I为（）。

【图片】参考答案:2A17.适合戴维宁定理和诺顿定理的电路是（）。

参考答案:负载变化的电路。

试题三一、填空题（本题共25分，每空1分）1、短路电流中产生非周期分量的原因是（1），当（2）时短路的暂态过程结束。

2、去游离的两种方式是（3）和（4）。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时，一般按（5）验算。

4、保护装置的可靠动作系数应该用（6）校验。

5、电力系统继电保护的基本要求是（7）、（8）、（9）、（10）。

6、内桥接线适用于（11）故障相对多，而（12）故障相对少的场合。

7、电网中性点接地方式有（13）、（14）、（15）、（16）。

8、变压器常用的保护种类有（17）、（18）、（19）、（20）。

9、电流互感器与电流继电器的接线方式包括（21）、（22）、（23）。

10、隔离开关不能切断大负荷电流是因为它没有装设（24）。

11、变电所防护感应雷的措施是（25）。

三、选择题（共10分，每题1分）1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

A相电压； B线电压； C过电压。

2、某相产生冲击短路电流的条件是________发生三相短路。

A 短路前电路空载且该相电动势过最大值瞬间；B 短路前电路满载且该相电动势过最大值瞬间；C 短路前电路空载且该相电动势过零值瞬间；D 短路前电路满载且该相电动势过零值瞬间。

3、低压电网常采用380／220V三相四线制系统供电，最主要是考虑______需要。

A 接零保护；B 照明和动力共用一个系统；C 降低设备绝缘水平。

4、电力系统发生短路时，电路发生的变化是_______。

A 电流增大而电压下降；B电压升高而电流减少；C阻抗增大而电压降低。

5、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为。

A跨步电压； B跨步电势； C临界电压； D故障电压6、隔离开关最主要的作用是________。

A 进行倒闸操作；B 切断电气设备；C 使检修设备和带电设备隔离。

7、变电所防护直击雷的措施是_______。
