气象雷达系统

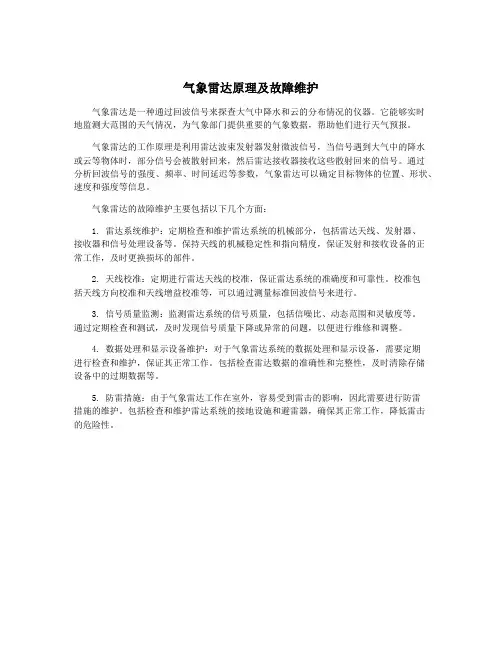

气象雷达原理及故障维护
气象雷达是一种通过回波信号来探查大气中降水和云的分布情况的仪器。

它能够实时
地监测大范围的天气情况，为气象部门提供重要的气象数据，帮助他们进行天气预报。

气象雷达的工作原理是利用雷达波束发射器发射微波信号，当信号遇到大气中的降水
或云等物体时，部分信号会被散射回来，然后雷达接收器接收这些散射回来的信号。

通过
分析回波信号的强度、频率、时间延迟等参数，气象雷达可以确定目标物体的位置、形状、速度和强度等信息。

气象雷达的故障维护主要包括以下几个方面：
1. 雷达系统维护：定期检查和维护雷达系统的机械部分，包括雷达天线、发射器、
接收器和信号处理设备等。

保持天线的机械稳定性和指向精度，保证发射和接收设备的正
常工作，及时更换损坏的部件。

2. 天线校准：定期进行雷达天线的校准，保证雷达系统的准确度和可靠性。

校准包
括天线方向校准和天线增益校准等，可以通过测量标准回波信号来进行。

3. 信号质量监测：监测雷达系统的信号质量，包括信噪比、动态范围和灵敏度等。

通过定期检查和测试，及时发现信号质量下降或异常的问题，以便进行维修和调整。

4. 数据处理和显示设备维护：对于气象雷达系统的数据处理和显示设备，需要定期
进行检查和维护，保证其正常工作。

包括检查雷达数据的准确性和完整性，及时清除存储
设备中的过期数据等。

5. 防雷措施：由于气象雷达工作在室外，容易受到雷击的影响，因此需要进行防雷
措施的维护。

包括检查和维护雷达系统的接地设施和避雷器，确保其正常工作，降低雷击
的危险性。

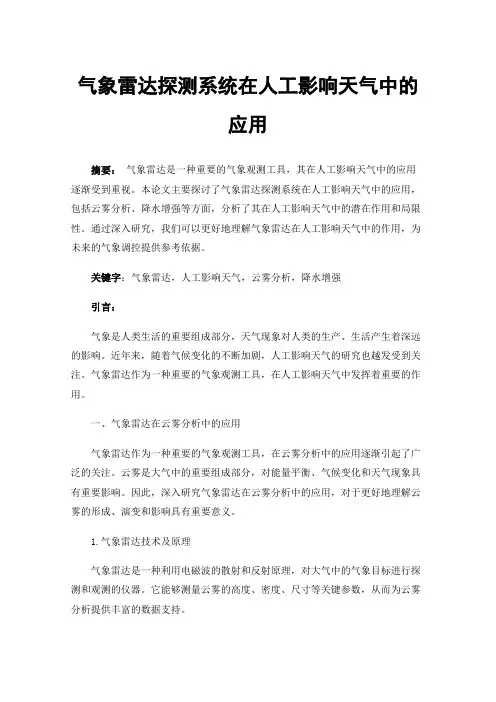

气象雷达探测系统在人工影响天气中的应用摘要：气象雷达是一种重要的气象观测工具，其在人工影响天气中的应用逐渐受到重视。

本论文主要探讨了气象雷达探测系统在人工影响天气中的应用，包括云雾分析、降水增强等方面，分析了其在人工影响天气中的潜在作用和局限性。

通过深入研究，我们可以更好地理解气象雷达在人工影响天气中的作用，为未来的气象调控提供参考依据。

关键字：气象雷达，人工影响天气，云雾分析，降水增强引言：气象是人类生活的重要组成部分，天气现象对人类的生产、生活产生着深远的影响。

近年来，随着气候变化的不断加剧，人工影响天气的研究也越发受到关注。

气象雷达作为一种重要的气象观测工具，在人工影响天气中发挥着重要的作用。

一、气象雷达在云雾分析中的应用气象雷达作为一种重要的气象观测工具，在云雾分析中的应用逐渐引起了广泛的关注。

云雾是大气中的重要组成部分，对能量平衡、气候变化和天气现象具有重要影响。

因此，深入研究气象雷达在云雾分析中的应用，对于更好地理解云雾的形成、演变和影响具有重要意义。

1.气象雷达技术及原理气象雷达是一种利用电磁波的散射和反射原理，对大气中的气象目标进行探测和观测的仪器。

它能够测量云雾的高度、密度、尺寸等关键参数，从而为云雾分析提供丰富的数据支持。

2.云雾分类与监测气象雷达可以帮助实现对云雾的分类和监测。

通过测量不同类型云雾的散射信号特征，可以将云雾分为不同类别，如层状云、积状云、卷状云等。

同时，气象雷达能够提供云雾的垂直分布信息，揭示不同高度层的云雾状况，从而更全面地了解云雾的演变过程。

3.降水过程中的云雾分析降水是云雾的一种重要表现形式，气象雷达在降水过程中的云雾分析具有重要作用。

它能够实时监测降水带的形成和发展，判断降水类型（雨、雪、冰雹等）以及降水强度。

这些信息对于气象灾害预警和水资源管理至关重要。

4.云雾对能量平衡的影响云雾作为大气中的水汽聚集体，对太阳辐射的吸收和反射具有显著影响，影响着地球的能量平衡。

气象雷达工作原理气象雷达是一种用于探测大气中降水和其他天气现象的仪器。

它通过发射和接收无线电波来探测物体的散射信号，从而获得天气信息。

气象雷达的工作原理如下：一、发射信号气象雷达的首要任务是向大气中发射无线电波。

通常使用的是10公分到1毫米波段的无线电波，这些波段的电波能够穿透云层并与降水粒子进行散射。

雷达通过天线将电能转换成电磁波，并以高频率向外辐射。

二、波与物体相互作用当雷达波遇到大气中的物体，例如云层和降水粒子时，它们会与这些物体发生相互作用。

这种相互作用会导致电波的散射、衰减和反射。

散射：物体的尺寸比电磁波长短时，散射现象就会发生。

散射信号的强度与目标物体的特性以及电磁波的频率有关。

衰减：电磁波穿过介质时会发生衰减，这是由于介质中的颗粒和分子对电磁波的吸收和散射。

反射：当雷达波遇到大气中的物体时，一部分电磁波会被反射回雷达的天线。

接收到的反射信号会被用来分析物体的位置、形状和特征。

三、接收和分析信号雷达天线接收到反射信号后，将其转换为电能并传输到接收机。

接收机会对信号进行放大和滤波，以去除噪声和干扰信号。

接收到的信号会被转换成数字信号，并进行进一步处理、分析和显示。

四、图像生成和显示通过对接收到的信号进行分析，雷达系统可以生成气象图像。

这些图像显示了天空中的降水分布、云层结构、风暴系统等天气现象。

根据图像所显示的信息，气象专家可以预测天气的变化和趋势。

总结：气象雷达通过发射和接收无线电波来探测大气中的降水和其他天气现象。

它的工作原理包括发射信号、波与物体相互作用、接收和分析信号以及图像生成和显示。

通过气象雷达的工作，我们能够了解天气的变化情况，从而提前做好防范和安排。

希望以上内容符合您的要求，如有需要请再次告知。

气象雷达的工作原理
气象雷达是一种探测大气中气象要素的雷达。

它的基本原理是：在目标物上安装气象探测器，探测出气象要素（如风向、风速、气压、温度等），然后将这些信息通过发射机传送到接收系统，再由接收机将这些信息译成电信号。

气象雷达是怎样工作的呢？我们先来看一个例子。

假设现在有一个目标物，它的大小是0.1厘米，它离雷达的距离是10米。

如果你用一部普通的收音机去接收这个目标物，收音机接收到的信息就会通过无线电波传到收音机里。

这个过程会出现一些干扰，因为其中有许多频率都与我们的耳朵所能听到的频率不同，我们的耳朵就会对这些频率产生反应，把它们识别为相同或相近的频率。

如果我们用一部雷达去接收目标物，也是这样。

它会产生一种同频率、但不同波长（一般用波长为毫米、微米等单位表示）的电磁波，这些电磁波会通过目标物，最后被雷达接收到。

由于目标物在电磁波中反射回的信号强弱与发射信号的强弱是不一样的，所以对这部分回波我们无法进行探测。

—— 1 —1 —。

气象雷达波段雷达频率气象雷达是一种用于探测大气中的降水、云层和气象现象的仪器。

它通过发射和接收微波信号来获取有关大气中物理量的信息。

波段雷达是一种特定频率范围内工作的雷达系统。

而频率是指波的周期性变化，是用来描述波形式的物理量。

本文将针对气象雷达的波段和频率进行详细的分析和解释。

1. S 波段雷达频率S 波段雷达是一种工作频率在2-4 GHz之间的雷达系统。

这个频率范围被称为S波段。

在气象雷达中，S波段雷达被广泛应用于降水探测和雷暴监测等方面。

其较低的频率使得它能够穿透大部分云层和降水，提供可靠的天气观测数据。

2. C 波段雷达频率C 波段雷达的工作频率范围在4-8 GHz之间。

C波段雷达比S波段雷达的频率高，它可以提供更高分辨率的天气观测数据。

在气象雷达中，C波段雷达被广泛用于云粒子、降水、雷暴和风暴的监测。

C波段雷达的高频率区分度更好，因此能够更精确地探测降水类型和强度。

3. X 波段雷达频率X 波段雷达的工作频率范围主要在8-12 GHz之间。

X波段雷达是一种高频雷达，它具有很高的空间分辨率和探测灵敏度。

在气象雷达中，X波段雷达主要用于研究强降水和严重天气现象，如龙卷风、冰雹和风暴。

X波段雷达的高频率使得它能够提供更细致、更准确的天气观测数据。

4. Ka 波段雷达频率Ka 波段雷达的工作频率范围在30-35 GHz之间。

Ka波段雷达是一种极高频雷达，它能够提供非常高的分辨率和灵敏度。

在气象雷达中，Ka波段雷达被广泛用于短时降水和强对流天气的监测。

由于其极高的频率，Ka波段雷达能够提供非常精细的天气现象观测数据。

通过以上对气象雷达波段雷达频率的介绍，我们可以看出不同频率的雷达在天气观测中发挥着不同的作用。

S波段雷达主要用于降水和雷暴的监测，C波段雷达适用于云粒子和降水的探测，X波段雷达用于强降水和严重天气的研究，而Ka波段雷达则用于短时降水和强对流天气的监测。

随着雷达技术的不断发展，气象雷达的频率范围也在不断扩大，以满足对更精确天气观测数据的需求。

机载气象雷达工作原理机载气象雷达的工作原理如下：雷达的英文是Radar，实际上是“无线电探测和测距”（Radio Detecting And Ranging）的缩写。

现代机载雷达使用的是工作在X波段的频率。

这种波束经过特殊设计，既可以穿透中雨，又能探测背后的强降雨，符合飞行员对天气的确认和绕飞标准的要求。

水分子的反射率是雷达工作原理中的关键因素。

雷达反射回波的强度与水滴的大小、构成和数量有关。

冰晶反射的雷达能量极少，水（雨）是极佳的雷达波反射体。

例如，水滴的回波强度比同样大小的冰粒大五倍。

对于机载气象雷达而言，它只能探测含水（降雨）量的多少，然后根据反射率通过不同的颜色等级反馈到飞机的ND上进行显示。

雷暴由不同反射特征的三部分云体组成。

底部云体在冻结高度以下，由液态的降水（雨）组成，是整个雷暴反射率最强的部分。

中间部分的云体是在冻结高度（0°C）以上，直到温度降为﹣40°C的高度为止。

这部分的云体中包含冰晶和过冷水滴。

过冷水滴有中度的反射率，但这部分的反射能量会因冰晶的出现而损失。

因此，雷达在此高度以上的能探测到的东西很少。

气象雷达探测的这部分的顶部，也就是我们常说雷暴的“湿顶”或“雷达顶”。

机载气象雷达通过发射一定波长的电磁波，并监测其遇到障碍物后返回的信号，来探测天气情况。

在气象雷达系统中，发射机产生高频电磁波，通过收发转换开关传送给天线，再由天线将其辐射到空间中。

这些电磁波在传播过程中遇到雨水、云雾等气象目标后会发生反射，反射回波被接收机接收后处理生成相应的视频图像。

通过分析这些图像，可以判断出天气状况、风向、风速等信息。

气象雷达主要用于探测航路上的降水、冰雹、湍流、风切变等恶劣气象条件，以保障飞行安全。

不同型号的气象雷达所包含的组件可能不同，他们在各型飞机上的配置也有多种形式。

较为先进的气象雷达将收发机、控制盒、驱动机构、天线以及波导管集成为一个天线收发机机构，省去了波导管的传输，减少了信号失真，降低了维护难度。
