《头颈部影像诊断》PPT课件
疾病诊断的复杂性
疾病表现多样
头颈部疾病表现多样，同一种疾病在不同个 体中可能有不同的表现，给诊断带来挑战。
病变与正常组织的鉴别困 难
有些病变与正常组织相似，难以区分，需要 医生结合临床症状和其他检查结果进行综合
判断。
CHAPTER 05
影像诊断的未来发展
新技术的应用
人工智能
利用AI技术进行影像分析，提高 诊断准确性和效率。
。
CHAPTER 02
头颈部影像诊断流程
影像获取
01
02
03
影像设备选择
根据检查需求选择合适的 影像设备，如X线、CT、 MRI等。
影像采集参数设置
根据检查部位和目的，设 置合适的影像采集参数， 如曝光条件、扫描层厚等 。
影像采集操作
按照标准操作流程进行影 像采集，确保获取高质量 的影像。
影像解读
详细描述
血管性疾病在头颈部影像诊断中也比较常见。常见的头颈部血管性疾病包括动脉瘤、血管狭窄、血栓 等。影像学检查可以观察血管的形态、血流情况以及血管病变对周围组织的影响，为临床医生提供治 疗依据。
其他疾病
总结词
除了肿瘤、炎症和血管性疾病外，头颈部还可能发生其他疾病，其影像诊断有助于疾病的早期发现和准确诊断。
炎症
总结词
炎症是头颈部常见的病变之一，其影像诊断有助于判断炎症 的类型和程度。
详细描述
炎症在头颈部影像诊断中也比较常见。常见的头颈部炎症包 括中耳炎、鼻窦炎、扁桃体炎等。影像学检查可以观察炎症 的部位、范围以及炎症对周围组织的侵犯情况，为临床医生 提供治疗依据。
血管性疾病
总结词
血管性疾病也是头颈部常见的病变之一，其影像诊断有助于判断血管的病变程度和范围。
头颈部影像学表现(详细、全面)ppt课件
2. CT和MRI 常表现为以上颌窦为中心的不规 则软组织肿块，边界不清，明显强化，广泛侵犯 邻近结构，周围骨质明显破坏。
肿块在MRI T1WI呈中低信号，T2WI呈中高 信号，强化显著。
可编辑课件PPT
58
可编辑课件PPT
59
可编辑课件PPT
60
【诊断与鉴别诊断】
根据上颌窦内肿块、周围骨 质破坏、增强有明显强化可以 确诊。
CT：乳突气房密度增高，鼓室及乳突腔 可见液平。
MRI：在T1WI呈中等信号，T2WI呈高 信号。
可编辑课件PPT
39
2. 慢性中耳乳突炎
（1）单纯型：乳突呈板障型或硬化型， 一侧或双侧中耳乳突密度增高，骨质增生 硬化，无骨质破坏。
HRCT：中耳乳突粘膜增厚和积液，乳 突气房间隔增厚，一般无听小骨破坏。
CT：显示大小不等的低密度气腔。
MRI：T1WI、T2WI上均呈低信号。
可编辑课件PPT
13
可编辑课件PPT
14
可编辑课件PPT
15
六、X线平片 中耳乳突小房内有气体，有
自然对比，X线平片可以显示。 现在几乎被CT所取代。
可编辑课件PPT
16
可编辑课件PPT
17
三、鼻与鼻窦
（一）CT、MRI表现
1、鼻腔 呈梨形或三角形，上窄下宽， 中间鼻中隔将其分开，鼻中隔由软骨部和 骨部组成。
鼻腔外侧壁有上鼻甲、中鼻甲、下鼻 甲骨性结构，以及相对应的上鼻道、中鼻 道、下鼻道。
可编辑课件PPT
18
2、鼻窦
额窦：位于额骨内，分为左右两侧，中 间有骨性分隔将其分开。
筛窦：位于鼻腔两侧，由筛窦气房组成， 分为前后两组。
可以发生于一侧眼球或两侧眼球，肿瘤常沿视 神经蔓延侵犯颅内。
肿块在MRI T1WI呈中低信号，T2WI呈中高 信号，强化显著。
可编辑课件PPT
58
可编辑课件PPT
59
可编辑课件PPT
60
【诊断与鉴别诊断】
根据上颌窦内肿块、周围骨 质破坏、增强有明显强化可以 确诊。
CT：乳突气房密度增高，鼓室及乳突腔 可见液平。
MRI：在T1WI呈中等信号，T2WI呈高 信号。
可编辑课件PPT
39
2. 慢性中耳乳突炎
（1）单纯型：乳突呈板障型或硬化型， 一侧或双侧中耳乳突密度增高，骨质增生 硬化，无骨质破坏。
HRCT：中耳乳突粘膜增厚和积液，乳 突气房间隔增厚，一般无听小骨破坏。
CT：显示大小不等的低密度气腔。
MRI：T1WI、T2WI上均呈低信号。
可编辑课件PPT
13
可编辑课件PPT
14
可编辑课件PPT
15
六、X线平片 中耳乳突小房内有气体，有
自然对比，X线平片可以显示。 现在几乎被CT所取代。
可编辑课件PPT
16
可编辑课件PPT
17
三、鼻与鼻窦
（一）CT、MRI表现
1、鼻腔 呈梨形或三角形，上窄下宽， 中间鼻中隔将其分开，鼻中隔由软骨部和 骨部组成。
鼻腔外侧壁有上鼻甲、中鼻甲、下鼻 甲骨性结构，以及相对应的上鼻道、中鼻 道、下鼻道。
可编辑课件PPT
18
2、鼻窦
额窦：位于额骨内，分为左右两侧，中 间有骨性分隔将其分开。
筛窦：位于鼻腔两侧，由筛窦气房组成， 分为前后两组。
可以发生于一侧眼球或两侧眼球，肿瘤常沿视 神经蔓延侵犯颅内。
头颈部肿瘤影像诊断与鉴别(精品课件)
对比剂： 马根维显，0.1mmol/kg 高压注射器经上臂静脉注射，2.5ml/s 第一个时相扫描结束后开始注射
持续上升型
速升缓降型
速升速降型
速升速降型
TIC 分型
正常颞肌
右泪腺腺样囊性癌 ， Tpeak:81.3s，WR:28.3%，TIC为C型
PET与CT
现在的不足
• 新技术研究和运用明显不如其它系统 • 基础研究薄弱且难度大，课题少 • 空间分辨率和组织间对比度还不理想 • 人员相对较少
国内不足
• 眼、耳、鼻及头颈外科较其他科室规
模小, 重视程度不够，发展较慢
• 普及程度不够，很少有专门的专业组 • 培训力量差，扫描不规范，诊断水平
低
头颈部病变CT 检查
• 高分辨技术 • 常规技术 • 各向同性扫描 • 扫描方位：横断及冠状扫描为常规体位 • 靶扫描 • 增强扫描 • 图象后处理：MPR \三维重建\仿真内镜
定位 定量 定性
眼眶横断位扫描
• 基线：采用听眦线，平行视神经 • 范围：自眶上壁至眶下壁，有病变时应
以病变侵及范围为扫描范围
• 显示野（FOV）：14—17cm • 窗技术：软组织窗、骨窗 • 层厚、间距：3mm/3mm或2mm/5mm，
根据病变种类而定
视神经管横断位扫描
• 基线：床鼻线。即前床突至鼻骨尖之
• 动态增强MRI (dynamic contrast
enhanced-MRI，DCE-MRI)
• 是指在静脉内注射对比剂后全过程连续采
集所获得的一系列图像。
• 增强后肿瘤的信号强度可以反映肿瘤组织
的灌注情况、血管通透性及细胞外间隙的 体积，对比剂的流入及流出等药物动力学 情况可以特异性的反映肿瘤的良、恶性及 治疗方法的效果。
《头颈部肿瘤学》课件
病理学检查：通过 活检或手术切除肿 瘤，进行病理学诊 断
其他检查：如血液 检查、免疫组化等， 辅助诊断和鉴别诊 断
鉴别诊断
临床表现：详细描述头颈部肿瘤的症状和体征 影像学检查：介绍CT、MRI等影像学检查在头颈部肿瘤诊断中的应用 病理学检查：阐述病理学检查在头颈部肿瘤诊断中的重要性 鉴别诊断：列举与头颈部肿瘤相似的其他疾病，并介绍其鉴别要点
诊断流程
病史采集：了解患者症状、体征及家族史等信息 体格检查：观察患者头颈部外观、触诊淋巴结等 影像学检查：进行X光、CT、MRI等影像学检查 病理学检查：通过活检或细胞学检查确定病变性质 鉴别诊断：根据检查结果，与其他疾病进行鉴别
05 治疗与预后
治疗方法
手术切除：通过 手术将肿瘤切除， 达到治疗目的
康复指导
康复目标：恢复功能、提高生活质量 康复方法：物理治疗、职业治疗、言语治疗等 康复计划：制定个性化的康复计划，包括治疗时间、强度、频率等 康复效果评估：定期评估康复效果，调整康复计划
06 预防与保健
预防措施
健康生活方式：保持均衡饮 食，增加蔬菜、水果摄入， 减少高脂肪、高热量食物
定期体检：定期进行头颈部 检查，及早发现潜在病变
放疗：利用放射 线照射肿瘤，破 坏肿瘤细胞，达 到治疗目的
化疗：通过化学 药物杀死肿瘤细 胞，达到治疗目 的
靶向治疗：利用 特定的药物或抗 体针对肿瘤细胞 进行精准治疗
预后评估
生存率：评估患 者生存期的长短
复发率：评估肿 瘤复发的可能性
并发症：评估治 疗过程中可能出 现的不良反应和 并发症
生存质量：评估 患者治疗后生活 质量的好坏
临床表现
头颈部肿瘤的常 见症状：如头痛、 恶心、呕吐、视 力模糊等

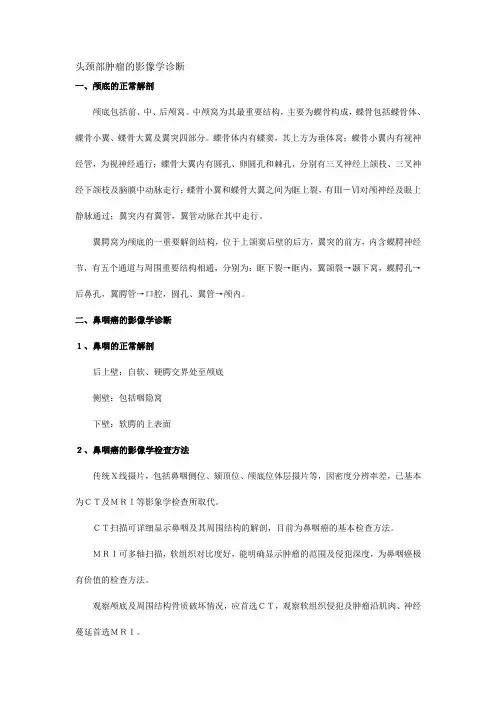

头颈部肿瘤的影像学诊断课稿
头颈部肿瘤的影像学诊断一、颅底的正常解剖颅底包括前、中、后颅窝。
中颅窝为其最重要结构，主要为蝶骨构成，蝶骨包括蝶骨体、蝶骨小翼、蝶骨大翼及翼突四部分。
蝶骨体内有蝶窦，其上方为垂体窝；蝶骨小翼内有视神经管，为视神经通行；蝶骨大翼内有圆孔、卵圆孔和棘孔，分别有三叉神经上颌枝、三叉神经下颌枝及脑膜中动脉走行；蝶骨小翼和蝶骨大翼之间为眶上裂，有Ⅲ－Ⅵ对颅神经及眼上静脉通过；翼突内有翼管，翼管动脉在其中走行。
翼腭窝为颅底的一重要解剖结构，位于上颌窦后壁的后方，翼突的前方，内含蝶腭神经节，有五个通道与周围重要结构相通，分别为：眶下裂→眶内，翼颌裂→颞下窝，蝶腭孔→后鼻孔，翼腭管→口腔，圆孔、翼管→颅内。
二、鼻咽癌的影像学诊断１、鼻咽的正常解剖后上壁：自软、硬腭交界处至颅底侧壁：包括咽隐窝下壁：软腭的上表面２、鼻咽癌的影像学检查方法传统Ｘ线摄片，包括鼻咽侧位、颏顶位、颅底位体层摄片等，因密度分辨率差，已基本为ＣＴ及ＭＲＩ等影象学检查所取代。
ＣＴ扫描可详细显示鼻咽及其周围结构的解剖，目前为鼻咽癌的基本检查方法。
ＭＲＩ可多轴扫描，软组织对比度好，能明确显示肿瘤的范围及侵犯深度，为鼻咽癌极有价值的检查方法。
观察颅底及周围结构骨质破坏情况，应首选ＣＴ，观察软组织侵犯及肿瘤沿肌肉、神经蔓延首选ＭＲＩ。
３、鼻咽癌的临床表现鼻咽癌早期常无临床症状，中晚期可出现下述症状：耳鼻症状：涕血、鼻塞、耳鸣眼部症状：视力减退、复视、运动障碍偏头痛颈部淋巴结肿大４、鼻咽癌的影像学表现约８０％的鼻咽癌起自鼻咽侧壁，早期为鼻咽壁增厚，咽隐窝变浅，中晚期有明显肿物，可有咽隐窝消失、咽旁间隙变窄、颅底骨质破坏、副鼻窦炎症。
另外，鼻咽癌常合并有单侧或双侧淋巴结肿大。
５、鼻咽癌颅内蔓延途径直接侵犯：岩枕裂、破裂孔沿肌肉蔓延：腭帆张肌、腭帆提肌沿神经蔓延：三叉神经沿颅底孔道蔓延：卵圆孔、翼腭窝６、鼻咽癌颈部淋巴结转移的特点咽后淋巴结为鼻咽癌转移的第一站，其它好发部位为颈深组及颈后三角区淋巴结，放疗后可出现颏下、枕突等罕见部位淋巴结转移转移，有时转移淋巴结大小与原发肿瘤不成比例。
头颈部肿瘤影像诊断与鉴别ppt课件
Phase 1
4分59秒， 12个时相
对比剂： 马根维显，0.1mmol/kg 高压注射器经上臂静脉注射，2.5ml/s 第一个时相扫描结束后开始注射
完整版PPT课件
15
持续上升型
速升缓降型
速升速降型
速升速降型
TIC 分型 完整版PPT课件
正常颞肌
16
右泪腺腺样囊性癌 ， Tp完ea整k版:P8P1T课.件3s，WR:28.3%，TIC为1C7 型
低
完整版PPT课件
20
头颈部病变CT 检查
• 高分辨技术 • 常规技术 • 各向同性扫描 • 扫描方位：横断及冠状扫描为常规体位 • 靶扫描 • 增强扫描 • 图象后处理：MPR \三维重建\仿真内镜
ห้องสมุดไป่ตู้
完整版PPT课件
21
头颈部病变MRI检查
• H质子成像 • 多参数成像：T1、T2、质子密度等 • 任意体位：横断、冠状、斜矢状 • 成像序列：SE、FSE、 FE、 STIR、DWI • 增强检查 • 血管成像及水成像技术 • 图象后处理 • 无过敏及放射损伤
完整版PPT课件
26
泪腺良性混合瘤
• 含中胚叶上皮成分和外胚叶的间质成分及
形态多样 ，多形性腺瘤
• 源于泪腺眶部，极少数发生于泪腺睑部或
异位泪腺
• 外上象限的椭圆形或圆形肿块 • 等密度 ；长T1长T2信号影 ，信号不均匀 • 轻至中度强化 • 眶骨受压，无骨质破坏
完整版PPT课件
27
完整版PPT课件
完整版PPT课件
30
神经鞘瘤
• 起源于颅神经Ⅲ、Ⅳ、Ⅴ、Ⅵ、交
感和副交感神经以及睫状神经的雪 旺细胞
• 边界清楚、包膜完整的椭圆形或梭
4分59秒， 12个时相
对比剂： 马根维显，0.1mmol/kg 高压注射器经上臂静脉注射，2.5ml/s 第一个时相扫描结束后开始注射
完整版PPT课件
15
持续上升型
速升缓降型
速升速降型
速升速降型
TIC 分型 完整版PPT课件
正常颞肌
16
右泪腺腺样囊性癌 ， Tp完ea整k版:P8P1T课.件3s，WR:28.3%，TIC为1C7 型
低
完整版PPT课件
20
头颈部病变CT 检查
• 高分辨技术 • 常规技术 • 各向同性扫描 • 扫描方位：横断及冠状扫描为常规体位 • 靶扫描 • 增强扫描 • 图象后处理：MPR \三维重建\仿真内镜
ห้องสมุดไป่ตู้
完整版PPT课件
21
头颈部病变MRI检查
• H质子成像 • 多参数成像：T1、T2、质子密度等 • 任意体位：横断、冠状、斜矢状 • 成像序列：SE、FSE、 FE、 STIR、DWI • 增强检查 • 血管成像及水成像技术 • 图象后处理 • 无过敏及放射损伤
完整版PPT课件
26
泪腺良性混合瘤
• 含中胚叶上皮成分和外胚叶的间质成分及
形态多样 ，多形性腺瘤
• 源于泪腺眶部，极少数发生于泪腺睑部或
异位泪腺
• 外上象限的椭圆形或圆形肿块 • 等密度 ；长T1长T2信号影 ，信号不均匀 • 轻至中度强化 • 眶骨受压，无骨质破坏
完整版PPT课件
27
完整版PPT课件
完整版PPT课件
30
神经鞘瘤
• 起源于颅神经Ⅲ、Ⅳ、Ⅴ、Ⅵ、交
感和副交感神经以及睫状神经的雪 旺细胞
• 边界清楚、包膜完整的椭圆形或梭
头颈部肿瘤影像诊断与鉴别
精选文本
26
泪腺良性混合瘤
• 含中胚叶上皮成分和外胚叶的间质成分及
形态多样 ，多形性腺瘤
• 源于泪腺眶部，极少数发生于泪腺睑部或
异位泪腺
• 外上象限的椭圆形或圆形肿块 • 等密度 ；长T1长T2信号影 ，信号不均匀 • 轻至中度强化 • 眶骨受压，无骨质破坏
精选文本
27
精选文本
28
泪腺恶性上皮性肿瘤
• 恶性混合瘤、腺样囊性癌、腺癌、
粘液表皮样癌 ，腺样囊性癌为 最多见且高度恶性
• 边缘多不规则呈锯齿状改变 • 中度至明显强化 • 眶骨虫蚀状破坏 • 侵犯周围结构
精选文本
29
鉴别诊断
• 泪腺良、恶性上皮性肿瘤：
骨质破坏的显示是关键
• 泪腺窝炎性假瘤、淋巴瘤：
呈长条形，骨质改变不明显
精选文本
30
头颈部肿瘤影像诊断与鉴别
首都医科大学附属北京同仁医院 梁晨阳
精选文本
1
头颈影像学研究进展
精选文本
2
切片与影像对照研究
精选文本
3
多排螺旋CT
精选文本
4
高分辨率MR
3D Fiesta FOV 18 44 sl 0.8/-0.6
256x256 2’02”
精选文本
REFORMAT
5
精选文本
6
脂肪抑制技术
Perfusion (CBF)
精选文本
Time to Peak
9
下咽鳞癌
精选文本
10
• 功能性MRI(fMRI)
– fMRI-----广义上主要包括灌注成像、 弥散成像和脑皮质功能定位。灌注与弥 散成像较早应用于颅脑，近年试用于心 脏。
头颈部肿瘤影像诊断与鉴别(精品课件)
神经鞘瘤
• 起源于颅神经Ⅲ、Ⅳ、Ⅴ、Ⅵ、交
感和副交感神经以及睫状神经的雪 旺细胞
• 边界清楚、包膜完整的椭圆形或梭
形肿瘤，内部多有囊性变和出血
• Antoni A 构成实性细胞区和Antoni
B构成疏松粘液样组织区
精品 PPT
神经鞘瘤的影像学表现
• 肌锥内或肌锥外 、颅眶沟通 • 椭圆形 、少数呈哑铃形 • 等密度 • 略长T1略长T2信号 ，囊变 • 不均匀强化
降、头痛头晕，少数伴内分泌症状，发展缓 慢
• 病理是正常的骨组织被坚韧的纤维结缔组织
代替，由成熟程度不同的纤维组织和新生骨 组织构成，可有液坏死
骨质增生、肥厚
• MRI表现：低或等信号，信号流空 • 增强后明显强化，“双轨征”、
“袖管征”，显示颅内较好
精品 PPT
视神经胶质瘤
• 15%~30%伴神经纤维瘤病 • 多见于儿童、青少年，Ⅰ~Ⅱ级，
少数见于成人，Ⅱ~Ⅲ级
• 梭形增粗，视神经迂曲、延长 • 等密度；长T1长T2信号 • 轻中度强化，少数不强化、明显
• 软组织肿块，溶骨性骨质破坏 • 儿童转移瘤：多骨受累
精品 PPT
精品 PPT
扁平型脑膜瘤
• 多见于蝶骨大翼 • 常有蝶骨骨质增生和骨壁肥厚 • 沿蝶骨大翼表面生长的扁平形
软组织肿块
• 高密度 • 低信号 • 明显强化
精品 PPT
肿瘤样病变
• 炎性假瘤 • 皮样囊肿 • 血囊肿 • 组织细胞增生症
精品 PPT
眼眶囊肿
•包括皮样囊肿及表皮样囊肿 •一般无强化表现或仅边缘强化 •多同时伴有眶壁骨质不规则缺损 •脂肪抑制后信号减低
精品 PPT
眼球肿瘤的影像学诊断
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据病变种类而定
精品PPT
24
视神经管横断位扫描
• 基线：床鼻线。即前床突至鼻骨尖之
间的联线
• 范围：自前床突至眶上裂 • 层厚：1-2mm，层间距1-2mm • 显示野（FOV）：12—15cm • 窗技术：4000/700Hu
精品PPT
25
视神经管冠状位扫描
• 基线：垂直于硬腭 • 范围：前床突前后 • 层厚：1-2mm，层间距1-2mm • 显示野（FOV）：12—15cm • 窗技术：4000/700Hu
精品PPT
13
动态增强扫描（一）
• 3D FSPGR序列
• TR/TE：8.4/4.0ms
• 层厚：3.2mm 层间距：
0mm
• FOV：18cm×18cm
• Matrix：256×160
• NEX：1
• Bandwidth：22.7KHz
精品PPT
14
动态增强扫描（二）
13s
13s
Phase 1
PET与CT
精品PPT
18
现在的不足
• 新技术研究和运用明显不如其它系统 • 基础研究薄弱且难度大，课题少 • 空间分辨率和组织间对比度还不理想 • 人员相对较少
精品PPT
19
国内不足
• 眼、耳、鼻及头颈外科较其他科室规
模小, 重视程度不够，发展较慢
• 普及程度不够，很少有专门的专业组
• 培训力量差，扫描不规范，诊断水平
4分59秒， 12个时相
对比剂： 马根维显，0.1mmol/kg 高压注射器经上臂静脉注射，2.5ml/s 第一个时相扫描结束后开始注射
精品PPT
15
持续上升型
速升缓降型
速升速降型
速升速降型
TIC 分型 精品PPT
正常颞肌
16
右泪腺腺样囊性癌 ， Tpea精k:品8PP1T.3s，WR:28.3%，TIC为17C型
头颈部肿瘤影像诊断与鉴别
精品PPT
1
头颈影像学研究进展
精品PPT
2
切片与影像对照研究
精品PPT
3
多排螺旋CT
精品PPT
4
高分辨率MR
3D Fiesta FOV 18 44 sl 0.8/-0.6
256x256 2’02”
精品PPT
REFORMAT
5
精品PPT
6
脂肪抑制技术
精品PPT
7
近年来，CT和MRI都有了许多新的变化 和发展。使影像技术由解剖和大体成像， 向动态和功能水平发展。如CTA,MRA(血管 造影），MRS（磁共振频谱分析）， PCT,PWI和DWI（灌注成像和弥散成像）， FMRI（磁共振功能成像）等等。
精品PPT
32
眶脉管性肿瘤
• 包括海绵状血管瘤、静脉曲张、静脉性
血管瘤及淋巴管瘤。
• 海绵状血管瘤、淋巴管瘤呈渐进性明显
强化。
• 静脉曲张、静脉性血管瘤呈特别明显强
化，有时可形成较大的血窦
精品PPT
33
海绵状血管瘤
• 实质为静脉畸形 • MRI表现：圆形、椭圆形，边缘光
滑，少数有分叶，长T1长T2信号， 信号均匀，“晕环征”，“渐进 性强化”
精品PPT
22
头颈部病变影像学检查的目的
• 显示头颈部解剖 • 了解头颈部变异 • 显示病变
定位
定量 定性
精品PPT
23
眼眶横断位扫描
• 基线：采用听眦线，平行视神经
• 范围：自眶上壁至眶下壁，有病变时应
以病变侵及范围为扫描范围
• 显示野（FOV）：14—17cm
• 窗技术：软组织窗、骨窗 • 层厚、间距：3mm/3mm或2mm/5mm，
精品PPT
8
Perfusion CT
CT-6hr
Perfusion (CBF)
精品PPT
Time to Peak
9
下咽鳞癌
精品PPT
10
• 功能性MRI(fMRI)
– fMRI-----广义上主要包括灌注成像、 弥散成像和脑皮质功能定位。灌注与弥 散成像较早应用于颅脑，近年试用于心 脏。
– 近年内fMRI的发展明显拓宽了原有的 概念与应用范畴。
• 恶性混合瘤、腺样囊性癌、腺癌、
粘液表皮样癌 ，腺样囊性癌为 最多见且高度恶性
• 边缘多不规则呈锯齿状改变 • 中度至明显强化 • 眶骨虫蚀状破坏 • 侵犯周围结构
精品PPT
29
鉴别诊断
• 泪腺良、恶性上皮性肿瘤：
骨质破坏的显示是关键
• 泪腺窝炎性假瘤、淋巴瘤：
呈长条形，骨质改变不明显
精品PPT
精品PPT
11
功能性MRI
–1、实时fMRI，快速实时显示。
–2、螺旋fMRI，利用在K-空间螺旋采集的技 术得到各种脑血流灌注的信息，如rCBU、 rCBF、rMTT等。
–3、弥散张量成像（DTI），进一步提高设 备可达到的B值，4000-10000，从而获得 更高分辨力的弥散影像。
–4、动脉血质子自旋标记成像(ASL)。
精品PPT
12
• 动态增强MRI (dynamic contrast
enhanced-MRI，DCE-MRI)
• 是指在静脉内注射对比剂后全过程连续采
集所获得的一系列图像。
• 增强后肿瘤的信号强度可以反映肿瘤组织
的灌注情况、血管通透性及细胞外间隙的 体积，对比剂的流入及流出等药物动力学 情况可以特异性的反映肿瘤的良、恶性及 治疗方法的效果。
精品PPT
26
泪腺良性混合瘤
• 含中胚叶上皮成分和外胚叶的间质成分及
形态多样 ，多形性腺瘤
• 源于泪腺眶部，极少数发生于泪腺睑部或
异位泪腺
• 外上象限的椭圆形或圆形肿块 • 等密度 ；长T1长T2信号影 ，信号不均匀 • 轻至中度强化 • 眶骨受压，无骨质破坏
精品PPT
27
精品PPT
28
泪腺恶性上皮性肿瘤
低
精品PPT
20
头颈部病变CT 检查
• 高分辨技术 • 常规技术 • 各向同性扫描 • 扫描方位：横断PR \三维重建\仿真内镜
精品PPT
21
头颈部病变MRI检查
• H质子成像 • 多参数成像：T1、T2、质子密度等 • 任意体位：横断、冠状、斜矢状 • 成像序列：SE、FSE、 FE、 STIR、DWI • 增强检查 • 血管成像及水成像技术 • 图象后处理 • 无过敏及放射损伤
30
神经鞘瘤
• 起源于颅神经Ⅲ、Ⅳ、Ⅴ、Ⅵ、交
感和副交感神经以及睫状神经的雪 旺细胞
• 边界清楚、包膜完整的椭圆形或梭
形肿瘤，内部多有囊性变和出血
• Antoni A 构成实性细胞区和Antoni
B构成疏松粘液样组织区
精品PPT
31
神经鞘瘤的影像学表现
• 肌锥内或肌锥外 、颅眶沟通 • 椭圆形 、少数呈哑铃形 • 等密度 • 略长T1略长T2信号 ，囊变 • 不均匀强化
精品PPT
24
视神经管横断位扫描
• 基线：床鼻线。即前床突至鼻骨尖之
间的联线
• 范围：自前床突至眶上裂 • 层厚：1-2mm，层间距1-2mm • 显示野（FOV）：12—15cm • 窗技术：4000/700Hu
精品PPT
25
视神经管冠状位扫描
• 基线：垂直于硬腭 • 范围：前床突前后 • 层厚：1-2mm，层间距1-2mm • 显示野（FOV）：12—15cm • 窗技术：4000/700Hu
精品PPT
13
动态增强扫描（一）
• 3D FSPGR序列
• TR/TE：8.4/4.0ms
• 层厚：3.2mm 层间距：
0mm
• FOV：18cm×18cm
• Matrix：256×160
• NEX：1
• Bandwidth：22.7KHz
精品PPT
14
动态增强扫描（二）
13s
13s
Phase 1
PET与CT
精品PPT
18
现在的不足
• 新技术研究和运用明显不如其它系统 • 基础研究薄弱且难度大，课题少 • 空间分辨率和组织间对比度还不理想 • 人员相对较少
精品PPT
19
国内不足
• 眼、耳、鼻及头颈外科较其他科室规
模小, 重视程度不够，发展较慢
• 普及程度不够，很少有专门的专业组
• 培训力量差，扫描不规范，诊断水平
4分59秒， 12个时相
对比剂： 马根维显，0.1mmol/kg 高压注射器经上臂静脉注射，2.5ml/s 第一个时相扫描结束后开始注射
精品PPT
15
持续上升型
速升缓降型
速升速降型
速升速降型
TIC 分型 精品PPT
正常颞肌
16
右泪腺腺样囊性癌 ， Tpea精k:品8PP1T.3s，WR:28.3%，TIC为17C型
头颈部肿瘤影像诊断与鉴别
精品PPT
1
头颈影像学研究进展
精品PPT
2
切片与影像对照研究
精品PPT
3
多排螺旋CT
精品PPT
4
高分辨率MR
3D Fiesta FOV 18 44 sl 0.8/-0.6
256x256 2’02”
精品PPT
REFORMAT
5
精品PPT
6
脂肪抑制技术
精品PPT
7
近年来，CT和MRI都有了许多新的变化 和发展。使影像技术由解剖和大体成像， 向动态和功能水平发展。如CTA,MRA(血管 造影），MRS（磁共振频谱分析）， PCT,PWI和DWI（灌注成像和弥散成像）， FMRI（磁共振功能成像）等等。
精品PPT
32
眶脉管性肿瘤
• 包括海绵状血管瘤、静脉曲张、静脉性
血管瘤及淋巴管瘤。
• 海绵状血管瘤、淋巴管瘤呈渐进性明显
强化。
• 静脉曲张、静脉性血管瘤呈特别明显强
化，有时可形成较大的血窦
精品PPT
33
海绵状血管瘤
• 实质为静脉畸形 • MRI表现：圆形、椭圆形，边缘光
滑，少数有分叶，长T1长T2信号， 信号均匀，“晕环征”，“渐进 性强化”
精品PPT
22
头颈部病变影像学检查的目的
• 显示头颈部解剖 • 了解头颈部变异 • 显示病变
定位
定量 定性
精品PPT
23
眼眶横断位扫描
• 基线：采用听眦线，平行视神经
• 范围：自眶上壁至眶下壁，有病变时应
以病变侵及范围为扫描范围
• 显示野（FOV）：14—17cm
• 窗技术：软组织窗、骨窗 • 层厚、间距：3mm/3mm或2mm/5mm，
精品PPT
8
Perfusion CT
CT-6hr
Perfusion (CBF)
精品PPT
Time to Peak
9
下咽鳞癌
精品PPT
10
• 功能性MRI(fMRI)
– fMRI-----广义上主要包括灌注成像、 弥散成像和脑皮质功能定位。灌注与弥 散成像较早应用于颅脑，近年试用于心 脏。
– 近年内fMRI的发展明显拓宽了原有的 概念与应用范畴。
• 恶性混合瘤、腺样囊性癌、腺癌、
粘液表皮样癌 ，腺样囊性癌为 最多见且高度恶性
• 边缘多不规则呈锯齿状改变 • 中度至明显强化 • 眶骨虫蚀状破坏 • 侵犯周围结构
精品PPT
29
鉴别诊断
• 泪腺良、恶性上皮性肿瘤：
骨质破坏的显示是关键
• 泪腺窝炎性假瘤、淋巴瘤：
呈长条形，骨质改变不明显
精品PPT
精品PPT
11
功能性MRI
–1、实时fMRI，快速实时显示。
–2、螺旋fMRI，利用在K-空间螺旋采集的技 术得到各种脑血流灌注的信息，如rCBU、 rCBF、rMTT等。
–3、弥散张量成像（DTI），进一步提高设 备可达到的B值，4000-10000，从而获得 更高分辨力的弥散影像。
–4、动脉血质子自旋标记成像(ASL)。
精品PPT
12
• 动态增强MRI (dynamic contrast
enhanced-MRI，DCE-MRI)
• 是指在静脉内注射对比剂后全过程连续采
集所获得的一系列图像。
• 增强后肿瘤的信号强度可以反映肿瘤组织
的灌注情况、血管通透性及细胞外间隙的 体积，对比剂的流入及流出等药物动力学 情况可以特异性的反映肿瘤的良、恶性及 治疗方法的效果。
精品PPT
26
泪腺良性混合瘤
• 含中胚叶上皮成分和外胚叶的间质成分及
形态多样 ，多形性腺瘤
• 源于泪腺眶部，极少数发生于泪腺睑部或
异位泪腺
• 外上象限的椭圆形或圆形肿块 • 等密度 ；长T1长T2信号影 ，信号不均匀 • 轻至中度强化 • 眶骨受压，无骨质破坏
精品PPT
27
精品PPT
28
泪腺恶性上皮性肿瘤
低
精品PPT
20
头颈部病变CT 检查
• 高分辨技术 • 常规技术 • 各向同性扫描 • 扫描方位：横断PR \三维重建\仿真内镜
精品PPT
21
头颈部病变MRI检查
• H质子成像 • 多参数成像：T1、T2、质子密度等 • 任意体位：横断、冠状、斜矢状 • 成像序列：SE、FSE、 FE、 STIR、DWI • 增强检查 • 血管成像及水成像技术 • 图象后处理 • 无过敏及放射损伤
30
神经鞘瘤
• 起源于颅神经Ⅲ、Ⅳ、Ⅴ、Ⅵ、交
感和副交感神经以及睫状神经的雪 旺细胞
• 边界清楚、包膜完整的椭圆形或梭
形肿瘤，内部多有囊性变和出血
• Antoni A 构成实性细胞区和Antoni
B构成疏松粘液样组织区
精品PPT
31
神经鞘瘤的影像学表现
• 肌锥内或肌锥外 、颅眶沟通 • 椭圆形 、少数呈哑铃形 • 等密度 • 略长T1略长T2信号 ，囊变 • 不均匀强化
