光伏电池铝浆光伏电池铝浆是一种应用于光伏电池制造过程中的关键材料。

铝浆的主要作用是提高光伏电池的光电转换效率和稳定性。

本文将从铝浆的组成、制备工艺以及在光伏电池中的应用等方面进行详细介绍。

一、铝浆的组成光伏电池铝浆的主要成分是铝粉、有机溶剂和粘结剂。

其中，铝粉是铝浆的主要活性成分，具有良好的导电性能和光反射性能。

有机溶剂主要用于调节铝浆的粘度和流动性，以便更好地涂覆在光伏电池表面。

粘结剂则用于提高铝浆与光伏电池表面的附着力，增加其稳定性。

二、铝浆的制备工艺铝浆的制备工艺主要包括物料准备、搅拌混合、过滤除杂、调节粘度和包装等步骤。

首先，将铝粉、有机溶剂和粘结剂按一定比例混合，并进行搅拌混合，使其均匀分散。

然后，通过过滤除杂，去除杂质和固体颗粒，保证铝浆的纯净度。

接下来，根据需要，可通过添加或调节有机溶剂的种类和量来调节铝浆的粘度。

最后，将制备好的铝浆进行包装，以便于运输和使用。

三、铝浆在光伏电池中的应用铝浆在光伏电池的制造过程中起到了至关重要的作用。

首先，铝浆可用于制备光伏电池的反射层。

光伏电池的反射层需要具备良好的光反射性能，以提高光伏电池对太阳光的吸收效果。

铝粉作为铝浆的主要成分，具有良好的光反射性能，能够将未被吸收的太阳光反射回光伏电池，从而提高光伏电池的光电转换效率。

铝浆还可用于制备光伏电池的电极。

在光伏电池的制造过程中，需要在光伏电池的正负极上涂覆一层铝浆，以提高电极与电解质之间的接触性能。

铝浆具有良好的导电性能，能够有效地提高光伏电池的电流输出能力，从而提高光伏电池的发电效率。

铝浆还可用于光伏电池的封装工艺。

在光伏电池的封装过程中，需要在光伏电池的边缘涂覆一层铝浆，以提高光伏电池的密封性能和稳定性。

铝浆具有良好的粘附性和稳定性，能够有效地保护光伏电池内部的电池片和电解质，延长光伏电池的使用寿命。

光伏电池铝浆是一种在光伏电池制造过程中不可或缺的材料。

铝浆通过调节光伏电池的光反射性能、导电性能和稳定性等方面的性能，能够有效地提高光伏电池的光电转换效率和稳定性。

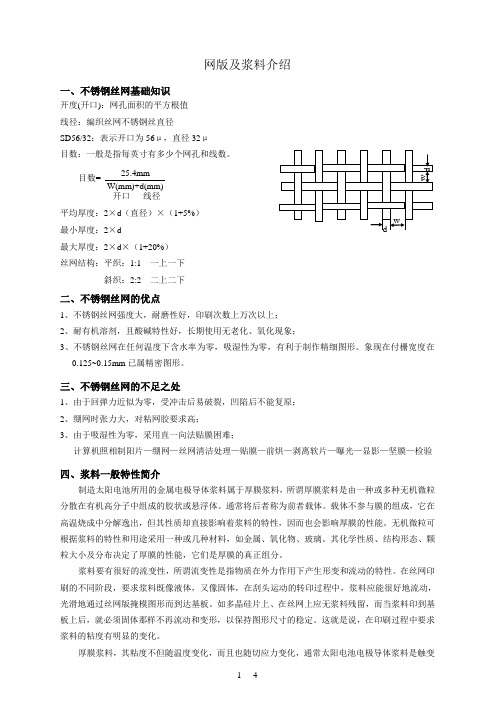

网版及浆料介绍一、不锈钢丝网基础知识开度(开口)：网孔面积的平方根值线径：编织丝网不锈钢丝直径SD56/32：表示开口为56μ，直径32μ目数：一般是指每英寸有多少个网孔和线数。

目数=开口 线径 平均厚度：2×d （直径）×（1+5%）最小厚度：2×d最大厚度：2×d ×（1+20%）丝网结构：平织：1:1 一上一下斜织：2:2 二上二下 二、不锈钢丝网的优点 1、不锈钢丝网强度大，耐磨性好，印刷次数上万次以上； 2、耐有机溶剂，且酸碱特性好，长期使用无老化、氧化现象； 3、不锈钢丝网在任何温度下含水率为零，吸湿性为零，有利于制作精细图形。

象现在付栅宽度在0.125~0.15mm 已属精密图形。

三、不锈钢丝网的不足之处 1、由于回弹力近似为零，受冲击后易破裂，凹陷后不能复原； 2、绷网时张力大，对粘网胶要求高； 3、由于吸湿性为零，采用直一向法贴膜困难； 计算机照相制阳片—绷网—丝网清洁处理—贴膜—前烘—剥离软片—曝光—显影—坚膜—检验 四、浆料一般特性简介 制造太阳电池所用的金属电极导体浆料属于厚膜浆料，所谓厚膜浆料是由一种或多种无机微粒分散在有机高分子中组成的胶状或悬浮体。

通常将后者称为前者载体。

载体不参与膜的组成，它在高温烧成中分解逸出，但其性质却直接影响着浆料的特性，因而也会影响厚膜的性能。

无机微粒可根据浆料的特性和用途采用一种或几种材料，如金属、氧化物、玻璃。

其化学性质、结构形态、颗粒大小及分布决定了厚膜的性能，它们是厚膜的真正组分。

浆料要有很好的流变性，所谓流变性是指物质在外力作用下产生形变和流动的特性。

在丝网印刷的不同阶段，要求浆料既像液体，又像固体，在刮头运动的转印过程中，浆料应能很好地流动，光滑地通过丝网版掩模图形而到达基板。

如多晶硅片上、在丝网上应无浆料残留，而当浆料印到基板上后，就必须固体那样不再流动和变形，以保持图形尺寸的稳定。

太阳能电池片丝网印刷遇到的工艺问题及处理
一、翘曲：
1.硅片太薄——控制原始硅片厚度
2.印刷铝浆太厚——控制铝浆重量
3.烧结温度过高——调整烧结炉4、5、6、7区温度
4.烧结炉冷却区冷却效果不好——查看风扇状况、进出水温度压力等
二、铝包：
1.烧结温度太高——调整烧结炉4、5、6、7区温度
2.印刷铝浆太薄——印刷铝浆重量加重
3.使用前浆料搅拌不充分——搅拌时间必须达到规定时间
4.铝浆印刷后烘干时间不够——增加烘干时间或提高烘干温度
5.烧结排风太小——增大烧结炉排风
6.烧结炉冷却区冷却效果不好——查看风扇状况、进出水温度压力等
三、虚印：
1.印刷压力太小——增大印刷压力
2.印刷板间距太大——减小板间距
3.印刷刮刀条不平——更换刮刀条
4.工作台板不平，磨损严重——更换工作台板
5.网印机导轨不平——重新调整导轨
四、粗线：
1.网版使用次数太多，张力不够——更换网版
2.网版参数不合格——核对该批网版参数，更换网版
3.浆料太稀，浆料搅拌时间太长——严格执行浆料搅拌时间规定
4.网印机参数不合适——调整网印机参数
五，漏印——网版有破损或者有杂物，可以用松油醇粘无尘布后擦拭网版相应位置。

太阳能电池导电浆料英文回答：Solar cell conductive pastes play a crucial role in the performance of solar cells. These pastes are responsiblefor facilitating the flow of electricity within the solar cell, providing a pathway for the generated electrical current to be collected and utilized. There are various types of conductive pastes available, each with its own unique composition and properties.One commonly used conductive paste is made up of silver particles suspended in a polymer matrix. The silver particles act as conductive pathways, allowing forefficient electron transport within the solar cell. The polymer matrix serves as a binder, holding the silver particles together and providing adhesion to the solar cell surface.Another type of conductive paste utilizes copperparticles instead of silver. Copper is a more cost-effective alternative to silver, but it has slightly higher resistance. However, advancements in paste formulation and cell design have made it possible to achieve comparable performance with copper pastes.In addition to silver and copper, there are conductive pastes that incorporate other materials such as aluminum, nickel, and various conductive oxides. These materials are chosen based on their electrical conductivity, adhesion properties, and compatibility with the solar cell materials.The formulation of a conductive paste involvescarefully selecting the particle size, shape, and distribution, as well as the polymer binder and other additives. The particle size and shape affect the paste's ability to fill in the gaps between solar cell components, ensuring good electrical contact. The distribution of particles within the paste should be uniform to achieve consistent conductivity throughout the solar cell.During the manufacturing process, the conductive pasteis applied onto the solar cell using various techniques such as screen printing or dispensing. The paste is then dried and cured to remove any solvents and bind the particles together. The resulting conductive layer forms a grid pattern on the solar cell surface, allowing for efficient current collection.中文回答：太阳能电池导电浆料在太阳能电池的性能中起着至关重要的作用。

太阳能电池浆料在太阳能电池的表面制备电极引出电流是太阳能发电的关键环节之一。

目前业内的常用方式即在太阳能电池片的两面印刷电池浆料做成电极，其中一种是用于太阳能电池背面的铝或铝＋银电极；另一种是用于太阳能电池受光面（正面）的银电极。

根据组成成分，太阳能电池浆料分为：银浆、铝浆。

目前，光伏电池浆料约占太阳能电池成本的20%；“十三五”太阳能发展规划提出，到2020年光伏发电要实现用电侧平价上网。

减少电池片浆料用量，和硅片的价格下降一起构成电池成本降低的主要驱动力。

随着硅片价格下跌，近两年国内电池浆料成本占电池总成本的比重增加。

因此，国内众多的太阳能电池生产企业对电池浆料的成本越来越重视。

多主栅、超细栅线金属化技术有利于减少正银用量；正银的国产化，也有利于电池企业降低浆料成本。

其次，由于浆料次级原材料已可全部自制，已完成完整的工艺链，这样可带来低成本、质量可控及一对一服务保证技术服务的即时性等优势。

浆料产品一个最大特性就是无法定型，随着电池生产技术的不断变化，不同电池厂对原材料的品质要求、工艺路线、生产设备以及其他要求等不一样，而且这些要求都是动态变化，动态调整的；因此，需针对各家电池厂的独特需求，提供定制化服务，双方共同研发创新太阳能电池生产工艺。

一、银浆电极作为太阳能电池的重要组成部分，主要起收集电流的作用，同时对电池的受光面积和串联电阻有决定性的影响，是太阳能电池转换效率的重要影响因素之一；银浆包括正银和背银。

目前银浆由超细银粉、玻璃粉和有机载体（主要为树脂和有机溶剂等）以及适量添加剂组成，如图1所示。

图1 银浆组成成分（1）金属银粉由于银具有良好的导电性，且相对于其他贵金属而言价格便宜，作为银浆中的导电相，银粉纯度要求＞99%，一般占浆料总量的80%～90%；研究结果表明，银粉粒径分布、微观形貌、含量等对太阳电池的转换效率有重要影响。

其特性参数主要有粒径、形状、表面状态、比表面积等；目前银浆中广泛使用的是微米、亚微米级超细球形银粉，一般粒径控制在0.1-10μm左右，比表面积为0.2-0.6m2/g好于比表面积大于0.6m2/g的；银粉颗粒形状有球形和片状，球形电性能参数好于片状银粉；粒径过大，银浆的粘度和稳定性有显著的降低，颗粒之间的间隙比较大，烧结成的电极不够紧密，接触电阻大，焊接性也会受到影响；粒径过小，制备困难，容易氧化，在银浆配置过程中难与其他成分混合。

光伏发展简史与铝浆简介太阳能光伏产业在进入21世纪后，以晶硅太阳电池为代表的各产业链产品逐渐开始迈入实用化阶段，由于在太阳电池制造中具有不可或缺的地位与作用，光伏铝浆也随这股发展浪潮迅速发展起来，为此，对于光伏铝浆的发展历程我们可以结合太阳电池的一个技术指标发展来观察，如表1：太阳电池近几年简要技术指标发展数据统计：从上表可知，太阳电池电极由3种浆料（银浆、铝浆、银铝浆）印烧而成，在太阳电池生产工艺中，背电场制作是非常重要的工序。

背电场金属铝浆经由丝网印刷并经隧道炉快速热处理后，烧结后能实现良好的欧姆接触，可以在太阳电池硅片的背阳面形成铝背场，提高开路电压，从而提高太阳电池的转换效率。

如同银浆一样，太阳电池对光伏铝浆也有着特别的技术要求：1、具备良好的印刷性能，适宜规模化生产的工艺性，2、光电转换效率高，特别是开路电压高；3、附着力好，且与硅片能形成良好的热膨胀匹配；4、翘曲低，变形量小；5、铝膜表面光滑平整，无铝珠、铝苞、铝刺、不起灰；6、性价比高。

与光伏银浆不同的是，目前业内光伏企业使用的铝浆产品大部分是由国内企业生产，基本已实现90%以上的国产化。

现在市面上国产光伏铝浆基本上实现了无铅化，在印刷、烧结以及电性能方面都做到很不错，特别是个别企业生产的高效铝浆，表现特征明显，如表2：光伏铝浆企业逐个数2010年全球光伏业务出现了大幅上升，全产业链无一不获利。

随着太阳能行业的增长，对铝浆材料的需求也在增加，2011年为了迎接新一轮增长浪潮，铝浆材料制造商也抓紧扩建步伐，国内铝浆生产企业达几十家，其中最有代表性的是：1、广州儒兴—位列第一，光伏界奇葩之一对于广州儒兴科技股份有限公司的深入调研让笔者颇感踌躇，因为该司表现异常低调，面对一切媒体，上至中央地区央视主流、下至省市领导大众、财经、专业媒体都采取一视同仁拒绝接受采访的应对方式，不管是公司总裁许姗、副总经理莫力还是技术总监丁冰冰等高层都保持同一立场，但态度很谦和，属于闭门研发埋头发展型企业。

n型topcon太阳能电池用银铝浆及其制备方法与流程题目：n型topcon太阳能电池用银铝浆及其制备方法与流程摘要：本文主要介绍了n型topcon太阳能电池用银铝浆的制备方法与流程。

首先，对topcon太阳能电池的背电极和前电极的要求进行了阐述，并介绍了银铝浆的材料组成。

接下来，详细介绍了银铝浆的制备过程，包括材料预处理、浆料配比、搅拌和分散、筛网和印刷等环节。

最后，对银铝浆制备方法进行了总结，并指出了未来的研究方向。

关键词：n型topcon太阳能电池，银铝浆，制备方法，流程1. 引言n型topcon太阳能电池是目前太阳能电池领域的研究热点之一，其效率和稳定性在日益提高。

其中，背电极和前电极的制备工艺尤为重要，而银铝浆作为背电极和前电极的关键材料之一，起到连接电流的作用。

本文将详细介绍n型topcon太阳能电池用银铝浆的制备方法与流程。

2. n型topcon太阳能电池用银铝浆的要求n型topcon太阳能电池的背电极和前电极对银铝浆的要求较高。

背电极要求具有良好的导电性和稳定性，能够有效地输送电流；前电极要求具有良好的透光性、反射性和导电性，能够提高光电转化效率。

银铝浆必须满足上述要求，并且能够与其他材料相互融合，形成稳定的连接。

3. 银铝浆的材料组成银铝浆主要由银粉、铝粉和有机物组成。

银粉具有良好的导电性能和稳定性，是银铝浆的主要导电成分；铝粉具有较高的反射性能，能够提高光电转化效率；有机物则是银铝浆的分散剂，能够使浆料分散均匀，提高印刷质量。

4. 银铝浆的制备方法与流程银铝浆的制备过程主要包括材料预处理、浆料配比、搅拌和分散、筛网和印刷等环节。

4.1 材料预处理银粉和铝粉需要经过预处理，包括清洗、干燥和筛分等步骤。

清洗可以去除杂质，干燥可以去除水分，筛分可以使粉末颗粒均匀。

4.2 浆料配比根据所需的银铝浆的粘度、固含量和导电性能等要求，合理配比银粉、铝粉和有机物。

通常采用重量比例来计算配比。

4.3 搅拌和分散将银粉、铝粉和有机物加入适量的溶剂中，使用搅拌设备进行搅拌和分散。
