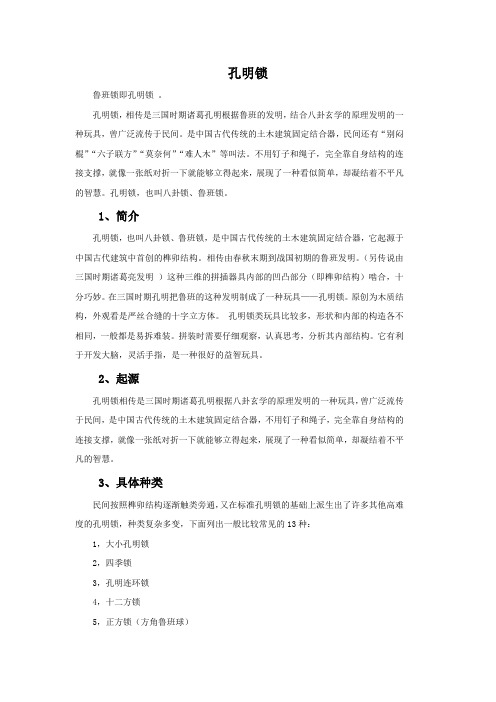

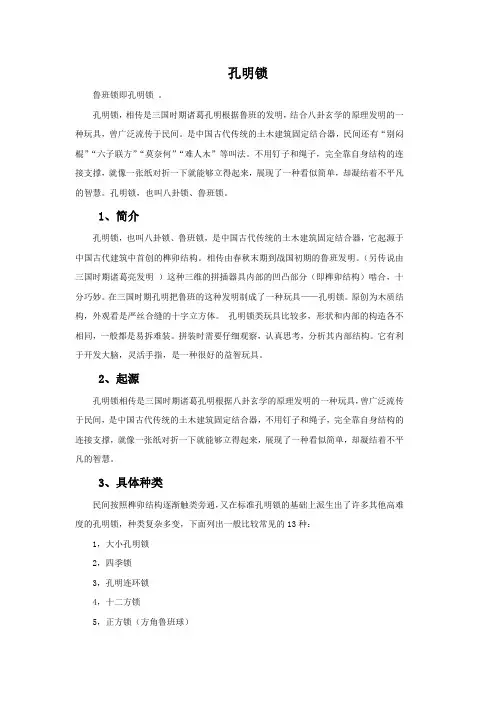

孔明锁鲁班锁即孔明锁。
孔明锁，相传是三国时期诸葛孔明根据鲁班的发明，结合八卦玄学的原理发明的一种玩具，曾广泛流传于民间。
是中国古代传统的土木建筑固定结合器，民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法。
不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。
孔明锁，也叫八卦锁、鲁班锁。
1、简介孔明锁，也叫八卦锁、鲁班锁，是中国古代传统的土木建筑固定结合器，它起源于中国古代建筑中首创的榫卯结构。
相传由春秋末期到战国初期的鲁班发明。
（另传说由三国时期诸葛亮发明）这种三维的拼插器具内部的凹凸部分（即榫卯结构）啮合，十分巧妙。
在三国时期孔明把鲁班的这种发明制成了一种玩具——孔明锁。
原创为木质结构，外观看是严丝合缝的十字立方体。
孔明锁类玩具比较多，形状和内部的构造各不相同，一般都是易拆难装。
拼装时需要仔细观察，认真思考，分析其内部结构。
它有利于开发大脑，灵活手指，是一种很好的益智玩具。
2、起源孔明锁相传是三国时期诸葛孔明根据八卦玄学的原理发明的一种玩具，曾广泛流传于民间，是中国古代传统的土木建筑固定结合器，不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。
3、具体种类民间按照榫卯结构逐渐触类旁通，又在标准孔明锁的基础上派生出了许多其他高难度的孔明锁，种类复杂多变，下面列出一般比较常见的13种：1，大小孔明锁2，四季锁3，孔明连环锁4，十二方锁5，正方锁（方角鲁班球）6，二十四锁（分A类和B类）7，十八插钩锁8，姐妹球9，六方锁10，十四阿哥锁11，小菠萝12，三三结（大菠萝）13，三八结4、其他相关流传千年的古代智慧锁的种类各式各样，千其百怪。
其中以最常见的六根（第一代、第二代或A类，B类）和九根的鲁班锁（第三代或C类）最为著名。
其中，六根的鲁班锁又按照地区、设计理念的不同，在构造上也不同。

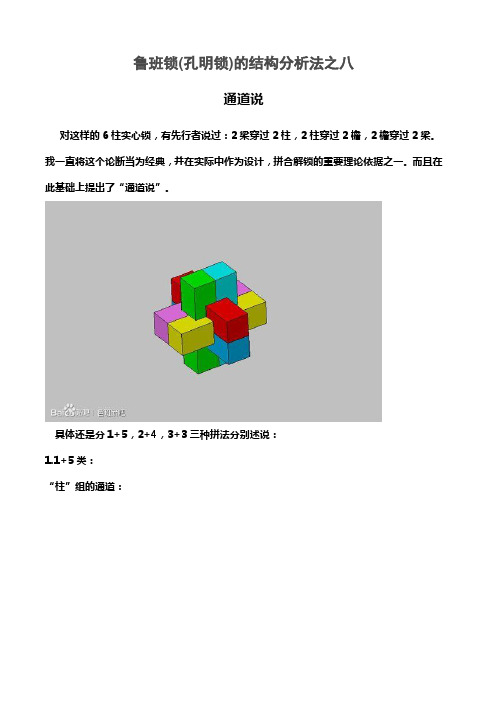

鲁班锁(孔明锁)的结构分析法之八通道说对这样的6柱实心锁，有先行者说过：2梁穿过2柱，2柱穿过2檐，2檐穿过2梁。
我一直将这个论断当为经典，并在实际中作为设计，拼合解锁的重要理论依据之一。
而且在此基础上提出了“通道说”。
具体还是分1+5，2+4，3+3三种拼法分别述说：1.1+5类：“柱”组的通道：两“柱”组合后，除了上方必有一个2X2的通道（通孔）外，大部分下方如图红色位置还至少要有一个1X1的通道（图中是1X2的通道）。
1+5的柱组在用编码大于1024的31根柱为下梁时，只有与上面2X2通道连成一体的通道，如图中红色的位置。
同样通道的大小至少要有一个1X1。
（图中是1X2的通道）。
檐组的通道：两檐组合后，左右侧如图红色位置各至少要有一个1X1的通道（图中两边都是1X2的通道）。
梁的通道：两梁组合后，下梁（光柱外的另一个梁，图中为兰色的柱）必须有2个通道，位置如下图兰色柱的4种情况：我曾错误的以为下图也可以作为1+5的梁组的通道。
后来经过试装后确认不可以。
通道外的位置是否有通孔（通道）不作要求，有无均可。
2.2+4类：“柱”组的通道：同1+5类。
檐组的通道：两檐组合后，左右侧如图红色位置各至少要有一个1X1的通道（图中两边都是1X2的通道）。
梁的通道：上下方2柱如图有孔的位置各至少要有一个1X1的通道（图中两边都是1X2的通道。
其它要求不属于通道说）。
3+3类：“柱”组的通道，见下图：檐组的通道：同2+4类。
梁的通道：同2+4类。
（通道相同，柱形要求不同）“通道说”是6柱锁拼合和设计的一个非常重要的基本规律综合运用柱的分类和通道说，6柱实心锁就可以解个七七八八了。
6根孔明锁（鲁班锁）拆装方法解密孔明锁，相传是三国时期诸葛孔明根据八卦玄学的原理发明的一种玩具，曾广泛流传于民间。
近年来又逐渐得到人们的重视，它对放松身心，开发大脑，灵活手指均有好处，是老少皆宜的休闲玩具。
孔明锁看上去简单，其实内中奥妙无穷，不得要领，很难完成拼合。
这只是传说之一。
另外一种传说是：传说春秋时代鲁国工匠鲁班为了测试儿子是否聪明，用6根木条制作一件可拼可拆的玩具，叫儿子拆开。
儿子忙碌了一夜，终于拆开了。
这种玩具后人就称作鲁班锁．其实这只是一种传说．它起源于中国古代建筑中首创的榫卯结构。
所以，孔明锁亦称鲁班锁、别闷棍、六子联方、莫奈何、难人木等。
孔明锁的种类各式各样，千其百怪。
其中以最常见的六根（第一代、第二代或A类，B类）和九根的孔明锁（第三代或C类）最为著名。
其中，六根的孔明锁又按照地区、设计理念的不同，在构造上也不同。
按照榫形，目前把六根孔明锁主要分为两大类：A类和B类。
当然，六根孔明锁的榫形是远远不局限于这两种的。
九根孔明锁，挑选其中的若干根，可以完成“六合榫”、“七星结”、“八达扣”、“鲁班锁”。
九种榫形要同时满足不同数量实现四种咬合结构，实为不易之事。
民间按照榫卯结构逐渐触类旁通，又在标准孔明锁的基础上派生出了许多其他高难度的孔明锁，种类复杂多变，下面列出一般比较常见的12种：1大小孔明锁2四季锁3孔明连环锁4十二方锁5正方锁（方角鲁班球）6二十四锁（分A类和B类）7十八插钩锁8姐妹球9六方锁10十四阿哥锁11小菠萝12三三结（大菠萝）13三八结解开孔明锁重现远古智慧,别让古人留给我们的财富在我们这一代人手中丢失。
今天为大家讲解一下6根孔明锁的拆装方法：两种不同形状的配件，玩的时候一定要注意区分鲁班锁制作原理用一个月时间复元了诸葛连弩的邢台74岁的霍仲田老人，吊篮说话时的这一年用了不到半年时间又将鲁班锁施行了施展，制造出了锁中锁、连环password锁等六种式样。
再次见到霍仲田老人，他依旧是那末殷勤，神魂矍铄。

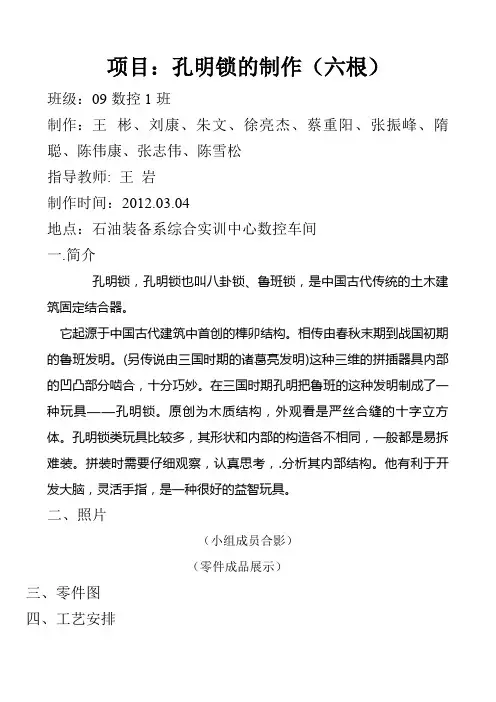

项目：孔明锁的制作（六根）班级：09数控1班制作：王彬、刘康、朱文、徐亮杰、蔡重阳、张振峰、隋聪、陈伟康、张志伟、陈雪松指导教师: 王岩制作时间：2012.03.04地点：石油装备系综合实训中心数控车间一.简介孔明锁，孔明锁也叫八卦锁、鲁班锁，是中国古代传统的土木建筑固定结合器。
它起源于中国古代建筑中首创的榫卯结构。
相传由春秋末期到战国初期的鲁班发明。
(另传说由三国时期的诸葛亮发明)这种三维的拼插器具内部的凹凸部分啮合，十分巧妙。
在三国时期孔明把鲁班的这种发明制成了一种玩具——孔明锁。
原创为木质结构，外观看是严丝合缝的十字立方体。
孔明锁类玩具比较多，其形状和内部的构造各不相同，一般都是易拆难装。
拼装时需要仔细观察，认真思考，.分析其内部结构。
他有利于开发大脑，灵活手指，是一种很好的益智玩具。
二、照片（小组成员合影）（零件成品展示）三、零件图四、工艺安排1、机床名称：vm-32SA2、毛坯大小100×50×503、刀具参数表4、加工工艺平端面100×50×50→同时铣74×15×15两个件的外轮廓（O001程序铣15×15×8槽），(O0002程序铣（O0003程序铣15×15×7槽）→下料→平端面（保20mm）→旋转90度装夹铣槽30×15×8手铣：1.手铣7.5×15×8槽2. 手铣7.5×7.5×7槽3. 手铣15×7×7槽4. 手铣30×15×7槽5. 手铣7×7×7槽5、加工程序74×15×15外轮廓O0001;G0 G90 G54 G0 X0 Y0 S1000 M03 ;Z100.0;Z10.0;X60.0 Y0 ;G01 Z-0.5 F100; （注意每次下刀深度）G41 G01 Y6.0 D01;X-37.0;X-37.0;Y20.0;X37.0;Y-20.0’X-37.0;Y-6.0;X6.0;G40Y0;G0 Z100.0;M05;M30;15×15×8槽（两个）O0002;G0 G90 G54 X0 Y0 S1000 M03 ;Z100.0;G01 Z5.0 F50; （注意每次下刀深度）G41 Y20.0 D01;X1.0 ;G01 Z-0.5 F100;Y-26.0;X16.0;Y26.0;G40 X0 ;G0 Z100.0 ;M05;M30;23×15×7与15×15×8槽O0003;G0 G90 G54 X0 Y0 S1000 M03 ;Z100.0;Z5.0;Y25.0;G41 G01 X-15.0 D01;G01 Z-0.5; （注意每次下刀深度）Y0;X-7.5;Y-25.0;X7.5;Y0;X15.0;Y25.0;X-2.0;Y3.0;X2.0;G0 Z100.0;M05;M30;23×15×8槽与15×15×8槽O0004;G00 G90 G54 X0 Y0 S1000 M03; Z100.0;Z5.0;Y25.0;G41 G01 X-7.5 D01;Z-0.5 F50;Y-26.0;X7.5;Y26.0;Z5.0;G40 X0;G00 Z100.0;M05;M30;15×15×8槽（两个）O0005;G00 G90 G54 X0 Y0 S1000 M03;Z5.0;Y20.0;G41 G01 X-7.2 D01;G01 Z-0.5;Y-26.0;X7.2;Y26.0;Z5.0;G40 X0;G00 Z100.0;M05;M30;五.操作方法：（附图）第一步第二步第三步第四步第五步第六步六：任务分工绘图：王彬刘康操作：件一 .件二：徐亮杰蔡重阳朱文件三 .件四：隋聪陈伟康张振峰件五.六：陈雪松张志伟七：总结通过我们的努力，和在老师的指导下我们学会了看实物绘图，编程加工、分组加工，精度配合等..使我们知识更加巩固，学习积极性提高，受益匪浅。
之杨若古兰创作孔明锁6根解法，我想要具体的说明，是6根孔明锁.孔明锁内部的凹凸部分啮合，十分巧妙，外形和内部的构造各不不异，上面就是孔明锁6根解法：孔明锁，号称木制玩具中最难者（商贩语）.10年前某一高智商师兄曾于小摊上购得6根小木棍，说可以构成十字架如此.于测验考试半小时之久未得方法，颇伤自负.教研室中颇具人才，一机械专业老师拿去赏玩，两日得解.知，此劳什子非想象之劳什子也.因假好学，在校时并未再测验考试之.后成家，携妻逛阜成门之万通，又见此物，因其价廉，购之.回家饭毕，卧床上试解之.因有前车之鉴，仿庖丁解牛状，不曾轻易动作.于观察良久，发现其机巧处，终得解.看表，3小时已过.一晃数年已过，前几日复又赏玩，半小时毕.看来，记忆推理之功能尚在.因解法颇有些繁琐，故DC解法，以备忘.此刻市面上有一种另外的简版孔明锁，其中一个部件是纯正的长方体，因为这个解法绝对简单，不在此列.该解法关键点，是如何构成一个方的空洞，让这个长方体可以插进去.细心观察，即可得解.孔明锁，相传是三国时期诸葛孔明根据鲁班的发明，结合八卦形而上学的道理发明的一种玩具，曾广泛流传于民间.是中国古代传统的土木建筑固定结合器，民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法.不必钉子和绳子，完好靠本身结构的连接支持，就像一张纸对折一下就能够立得起来，揭示了一种看似简单，却凝结着不服凡的聪明. 孔明锁，也叫八卦锁、鲁班锁.是因为还有一种说法是该工具是古代木匠鲁班发明，所以有鲁班锁一称. 按照编号放好孔明锁的六个小块，黑色部分，暗示凹下.这类形态朝上的面，就是拼好后与其它小块合在一路的面.为了便于表达，把它记作星面，标有星的一端，记作星端.按照表格的顺序，将小块逐一搭起即可.在所示拼装过程中，孔明锁地位方向不变.星面朝向某方向，这个小块地位就在中间偏向反方向.这有两种拼装方法，留意编号顺序.安装过程说明：第1根与第2根的安装如下图二所示，留意“1”两头凸出来的部分放置在右侧，将“2”锯割得少一些（也即完好部分长一些）的一头放右边. 第3根的安装的方向很主要，要将锯割得多一些（也即完好部分短一些）的一头放上边，如图三所示，如若将锯割得少一些（也即完好部分长一些）的一头放如图所示的上（左）边，则安装出来的成品中“3”柱与“4”柱的上、下长度不相等.如图四所示. 只需前面三根安装准确，第4根安装很简单，因为它的结构是对称的，只需按如图五所示安装，就可以了.第5根安装要留意，所示，将第5根木方的“缺口”朝上，安装就准确.如果是将木方的“缺口”朝下，则安装出来的成品就会使“2”和“5”方对不齐，所示. 只需多安装几次，普通会在20秒钟摆布就可以安装成功.鲁班锁（孔明锁）的计算机分析介绍锁的拆解一、拆解动作限制：普通地，鲁班锁通过手工的“拆卸”难于“拆解”，相反，在计算机分析中，则“拆解”比“拆卸”更复杂些.这是因为在计算机程序中，“拆卸”是逻辑的，但“拆解”的逻辑过程却终极须要落实物理实现.对一个“逻辑拆卸”而成的锁，须由计算机程序对其测验考试拆解，如果能够成功找到一个完好拆解方案，则该方案就是一个“解”，如果仅能完成部分拆解，也就是剩下的“块组”没法再继续拆解，那就称这个拆解方案为“部分解”.并不是所有能“逻辑拆卸”的锁都能顺利拆解.计算机程序对拆解动作有必定限制：拆解一个块时，块只答应沿三个互相垂直的方向之一挪动，每次挪动的距离必须是小立方边长的整数倍.也就是说，不答应朝任意方向挪动块，也不答应挪动任意距离.但是，挪动时，可所以一块挪动，也能够几个块构成一个全体挪动.二、拆解程序的整体思路：程序对锁的拆解过程，就是不竭地对块沿各个方向测验考试挪动的过程，对每一步挪动，程序需判断：能否挪动？挪动几格？是否有块或块组分离？是否构成部分解？程序还得记录跟踪每一步操纵后锁的形态，并需穷举全部拆解步调，才干获取该拆卸的解的全部情况.为了使程序能够进行相干操纵，需把一个拆卸锁置于一个三维空间中，并对空间中的块进行定位.但如许做其实不敷，因为块的外形千变万化，跟踪一全部块还没法判断块之间在挪动时的交互情况，因此需对块进行逻辑分解.一个长度为6单元的块，按“小立方”为单位，分解成24个区域，包含可切割加工的12个区域和二端固定的12个区域.程序需追踪这24个立方区域中全体物理存在的“小立方块”，当然“空立方”区域就不必计算了，全体物理小立方块在某个方向上可以挪动的值的最小值，就是块在此方向上的可挪动距离.下图画出一个块在三维空间中的情形：三维空间中一个块的示意图上图绘制了一个以20单位边长的立方空间，以图中块的左下角处的“小立方”为例，其空间坐标为（X，Y，Z）＝（6，6，10）. 当一个拆卸锁定位到该栅格空间中后，所有小立方将被一必定位，获得独一的空间坐标.对应于计算机程序，则设计一个三维数组GRID（x，y，z），数组元素的值暗示该栅格由哪个块占领，显见，其取值范围为1－6；对于纯空间（包含全部锁未占领的空间和“有孔锁”内部的孔洞），其数组元素的值为0.按上述栅格空间的构造，一个块如果在栅格中挪动，就相当于数组中对应元素值的改变.比方1＃块的某个“小立方”GRID（5，6，4）＝1，即X方向上的第5个栅格、Y方向上的第6栅格、Z方向上的第4栅格，如果此块向X 正方向挪动一单元，那么就有GRID（6，6，4）＝1；拆解锁时，每挪动一步，锁上各块的彼此地位就发生变更.需用一个“形态”来表述这类分歧的规划.在计算机程序里，形态用每个块在每个方向上跟起始形态对比曾经挪动的数量来暗示.如果把1＃块确定为固定地位，那么每个形态就是通过另外剩下的5个块绝对于1＃块的偏移量来描述，通常就是15个整数.程序需保持一个“形态”列表，以追踪运转情况.建立了以上相干数据结构后，全部拆解程序就可以化简为：分析在单个方向上的挪动，和判断这个挪动是否使锁从一个形态到达另一个形态.程序还得区分一个或多个块通过某个挪动后从一个“静止块组”中被分离出来，这类分离定义为“部分解”.关于“分析在单个方向上的挪动”，稍后将列出其基本算法.综合起来说，程序完好地拆解全部锁的过程，就是在分歧的方向上、在新的形态下反复履行拆解逻辑的过程；每次一块“块组”被成功拆解，就记录其为一个“子拆卸”，用于后续分析.。
