BIM电脑配置标准清单表201610版

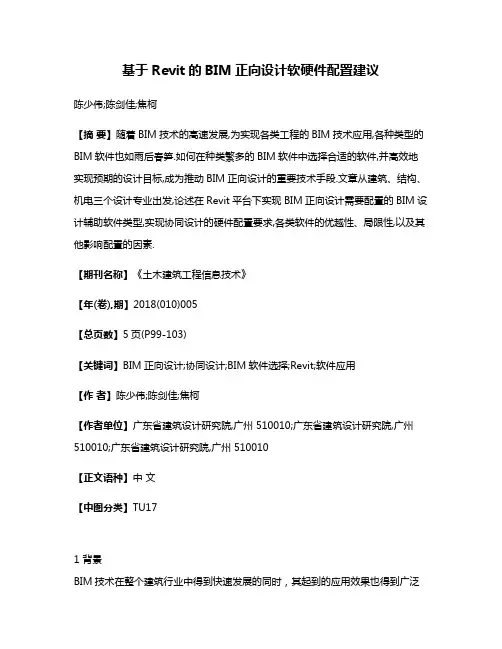

基于Revit的BIM正向设计软硬件配置建议陈少伟;陈剑佳;焦柯【摘要】随着BIM技术的高速发展,为实现各类工程的BIM技术应用,各种类型的BIM软件也如雨后春笋.如何在种类繁多的BIM软件中选择合适的软件,并高效地实现预期的设计目标,成为推动BIM正向设计的重要技术手段.文章从建筑、结构、机电三个设计专业出发,论述在Revit平台下实现BIM正向设计需要配置的BIM设计辅助软件类型,实现协同设计的硬件配置要求,各类软件的优越性、局限性,以及其他影响配置的因素.【期刊名称】《土木建筑工程信息技术》【年(卷),期】2018(010)005【总页数】5页(P99-103)【关键词】BIM正向设计;协同设计;BIM软件选择;Revit;软件应用【作者】陈少伟;陈剑佳;焦柯【作者单位】广东省建筑设计研究院,广州 510010;广东省建筑设计研究院,广州510010;广东省建筑设计研究院,广州 510010【正文语种】中文【中图分类】TU171 背景BIM技术在整个建筑行业中得到快速发展的同时，其起到的应用效果也得到广泛认可，特别是在国家行业政策推动信息化建设等条件下，BIM技术渐渐在建筑行业中占据举足轻重的地位。

而BIM正向设计作为BIM技术全生命应用周期的“源头”[1]，其应用深度影响着后续各实施阶段的工作开展。

开展BIM正向设计，除了提高整个设计阶段的工作效率外，更是带动整个建筑行业的信息化建设。

纵观现在整个BIM技术的设计应用现状，大部分的应用单位对于BIM技术的使用，几乎都是采用翻模的形式[2]，即逆向设计的使用方法。

在此基础上，开展后续的BIM功能应用，主要体现在设计方案的优化、工艺工法的可视化交底，专业模型的碰撞检查、模型数字化信息的集成调用等。

这就引发了一个重要问题，设计师在完成原有CAD图纸设计的任务后，还需要参照设计图纸进行翻模，才能实现各项BIM技术应用，这无疑对设计人员造成负担，使BIM技术的推广在设计一开始就出现问题。

BIM实施的硬件需求大家都知道，硬件和软件是一个完整的计算机系统互相依存的两大部分。

当我们确定了使用的BIM软件之后，需要考虑的就是应该如何配置硬件。

BIM基于三维的工作方式，对硬件的计算能力和图形处理能力提出了很高的要求。

就最基本的项目建模来说，BIM建模软件相比较传统二维CAD软件，在计算机配置方面，需要着重开率CPU、内存和显卡的配置。

（1）CPU：即中央处理器，是计算机的核心，推荐拥有二级或三级搞速缓冲存储器的CPU。

采用64位CPU和64位操作系统对提升运行速度有一定的作用，大部分软件目前也都推出了64位版本。

多核系统可以提高CPU的运行效率，在同时运行多个程序时速度更快，即使软件本身并不支持多线程工作，采用多核也能在一定程度上优化其工作表现。

（2）内存：是与CPU沟通的桥梁，关乎着一台电脑的运行速度。

越大越复杂的项目会越占内存，一般所需内存的大小应最少是项目内存的20倍。

由于目前大部分用BIM的项目都比较大，一般推荐采用4G或4G 以上的内存。

（3）显卡：对模型表现和模型处理来说很重要，越高端的显卡，三维效果越逼真，图面切换越流畅。

应避免集成式显卡，集成式显卡要占用系统内存来运行，而独立显卡有自己的显存，显示效果和运行性能也更好些。

一般显存容量不应小于512M。

（4）硬盘：硬盘的转速对系统也有影响，一般来说是越快越好，但其对软件工作表现的提升作用没有前三者明显。

关于各个软件对硬件的要求，软件厂商都会有推荐的硬件配置要求，但从项目应用BIM的角度出发，需要考虑的不仅仅是单个软件产品的配置要求，还需要考虑项目的大小，复杂程度，BIM的应用目标，团队应用程度，工作方式等。

对于一个项目团队，可以根据每个成员的工作内容，配备不停的硬件，形成阶梯式配置。

比如，单专业的建模可以考虑较低的配置，而对于到专业模型的整合就需要较高的配置，某些大数据量的模拟分析可能所需要的配置就会更高。

若采用网络协同工作模式，则还需设置中央储运处服务器。

柏慕进业Revit电脑推荐配置
4000元级别
处理器：intel I5 四代（例如I5 3570）
内存：8G
硬盘：1TB 7200转
独立显卡：无
推荐原因：Revit日常绘图时，均以单线程运算为主，部分I5处理器的单线程性能是直逼I7的，甚至超越了部分高价位的服务器CPU；在预算有限的情况下，由于四代Intel的集成显卡已经超越了低端独显，所以预算有限的情况下，柏慕推荐您选购四代I5即可，不必加400-500的预算购置独立显卡。

6000元级别
处理器：intel至强E3处理器（不需要渲染的可以选择相应I5 四代）例如1230 V2
内存：16G
硬盘：1TB 7200转
独立显卡：AMD HD7850（需要Lumion应用的客户推荐使用GTX760及以上NVIDIA显卡）推荐原因：E3系列服务器CPU在单线程能力上超越相同价位的I5处理器（I5处理器的价位会偏高），由于超线程的因素，在渲染时多核运算又是比I5更胜一筹。

8000元级别
处理器：intel至强E3 1290V2 处理器
内存：32G
硬盘：1TB 7200转
独立显卡：AMD HD7850及更高（需要Lumion应用的客户推荐使用GTX760及以上NVIDIA 显卡）
推荐原因：最强单线程性能处理器。

Revit对电脑配置有哪些要求很多小伙伴接触BIM第一个契机就是Revit软件，可以说Revit 是<b>国内主流BIM软件，也可以说欧特克公司本土化做的好，这些不再今天讨论范围辖区之内。

说实话，Revit对于电脑配置其要求比其他BIM软件要高，用过的小伙伴都明白。

今天笔者就聊聊Revit对电脑配置有哪些要求，希望能够帮到大家!<b>一、操作系统目前主流的操作系统就是windows10，Revit可以兼容，当然win7和win8也是可以的，这些都不是什幺大结构性问题。

唯一需要关注的就是小伙伴们下载的Revti软件版本与你系统的版本一定要适配，即32位对照32位，64位对照64位，可能需要确定的是最好是64位版本。

当然了，有任性的小伙伴，就喜欢苹果的系统内，那我只能说你与Revit无缘，当然如果你装双系统我就另当别论了。

<b>二、CPU从目前市场来看，CPU的主流就是intel和AMD两家，重点关注的也都是一样：主频和核心数量。

Revit对于这两点要求比较高，相对其他BIM软件来说。

主频一般是2GHz以上，核心数量标配是4核，如果手头宽裕8核也可以，越高越好，直白的说就是酷睿套装i5以上或者AMD速龙、APU系列都可以。

尤其是台式机，对于CPU的要求更要高一些。

Revit官方说明中，明确指出：AutodeskRevit软件产品的许多任务要使用多核，执行近乎真实照片级渲染操作需要多达16核。

<b>三、内存目前Revit官方说，Revit最小需要内存是4G，但是应用过的小伙伴都只知道晓得这个是个“坑”，4G如果是学习的话是可以，如果真做起项目来说没戏。

倒是BIM软件鼻祖ArchiCAD说了句实话：对于复杂的技术细节模型，可能要求16GB甚至更大。

对于Revit应用项目来说：4G记忆体可以满足一个100M左右的项目文件;8G内存可以高负荷操作300M左右的项目文件;16G内存可以操作700M左右的项目文件。

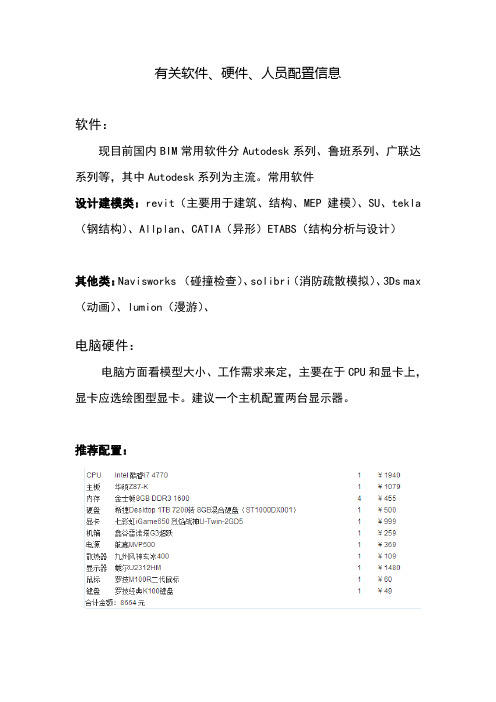

有关软件、硬件、人员配置信息
软件：
现目前国内BIM常用软件分Autodesk系列、鲁班系列、广联达系列等，其中Autodesk系列为主流。

常用软件
设计建模类：revit（主要用于建筑、结构、MEP建模）、SU、tekla （钢结构）、Allplan、CATIA（异形）ETABS（结构分析与设计）
其他类：Navisworks （碰撞检查）、solibri（消防疏散模拟）、3Ds max （动画）、lumion（漫游）、
电脑硬件：
电脑方面看模型大小、工作需求来定，主要在于CPU和显卡上，显卡应选绘图型显卡。

建议一个主机配置两台显示器。

推荐配置：
工作站配置
人员配置：（小团队为例）
BIM项目负责人 1人 BIM招投标专员 1人 BIM技术工程师 1人建筑、结构建模 3人
MEP工程师 2人动画、后期 2人
（以上内容，仅供参考）。

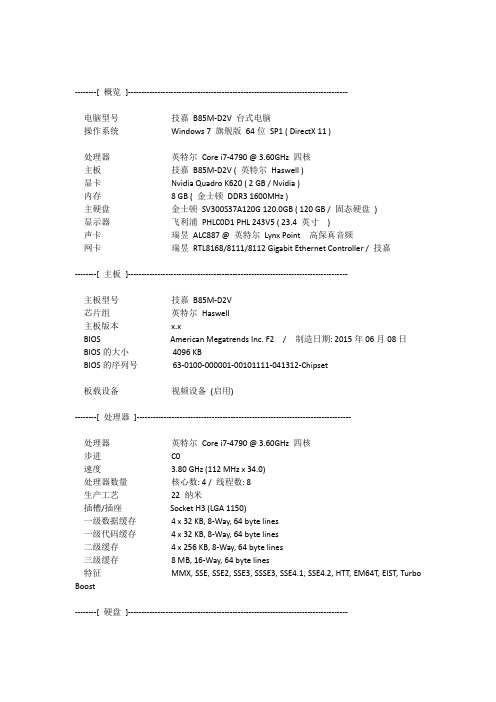

--------[ 概览]----------------------------------------------------------------------------------电脑型号技嘉B85M-D2V 台式电脑操作系统Windows 7 旗舰版64位SP1 ( DirectX 11 )处理器英特尔Core i7-4790 @ 3.60GHz 四核主板技嘉B85M-D2V ( 英特尔Haswell )显卡Nvidia Quadro K620 ( 2 GB / Nvidia )内存8 GB ( 金士顿DDR3 1600MHz )主硬盘金士顿SV300S37A120G 120.0GB ( 120 GB / 固态硬盘)显示器飞利浦PHLC0D1 PHL 243V5 ( 23.4 英寸)声卡瑞昱ALC887 @ 英特尔Lynx Point 高保真音频网卡瑞昱RTL8168/8111/8112 Gigabit Ethernet Controller / 技嘉--------[ 主板]----------------------------------------------------------------------------------主板型号技嘉B85M-D2V芯片组英特尔Haswell主板版本x.xBIOS American Megatrends Inc. F2 / 制造日期: 2015年06月08日BIOS的大小4096 KBBIOS的序列号63-0100-000001-00101111-041312-Chipset板载设备视频设备(启用)--------[ 处理器]--------------------------------------------------------------------------------处理器英特尔Core i7-4790 @ 3.60GHz 四核步进C0速度 3.80 GHz (112 MHz x 34.0)处理器数量核心数: 4 / 线程数: 8生产工艺22 纳米插槽/插座Socket H3 (LGA 1150)一级数据缓存 4 x 32 KB, 8-Way, 64 byte lines一级代码缓存 4 x 32 KB, 8-Way, 64 byte lines二级缓存 4 x 256 KB, 8-Way, 64 byte lines三级缓存8 MB, 16-Way, 64 byte lines特征MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, HTT, EM64T, EIST, Turbo Boost--------[ 硬盘]----------------------------------------------------------------------------------产品金士顿SV300S37A120G 120.0GB (固态硬盘) 大小120 GB硬盘已使用共24 次，累计4 小时固件20150818接口SATA III数据传输率600 MB/秒特征S.M.A.R.T, APM, 48-bit LBA, NCQ产品西数WDC WD10EZEX-22MFCA0大小 1 TB转速7200 转/分缓存64 MB硬盘已使用共23 次，累计117 小时固件01.01A01接口SATA III数据传输率600 MB/秒特征S.M.A.R.T, 48-bit LBA, NCQ--------[ 内存]----------------------------------------------------------------------------------ChannelA-DIMM0 金士顿DDR3 1600MHz 8GB制造日期2016 年01月型号7F98 99P5471-041.A00LF序列号9A2EC6F5厂商Kingston模块位宽: 64 Bits模块电压: SSTL 1.5V--------[ 显卡]----------------------------------------------------------------------------------显卡英特尔HD Graphics 4600显存 2 GB制造商技嘉制造商IntelBIOS版本Intel Video BIOSBIOS日期2014年12月08日驱动版本10.18.10.4242驱动日期2015年06月16日主显卡Nvidia Quadro K620显存 2 GB制造商Nvidia制造商NvidiaBIOS版本Version 82.7.7a.0.12BIOS日期2014年12月08日驱动版本9.18.13.4752驱动日期1999年05月20日--------[ 显示器]--------------------------------------------------------------------------------产品飞利浦PHLC0D1 PHL 243V5厂商飞利浦固件日期2015 年12月屏幕尺寸23.4 英寸(52 厘米x 29 厘米)显示比例宽屏16 : 9分辨率1920 x 1080 32 位真彩色Gamma 2.20电源管理Active-Off--------[ 其他设备]------------------------------------------------------------------------------网卡瑞昱RTL8168/8111/8112 Gigabit Ethernet Controller制造商技嘉声卡瑞昱ALC887 @ 英特尔Lynx Point HD Audio Controller声卡Nvidia nForce2 ISA Bridge @ Nvidia High Definition Audio Controller键盘HID 标准键盘鼠标HID-compliant 鼠标--------[ PCI设备]-------------------------------------------------------------------------------设备Haswell DRAM Controller设备ID 0C00制造商Intel制造商ID 8086类别Bridge / PCI to HOST子系统制造商Gigabyte子系统ID 50001458设备Haswell PCI Express x16 Controller设备ID 0C01制造商Intel制造商ID 8086类别Bridge / PCI to PCI设备HD Graphics 4600设备ID 0412制造商Intel制造商ID 8086类别Display / VGA子系统制造商Gigabyte子系统ID D0001458设备Lynx Point USB xHCI Host Controller设备ID 8C31制造商Intel制造商ID 8086类别Serial / USB (UHCI)子系统制造商Gigabyte子系统ID 50071458设备Lynx Point MEI Controller #1设备ID 8C3A制造商Intel制造商ID 8086类别Simple Communication / Other子系统制造商Gigabyte子系统ID 1C3A1458设备Lynx Point USB Enhanced Host Controller #2 设备ID 8C2D制造商Intel制造商ID 8086类别Serial / USB 2.0 (EHCI)子系统制造商Gigabyte子系统ID 50061458设备Lynx Point HD Audio Controller设备ID 8C20制造商Intel制造商ID 8086类别Multimedia / Hi-definition Audio子系统制造商Gigabyte子系统ID A1821458设备Lynx Point PCI Express Root Port 1设备ID 8C10制造商Intel类别Bridge / PCI to PCI设备Lynx Point PCI Express Root Port 3设备ID 8C14制造商Intel制造商ID 8086类别Bridge / PCI to PCI设备Lynx Point USB Enhanced Host Controller #1 设备ID 8C26制造商Intel制造商ID 8086类别Serial / USB 2.0 (EHCI)子系统制造商Gigabyte子系统ID 50061458设备Lynx Point LPC Controller设备ID 8C50制造商Intel制造商ID 8086类别Bridge / PCI to ISA子系统制造商Gigabyte子系统ID 50011458设备Lynx Point 6-Port SATA AHCI Controller设备ID 8C02制造商Intel制造商ID 8086类别Storage / Serial ATA (AHCI 1.0)子系统制造商Gigabyte子系统ID B0051458设备Lynx Point SMBus Controller设备ID 8C22制造商Intel制造商ID 8086类别Serial / SMBus Controller子系统制造商Gigabyte子系统ID 50011458设备Lynx Point Thermal Management Controller 设备ID 8C24制造商Intel类别Data Aquisition & Signal Processing / Other子系统制造商Gigabyte子系统ID 50001458设备Quadro K620设备ID 13BB制造商Nvidia制造商ID 10DE类别Display / VGA子系统制造商Nvidia子系统ID 109810DE设备High Definition Audio Controller设备ID 0FBC制造商Nvidia制造商ID 10DE类别Multimedia / Hi-definition Audio子系统制造商Nvidia子系统ID 109810DE设备RTL8168/8111/8112 Gigabit Ethernet Controller设备ID 8168制造商Realtek制造商ID 10EC类别Network / Ethernet子系统制造商Gigabyte子系统ID E0001458--------[ USB设备]-------------------------------------------------------------------------------描述Logitech Keyboard K120 for Business制造商ID 046D产品ID C31C类别0 / 0 / 0设备Logitech USB KeyboardSerial ?版本USB 1.1制造商ID 046D产品ID C077类别0 / 0 / 0设备Logitech USB Optical MouseSerial ?版本USB 2.0--------[ 传感器]--------------------------------------------------------------------------------名称ITE IT8620CPU温度39℃主板36℃显卡43℃硬盘温度40℃风扇2419转。

以下电脑配置来至Autodesk官方推荐，笔者认为配置偏低，可认为是运行bim相关软件的底线（主要适用于Autodesk Revit，civil等还要更高）。

（1）面向32位系统：Microsoft? Windows? 7 32位Enterprise、Ultimate、Professional 或Home Premium版；Microsoft? Windows Vista? 32位（SP2或更高版本）Enterprise、Ultimate、Business或Home Premium版；或Microsoft? Windows? XP（SP2或更高版本）CPU：面向Microsoft Windows 7 32位或Microsoft Windows Vista 32位：支持SSE2技术的英特尔?奔腾? 4或AMD速龙?双核处理器（3.0 GHz或更高主频）面向Microsoft Windows XP：支持SSE2技术的英特尔奔腾4或AMD速龙双核处理器（1.6 GHz或更高主频）内存：4 GB 内存（可充分支持典型的约100 MB大小的模型编辑对话）磁盘：5 GB可用磁盘空间显示器：1,280 x 1,024真彩色显示屏显卡：支持24位彩色基本图形的显示适配器，256 MB支持DirectX? 10的显卡，带有面向高级图形显卡的Shader Model 3（请访问：显卡硬件，了解更多推荐）Microsoft? Internet Explorer? 7.0或更高版本（2）面向64位系统：Microsoft Windows 7 64位Enterprise、Ultimate、Professional 或Home Premium版；Microsoft? Windows Vista 64位（SP2或更高版本）Enterprise、Ultimate、Business或Home Premium版；或Microsoft?Windows? XP Professional x64（SP2或更高版本）CPU:面向Windows 7 64位或Windows Vista 64位：英特尔?酷睿? i5-2300 4核处理器（主频2.8GHz、6 MB高速缓存）或同等性能的AMD?处理器。

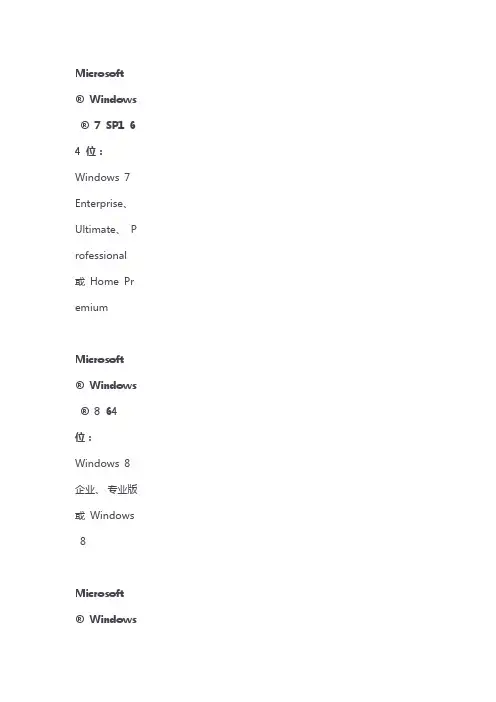

Microsoft ® Windows ® 7 SP1 6 4 位：Windows 7 Enterprise、Ultimate、P rofessional 或Home Pr emiumMicrosoft ® Windows ® 8 64 位：Windows 8 企业、专业版或Windows 8Microsoft ® Windows® 8.1 64 位：Windows 8.1 企业、专业版或Windo ws 8.1CPU 类型单核或多核Intel ® Pentium ®、Xeon ® 或i 系列处理器或采用SSE2 技术的同等AMD ®。

CPU 高主频建议。

Autodesk ® Revit ® 软件产品的许多任务，最多16 核进行接近照片级真实感的渲染操作将多个型芯。

内存4 GB RAM常见的编辑会话，直到约为100 MB 磁盘空间的单个模型进行通常足够使用。

该评估基于内部测试和客户报告。

不同模型会各不相同的计算机资源和性能特性使用。

在旧版Revit 软件的早期版本中创建的模型在一次性升级过程可能需要更多的可用内存。

视频显示1,280 x 1,024 真彩色DPI设置显示:150%或更少视频适配器基本图形：支持24 位色的显示适配器高级图形：DirectX ® 11 的图形卡使用Shader Model 3磁盘空间 5 GB 可用磁盘空间介质下载或从DVD9 或使用USB 密钥安装定点设备与MS 鼠标或3Dconnexion ® 兼容设备浏览器Microsoft ® Internet Explorer ® 7.0 个（或更高版本）连接Internet 连接，用于许可证注册和必备组件下载平衡价格和性能：值:平衡价格和性能操作系统¹Microsoft ® Windows ® 7 SP1 64 位：Windows 7 Enterprise、Ultimate、Professional 或Home PremiumMicrosoft ® Windows ® 8 64 位：Windows 8 企业、专业版或Windows 8Microsoft ® Windows ® 8。

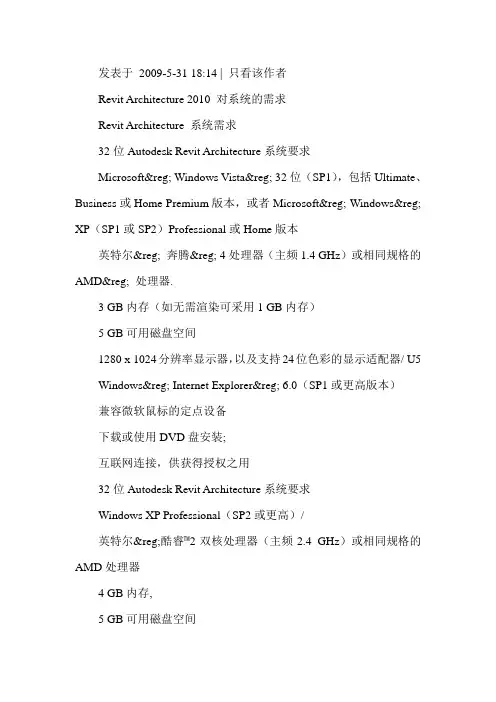

发表于2009-5-31 18:14 | 只看该作者Revit Architecture 2010 对系统的需求Revit Architecture 系统需求32位Autodesk Revit Architecture系统要求Microsoft&reg; Windows Vista&reg; 32位（SP1），包括Ultimate、Business或Home Premium版本，或者Microsoft&reg; Windows&reg; XP（SP1或SP2）Professional或Home版本英特尔&reg; 奔腾&reg; 4处理器（主频1.4 GHz）或相同规格的AMD&reg; 处理器.3 GB内存（如无需渲染可采用1 GB内存）5 GB可用磁盘空间1280 x 1024分辨率显示器，以及支持24位色彩的显示适配器/ U5 Windows&reg; Internet Explorer&reg; 6.0（SP1或更高版本）兼容微软鼠标的定点设备下载或使用DVD盘安装;互联网连接，供获得授权之用32位Autodesk Revit Architecture系统要求Windows XP Professional（SP2或更高）/英特尔&reg;酷睿™2双核处理器（主频2.4 GHz）或相同规格的AMD处理器4 GB内存,5 GB可用磁盘空间硬件支持Microsoft&reg; DirectX&reg; 9（或更高版本）的独立显卡Internet Explorer 6.0（SP1或更高版本）;带滚轮的双键鼠标64位Autodesk Revit Architecture系统要求Windows Vista 64位（SP1），包括Ultimate、Business或Home Premium版本，或Windows XP Professional（SP1）x64版本奔腾4处理器（主频1.4 GHz）或相同规格的AMD处理器53 GB内存5 GB可用磁盘空间1280 x 1024分辨率显示器，以及支持24位色彩的显示适配器Internet Explorer 6.0（SP1或更高版本）兼容微软鼠标的定点设备下载或使用DVD盘安装互联网连接，供获得授权之用,64位Autodesk Revit Architecture系统要求Windows XP Professional x64版本（SP1或更高版本）英特尔酷睿2双核处理器（主频2.40GHz）或相同规格的AMD 处理器8 GB内存5 GB可用磁盘空间硬件支持DirectX 9（或更高版本）的独立显卡Internet Explorer 6.0 SP1（或更高版本）带滚轮的双键鼠标。

BIM用电脑配置单2014年配置电脑（低配）电脑型号华硕All Series 台式电脑操作系统Windows 7 旗舰版64位SP1 ( DirectX 11 )处理器英特尔Xeon(至强) E3-1230 v3 @ 3.30GHz 四核主板华硕B85M-E ( 英特尔Haswell )内存32 GB ( 金士顿DDR3 1600MHz )主硬盘三星SSD 840 EVO 250GB ( 250 GB / 固态硬盘)显卡ATI FirePro V4900 ( 1 GB / ATI )显示器飞利浦PHLC0C8 PHL 274E5 ( 27.2 英寸)声卡瑞昱ALC887 @ 英特尔Lynx Point 高保真音频网卡瑞昱RTL8168/8111/8112 Gigabit Ethernet Controller / 华硕2015年配置电脑（高配）电脑型号华硕All Series 台式电脑(扫描时间：2015年12月02日) 操作系统Windows 7 旗舰版64位SP1 ( DirectX 11 )处理器英特尔Xeon(至强) E5-1650 v3 @ 3.50GHz 六核主板华硕X99-DELUXE ( 英特尔Haswell-E DMI2 )内存32 GB ( 金士顿DDR4 2133MHz )主硬盘三星SSD 850 EVO 250GB ( 250 GB / 固态硬盘)显卡ATI FirePro W5100 ( 4 GB / ATI )显示器三星SAM0B43 S24D300 ( 24 英寸) 双显声卡瑞昱Realtek @ 英特尔Wellsburg 高保真音频网卡英特尔Ethernet Connection I218-V / 华硕。
