沿跨度方向每两小横杆之间增加一根小横杆，横杆间距不大于350mm；
2
330厚板支撑区域
板支撑
立柱支撑间距：800mm×800mm
水平杆间距：1700mm
木枋间距：250mm
顶板立杆支撑水平杆采用U型顶托
1
400厚板支撑区域
板支撑
立柱支撑间距：700mm×700mm
水平杆间距：1700mm
木枋间距：200mm
顶板立杆支撑水平杆采用U型顶托
500mm×1200mm梁截面梁〔450×1000梁〕支撑
梁两侧有板，梁板立柱共用；
梁底设5根木枋竖向支撑；
梁底设三立杆，间距为600mm+600mm；
沿梁跨度方向立杆间距700mm；
1．本交底书由项目技术负责人、安全员配合交底；
2．安全技术交底针对性要强、要全面；
3．队长、班〔组〕长〔兼职安全员〕均为接受交底人，接受交底后签字；
4．本表一式三份，交底人和被交底人各持一份备查，一份归档备查。

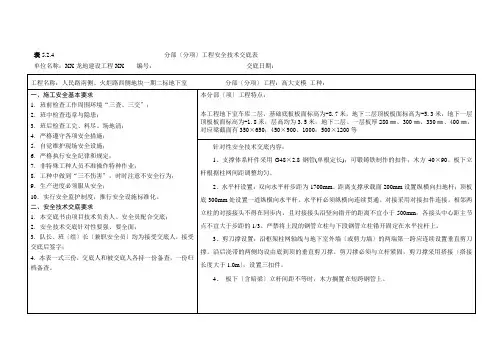

本分部〔项〕工程特点：
本工程地下室车库二层，基础底板板面标高为-8.7米，地下二层顶板板面标高为-5.3米，地下一层顶板板面标高为-1.8米，层高均为3.5米，地下二层、一层板厚280㎜、300㎜、330㎜、400㎜，对应梁截面有350×650；450×900、1000；500×1200等
7．非特殊工种人员不准操作特种作业；
8．工种中做到“三不伤害〞，时时注意不安全行为；
9．生产进度必须服从安全；
10．实行安全监护制度，推行安全设施标准化。
二、安全技术交底要求
1．本交底书由项目技术负责人、安全员配合交底；
2．安全技术交底针对性要强、要全面；
3．队长、班〔组〕长〔兼职安全员〕均为接受交底人，接受交底后签字；
2
330厚板支撑区域
板支撑
立柱支撑间距：800mm×800mm
水平杆间距：1700mm
木枋间距：250mm
顶板立杆支撑水平杆采用U型顶托
1
400厚板支撑区域
板支撑
立柱支撑间距：700mm×700mm
水平杆间距：1700mm
木枋间距：200mm
顶板立杆支撑水平杆采用U型顶托
500mm×1200mm梁截面梁〔450×1000梁〕支撑
梁两侧有板，梁板立柱共用；
梁底设5根木枋竖向支撑；
梁底设三立杆，间距为600mm+600mm；
沿梁跨度方向立杆间距700mm；
1．本交底书由项目技术负责人、安全员配合交底；
2．安全技术交底针对性要强、要全面；
3．队长、班〔组〕长〔兼职安全员〕均为接受交底人，接受交底后签字；
4．本表一式三份，交底人和被交底人各持一份备查，一份归档备查。
本分部〔项〕工程特点：
本工程地下室车库二层，基础底板板面标高为-8.7米，地下二层顶板板面标高为-5.3米，地下一层顶板板面标高为-1.8米，层高均为3.5米，地下二层、一层板厚280㎜、300㎜、330㎜、400㎜，对应梁截面有350×650；450×900、1000；500×1200等
7．非特殊工种人员不准操作特种作业；
8．工种中做到“三不伤害〞，时时注意不安全行为；
9．生产进度必须服从安全；
10．实行安全监护制度，推行安全设施标准化。
二、安全技术交底要求
1．本交底书由项目技术负责人、安全员配合交底；
2．安全技术交底针对性要强、要全面；
3．队长、班〔组〕长〔兼职安全员〕均为接受交底人，接受交底后签字；
高大模板工程安全技术交底
(5)梁侧模的安装
①为保证梁的断面尺寸、缩短梁的安装时间，在梁内加设Φ20钢筋内衬，钢筋内衬间距@450mm，与对拉螺栓孔位置错开。
②梁侧模板拼装就位后，根据现场实际情况钻取对拉螺栓孔，对拉螺栓孔纵横间距450mm（具体尺寸按照各类型梁的计算为准）。 梁侧模的对拉螺杆安装完成后，立即用钢管作主楞对梁侧模进行校正、加固。 梁的侧模包住底模，下面龙骨包住侧模。 在1/3梁高处侧模外侧，设置钢管斜向支撑，防止梁倾斜、变形。
②支撑脚手架的水平杆应按步距沿纵向和横向通长连续设置，不得缺失。扫地杆设置在距地面200mm高处，沿纵横水平方向按纵下横上的方式纵、横向通
长设置，扫地杆采用直角扣件固定在立杆上。可调支托底部的立杆顶端应沿纵横向设置一道水平拉杆。
③水平杆的长度不宜小于3跨。水平杆的接长可以采用对接扣件连接，也可以采用搭接连接；当采用搭离杆端不小于100mm处固定。水平杆接长的位置应交错布置，两根相邻杆件的接头位置不宜设置在同步同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近节点的距离不宜大于间距的1/3。
(8)高大模板支撑系统搭设和拆除过程中，地面应设置围栏和警戒标志，并派专人看守，严禁非操作人员进入作业范围。
(9)遇到风力大于6级以上或大暴雨天气时，禁止进行作业。
交底人（施工现场管理人员）签字：
接受交底人（作业人员）签字：
监督人（专职安全员）签字：
注：本交底一式两份，现场管理人员、被交底人员各一份。
危险性较大的分部分项工程交底记录（二）
工程名称： 交底时间：
危险性较大的分部分项工程：转换层模板支撑架搭设
交底内容：
一、技术措施
(1)立杆搭设应符合下列规定：
①每根立杆底部设置底座和垫木，垫木的长度不小于两跨，宽度不小于200mm,厚度不得小于50mm，顶部设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不应大于250mm,插入深度应大于180mm,螺杆外径与立杆钢管内径的间隙不得大于3mm,安装时应保证上下同心。
①为保证梁的断面尺寸、缩短梁的安装时间，在梁内加设Φ20钢筋内衬，钢筋内衬间距@450mm，与对拉螺栓孔位置错开。
②梁侧模板拼装就位后，根据现场实际情况钻取对拉螺栓孔，对拉螺栓孔纵横间距450mm（具体尺寸按照各类型梁的计算为准）。 梁侧模的对拉螺杆安装完成后，立即用钢管作主楞对梁侧模进行校正、加固。 梁的侧模包住底模，下面龙骨包住侧模。 在1/3梁高处侧模外侧，设置钢管斜向支撑，防止梁倾斜、变形。
②支撑脚手架的水平杆应按步距沿纵向和横向通长连续设置，不得缺失。扫地杆设置在距地面200mm高处，沿纵横水平方向按纵下横上的方式纵、横向通
长设置，扫地杆采用直角扣件固定在立杆上。可调支托底部的立杆顶端应沿纵横向设置一道水平拉杆。
③水平杆的长度不宜小于3跨。水平杆的接长可以采用对接扣件连接，也可以采用搭接连接；当采用搭离杆端不小于100mm处固定。水平杆接长的位置应交错布置，两根相邻杆件的接头位置不宜设置在同步同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近节点的距离不宜大于间距的1/3。
(8)高大模板支撑系统搭设和拆除过程中，地面应设置围栏和警戒标志，并派专人看守，严禁非操作人员进入作业范围。
(9)遇到风力大于6级以上或大暴雨天气时，禁止进行作业。
交底人（施工现场管理人员）签字：
接受交底人（作业人员）签字：
监督人（专职安全员）签字：
注：本交底一式两份，现场管理人员、被交底人员各一份。
危险性较大的分部分项工程交底记录（二）
工程名称： 交底时间：
危险性较大的分部分项工程：转换层模板支撑架搭设
交底内容：
一、技术措施
(1)立杆搭设应符合下列规定：
①每根立杆底部设置底座和垫木，垫木的长度不小于两跨，宽度不小于200mm,厚度不得小于50mm，顶部设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不应大于250mm,插入深度应大于180mm,螺杆外径与立杆钢管内径的间隙不得大于3mm,安装时应保证上下同心。
地下车库模板支撑架技术交底
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底纪录
工程名称
公安小区二十号楼及地下车库
交底日期
2009年11月30日
技术交底项目
地下车库模板支撑架
工程部位
地下车库
交底提要
原材料；作业条件；操作工艺；注意事项；安全技术措施
对象及人员数量
永丰劳务公司
30人
内容：
1.0原材料:钢管及扣件使用前应进行挑选，选用ф48×3.50mm钢管，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯；扣件不得有裂纹、气孔、缩松、砂眼等锻造缺陷，严重锈蚀、变形、裂缝或螺栓纹已损坏的扣件不宜采用。扣件发现有脆裂、变形、滑丝的禁止使用，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。
4.0注意事项：
4.1架体搭设时应充分考虑屋面坡度对架子高度的影响，提前计算好架子搭设高度。
4.2架子使用过程中应由专人负责定期检查架体，特别是雨雪过后，是否有倾斜、下沉等不良现象，发现问题，及时解决。
5.0安全技术措施
5.1定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
2.0作业条件：脚手架的地基处理完毕，基面坚实平整，排水畅通。上道工序应施工完毕，并经验收合格。
3.0操作工艺：
3.1搭设构造要求：板底支架满堂架立杆间距900mm，横杆步距1500㎜，搭设完成后，应每隔5排立杆加设连续剪刀撑。梁底支架立杆横距750㎜，立杆纵距为梁宽加400㎜，支架水平杆步距1500㎜，方木50×80，间距250㎜，搭设完成后，应在梁底立杆搭设连续剪刀撑，水平杆与板底满堂架连接成整体。钢管脚手架的立柱，应置于坚实的地基上，立柱钢管下垫5㎝厚木块（或钢制架板），并加扫地杆牵系牢固。监理（建设）单位检查来自论交底人：年月日
施工质量验收技术资料通用表
施工技术交底纪录
工程名称
公安小区二十号楼及地下车库
交底日期
2009年11月30日
技术交底项目
地下车库模板支撑架
工程部位
地下车库
交底提要
原材料；作业条件；操作工艺；注意事项；安全技术措施
对象及人员数量
永丰劳务公司
30人
内容：
1.0原材料:钢管及扣件使用前应进行挑选，选用ф48×3.50mm钢管，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯；扣件不得有裂纹、气孔、缩松、砂眼等锻造缺陷，严重锈蚀、变形、裂缝或螺栓纹已损坏的扣件不宜采用。扣件发现有脆裂、变形、滑丝的禁止使用，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。
4.0注意事项：
4.1架体搭设时应充分考虑屋面坡度对架子高度的影响，提前计算好架子搭设高度。
4.2架子使用过程中应由专人负责定期检查架体，特别是雨雪过后，是否有倾斜、下沉等不良现象，发现问题，及时解决。
5.0安全技术措施
5.1定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
2.0作业条件：脚手架的地基处理完毕，基面坚实平整，排水畅通。上道工序应施工完毕，并经验收合格。
3.0操作工艺：
3.1搭设构造要求：板底支架满堂架立杆间距900mm，横杆步距1500㎜，搭设完成后，应每隔5排立杆加设连续剪刀撑。梁底支架立杆横距750㎜，立杆纵距为梁宽加400㎜，支架水平杆步距1500㎜，方木50×80，间距250㎜，搭设完成后，应在梁底立杆搭设连续剪刀撑，水平杆与板底满堂架连接成整体。钢管脚手架的立柱，应置于坚实的地基上，立柱钢管下垫5㎝厚木块（或钢制架板），并加扫地杆牵系牢固。监理（建设）单位检查来自论交底人：年月日
高大模板工程安全技术交底
第二部分：安全技术交底实施流程
一、交底前的准备工作
1.组织编制高大模板工程安全技术交底资料，包括但不限于工程概况、安全风险分析、安全措施、安全操作规程及应急预案等内容。
2.准备相关国家标准、行业规范、施工图纸等技术文件，以供交底时参考。
3.确定交底时间、地点，并通知所有相关人员参加。
二、安全技术交底会议
b.安全考核优秀的员工，在晋升、评优等方面给予优先考虑。
2.惩罚：
a.对违反安全规定、造成安全事故的个人或班组，视情节给予警告、罚款、停工整顿等处罚。
b.对重复发生安全事故的个人或班组，严肃追究责任，直至解除劳动合同。
四、持续改进
1.定期对安全责任分配和考核机制进行评估，根据工程实际情况进行调整。
2.鼓励员工提出安全改进建议，对合理化建议给予采纳和奖励。
2.制定安全检查计划，明确检查频次、检查内容、检查人员及责任。
3.安全检查内容包括但不限于：施工现场环境、安全防护设施、施工设备、操作行为、安全记录等。
二、安全检查流程
1.检查前的准备：检查人员熟悉检查标准和要求，准备好必要的检查工具和设备。
2.实施检查：按照检查计划，对施工现场进行全面检查，记录检查情况。
高大模板工程安全技术交底
第一部分：工程概述与安全要求
一、工程背景
高大模板工程是指在高处进行的模板搭设、拆除及混凝土浇筑等作业，具有作业风险高、施工难度大、安全防护要求严格等特点。为确保工程安全顺利进行，提高施工人员安全意识，加强安全技术交底工作至关重要。
二、工程目标
1.确保施工过程中人员安全无事故；
3.考核流程：
a.制定考核计划，明确考核时间、内容和方法。
b.实施考核，记录考核结果，对存在的问题提出整改要求。
一、交底前的准备工作
1.组织编制高大模板工程安全技术交底资料，包括但不限于工程概况、安全风险分析、安全措施、安全操作规程及应急预案等内容。
2.准备相关国家标准、行业规范、施工图纸等技术文件，以供交底时参考。
3.确定交底时间、地点，并通知所有相关人员参加。
二、安全技术交底会议
b.安全考核优秀的员工，在晋升、评优等方面给予优先考虑。
2.惩罚：
a.对违反安全规定、造成安全事故的个人或班组，视情节给予警告、罚款、停工整顿等处罚。
b.对重复发生安全事故的个人或班组，严肃追究责任，直至解除劳动合同。
四、持续改进
1.定期对安全责任分配和考核机制进行评估，根据工程实际情况进行调整。
2.鼓励员工提出安全改进建议，对合理化建议给予采纳和奖励。
2.制定安全检查计划，明确检查频次、检查内容、检查人员及责任。
3.安全检查内容包括但不限于：施工现场环境、安全防护设施、施工设备、操作行为、安全记录等。
二、安全检查流程
1.检查前的准备：检查人员熟悉检查标准和要求，准备好必要的检查工具和设备。
2.实施检查：按照检查计划，对施工现场进行全面检查，记录检查情况。
高大模板工程安全技术交底
第一部分：工程概述与安全要求
一、工程背景
高大模板工程是指在高处进行的模板搭设、拆除及混凝土浇筑等作业，具有作业风险高、施工难度大、安全防护要求严格等特点。为确保工程安全顺利进行，提高施工人员安全意识，加强安全技术交底工作至关重要。
二、工程目标
1.确保施工过程中人员安全无事故；
3.考核流程：
a.制定考核计划，明确考核时间、内容和方法。
b.实施考核，记录考核结果，对存在的问题提出整改要求。
高大模板支撑架施工技术交底
高大模板支撑架施工技术交底【交底内容】脚手架搭设：工艺流程为：定位设置通长脚手板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在四角用尺量出内、外立杆离墙、柱距离，并做好标记。
用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。
垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
宜先立里排立杆，后立外排立杆。
每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。
立杆接长时，宜先立外排，后立里排。
脚手架的搭设1、工艺流程为：定位设置通长脚手板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在四角用尺量出内、外立杆离墙、柱距离，并做好标记。
用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。
垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
宜先立里排立杆，后立外排立杆。
每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。
立杆接长时，宜先立外排，后立里排。
对于高度超过24m的脚手架或高大模板支撑系统（高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2或线荷载大于15kN/m），应由其上级负责人组织架体设计及监理等进行检查验收。
安全管理：1 脚手架、模板支架的搭设人员必须带安全帽、系安全带、穿防滑鞋。
2 夜间不得进行脚手架、模板支架的搭设与拆除。
3 雨天及六级以上大风天不得在室外进行脚手架、模板支架的搭设与拆除。
4 脚手架、模板支架搭设及拆除时，地面应设围栏和警戒标志，派专人看守，严禁非工作人员进入现场。
5 脚手架作业层架体外立杆内侧应设置上下两道防护栏杆和挡脚板，上道栏杆高度为0.6m，挡脚板高度为0.18m。
6 脚手板必须铺设牢靠、严实，并应用安全网双层兜底。
7 脚手架外围必须用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并顺环扣逐个与架体绑扎牢固。
地下车库模板支撑架技术交底
地下车库模板支撑架技术交底一、前言地下车库施工是一项大型工程，其中模板支撑架是其中重要的组成部分。
模板支撑架的质量和承载能力直接关系到施工的安全和效率。
因此，在施工前需要对模板支撑架的施工要求和技术进行交底。
本文旨在对地下车库模板支撑架的技术要求进行详细的交底，以确保施工的安全和顺利进行。
二、模板支撑架的材料和规格要求2.1 材料选择地下车库模板支撑架的材料应该选择优质钢管或优质钢材。
钢管应符合GB/T 8162-2008标准或国际标准API SPEC 5L.钢材应符合GB/T 1591-2018标准或ASTM A992M标准。
2.2 规格选取模板支撑架的规格应根据实际使用需求和承重能力来选择。
在选择规格时需要考虑以下几个因素。
1.承重能力模板支撑架的承载能力需要符合设计要求，同时还要考虑外力对支架的影响。
2.高度模板支撑架的高度应该根据实际使用需求来选择，一般应该采用多支架组合的方式来满足高度要求。
3.稳定性模板支撑架的支撑面积应当足够，同时还要保证支架的稳定性和不易滑动。
三、模板支撑架的组装与搭建3.1 支撑架组装1.取出所需的钢管和钢板，进行清洗和处理，保证表面无锈迹和油污。
2.按设计图纸要求，根据现场条件进行组装，注意加强节点的焊接牢固程度。
3.检查组装后的支撑架，进行质量检测和试验，满足使用要求后方可投入使用。
3.2 模板支撑架的搭建1.模板支撑架的搭建应该按照要求，进行顶、底层支架的固定，并根据设计要求选择合适的间距，以保证整个支撑架的结构稳定。
2.外墙模板应该与墙体保持紧密咬合，安装三角木和锁扣加紧牢固。
3.内模板的布置应该符合设计要求，布置合理，加固牢固，以及便于脱模。
四、模板支撑架的拆卸和保养4.1 支撑架拆卸1.在拆卸支撑架前，应先清理掉模板和使用杂物，确保拆卸的安全和顺利进行。
2.按照逆向顺序进行拆卸，首先拆卸顶层支架，然后进行支撑架的拆卸，最后清理现场杂物以及进行钢管的堆放。

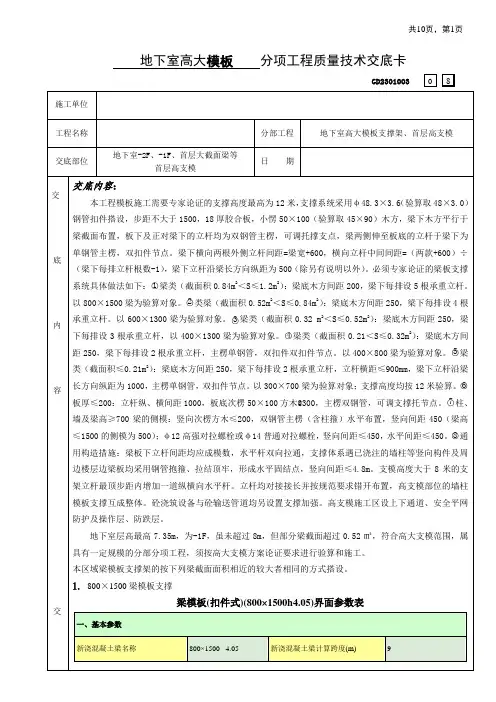

地下室高大模板支撑架技术交底
