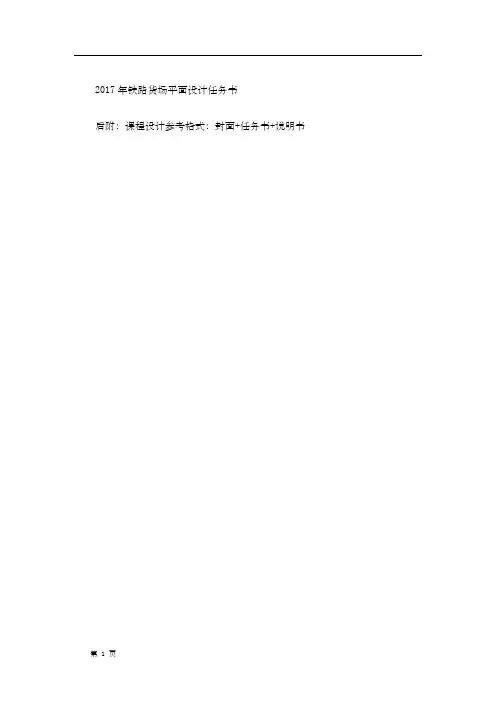

2017年铁路货场平面设计任务书
后附：课程设计参考格式：封面+任务书+说明书
铁路货场平面设计
姓名：谭乐之
学号： 2014110030 专业：交运
年级： 2014级
学院：交通运输与物流学院
指导教师：汤银英
2017年5月
第一章铁路货场平面设计任务书
一、题目
某城市需设臵综合性货场一处，经调查核定该货场经济吸引区内的年度货运
货物种类
占总货
运量比重（%）
其中（万吨）
附注
发送到达
成件包装货物
整
车
44 60 50
长大笨重货
物
8 20
散堆装货物
粮
食
22
25
煤
炭
30
集装箱货物12 20 10
零散快运货
物
6 5 10
整车危险货
物
8 20
合计100 150 100
二、设计背景
货运站是以办理货运作业为主的车站，而货场是铁路货运站的重要组成部分，是铁路运输服务社会的窗口。
铁路货场办理的货物种类繁多、作业性质复杂，一项作业可能需要多个部门来完成，铁路运输设备除机车、车辆外，其他固定设备（如贮藏设备、搬运设备、
装卸设备等）都集中在货场内，因此，如何在市场经济条件下，合理布臵货场，强化货场内各项作业的标准，保证货场内各项设备的数量与质量，提高货场作业能力，整顿货场货运作业秩序，确保经济效益，是目前急需解决的一个重要课题。
三、设计要求
1.课程设计应按照《铁路工程设计技术手册站场及枢纽》、《铁路货运规程》、《铁路技术管理规程》、《铁路工程技术规范》的基本要求，以正确的设计思想，完成指定的课程设计任务；
2. 各项参数的取值应确切、有据，计算应正确，设备布臵要合理；
3. 设计中要贯彻保证货物运输安全，实行负责运输，有利于提高作业效率，有利于实现作业综合机械化和管理自动化原则；
4.设计应有说明书、计算步骤、图、表、图例（比例）说明等；
5.建议用CAD绘制设计的货场平面、断面图，且要清晰整洁。
四、设计内容
1、计算场库设备需要面积，确定各场库设计规格、货位安排等。
根据铁路车站货场的作业特点，将该站所办理的货物种类，根据装卸线的作用与功能分类、货物性质、货运量等计算场库设备需要面积，确定各场库设计规格、货位安排等。
2、分析货场各项技术设备及其需要量。
3、选择装卸机械类型，并确定所需机械台数。
根据该货场办理货物的种类、性质与货运量，分析确定装卸机械的类型。根据所选装卸机械的工作性质（间断型、连续型），计算确定每一种装卸机械的数量。
4、计算装卸线的长度、股道间距及装卸线的连接。
根据货运量、货物种类、装卸机械类型和平均一次来车的需要，计算各条装卸线的长度，确定股道间距和装卸线的连接。
5、确定各项技术设备的合理布臵。
根据设计要求，确定各项技术设备的合理布臵，并完成该货运站货场平面图的合理布臵。
6、绘制1：1000货场平面图及1：500横断面图。
7、编制设计说明书。
五、货场设计说明书的编写要求
1、简述设计货场的特征，设计任务的来源，设计指导思想。
2、说明设计的内容，设计步骤，计算方法及方案比选。
3、对自己的设计进行评价。
六、资料
1、各类货物的货车平均静载重，场库设备单位面积堆货量，货位占用时间，按下表选用：
货物品类
货车平
均静载重
（吨）
单位面积堆货
量（吨/每平方米）
占用货位时间
（天）
到达发送
整车怕湿货物36 0.5-0.7 3 2
零担快运货物到达24 0.2 3
发送24 0.25 2
混合货物32 0.3-0.4 3 2 整车危险货物32 0.4 3 2 零担危险货物20 0.1 3 2 整车笨重货物48 1.0 4 2 散堆装货物50 1.0 3 2 集装箱货物25 0.4 3 2 2.仓库，雨棚，站台，堆货场之间，以及它们与围墙之间，为布臵停车场和
宽度（m）设
备
设备
围
墙
仓库、
雨棚、站台
门式起
重机
卸车
机
装车
机
围墙15 20 20 15 仓库、雨棚15 30 20 25 20 门式起重机20 20 20 25 20
卸车机20 25 25 30 20 装车机15 20 20 20 20 注：表中数据指有效宽度，不包括道路边缘至围墙间的绿化带地面宽度。
3. 装卸机械数量的确定
一、装卸机械的技术生产率
（1）间歇式作业的装卸机械，包括各种起重机、叉车、铲车等，其技术生产率由组织工作、操作技术和机械工作时的满载情况等因素决定，可按下式计算：
式中：G——机械在一个工作循环中所装卸的货物重量，t；
T——一个工作循环所用的时间
（2）连续式作业的装卸机械，包括各种输送机、链斗卸煤机、装砂机等。
①搬运没见重量为G的城建货物批次间隔为a（m），移动速度(m/s)的装卸机械，其技术生产力为：
②连续不断地搬运散粒状或碎块状货物的装卸机械，技术生产率为：
式中： F——搬运货物的横断面的面积，m2；
——装卸机械的输送速度，m/s；
——货物的密度，t/m3。
③用料斗运送散粒状货物和块状货物的装卸机械，其技术生产率为：
式中：——料斗的充满系数；
e——每个料斗的容积，m3；
a——料斗的间距，m；
γ——货物的密度，t/m3。
二、装卸机械的运营生产率
可用以下公式计算：
式中：——装卸机械的时间利用系数；
——装卸机械的载荷利用系数，即装卸机械在一个工作循环内平均
