目录1.风机的用途及适用范围.............................................................................. 错误!未定义书签。
2. 风机的结构形式............................................. 错误!未定义书签。
3. 风机的安装、调整和试运转（分别为D式、F式）............... 错误!未定义书签。
4. 风机的运行................................................. 错误!未定义书签。
5. 风机的维护................................................. 错误!未定义书签。
6. 风机成套供货范围（一台）................................... 错误!未定义书签。
7. 订货需知（需提供下列资料）................................. 错误!未定义书签。
8. 备件订货说明............................................... 错误!未定义书签。
表一：经常或定期检查项目 ................................ 错误!未定义书签。
表二：运行时每3—6个月检查的项目 ....................... 错误!未定义书签。
表三：风机的主要故障及排除方法 .......................... 错误!未定义书签。
表四：轴承振动允许值 .................................... 错误!未定义书签。
附图I ................................................... 错误!未定义书签。
A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。
本使用说明书请用户妥善保存，以便随时查阅。
一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。
无轴承风机。
C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。
D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。
F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。
常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。
二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。
对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。
本使用说明书请用户妥善保存，以便随时查阅。
一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。
无轴承风机。
C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。
D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。
F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。
常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。
二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。
对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (13)附图II (14)附图III (15)附图IV (16)附图V (17)附图VI (18)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
离心通风机使用说明书宜兴市华电环保设备有限公司一、用途4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。
空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。
气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。
气体的温度：不超过80℃。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。
二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。
其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
三、结构4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。
№8～20除具有上述部分外，还有传动部分。
（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
（2）机壳：做成二种不同型式。
其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。
四、性能与选择本样本只给出№10样机的无因次性能和曲线，由性能和曲线计算№10以上风机的有因次性能参数。

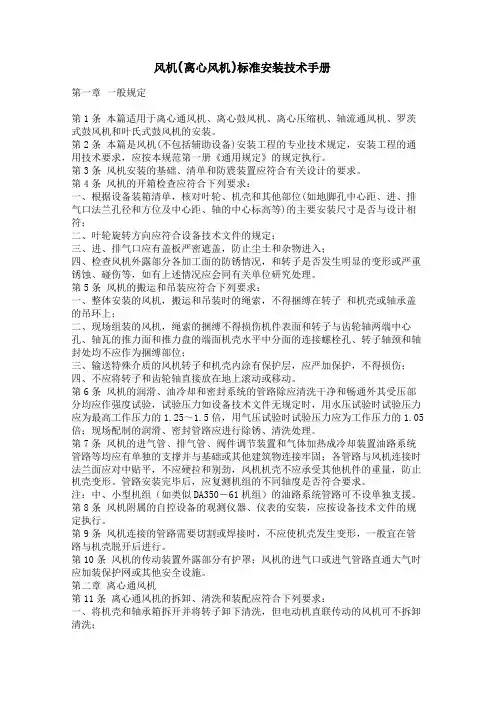

风机(离心风机)标准安装技术手册第一章一般规定第1条本篇适用于离心通风机、离心鼓风机、离心压缩机、轴流通风机、罗茨式鼓风机和叶氏式鼓风机的安装。
第2条本篇是风机(不包括辅助设备)安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。
第3条风机安装的基础、清单和防震装置应符合有关设计的要求。
第4条风机的开箱检查应符合下列要求：一、根据设备装箱清单，核对叶轮、机壳和其他部位(如地脚孔中心距、进、排气口法兰孔径和方位及中心距、轴的中心标高等)的主要安装尺寸是否与设计相符；二、叶轮旋转方向应符合设备技术文件的规定；三、进、排气口应有盖板严密遮盖，防止尘土和杂物进入；四、检查风机外露部分各加工面的防锈情况，和转子是否发生明显的变形或严重锈蚀、碰伤等，如有上述情况应会同有关单位研究处理。
第5条风机的搬运和吊装应符合下列要求：一、整体安装的风机，搬运和吊装时的绳索，不得捆缚在转子和机壳或轴承盖的吊环上；二、现场组装的风机，绳索的捆缚不得损伤机件表面和转子与齿轮轴两端中心孔、轴瓦的推力面和推力盘的端面机壳水平中分面的连接螺栓孔、转子轴颈和轴封处均不应作为捆缚部位；三、输送特殊介质的风机转子和机壳内涂有保护层，应严加保护，不得损伤；四、不应将转子和齿轮轴直接放在地上滚动或移动。
第6条风机的润滑、油冷却和密封系统的管路除应清洗干净和畅通外其受压部分均应作强度试验，试验压力如设备技术文件无规定时，用水压试验时试验压力应为最高工作压力的1.25～1.5倍，用气压试验时试验压力应为工作压力的1.05倍；现场配制的润滑、密封管路应进行除锈、清洗处理。
第7条风机的进气管、排气管、阀件调节装置和气体加热成冷却装置油路系统管路等均应有单独的支撑并与基础或其他建筑物连接牢固；各管路与风机连接时法兰面应对中贴平，不应硬拉和别劲，风机机壳不应承受其他机件的重量，防止机壳变形。
管路安装完毕后，应复测机组的不同轴度是否符合要求。
