2021届陕西省西安市华山中学高二上学期物理期末试题

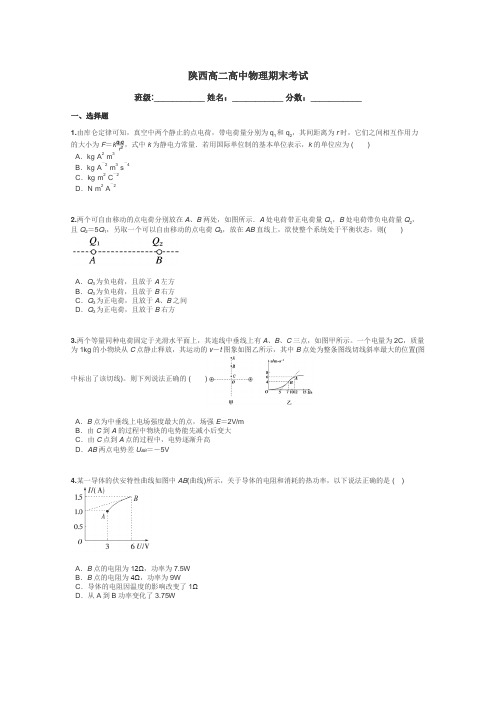

陕西高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为q 1和q 2，其间距离为r 时，它们之间相互作用力的大小为F ＝k，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为 ( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －22.两个可自由移动的点电荷分别放在A 、B 两处，如图所示．A 处电荷带正电荷量Q 1，B 处电荷带负电荷量Q 2，且Q 2＝5Q 1，另取一个可以自由移动的点电荷Q 3，放在AB 直线上，欲使整个系统处于平衡状态，则( )A ．Q 3为负电荷，且放于A 左方B ．Q 3为负电荷，且放于B 右方C ．Q 3为正电荷，且放于A 、B 之间D ．Q 3为正电荷，且放于B 右方3.两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A 、B 、C 三点，如图甲所示。

一个电量为2C ，质量为1kg 的小物块从C 点静止释放，其运动的v －t 图象如图乙所示，其中B 点处为整条图线切线斜率最大的位置(图中标出了该切线)。

则下列说法正确的 ( )A ．B 点为中垂线上电场强度最大的点，场强E ＝2V/m B ．由C 到A 的过程中物块的电势能先减小后变大 C ．由C 点到A 点的过程中，电势逐渐升高D ．AB 两点电势差U AB ＝－5V4.某一导体的伏安特性曲线如图中AB (曲线)所示，关于导体的电阻和消耗的热功率，以下说法正确的是 ( )A ．B 点的电阻为12Ω，功率为7.5W B ．B 点的电阻为4Ω，功率为9WC ．导体的电阻因温度的影响改变了1ΩD ．从A 到B 功率变化了3.75W5.如图所示的电路，已知R 1＝3kΩ，R 2＝2kΩ，R 3＝1kΩ， I ＝10mA ，I 1＝6mA ，则a 、b 两点电势高低和通过R 2中电流正确的是 ( )A ．a 比b 高，4mAB ．a 比b 高，2mAC ．a 比b 低，7mAD ．a 比b 低，4mA6.图中a 、b 、c 为三根与纸面垂直的长直导线，其横截面位于等边三角形的3个顶点上，导线中通有大小相同的电流，方向如图所示。

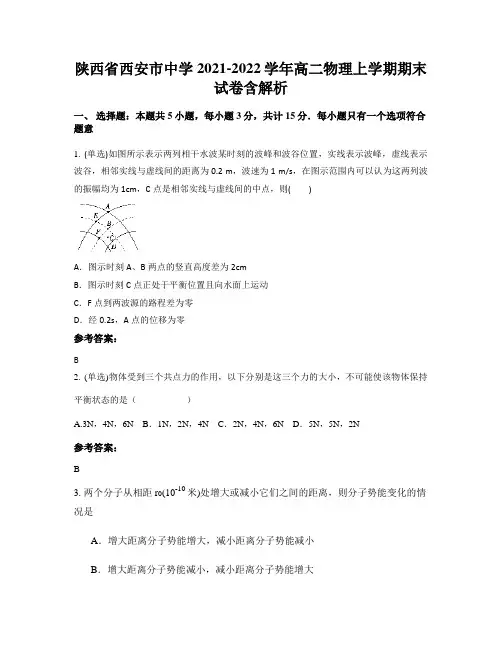

陕西省西安市中学2021-2022学年高二物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. (单选)如图所示表示两列相干水波某时刻的波峰和波谷位置，实线表示波峰，虚线表示波谷，相邻实线与虚线间的距离为0.2 m，波速为1 m/s，在图示范围内可以认为这两列波的振幅均为1cm，C点是相邻实线与虚线间的中点，则()A．图示时刻A、B两点的竖直高度差为2cmB．图示时刻C点正处于平衡位置且向水面上运动C．F点到两波源的路程差为零D．经0.2s，A点的位移为零参考答案：B2. (单选)物体受到三个共点力的作用，以下分别是这三个力的大小，不可能使该物体保持平衡状态的是（）A.3N，4N，6N B．1N，2N，4N C．2N，4N，6N D．5N，5N，2N参考答案：B3. 两个分子从相距r0(10-10米)处增大或减小它们之间的距离，则分子势能变化的情况是A．增大距离分子势能增大，减小距离分子势能减小B．增大距离分子势能减小，减小距离分子势能增大C．无论增大或减小距离，分子势能都增大D．无论增大或减小距离，分子势能都减小参考答案：C4. 试判断下列几个速度中哪个不是瞬时速度（）A．子弹出枪口的速度是800m/sB．小球第3s末的速度是6m/sC．汽车从甲站行驶到乙站的速度40km/hD．汽车通过站牌时的速度7.2km/h参考答案：C5. （单选）世界上第一个发现电磁感应现象的科学家是（）A、法拉第B、麦克斯韦C、奥斯特D、安培参考答案：A二、填空题：本题共8小题，每小题2分，共计16分6. 电阻R1、R2的I—U图象如图，可知R1= Ω，R2= Ω；若把R1、R2并联后接到电源上时，R1消耗的电功率是6W，则电源的输出功率是 W。

参考答案：．8，12，107. 在研究电磁感应现象和磁通量变化时感应电流方向的实验中，所需的实验器材已用导线连接成如图所示的实验电路（1）将线圈A插入线圈B中，闭合开关的瞬间，线圈B中感应电流与线圈A中电流的绕行方向________（填“相同”或“相反”）。

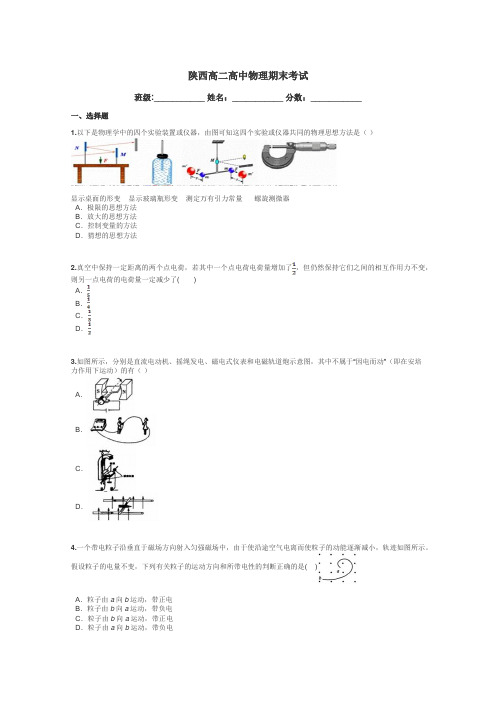

陕西高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.以下是物理学中的四个实验装置或仪器，由图可知这四个实验或仪器共同的物理思想方法是（）显示桌面的形变显示玻璃瓶形变测定万有引力常量螺旋测微器A．极限的思想方法B．放大的思想方法C．控制变量的方法D．猜想的思想方法2.真空中保持一定距离的两个点电荷，若其中一个点电荷电荷量增加了，但仍然保持它们之间的相互作用力不变，则另一点电荷的电荷量一定减少了()A．B．C．D．3.如图所示，分别是直流电动机、摇绳发电、磁电式仪表和电磁轨道炮示意图，其中不属于“因电而动”（即在安培力作用下运动）的有（）A．B．C．D．4.一个带电粒子沿垂直于磁场方向射入匀强磁场中，由于使沿途空气电离而使粒子的动能逐渐减小，轨迹如图所示。

假设粒子的电量不变，下列有关粒子的运动方向和所带电性的判断正确的是( )A．粒子由a向b运动，带正电B．粒子由b向a运动，带负电C．粒子由b向a运动，带正电D．粒子由a向b运动，带负电5.如图所示，在真空区域Ⅰ、Ⅱ中存在两个匀强电场．其电场线方向竖直向下，在区域Ⅰ中有一个带负电的油滴沿电场线以速度v 0匀速下落，并进入区域Ⅱ（电场范围足够大）．能描述粒子在两个电场中运动的速度﹣﹣时间图象是（以v 0方向为正方向）（ ）A ．B ．C ．D ．6.如图所示，粗糙程度均匀的绝缘斜面下方O 点处有一正点电荷，带负电的小物体以初速度V 1从M 点沿斜面上滑，到达N 点时速度为零，然后下滑回到M 点，此时速度为V 2（V 2＜V 1）．若小物体电荷量保持不变，OM=ON ，则（ ）A ．小物体上升的最大高度为B ．从N 到M 的过程中，小物体的电势能逐渐减小C ．从M 到N 的过程中，电场力对小物体先做负功后做正功D ．从N 到M 的过程中，小物体受到的摩擦力和电场力均是先减小后增大7.如图所示，abcd 是一矩形的四个顶点，且ab=cd=20cm ，ad=bc=40cm ，电场线与矩形所在平面平行，已知a 点电势为7V ，b 点电势为13V ，则（ ）A ．场强大小一定为E=30V/mB ．c 点电势可能比d 点低C ．cd 间电势差一定为6VD ．场强方向一定由b 指向a8.如图所示，示波器的示波管可以视为加速电场与偏转电场的组合，若已知加速电压为U 1，偏转电压为U 2，偏转极板长为L ，极板间距为d ，且电子被加速前的初速度可忽略，则关于示波器的灵敏度（即偏转电场中每单位偏转电压所引起的偏转量）与加速电场、偏转电场的关系，下列说法中正确的是（ ）A ．d 越大，灵敏度越高B ．L 越大，灵敏度越高C ．U 1越大，灵敏度越高D．U2越大，灵敏度越高9.如图甲所示A、B是一条电场线上的两点，当一个电子以某一初速度只在电场力作用下沿AB由A点运动到B点，其速度时间图象如图乙所示，电子到达B点时速度恰为零．下列判断正确的是()．A．A点的电场强度一定大于B点的电场强度B．电子在A点的加速度一定大于在B点的加速度C．A点的电势一定高于B点的电势D．该电场可能是负点电荷产生的二、不定项选择题1.如图所示，电源电动势为E，内电阻为r，两电表均可看做是理想电表．闭合开关，使滑动变阻器的滑片由右端向左滑动，对此过程判断错误的是:( )A．小灯泡L1、L2均变暗B．小灯泡L1变暗，L2变亮C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小2.彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量不可能为零的是()A．B．C．D．3.如图所示，为一圆形区域的匀强磁场，在O点处有一放射源，沿半径方向射出速率均为v的不同带电粒子，其中带电粒子1从A点飞出磁场，带电粒子2从B点飞出磁场，不考虑带电粒子的重力．则下列说法不正确的是（）A．带电粒子1的比荷与带电粒子2的比荷比值为：1B．带电粒子1的比荷与带电粒子2的比荷比值为3：1C．带电粒子1与带电粒子2在磁场中运动时间比值为2：1D．带电粒子1与带电粒子2在磁场中运动时间比值为1：24.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．当磁铁向下运动时（但未插入线圈内），则下列说法错误的是（）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥5.目前，世界上正在研究一种新型发电机叫磁流体发电机．如图表示了它的发电原理：将一束等离子体喷射入磁场，磁场中有两块金属板A、B，这时金属板上就会聚集电荷，产生电压．如果射入的等离子体的初速度为v，两金属板的板长(沿初速度方向)为L，板间距离为d，金属板的正对面积为S，匀强磁场的磁感应强度为B，方向垂直于离子初速度方向，负载电阻为R，电离气体充满两板间的空间．当发电机稳定发电时，电流表的示数为I，那么板间电离气体的电阻率不可能为( )A．B．C．D．三、填空题图中游标卡尺读数为mm，螺旋测微器读数为mm。

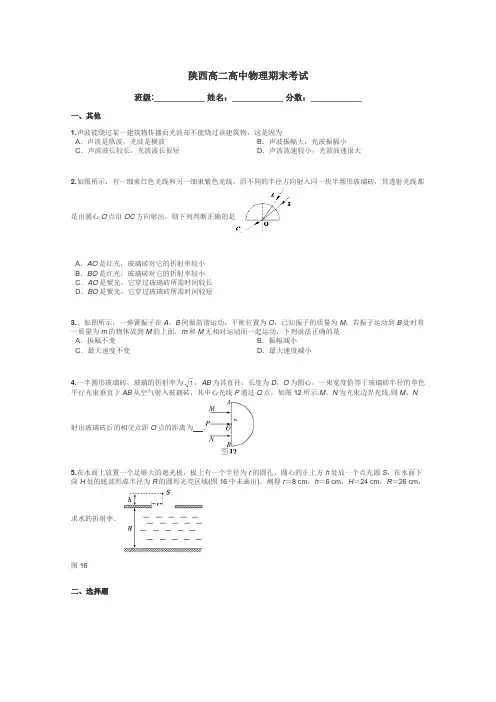

陕西高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、其他1.声波能绕过某一建筑物传播而光波却不能绕过该建筑物，这是因为A．声波是纵波，光波是横波B．声波振幅大，光波振幅小C．声波波长较长，光波波长很短D．声波波速较小，光波波速很大2.如图所示，有一细束红色光线和另一细束紫色光线，沿不同的半径方向射入同一块半圆形玻璃砖，其透射光线都是由圆心O点沿OC方向射出，则下列判断正确的是A．AO是红光，玻璃砖对它的折射率较小B．BO是红光，玻璃砖对它的折射率较小C．AO是紫光，它穿过玻璃砖所需时间较长D．BO是紫光，它穿过玻璃砖所需时间较短3.．如图所示，一弹簧振子在A、B间做简谐运动，平衡位置为O，已知振子的质量为M，若振子运动到B处时将一质量为m的物体放到M的上面，m和M无相对运动而一起运动，下列说法正确的是A．振幅不变B．振幅减小C．最大速度不变D．最大速度减小4.一半圆形玻璃砖，玻璃的折射率为，AB为其直径，长度为D，O为圆心，一束宽度恰等于玻璃砖半径的单色平行光束垂直于AB从空气射入玻璃砖，其中心光线P通过O点，如图12所示.M、N为光束边界光线.则M、N射出玻璃砖后的相交点距O点的距离为 .5.在水面上放置一个足够大的遮光板，板上有一个半径为r的圆孔，圆心的正上方h处放一个点光源S，在水面下深H处的底部形成半径为R的圆形光亮区域(图16中未画出)．测得r＝8 cm，h＝6 cm，H＝24 cm，R＝26 cm，求水的折射率．图16二、选择题1.某物体在O点附近做往复运动，其回复力随偏离平衡位置的位移变化规律如图1所示，物体做简谐运动的是2.如图所示为一弹簧振子的振动图象，在0～0.8 s 时间内，下列说法正确的是A．振子在0和0.8 s时刻有正向最大速度B．振子在0.2 s时刻有最大加速度C．0至0.4 s振子加速度始终指向负方向D．在0.2 s至0.4 s时间内，加速度方向和速度方向相同3.下列现象是由光的干涉而产生的是A．雨后天空中的彩虹B．肥皂泡在阳光照耀下呈现彩色条纹C．阳光通过三棱镜形成彩色光带D．白光通过一个很窄的缝呈现的彩色条纹4.．如图所示，曲面AO是一段半径为2 m的光滑圆弧面，圆弧与水平面相切于O点，AO弧长10 cm。

【最新】陕西省西安中学高二（实验班）上学期期末考试物理试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．在国际单位制（简称SI）中，力学和电学的基本单位有：m（米）、kg（千克）、s（秒）、A（安培）．导出单位V（伏特）用上述基本单位可表示为（）A．m2·kg·s－4·A－1B．m2·kg·s－3·A－1C．m2·kg·s－2·A－1D．m2·kg·s－1·A－1 2．如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q（q>0）的固定点电荷．已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）A．B．C．D．3．如图所示，质量为m的带负电的小物块置于倾角为37°的绝缘光滑斜面上，当整个装置处于竖直向下的匀强电场中时，小物块恰好静止在斜面上．现将电场方向突然改为水平向右，而场强大小不变，则()A．小物块仍静止B．小物块将沿斜面加速上滑C．小物块将沿斜面加速下滑D．小物块将脱离斜面运动4．如图所示，直流电动机线圈的电阻为R，电源内阻为r，当该电动机正常工作时，电源路端电压为U，通过电动机的电流为I，则()A．电源的输出功率为IU＋I2R B．电动机的机械功率为IUC．电源电动势为I(R＋r) D．电动机内部发热功率为I2R5．如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L，质量为m的直导体棒．当导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，可将导体棒置于匀强磁场中，当外加匀强磁场的磁感应强度B的方向在纸面内由竖直向上逆时针转至水平向左的过程中，关于B大小的变化，正确的说法是()A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小6．已知地球半径约为6.4×106m，又知月球绕地球的运动可近似看作匀速圆周运动，则可估算出月球到地心的距离约为（）A．4×108m B．4×1011m C．8×108m D．8×1011m7．如图所示，木块A放在木块B的左端，用恒力F将A拉至B的右端，第一次将B 固定在地面上，F做功为W1，生热为Q1；第二次让B可以在光滑地面上自由滑动，F 做的功为W2，生热为Q2，则应有( )A．W1<W2，Q1＝Q2B．W1＝W2，Q1＝Q2C．W1<W2，Q1<Q2D．W1＝W2，Q1<Q28．如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环aA．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转9．如图所示，线圈L的自感系数很大，且其直流电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，开关S闭合和断开的过程中，灯L1、L2的亮度变化情况是(灯丝不会断)()A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即熄灭，L1逐渐变暗B．S闭合，L1亮度不变，L2很亮；S断开，L1、L2立即熄灭C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即熄灭，L1亮一下再熄灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2则逐渐变得更亮；S断开，L2立即熄灭，L1亮一下再熄灭10．如图所示，一固定斜面倾角为30°，一质量为m的小物块自斜面底端以一定的初速度沿斜面向上做匀减速运动，加速度大小等于重力加速度的大小g．物块上升的最大高度为H，则此过程中，物块的（）A．动能损失了2mgHB．动能损失了mgHC．机械能损失了mgHmgHD．机械能损失了12二、多选题11．劳伦斯和利文斯设计出回旋加速器，工作原理示意图如右图所示。

陕西省西安中学【精品】高二上学期期末考试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列现象中属于电磁感应现象的是()A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2．通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生沿abcd方向的感应电流，则应使线框（）A．稍向左平移B．稍向右平移C．稍向上平移D．以直导线为轴匀速转动3．有一个多用电表，其欧姆挡的四个量程分别为：“×1”、“×10”、“×100”、“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（）A．换用“×1k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮4．如图所示，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S极朝下，在将磁铁的S极插入线圈的过程中( )A．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥B．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引C．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引5．如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，L A、L B是两个相同的灯泡，且在下列实验中不会烧毁，电阻R2阻值约等于R1的两倍，则（）A．闭合开关S时，L A、L B同时达到最亮，且L B更亮一些B．闭合开关S时，L A、L B均慢慢亮起来，且L A更亮一些C．断开开关S时，L A慢慢熄灭，L B闪亮后才慢慢熄灭D．断开开关S时，L A慢慢熄灭，L B马上熄灭6．如图所示，一条形磁铁放在水平桌面上，在条形磁铁的左上方固定一根与磁场垂直的长直导线，当导线中通以图示方向的电流时（）A．磁铁对桌面的压力减小，且受到向左的摩擦力作用B．磁铁对桌面的压力减小，且受到向右的摩擦力作用C．磁铁对桌面的压力增大，且受到向左的摩擦力作用D．磁铁对桌面的压力增大，且受到向右的摩擦力作用7．如图所示的电路中，当变阻器R3的滑片向上移动时（）A．电压表示数变小，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小8．两根长直通电导线互相平行，电流方向相同，它们的截面处于等边ABC 的A 和B 处，如图所示。

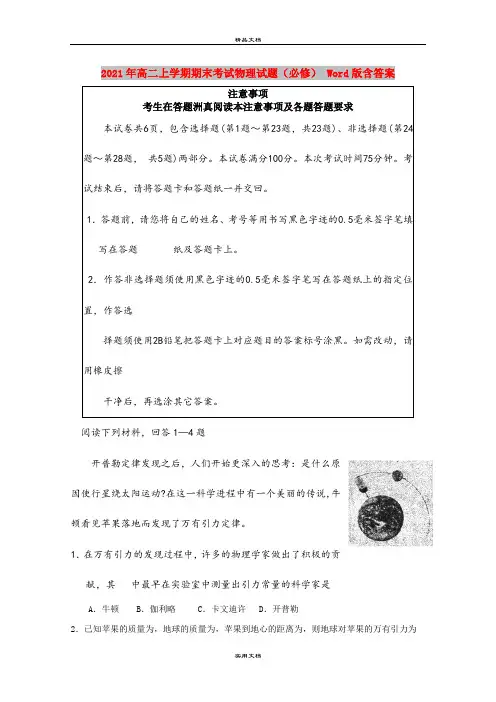

2021年高二上学期期末考试物理试题（必修） Word版含答案注意事项考生在答题洲真阅读本注意事项及各题答题要求本试卷共6页，包含选择题(第1题～第23题，共23题)、非选择题(第24题～第28题，共5题)两部分。

本试卷满分100分。

本次考试时间75分钟。

考试结束后，请将答题卡和答题纸一并交回。

1．答题前，请您将自己的姓名、考号等用书写黑色字迹的0.5毫米签字笔填写在答题纸及答题卡上。

2．作答非选择题须使用黑色字迹的0.5毫米签字笔写在答题纸上的指定位置，作答选择题须使用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，请用橡皮擦干净后，再选涂其它答案。

阅读下列材料，回答1—4题开普勒定律发现之后，人们开始更深入的思考：是什么原因使行星绕太阳运动?在这一科学进程中有一个美丽的传说，牛顿看见苹果落地而发现了万有引力定律。

1．在万有引力的发现过程中，许多的物理学家做出了积极的贡献，其中最早在实验室中测量出引力常量的科学家是A．牛顿 B．伽利略 C．卡文迪许 D．开普勒2．已知苹果的质量为，地球的质量为，苹果到地心的距离为，则地球对苹果的万有引力为A． B． C． D．3．在苹果落向地面的过程中，重力做功10J，不计空气阻力，下列说法正确的是A．重力势能减少10J B．动能增加量大于l0JC．机械能增加l0J D．机械能减少l0J4．xx年6月，载有三名航天员的神舟九号飞船成功发射。

设该飞船绕地球做匀速圆周运动，则它的运行速度A．大于第一宇宙速度 B．小于第一宇宙速度C．大于第二宇宙速度 D．大于第三宇宙速度5．关于质点，下列说法正确的是A．研究跳水运动员在空中的翻转动作，可以把运动员看做质点B．航母阻拦索在阻拦降落的舰载机时，不能把飞机看做质点C．研究乒乓球的旋转，可以把乒乓球看做质点D．研究地球的昼夜更替时，可把地球看做质点6．汽车启动后l0s末，速度表的指针指在图中所示的位置，前10s内汽车运动了l50m．下列说法中正确的是A．10s内通过的位移为150 m，10s内的平均速度为70 km/hB．1os内通过的位移为150 m，10s末的瞬时速度为70 km/hC．10s内通过的路程为150 m，10s内的平均速度为70 km/hD．10s内通过的路程为150 m，10s末的瞬时速度为70 km/h7．下列图象中，表示物体做匀速直线运动的是8．一个长约1．5m的玻璃筒，一端封闭，另一端有开关，在筒内放有质量和形状都不相同的一片小羽毛和一个小铜片。

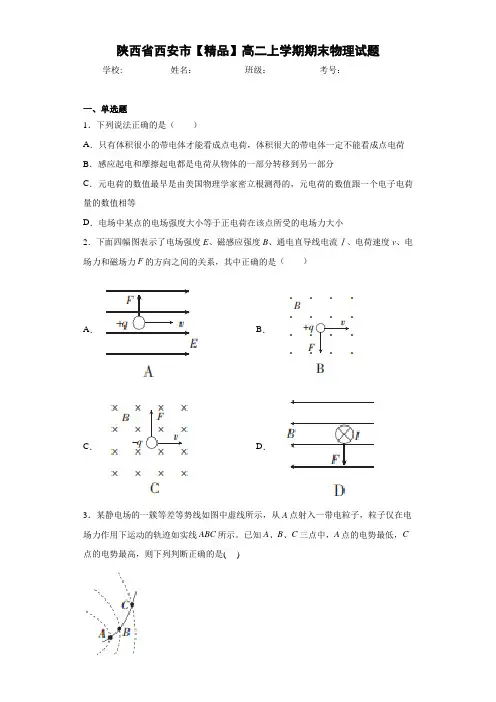

陕西省西安市【精品】高二上学期期末物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列说法正确的是（）A．只有体积很小的带电体才能看成点电荷，体积很大的带电体一定不能看成点电荷B．感应起电和摩擦起电都是电荷从物体的一部分转移到另一部分C．元电荷的数值最早是由美国物理学家密立根测得的，元电荷的数值跟一个电子电荷量的数值相等D．电场中某点的电场强度大小等于正电荷在该点所受的电场力大小2．下面四幅图表示了电场强度E、磁感应强度B、通电直导线电流Ⅰ、电荷速度v、电场力和磁场力F的方向之间的关系，其中正确的是（）A．B．C．D．3．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C 点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能4．两个完全相同的金属小球，带电荷量分别为+Q和-5Q，当两小球相距为d（d远大于小球半径）时，它们之间的库仑力大小为F。

若让两小球接触后再放回原处，则它们之间的库仑力大( )A．43F B．F C．23F D．45F5．如图所示，在空间中存在一方向竖直向上、磁感应强度大小为2T的匀强磁场。

为使水平放置的导体棒能够靠在墙面上保持静止，现给导体棒通入电流。

已知导体棒的质量为0.2kg、长度为1m，导体棒与竖直墙壁的动摩擦因数为0.4，取重力加速度g=10m/s2，最大静摩擦力等于滑动摩擦力。

所通入的电流大小和方向可能为（）A．2A，垂直于纸面向里B．3A，垂直于纸面向里C．2A，垂直于纸面向外D．3A，垂直于纸面向外6．在匀强磁场中，一不计重力的带电粒子穿过一块金属薄板运动轨迹如图所示，下列判断正确的是（）A．带电粒子带正电B．带电粒子的运动方向为顺时针C．带电粒子在金属板上部分运动的时间大于在下部分运动的时间D．带电粒子在金属板上部分运动的时间小于在下部分运动的时间7．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

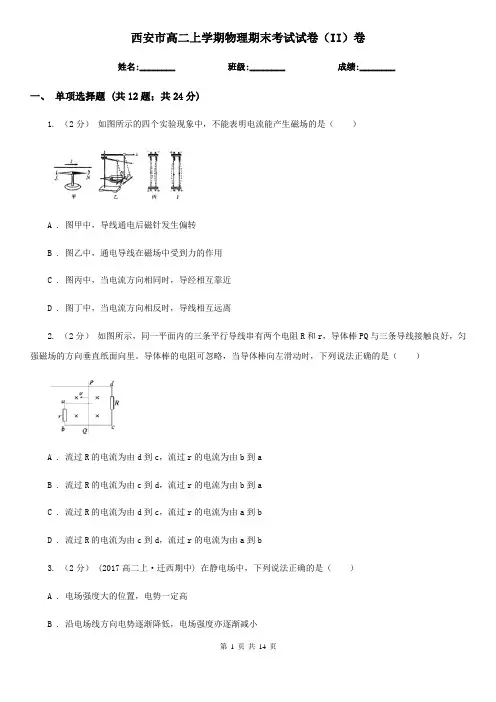

西安市高二上学期物理期末考试试卷（II）卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共12题；共24分)1. （2分）如图所示的四个实验现象中，不能表明电流能产生磁场的是（）A . 图甲中，导线通电后磁针发生偏转B . 图乙中，通电导线在磁场中受到力的作用C . 图丙中，当电流方向相同时，导经相互靠近D . 图丁中，当电流方向相反时，导线相互远离2. （2分）如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里。

导体棒的电阻可忽略，当导体棒向左滑动时，下列说法正确的是（）A . 流过R的电流为由d到c，流过r的电流为由b到aB . 流过R的电流为由c到d，流过r的电流为由b到aC . 流过R的电流为由d到c，流过r的电流为由a到bD . 流过R的电流为由c到d，流过r的电流为由a到b3. （2分） (2017高二上·迁西期中) 在静电场中，下列说法正确的是（）A . 电场强度大的位置，电势一定高B . 沿电场线方向电势逐渐降低，电场强度亦逐渐减小C . 电场强度的方向总是跟等势面垂直的D . 当电场线是直线时，带电粒子在电场中的运动轨迹一定与电场线重合4. （2分） (2016高三上·平湖期中) 如图所示是某一电场线分布图，图中PQ两点的电场强度大小分别为EP 和EQ ，电势分别为φP和φQ ，下列说法中正确的是（）A . 图示为单个正点电荷的电场线B . 图示为等量异种点电荷的电场线C . EP＞EQD . φP＜φQ5. （2分） (2018高二下·孝义期末) 如图所示，实线是一簇未标明方向的匀强电场的电场线，礙线是一带电粒子通过该电场区域时的运动轨迹，、是轨迹上的两点，若带电粒子在运动中只受电场力作用，则根据此图可知：①带电粒子所带电性②带电粒子在、两点的受力方向③带电粒子在、两点的速度何处较大④带电粒子在、两点的电势能何处较大⑤ 、两点哪点的电势较高以上判断正确的是（）A . ①②⑤B . ②③④C . ③④⑤D . ①③⑤6. （2分） (2019高二上·海安月考) 如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B。
