下载文档原格式
SBS改性沥青卷材防水施工工艺标准一、材料要求1、SBS卷材的品种分别有25号、35号、45号、55号四种标号。
2、卷材厚度如表24-1：3、卷材运送要小心轻放，不得抛扔,不得翻车卸车、不得重压，不得紧捆卷材吊运，应用专用托架吊运、堆放宜直立堆放，其高度不宜超过两层，短途运输平放不宜超过四层。
4、卷材通常存放在库棚内、保存期为一年, 施工前抬出的卷材不允许有折裂和粘连。
5、SBS卷材禁止与酸、碱、油类及有机物溶剂接触.6、卷材在运输及保管时，应避免雨淋，日晒，受潮，要注意通风。
二、主要机具设备石油液化瓶、喷火枪（筒），裁纸刀,橡皮辊、卷尺。
三、作业条件1、铺贴卷材的找平层应符合《屋面工程质量验收规范》或设计规定，找平层表面清洁平整，用2m直尺检查最大空隙不应大于5mm，不得有空鼓、开裂及起砂，脱皮等缺陷，空隙只允许平缓变化。
2、基层应比较干燥,含水率在9%以内方能施工，在施工时若没有测含水率的手段，可以在基层表面放一块1m2卷材或玻璃，静置3—4小时以后掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。
3、在基层、屋面突出物上，涂刷沥青冷底子油一道，要求涂刷均匀不露底(用量为0。
25kg/m2)，待冷底子油干燥后，方可铺贴卷材。
4、复杂部位的处理:阴角部位做成八字形或圆弧形，对管子根部，排水口等易于渗漏的薄弱部位，应再加一层油毡，施工时要细心认真。
5、对设有保温层的屋面应在保温层和找平层中留置排汽槽,要求排汽道纵横贯通,其间距≤6m，每36m2内设一排汽孔，并与排汽道连通。
四、操作工艺1、工艺流程基层清理─→涂刷基层处理剂─→铺贴卷材附加层─→铺贴卷材─→热熔法封边─→蓄水试验─→做保护层。
2、操作步骤（一）卷材铺贴方向：（1）屋面坡度＜3％，卷材宜平行于层脊方向铺贴；（2）屋面坡度≥3％,根据现场条件选择平行或垂直屋脊方向进行铺贴；（3）上下层卷材不得相互垂直铺贴.(二）对设有分格缝的屋面,卷材施工前应对分格缝采用热溶胶或沥青防水油膏嵌填，并在其上铺贴一层防水卷材附加层(宽度不小于200mm，单边粘贴在找平层上，另一边呈自由状态).（三)卷材施工时，先做好节点，附加层和屋面排水比较集中的部位的处理，然后在已涂刷冷底子油的基层表面上弹线定位，由屋面最低标高处向上施工，按卷材配置方案的顺序，打开卷材，确定位置,卷材搭接宽度(含短边和长边)，当采用满粘法时为80mm，当采用空铺法、点粘法、条粘法时为100mm,然后重新转卷.（四)热熔法铺贴材时，火焰加热器（用喷灯或喷枪）的喷嘴距卷材的距离应适中(与卷材的距离保持50~100mm)，幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度、不得过份加热或烧穿卷材，卷材表面熔融后应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展，不得皱扎，并应辊压粘结牢固，卷材向前滚动时，要求边缘有热熔胶溢出，并用小刮刀刮平封实。

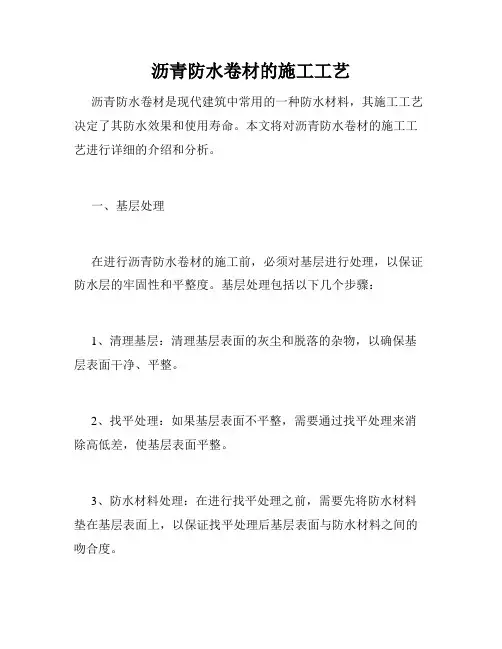

沥青防水卷材的施工工艺沥青防水卷材是现代建筑中常用的一种防水材料，其施工工艺决定了其防水效果和使用寿命。
本文将对沥青防水卷材的施工工艺进行详细的介绍和分析。
一、基层处理在进行沥青防水卷材的施工前，必须对基层进行处理，以保证防水层的牢固性和平整度。
基层处理包括以下几个步骤：1、清理基层：清理基层表面的灰尘和脱落的杂物，以确保基层表面干净、平整。
2、找平处理：如果基层表面不平整，需要通过找平处理来消除高低差，使基层表面平整。
3、防水材料处理：在进行找平处理之前，需要先将防水材料垫在基层表面上，以保证找平处理后基层表面与防水材料之间的吻合度。
二、防水卷材的施工1、卷材的放置将沥青防水卷材从卷装中取出，卷材的长度应根据施工现场实际情况来确定。
将卷材放在基层表面上，使其与基层表面吻合，并略微延伸于基层表面外侧。
在放置卷材时，需要注意两个方面：一方面是要将卷材放置得平整，卷材表面不能有起皱、泡、虚席等现象，否则会影响防水层的牢度。
另一方面，在重叠两张卷材时，需要有一定的重叠量，一般是10cm左右。
在重叠处将两张卷材覆盖在一起，并用热风枪对重叠处进行加热，并压实，以确保重叠处的牢固性。
2、贴边处理沥青防水卷材需要在基层表面上粘贴，因此在施工时需要进行贴边处理。
在贴边处理时，需要注意以下几点：首先，在贴边前需要将卷材剪裁成所需的形状，以便贴边时能够较好地贴合基层表面。
其次，在涂上底漆之后的防水卷材表面，要用专用的贴边胶涂抹均匀，然后将其粘贴在基层表面上。
在贴边时，应该将卷材尽量顺滑地粘贴在基层表面上，并用木棒均匀地压实，以增加防水层与基层表面之间的黏结强度。
最后，如果需要进行多层防水施工，则需要进行搭接处理，搭接处的重叠量一般要求在10cm以上，并用热风枪进行加热并压实，以保证搭接处的牢固性。
三、后处理沥青防水卷材施工完成后，需要进行后处理工作，以保证施工质量和防水效果。
后处理工作主要包括以下几个方面：1、检查防水层表面是否完好无损，有无收边、起泡、开裂等问题，并进行修补处理。
屋面工程SBS防水卷材施工工艺一、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪子、卷尺、扫帚等。
二、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。
三、基层必须干燥，含水率要求在9%以，测试时在基层表面放一块卷材，经3—5h后如其下表面基本无水珠时即可施工。
四、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜）一般每平方米用量为0.2—0.3kg。
五、复杂部位处理：阴阳角部位均应做成八字形，对女儿墙、管根、烟筒、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为30cm，搭接为6—8cm。
六、卷材铺贴：铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬。
然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。
最后再用喷灯和压子均匀细致的把接缝封好，防止翘边。
七、劳动保护及安全防护：卷材在运输及施工过程中要防止坚硬物体硌伤、刺破，施工完毕后禁止随意践踏，并做好使用保护工作。
在施工过程中戴好手套，避免烧伤、烫伤，对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。
屋面防水施工要点（一）施工的环境要求高聚物改性沥青防水卷材一般采用热熔法铺贴卷材，宜在＋50℃～＋350℃温度下施工。
雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。
（二）对屋面排水坡度的要求平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于3%时，宜选用结构找坡。
高聚物改性沥青防水卷材屋面防水层施工工艺标准1 适用范围本工艺标准适用于工业与民用建筑工程坡等小于25%的Ⅰ~Ⅲ级屋面采用高聚物改性沥青卷材热熔法施工防水层的施工。
2 引用标准GB18242—2000 《弹性体改进沥青防水卷材》GB18243—2000 《塑性体改性沥青卷材》GB50207—2002 《屋面工程质量验收规范》GB50300—2001 《建筑工程施工质量验收统一标准》3 施工准备3.1 技术准备3.1.1 施工前必须有施工方案，要有文字及口头技术交底。
3.1.2 必须由专业施工队伍来施工。
作业队的资质合格，操作人员必须持证上岗。
3.2 材料要求3.2.1 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材：常有的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。
其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。
3.2..1.1 高聚物改性沥青防水卷材规格见表3.2-1。
高聚物改性沥青防水卷材规格表 表3.2-13.2.1.1.2 高聚物改性沥青防水卷材的外观质量和技术性能应符合表3.2-2、表3.2-3的要求。
高聚物改性沥青防水卷材的外观质量表3.2-2高聚物改性沥青防水卷材技术性能（SBS 及APP 沥青卷材） 表3.2-33.2.2 配套材料3.2.2.1 氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。
3.2.2.2 橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。
3.2.2.3 保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。
3.2.2.4 70号汽油，用于清洗受污染的部位。
4 主要机具4.1 电动搅拌器、高压吹风机、自动热风焊接机。
4.2 喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。
1、屋面防水卷材的施工分析屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。
这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。
有了施工组织，下一步施工负责人应向班组进行技术交底。
内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。
屋面防水卷材工程设计原则：1.1以防为主，放排结合排水是屋面防水的一个重要内容，对于平屋顶，应以防为主，但应尽快将水排走，减轻防水层的负担，避免屋面较长时间积水。
这就要求设计屋面及天沟的排水坡度和排水路线、排水管的管径及数量。
1.2按级设防，满足设防要求屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层的耐用年限等，选用不同的屋面防水卷材和不同的构造层次，以满足设防要求，保证防水可靠。
1.3适当考察施工因素屋面防水卷材的质量取决于材料、设计、施工等诸因素，而其中施工因素的影响最大。
尤其是现在，我国防水施工让以手工操作为主，操作人员的技术水平、心理素质以及工艺的繁杂难易程度均会对施工质量造成相当大的影响。
因此，一个好的设计，必须适当考虑施工因素，尽量采用简单的构造，选用施工方便的材料或提到设防能力，提高防水安全储备，弥补施工可能产生的缺陷。
1.4屋面找平层的要求找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。
因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。
找平层相邻表面构成的转角处，应做成圆弧或钝角。
当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。

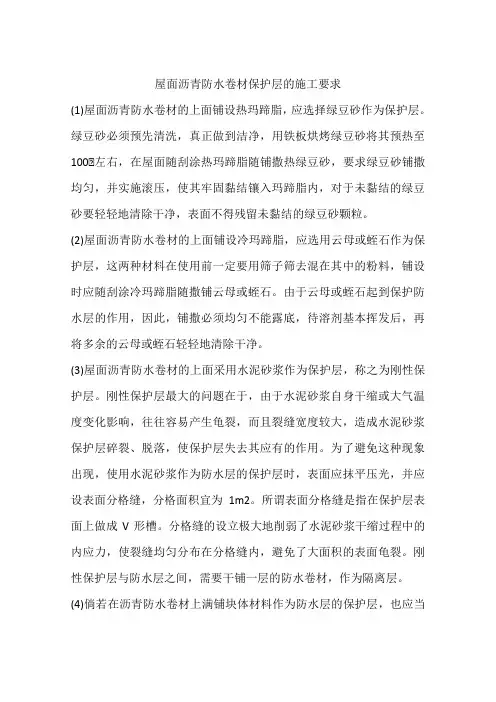

屋面沥青防水卷材保护层的施工要求(1)屋面沥青防水卷材的上面铺设热玛蹄脂，应选择绿豆砂作为保护层。
绿豆砂必须预先清洗，真正做到洁净，用铁板烘烤绿豆砂将其预热至100℃左右，在屋面随刮涂热玛蹄脂随铺撒热绿豆砂，要求绿豆砂铺撒均匀，并实施滚压，使其牢固黏结镶入玛蹄脂内，对于未黏结的绿豆砂要轻轻地清除干净，表面不得残留未黏结的绿豆砂颗粒。
(2)屋面沥青防水卷材的上面铺设冷玛蹄脂，应选用云母或蛭石作为保护层，这两种材料在使用前一定要用筛子筛去混在其中的粉料，铺设时应随刮涂冷玛蹄脂随撒铺云母或蛭石。
由于云母或蛭石起到保护防水层的作用，因此，铺撒必须均匀不能露底，待溶剂基本挥发后，再将多余的云母或蛭石轻轻地清除干净。
(3)屋面沥青防水卷材的上面采用水泥砂浆作为保护层，称之为刚性保护层。
刚性保护层最大的问题在于，由于水泥砂浆自身干缩或大气温度变化影响，往往容易产生龟裂，而且裂缝宽度较大，造成水泥砂浆保护层碎裂、脱落，使保护层失去其应有的作用。
为了避免这种现象出现，使用水泥砂浆作为防水层的保护层时，表面应抹平压光，并应设表面分格缝，分格面积宜为1m2。
所谓表面分格缝是指在保护层表面上做成V形槽。
分格缝的设立极大地削弱了水泥砂浆干缩过程中的内应力，使裂缝均匀分布在分格缝内，避免了大面积的表面龟裂。
刚性保护层与防水层之间，需要干铺一层的防水卷材，作为隔离层。
(4)倘若在沥青防水卷材上满铺块体材料作为防水层的保护层，也应当视为一种刚性保护层，这种刚性保护层往往由于大气温度升高、膨胀，致使块体表面隆起。
在施工中需要用块体材料作为保护层时，应留设分格缝，分格缝区域面积不宜大于100m2，分格缝的宽度不宜小于20mm。
(5)沥青防水卷材上设置的刚性保护层还有一种做法，就是用细石混凝土作为防水层的保护层，与水泥砂浆保护层不同的是，由于混凝土内骨料的作用，吸纳了一部分干缩过程中的内应力，鉴于这个原因，用细石混凝土作为保护层时，混凝土振捣一定要密实，表面抹平压光，同样需要留设分格缝，只不过分格缝之间形成的分格面积不宜大于36m2。
沥青防水卷材屋面防水层施工工艺标准8.3.1基本规定(1)沥青玛蹄脂必须按配合比严格配料、熬制，使用温度不应低于200℃，不应高于240℃。
(2)沥青防水卷材搭接宽度：满粘法，长边不小于70mm、短边不小于100mm；空铺、点粘、条粘，长边不小于100mm、短边不小于150mm，其误差不得大于10mm。
(3)沥青玛蹄脂应涂刮均匀，不得过厚或堆积。
(4)粘结层厚度：热沥青玛蹄脂宜为1～1.5mm，冷沥青玛蹄脂宜为0.5～1mm；面层厚度：热沥青玛蹄脂宜为2～3mm，冷沥青玛蹄脂宜为1～1.5mm。
8.3.2 施工准备8.3.2.1 技术准备屋面施工前，应掌握施工图的要求，选择合格的防水工程专业队，操作工人必须经培训合格并有上岗证；编制防水工程施工方案；建立自检、交接检和专职人员检查的“三检”制度；水、电设备等安装队伍已会签，确认屋面不会再剔砸孔洞。
8.3.2.2 材料要求(1)卷材：沥青防水卷材品种、标号、质量、技术性能，必须符合设计和施工技术规范的要求，并应复试达到合格。
常用的有沥青纸胎油毡、沥青玻纤胎油毡、沥青复合胎柔性防水卷材等。
1)沥青防水卷材规格见产品技术要求。
2)沥青防水卷材的外观质量和物理性能应符合产品技术要求的规定。
3)沥青玛帝脂的质量要求应符合产品技术要求的规定。
(2)胶结材料1)建筑石沥青10号、30号或道路石油沥青60号甲、60号乙。
2)填充料：滑石粉、板岩粉、云母粉、石棉粉，其含水率不大于3％，粉状通过0.045 mm 方孔筛筛余量不大于20%。
(3)其他材料：沥青防水卷材的其他材料有豆石、汽油、煤油、麻丝、苯类、玻璃布等。
豆石要求粒径3～5mm．，必须干净、干燥。
8.3.2.3 主要机具(1)沥青专用锅、炉灶、鼓风机等。
(2)油桶、油壶、笊篱(漏勺)、铁锹、刮板、棕刷、温度计(350～400℃)。
(3)消防器材用具、灭火器等。
8.3.2.4 作业条件作业面施工前应具备的基本条件：(1)屋面施工应按施工工序进行检验，基层表面必须平整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷。
改性沥青防水卷材执行标准改性沥青防水卷材是一种应用广泛的建筑材料，具有优异的防水性能和耐候性，被广泛应用于建筑屋面、地下室、隧道、桥梁等工程中。
为了确保改性沥青防水卷材的质量和使用效果，制定了一系列的执行标准，以规范其生产、施工和质量检验。
本文将对改性沥青防水卷材的执行标准进行详细介绍。
首先，改性沥青防水卷材的执行标准主要包括国家标准、行业标准和企业标准。
国家标准是由国家相关部门制定的，具有强制性，对改性沥青防水卷材的产品性能、规格、质量控制等方面进行了详细规定。
行业标准是由行业协会或组织制定的，对产品的技术要求和质量控制进行了补充和细化。
企业标准是由生产企业根据市场需求和自身技术水平制定的，对产品的特殊要求和企业内部管理进行了规定。
其次，改性沥青防水卷材的执行标准主要包括以下几个方面，产品性能、规格要求、质量控制、施工工艺和质量检验。
在产品性能方面，执行标准对改性沥青防水卷材的抗拉强度、断裂伸长率、耐热稳定性、耐老化性、耐冲击性、耐渗透性等性能进行了详细的要求，以确保产品具有良好的使用性能。
在规格要求方面，执行标准对改性沥青防水卷材的长度、宽度、厚度、表面涂层、背面涂层等进行了规定，以满足不同工程的需求。
在质量控制方面，执行标准对改性沥青防水卷材的生产工艺、原材料选用、质量检测等进行了严格要求，以确保产品质量稳定可靠。
在施工工艺方面，执行标准对改性沥青防水卷材的储存、运输、铺设、焊接等工艺环节进行了规范，以保证施工质量和使用效果。
在质量检验方面，执行标准对改性沥青防水卷材的外观质量、尺寸偏差、性能指标、质量证明等进行了详细的检验方法和要求，以确保产品符合标准要求。
总之，改性沥青防水卷材的执行标准是保证产品质量和使用效果的重要依据，生产企业和施工单位应严格按照执行标准要求进行生产和施工，以确保改性沥青防水卷材在工程中发挥最佳的防水效果，为建筑工程的安全和持久使用提供保障。
屋面防水施工工艺及流程屋面防水施工工艺及流程是一个系统且复杂的过程，涉及到多个步骤和关键环节。
以下是对屋面防水施工工艺及流程的详细操作说明。
一、施工前准备1.材料选择o根据屋面的具体情况选择合适的防水材料，如沥青防水卷材、聚合物改性沥青防水卷材、高分子防水卷材等。
o确保所选材料符合国家标准和设计要求，并具有合格证书及检测报告。
2.工具准备o准备施工所需的各类工具，如搅拌器、滚筒、刷子、压辊、热风焊枪等。
3.基层处理o清理屋面基层，确保无杂物、无油污、无松散物。
o对基层裂缝进行修补，对凹凸不平处进行找平处理。
o对基层进行湿润处理，以便于后续找平层的施工。
二、找平层施工1.材料选择o选用合适的水泥砂浆、细石砼或沥青砂浆等材料作为找平层。
2.施工操作o按设计要求进行找平层的施工，确保厚度均匀、表面平整。
o在找平层施工时，注意排水坡度的设置，确保排水顺畅。
o在突出屋面的结构（如女儿墙、山墙等）交接处和转角处，应做成圆弧状，以增强防水效果。
三、防水层施工1.防水涂料施工（如选用涂料防水）o按比例配制防水涂料，确保搅拌均匀。
o采用涂刷法或喷涂法将防水涂料均匀涂刷在找平层上，注意涂刷厚度和遍数应符合设计要求。
o对管根、排水口、阴阳角等易发生渗漏的部位进行增强涂刷。
2.防水卷材施工（如选用卷材防水）o根据卷材类型选择合适的施工方法，如热熔法、冷粘法、自粘法等。
o在铺设卷材前，确保基层干燥、无明水。
o按设计要求进行卷材的铺设，注意卷材之间的搭接宽度和密封处理。
o采用热熔法施工时，应控制好火焰加热器的温度和距离，确保卷材与基层粘贴牢固。
四、连接处理●在防水层施工过程中，需处理好防水层之间的连接处。
●采用焊接、粘接或热熔等方法确保连接处的密封性。
五、保护层施工●在防水层施工完成后，需设置保护层以保护防水层不受外界环境损害。
●保护层材料可选用砂浆、保护板等。
●按设计要求进行保护层的施工，注意与防水层的粘结性和耐久性。
六、检验与验收1.施工完成后，进行防水层的检验和验收。

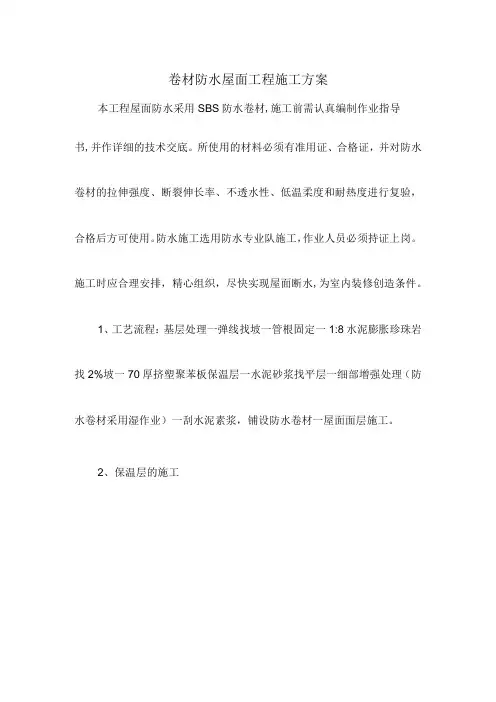

卷材防水屋面工程施工方案本工程屋面防水采用SBS防水卷材,施工前需认真编制作业指导书,并作详细的技术交底。
所使用的材料必须有准用证、合格证，并对防水卷材的拉伸强度、断裂伸长率、不透水性、低温柔度和耐热度进行复验，合格后方可使用。
防水施工选用防水专业队施工，作业人员必须持证上岗。
施工时应合理安排，精心组织，尽快实现屋面断水,为室内装修创造条件。
1、工艺流程：基层处理一弹线找坡一管根固定一1:8水泥膨胀珍珠岩找2%坡一70厚挤塑聚苯板保温层一水泥砂浆找平层一细部增强处理（防水卷材采用湿作业）一刮水泥素浆，铺设防水卷材一屋面面层施工。
2、保温层的施工保温层施工前先将出屋面的管根用C20细石碎灌实，保温层的基层应平整、干净、干燥。
屋面保温层采用1:8水泥膨胀珍珠岩保温找坡层，水泥膨胀珍珠岩采用人工搅拌，搅拌以手握成团、落地即散为准，根据屋面坡度弹线，拉小线自最厚处项最薄处铺填，较厚部位分层铺填，采用平板振动器振动密实。
应注意雨水口50OnIm范围做5%的排水坡度。
保温层施工后应进行找平层的施工。
保温层厚度偏差不得超过±5%,其材料性能符合标准要求，表面应平整。
3、找平层的施工铺砂浆前，将基层表面清理干净，并洒水充分湿润，并刷水灰比0.4~0∙5的水泥素浆结合层一道，之后立即摊铺砂浆。
找平层按6m间距设置分格缝，缝宽20mm,用刨光木分格条分缝。
找平层与女儿墙连接处，均做成半径为100~150的圆弧或钝角。
砂浆铺设由远而近进行,每分格内找平层一次连续铺成，严格掌握坡度，用2m长的方尺找平，压光次数不少于两遍。
砂浆终凝前轻轻取出分格条，完工后表面避免踩踏。
找平层的施工应注意气候变化，气温在零度以下或终凝前可能下雨时，不能施工o铺设找平层12小时后，及时浇水养护，时间不少于7天。
待找平层施工充分硬化干燥后，用沥青油膏进行嵌缝。
4、防水层的施工采用热熔满粘法施工。
平行屋脊的搭接缝应顺流水方向搭接。
卷材长短边的搭接宽度28On1nb单层铺贴相邻两幅卷材的短边搭接缝应错开50OnIn1。
沥青防水卷材屋面防水层施工技术1 一般规定1.1 沥青防水卷材只宜用于防水等级Ⅲ、Ⅳ的一般建筑和非永久性建筑的屋面防水层。
Ⅲ级防水屋面应三毡四油，Ⅳ级防水屋面应二毡三油。
在建设行政主管部门发布有专项规定时，应遵循最新规定。
1.2 沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撒布粉状、粒状或片状材料制成。
常见的有纸胎沥青油毡(限制使用)、玻纤胎沥青油毡、玻璃布胎沥青油毡、麻布胎沥青油毡等品种。
1.3 沥青防水卷材通常用热沥青胶结料（热玛脂）或其它配套粘胶剂直接粘贴。
卷材与基层间有以下几种不同的粘贴方式，按设计要求、使用的部位、基层条件、胶结材料品种、地方使用习惯和现场施工条件选择确定。
1.3.1满粘贴（全粘法）：卷材与基层采用粘结剂全部粘贴的施工方法。
1.3.2空铺法：铺贴防水卷材时，卷材与基层仅在四周一定宽度内粘贴，其余部分不粘结的粘贴施工方法。
1.3.3条粘法：铺贴防水卷材时，卷材与基层采用粘结剂条状粘贴的方式，每幅卷材与基层的粘结面不少于两条，每条宽度不小于150mm的卷材粘贴施工方法。
1.3.4点粘法：：铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘贴，每平方米卷材粘结不少于5个点，每点面积为100mm×100mm。
1.4 采用条粘、点粘、空铺方式铺设第一层卷材或打孔卷材时，在檐口、屋脊、屋面转角处和突出屋面物的连接处，宽度不得小于800mm范围的卷材应采用满粘贴方法。
屋面卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺、点粘和条粘的方法铺贴卷材；但卷材与基层在屋面周边的800mm范围内、卷材与卷材之间都应采用满粘贴，立面或大坡面铺贴应满粘贴。
1.5 基层必须坡度正确、表面顺平、干净、干燥（含水率应不大于9%）。
判断可以铺贴卷材的、基层干燥程度的简易检验方法是：将1m2卷材平坦地铺放在找平层上，静置3～4h后掀开检查，找平层覆盖部位和卷材上未见水印即可铺设。
沥青防水卷材施工工艺1. 引言本文档旨在介绍沥青防水卷材的施工工艺，以帮助施工人员正确有效地进行施工。
2. 准备工作在施工之前，需要进行以下准备工作：- 确定施工区域：根据需要施工的区域确定施工范围，并做好清理工作。
- 检查基层：确保基层平整、牢固，并修复任何存在的损坏或裂缝。
- 准备材料：准备好所需的沥青防水卷材以及与之配套的粘结剂和辅助材料。
3. 施工步骤3.1 沥青基层处理1. 清洁基层：将基层表面的杂物清除干净，并确保表面干燥。
2. 打底处理：使用适当的底涂材料进行打底处理，提高沥青防水卷材与基层的粘结力。
3.2 沥青防水卷材铺设1. 铺设底层：将沥青防水卷材从低处开始铺设，确保卷材之间的重叠部分不小于50毫米，并用热风枪加热使其与基层充分粘结。
2. 铺设中间层和面层：按照相同的方法依次铺设中间层和面层的沥青防水卷材，确保重叠部分合理并充分粘结。
3.3 辅助施工工艺1. 粘结处理：使用适当的粘结剂将各层沥青防水卷材粘结在一起，确保整个防水系统的完整性。
2. 边缘处理：对施工区域的边缘进行加固处理，避免因外力导致防水层破损。
3. 检查漏水：在施工完成后，进行漏水测试，确保防水层的质量和可靠性。
4. 施工注意事项在进行沥青防水卷材的施工过程中，需要注意以下事项：- 防止施工区域受到雨水的影响，确保施工现场干燥。
- 使用专业工具和设备，并严格按照施工工艺进行操作。
- 注意个人安全防护，避免发生意外伤害。
- 严格按照材料说明书使用粘结剂和辅助材料。
5. 总结沥青防水卷材施工工艺是确保建筑物防水质量的重要环节。
通过正确的施工步骤和注意事项，可以有效提高防水层的质量和可靠性。
施工人员应遵循本文档提供的工艺指导，确保施工质量，并及时修复和改进任何施工中出现的问题。
高聚物改性沥青卷材防水层本章适用于工业与民用建筑高聚物改性沥青防水卷材铺贴地下防水层工程。
第一节材料要求3.1.1高聚物改性沥青防水卷材主要包括弹性SBS改性沥青防水卷材，塑性APP聚合物沥青防水卷材等。
防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，对进场的防水材料应按现行国家规范的规定抽样复验，并提出试验报告，3.1.2不合格的材料不得在工程中使用。
3.1.3技术性能：见表3.1.3高聚物改性沥青防水卷材主要物理性能表3.1.33.1.4配套材料：1氯丁橡胶改性沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。
用于卷材接缝的粘结、卷材与基层粘结，改性沥青胶粘剂的粘结剥离强度不应小于8N/10㎜。
2橡胶沥青乳液：用于卷材粘结。
3橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。
4汽油、二甲苯等：用于清洗工具及污染部位。
第二节主要机具3.2.1高压吹风机、小平铲、笤帚、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500×30mm管（铁、塑料）、划（放）线用品。
第三节作业条件3.3.1施工前审核图纸，编制防水工程施工方案，并进行技术交底。
地下防水工程必须由相应资质的专业防水队施工，主要施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书持证上岗。
3.3.2在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保护到防水层施工完毕。
3.3.3铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
3.3.4基层应保持干燥、含水率应不大于9%；阴阳角处应做成圆弧形。
3.3.5地面或墙面的预埋管件、变形缝等处应进行隐蔽工程检查验收，使其符合设计和施工验收规范的要求。
第四节操作工艺3.4.1铺贴高聚物改性沥青防水卷材应采用热熔法施工。
屋面防水施工方案及工艺流程一、屋面防水施工方案1.防水材料选择：根据屋面的特点，选择适合的防水材料。
常用的防水材料有沥青防水卷材、聚合物防水材料、自粘卷材等。
2.预处理工作：在进行防水施工前，需要对屋面进行一些预处理工作。
包括清理屋面上的灰尘、泥土等杂物，检查屋面是否有开裂、渗漏等问题，修复屋面的损坏部分。
3.施工方式选择：根据屋面的具体情况，选择合适的施工方式。
常见的施工方式包括卷材铺设、喷涂施工、涂刷施工等。
4. 防水层厚度确定：根据需求确定防水层的厚度。
一般来说，对于低层建筑，防水层的厚度为1.5mm至2mm；对于高层建筑，防水层的厚度为2mm至3mm。
5.施工过程监控：在施工过程中，需要对施工质量进行监控和检测，及时发现和处理问题，确保施工质量。
二、屋面防水施工工艺流程1.屋面准备工作：清理屋面上的灰尘、泥土等杂物，修复屋面的损坏部分。
2.防水材料准备：准备好所需的防水材料，如沥青防水卷材、聚合物防水材料等。
3.防水层铺设：从屋面的最低处开始铺设防水材料，依次向上铺设，确保与屋面紧密贴合。
4.焊接处理：对于沥青防水卷材，需要进行焊接处理，确保防水层的完整性。
5.防水层固定：使用特定的工具和材料，将防水层固定在屋面上，避免其移动或脱落。
6.焊缝处理：对于焊接过程中产生的焊缝，需要进行处理，确保其防水性能。
7.施工质量检测：对施工过程中的防水层进行质量检测，确保其防水性能符合要求。
8.确认施工完成：在防水层施工完成后，进行最后的检查和确认，确保施工质量合格。
以上是屋面防水施工方案及工艺流程的详细介绍。
在实际施工过程中，需要根据具体情况进行调整和补充，以确保屋顶的防水效果达到预期目标。
高聚物改性沥青防水卷材施工工艺标准1、适用范围：本工艺标准仅供投资公司所属各地产公司新建项目屋面采用高聚物改性沥青防水卷材（SBS）施工防水层的工程参考。
2、材料准备：2.1 高聚物改性沥青防水卷材施工所需的基层处理剂、基层胶粘剂，卷材胶粘剂一般由生产厂家提供，施工时应按厂家规定的配合比和要求在现场配制使用，并应存放在通风、干燥、远离火源的室内。
2.2 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡；常规的有SBS 改性沥青油毡。
卷材的材质应符合《屋面防水工程技术规范》（GB50207－2002）的规定。
2.3 高聚物改性沥青防水卷材（SBS）的质量如下：（1）高聚物改性沥青防水卷材（SBS）的外观质量要求项目外观质量要求断裂、皱折、孔洞、剥离不允许边缘不整齐、砂砾不均匀无明显差异胎体未浸透、露胎不允许涂盖不均匀不允许（2）高聚物改性沥青防水卷材（SBS）规格见下表厚度（mm）宽度（mm ）每卷长度（m）2.0 ≥1000 15～203.0 ≥1000 104.0 ≥1000 7.55.0 ≥1000 5（3）高聚物改性沥青防水卷材（SBS）的技术指标见下表: 执行标准GB18242－2000序胎基PY（聚脂胎）G（玻纤胎）号型号I II I II1 可溶物含量g/m2≥厚2mm ———1300厚3mm 2100厚4mm 2900压力，MPa≥0.3 0.2 0.3 2 不透水性保持时间，min≥3090 105 90 105 3 耐热度，℃无滑动、无流淌、无滴落纵向350 5004 拉力，N/50mm≥横向450 800250 300纵向5 最大拉力时延伸率，％≥横向30 40 ————18 —25 —18 —25 6 低温柔度，℃绕规定直径圆棒，无裂纹高聚物改性沥青防水卷材（SBS）验收技术指标：拉伸性能、耐热度、柔性和不透水性2.4 配套材料：2.4.1 氯丁胶沥青胶粘剂：由氯丁橡胶加入沥青和溶剂等配制而成，为黑色液体。
沥青卷材防水施工的一般工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在建筑工程中，沥青卷材是常用的防水材料之一，其施工工艺流程对于工程质量至关重要。
3 沥青防水卷材屋面防水层施工工艺标准3．1 总则3．1．1 适用围本工艺标准适用于工业与民用建筑工程坡度小于25％的Ⅲ～Ⅳ级屋面采用沥青卷材防水层的施工。
3．1．2编制参考标准及规(1)《石油沥青纸胎油毡》GB 326—89(2)《沥青复合胎柔性防水卷材》JC／T 690—1998(3)《石油沥青玻璃纤维胎油毡》GB／T 14686—93(4)《屋面工程质量验收规》 GB 50207—2002(5)《建筑工程质量验收统一标准》GB 50300—20013．2 术语(1)沥青防水卷材：指石油沥青纸胎油毡、沥青复合胎柔性防水卷材、石油沥青玻璃纤维胎油毡。
(2)分格缝：屋面找平层、刚性防水层刚性保护层上预先留设的缝。
(3)满贴法：铺贴防水卷材时，卷材与基层采用全部粘结的施工方法。
(4)空铺法：铺贴防水卷材时，卷材与基层在周边一定宽度粘结，其余部分不粘结的施工方法。
(5)点粘法：铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘结的施工方法。
(6)条粘法：铺贴防水卷材时，卷材与基层采用条状粘结的3．3 基本规定(1)沥青玛碲脂必须按配合比严格配料、熬制，使用温度不应低于200℃，不应高于240℃。
(2)沥青防水卷材搭接宽度：满粘法，长边不小于70mm、短边不小于lOOmm；空铺、点粘、条粘，长边不小于lOOmm、短边不小于150mm。
其误差不得大于lOmm。
(3)沥青玛碲脂应涂刮均匀，不得过厚或堆积。
(4)粘结层厚度：热沥青玛蹄脂宜为1～1．5mm，冷沥青玛碲脂宜为O·5～lmm；面层厚度：热沥青玛碲脂宜为2～3mm，冷沥青玛碲脂宜为1～1．5mm．3．4施工准备3．4．1技术准备屋面施工前，应掌握施工图的要求，选择合格的防水工程专业队，操作工人必须经培训合格并有上岗证；编制防水工程施工方案；建立自检、交接检和专职人员检查的”三检”制度；水、电设备等安装队伍已会签，确认屋面不会再剔砸孔洞。
3．4．2材料要求(1)卷材：沥青防水卷材品种、标号、质量、技术性能，必须符合设计和施工技术规的要求，并应复试达到合格。
常用的有沥青纸胎油毡、沥青玻纤胎油毡、沥青复合胎柔性防水卷材等。
1)沥青防水卷材规格见表3．4．2—1。
沥青防水卷材规格表3.4.2—12)沥青防水卷材的外观质量和物理性能应符合表3.4.2—2、表3.4.2—3的要求。
沥青防水卷材的外观质量表3.4.2—2沥青防水卷材的物理性能表3.4.2—33)沥青玻纤布胎防水卷材技术性能见表3．4．2—4。
沥青玻纤布胎防水卷材技术性能表3．4．2—44)沥青玛碲脂的质量要求见表3．4．2—5。
沥青玛碲脂质量要求表3．4．2—5注：玛碲脂与玻璃布胎沥青油毡卷材配套使用，便于冷作业施工。
(2)胶结材料1)建筑石油沥青10号、30号或道路石油沥青60号甲、60号乙。
2)填充料：滑石粉、板岩粉、云母粉、石棉粉，其含水率不大于3％，粉状通过0．045mm方孔筛筛余量不大于20％。
(3)其他材料：沥青防水卷材的其他材料有豆石、汽油、煤油、麻丝、苯类、玻璃布等。
豆石要求粒径3～5mm，必须干净、干燥。
3．4．3主要机具(1)沥青专用锅、保温车、炉灶、鼓风机等。
(2)油桶、油壶、笊篱(漏勺)、铁锹、刮板、棕刷、温度计(350～400℃)。
(3)消防器材用具、灭火器等。
3．4．4作业条件作业面施工前应具备的基本条件如下：(1)屋面施工应按施IZI：序进行检验，基层表面必须平整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷。
(2)屋面防水层的基层必须施工完毕，经养护、干燥，且坡度应符合设计和施工技术规的要求，不得有倒坡积水现象。
(3)防水层施工前，突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊架子固定构造等处，应做好基层处理；阴阳角、女儿墙、通气囱根、天窗、伸缩缝、变形缝等处，应做成半径为30～150mm的圆弧或钝角(阳角可为R=30mm)。
3．5材料和质量要点3．5．1材料的关键要求(1)沥青防水卷材屋面防水卷材的品种、标号等技术性能，必须符合设计和技术规的要求。
卷材有纸胎、玻纤胎、麻布胎，性能差异较大，进场时要有合格证，进场后要有复验合格证，必须达到要求方可使用。
(2)沥青防水卷材胶结材料的选材必须与卷材相匹配。
(3)配制玛碲脂中所用的填充料含水率不宜大于3％，粉状填充料全部通过O．21mm孔径的筛子，其中，大于0·085mm的颗粒不应超过15％。
3．5．2技术关键要求(1)沥青玛碲脂必须按试验室的配合比严格执行。
(2)沥青玛碲脂的熬制温度和使用温度必须严格控制，不得过低或过高。
且每个工作班组均应检查耐热度(软化点)和柔韧性。
(3)排汽道、排汽帽必须畅通。
3．5．3质量关键要求(1)应采用搭接法铺设，并按不同粘贴方法满足搭接宽度。
(2)在女儿墙、檐沟墙、天窗壁、变形缝、烟囱根、雨水口、屋脊等部位做好附加层和防水收头处理是防水的关键，必须认真按技术规程认真执行。
3．5．4职业健康安全关键要求(1)沥青玛碲脂的熬制及施工中均有臭味及毒素，除按规定给操作人员发放劳保食品外，操作中必须配备足够的劳保用品，防止中毒和烫伤。
(2)施工前必须有书面及口头的安全交底，施工中严格按安全技术规定执行。
(3)施工卷材操作中，人必须站在上风方向，要有足够的防火工具和设施。
3．5．5环境关键要求(1)沥青玛碲脂的熬制有很大的臭味，含有毒素，城市市区禁止使用沥青油毡卷材屋面。
(2)沥青玛碲脂及卷材均属易燃品，在存放及现场施工中都应注意防火。
3．6 施工工艺3．6．1 工艺流程基层清理-一沥青熬制配料-一喷刷冷底子油-一铺贴卷材附加层-一铺贴屋面第一层卷材-一铺贴屋面第二、三层卷材-一铺设保护层。
3．6．2操作工艺(1)基层清理：防水屋面施工前，将验收合格的基层表面的尘土、杂物清扫干净。
(2)沥青熬制配料1)沥青熬制：先将沥青破成碎块，放人沥青锅中逐渐均匀加热，加热过程中随时搅拌，熔化后用笊篱(漏勺)及时捞清杂物，熬至脱水无泡沫时进行测温，建筑石油沥青熬制温度不应高于2400C，使用温度不低于2000C。
2)冷底子油配制：熬制的沥青装入容器，冷却至1100C，缓慢注入汽油，随注入随搅拌，使其全部溶解为止，配合比(重量比)为汽油70％、石油沥青30％。
3)沥青玛碲脂配制：按试验室确定的配合比(重量比)严格进行配料、熬制，每个工作班均应检查耐热度和柔韧性。
由于耐热度试验时间长，通常由试验室所用原材料试配，确定耐热度和相对应的软化点数据后，每个工作班再进行软化点和柔韧性检查。
(3)喷刷冷底子油：沥青卷材防水屋面在粘贴卷材前，应将基层表面清理干净，保持干燥，大面积喷刷前，应将边角、管根、雨水口等处先喷刷一遍，然后大面积喷刷第一遍，待第一遍涂刷冷底子油干燥后，再喷刷第二遍，要求喷刷均匀无漏底，干燥后方可铺粘卷材。
(4)铺贴卷材附加层：沥青防水卷材屋面，在女儿墙、檐沟墙、天窗壁、变形缝、烟囱根、管道根与屋面的交接处及檐口、天沟、斜沟、雨水口、屋脊等部位，按设计要求先做卷材附加层。
排汽道、排汽帽必须畅通，排汽道上的附加层必须单面点粘，宽度不小于250mm。
(5)铺贴屋面第一层防水卷材1)铺贴防水卷材的方向：应根据屋面的坡度及屋面是否受振动和历年主导风向等情况(必须从下风方向开始)，坡度小于3％时，宜平行屋脊铺贴；坡度在3％～15％时，平行或垂直于屋脊铺贴；当坡度大于15％或屋面受振动，卷材应垂直于屋脊铺贴。
2)铺贴防水卷材的顺序：先铺贴排水比较集中的部位，如雨水口、檐口、天沟等处。
高低跨连体屋面，应先铺高跨后铺低跨，铺贴应从最低标高处开始往高标高的方向滚铺；浇热沥青玛碲脂应沿防水卷材滚动的横向成蛇形操作，铺贴操作人员用两手紧压防水卷材卷向前滚压铺设，应用力均匀，以将浇热沥青玛碲脂挤出、粘实、不存空气为度，并将挤出沿边的玛碲脂刮去，以刮平为度；粘结材料厚度宜为1～1．5mm，冷玛碲脂厚宜为0．51mm。
3)铺贴各层防水卷材搭接宽度：长边不小于70mm，短边不小于lOOmm。
上下层卷材不得相互垂直铺贴。
若第一层卷材采用点、条、空铺方法，其长边搭接不小于]OOmm，短边不小于150mm。
(6)铺贴屋面第二层防水卷材：卷材防水层若为五层做法，即两毡三油，做法同第一层。
第一层与第二层卷材错开搭接接缝不小于250mm。
搭接缝用玛碲脂封严；设计无板块保护层的屋面，应在涂刷最后一道热玛碲脂(厚度宜为2～3mm)时随涂随将豆石保护层撒在上面，注意均匀粘结。
(7)铺贴屋面第三层防水卷材：卷材防水层若为七层做法，操作同第一层，第三层卷材与第二层卷材错开搭接缝。
(8)铺贴卷材防水层细部构造1)无组织排水檐口：在800mm宽围卷材应满贴，卷材收头应固定封严。
2)突出屋面结构处防水做法：屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用叉接法与屋面卷材相互连接，将上端收头固定在墙上，如用薄钢板泛水覆盖时，也应将卷材上端先固定在墙上，然后再做钢板泛水，并将缝隙用密封材料嵌封严密。
3)水落口卷材防水做法：部排水铸铁雨水口，应牢固地固定在设计位置，安装前应清除铁锈，刷好防锈漆，水落口连接的各层卷材应牢固地粘贴在杯口上，压接宽度不小于lOOmm。
水落口周围500mm围，泛水坡度不小于5％；基层与水落口杯接触处应留20mm宽、20mm深凹槽，填嵌密封材料。
4)伸出屋面管道根部做法：根部周围做成圆锥台，管道与找平层相接处留凹槽，嵌密封材料，防水层收头处用钢丝箍紧，并嵌密封材料。
(9)铺设卷材保护层．1)绿豆砂保护层：一般油毡屋面铺设绿豆砂(小豆石)保护层，豆石必须洁净、干燥，粒径为3～5mm，要求材质耐风化，将绿豆砂预热至1000C左右，在清扫干净的卷材防水层表面上刮涂2～3mm厚的热沥青玛碲脂，同时铺撒热绿豆砂，并进行滚压，使两者粘结牢固，清除未粘牢的豆石。
2)刚性保护层：如为上人屋面，则做砂浆、细石混凝土或块材保护层，但水泥砂浆、细石混凝土、块材保护层与卷材间应设隔离层；刚性保护层的分格缝留置应符合设计要求，设计无要求的，水泥砂浆保护层的分格面积必须为lm2，缝宽、深均为lOmm，填沥青砂浆；块材保护层分格面积不宜大于lOOm2，缝宽不宜小于20mm；细石混凝土保护层分格面积不大于36m2；刚性保护层与女儿墙、山墙间应预留30mm宽的缝，并用密封材料嵌填严密。
女儿墙侧砂浆保护层分格间距应不大于lm，缝宽、深为lOmm，填沥青砂浆。
保护层的分格缝必须与找平层、保温层的分格缝上下对齐。
(10)冬期施工：沥青防水卷材屋面必须在50C以上施工，凡没有保温措施，达不到50C者，不得进行沥青防水卷材施工。
3．7 质量标准3．7．1 主控项目(1)沥青防水卷材和胶结材料的品种、标号及玛碲脂配合比，必须符合设计要求和屋面工程技术规的规定。
