【火线100天】2015中考物理 单元综合测试六 电路 欧姆定律

中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。

4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。

二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。

2.再判断各电表测量的对象。

3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。

一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。

则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。

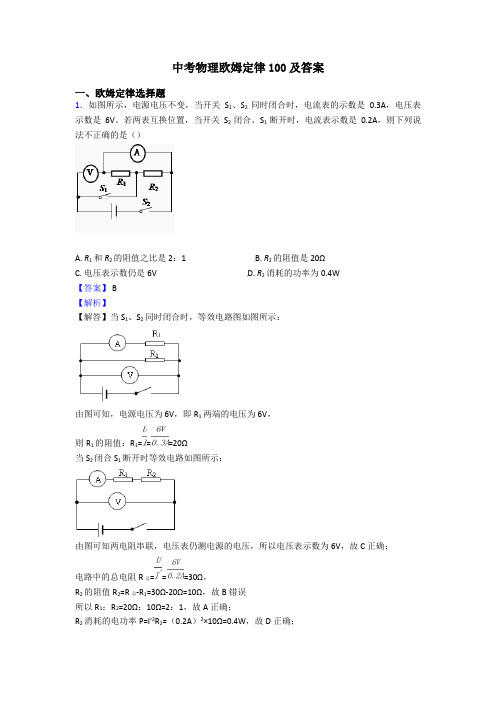

中考物理欧姆定律100及答案一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”灯泡标有“3V 1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 滑动变阻器的电阻允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1～0.6AC. 电压表示数的变化范围是1.5V～3VD. 灯泡的最小功率是0.2W【答案】 D【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额= = =0.6A，由I= 得：灯泡的电阻R L= = =5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I= 得：电路中的最小总电阻R最小= = ≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20ΩlA”，所以滑动变阻器的电阻允许调节的范围是 3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小= = =0.2A，所以电流表示数的变化范围是0.2～0.6A，故B错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C错误；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D正确．故选D．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U=IR求出灯泡两端的最小电压，利用P=I2R求出灯泡的最小功率．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．地磅工作时，重物越重，电表的示数就越大。

下列四幅电路图中，R′是滑动变阻器，R 是定值电阻。

其中符合地磅工作原理的是（）A. B.C. D.【答案】 B【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。

故选B。

【分析】（1）当电压不变时，电阻越大，电流越小；（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1与电压表V2示数的差值不变C．两电压表的示数之差与电流表A示数的比值变大D．电压表V2示数变化量与电流表示数变化量之比不变2、在用"伏安法测电阻"的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示．则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法，测定小灯泡的电阻3、有两个滑动变阻器分别标着"20Ω1A"和"50Ω1.5A"字样，当把它们串联在电路中使用时，则电路中允许通过的最大电流是[ ]A．0.5AB．1AC．1.5AD．2.5A4、如图6所示电路，开关S闭合后，若L1的灯丝突然烧断，会发生的现象是（）A.L1、L2、L3均熄灭，电压表、电流表示数均为零B.L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大C.除L1不亮外，其余一切无任何变化D.L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零5、如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大、电流表、电压表、开关和电源连6、如图3所示，将光敏电阻R、定值电阻R接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大7、如图所示,电源电压是6 V,当开关闭合后,只有一只灯泡发光,且电压表的示数为6 V,产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路8、如图所示。

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路【答案】D【解析】【分析】电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A．如果电阻R短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故A不符合题意；B．如果电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；C．如果灯泡L短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故C不符合题意；D．如果灯泡L断路，整个电路断路，电流表、电压表示数都减小为零，故D符合题意。

故选D。

2．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。

只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。

下列判断正确的是（）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A ．若a 是电流表，当S 1闭合后，电源短路，所以a 是电压表，故A 正确；B ．只闭合S 1，电路为串联电路，三电阻串联，再闭合S 2，R 1被短路，如果b 是电流表，因为R 1和R 2一直被短路，电路总电阻不变，b 的读数不变。

如果b 是电压表，R 1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b 示数有变化，所以b 是电压表，示数一定变小，故B 错误；C ．只闭合S 1，电路为串联电路，a 测量R 2和滑动变阻器两端电压，b 测R 1和R 2两端电压，滑片P 向右滑动，阻值变小，则()()12b 12a 22=P PI R R U R R U I R R R R ∆+∆+=∆∆++ 分子不变，分母变小，所以∆U b ：∆U a 越来越大，所以b 示数的变化量大于a 示数的变化量，故C 正确；D ．若将b 换成另一种电表，即换成电流表，则R 1和R 2均被短路，a 测量滑动变阻器两端电压，b 测通过滑动变阻器的电流，所以ab 的比值为滑动变阻器的阻值，故D 错误。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

一、初中物理欧姆定律问题1．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V【答案】D【解析】【分析】【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流I=0.5A。

由图可知U甲=2V，U乙=6V，则电源电压U=U甲+U乙=2V+6V=8V。

答案为D．选项A、B、C不符合题意．2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（）A．甲电路中V1表的示数为3V B．乙电路中A2表的示数为2.25AC．R1=12ΩD．乙电路中R3的电流为0.5A【答案】CD【解析】【详解】A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V 12Ω+1.25A=0.83A+1.25A=2.08A 故B 错误；3．小丽设计了如图所示的简易电子距离测量仪，R 是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M 只能在导轨上做直线运动，并带动与之相连的金属滑片P 移动，电压表示数可反映物体M 移动的距离．开始测量前，将金属滑片P 置于电阻丝中点，此时电压表和电流表示数分别为1.5 V 和0.2 A ．由此可知A ．电阻丝的总电阻为7.5 ΩB ．当电压表示数为2 V 时，物体M 向左移动了5 cmC ．当电压表示数为1 V 时，物体M 向左移动了5 mD ．若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30 cm【答案】BD【解析】【分析】滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A 不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。

【物理】中考物理欧姆定律100及答案（word）1一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。

2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

中考物理欧姆定律100及答案一、欧姆定律选择题1．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻。

当开关S、S1闭合，S2断开时，电压表的示数为U1；当开关S、S2闭合，S1断开时，电压表的示数为U2。

则下列四个选项中Rx的表达式正确的是（）A. B. C. D.【答案】B【解析】【解答】由电路图可知,当开关S、S1闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,即U＝U1，当开关S、S2闭合、S1断开时,R0与Rx串联,电压表测Rx两端的电压,即Ux＝U2，因串联电路中总电压等于各分电压之和，所以,R0两端的电压：U0＝U−Ux＝U1−U2，因串联电路中各处的电流相等，所以，电路中的电流：I＝ ,即，解得：Rx＝。

故答案为：B。
