浅议钢材化学成分分析中的允许偏差

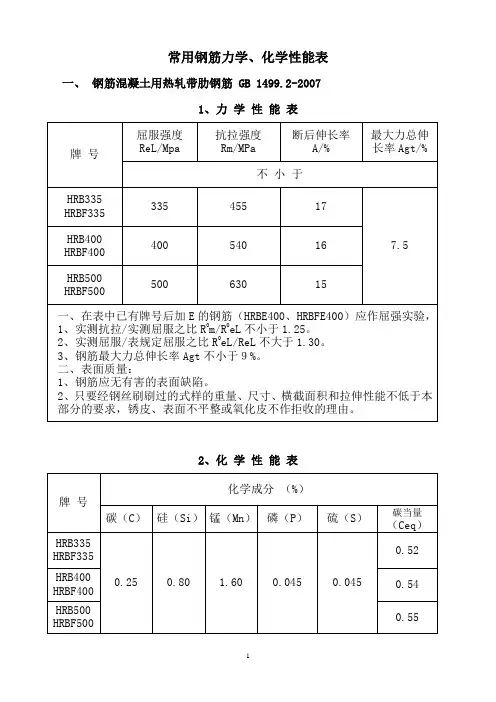

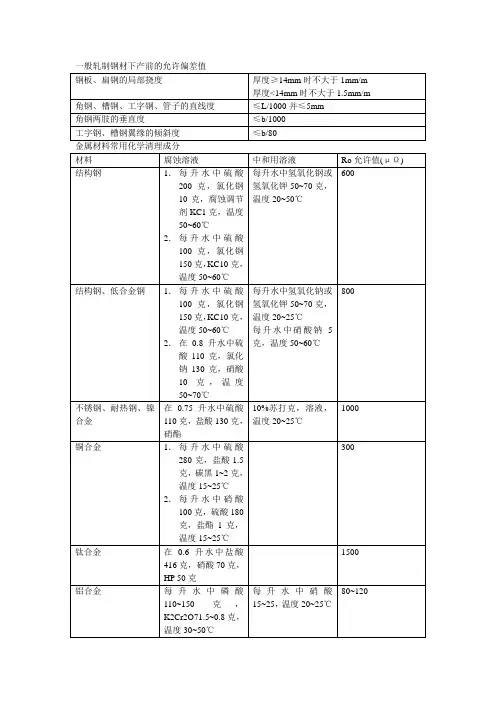

一般轧制钢材下产前的允许偏差值注：碳当量CE=C+Mn/6+Ni/15+(Mo+Cr)/4+Cu/13(%) 各种金属材料焊后消除应力热处理温度金属焊接性能间接评定方法一、碳当量法常用碳当量(Ceq)计算公式国际焊接学会(IIW)Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15(%)美国焊接学会(A WS)Ceq-C+Mn/6+Si/24+Ni/15+Cr/5+Mo/4+Cu/13+P/2(%) 日本工业标准(JIS)Ceq=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/4(%)其中IIW 式用的较多，该式主要用于含碳量较高(C ≥0.18%)的中高强度非调质合金钢(σb=500~900Mpa)；JIS 主要用于低碳调质钢(σb=500~1000Mpa) 在计算碳当量时，合金元素含量一般取其成分范围的上限。

计算出的碳当量数量越高，被焊母材的淬硬倾向越大，越容易产生冷裂纹，采用IIW 式计算的Ceq<0.4%时，钢材的淬硬性不大，焊接性能良好，当Ceq=0.4%~0.6%时，钢材易于淬硬 ，焊接时需要预热才能防止裂纹，当Ceq>0.6%时，钢材的液硬倾向大，焊接性差。

二、冷裂敏感指数法根据化学成分，熔敷金属含氢量(H)和板厚(δ)或拘束度(R)来估算低合金钢的焊接冷裂倾向以及所需的预热温度。

D D Pcm=C+(Mn+Cr+Cu)/20+Si/30+Ni/60+Mo/15+V/10+5B(%) 三、热裂纹和再热裂纹指数对于一般低合金高强度钢(包括低温钢和珠光体耐热钢)，热裂纹指数计算公式为3103)100/25/(X VMo Cr Mn Ni Si P S C H cs ++++++=当Hcs ≤4时，可以防止热裂纹。

对于低碳钢，低合金中碳钢等，热裂纹指数为410703)30/25/(X MoTi Cr Mn Ni Si P S C H cs ++++++=当Hcs ≤2时，可以防止热裂纹根据合金元素(Cr 、Mo 、V 、Nb 、Ti 等)对钢材再热裂纹的影响可以得到评定钢材再热裂纹的经验公式：ΔG=Cr+3.3Mo+8.1V -2式中，ΔG 为再热裂纹敏感性指数，当Δ>0时，易产生再热裂纹。

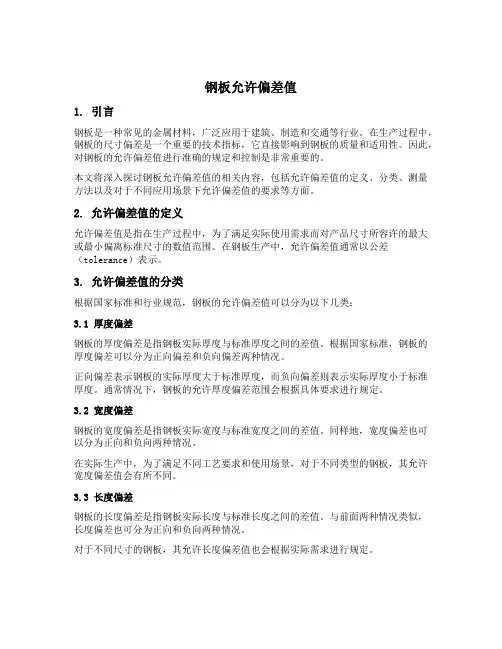

钢板允许偏差值1. 引言钢板是一种常见的金属材料，广泛应用于建筑、制造和交通等行业。

在生产过程中，钢板的尺寸偏差是一个重要的技术指标，它直接影响到钢板的质量和适用性。

因此，对钢板的允许偏差值进行准确的规定和控制是非常重要的。

本文将深入探讨钢板允许偏差值的相关内容，包括允许偏差值的定义、分类、测量方法以及对于不同应用场景下允许偏差值的要求等方面。

2. 允许偏差值的定义允许偏差值是指在生产过程中，为了满足实际使用需求而对产品尺寸所容许的最大或最小偏离标准尺寸的数值范围。

在钢板生产中，允许偏差值通常以公差（tolerance）表示。

3. 允许偏差值的分类根据国家标准和行业规范，钢板的允许偏差值可以分为以下几类：3.1 厚度偏差钢板的厚度偏差是指钢板实际厚度与标准厚度之间的差值。

根据国家标准，钢板的厚度偏差可以分为正向偏差和负向偏差两种情况。

正向偏差表示钢板的实际厚度大于标准厚度，而负向偏差则表示实际厚度小于标准厚度。

通常情况下，钢板的允许厚度偏差范围会根据具体要求进行规定。

3.2 宽度偏差钢板的宽度偏差是指钢板实际宽度与标准宽度之间的差值。

同样地，宽度偏差也可以分为正向和负向两种情况。

在实际生产中，为了满足不同工艺要求和使用场景，对于不同类型的钢板，其允许宽度偏差值会有所不同。

3.3 长度偏差钢板的长度偏差是指钢板实际长度与标准长度之间的差值。

与前面两种情况类似，长度偏差也可分为正向和负向两种情况。

对于不同尺寸的钢板，其允许长度偏差值也会根据实际需求进行规定。

4. 允许偏差值的测量方法钢板允许偏差值的测量通常使用专业的测量工具和设备进行。

常见的测量方法包括：•厚度测量：使用厚度规或激光测厚仪等工具，对钢板的厚度进行精确测量。

•宽度测量：通过使用卡尺、游标卡尺或激光宽度计等工具，对钢板的宽度进行准确测量。

•长度测量：利用卷尺、游标卡尺或激光测距仪等工具，对钢板的长度进行精确测量。

在实际生产中，还可以借助先进的自动化设备和图像处理技术，实现对钢板允许偏差值的快速、准确检测。

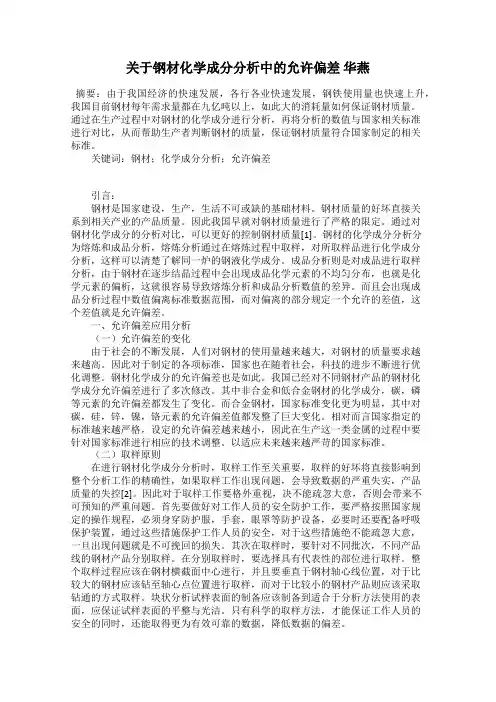

关于钢材化学成分分析中的允许偏差华燕摘要：由于我国经济的快速发展，各行各业快速发展，钢铁使用量也快速上升，我国目前钢材每年需求量都在九亿吨以上，如此大的消耗量如何保证钢材质量。

通过在生产过程中对钢材的化学成分进行分析，再将分析的数值与国家相关标准进行对比，从而帮助生产者判断钢材的质量，保证钢材质量符合国家制定的相关标准。

关键词：钢材；化学成分分析；允许偏差引言：钢材是国家建设，生产，生活不可或缺的基础材料。

钢材质量的好坏直接关系到相关产业的产品质量。

因此我国早就对钢材质量进行了严格的限定。

通过对钢材化学成分的分析对比，可以更好的控制钢材质量[1]。

钢材的化学成分分析分为熔炼和成品分析，熔炼分析通过在熔炼过程中取样，对所取样品进行化学成分分析，这样可以清楚了解同一炉的钢液化学成分。

成品分析则是对成品进行取样分析，由于钢材在逐步结晶过程中会出现成品化学元素的不均匀分布，也就是化学元素的偏析，这就很容易导致熔炼分析和成品分析数值的差异。

而且会出现成品分析过程中数值偏离标准数据范围，而对偏离的部分规定一个允许的差值，这个差值就是允许偏差。

一、允许偏差应用分析（一）允许偏差的变化由于社会的不断发展，人们对钢材的使用量越来越大，对钢材的质量要求越来越高。

因此对于制定的各项标准，国家也在随着社会，科技的进步不断进行优化调整。

钢材化学成分的允许偏差也是如此。

我国已经对不同钢材产品的钢材化学成分允许偏差进行了多次修改。

其中非合金和低合金钢材的化学成分，碳，磷等元素的允许偏差都发生了变化。

而合金钢材，国家标准变化更为明显，其中对碳，硅，锌，镍，铬元素的允许偏差值都发整了巨大变化。

相对而言国家指定的标准越来越严格，设定的允许偏差越来越小，因此在生产这一类金属的过程中要针对国家标准进行相应的技术调整。

以适应未来越来越严苛的国家标准。

（二）取样原则在进行钢材化学成分分析时，取样工作至关重要，取样的好坏将直接影响到整个分析工作的精确性，如果取样工作出现问题，会导致数据的严重失实，产品质量的失控[2]。

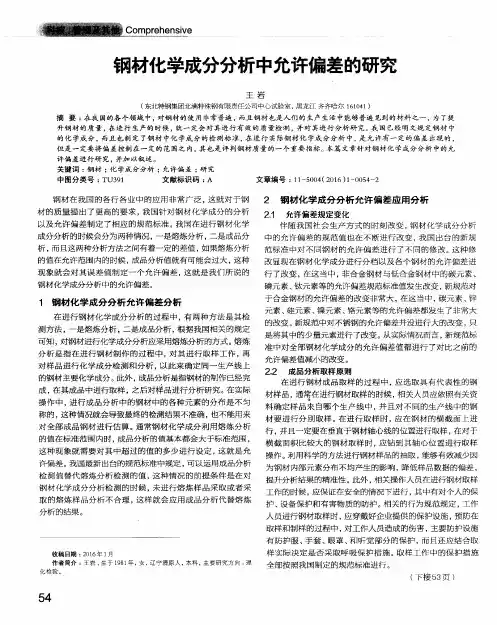

浅谈关于钢材化学成分分析中的允许偏差伴随着社会经济的快速发展，钢铁在人们的生活中被广泛应用，各个领域都可以看到它的身影。

钢铁的质量直接关系到被应用领域的整体质量。

为了提高钢铁的生产质量，我们需要通过化学成分分析的方式了解钢铁的生产状况。

为了保证钢铁生产的顺利进行，相关部门颁布了相关的规范来明确钢铁生产中的各项标准，工作人员就可以把成分分析的结果和这些标准进行对比，并根据相应的取样分析法来得出当前钢铁生产的实际数值，这些数值是可以存在一定的误差，这些误差必须在允许误差的范围内。

文章就针对当前我国钢铁生产中的化学成分分析中允许偏差进行分析，希望能够给相关的工作人员一定的借鉴。

标签：钢材；化学成分分析；允许偏差钢材是一种应用范围十分广泛的材料。

由于钢材的质量对人们的生活具有十分重要的影响，对钢材的性能必须进行全方位的把握。

当前我国已经针对钢材检测方面提出了相应的规范，对整个钢铁化学成分分析的过程进行规定，做到每个分析数值都有对比值。

通过大量的操作实践得出最为常用的两种钢铁分析方法是成分分析法和熔炼分析法，这两种方法在操作过程上以及分析的数值都存在着一定的差异。

成分分析法的数值在规定的范围内，而熔炼分析法的数值则可能会超出标准，针对这种情况，就在规定中设置了一个允许数值，也可以称之为允许偏差。

1 钢材化学成分分析允许偏差简析对于钢材化学成分分析，主要包括“熔炼分析”与“成品分析”两种，其中GB699《优质碳素结构钢技术条件》与GB700《碳素结构钢》等标准中规定钢材的化学成分由熔炼分析获取。

而所谓的熔炼分析，即在钢材浇注过程中采取样锭，并对其进行化学分析，最终获取的分析结果主要表明同一炉或者同一罐钢液的平均化学成分。

另外成品分析则是指在经过加工后的成品钢材上进行取样，并对样品进行分析。

但是因为钢材在加工处理过程中，钢液结晶时产生的元素排布并不均匀，最终会导致成品分析与熔炼分析结果存在一定差异。

一般情况下当熔炼分析值在规定范围内时，成品分析因为结晶环节影响最终分析值要大于标准值，这就需要对超出的范围进行一定的规定，则为允许偏差。

钢材成品分析化学成分允许偏差摘要：在钢材检测试验中，常常遇到临界值的问题，此时就需考虑允许偏差，本文讨论了允许偏差的原理，和偏差允许范围，以方便处理临界值问题。

关键词：钢材；成品分析；偏差1引言随着钢材产业的升级，钢材分析方法也得到了完善，所分析的数据准确性更高，在检测手段上，要求尽可能输出精确数据的同时，考虑钢材熔炼过程中不可避免的材料不均匀性，对材料成分的允许偏差做了相应规定。

由于质检员常用成品分析，掌握允许偏差的范围和原因，对判断钢材质量有着很大的帮助。

2产生原因工艺过程中，钢材采用的是熔炼分析，熔炼分析是指在钢液浇注过程中采取样锭，然后进一步制成试样并对其进行的化学分析。

分析结果表示同一炉或同一罐钢液的平均化学成分。

工艺完成后，检验员通常对钢材进行成品分析。

成品分析是指在经过加工的成品钢材（包括钢坯）上采取试样，然后对其进行的化学分析。

成品分析主要用于验证化学成分，又称验证分析。

由于钢液在结晶过程中会产生元素的不均匀分布(或偏析)，成品分析的值有时与熔炼分析的值不同。

基于以上原因，就出现了成品化学成分允许偏差。

具体地说，由于钢中元素偏析，成品分析的值有可能超出标准规定的成分范围。

对超出的范围规定一个允许的数值，就是成品化学成分允许偏差。

3成品分析用试样的取样和制样方法在GB222-2006《钢的化学成分允许偏差》中，未对取样方法做明确规定，而GB222-1984《钢的化学分析用试样取样法及成品化学成分允许偏差》中提到取样应遵循的原则，此处引用GB222-1984中的规定，做具体介绍。

（1）用于钢的化学成分成品分析的试样，必须在钢液或钢材具有代表性的部位采取。

试样应均匀一致。

能充分代表每一罐号钢材的化学成分，并应具有足够数量。

（2）化学分析用试样的样屑，可以钻取、刨取，或用某些工具制取。

样屑应粉碎并混合均匀。

制取样屑时不能用水、油或其他润滑剂，并应去除表面氧化铁皮和脏污。

成品钢材还应除去脱碳层、渗碳层、涂层、镀层金属和其他外来物质。

低合金高强度结构钢允许成分偏差解释说明1. 引言1.1 概述低合金高强度结构钢作为一类重要的工程材料，具有较高的强度和优异的机械性能，在现代建筑、汽车、航空等领域得到广泛应用。

然而，由于制造过程中存在各种不可避免的因素，导致其成分可能会发生偏差。

了解并研究低合金高强度结构钢在成分偏差下的性能变化对于确保结构安全性和提高材料可靠性具有重要意义。

1.2 文章结构本文旨在探讨低合金高强度结构钢允许成分偏差对其性能的影响。

文章首先介绍了低合金高强度结构钢的定义和特点，以及合金元素成分对材料性能的影响。

随后，我们将详细阐述成分偏差产生的原因与条件，并介绍国际标准与行业规范对成分偏差的规定。

为了进一步理解允许成分偏差对材料性能的影响，我们将探讨不同方法来评估允许成分偏差所带来的变化。

最后，我们将研究成分偏差对低合金高强度结构钢的强度性能、耐蚀性能以及焊接工艺和焊接接头性能的影响。

1.3 目的本文的目的是通过系统分析，探讨低合金高强度结构钢允许成分偏差对材料性能的影响，并为制造商、设计师和研究人员提供一种方法来评估和处理成分偏差所带来的问题。

同时，我们也将展望未来相关研究或行业发展的方向，以促进低合金高强度结构钢在各个领域中更加可靠和有效地应用。

2. 低合金高强度结构钢2.1 定义和特点低合金高强度结构钢是一种具有良好强度和韧性的材料，具有以下特点：- 低合金：相对于传统的普通碳素钢而言，低合金高强度结构钢中的合金元素含量较低。

这些合金元素包括硅、锰、镍、铬等。

通过添加适量的合金元素，可以提高钢材的机械性能。

- 高强度：与普通碳素钢相比，低合金高强度结构钢具有更高的屈服强度和抗拉强度。

这使得它能够承受更大的载荷，在工程设计中使用时能够减小构件尺寸，降低重量。

- 高韧性：由于其微观组织中存在着精细化处理或/和淬火回火等工艺措施，低合金高强度结构钢具有优异的韧性。

这意味着它能够在承受冲击或振动负荷时保持稳定，并且在发生应力集中时不易产生断裂。

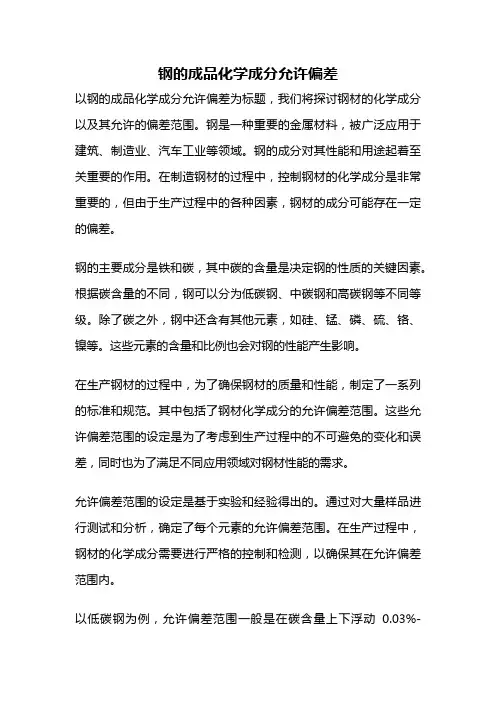

钢的成品化学成分允许偏差以钢的成品化学成分允许偏差为标题，我们将探讨钢材的化学成分以及其允许的偏差范围。

钢是一种重要的金属材料，被广泛应用于建筑、制造业、汽车工业等领域。

钢的成分对其性能和用途起着至关重要的作用。

在制造钢材的过程中，控制钢材的化学成分是非常重要的，但由于生产过程中的各种因素，钢材的成分可能存在一定的偏差。

钢的主要成分是铁和碳，其中碳的含量是决定钢的性质的关键因素。

根据碳含量的不同，钢可以分为低碳钢、中碳钢和高碳钢等不同等级。

除了碳之外，钢中还含有其他元素，如硅、锰、磷、硫、铬、镍等。

这些元素的含量和比例也会对钢的性能产生影响。

在生产钢材的过程中，为了确保钢材的质量和性能，制定了一系列的标准和规范。

其中包括了钢材化学成分的允许偏差范围。

这些允许偏差范围的设定是为了考虑到生产过程中的不可避免的变化和误差，同时也为了满足不同应用领域对钢材性能的需求。

允许偏差范围的设定是基于实验和经验得出的。

通过对大量样品进行测试和分析，确定了每个元素的允许偏差范围。

在生产过程中，钢材的化学成分需要进行严格的控制和检测，以确保其在允许偏差范围内。

以低碳钢为例，允许偏差范围一般是在碳含量上下浮动0.03%-0.05%。

这意味着钢材的实际碳含量可以在标准要求的范围内有一定的浮动。

对于其他元素，如硅、锰等，也有类似的允许偏差范围。

这样的设定可以保证钢材的成分在合理的范围内，同时也给生产厂家一定的容错空间。

允许偏差范围的设定是为了综合考虑钢材的性能和成本。

如果对钢材的化学成分要求过于严格，将会增加生产成本和难度。

而过于宽松的要求则可能会导致钢材的性能不达标。

因此，通过合理设定允许偏差范围，可以在满足性能要求的前提下，提高生产效率和降低成本。

需要注意的是，虽然允许偏差范围的设定是为了满足不同应用领域的需求，但在一些特殊的应用场景中，对钢材的化学成分有更为严格的要求。

例如在核能领域、航空航天领域等对材料性能要求极高的领域，对钢材的化学成分会有更为严格的控制要求。

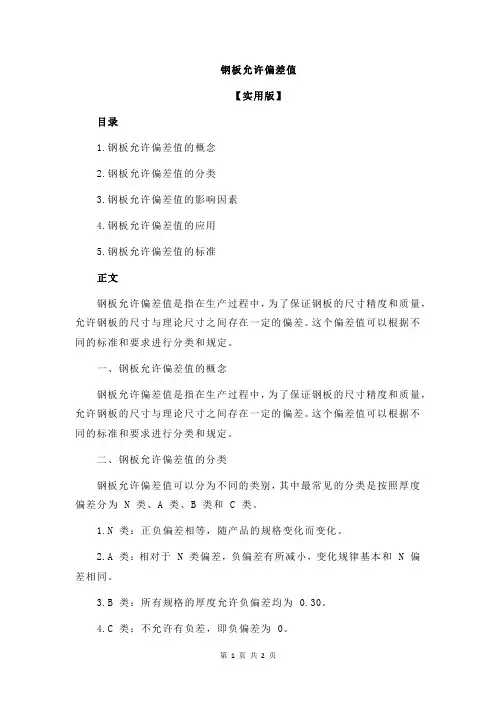

钢板允许偏差值【实用版】目录1.钢板允许偏差值的概念2.钢板允许偏差值的分类3.钢板允许偏差值的影响因素4.钢板允许偏差值的应用5.钢板允许偏差值的标准正文钢板允许偏差值是指在生产过程中，为了保证钢板的尺寸精度和质量，允许钢板的尺寸与理论尺寸之间存在一定的偏差。

这个偏差值可以根据不同的标准和要求进行分类和规定。

一、钢板允许偏差值的概念钢板允许偏差值是指在生产过程中，为了保证钢板的尺寸精度和质量，允许钢板的尺寸与理论尺寸之间存在一定的偏差。

这个偏差值可以根据不同的标准和要求进行分类和规定。

二、钢板允许偏差值的分类钢板允许偏差值可以分为不同的类别，其中最常见的分类是按照厚度偏差分为 N 类、A 类、B 类和 C 类。

1.N 类：正负偏差相等，随产品的规格变化而变化。

2.A 类：相对于 N 类偏差，负偏差有所减小，变化规律基本和 N 偏差相同。

3.B 类：所有规格的厚度允许负偏差均为 0.30。

4.C 类：不允许有负差，即负偏差为 0。

三、钢板允许偏差值的影响因素钢板允许偏差值的大小取决于以下几个因素：1.钢板的厚度：一般来说，钢板越厚，允许的负偏差越大。

2.钢板的材质：不同的材质对尺寸精度的要求不同，因此允许的偏差值也会有所不同。

3.生产工艺：不同的生产工艺会对钢板的尺寸精度产生不同的影响，因此允许的偏差值也会有所不同。

四、钢板允许偏差值的应用钢板允许偏差值在实际应用中非常重要，它可以保证钢板的尺寸精度和质量，同时也可以降低生产成本和提高生产效率。

五、钢板允许偏差值的标准在国内，钢板允许偏差值的标准主要有 GB/T 3274-2007和GB/T 709-2006 两个标准。

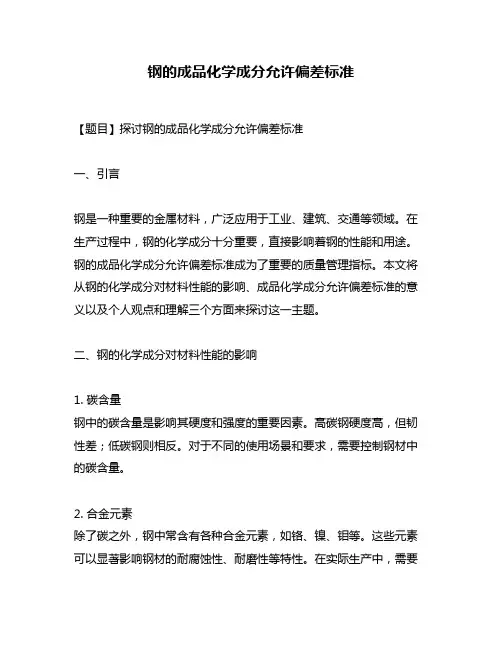

钢的成品化学成分允许偏差标准【题目】探讨钢的成品化学成分允许偏差标准一、引言钢是一种重要的金属材料，广泛应用于工业、建筑、交通等领域。

在生产过程中，钢的化学成分十分重要，直接影响着钢的性能和用途。

钢的成品化学成分允许偏差标准成为了重要的质量管理指标。

本文将从钢的化学成分对材料性能的影响、成品化学成分允许偏差标准的意义以及个人观点和理解三个方面来探讨这一主题。

二、钢的化学成分对材料性能的影响1. 碳含量钢中的碳含量是影响其硬度和强度的重要因素。

高碳钢硬度高，但韧性差；低碳钢则相反。

对于不同的使用场景和要求，需要控制钢材中的碳含量。

2. 合金元素除了碳之外，钢中常含有各种合金元素，如铬、镍、钼等。

这些元素可以显著影响钢材的耐腐蚀性、耐磨性等特性。

在实际生产中，需要根据具体要求来控制这些合金元素的含量。

3. 铁素体和奥氏体钢中的组织结构对其性能也有重要影响。

铁素体和奥氏体的比例不同，会影响钢的塑性、韧性等性能。

在生产过程中需要对组织结构进行控制和调整。

以上是钢的化学成分对材料性能的一些影响，可以看出钢的化学成分是十分重要的。

而在实际生产中，由于各种原因，钢的成品化学成分可能会存在一定的偏差。

三、成品化学成分允许偏差标准的意义1. 保证产品质量成品化学成分允许偏差标准的设定，可以允许一定程度的偏差，从而保证了产品质量的稳定性和可控性。

在实际生产中，很难做到每一批产品的化学成分完全一致，因此需要有相应的允许偏差标准。

2. 促进生产效率设置合理的允许偏差标准可以减少因化学成分小波动而引起的不必要的调整和处理，有利于提高生产效率。

也能减少产品报废率，降低生产成本。

3. 符合实际情况在实际生产中，各种原因都可能导致钢的化学成分存在一定的偏差，如原材料质量、生产工艺等。

允许偏差标准的设定可以与实际情况相符合，有利于实际生产的顺利进行。

成品化学成分允许偏差标准的设定对于保证产品质量、促进生产效率和符合实际情况都具有重要意义。

钢铁材料化学分析中数据误差的因素摘要：本文首先阐述了试样制备、试样分解中误差因素分析，接着分析了分析器具和试剂的原因，最后对分析方法误差因素进行了探讨。

关键词：钢铁材料；化学分析；数据误差因素1 引言为保障日常各项检测工作，需要进行钢铁材料化学分析，其作为一项严谨的实验技术，存在的数据分析误差因素较多，一旦分析过程中受到严重的误差因素影响，那么必然会导致测试数据的准确性大大降低，因此需要相关操作者不断进行实践操作的积累，准确把握其中数据分析不准确的原因，才能够有效避免误差影响，提高化学分析结果的准确性。

钢铁材料化学分析是一个十分学术、严谨的过程，一旦出现任何的偏差或者意外，都有可能造成极为恶性的后果。

因此，为了保证钢铁材料化学分析的质量，首要就是确保分析数据的准确性。

文章通过探究试样制备过程中、试样分解过程中、试剂和器具和分析方法几个方面中误差产生的原理和机制，总结归纳造成数据误差的各种因素，为相关行业技术人员提供借鉴和参考。

2 试样制备制备试样是钢铁材料化学分析过程中的第一道工序，也是一项非常重要的工作。

确切地说，在实际的制备试样过程中会出现很多的问题，取样位置和取样方式都会在一定程度上影响着化学分析的准确性。

在化学分析的操作流程中，第一步就是制备化学分析所需要的试样，这同样也是极其关键的一步。

虽然在行业标准中，对取样的方法、流程、操作有着较为详细的说明和规定，但是，在实际操作和制备过程中，仍然会出现各种各样的问题。

取样的位置是制备试样过程中需要仔细考虑的问题，它关系着试样能否具有代表性、针对性。

比如，在焊接工艺的评定过程中，需要对焊评试件进行分析和评测，在焊评试件的选取过程中，要避免与过渡层相接触，更不能接触到基材，否则，就会对分析结果造成极大的差异，甚至得到相反错误的结论。

拿堆焊试件来看的话，在生产过程中，需要堆焊试件能够达到标准的厚度，如果材料是合金的话，那么碳含量也会有相应的要求，如果堆焊试件无法达到标准的厚度，那么基层的化学成分就会渗透到堆焊层，从而导致堆焊层含有的某些元素不稳定或者碳含量不达标，这样都会对化学分析的结果造成很大的影响。

钢铁材料屈服强度允许偏差钢铁材料的屈服强度是指在材料受力作用下，发生塑性变形的临界点。

屈服强度是材料设计、制造以及工程应用中至关重要的参数之一。

允许偏差是指在实际生产过程中，由于各种因素的存在可能会导致实际屈服强度与理论值产生偏差。

钢铁材料的屈服强度受到多个因素的影响，包括其化学成分、晶体结构、加工工艺以及热处理等。

在设计和选择材料时，我们需要考虑材料的特性和使用环境，以确保其能够承受所施加的力，并保证结构的安全可靠。

然而，由于生产过程中的不确定性，实际材料的屈服强度可能会存在一定的偏差。

这种偏差可能由原材料的品质、生产工艺、设备精度、操作技能等多个因素造成。

因此，在设计结构和选择材料时，我们需要考虑这些允许偏差，以确保结构的安全性。

为了有效控制屈服强度的允许偏差，我们需要进行严格的质量控制和监测。

首先，在原材料供应时，我们应该选择合格的供应商，确保原材料的质量符合标准要求。

其次，在材料加工过程中，我们需要正确控制各项工艺参数，确保产品的性能稳定一致。

最后，在热处理过程中，我们需要严格遵循热处理工艺要求，以确保屈服强度的稳定性。

除了质量控制外，我们还应该合理选择安全系数来考虑屈服强度的允许偏差。

安全系数是保证结构安全的重要参数，它考虑了屈服强度的允许偏差以及结构的设计寿命等因素。

通过合理选择安全系数，我们可以平衡结构的安全性和经济性，确保结构在使用过程中不会出现屈服失效。

总之，钢铁材料的屈服强度是工程设计和使用中必须考虑的重要参数之一。

允许偏差在实际生产过程中是无法避免的，我们需要通过严格的质量控制和监测来控制这种偏差。

合理选择安全系数也是保证结构安全的关键。

只有在考虑了屈服强度的允许偏差和安全系数的情况下，我们才能设计出安全可靠的结构。

钢材标准中关于铝含量的偏差要求
根据钢材标准，铝含量的偏差要求通常以百分比来表示，具体数值会根据不同的钢材等级和用途而有所不同。

一般来说，钢材标准会规定铝含量的上限和下限，以确保钢材的质量和性能符合设计要求。

严格控制铝含量的偏差有助于确保钢材的强度、耐蚀性和可焊性等性能得到有效的保障。

此外，合理控制铝含量还可以提高钢材的加工性能和成形性能，有利于生产工艺的稳定和可靠。

在钢材生产和应用过程中，遵守钢材标准中关于铝含量的偏差要求是非常重要的。

只有严格控制铝含量的偏差，才能保证钢材的质量和可靠性，从而满足不同工程和行业的需求。

总之，钢材标准中关于铝含量的偏差要求是为了确保钢材质量和性能的稳定，对于钢材生产和应用具有重要的指导意义。

生产和使用单位应当严格按照标准要求进行操作，以确保钢材的质量和可靠性。
