红外热像仪及其在建筑节能检测中的应用

红外热成像技术在建筑结构检测中的应用研究随着科技的不断进步，人们对建筑物的安全性、稳定性、保温性等方面的要求也越来越高，而建筑结构检测就成为了一项极为重要的工作。

然而，传统的建筑结构检测手段存在着很大的不足。

例如，人工检测不仅费时费力，而且可能会漏检或误检；同时，一些检测设备精度不高，难以进行准确的结构损伤诊断。

在这种情况下，红外热成像技术应运而生，成为了一种可行的建筑结构检测手段。

1. 红外热成像技术的基本原理红外热成像技术是利用红外热辐射的原理来进行非接触式成像的技术。

其基本原理是建立在物体吸收、反射、透过、辐射的基础上。

物体受到外界热源辐射后，会吸收部分辐射能量，剩余部分通过紧密结构的物体内部传输，然后被反射或透射出去。

通过对物体表面的反射辐射进行检测、定位和量化，就可以得到物体表面的温度分布情况，从而推断出其内部物理或化学过程。

2. 红外热成像技术在建筑结构检测中的应用2.1 检测未知瑕疵使用红外热成像技术可以从外表面对有瑕疵的建筑物的内部进行探测，并获得内部的温度分布情况。

例如，在一些建筑物外面覆盖的保温材料出现变形、开裂、缩孔等情况时，可以使用红外热成像技术检测保温材料内部的缺陷情况。

此外，在电力设备内部环境容易产生无法预知的瑕疵，这时，利用红外热成像技术，可以对电路和电器元件内部进行检测，找出隐藏的缺陷。

2.2 测定建筑物的热传导系数热传导系数是衡量建筑物保温性能的指标。

建筑物内部的温度分布是依照物体的热传导性质的不同而相应变化的，因此，利用红外热成像技术可以实现在温度分布情况下对建筑物的热传导系数进行测量，同时也可以在室外条件发生改变时，测量出同一建筑物内外温度的差异。

这些信息为升级和改进建筑物的保温性能提供了很好的依据。

3. 红外热成像技术的应用前景红外热成像技术在建筑结构检测方面具有广泛的应用前景。

随着现代建筑技术的不断发展，建筑结构越来越复杂，而传统的检测技术已经无法满足需要。

红外热成像技术在建筑工程中的应用红外热成像技术是一项热成像学技术，广泛应用于建筑工程中。

这项技术可以对建筑物的热量分布进行实时分析，从而及早发现潜藏的问题并及时解决。

一、红外热成像技术的基本原理红外热成像技术是建立在热辐射基础上的。

建筑物表面释放的热量反映了物体表面的温度分布。

在热红外成像技术中，将物体摄像头采集到的热辐射信号转换为图像信息，以色彩不同的形式直观地表现了物体表面的热量分布情况。

二、红外热成像技术在建筑工程中的应用1.建筑物维护与检测红外热成像技术可以帮助建筑工程师及时发现建筑物的潜在问题。

例如，可以使用该技术对建筑物的电气系统进行检测，尤其对于不容易被发现的接触不良、半导体设备故障、绝缘损坏等问题有较好的检测效果。

此外，红外热成像技术也可以帮助检测水管的渗漏问题，以及对建筑物的结构安全进行评估。

2.建筑物节能设计红外热成像技术可以帮助建筑师设计更加节能的建筑。

通过对建筑物进行热成像测试，可以发现建筑物表面的温差，进而修改建筑设计方案，例如增加透明隔热屏障、改善建筑材料等。

3.建筑物物流管理在建筑工程中，红外热成像技术也可以被用于物流管理。

例如，可以使用该技术对建筑物内部的货物等物品进行检测。

假设货物随着时间长时间放在室内，有可能会导致温差较大，因此进行红外热成像检测可以及时发现该物品的状态是否正常。

三、红外热成像技术的发展方向未来，随着技术的持续推动，红外热成像技术将有更加广泛的应用。

例如，目前有很多更加精准的红外热成像设备。

同时，该技术也有望通过与其他技术的融合进一步促进建筑工程的智能化。

总之，红外热成像技术是一项智能化、高效化的技术，其在建筑工程中有着广泛的应用。

未来，将有更多关于该技术的创新涌现，助力建筑工程的不断发展。

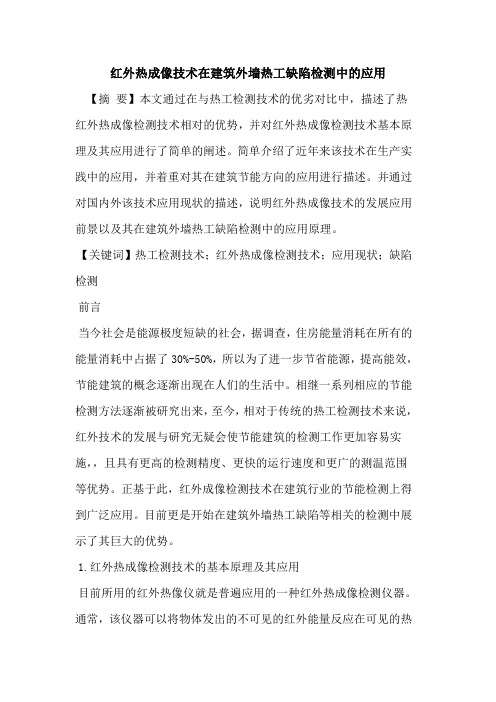

红外热成像技术在建筑外墙热工缺陷检测中的应用【摘要】本文通过在与热工检测技术的优劣对比中，描述了热红外热成像检测技术相对的优势，并对红外热成像检测技术基本原理及其应用进行了简单的阐述。

简单介绍了近年来该技术在生产实践中的应用，并着重对其在建筑节能方向的应用进行描述。

并通过对国内外该技术应用现状的描述，说明红外热成像技术的发展应用前景以及其在建筑外墙热工缺陷检测中的应用原理。

【关键词】热工检测技术；红外热成像检测技术；应用现状；缺陷检测前言当今社会是能源极度短缺的社会，据调查，住房能量消耗在所有的能量消耗中占据了30%-50%，所以为了进一步节省能源，提高能效，节能建筑的概念逐渐出现在人们的生活中。

相继一系列相应的节能检测方法逐渐被研究出来，至今，相对于传统的热工检测技术来说，红外技术的发展与研究无疑会使节能建筑的检测工作更加容易实施，，且具有更高的检测精度、更快的运行速度和更广的测温范围等优势。

正基于此，红外成像检测技术在建筑行业的节能检测上得到广泛应用。

目前更是开始在建筑外墙热工缺陷等相关的检测中展示了其巨大的优势。

1.红外热成像检测技术的基本原理及其应用目前所用的红外热像仪就是普遍应用的一种红外热成像检测仪器。

通常，该仪器可以将物体发出的不可见的红外能量反应在可见的热图像上，采用不同颜色代表被测物体的不同温度。

因此，通过获得的红外热像图可以了解物体表面的温度分布及差异。

据传热学的基本知识，我们知道热流会在物体内部扩散和传递，但是通常由于物体内部材料成分或者缺陷的分布并不均匀，会致使热传导的扩散和传递过程不等速进行。

另外，物体表面的一些缺陷，比如凹陷、凸起造成的不光滑等，也会影响热传导的表面传热过程。

这些不均匀的传导过程势必会使物体各部分呈现出不同的温度，比如有些部位温度较高，即所谓的“热区”，有些部位温度较低，即所谓的“冷区”。

这些由内及外的温度差异，会造成红外线能量的不同，从而产生不同的红外辐射，这些红外辐射在成像仪上形成相应的红外热像图。

红外辐射技术在建筑节能中的应用研究随着人们对“绿色建筑”的重视，建筑节能已经成为建筑行业的一个重要课题。

建筑节能的核心问题是如何在保持舒适、健康的居住环境的同时，降低能源消耗和碳排放。

红外辐射技术作为一种新兴技术，可以无损地监测建筑物的热流分布情况，为建筑节能提供有力的技术支持。

红外辐射技术的基本原理是利用热辐射现象来测量物体表面温度和热态信息。

红外辐射技术可以将热辐射信号直接转化为数字信号，并且具有高分辨率、高灵敏度、快速测量和远距离无损测量等优点。

这种无接触、无破坏的测量方式，减少了由于测量行为对被测物产生的影响，避免了由于实验误差和测量条件变化引起的数据测量的不准确。

在建筑节能中，红外辐射技术可以应用于建筑物的表面温度检测、框架材料的热损失评估、窗户和门的隔热性能测试等领域，从而进一步优化建筑物的能源利用和环境舒适度。

下面将结合实际案例，具体探讨红外辐射技术在建筑节能中的应用。

一、表面温度检测建筑物表面温度的检测可以帮助预测墙壁、屋顶和地板等地面的潜在隐患，包括建筑结构、真空层和隔热层等，及时发现并解决潜在的问题，确保建筑物的安全性和保温性。

例如，在华北地区的一处石材雕塑群中，红外辐射测量仪被用于检测建筑物表面的温度分布及其变化情况。

在检测过程中，利用红外热像仪定位并锁定了从表面发现的温度异常的位置，从而找到了石头脱落的根本原因。

这为相关人员提供了切实可行的数据，以确保建筑物的安全和完整。

另外，在建筑维护检修及其他方面中，红外热像仪广泛应用于检测水管、电线，空调管道以及其它隐藏在表层之下的部分。

其可通过红外辐射技术测量出隐蔽部分的表面温度分布，发现隐蔽部分存在的炽热局部，避免可能的漏水或者短路等问题。

二、热损失评估建筑的能量消耗主要是通过建筑表面传出的热量产生的，因此，建筑表面的温度分布和热损失评估准确地反映建筑的节能效果。

通过红外辐射技术的非接触式测量，建筑师可以定量分析不同材料的热导率，优化外墙隔热材料的选择，提高建筑物的隔热性能和保温性。

红外线热像仪在建筑节能检测中的应用摘要：红外热成像技术是利用红外热成像仪把物体所辐射出的不可见红外辐射能量转换成可见的温度场图像，用不同颜色表示不同的温度的技术。

近年来，红外热成像技术在建筑工程的节能保温领域得到了广泛的应用，涉及到热工缺陷、保温材料缺失、气密性等诸多领域。

关键字：红外线热像仪；建筑节能；检测；应用一、红外线热像仪工作原理红外线是一种电磁波，具有与无线电波和可见光一样的本质。

红外线的发现是人类对自然认识的一次飞跃。

利用某种特殊的电子装置将物体表面的温度分布转换成人眼可见的图像，并以不同颜色显示物体表面温度分布的技术称之为红外热成像技术，这种电子装置称为红外热像仪，红外热成像仪大致分为致冷型和非致冷型两大类。

红外热像仪可将人眼无法看到的红外辐射能量转换为电信号，并以备种不同的颜色来表示不同温度分布的可视图像显示出来。

这些可视的数据信号可以协助人们查找温度异常点，从而在故障未发生之前发现故障隐患，识别设备或系统的潜在问题。

任何温度高于绝对零度的物体，都在不断地向周围辐射红外线。

它所辐射的各种波长红外线能量的总和既与物体的绝对温度T的4次方成正比，也与黑体辐射系数成Cb正比，即：。

二、红外线热像仪的应用现状热像仪在军事和民用方面都有广泛的应用。

随着热成像技术的成熟以及各种低成本适于民用的热像仪的问世，它在国民经济各部门发挥的作用也越来越大。

在工业生产中，许多设备常用于高温、高压和高速运转状态，应用红外热成像仪对这些设备进行检测和监控，既能保证设备的安全运转，又能发现异常情况以便及时排除隐患。

同时，利用热像仪还可以进行工业产品质量控制和管理。

此外，红外热像仪在医疗、治安、消防、考古、交通、农业和地质等许多领域均有重要的应用。

如建筑物漏热查寻、森林探火、火源寻找、海上救护、矿石断裂判别、导弹发动机检查、公安侦察以及各种材料及制品的无损检查等。

目前，世界上最先进的红外热像仪（热成像仪或红外热成像仪），其温度灵敏度可达0.03℃。

红外热成像仪的作用
红外热成像仪是一种利用红外辐射热量检测和显示物体表面温度分布的专用仪器。

它具有以下几个作用。

1. 检测故障和缺陷：红外热成像仪可以通过检测物体表面的温度分布，快速准确地发现故障和缺陷。

例如，用于电力设备和电力线路的红外热成像仪可以检测电器设备、电缆和连接器的过热情况，及时发现潜在的火灾隐患。

2. 节能和节电：红外热成像仪可帮助用户识别能源浪费的热点，从而采取相应的措施进行节能和节电。

例如，用于建筑行业的红外热成像仪可以发现建筑物的热泄漏问题，指导修复和加强绝缘措施，减少能量损失。

3. 维护和检修：红外热成像仪是维护和检修工作的有力工具。

通过检测机械设备、管道和设施的温度分布，可以及时找出异常情况，预防故障和停机事故。

例如，用于工业设备的红外热成像仪可以检测设备的温度变化，及时发现设备的润滑不良、零部件磨损等问题。

4. 安防检测：红外热成像仪可用于安防检测，帮助监控和保护物体和区域的安全。

例如，用于安全监控的红外热成像仪可以检测人体和动物的体温，发现潜在的偷盗和入侵行为。

5. 医学应用：红外热成像仪在医学领域中有广泛的应用。

它可以用于早期癌症筛查、疾病诊断和体温监测等方面。

通过监测人体表面的温度分布，可以帮助医生判断疾病的发展和治疗效
果。

红外热成像仪的作用是多方面的，它在各个领域都发挥着重要的作用，并对人们的生活和工作带来了极大的便利和安全保障。
