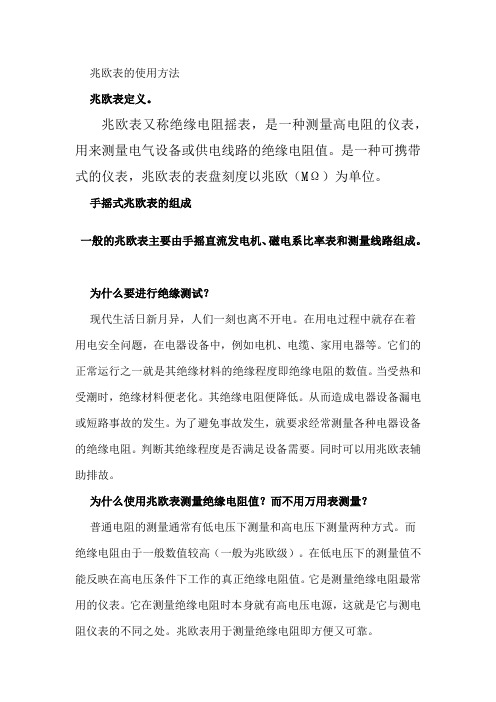

兆欧表的使用方法兆欧表定义。

兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，用来测量电气设备或供电线路的绝缘电阻值。

是一种可携带式的仪表，兆欧表的表盘刻度以兆欧（MΩ）为单位。

手摇式兆欧表的组成一般的兆欧表主要由手摇直流发电机、磁电系比率表和测量线路组成。

为什么要进行绝缘测试？现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。

它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

同时可以用兆欧表辅助排故。

为什么使用兆欧表测量绝缘电阻值？而不用万用表测量？普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

正确使用兆欧表兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后（兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场），才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g表示。

表头指针偏转到最大刻度时的电流，叫满偏电流I g。

说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。

表头线圈的电阻，叫做表头的内阻R g。

说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。

③满偏电压U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。

由于θ∝I，I∝U，故U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用U g表示。

满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？据部分电路欧姆定律可知：U g＝I g R g总结：表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

二、电压表和电流表(1)把表头G 改装成电压表V①把表头G 改装成电压表V 的方法：给表头G 串联一个适当的分压电阻R 。
