大金家用中央空调VRV(热泵式)

大金vrv中央空调控制器说明书1.引言1.1 目的1.2 背景1.3 目标读者1.4 术语定义2.系统概述2.1 系统组成2.1.1 中央空调控制器2.1.2 接口设备2.1.3 传感器设备2.2 系统功能2.2.1 温度调节2.2.2 湿度控制2.2.3 空气净化2.2.4 个性化设置3.安装与设置3.1 硬件安装3.1.1 放置位置选择 3.1.2 供电要求3.1.3 接线指引3.2 软件设置3.2.1 初始设置3.2.2 连接网络3.2.3 设备配对4.中央空调控制器界面4.1 主页面4.2 温度调节页面4.2.1 制冷模式4.2.2 制热模式4.2.3 自动模式4.3 湿度控制页面4.4 空气净化页面4.5 个性化设置页面5.系统维护与故障排除5.1 系统维护5.1.1 清洁指南5.1.2 系统升级5.1.3 设备检测与维修5.2 故障排除5.2.1 常见问题与解决方法5.2.2 联系客服支持【附件】1.安装图示2.接线图3.保修条款与条件【法律名词及注释】1.中央空调：通过集中供冷或供热系统，将热量从内部移出，以保持室内温度的一种空调系统。

2.控制器：负责接收与处理传感器数据，并根据设定的指令来控制设备运行的装置。

3.温度调节：控制系统根据设定的温度参数来调节空调运行，以达到用户期望的室内温度。

4.湿度控制：根据设定的湿度参数来控制空调系统的运行，以达到用户期望的室内湿度。

5.空气净化：通过过滤、杀菌、除臭等方式来提高室内空气质量。

6.个性化设置：根据用户的偏好与需求，设置不同的空调工作模式、温度范围等参数。

7.维护：对系统设备进行定期检查、清洁与保养，以确保其正常运行和抗老化。

8.故障排除：在设备出现故障时，通过排查问题的原因与解决方法来恢复设备的正常运行。

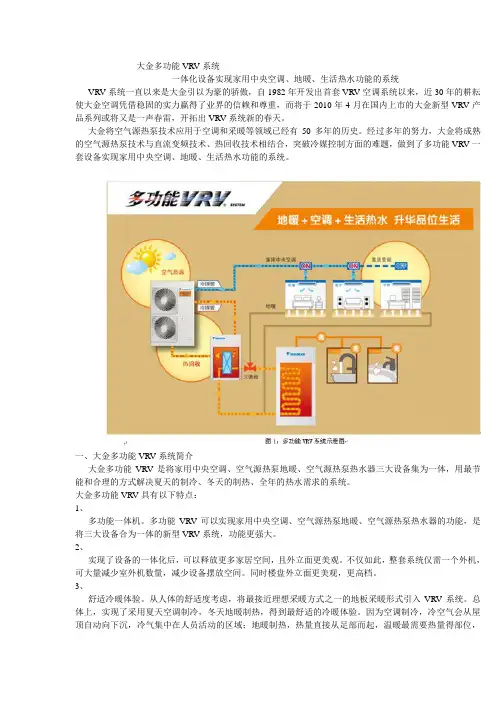

大金多功能VRV系统一体化设备实现家用中央空调、地暖、生活热水功能的系统VRV系统一直以来是大金引以为豪的骄傲，自1982年开发出首套VRV空调系统以来，近30年的耕耘使大金空调凭借稳固的实力赢得了业界的信赖和尊重，而将于2010年4月在国内上市的大金新型VRV产品系列或将又是一声春雷，开拓出VRV系统新的春天。

大金将空气源热泵技术应用于空调和采暖等领域已经有50多年的历史。

经过多年的努力，大金将成熟的空气源热泵技术与直流变频技术、热回收技术相结合，突破冷媒控制方面的难题，做到了多功能VRV一套设备实现家用中央空调、地暖、生活热水功能的系统。

一、大金多功能VRV系统简介大金多功能VRV是将家用中央空调、空气源热泵地暖、空气源热泵热水器三大设备集为一体，用最节能和合理的方式解决夏天的制冷、冬天的制热、全年的热水需求的系统。

大金多功能VRV具有以下特点：1、多功能一体机。

多功能VRV可以实现家用中央空调、空气源热泵地暖、空气源热泵热水器的功能，是将三大设备合为一体的新型VRV系统，功能更强大。

2、实现了设备的一体化后，可以释放更多家居空间，且外立面更美观。

不仅如此，整套系统仅需一个外机，可大量减少室外机数量，减少设备摆放空间。

同时楼盘外立面更美观，更高档。

3、舒适冷暖体验。

从人体的舒适度考虑，将最接近理想采暖方式之一的地板采暖形式引入VRV系统。

总体上，实现了采用夏天空调制冷，冬天地暖制热，得到最舒适的冷暖体验。

因为空调制冷，冷空气会从屋顶自动向下沉，冷气集中在人员活动的区域；地暖制热，热量直接从足部而起，温暖最需要热量得部位，属于更舒适的冷暖搭配方式。

4、家用中央空调，内藏在吊顶内；地暖，仅在地板下铺设水管，无外露设备。

配合不同装潢风格，实现了以“藏”为美，体现高贵的家居品味。

5、热回收技术，将空调废热有效利用。

在设备进行一体化的强大功能下，采用先进热回收技术，将空调室外机排出的废热有效利用于加热生活热水，节能高效，有效减缓城市的热岛效应。

大金VRV空调日本大金变频式中央空调是属于氟里昂直接蒸发的中央空调系统，是目前世界最新的、最先进的中央空调系统，它是由一台室外机带若干个室内机（最多32台）组成的。

具有下列优点：1. 设计自由度高：日本大金VRV变频空调室内机有9种款式，69种规格，可根据建筑和装饰的要求任意选择，而且采取新风也相当方便，如采用全热交换器或室内机本身吸取新风或集中用一台室内机作新风机等都可以获取新风。

2. 节约吊顶空间：VRV系统是氟里昂直接在管道内蒸发，冷媒管很细且安装时没有坡度要求，再加上VRV室内机都带一个冷凝水泵，冷凝水可强制提高500-1000mm，所以整个吊顶高度可比冷水盘管系统节约200-300mm。

3. 不需机房：VRV的室外机属于风冷热泵型，室外机可放在屋顶或阳台上，可大大节省机房占地和建房投资。

4. 控制先进性：VRV室外机、室内机都带有电脑板，对每台室内机可实现有线或无线的单独控制，也可实现分层、分区或楼宇集中控制。

温度控制精度达0.5 ℃，并可实现时间、风量、风向、状态的自动设定与控制；室内机遥控器可进行故障自检；如室内室外机有故障可自动显示，这些本机均已附带，不需另购故障检测设备（集中控制除外）。

这是水系统中央空调所无法比拟的。

5. 节约能源、运行费用低：VRV最突出的优点就是节约能源，运行费用相当低。

1) VRV系统不需水泵、冷却塔等附属设备。

设计用电量比水系统少20% 。

2) 由于采用了变频压缩机，室外机输出功率可根据室内机负荷大小自动调节，而大机组在低负荷运行时耗能相对较大。

从这一意义上讲VRV系统节电30%左右。

6. 冷暖同时供给：VRV系统可根据房间的不同功能要求来实现同时供冷和供暖。

如5月份游泳池需要供热，而餐厅又不需供冷，采用VRV可实现此特殊要求。

而水系统中央空调满足这一要求相当困难。

冬季VRV系统在气温为-15℃时可正常工作。

7. 运行寿命长：VRV变频式中央空调为日本大金原装进口，其无大故障运行时间达15年以上，寿命达20年以上；而对水系统中央空调来讲进口机组寿命可达15年左右，但水系统末端设备（风机盘管等）一般只有5－8年。

资料来源：中港海通国际贸易（北京）有限公司 大金家用中央空调【目录】大金家用中央空调简介大金家用中央空调分类大金家用中央空调介绍大金家用中央空调简介大金致力于事业的全球化发展，并把中国作为其全球发展策略的轴心，已先后在北京、上海、广州、西安等主要城市建立了生产和销售基地。

大金以领先世界的技术不断在中国市场推出超前性的空调产品，以“永远满足顾客的需求”为目标，通过全体员工不懈的努力与中国人民共享科技进步之成果，与中国的现代化共同前进。

大金家用中央空调分类1、客厅餐厅LP系列2、3MX/4MX产品系列3、PMX系列4、LMX系列5、家用VRV系列6、N系列7、VRV3系列大金家用中央空调产品介绍1、客厅餐厅LP系列1.1、简介装修新家时，我们会带着无数的期待去精心策划和打造，客餐厅作为家居生活的重要舞台，往往在装修中最花心思。

选择一种新概念的客餐厅空调，为新房送上量身定做的设备，为新生活带来与众不同的舒适！1.2、系统概要1.2.1、24-44㎡客餐厅，6种套餐系列1.2.2、直流变频，舒适节能1.2.3、根据房间面积，轻松选型1.2.4、R410A新冷媒，制热出众1.2.5、2台室内机，可隐蔽安装1.2.6、超强静音，低至23db(A)2、3MX/4MX产品系列2.1、简介超级多联系列，可根据个性化需求进行组合满足不同需求，多种室内机型式能够与家居装潢完美配合，拥有先进的静音技术，室内机运转音仅27分贝（CDXS25制冷静音运转时）。

2.2、产品特性2.2.1、灵活适应房间内部结构2.2.2、扬程冷凝水泵2.2.3、灵活多样的安装形式2.2.4、多种机外静压模式，可连接较长风管2.2.5、适合空间面积较大的客餐厅和有挑空空间的复式和别墅户型，通过连接风管使送风2.2.6、均匀，满足大空间的空调需求。

3、PMX系列3.1、产品介绍3.1.1、针对80㎡－110㎡两房两厅的空调需求3.1.2、直流变频技术，采用大金摆动式压缩机3.1.3、固定组合，性价比高3.1.4、多联机结合直流变频分体风管机3.1.5、系统更多保障3.1.6、双室外机尺寸小巧，摆放更轻松4、LMX系列4.1、产品介绍4.1.1、针对105㎡－140㎡两房两厅或三房两厅的空调需求4.1.2、直流变频技术，采用大金涡旋式压缩机4.1.3、固定组合，性价比高4.1.4、拥有超长冷媒配管使安装更灵活：最大配管长50m，第一分歧管后最长40m，总管长150m。

大金中央空调型号有哪些，大金中央空调型号选择大金在全球的销量非常多，大金公司针对不同的行业推出了不同型号的空调，可能大家还不是很了解其具体有哪些型号，下面小编就来向大家介绍下大金中央空调的具体型号。

客餐厅作为家居生活的重要舞台，往往在装修中最花心思。

大金LP系列中央空调是专门针对客厅或餐厅设计的中央空调系统，采用一拖一的形式，共6种套餐系列，非常适合小户型或只需要客厅安装中央空调的用户使用。

超薄厚度仅为200mm，与客餐厅装潢风格融合;超强静音，低至23db(A)，为新生活带来与众不同的舒适!大金中央空调型号选择实例(LP)：大金3MX/4MX属于超级多联系列，3MX可连接2-3台室内机，4MX可连接2-4台室内机，适合普通层高的公寓房，其小巧机身可以暗藏在房间局部吊顶中，不仅能保证舒适适度，同时能与室内装潢相融合;室内机超薄厚度仅为200mm，运转音仅27分贝，四档风量，为您创造更舒适的环境。

大金中央空调型号选择实例(3MX/4MX)：大金PMX系列中央空调是大金针对80㎡-110㎡两房两厅空调需求推出，系统可连接3-4台室内机，采用直流变频技术，大金摆动式压缩机固定组合，长冷媒配管，使安装更灵活;另外，超薄厚度仅为200mm，机身更窄仅为700mm，灵活对应狭小空间。

大金中央空调型号选择实例(PMX系列)：大金LMX系列是大金公司针对105㎡-140㎡两房两厅或三房两厅的空调需求推出，系统可连接3-5台室内机，采用大金涡旋式压缩机，除了超薄机身外，还拥有超长冷媒配管使安装更灵活：最大配管长50m，第一分歧管后最长40m，总管长150m该系列产品达到多联式空调(热泵)机组能效等级IPLV1级。

大金中央空调型号选择实例(LMX系列)：大金家用VRV系统拥有多种室内机形式可供选择，对应各类房型室内机型式及容量丰富多样，最多可连接多达9台室内机。

家用VRV系统机身深度仅为450mm，更小吊顶空间，更高舒适性;在制热和制冷运转时均能保持高COP值，节能又省电，该系列产品达到多联式空调(热泵)机组能效等级IPLV1级。

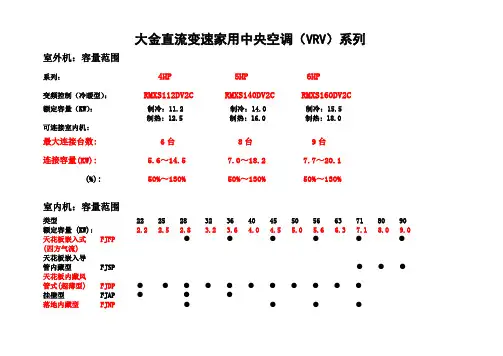

大金直流变速家用中央空调（VRV）系列室外机：容量范围系列：4HP 5HP 6HP变频控制（冷暖型）：RMXS112DV2C RMXS140DV2C RMXS160DV2C额定容量（KW）：制冷：11.2 制冷：14.0 制冷：15.5制热: 12.5 制热: 16.0 制热: 18.0 可连接室内机:最大连接台数: 6台 8台 9台连接容量(KW): 5.6～14.5 7.0～18.2 7.7～20.1(%): 50%～130% 50%～130% 50%～130%室内机：容量范围类型22 25 28 32 36 40 45 50 56 63 71 80 90 额定容量 (KW): 2.2 2.5 2.8 3.2 3.6 4.0 4.5 5.0 5.6 6.3 7.1 8.0 9.0 天花板嵌入式FJFP●●●●●●(四方气流)天花板嵌入导管内藏型 FJSP ●●●天花板内藏风管式(超薄型)FJDP●●●●●●●●●●●挂壁型 FJAP ●●●落地内藏型 FJNP ●●●●机型室外机： RMXS112DV2C RMXS140DV2C RMXS160DV2C电源： 220V单相50HZ ±10%制冷容量： KW 11.2 KW 14.0 KW 15.5 KW制热容量: KW 12.5 KW 16.0 KW 18.0 KW制冷时功率： KW 3.00 KW 4.05KW 4.68 KW制热时功率： KW 3.11KW 4.06KW 4.62 KW保险丝额定电流: A 30A 30A 30A尺寸（H×W×D) 1.345×900×350热交换器交叉翅片盘管式压类型: 全封闭涡旋式 (3相.50Hz.220V)缩排气量: m3/h 19.36 m3/h机转数： r.pm 6480 r.pm电动机输出： KW 2.5 KW 3.0 KW 3.5 KW室外机最大运行电流: 24.7A 27.0A 27.0A起动方式：直接起动风类型:扇电机输出： W 70 W×2风量: m3/min 106 m3/min连接管：液管： m/mφ9.5(扩口连接)气管： m/m φ15.9(扩口连接) φ15.9(扩口连接) φ19.1(钎焊连接)重量: Kg 125 Kg安全部件: 高压开关, 风扇传动过负荷保护装置, 变频器过负荷保护装置, 易容栓, 熔丝除霜方法: 反向循环除霜容量控制: % 24%～100%冷媒: 冷媒名称 : R410A充填量: kg 4.0 kg控制：电子膨胀阀标准附件：安装手册，操作手册，排水塞。

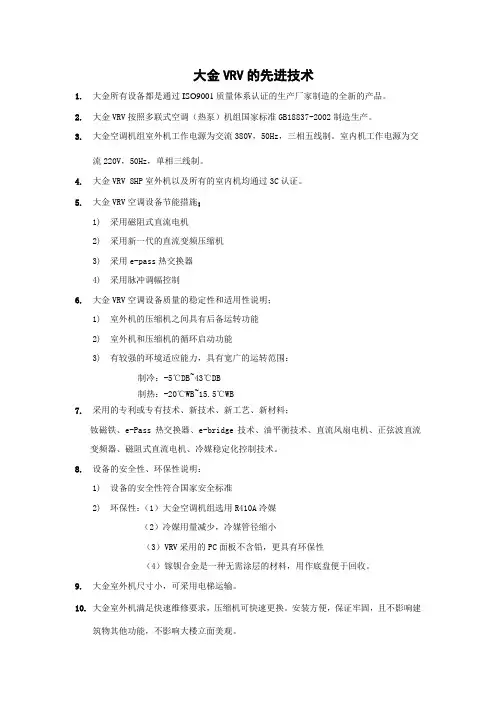

大金VRV的先进技术1.大金所有设备都是通过ISO9001质量体系认证的生产厂家制造的全新的产品。

2.大金VRV按照多联式空调（热泵）机组国家标准GB18837-2002制造生产。

3.大金空调机组室外机工作电源为交流380V，50Hz，三相五线制。

室内机工作电源为交流220V，50Hz，单相三线制。

4.大金VRV 8HP室外机以及所有的室内机均通过3C认证。

5.大金VRV空调设备节能措施；1)采用磁阻式直流电机2)采用新一代的直流变频压缩机3)采用e-pass热交换器4)采用脉冲调幅控制6.大金VRV空调设备质量的稳定性和适用性说明；1)室外机的压缩机之间具有后备运转功能2)室外机和压缩机的循环启动功能3)有较强的环境适应能力，具有宽广的运转范围：制冷：-5℃DB~43℃DB制热：-20℃WB~15.5℃WB7.采用的专利或专有技术、新技术、新工艺、新材料；钕磁铁、e-Pass热交换器、e-bridge技术、油平衡技术、直流风扇电机、正弦波直流变频器、磁阻式直流电机、冷媒稳定化控制技术。

8.设备的安全性、环保性说明：1)设备的安全性符合国家安全标准2)环保性：（1）大金空调机组选用R410A冷媒（2）冷媒用量减少，冷媒管径缩小（3）VRV采用的PC面板不含铅，更具有环保性（4）镓钡合金是一种无需涂层的材料，用作底盘便于回收。

9.大金室外机尺寸小，可采用电梯运输。

10.大金室外机满足快速维修要求，压缩机可快速更换。

安装方便，保证牢固，且不影响建筑物其他功能，不影响大楼立面美观。

11.室外机能根据室内机的开启台数变化具备调节功能；室外机具有按顺序启动、并轮流工作的功能。

12.大金机组电气线路的连接整齐牢固，电线穿孔和接插头采用绝缘管或其他适当的保护措施。

13.大金机组具有断电后来电自动重新启动的功能。

14.大金机组各种重要的元器件均应有保护系统，都带有以下保护装置，并有良好的回油措施，回油运转时间短，降低对系统的污染：1)制冷剂高压保护2)压缩机油温保护3)电流过载保护4)风机电机过载保护、过热保护5)散热器防结霜（冰）保护15.大金机组确保运行安全可靠，操作和维修简便，维护费用低；并且系统安装简便，配管尺寸小，安装成本低。

1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

20．运转方式选择钮：按该钮，可选择系统的运转方式。

大金的家用VRV系列，适用于一般的套房，面积在100至200平米左右，面积太大的话，一台主机就不够大了。

大金的VRVⅢ系列，是大金推出的适用于大型商场，别墅的中央空调，可以一个主机拖带多个室内机，室外主机还可以叠加使用。

VRVⅢ的能效比Cop数值可达4.8，比家用VRV的高，制冷制热速度更迅速，更节能。

VRVVRVVRVVRV空调拖带比问题空调拖带比问题空调拖带比问题空调拖带比问题空调拖带比为1:1.3 就是室外机额定功率10匹的时候，室内机总容量为13P，内机可以全开，但是制冷效率会下降，制冷效率下降（意思是每台内机的制冷量都有所下降）全开后的内机实际容量之和最大还是10P，长时间全频运转，如果设备的系统配置稍有不当，在最不利的情况下运行，会对系统的寿命造成影响，特别是压缩机，等等！空调拖带比为1:1时，室外机最大功率可以到110%多一点，也就是说10匹外机超频运转可以提供11匹多点的容量，达不到13匹。

而且像别墅这样的户型铜管的配管距离比较远，最好还是按1：1配可以的话我本来就会给你选择用家用VRV的空调，我们公司技术部经过审核，所以我们给你选择用VRVⅢ系列的空调。

VRVVRVVRVVRV3333智能变频多联中央空调的系统特点智能变频多联中央空调的系统特点智能变频多联中央空调的系统特点智能变频多联中央空调的系统特点：：：：直流变速技术全新直流变速压缩机(140rpsmax)，高压腔涡旋式压缩机，低温启动更佳，压差油膜润滑技术，减小压缩机磨损，采用磁力更强的钕磁铁，提高能源效率直流风扇电机磁阻式直流电机过冷却技术实现18.7℃过冷度，室外机换热器11.2℃过冷度室外机过冷却回路7.5℃过冷度预测控制技术冷媒控制更精确，实现以配管进行冷媒存储的功能，实现直流变频器以平滑正弦波形输出回油技术智能油面控制压缩机，可根据压缩机油面变化自动调整排油量，交叉回油，使系统内回油均匀分配，避免发生压缩机缺油或偏油现象，高性能油分离器，油分离效率达到90%以上强力制热技术实现48HP室外机在启动后3分钟达到100%容量输出，智能除霜方式。

关于大金VRVⅡ系列空调机组系统性能分析报告摘要：VRVⅡ系列空调机组是2003年上海大金空调有限公司引进日本大金工业株式会社开发的一代是能多联中央空调系统。

本文从主要技术参数，性能指标，运转特性，控制规则等方面，根据我司及一些相关部门对大金VRVⅡ系列空调机组的实际测试，对其进行剖析，以此得到一些结论，供中央空调销售，研发等相关专业人参考。

VRV空调系统，即制冷剂量可变式空调系统，隶属于中小型中央空调系统的范畴，20世纪80年代由日本大金工业株式会社开发并推向市场。

自投放市场以来，VRV系统引起了空调业内对其性能，控制等方面的大讨论。

究竟其性能如何，成为业内研究探讨的一个焦点内容。

为了研究探讨大金VRV系统的真实性能，合肥通用机械所等拥有国家认证的权威测试机构，严格按照国家标准对其进行了一整套完整的性能试验，并得出了很多可*真实的实验数据。

本文将对整套试验结论进行分析，希望以此提供一些值得中央空调行业参考的意见。

整个实验以大金VRVⅡ系列空调机组中的基准产品RHXY16MY1（16匹）为实验对象，用一台外机连3台内机（15匹）的连接方式，配管采用标准配管10 m。

按照国家标准，实验室进行了标准制冷，标准制热，最大制冷，自动除霜，最大制热等一系列性能试验。

得到了一些值得探讨的结论。

一. 大金VRVⅡ在标准制热时室外换热器出现了大面积结霜根据国家标准，多联空调在进行短配管额定制热实验时室外机换热器不能有大面积结霜现象，结霜面积最多不能超过室外机换热器的25%。

但是大金VRVⅡ在短配管一拖三额定制热实验时却出现了大面积（超过50%）结霜现象。

我们分析其原因，得到结论如下：大金VRVⅡ机组在进行制热部分负荷和满负荷运转时，通过不断调节室外机电子膨胀阀开度，控制冷媒截流，为了提高制热时压缩机的排气温度，室外机电子膨胀阀开度开得很小，以至于室外换热器结霜。

众所周知，空调制热时如果外机换热器结霜，将大大降低其换热效果，所以国家标准严格规定了空调额定制热时室外换热器的结霜面积不能超过换热器总面积的25%，可见大金VRVⅡ在该项技术指标上不符合国家标准。
