第章三相交流电路复习练习题作业

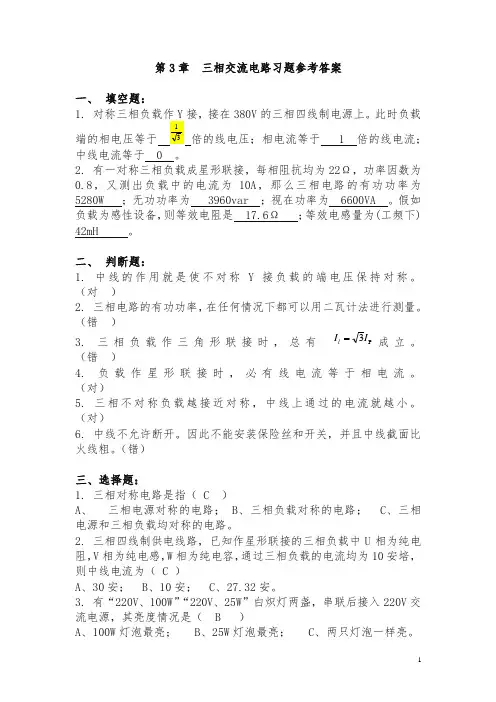

第3章 三相交流电路习题参考答案一、 填空题：1. 接在380V 的三相四线制电源上。

此时负载倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为(工频下) 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、27.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

P 3I I l四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

第3章 三相交流电路习题参考答案一、 填空题：1. 接在380V 的三相四线制电源上。

此时负载倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为(工频下) 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、27.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

P 3I I l四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

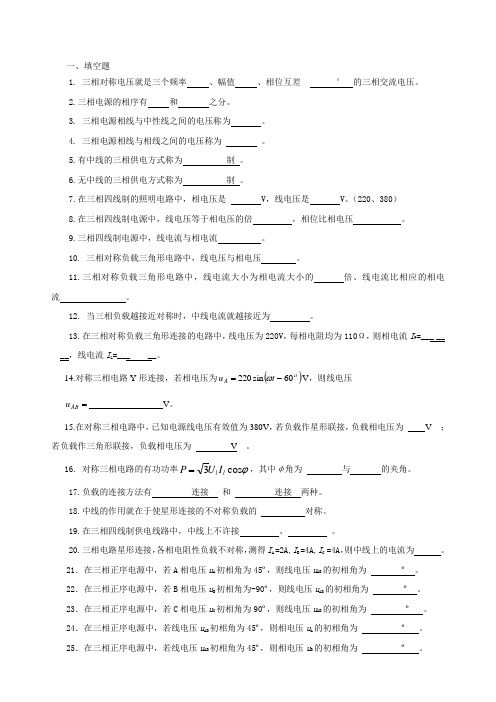

一、填空题1. 三相对称电压就是三个频率 、幅值 、相位互差 ° 的三相交流电压。

2.三相电源的相序有 和 之分。

3. 三相电源相线与中性线之间的电压称为 。

4. 三相电源相线与相线之间的电压称为 。

5.有中线的三相供电方式称为 制 。

6.无中线的三相供电方式称为 制 。

7.在三相四线制的照明电路中，相电压是 V ，线电压是 V 。

（220、380） 8.在三相四线制电源中，线电压等于相电压的倍 ，相位比相电压 。

9.三相四线制电源中，线电流与相电流 。

10. 三相对称负载三角形电路中，线电压与相电压 。

11.三相对称负载三角形电路中，线电流大小为相电流大小的 倍、线电流比相应的相电流 。

12. 当三相负载越接近对称时，中线电流就越接近为 。

13.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流I P =___ __ __，线电流I L =___ __。

14.对称三相电路Y 形连接，若相电压为()οω60sin 220-=t u A V ，则线电压=AB u V 。

15.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为_ V__；若负载作三角形联接，负载相电压为__ V__。

16. 对称三相电路的有功功率ϕcos 3l l I U P =，其中φ角为 与 的夹角。

17.负载的连接方法有 连接 和 连接 两种。

18.中线的作用就在于使星形连接的不对称负载的 对称。

19.在三相四线制供电线路中，中线上不许接 、 。

20.三相电路星形连接，各相电阻性负载不对称，测得I A =2A,I B =4A,I C =4A ，则中线上的电流为 。

21．在三相正序电源中，若A 相电压u A 初相角为45º，则线电压u AB 的初相角为 º 。

22．在三相正序电源中，若B 相电压u B 初相角为-90º，则线电压u AB 的初相角为 º 。

第九章《三相交流电路》复习题班级姓名成绩一、填空题（每空1分，共25分）1.三相交流电路是由三个、和的电动势组成三相电源向三相负载供电的电路。

2.三相对称电动势瞬时值的代数和为，有效值的等于零。

3.三相对称负载作星形连接时，线电压有效值是相电压有效值的倍，其相位关系是；线电流和相电流的大小关系是。

4.如三相对称负载采用三角形接线时，其线电压等于倍的相电压；而线电流等于倍的相电流，其相位关系是。

5.对称三相负载作三角形连接时的线电流是作星形连接时线电流的倍，相电流是作星形连接时相电流的倍。

6.三相照明电路负载必须采用接法，中线的作用是。

7.对称三相负载的用功功率的计算公式为，与负载的无关。

负载作三角形连接时的有功功率是星形连接时的有功功率的倍。

8.已知对称三相电源中的u B=220sin(314t-30°○)V，则另两相电压相量为u A= V、u C= V。

9.如果对称三相交流电的相电流为I（安），相电压为U（伏），它们之间的相位差为φ，那么，三相交流电的有功功率应为；三相交流电的无功功率应为，视在功率为。

10、为防止发生触电事件，应注意开关一定要接在上。

此外电器设备还常用两种防护措施，它们是和。

二、选择题（每题3分，共30分）1、一般三相交流发电机的三个线圈中的电动势，正确说法应该是（）A、它们的最大值不同B、它们同时达到最大值C、它们的周期不同D、它们达到最大值的时间依次落后1/3周期2、下列说法正确的是（）A、当负载作星形连接时，必然有中性线。

B、当三相负载越接近对称时，中性线电流越小CD、以上说法都不正确3、某对称三相负载，当接成星形时，三相功率为P，保持电源线电压不变，而将负载改接成三角形，则此时三相功率为（）A、3PB、3PC、PD、1/3 P4、如图1所示，电源采用星形连接法，而负载采用三角形连接法，电源的相电压为220V，各负载相同且阻值都是110 ，下列叙述中正确的是（）A、加在负载上的电压为220VB、电路中的线电流为76/11 AC、电路中的相电流为38/11 AD、电路中的线电流为38/11 A5、三盏规格相同的电灯按图2所示接在三相交流电路中都能正常发光，现将S2断开，则E1、E2将（）A、烧毁其中一个或都烧毁B、都略为增亮些C、都略为变暗些D、不受影响，仍正常发光6、一台三相电动机，每相绕组的额定电压为380V，对称三相电源的线电压为380V，则三相绕组应采用（）A、三角形连接B、星形连接，不接中线C、星形连接，接中性线D、BC均可7、三相对称电源的线电压为380V，对称负载星形连接，没接中性线，若某一相发生短路时，其余各相负载电压为（）A、190VB、220VC、380VD、不确定8、三相对称负载作三角形连接时，相电流是10A，线电流最近的值是（）A、7AB、14AC、17AD、20A9、对称三相四线交流电路中，_________。

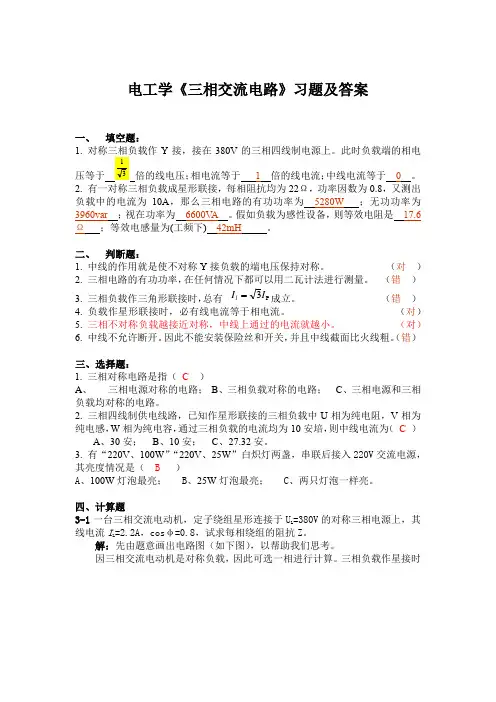

电工学《三相交流电路》习题及答案一、 填空题：1.Y 接，接在380V 的三相四线制电源上。

此时负载端的相电相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600V A 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为(工频下) 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、27.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

第3章：三相交流电路-复习要点基本概念：理解对称三相电压概念，理解相电压、相电流和线电压和线电流的概念，理解三相负载对称和不对称的概念，理解三相负电路中电压、电流的对称性概念，掌握三相负载的联接方法，理解三相四线制供电电路中中线的作用，理解三相电路有功功率、视在功率和无功功率的概念。

分析依据和方法：熟练掌握三相对称负载Y 联接和△联接时，线电压与相电压和线电流与相电流的大小及相位关系，以及线、相电压电流的计算；掌握三相不对称负载Y 联接且有中线时，线电流和中线电流的计算；掌握三相电路有功功率、视在功率和无功功率计算。

基本公式：对称三相电压正相序线、相电压关系︒=∙∙30/3AABU U ,︒=∙∙30/3BBCU U ,︒=∙∙30/3CCAUU三相不对称负载Y 联接有中线或三相对称负载无中线时，线、相电压关系︒=∙∙30/3AABUU,︒=∙∙30/3BBCU U,︒=∙∙30/3CCAUU；p l U U 3=,AA AZU I∙∙=,BBBZ UI∙∙=CCC Z UI ∙∙=,C BANI I I I ∙∙∙∙++=(有中线时)三相对称负载△联接时，线、相电流关系︒-=∙∙30/3ABAI I ,︒-=∙∙30/3BCBI I ,︒-=∙∙30/3CA C I I ；p l I I 3=三相负对称载时三相功率l l l l l l I U S I U Q con I U P 3,3,3==ϕ=三相不对称负载时三相功率CA BC AB C B A P P P P P P P P ++=++=,一、填空题：1.三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120°的三相交流电压。

2.三相电源的相序有 正序 和 反序 之分。

3.三相电源相线与中性线之间的电压称为 相电压 。

4.三相电源相线与相线之间的电压称为 线电压 。

5.有中线的三相供电方式称为 三相四线制 。

6.无中线的三相供电方式称为 三相三线制 。

三相交流电路作业习题及答案作业5-1．对称三相星形电源，已知V )60cos(4.537AB ︒+=t u ω,求线电压AB U、BC U 、CA U 和相电压AN U、BN U 、U ，并画出相量图 5-2．每相阻抗为21+j28Ω的对称负载作三角形连接，接到380V 的三相电源上，求负载的线电压、相电压、相电流、线电流。

5-3．有一台三角形连接的三相异步电动机，满载时每相电阻R ＝10Ω，电抗X L ＝5Ω。

由线电压为380V 的三相电源供电，试求电动机的相电流和线电流。

5-4．对称三相负载星形联接，每相负载为电阻R=4Ω、感抗X L =3Ω的串联，接于线电压为l U =380V 的对称三相电源上，试求负载的线电压、相电压、相电流、线电流及三相有功功率、无功功率、视在功率；若将负载呈三角形接法，再求负载的线电压、相电压、相电流、线电流及三相有功功率、无功功率、视在功率。

5-5．图示对称Y Y -三相电路，电源相电压为V 220，负载阻抗Ω+=)20j 30(Z 。

求：（1）图中电流表A 的读数；5-6．对称三相电路的线电压220V U =l ，负载阻抗j32)(24Z +=，试求：(1)星形连接负载时的线电流及吸收的总功率；(2)三角形联接负载时的相电流、线电流及吸收的总功率。

5-7．在下图的电路中，Z=12+j16Ω，电流表读数为32.9A ，求电压表的读数。

题5-7图作业答案5-1答：V )60cos(4.537︒+=wt U AB则：线电压⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 180380V60380V60380...CA BC AB U U U 由于V 303..︒∠=AN AB U U所以相电压 ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 150220V90220V30220...CN BN AN U U U5-2答： 线电压=相电压设V 30380.︒∠=AB U Ω︒∠=Ω+=1.5335.2821j Z ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 150380V 90380V 30380...CA BC AB U U U ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧︒∠=︒-∠=︒-∠=︒∠︒∠==A 9.669.10A 1.1739.10A 1.539.101.53350380....CA BC AB AB I I Z U I ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒-∠=︒-∠=A 9.369.18A 1.2039.18A 1.839.18303....C B AB A I I I I5-3 答：Ω∠=Ω+=+=5.292.11.510j jX R Z L V 0380.︒∠=AB U因为：A 5.299.335.292.110380..︒-∠=︒∠︒∠==Z U I AB AB 同理：A 5.1499.33.︒-∠=BC IA 5.909.33I .︒∠=CA 因为：A 5.597.58303..︒-∠=︒-∠=ABA I I同理：A 5.1797.58.︒-∠=B IA 5.607.58.︒∠=C I5-4．答：Ω︒∠=+=+=9.36534j jX R Z L ，设：线电压V 0380.︒∠=AB U 。

b o o 三相交流电路习题及参考答案一、填空题：1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错P 3I I l ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cosφ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相交流电路习题及参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

电工技术基础与技能第十章 三相正弦交流电路 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题1、三相对称电源输出的线电压与中性线无关，它总是对称的，也不因负载是否对称而变化。

（ ）2、三相四线制中性线上的电流是三相电流之和，因此中性线上的电流一定大于每根相线上的 电流。

（ ）3、两根相线之间的电压称为相电压。

（ ）4、如果三相负载的阻抗值相等，即︱Z 1︱=︱Z 2︱=︱Z 3︱，则它们是三相对称负载。

（ ）5、三相负载作星形联结时，无论负载对称与否，线电流必定等于对应负载的相电流。

（ ）6、三相负载作三角形联结时，无论负载对称与否，线电流必定是负载相电流的1.732倍。

（ ）7、三相电源线电压与三相负载的连接方式无关，所以线电流也与三相负载的连接方式无关。

（ ）8、相线上的电流称为线电流。

（ ） 9、一台三相电动机，每个绕组的额定电压是220V ，三相电源的线电压是380V ，则这台电动机 的绕组应作星形联结。

（ ） 10、照明灯开关一定要接在相线上。

（ ）二、选择题1、三相对称电动势正确的说法是（ ）。

A.它们同时达到最大值B.它们达到最大值的时间依次落后1/3周期C.它们的周期相同，相位也相同D.它们因为空间位置不同，所以最大值也不同 2、在三相对称电动势中，若e 1的有效值为100V ，初相为0，角频率为ω，则e 2、e 3可分别表 示为( )。

A. tV e tV e ωωsin 100,sin 10032==B. V t e V t e ）（）︒+=︒-=120sin100,120sin(10032ωω C. V t e V t e ）（）︒+=︒-=120sin 2100,120sin(210032ωω D. V t e V t e ）（）︒-=︒+=120sin 2100,120sin(210032ωω3、三相动力供电线路的电压是380V ，则任意两根相线之间的电压称为（ ）。

三相交流电路习题及参考答案填空题:1. 对称三相负载作丫接，接在380V的三相四线制电源上。

此时负载端的相电压等于吕倍的线电压；相电流等于_ 1_倍的线电流；中线电流等于_0_。

2. 有一对称三相负载成星形联接，每相阻抗均为22Q，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为—5280W—;无功功率为3960var_;视在功率为_6600VL。

假如负载为感性设备，则等效电阻是_ 17.6Q_;等效电感量为_42mH _________ 。

二、判断题：1. 中线的作用就是使不对称丫接负载的端电压保持对称。

（对）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错）3. 三相负载作三角形联接时，总有|| 一3I P成立。

（错）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（C ）A、三相电源对称的电路；B、三相负载对称的电路；C、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（C ）A 30安；B、10 安；C、7.32 安。

3. 有“ 220V、100W” “220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B ）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。

四、计算题3-1 一台三相交流电动机，定子绕组星形连接于U=380V的对称三相电源上，其线电流I L=2.2A，cos $ =0.8，试求每相绕组的阻抗Z。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相负载作星接时U l由于U=380(V)，I L=2.2(A)U P=220(V), I P=2.2(A),|Z U p空100 (Q)1U p 2.2由阻抗三角形得则COS 100 0.8 80 (Q)X L J z 2 R 2 J1002 802 60 (Q)所以 Z=80+j60 (Q)3-2已知对称三相交流电路，每相负载的电阻为R=8Q ，感抗为X L =6Q O(1) 设电源电压为 (2) 设电源电压为 (3) 设电源电压为 解：由题意： U L=380V,求负载星形连接时的相电流、相电压和线电流，并画相量图； U L=220V,求负载三角形连接时的相电流、相电压和线电流，并画相量图; U L=380V,求负载三角形连接时的相电流、相电压和线电流，并画相量图。

6三相交流电路（全真+练习册）OK基本信息：[矩阵文本题] *姓名：________________________班级：________________________学号: ________________________1. 15、(单选题)照明线路采用三相四线制连接，中线必须（）。

2015下半年 [单选题] *A、安装熔断器B、取消或断开C、安装开关，控制其通断D、安装牢靠，防止断开(正确答案)2. 19、(单选题)图5所示三相对称电路中，电压表读数为220V，当电灯L2发生短路时，电压表读数将变为（）。

2015下半年[单选题] *A、110VB、190VC、220VD、380V(正确答案)3. 20、(单选题)某三相电动机每相绕组的额定电压为220V，若将其接入线电压为380V的三相交流电源上正常工作，则该电动机的三相定子绕组应作（）。

2015下半年 [单选题] *A、星形连接(正确答案)B、三角形连接C、星形连接必须接中线D、星形、三角形连接均可4. 21、(单选题)图6所示三相交流电路中，若三相电源的三根火线间的电压为380V，则三相负载的连接方式和每相负载得到的电压分别是（）。

2015下半年[单选题] *A、“星形”、220VB、“星形”、380VC、“三角形”、220VD、“三角形”、380V(正确答案)5. 25、(单选题)设计一种照明电路图，要求是：在两地各安装一个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关时灯不能发光。

图7所示各电路图中，既符合上述设计要求，又符合安全用电要求的是（）。

2015下半年[单选题] *A、AB、BC、C(正确答案)D、D6. 24、(单选题)某三相对称星形连接负载，接于线电压为380V的对称三相电源上，已知线电流为2A，功率因数为0.5，则负载的总功率为（）。

2016上半年 [单选题] *A、660/ √3WB、660W(正确答案)C、1140WD、2280W答案解析：7. 6、(单选题)图2所示三相交流电路中接有两组负载，连接方法是（）。

三相正弦交流电练习题一填空题1、对称三相负载作Y接，接在380V的三相四线制电源上，此时负载端的相电压等于倍的线电压，相电流等于倍的线电流，中线电流等于。

2、有一对称三相负载作星形连接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为，无功功率为。

视在功率为，为感性设备，则等效电阻是，等效电感量。

二判断题（）1、中线的作用就是使不对称Y接负载的端电压保持对称。

（）1、三相电路的有功功率，在任何情况下都可以用功率表进行测量。

（）1、三相负载作三角形连接时，必有线电流等于相电流。

（（）1、三相不对称负载越接近对称，中线上通过的电流就越小。

（）1、中线不允许断开，因此不能安装保险丝和开关，并且中线截面积比火线粗。

三、选择题1、三相对称电路是指（）A、电源对称的电路B、三相负载对称的电路C、三相电源和三相负载均对称的电路2、三相四线制供电线路上，已知做星形连接的三相负载中U相位纯电阻，V相位纯电感，W相位纯电容，通过三相负载的电流均为10A，则中线电流为（）A、30AB、10AC、7.32A3、“220V,100W”“220V,25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（）A、100W 灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮四、计算题1、三相交流电动机如图所示，电子绕组星形连接于380LU=V的对称三相电源上，其线电流 2.2LI A=,0.8COS∅=,2、已知对称三相交流电路，每相负载的电阻为8R=Ω,感抗为6LX=Ω。

（1）设电源电压为380LU=V，求负载星形连接时的相电流，相电压和线电流，并画相量图（2）设电源电压为220LU V=，求负载三角形连接时的相电流、相电压和线UVWN电流，并画出相量图（3）设电源电压为380L U =V ，求负载三角形连接时的相电流、相电压和线电流，并画出相量图。

3、已知电路如图所示。

电源电压380L U V =，每相负载的阻抗为10L C R X X ===Ω。

《学习指导与练习》上的题(P34)二、单项选择题1•三相对称电动势的特点是( )。

【D】A. 频率、最大值、有效值、相位都相等B. 相位是否相等要看计时起点的选择C. 交流电的三个要素都相等D. 频率、最大值、有效值都相等，且相位互差120°2. 对三相对称电动势的说法正确的是( )。

【B】A. 它们同时达到最大值B. 它们达到最大值的时间依次落后1/3周期C. 它们的周期相同，相位也相同D. 它们因为空间位置不同，所以最大值不同3. 在三相对称电动势中，若e u的有效值为100V,初相位为0°，则色、示为()。

【C】A. e v=100sin w t, e w=100sin(31+120°)B. e v=100sin(w t- 120°), e w=100sin(w t+120°)C. e v=141sin(w t- 120°), e w=141sin(w t+120°)D. e v=141sin(w t+120°), e w=141sin(w t+120°)4•三相动力供电线路的电压是380V，则任意两根相线之间的电压称为A. 相电压，有效值为380V B.相电压，有效值为220VC.线电压，有效值为380VD.线电压，有效值为220V 5•三相交流发电机的三相绕组作星形联结，三相负载为对称负载，则(A. 三相负载作三角形联结时，每相负载的电压等于U LB. 三相负载作三角形联结时，每相负载的电流等于I LC. 三相负载作星形联结时，每相负载的电压等于U L1D. 三相负载作星形联结时，每相负载的电流等于§I L e可分别表()。

【C】)。

【A】6•对称三相交流电路，下列说法正确的是( )。

【A】A. 三相交流电各相之间的相位差为2n /3B. 三相交流电各相之间的周期互差2T/3C. 三相交流电各相之间的频率互差2f/3D. 三相交流电各相之间的幅值是不同的7.如图所示电路，在对称三相四线制供电线路上，连接三个相同的白炽灯，三个白炽灯都正常发光。

第三章三相电路一、单相选择题1．三相对称绕组在空间位置上应彼此相差（B ）A 、60°电角度；B 、120°电角度；C 、180°电角度；D 、360°电角度。

2.三相对称电路是指（C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路-D 、三相电源对称和三相负载均不对称的电路。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮；D 、100W 和25W 都不亮。

4.三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（A ）A 、30安；B 、10安；C 、27.32安。

5. 在某对称星形连接的三相负载电路中，已知线电压u t AB = V 3802sin ，则C 相电压有效值相量C U 为（ A ）A 、22090VB 、38090VC 、22090VD 、903806．星型连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为( C )。

A 、3B 、2C 、1D 、337. 额定电压为220 V 的照明负载接于线电压为380 V 的三相四线制电源时，必须接成( A) 形。

A 、B 、C 、Y 和都可以D 、Y 和都不可以8．当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC)180sin(2380，则相电压Cu ( D )。

A 、V t )30sin(2220B 、V t )30sin(2380C 、Vt)120sin(2380D 、2202sin(30)t o9.有一对称三相电动势，若U 相电动势为V tu U )314sin(311则V 相和W 相电动势分别为（A）A 、V t u V t u W V )3314sin(311)3314sin(311B 、V t u V t u W V )3314sin(311)3314sin(311C 、V t u V t u W V )6314sin(311)6314sin(311D 、Vtu Vtu WV)6314sin(311)6314sin(31110．在三相交流电路中，三相堆成负载星形连接，三个线电流均为4A ，则中线电流为（ A ）。

第六覃三相交流电路§6-1三相交流电源一、填空题1.三相交流电源是三个大小相等、频率相同而扫位互差12CT的单相交流电源按一定方式的组合。

2.由三根相线和一根中性线所组成的供电线路,称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3.三相四线制供电系统可输出两种电压供用户选择，即线电压和担电压。

这两种电压的数值矢系是lUr•任相位矢系是Lg超前1\30。

4.如果对称三相交流电源的U相电动势e u=Et sin (314t»才)V,那么其余两相电动势分别为ev= Esin(314t—90° )Y, ew 二匕sin (314t+150°V。

二、判断题1.一个三相四线制供电线路中，若相电压为220 V,则电路线电压为311 Vo(X)2.三相负载越接近对称，中线电流就越小。

(V )3.两根相线之间的电压叫相电压。

(X)4.三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

(X )三. 选择题1.某三相对称电源电压为380 V,则其线电压的最大值为(A )VoA・380^/2 380^/3 c. 38(h/6 D.2.已知在对称三相电压中,V相电压为Uv=22(h/2 sin(314t+n)V r则U相和W相电压为(B)V。

A.U 产 220 边 sin (314t 可)u 产 22 朋 sin (314t—f)B. Uu-22(h/2 sin UF220 花 sin (314t - *)C. u u=22 (h/2 sin (314t+弓) UW=220A/2 sin (314t-A y-)3.三相交流电相序U-V-W-LI (A )oA.正序B.负序C.零序4 •在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U沪380 V, %=220 VJIJ(B )。

A. 2号为零线B. 3号为篆线C. 4号为零线图6-15.已知某三相发电机绕组连接成星形时的相电压Uu=22(h/2 sin (314t+3(r)V,|Jj二220边sin(314t ・90°)V, u v=22(>72 sin (314t+150u)V\ 则当 t=10 s 时‘它们之和为(B)V0A. 380B.0C ・ 380 边D四•问答与计算题1.如果给你一个验电笔或者一个量程为500 V的交流电压表，你能确定三相四线制供电线路中的相线和中线吗？试说出所用方法。

三相交流电路复习题答案-三相交流电路习题AB18.3sin(ωt+30°)V。

这个结论____。

BA.正确B.错误Chapter 4 Review Exercises for Three-Phase Circuits1.Three-___ with the same frequency。

amplitude。

and a phase difference of 120° een each other.2.The voltage een the three-phase power supply phase line and the neutral line is called phase voltage.3.The voltage een the three-phase power supply phase lines is called line voltage.4.The three-phase power supply mode with a neutral line is called a three-phase four-wire system.5.The three-phase power supply mode without a neutral line is called a three-phase three-wire system.6.In the lighting circuit of a three-phase four-wire system。

the phase voltage is 220 V。

and the line voltage is 380 V。

(220.380)7.In a three-phase four-wire power supply。

the line voltage is three times the phase voltage。
