第2章 数据通信基础复习提纲

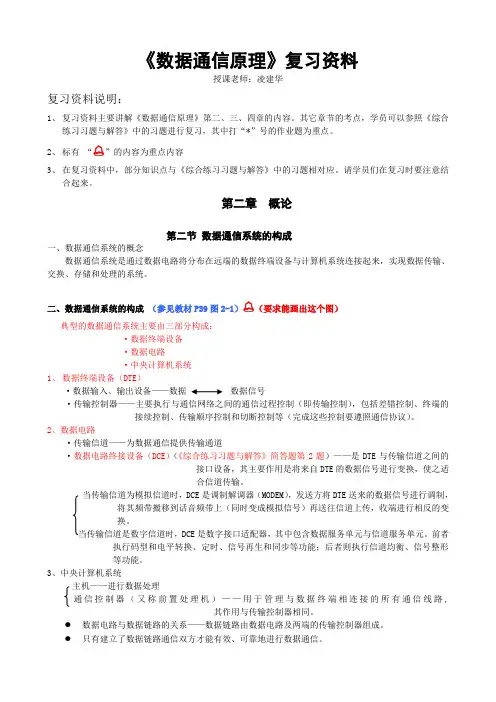

《数据通信原理》复习资料授课老师：凌建华复习资料说明：1、复习资料主要讲解《数据通信原理》第二、三、四章的内容。

其它章节的考点，学员可以参照《综合练习习题与解答》中的习题进行复习，其中打“*”号的作业题为重点。

2、标有“ ”的内容为重点内容3、在复习资料中，部分知识点与《综合练习习题与解答》中的习题相对应。

请学员们在复习时要注意结合起来。

第二章概论第二节数据通信系统的构成一、数据通信系统的概念数据通信系统是通过数据电路将分布在远端的数据终端设备与计算机系统连接起来，实现数据传输、交换、存储和处理的系统。

二、数据通信系统的构成（参见教材P39图2-1） （要求能画出这个图）典型的数据通信系统主要由三部分构成：·数据终端设备·数据电路·中央计算机系统1、数据终端设备（DTE）·数据输入、输出设备——数据数据信号·传输控制器——主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制要遵照通信协议）。

2、数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE）（《综合练习习题与解答》简答题第2题）——是DTE与传输信道之间的接口设备，其主要作用是将来自DTE的数据信号进行变换，使之适合信道传输。

当传输信道为模拟信道时，DCE是调制解调器（MODEM），发送方将DTE送来的数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反的变换。

当传输信道是数字信道时，DCE是数字接口适配器，其中包含数据服务单元与信道服务单元。

前者执行码型和电平转换、定时、信号再生和同步等功能；后者则执行信道均衡、信号整形等功能。

3、中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据终端相连接的所有通信线路,其作用与传输控制器相同。

第二章数据通信基础内容知识总结第一篇：第二章数据通信基础内容知识总结第二章数据通信基础内容知识总结数据通信的基本概念是什么？：数据通信是两个实体间的数据传输和交换，他是通过各种不同的方式和传输介质，把处在不同地理位置的终端和计算机，或计算机与计算机连接起来，完成数据传输、信息交换和通信处理等任务。

什么是信息和数据？信息：是对客观事物的反应，信息有各种存在形式，例如，数字、文字、声音、图像、图形等。

数据：信息可以用数字的形式来表示，数字化的信息称为数据。

数据是信息的载体，信息则是数据的内在含义或解释。

什么是信道和信道容量？信道：是传输信号的一条通道，分为物理通道和逻辑通道。

物理信道是指用来传送信号或数据的物理通路由传输介质及其附属设备组成。

逻辑信道也是传输信号的一条通路。

信道容量：是指信道传输信息的最大能力，用信息速率来表示。

什么是码元和码字？：在数据传输中，有时把一个数字脉冲成为一个码元是构成信息编码的最小单位。

数据通信系统主要技术指标有以下几项：比特率：是一种数字信号的传输速率，他表示单位时间内所传送的二进制带码的有效位数，单位比特每秒（bps）或千比特每秒（bps）表示。

波特率：是一种调制速率，也称为波形速率。

单位（Baud）误码率：信息传输的错误率，也称错误率，是通信系统在正常工作的情况下，衡量传输可靠性的指标。

误码率Pe=Ne除N 吞吐量：是单位时间内整个网络能够处理的信息总量，单位是字节/秒或位/秒。

在单信道总线型网络中：吞吐率=信道容量乘传输速率。

信道传输延迟：信号在信道内传输时，从信源到信宿需要一定的时间，这个时间成为传播延迟或（时延）《与距离有关》带宽与数据传输率是什么？信道带宽：是指信道所能传送的信号频率宽度，他的值为信道上可传送信号的最高频率与最低频率之差。

数据传输率：是指单位时间内信道内传输的信息量即比特率S=Blog2NB是数字信号的脉冲频率，即波特率；N是调制电平数。

数字传输方式数据通信系统模型包括：数据线路端设备数据终端设备数据终端设备：是指用于处理用户数据的设备，是数据通信系统的信源和信宿。

数据通信基础第二章数据通信基础复习提纲知识要点一、数据通信的基本概念1、信息和数据①信息信息是_____________,可以是对物质的形态、大小、结构、性能等全部或部分特性的描述，也可表示物质与外部的联系。

信息_____________。

②数据信息可以用_____________的形式来表示，数字化的信息称为_____________。

数据可以分成两类：_____________和_____________。

两者的关系：_____________ 2、信道和信道容量①信道信道是_____________，可以分为_____________和_____________。

物理信道是指用来传送信号或数据的物理通路，由传输及其附属设备组成。

逻辑信道也是指传输信息的一条通路，但在信号的收、发节点之间并不一定存在与之对应的物理传输介质，而是在物理信道基础上，由节点设备内部的连接来实现。

②信道的分类信道按使用权限可分为_____________和_____________。

信道按传输介质可分为_____________、_____________和_____________。

信道按传输信号的种类可分为_____________和_____________。

③信道容量信道容量是指_____________，通常用_____________来表示。

即单位时间第1页/共2页内传送的比特数越大，则信息的传输能力也就越大，表示信道容量大。

C=Blog(1+S/N)2B为信道带宽，S 为接受端信号的平均功率，N 为信道内噪声平均功率，C为信道容量。

3、码元和码字在数字传输中，有时把一个数字脉冲称为一个_____________，是构成信息编码的最小单位。

计算机网络传送中的每一位二进制数字称为“_____________”或“_____________”，例如二进制数字是由_____________个码元组成的序列，通常称为“_____________”。

数据通信一、数据通信基础1.数据通信概述（1）数据通信系统的组成数据终端设备（DTE）：用于发送和接受数据的设备。

可以是计算机，PC及手机之类的智能终端。

数据通信设备（DCE）：用来连接DTE与数据通信网络的设备，功能就是完成数据信号的变换，DTE发出的数据信号未必适合信道传输，所以要利用调制解调器来把信号变成合适信道传输的信号。

数据电路：在线路或信道上加信号变换设备之后形成的比特流通路，它由传输信道及两端的数据通信设备组成。

数据链路：在数据电路已建立的基础上，通过发送方和接收方之间交换“握手”信号，使双方确认后开始传输数据的两个或两个以上的终端装置与互连线路的组合体。

在数据通信网中，数据链路操作仅限于相邻的两个节点之间，因此从一个DTE到另一个DTE之间的连接操作需要多段数据链路。

（2）数据通信网拓扑结构节点：从广义上看，网络内部的主机，终端，交换机都可以成为节点。

总线结构：优点：便于进行广播式传送信息；属于分布式控制，无需中央处理器，结构简单；结点的增、删和位置的变动较容易，变动中不影响网络的正常运行，系统扩充性能好；系统可靠性高；设备少、价格低、安装使用方便。

缺点：由于电气信息延迟时间不确定，故障隔离和检测困难。

环形结构：环型结构的信息传输线路构成个封闭的环型，各结点通过中继器连入网内，各中继器间首尾相接，信息单向沿环路连点传送。

优点：其特点为信息的流动方向是固定的，两个结点仅有一条通路，路径控制简单。

缺点：信息要串行穿过多个结点，在网中结占过多时传输效率低，系统响应速度慢；由于环路封闭，扩充较难。

星型结构：使用中央交换单元以放射状连接到网中的各个结点。

中央单元采用电路交换方式以建立所希望通信的两结点间专用的路径。

通常用双绞线将结点与中央单元进行连接。

优点：其特点为维护管理容易，重新配置灵话，故障保离和检测容易；网络延迟时间短。

缺点：各结点与中央交换单元直接连通，各结点之间通信必须经过中央单元转换；网络共享能力差；线路利用率低，中央单元负荷重。

第2章数据通信基础数据通信是计算机网络中最为基础的部分，它涉及到信息的传输、交换和接收。

在这一章节中，我们将探讨数据通信的基本概念、技术和应用，帮助读者理解计算机网络的核心原理。

2.1 数据通信的基本概念数据通信是指通过通信系统传输数字信号的过程。

在计算机网络中，数据通信是实现不同设备之间信息交换的关键。

它包括数据的编码、传输、接收和解释等环节。

2.2 数据通信的模型数据通信模型是描述数据传输过程的抽象模型，它将数据通信过程划分为不同的层次，以便更好地理解和实现。

常用的数据通信模型包括OSI模型和TCP/IP模型。

2.3 数据通信的介质数据通信介质是数据传输的物理载体，它可以是电缆、光纤、无线电波等。

不同的介质具有不同的传输速率、传输距离和抗干扰能力等特点。

选择合适的通信介质对于保证数据传输的质量和效率至关重要。

2.4 数据通信的协议数据通信协议是规定数据传输过程中各环节操作和行为的规则。

它包括数据编码、传输控制、错误检测和纠正等内容。

常见的协议有TCP、IP、HTTP等。

协议的选择和实现对于数据通信的可靠性和效率具有重要影响。

2.5 数据通信的安全数据通信安全是保护数据在传输过程中不被未授权访问、篡改或泄露的关键。

常用的数据通信安全技术包括加密、身份认证、访问控制等。

保障数据通信安全对于保护个人隐私和商业机密具有重要意义。

通过学习本章内容，读者可以更好地理解数据通信的基本概念、技术和应用，为深入学习计算机网络打下坚实的基础。

2.6 数据通信的拓扑结构数据通信的拓扑结构是指网络中各个节点之间的连接方式。

常见的拓扑结构包括星型、环型、总线型和网状型等。

不同的拓扑结构具有不同的优点和缺点，适用于不同的应用场景。

了解和选择合适的拓扑结构对于构建高效、稳定的计算机网络至关重要。

2.7 数据通信的传输方式数据通信的传输方式是指数据在通信介质上的传输方式。

它可以是串行传输或并行传输。

串行传输是指数据按位顺序传输，而并行传输是指数据同时传输多个位。
