.附件十六：蒸汽严密性试验及安全门调整方案16.1蒸汽严密性试验和校验安全阀的目的16.1.1蒸汽严密性试验的主要目的：蒸汽严密性试验则是在热状态下，用工作压力的蒸汽来检查各承压部件和管路的严密性。

与此同时，也了解各部分在热状态下的热胀情况。

对新装的锅炉来说，这也是必需的一道检验程序。

16.1.2安全阀调整试验的目的：在锅炉受压容器及管道超规定值时，安全阀应准确启座，及时排汽泄压；降压后迅速回座且关闭严密，确保锅炉机组安全稳定运行。

此试验一般在吹管工作结束后进行。

16.2汽严密性试验和安全阀校验的条件及要求16.2.1 蒸汽严密性试验条件:16.2.1.1锅炉应具备点炉条件。

16.2.1.2吹管工作完成。

16.2.1.3锅炉各部的膨胀间隙正确、膨胀指示器安装齐全，冷态调整到零。

16.2.1.4启动减温装置具备投入条件16.2.1.5汽机盘车、真空及高压旁路调试完毕，可以随时投入。

16.2.2 整定安全阀的条件：16.2.2.1 调试前检查a)安装的是否垂直。

b)检修、调整、运行维护是否方便。

c)安全阀排汽管中心线与安全阀中心线间的距离不得大于设计规定值,排放管安装是否牢固。

d)受热后是否影响膨胀。

e)安全阀受热后，不应有其他物件(包括排汽管)带来的热应力。

页脚.f)排放管径是否合理。

g)每台安全阀的排放管、疏水管应分别装设，不准两台或几台共用或连在一起用。

h)疏水管内不得有积水的地方。

i)安全阀就地平台栏杆齐全，照明充足，便于调试人员安全工作，确保安全。

16.2.2.2 调试前的准备a)安全阀就地应装好校验安全门时用的压力表管接头（汽包及过热器出口集箱上分别安装就地压力表）；b)厂家供给的出厂前校验安全阀的技术数据表(每台安全阀一份)，包括的内容有:页脚.，0.410MPa的标准压力表各一块，精度等级为准备量程为c)15MPa、压力表应经校验合格。

d)准备好研磨用的胎具及研磨膏；e)准备好调整用的专用搬手及套管；，长f)准备一条Φ20～25mm20m以上的麻绳，待吹扫阀门时用；(g)准备好压阀杆用的顶丝若是压块由厂家带来)；在校验前，应由厂家负责派人到现场指导，对带有水压阀瓣的安全h)门应将水压阀瓣拆除，并保证各部件出厂前的原始位置不变，将结合面处理到出厂时所要求的光洁度。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改锅炉蒸汽严密性及安全阀整定的技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes锅炉蒸汽严密性及安全阀整定的技术措施(标准版)一、锅炉蒸汽严密性及安全阀校验应具备的条件1.锅炉本体及其附属设备的安装、保温工作结束。

2.锅炉蒸汽吹管结束，临时系统拆除，正式系统恢复。

3.试运现场照明充足，事故照明可靠，通道畅通，栏杆齐全。

4.消防水系统试运合格，具备投入条件，消防手段齐全。

5.锅炉工作压力水压试验合格。

6.与锅炉点火启动有关的热控系统试验完毕，热工信号及音响试验合格。

7.锅炉各处膨胀指示器完整无缺，且已校零。

8.汽机高、低压旁路、凝汽器真空系统及盘车装置可投入使用。

9.锅炉过热器、再热器对空排汽阀、汽包事故放水阀动作灵活、开关正确。

10.集控室表盘仪表完整准确，且表盘上的压力表、水位计与就地指示一致。

11.参加试运的系统及设备与现场正在施工和运行的系统设备采取必要的隔离。

12.锅炉具备投油点火运行条件，启动前的准备工作已进行完毕；13.双色云母水位计清晰，上、下校对准确，ERV隔离阀在关闭位置；14.安全阀整定压力以就地的标准压力表指示为准，校验安全阀用的标准压力表已安装完毕，且精度在0.25级以上，并校验上、下压力表指示一致；15.试验过程中炉膛出口烟温＜500℃，保证过热器、再热器壁温不超过规定值；16.安全阀整定顺序：可先进行汽包及主汽系统，后进行再热蒸汽系统；按其动作压力由高到低依次进行。

二、锅炉蒸汽严密性及安全阀整定第一次整组启动停机后，锅炉继续升温升压，升温升压过程中，进行锅炉的蒸汽严密性检查，直至升至额定工作压力。

蒸汽严密性试验及安全门校验措施（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!蒸汽严密性试验及安全门校验措施一、编制依据1.1《火力发电建设工程机组调试技术规范》DL/T5294-20221.2《火力发电建设工程启动试运及验收规程》DL/T5437-20XX1.3 《火力发电建设工程调试质量验收及评价规程》DL/T5295-20221.4《电力工业锅炉监察规程》1.5产品说明书、热力计算书；1.6设计院提供的热力管道设计图；二、编制目的2.1 根据《火力发电建设工程调试质量验收及评价规程》DL/T5295-2022的规定：对于新安装的锅炉必须进行工作压力下的蒸汽严密性试验；2.2 在设计工况下，对锅炉的全部汽水管道、阀门及其附件进行严密性检查，以确保在机组整套启动之前消除事故隐患。

安全技术/特种设备锅炉蒸汽严密性试验及安全阀整定试运措施1编写目的1.1蒸汽严密性试验是锅炉在热态工作压力下，对锅炉本体各受热面、汽水管道、联箱、各法兰、焊口等进行全面检查，以及对锅炉膨胀系统、各固定、弹簧支吊架的受力、位移和伸缩情况进行全面检查，以确保机组的安全稳定运行。

1.2安全阀是锅炉的主要保护设备，在锅炉进入整套满负荷试运前，对锅筒、过热器、再热器安全门进行热态调整，使其动作准确、可靠，确保锅炉机组的安全运行。

1.3为了指导蒸汽严密性试验工作及安全阀调整工作，保证系统及设备能够安全正常投入运行，制定本措施。

2编写依据2.1《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）2.2《火电工程调整试运质量检验及评定标准》（1996年版）2.3《火电工程启动调试工作规定》（1996年版）2.4《电力建设施工及验收技术规范—锅炉机组篇》（DL/T 5047--95）2.5《锅炉启动调试导则》（2004年版）2.6《火电机组达标考核标准》（2001年版）2.7厂家资料以及电厂运行系统图、规程等3调试质量目标符合部颁《火电工程调整试运质量检验及评定标准》（1996年版）中锅炉安全阀整定及锅炉蒸汽严密性试验的各项质量标准要求，满足机组整套启动要求。

4系统及主要设备技术规范4.1系统简介陕西北元化工热电工程采用华西能源工业股份有限公司制造的高温、高压、自然循环∏型布置、单汽包室外布置、紧身封闭、四角切圆燃烧、固态排渣的电站锅炉，型号为DGJ-480/9.81-Ⅱ5。

该锅炉采用膜式水冷壁，全部为钢结构，按7级地震强调设计。

锅炉燃用烟煤，采用中速磨煤机直吹式制粉系统，四角切向布置百叶窗式水平浓淡燃烧器，假想切圆为Ф513.3。

煤粉在炉膛内燃烧后的烟气，经过顶棚过热器、屏式过热器及两级对流过热器、省煤器、空气预热器、烟道，最后经过电除尘、脱硫引风机由烟囱排入大气。

4.2锅炉设计主要参数（BMCR工况）最大连续蒸发量： 480t/h汽包压力/过热器压力： 11.39MPa/9.81MPa过热蒸汽温度：540℃给水温度：230℃排烟温度（修正前/修正后）：140/137℃一/二次热风温度：265/333℃锅炉燃煤量: 48.97t/h4.3安全门参数锅炉配置东方锅炉上生产的弹簧式安全阀共4只,具体布置位置为汽包2只，集汽集箱2只。

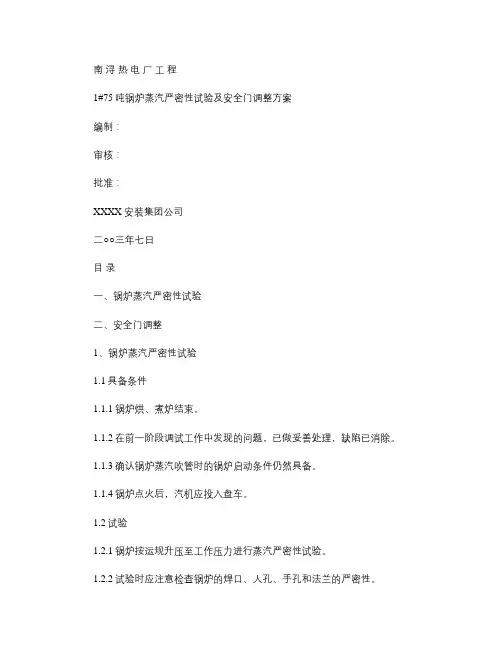

南浔热电厂工程1#75吨锅炉蒸汽严密性试验及安全门调整方案编制：审核：批准：XXXX 安装集团公司二○○三年七日目录一、锅炉蒸汽严密性试验二、安全门调整1、锅炉蒸汽严密性试验1.1具备条件1.1.1锅炉烘、煮炉结束。

1.1.2在前一阶段调试工作中发现的问题，已做妥善处理，缺陷已消除。

1.1.3确认锅炉蒸汽吹管时的锅炉启动条件仍然具备。

1.1.4锅炉点火后，汽机应投入盘车。

1.2试验1.2.1锅炉按运规升压至工作压力进行蒸汽严密性试验。

1.2.2试验时应注意检查锅炉的焊口、人孔、手孔和法兰的严密性。

1.2.3注意检查锅炉的附件和全部汽水阀门的严密性。

1.2.4应注意检查汽包、联箱、各受热面部件和锅炉范围内的汽水管路的膨胀，及其支座、吊杆、吊架的弹簧的受力，移动的伸缩情况是否正常，是否有妨碍膨胀之处。

1.2.5在升压过程中，应在过热蒸汽压力为0MPa 、1 MPa、2 MPa、 3 MPa、4 MPa、5 MPa、5.3MPa 时，做好膨胀记录。

2、安全门调整锅炉有三只安全门，一只装在汽包上，二只装在过热器出口集箱上。

2.1安全门整定值按照《电力工业锅炉监察规程》（SD167-85）的规定，安全门的整定值如下：汽包安全门 6.28 MPa(5.93MPa×1.06过热器安全门 5.51 MPa(5.3 MPa×1.04安全门的回座压差，一般应为起座压力的4%~7% ，最大不得超过起座压力的10%。

2.2校验安全门的准备工作2.2.1经过蒸汽严密性试验，确认可以起压，方可进行校验安全门工作。

2.2.2应仔细检查安全门各个部件是否正常并需清洗干净，经水压试验合格。

2.2.3安全门排汽管牢固可靠，不妨碍锅炉的膨胀。

2.2.4安全门安装前排汽及进汽处的杂物应仔细清理干净，以免安全门回座时杂物将阀芯碰坏。

2.2.5配备量程为0~10MPa 0.5级压力表二只，一只安装在汽包上，另一只安装在过热器出口联箱上，升压时对控制室监视压力表校对并作修正。

目录1 概述 (1)2 应用范围 (1)3 引用标准、规程、规范 (1)4 试验前应具备条件 (2)5 试验方法 (3)6 安全注意事项 (4)7 组织与分工 (5)8 记录表 (5)1 概述锅炉蒸汽严密性试验及安全阀调整工作，是新建锅炉机组整套启动试运前的一项必不可少的工序，通过锅炉蒸汽严密性试验，才能证明锅炉机组可以在额定压力下运行。

准确的调整锅炉安全阀，是锅炉机组安全运行的最基本保证。

根据整套机组试运的工作安排，此项工作将在汽机冲转前及带负荷试运前完成。

锅炉蒸汽吹管结束，恢复正式系统后，锅炉重新启动，升压至额定工作压力下进行蒸汽严密性试验，蒸汽严密性试验合格后，再进行安全阀整定工作。

1.1 设备规范1.2 本阶段应达到的指标1.2.1 蒸汽严密性试验1.2.1.1 锅炉的焊口、人孔、手孔和法兰的严密性良好。

1.2.1.2 锅炉附件和全部汽水阀门的严密性良好。

1.2.1.3 汽包、联箱和各受热面部件膨胀自由不卡涩，符合设计要求。

1.2.1.4 锅炉范围内汽水管道膨胀自由，不卡涩。

1.2.1.5 支座、吊杆和弹簧受力均匀，位移、方向和伸缩情况正常。

1.2.2 安全阀的整定1.2.2.1 启座压力与设计压力公差在1%范围内。

1.2.2.2 回座压差是启座压力的4%。

1.2.2.3 安全阀具有良好的密封性能。

2 应用范围本措施适用于汽包锅炉调试。

3 引用标准、规程、规范3.1 《电力建设施工及验收技术规范》锅炉机组篇（96年版）。

3.2 《电力建设施工及验收技术规范》管道篇（96年版）。

3.3 《火电工程调整试运质量检验及评定标准》（96年版）。

3.4 《火力发电厂基本建设工程启动及竣工验收规程》（96年版）。

3.5 《火电工程启动调试工作规定》（96年版）。

3.6 《电力工业锅炉压力容器监察规程》。

3.7 《蒸汽锅炉安全监察技术规程》。

3.8 《中华人民共和国消防条例》。

3.9 设备制造商提供的技术标准及资料。

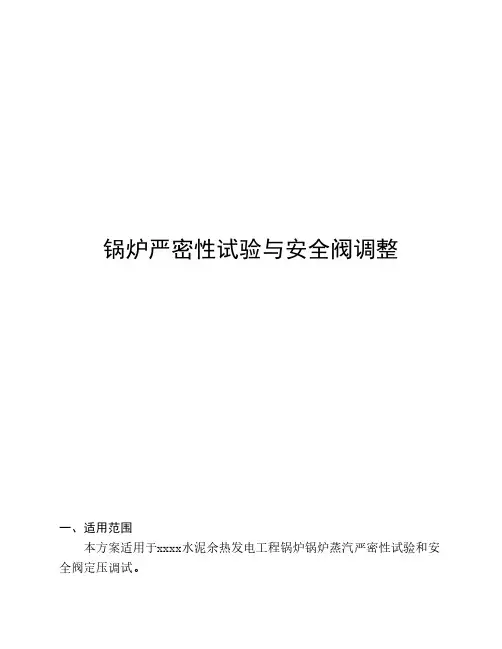

锅炉严密性试验与安全阀调整一、适用范围本方案适用于xxxx水泥余热发电工程锅炉锅炉蒸汽严密性试验和安全阀定压调试。

二、编制依据三、蒸汽严密性试验1、蒸汽严密性试验前应具备的条件（1）、锅炉机组在整套启动以前，锅炉设备各系统的分部试运工作已经完成。

（2）、给水系统的冲洗或化学清洗、锅炉的烘炉、化学清洗、锅炉及其主蒸汽管道系统的吹洗等已经完成。

（3）、锅炉点火升压至0.3～0.4Mpa时，应对锅炉范围的法兰、人孔、手孔和其它连接螺栓进行一次热态紧固，然后升压至工作压力进行蒸汽严密性试验，同时应注意检查。

2、蒸汽严密性试验检查部位（1）、锅炉的焊口、人孔、手孔和法兰等的严密性。

（2）锅炉附件和全部汽水阀门的严密性。

（3）、汽包、联箱、各受热面部件和锅炉范围内的汽水管路的膨胀情况，及其支座、吊杆、吊架和弹簧的受力、位移和伸缩情况是否正常，是否有妨碍膨胀之处，对缺陷处及时消除。

3、蒸汽严密性试验的检查结果应详细记录，并办理签证。

四、准备工作1、应对其起座压力及回座压力进行校验（一般由质量技术监督部门专门指定的安全阀校验单位负责进行）2、对需定压的安全阀进行编号。

准备好记录表卡、写明其安装位置及应调整的开启压力值。

3、安全阀定压工作应在锅炉进行了蒸汽严密性试验后的运行现场进行，冷态下标定的安全阀校验，不得做为安全阀的运行参数。

五、安全阀定压的压力标准序号安全阀名称额定压力（MPa）整定压力（MPa）1SP炉控制安全阀 2.4 2.4乘以1.04倍等于2.502SP炉工作安全阀 2.4 2.4乘以1.06倍等于2.543AQC炉蒸汽锅炉部分控制安全阀2.4 2.4乘以1.04倍等于2.504AQC炉蒸汽锅炉部分工作安全阀2.4 2.4乘以1.06倍等于2.545AQC炉低压蒸汽锅炉部分控制安全阀0.150.15加0.03等于0.186AQC炉低压蒸汽锅炉部分工作安全阀0.150.15加0.05等于0.207热水锅炉出口控制安全阀0.50.5加0.07等于0.578热水锅炉出口工作安全阀0.50.5加0.1等于0.69ASH过热器控制安全阀 2.3 2.3乘以1.04倍等于2.3910ASH过热器工作安全阀 2.3 2.3乘以1.06倍等于2.44六、安全阀定压的整定顺序1、锅炉上的两个安全阀，应先整定工作安全阀，再整定控制安全阀。

甲级调试证书单位（证书号: 第1012号）通过GB/T19001质量体系认证（证书号: 00505Q10478R1M ）调试方案日期2023-7-18XTS/F28(3)TG-GL-03项目名称编写:初审:复审:技术部:批准:某机组锅炉蒸汽严密性及安全阀调试方案1 设备概况中国大唐湘潭电厂二期工程2×600MW机组锅炉系东方锅炉（集团）有限企业生产旳DG1900/25.4-Ⅱ1型超临界参数变压直流本生锅炉, 锅炉配13台德莱赛企业生产旳全量型弹簧安全阀及两台动力控制泄压阀（PCV）, 分别装在一次汽系统和二次汽系统上。

屏式过热器进口设4只（两侧各2）, 主汽管道上设2只PCV阀和1只弹簧式安全阀；冷再进口设6只（两侧各3）, 热再出口设2只（两侧各1）。

安全阀旳整定压力和启闭压差原则上制造厂已调整完毕, 上下调整环、调整套、调整螺丝旳位置都作了记录, 供货同步交给顾客。

不过由于厂家给定旳数据不一定完全精确, 加之运送或安装过程中各部件旳位置有也许变化, 因此, 有必要进行安全阀旳整定。

蒸汽严密性试验旳目旳是检查锅炉范围内汽水管路焊口、手孔、法兰、阀门旳严密性及锅炉旳膨胀状况。

1.1 重要设计参数名称单位BMCR ECR BRL过热蒸汽流量t/h 1913 1664.1 1810.6过热器出口蒸汽压力MPa(g) 25.4 25.0 25.3名称单位BMCR ECR BRL过热器出口蒸汽温度℃571 571 571再热蒸汽流量t/h 1582.1 1388.2 1493.5 再热器进口蒸汽压力MPa(g) 4.336 3.802 4.087 再热器出口蒸汽压力MPa(g) 4.146 3.632 3.907 再热器进口蒸汽温度℃311 299 305再热器出口蒸汽温度℃569 569 569省煤器进口给水温度℃281 272 277 1.2安全阀旳技术数据安装位置阀门规格阀门型号整定压力MPa 回座比温度℃排放量t/h高过出口3”×8”1753WF 30.83 4~7% 571 257 屏过进口3”×8”1743WD 31.59 4~7% 448 414 屏过进口3”×8”1743WD 31.59 4~7% 448 414 屏过进口3”×8”1743WD 31.59 4~7% 448 414 屏过进口3”×8”1743WD 31.59 4~7% 448 414 高再出口6”×8”1775QWF 4.9 4~7% 569 125 高再出口6”×8”1775QWF 5.0 4~7% 569 128 低再进口6”×8”1775QWB 5.1 4~7% 311 166 低再进口6”×8”1775QWB 5.2 4~7% 311 169 低再进口6”×8”1705RWB 5.25 4~7% 311 247 低再进口6”×8”1705RWB 5.25 4~7% 311 247 低再进口6”×8”1705RRWB 5.25 4~7% 311 280 低再进口6”×8”1705RRWB 5.25 4~7% 311 280PCV 2.5”×4”3547W(V) 27 3% 571 159 PCV 2.5”×4”3547W(V) 27 3% 571 1592 锅炉蒸汽严密性试验及安全阀整定遵照原则2.1 DL612—1996《电力工业锅炉压力容器监察规程》2.2 DL647—2023《电力工业锅炉压力容器检查规程》2.3《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2.4 DL/T5047-95《电力建设施工及验收技术规范锅炉机组篇》2.5 1996年版《火电工程调整试运质量检查及评估原则》2.6 锅炉设备制造厂旳有关技术原则或规定2.7 德莱赛企业产品阐明书。

锅炉蒸汽严密性试验及安全阀调试方案一、锅炉蒸汽严密性试验方案1. 试验目的锅炉蒸汽严密性试验的目的是检验锅炉在正常运行过程中蒸汽管道是否存在泄漏情况，确保锅炉在正常工作状态下能够保持良好的蒸汽密封性，提高锅炉的工作效率和安全性。

2. 试验范围试验范围包括蒸汽管道、阀门、管件等与蒸汽传输相关的设备和附件。

3. 试验方法（1）检查蒸汽管道的安装是否符合规范要求，包括焊缝是否牢固、接口是否密封等。

（2）关闭所有与蒸汽管道相连接的阀门。

（3）使用高压空气泵或压缩空气供给系统提供足够的压力。

（4）打开蒸汽供水系统，使蒸汽管道内部充满水蒸汽，确保系统处于闭水状态。

（5）使用压力表检测蒸汽管道的压力是否持续，记录压力变化情况。

（6）观察蒸汽管道的外观是否有渗漏现象。

（7）根据蒸汽管道连接的地方，使用发泡剂或手感触摸检测是否有漏气。

4. 试验要求（1）试验过程中，蒸汽管道应保持密封状态，不得发生泄漏现象。

（2）试验结束后，应记录试验过程中的压力变化和漏气现象。

（3）如发现泄漏现象，应及时修复并重新进行试验。

5. 试验设备（1）高压空气泵或压缩空气供给系统：用于提供压力。

（2）压力表：用于测量蒸汽管道的压力。

（3）发泡剂：用于检测蒸汽管道的漏气情况。

二、安全阀调试方案1. 调试目的安全阀是锅炉的重要安全装置，其调试的目的是确保锅炉在超压情况下能够正常排放多余的蒸汽，保护锅炉和设备的安全运行。

2. 调试范围调试范围包括锅炉的安全阀及其控制系统。

3. 调试方法（1）检查安全阀的安装是否符合规范要求，包括连接是否牢固、控制系统是否正常等。

（2）打开锅炉的蒸汽供水系统，增加锅炉的蒸汽产量，使锅炉达到额定工作压力。

（3）观察安全阀的工作情况，确保其正常运行并及时排放多余的蒸汽。

（4）根据锅炉的额定工作压力和性能要求，调整安全阀的工作压力和排放蒸汽量，确保其安全可靠地工作。

4. 调试要求（1）安全阀调试过程中，应注意防止过压、过热等现象的发生。

蒸汽严密性试验及安全门整定措施检查内容如下：锅炉范围内各汽水管道，蒸汽管道及受热面的焊口、人孔、手孔和法兰的严密性。

锅炉附件和全部汽水阀门的严密性。

通过观察膨胀指示器，检查汽水分离器、联箱和各受热面部件膨胀自由不卡涩，符合设计要求。

锅炉范围内汽水管道的膨胀自由，不卡涩。

支座、吊杆和弹簧的受力均匀，位移、方向、伸缩情况正常。

6.7对检查情况作好详细记录，并办理签证。

确认试验合格后，可以进行安全门的整定工作。

7.安全门整定步骤7.1在锅炉升压过程中，用就地标准压力表校对表盘压表，记录差值，整定值以就地压力表为准。

7.2蒸汽严密性试验合格后，压力降至70%动作压力值，即可开始进行安全阀的校验工作。

7.3整定前调节3/2通截止阀，关闭控制装置。

7.4关闭不整定安全阀的三通浮球阀，确认待整定安全阀的三通浮球阀开启。

7.5调节3/2通道销阀加大压缩空气压力，直至安全阀开启，记录此时蒸汽压力和压缩空气压力。

改变蒸汽压力，再重复此操作。

7.6根据两次测试值，确定安全阀弹簧动作值，如果偏差在1%之内即可认为此安全阀校验合格，如果偏差在1%以上，则应调节后重新进行校验，直至合格。

7.7逐个校验所有安全阀至合格。

7.8根据情况可进行安全阀实际启座试验，观察实际启座值与校验值是否吻合，安全阀动作与回座是否正常，进行实际启座试验的安全阀由参与校验工作的各方人员决定。

7.9进行实际启座试验时，应注意防止超压，如果到达安全阀整定范围值时，安全阀还没有动作，只能降压调节后再整定。

7.10校验好的安全阀，整理记录，办理签证。

8．注意事项8.1升压过程中，用油枪控制升压速度，并应适当开启高、低压旁路，保证过热器及再热器管内有一定的蒸汽流量。

燃烧要稳定，汽压波动要小，同时注意金属壁温，防止超温发生。

8.2经常检查油枪雾化情况，定时切换油枪，使炉膛受热均匀。

8.3安全阀启座、回座应注意对汽水分离器水位的监视、调整，注意虚假水位现象，防止发生缺满水事故。
