水质在线监测系统方案_哈希

生活饮用水在线监测方案一、概述为配合自来水公司实现《生活饮用水卫生标准GB5749-2006》文件提供长期可靠的水质监测保障，以确保市民饮用水安全、卫生，生活饮用水在线自动监测系统是一套以在线自动分析仪器为核心，自动测量水的色度、浑浊度、臭和味、肉眼可见物、PH值，水中铁、锰等微量元素的含量，以及水中的菌落总数、总大肠菌群数、消毒剂余量、水的耗氧量、氨氮和水的总硬度等污染因子，运用各种自动控制和通讯网络所组成的一个综合性生活饮用水自动监测和数据处理系统，可存储、处理、传输和打印各项水质在线监测数据。

二、设计要求1、现场仪表能准确测量和显示生活饮用水的色度、浑浊度、COD、氨氮和pH值。

2、现场仪表能按要求设置定期自动校验或手动校验。

3、现场仪表测量数据通过中央控制和传输系统能准确传送到企业和环保局电脑上。

4、自来水厂和卫生局电脑能准确接收、显示和保存现场仪表上传的数据。

5、自来水厂和卫生局电脑能准确显示在线测量数据和历史数据。

6、自来水厂和卫生局电脑能检索不同时段不同日期的历史数据进行报表统计和图形曲线分析并自动生成日报、月报、年报。

7、为保证存储在系统中的数据的完整性，系统提供了数据的维护功能，如备份、导入、导出等。

8、报表数据中包含有排放总量累计，并可导出为Excel格式，便于利用Excel生成格式更为复杂的报表。

三、系统原理进样和预处理单元将自来水厂的生活饮用水抽取到监测房内，并对水样进行预处理，现场仪表利用自带取样设备对预处理后的水样进行取样测量并转换成COD、氨氮、浑浊度值，pH计和色度计也对水质进行测量。

现场分析仪、pH计及色度计所测得的数据以4～20mA电流信号传输至数据采集传输系统，进行数据的处理、打包和存储。

最后，通过移动GPRS网络与卫生局上位机和自来水厂联网。

系统示意图如下。

生活饮用水水质在线监测系统组成框图四、系统组成（一）进样和预处理系统利用可编程控制器控制水泵运行，将自来水厂的生活饮用水抽取上来。

第一章公司概况XXXX水处理设备有限公司是XXXX水处理设备有限公司在新疆地区的全资子公司XXXX水处理设备有限公司是与国家级科研单位省设备安装公司联手共创的实业公司，并同国际许多公司，如陶氏化学、海德能、奥斯莫尼克斯、富莱等公司有良好、长期的合作关系，公司的前称为XXX给水设备厂，于2001年改制成立的公司。

公司是集水处理开发、实验、生产、销售、售后服务为一体的实业公司。

公司向来以雄厚的技术实力和优良的产品品质及一流的售后服务赢得广大用户的信赖，从而树立良好的企业形象，成为水处理行业中一颗灿烂的明珠。

公司位于——XX，总部下设总装分厂和新技术开发中心。

公司为专业研究机构，独立设计试验各类水处理设备，公司以锅炉软化水设备为核心，开发有KQZN系列微电脑自动控制钠离子交换器和KHFY系列常温过滤除氧器、纯水及高纯水设备（EDI），经营美国阿图祖、富莱克、康科等公司控制阀及电子水处理、臭氧设备、二氧化氯发生器、水处理配件、污水治理、环境在线监测仪器。

公司愿与广大水处理界的朋友一起真诚合作，共同努力，为我国水处理事业发展做出贡献。

公司真诚地为用户提供最优质的产品，最满意的服务。

我公司拥有一支事业心强、技术全面、经验丰富的科研队伍，近年来，在社会各界和有关水处理专家精心指导下，已逐步成长壮大起来。

公司配有先进的水处理开发试验系统、电子计算机室和生产、检测设备。

让我公司还同国内知名科研院有着密切合作，积极关注和追踪世界先进技术，积累和发展自身的技术储备，使企业始终处于同行业发展的技术前沿，达到所治理的工程“设计先进，运行稳定、可靠，综合费用低”的最佳效果。

用户满意、用户放心是我们最大的心愿！第二章系统概述2.1系统描述水质自动监测站水质自动监测站主要由取水单元、预处理单元、辅助分析单元、分析监测单元、系统控制单元、通信单元、运行环境支持单元、远程监控中心等构成。

取水单元、预处理单元、辅助分析单元完成水质自动监测站的水样采集、水样预处理、管路清洗等采样控制过程；分析监测单元完成监测站水质监测参数的分析过程；系统控制单元完成系统的监控操作、各类数据的采集等；通信单元实现数据及控制指令的上行及下行传输过程；运行环境支持单元提供整个系统的运行支持；远程监控中心作为系统的中心站，实时接收数据并进行远程监控操作及数据分析。

哈希水质在线分析仪表技术参数（工业水处理行业）1.3/4英寸复合pH电极（复合PH电极+SC200-LXV控制器）技术参数：(1)测量范围：0~14 pH；(2)温度范围：0~105℃；(3)*精度：小于0.1pH；(4)压力范围：100℃为0~6.9bar；(5)流速范围：0~2m/s；非磨损性流体；(6)*电缆长度：4.5m，可延长；(7)接液材质：通用型：Ryton本体，PTFE特氟龙双结点；玻璃电极，Viton O型圈；(8)内置温度传感器：Pt1000温度电极，自动温度补偿；(9)可连接控制器：sc200、si792。

控制器技术参数：(1)*显示：图形数据点阵LCD，带LED背景灯照明，半透明反射式；在任意光线下可读；(2)显示屏分辨率：160×240像素；(3)显示屏尺寸：48×68mm；(4)安全等级：两个密码保护；(5)*探头输入：单通道；(6)*输出：两路模拟的0/4-20mA输出信号，带独立的PID控制功能；(7)3个额外的4-20mA输出可供选择。

(8)工作环境：-20~60℃，0~95%相对湿度、无冷凝；(9)存储环境：-20~70℃，0~95%相对湿度、无冷凝；(10)继电器：四个SPDT（C型）触头，1200W，5A，250Vac；(11)电气接口：1/2”；(12)*数据存储：有2个数据记录仪，每个为128Kb。

记录数据以XML的格式被下载到SD（4G）卡上。

(13)外壳防护等级：NEMA4X/IP66；(14)*防爆认证：Class I，Division II，A，B，C，D groups（带电缆夹头、电源线和流量传感器没有防爆认证）；(15)*电源：100~240V AC±10%，50/60Hz；24 Vdc -15%，+ 20%；(16)电子认证：EMC：CE认证，电磁和辐射排放符合EN50081-2，抗干扰符合EN61000-6-2；(17)安装方式：壁挂/面板/夹管式安装；(18)外壳材质：聚碳酸酯，铝质（镀粉末）；(19)控制器尺寸：144×144×181mm；(20)控制器重量：1.70kg。

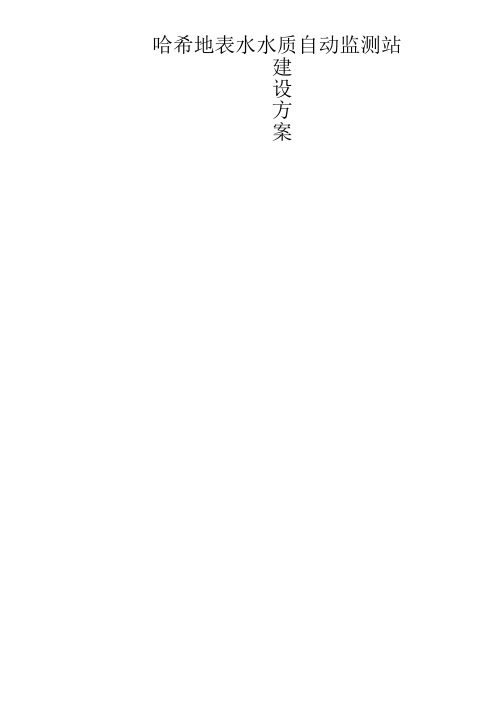

哈希地表水水质自动监测站建设方案目录一、概述3(一)水源地自动监测站概念 ................................................................................................. (3)(二)水源地自动监测站组成 ................................................................................................. (3)(三)水源地自动站建设步骤 ................................................................................................. (3)二、站房建设及配套设施基本要求4(一)确定站房位置.................................................................................................. (4)(二)站房主体.................................................................................................. (4)(三)站房基础及外环境.................................................................................................. (4)(四)站房仪器间.................................................................................................. (5)(五)配套设施.................................................................................................. (5)(六)站房给排水要求.................................................................................................. (5)(七)防雷及其他电器设计要求 ................................................................................................. (6)(八)防火和防盗设施.................................................................................................. (7)(九)站房建设经费.................................................................................................. (8)三、分析仪器选项要求 9(一)水质在线监测分析仪器主要监测的参数项 (9)(二)通常标准监测项目................................................................................................... (9)(三)自动监测仪器分析方法 .................................................................................................. (9)(四)在线监测仪器选型要求 .................................................................................................. (9)（1）水质五参数分析仪................................................................................................... (9)（2）高锰酸盐指数分析仪 .................................................................................................. (11)（3）氨氮分析仪................................................................................................... (11)（4）总磷/总氮分析仪............... ................. ................. ................. (12)（5）总有机碳分析仪TOC ................................................................................................. (12)（6）蓝绿藻分析仪................................................................................................... .. (13)四、水质重金属在线监测方案14(一)水质重金属在线分析仪种类： (14)(二)水质重金属在线分析仪性能介绍 (15)（1）在线总砷分析仪.................................................................................................. (15)（2）在线总铅分析仪.................................................................................................. (17)（3）在线总铬分析仪.................................................................................................. (20)（4）在线总镉分析仪.................................................................................................. (22)五、水质自动监测系统建设说明 25(一)系统构成及性能要求 .................................................................................................. (25)（1）系统构成................................................................................................... (25)（2）系统说明................................................................................................... (26)（3）系统主要功能................................................................................................... (26)(二)控制系统及中心软件 .................................................................................................. (28)(三)水质自动站监测系统主要参数要求 (30)(四)水样预处理系统................................................................................................... (35)(五)数据采集及通讯系统 .................................................................................................. (37)(六)质量控制与质量保证 .................................................................................................. (47)一、概述(一) 水源地自动监测站概念水源地自动监测站是由自动在线监测仪表、工业控制、电气自动化系统、建筑工程综合在一起的科技综合体，是目前环境监测应用领域技术种类比较全面的技术手段。

哈希氨氮检测方法哈希氨氮（NH3-N）是评价水体中氨的含量的一种指标，它是一种重要的水质指标之一，主要用于评估水体对氨的污染程度。

下面将介绍几种常用的哈希氨氮检测方法。

常见的哈希氨氮检测方法主要包括比色法、滴定法和电极法。

比色法是一种量化分析方法，常用来测定溶液中的物质浓度。

对于哈希氨氮的检测，常用的比色试剂是酚酞指示剂和Nessler试剂。

首先，将样品与试剂进行反应，根据反应生成的色素的强度来定量分析哈希氨氮的含量。

该方法简单快速，对样品数量要求低，但对溶液中其他有色物质的干扰较大。

滴定法是一种通过一定量的滴定液来测定溶液中目标物质浓度的方法。

对于哈希氨氮的检测，常用的滴定液是硫酸亚铁溶液，滴定过程中哈希氨氮与滴定液中的铁离子反应生成哈希氨铁络合物。

根据溶液中哈希氨氮的含量，确定滴定液的用量，从而计算出哈希氨氮的浓度。

该方法准确度较高，但需要较复杂的操作步骤和较长的滴定时间。

电极法是一种通过电极测量溶液中的电位变化来定量分析目标物质的方法。

对于哈希氨氮的检测，常用的电极是氨离子选择性电极。

该电极与溶液中的氨氮发生反应产生电位变化，通过测量电位变化的幅度来确定溶液中的哈希氨氮含量。

电极法具有灵敏度高、快速、操作简单等优点。

在进行哈希氨氮的检测时1.样品的采集和处理：在采集样品时，应注意避免污染和损失。

样品应当尽快送到实验室进行检测，避免样品中哈希氨氮的变化。

2.仪器的校准：无论使用哪种方法进行检测，都需要对仪器进行校准，使其得到准确的测量结果。

校准可以通过标准溶液来完成。

3.试剂的使用：试剂的质量和储存状态对检测结果有很大的影响，应确保试剂的质量和使用时间。

同时，应遵循试剂的使用说明，避免误用。

4.结果分析和报告：对于检测结果，应根据所选用的方法和仪器进行结果分析和解读。

检测结果应该以可靠的数据形式呈现，并及时报告。

综上所述，哈希氨氮的检测方法多种多样，常用的有比色法、滴定法和电极法等。

在进行哈希氨氮检测时，应注意样品的采集处理、仪器的校准、试剂的使用和结果的分析和报告。

水质在线监测系统方案_哈希
一、背景
水质在线监测方案是指对水体水质的实时变化进行监测，以获取水质的实时数据，以此来控制和管理水质质量的质量，确保水资源的可持续发展。

水质在线监测系统方案包括水质设备的技术选型、系统组成、原理及工作流程等，有利于提高水质的实时变化，优化水资源的管理，确保水资源的可持续发展。

二、水质设备技术选型
1、水质设备技术选型要考虑采样装置的技术性能、环境要求和价格等，且应该配备有双重监控系统：现场水质分析仪器和环保监督系统，实现实时监测和预警处理。

2、采样装置应考虑选择分析仪器灵敏度高、精度高、可靠性强、维护简便等技术性能，以及设备重量、体积、功耗小、结构紧凑、安装方便等特性。

3、监测装置的设计应考虑温度、湿度、压力等环境因素的影响，采样装置应考虑选择具有可靠性和自动化特点的数据采集和测控装置，能够满足现场的环境条件，可以根据测量精度进行高精度的量测。

三、系统组成
1、水质在线监测系统包括水质采样装置、分析仪器、数据采集控制设备以及在线水质监测系统组成。

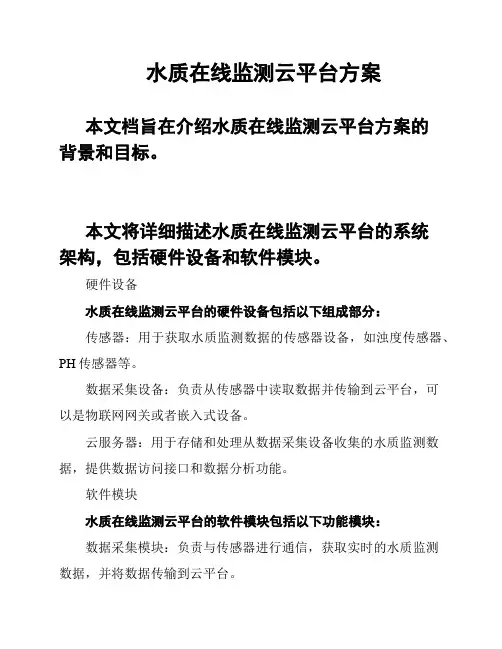

水质在线监测云平台方案本文档旨在介绍水质在线监测云平台方案的背景和目标。

本文将详细描述水质在线监测云平台的系统架构，包括硬件设备和软件模块。

硬件设备水质在线监测云平台的硬件设备包括以下组成部分：传感器：用于获取水质监测数据的传感器设备，如浊度传感器、PH传感器等。

数据采集设备：负责从传感器中读取数据并传输到云平台，可以是物联网网关或者嵌入式设备。

云服务器：用于存储和处理从数据采集设备收集的水质监测数据，提供数据访问接口和数据分析功能。

软件模块水质在线监测云平台的软件模块包括以下功能模块：数据采集模块：负责与传感器进行通信，获取实时的水质监测数据，并将数据传输到云平台。

数据存储模块：提供可靠的数据存储服务，将水质监测数据存储在云服务器上，并支持数据的分时段存储。

数据分析模块：通过对水质监测数据进行分析，提取有价值的信息，并生成报告或者图表等形式的数据展示。

数据访问模块：为用户提供数据访问接口，包括实时数据查询、历史数据查询等功能，方便用户查看和分析水质监测数据。

以上是水质在线监测云平台的系统架构概述，通过硬件设备和软件模块的协同作业，实现对水质监测数据的实时采集、存储、分析和访问等功能。

实时监测: 水质在线监测云平台具备实时监测功能，能够实时获取水质数据，并将数据展示在用户界面上。

用户可以随时了解水质的变化情况。

数据分析: 该平台能够对实时监测到的水质数据进行分析和处理，提供数据统计、图表展示等功能。

通过对数据的分析，用户可以深入了解水质的趋势和特点。

报警功能: 当水质监测数据达到预设的阈值或异常情况发生时，该云平台能够发出报警信号，提醒相关人员注意并及时采取相应的措施。

远程控制: 水质在线监测云平台支持远程控制功能，用户可以通过云端平台实时监控和控制各个监测点的设备。

这使得用户可以方便地对水质监测设备进行远程操作和管理。

数据存储与共享: 该平台具备数据存储与共享功能，所有监测数据会进行备份存储，并可供用户随时下载和分享。

水质现场快检之哈希(HACH)余氯检测仪操作步骤
首先，评估现场环境，温度和光照度都适合余氯和浑浊度的检测。

余氯的快检操作：
1、来之前，我已经检测了一下，仪器可以正常开启使用，余氯试剂也在有效期内。

2：先开机，因为考虑测的游泳池游水，浓度低于2mg/L,，所以调到LR档（低浓度档位），让机器预热2分钟再使用。

3：机器放一边预热。

瓶子完好，表面无划痕，拿着瓶子顶端，用样水冲洗瓶子两三次，最后将水样倒至瓶身刻度线，盖上瓶盖。

4：立即拆下仪器盖帽，用吸水布将水样瓶表面的液体和指引搽拭干净，然后放入槽中，让瓶身菱形图标指向显示器，然后迅速盖上盖帽。

5：按ZERO键进行调零。

调零结束后打开盖帽，取出水样瓶。

6：打开瓶盖，往瓶内加入余氯试剂药粉，药粉全部倒入后，盖上盖子。

7：把瓶子上下摇晃20秒以上，让药粉快速溶解，并与水中余氯接触，发生反应。

这时，我们可以看到水样慢慢变成淡淡的粉红色。

8：打开仪器盖，把水样瓶表面搽拭干净，然后放入槽中，让瓶身箭头指向显示器，然后迅速盖上盖子。

9：按READ键读取数据，屏幕最终显示的数值即为该游泳池游离性余氯值。

10、记录检出结果。

11：清理物品，把水样倒入废水瓶，并用水冲洗瓶子。

关机，把物品收起。

水质在线监测解决方案一、项目背景目前，我国的水环境质量差，COD排放总量约为2294.6万吨，氨氮排放总量约为238.6万吨，远远超出环境的容量，此外在我国的九个重要海湾中，三分之二的水质为差或者非常差。

当前我国水质污染智能监控系统的现场监控设备已经比较成熟，但是远程在线监控的实现技术相对较晚，传统的实现方法是花费巨资定制开发一套完整的系统，不仅成本高，而且开发周期长，后期运行维护难以开展。

二、系统架构水质监测物联网平台是用来监测河道、湖泊等地表水质的系统。

通过本系统可以实时监测水质状况，可以提供在线数据查询及统计分析，水质超标自动预警，水质情况综合分析等功能，能够为河道、湖泊水质的监测和管理提供数据分析和决策依据，并为河道治理及环保执法提供丰富的数据支持。

环境水质智能监控系统云平台架构分为四层：物理环境感知层、环境数据采集显示层、环境数据通信网络层、环境在线云平台层。

如下图所示：1、环境控制及测量传感器层客户可根据现场需要采集控制的环保对象选择传感器，如：溶解氧传感器（带温度）、pH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪TOC等，然后进行现场施工装配。

2、环境数据采集现场工程可根据确定的传感器，选择合肥一丘ModBUS-RTU总线采集控制IO卡，如：WTD418X (基于Modbus-RTU总线的8路模拟量/热电偶输入模块)，可采集溶解氧传感器（带温度）、pH 传感器、电导率传感器等；WTD914P(基于GPRS通信的4路Pt输入2路数字输出模块)，可采集温湿度传感器、传感器电源；WTD934G(基于GPRS通信的1路网关模块)，可控制传感器供电。

3、环境数据通信网络层通信网络层由各种网络方式负责把采集到的各个环境数据传递到云平台，同时也会根据云平台的指令传递及控制现场设备，从而采集控制所有的感知层传感器。

网络通信方式有：有线以太网、2G/GPRS、3G、4G、5G、NB-IOT等。
