基于F LAC 3D的复杂地貌三维地质建模汪吉林1,丁陈建2,吴圣林1(11中国矿业大学资源与地球科学学院,江苏徐州　221006;21徐州中国矿大岩土工程新技术发展有限公司,江苏徐州　221006)摘　要:针对复杂地貌和地质构造条件下数值模拟的建模问题,基于F LAC 3D 平台提出了从局部到整体的建模思想,采用Brick 单元和Te trahedron 单元通过编程生成复杂地貌条件下的三维地质体模型。

利用趋势面分析法拟合出层状连续地质体,将其定义为不同的“群”,建立了多层状三维地质体结构模型。

采用i nter face 界面模拟出了断层面,并与趋势面相结合,构建了断层上下盘中的地层。

认为通过数学分析结合计算机编程,可以实现直接在F LA C 3D中进行复杂地貌和地质构造条件下的地质体建模。

关键词:数值模拟;建模;F LAC 3D ;趋势面分析;复杂地貌中图分类号:TU45;O241文献标识码:A 自然界中地质体几何形态是及其复杂的,描述地质体形态的传统方法是采用平面图、切面图、等高线图、剖面图等多种图件相结合。

随着计算机技术的进步,三维地质体可视化的技术得到了很大的发展[1～6],与此同时,数值模拟方法在采矿工程和地质工程等领域也得到了广泛应用[7～8]。

由于数据结构的差异,地质体三维可视化的网格与用于数值模拟计算的网格之间存在本质差异,而在大多数数值模拟分析中,模型建立、空间单元划分等前处理工作繁琐、甚至难于进行,妨碍了数值模拟技术的应用,若简化地质模型则又会影响模拟效果,因此有研究者采用数据转换的方法在“可视”与“可算”之间建立桥梁[9～10]。

flac3d教程
FLAC3D是一种常用的三维有限差分软件，用于地质工程、岩土力学和地下空间开发等领域的数值模拟。

该软件具有强大的土体和岩体模拟能力，可以模拟地表沉降、岩石崩塌、地下水渗流等复杂地质现象。

使用FLAC3D进行模拟需要按照以下步骤进行操作：
1. 创建模型：首先要创建一个FLAC3D模型文件，可以通过几何建模软件或文本编辑器创建一个文本文件，并使用FLAC3D的特定语法定义模型的几何形状和参数。

2. 设定材料参数：在模型中定义岩土体的物理和力学参数，例如密度、弹性模量、摩擦角等。

这些参数将在模拟过程中用于计算岩土体的应力和变形。

3. 定义边界条件：为模型设置边界条件，如固支、自由表面、初始应力等。

这些边界条件将在模拟中约束模型的行为。

4. 施加荷载：根据实际情况为模型施加相应的荷载，例如施加地震力、垂直载荷等。

可以根据需要在模拟过程中改变或删除荷载。

5. 运行模拟：使用FLAC3D软件运行模拟，计算模型在荷载作用下的应力和变形响应。

模拟可以在软件界面中进行，也可以通过命令行方式进行。

6. 分析结果：模拟完成后，可以通过FLAC3D软件提供的各种功能和工具来分析模型的结果。

例如，绘制应力云图、位移云图、剪切云图等，以及输出模型的计算数据。

需要注意的是，在使用FLAC3D进行模拟时，应根据具体问题进行合理的模型设计和参数设定，并且进行准确的边界条件设置。

同时，还需要对模拟结果进行合理分析和解释，以得出有关工程或地质现象的结论。

FLAC3D简述与使用步骤FLAC3D是一款基于离散元素法的三维地质和岩土力学建模软件。

它被广泛应用于地下工程、坡体稳定性分析、隧道开挖、地震工程等领域。

FLAC3D提供了多种功能和分析工具，能够模拟各种复杂的地质和岩土力学现象，并通过模拟结果来评估工程结构的安全性。

使用FLAC3D进行建模和分析过程主要分为以下几个步骤：1.定义模型几何结构：使用FLAC3D的几何建模工具，如创建网格、设置边界条件、定义材料属性等，确定模型的几何结构。

2.定义边界条件：根据实际情况，设置模型边界的约束条件，如固定边界、地震荷载、水力条件等。

FLAC3D提供了一系列的边界条件选项，可以根据需要进行设置。

3.定义材料属性：为模型中的不同材料定义物理和力学属性，如密度、弹性模量、黏聚力、内摩擦角等。

FLAC3D支持多种材料模型，可以根据材料的力学性质选择适当的模型。

4.定义初始状态：设置模型的初始应力和应变状态。

可以通过设置固定边界、施加初始地下水压力等方式来定义模型的初始状态。

5.施加荷载：根据需求，在模型内施加相应的荷载条件。

可以通过施加外部荷载、施加内部应力改变形状等方式来模拟不同的荷载情况。

6.运行模拟：完成前面的步骤后，可以运行模拟来获取模型的响应。

FLAC3D使用显式数值方法进行计算，根据模型中定义的边界条件、材料属性和施加的荷载进行模拟计算。

计算结果将包括应力、应变、变形等信息。

7.分析结果：对模拟结果进行分析和评估。

FLAC3D提供了各种可视化工具，如三维模型图、应力云图、应变云图等，可以直观地了解模型的响应状况，并进行进一步的分析。

8.优化模型：根据分析结果，可以对模型进行调整和优化，来改善工程结构的安全性和稳定性。

可以调整材料属性、边界条件以及荷载条件等，重新运行模拟，直到满足设计和安全要求为止。

总结：FLAC3D作为一款强大的三维地质和岩土力学建模软件，可以模拟各种复杂的地质和岩土力学现象，并通过模拟结果来评估工程结构的安全性。

利用FLAC3D 进行数值分析的第一步便是如何将物理系统转化为由实体单元和结构单元所组合的网格模型（Modeling ），该模型与分析对象的几何外形特征相一致。

目前，FLAC3D 网格模型的建立方法可分为两种，即直接法及间接法，直接法是按照分析对象的几何形状利用FLAC3D 内置的网格生成器建模，网格和几何模型同时生成，该方法较适用于简单几何外形的物理系统；与之不同，间接法则适用于复杂的、单元数目较多的物理系统，该方法建立网格模型时，像一般计算机绘图软件一样，通过点、线、面、体，先建立对象的几何外形，再进行实体模型的分网（Meshing ），以完成网格模型的建立，FLAC3D 自身不具备间接法建模功能，读者可借助第三方软件与FLAC3D 的接入轻松实现。

本章主要介绍FLAC3D 的网格建模方法，包括利用网格生成器建立简单网格、利用第三方软件进行模型导入以及复杂模型的方法。

本章要点：z FLAC3D 网格单元的基本类型 z 网格的连接z FLAC3D 网格的数据格式z 常用有限元模型与FLAC3D 的接入 z复杂模型的建立5.1 简单网格的建立5.1.1 基本网格的形状FLAC3D 内置网格生成器中的基本形状网格有13种，通过匹配、连接这些基本形状网格单元，能够生成一些较为复杂的三维结构网格。

网格单元的基本类型和特征如表5-1所示，基本可以归为四大类，即六面块体网格、退化网格、放射网格和交叉网格。

5FLAC3D 建模方法表5-1 FLAC3D 基本形状网格的基本特征5.1.2 单元网格的生成生成块体网格（Brick ）的命令格式如下：generate zone brick p0 x0 y0 z0 p1 x1 y1 z1 …… p7 x7 y7 z7 size n1 n2 n3 ratio r1 r2 r3或者generate zone brick p0 x0 y0 z0 p1 add x1 y1 z1 …… p7 add x7 y7 z7 size n1 n2 n3 ratio r1 r2 r3在该命令中，generate 为“生成网格”之意，可以缩写为gen ，zone 表示该命令文件生成的是实体单元，brick 关键词表明建立的网格采用的是brick 基本形状，p0，p1……p7是块体单元的8个控制点，其后跟这些点的三维坐标值（xn, yn, zn ），含义是由8个点可确定一个六面体网格。

基于Gocad-surfer-犀牛-ansys的flac3d建模步骤QQ：416730183以专业地质建模软件gocad为基础，借助ansys的强大建模能力，为Flac3d的建立复杂的三维地质模型。

Gocad-xyz把拟合好的各地层面输出成散点，把excel中的xyz值做成txt格式。

surfer插值Grid/data生成XX.grd 一定要记得插值中的X、Y行的Node数Open/XX.grd 保存成XYZ.datNew worksheet，Open/XYZ.dat 保存成XYZ.csv（保存呢csv格式的目的是为了使得插值数据间存在逗号）用记事本打开XYZ.csv另存为XYZ.txt编辑XYZ.txt 在数据前面加入三行并保存，如下Srfptgrid空格Y行Node数空格X行node数Surfer-犀牛犀牛/工具/指令集/从文件读取读取编辑后的XX.txt,自动生成面文件/另存为/XX.iegsMidas中数据准备（备选）为防止生成的面范围不完全满足要求区域，需把各地层面做的稍大点（比实际建模范围稍大），并在midas中做好底面（黄色）、隧洞面（红色）等，然后整体保存成iegs。

这里不用midas建模，是因为个人感觉midas划分网格时的功能不如ansys强大，不规则体的自由划分网格有时候难以实现。

如果ansys用的比较熟练，不用在midas中做数据准备，这一步可以直接在ansys中完成。

Ansys-civilfemansys导入iegs地层面。

Ansys中主要的操作：（1）底面拉升成体modeling/operate/extrude/ by areas（2）面切割体——在布尔运算里（3）体布尔运算建隧洞模型要用到overlap命令几何模型建好后，划分网格，用haitang 大神的转换工具做flac3d的模型文件，再用flac3d读取即可。

结构单元转换Ansys-civilfem如果还涉及到结构单元的转换，可用civilfem的功能。

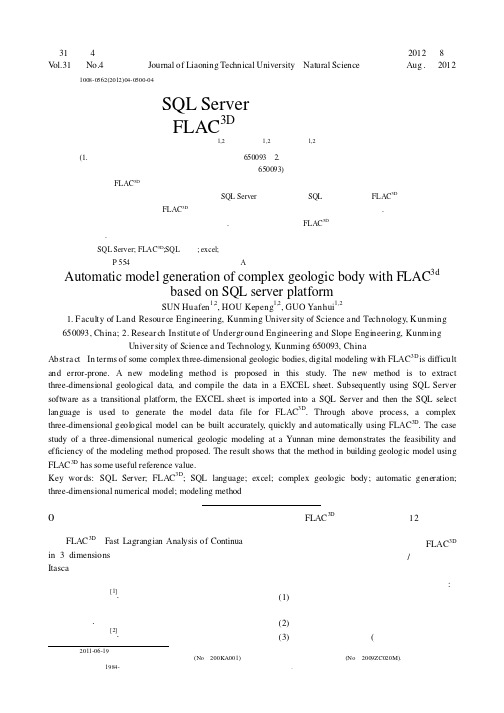

第31卷第4期辽宁工程技术大学学报（自然科学版）2012年8月V ol.31No.4Journal of Liaoning Technical University （Natural Science ）Aug.2012收稿日期：6基金项目：云南省科技厅科技创新工程计划资助项目(N ．K )；云南省社会发展科技计划资助项目(N ．Z M)作者简介：孙华芬（），云南宣威人，博士研究生，主要从事灾害地质方面的研究本文编校：张凡文章编号：1008-0562(2012)04-0500-04基于SQL Server 平台复杂地质体FLAC 3D 模型的构建孙华芬1,2，侯克鹏1,2，郭延辉1,2(1.昆明理工大学国土资源工程学院，云南昆明650093；2.昆明理工大学地下工程及边坡工程研究所，云南昆明650093)摘要：由于FLAC 3D 软件建立复杂三维地质体模型难度大、易出错，提出一种新的建模方法，即提取三维地质体建模数据并进行编辑成相应的表，把表导入SQL Server 软件中，通过SQL 查询语言生成FLAC 3D 可直接读取模型数据文件，从而实现在FLAC 3D 软件中准确、快速和自动化建立复杂三维地质模型的目的.通过云南某矿山的三维建模实例检验了该方法的可行性和高效性.结果表明：该方法在FLAC 3D 中建立复杂地质体模型具有一定的参考价值.关键词：SQL Server;FLAC 3D ;SQL 语句;excel;复杂地质体；自动生成；三维模型；建模方法中图分类号：P 554文献标志码：AAutomatic model generation of complex geologic body with FLAC 3dbased on SQL server platformSUN Huafen 1,2,HOU Kepeng 1,2,GUO Yanhui 1,2（1.Faculty of Land Resour ce Engineering,Kunming Univer sity of Science a nd Technology ,K unming 650093,China;2.Resear ch Institute of Undergr ound Engineering and Slope Engineering,KunmingUniver sity of Science a nd Technology ,Kunming 650093,China ）Abstra ct ：In terms of some complex three-dimensional geologic bodies,digital modeling with FLAC 3D is difficult and error-prone.A new modeling method is proposed in this study.The new method is to extract three-dimensional geological data,and compile the data in a EXCEL sheet.Subsequently using SQL Server software as a transitional platform,the EXCEL sheet is imported into a SQL Server and then the SQL select language is used to generate the model data file for FLAC 3D .Through above process,a complex three-dimensional geological model can be built accurately ,quickly and automatically using FLAC 3D .The case study of a three-dimensional numerical geologic modeling at a Yunnan mine demonstrates the feasibility and efficiency of the modeling method proposed.The result shows that the method in building geologic model using FLAC 3D has some useful reference value.Key wor ds:SQL Server;FLAC 3D ;SQL language;excel;complex geologic body;automatic generation;three-dimensional numerical model;modeling method0引言FLAC 3D（Fast Lagrangian Analysis of Continua in 3dimensions ）是由美国明尼苏达大学和美国Itasca 公司共同开发的三维有限差分软件，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析[1].目前，该软件已成为从事相关专业的工程技术人员和研究人员理想的三维数值模拟工具之一.广泛应用于土建、交通、采矿、地质、水利等工业部门[2].虽然，FLAC 3D 软件为用户提供了12种初始单元模型，而且这些单元模型对于建立规整的三维地质体模型具有快速、方便等优点，但由于FLAC 3D 在建立计算模型时采用的是键入数据/命令行文件方式，因此，对于一般的工程技术人员来说，在建立大型复杂的三维地质体模型时，存在以下问题:(1)需要输入控制各个边界节点的坐标数据，容易出错，检查也不方便；(2)通过输入命令建立模型，可操作性不强；(3)大量冗余的建模数据(各个网格节点的坐标2011-0-19o 200A001o 2009C020.1984-.第4期孙华芬，等：基于SQL Server平台复杂地质体FLAC3D模型的构建501值)，建模工作量大，效率低[2-8].为了解决FLAC3D软件建立大型复杂三维地质体模型难度大的问题，文献[3-4]编写了FLAC3D的前处理程序，对于地表形态复杂、岩层和地质结构较单一的地质体实现了快速建模.文献[5-6]提出基于ANSYS平台的FLAC3D建模方法，即利用ANSYS软件完成地质体建模、网格划分，再编写FLAC3D-ANSYS接口程序进行数据转换，从而实现了FLAC3D软件建模的直观和快速.文献[7]结合SURPAC在三维建模方面的优势，采用FORTAN语言编制了SURPAC-FLAC3D的接口程序，实现SURPAC模型到FLAC3D模型的转换和FLAC3D建模便捷化.文献[8]提出了基于Surfer平台的FLAC3D 建模方法，即通过Surfer软件提取建模数据，再运用fish语言编程将建模数据转换成FLAC3D可直接读取的文件.上述方法，有的需要前处理程序，有的需要熟悉相关软件（ANSYS、SURPAC、Surfer）的文件结构和文件转换程序.无论采用哪种方法，对建模者的技术和操作技巧均提出了较高的要求.基于此，本文致力寻求一种简单易行的建模新方法来实现在FLAC3D软件中准确、快速和自动化建立复杂三维地质模型的目的.1FLAC3D模型的自动生成1.1建模的基本思路在FLAC3D网格形状库中，提供了12种最基本的单元体网格形状，以适应各种复杂岩土工程的建模需要.对于不规则的地质体而言，综合考虑单元划分的有效性和可操作性，采用矩形网格和四面体形网格比较适宜[9].下面以矩形网格(brick)为例，通过“gen zone brick”命令输入六面体的8个控制点即p0-p7(剖面1上的p0,p1,p3,p6;剖面2上的p2,p4,p5,p7)（如图1）的坐标值，以及单元体在每个坐标方向上的单元数目、单元尺寸大小的比率、岩性等，即可建立一个微单元体.基于SQL Server建立FLAC3D模型的基本思路是从局部到整体进行建模方法，该方法可以有效地解决复杂地质体建模的问题.具体思路：（1）根据建模对象的平面地形图、地层界面等画出剖面线a条，a条剖面线对应着a个剖面，每个剖面的对应一个y值，同一剖面线上的y值相等；（）根据地质体剖面图把建模的x，z方向的网格划分为（b行c列），自动提取x，z的坐标值到excel文件里，并对建模数据编辑与处理；（3）两个剖面上的8个点即可构建一个六面体（见图1）；（4）每两个剖面图逐行逐列，生成无数个微小的六面体块体单元，这些小六面体单元体堆砌而成一个整体模型.这些小六面体单元堆砌而成一个整体模型.图1单个六面体的建立Fig.1a brick is modeled1.2建模流程在建模过程中地地层分布、地形地貌以及地质构造等数据至关重要.一般而言，很多部门都采用AutoCAD中绘制的矢量地形图、基岩等高线（已赋高程值）及地形地质图，这些图里包含了地层界面、地质构造的三维坐标信息，根据已有的矢量图，在AutoCAD绘制相应的地质体剖面图，自动提取控制点坐标到Excel文件中,在Excel中对提取的坐标文件进行编辑处理，形成控制点的坐标文件，根据单元体p0-p7的控制点与点坐标编号之间的关系，建立单元体表，利用SQL语句在SQL Server2000中建立建模数据库，把建模数据文件导入到建模数据库中，按照以FLAC3D命令格式，应用SQL查询语句从建模数据库中查询生成FLAC3D建模命令流，并保存为.txt格式的文件.最后，在FLAC3D中用“call”命令读取上一步生成的*.txt文件即可快速生成复杂三维FLAC3D数值模型.(1)建模点坐标值的快速自动提取在地质体的三维模型建立方面，用于控制其地表的信息很多，其中地形图就是较常用的信息[10].因此，建立三维地质体模型时即可直接利用已矢量化的地表地形图、基岩等高线图及其地层界面的控制信息等作为基础，绘制建模所需的剖面图，在剖面图上进行网格划分，划分完成后提起建模控制点的坐标值.在D中，利用LIS语言编程提取P0P3P6剖面2P2P5P7P1P4P6P0P1剖面1P2P7P5P4P32Au to C A Au to P辽宁工程技术大学学报（自然科学版）第31卷502点坐标到EXCEL中可以提高工作效率，减少错误.程序内容为：(defun c:tiqu(/a b c)(setq c(getstring"输入点号:"))(setq a(getpoint"\n选取点："))(setq b(open"D:\\坐标.xls""a"))(print(list c a)b)(close b)(princ))使用方法：打开acad2008doc.lsp文件，该文件在AutoCAD安装目录下的support文件夹里，把上面的程序粘贴在;Silent load.的上面，注意不要破坏里面原有的代码.粘贴好之后，在AutoCAD中打开剖面图，然后在命令行里输入tiqu就可以实现自动提取点坐标值，提取的数据将自动保存在D盘下的“坐标.xls”文件里.(2)建模数据编辑与处理在excel中，打开“坐标.xls”文件，对提取的坐标点数据进行编辑与处理，提取的坐标点的数据有点编号，x，y，z值，四项数据在同一个单元格中，需对数据进行分列处理即可.(3)FLAC3D建模命令流快速自动生成SQL(Structured Query Language)结构化查询语言，是一种数据库查询和程序设计语言，用于存取数据以及查询、更新和管理关系数据库系统[11].利用SQL查询语句建立建模数据库，然后通过SQL语句把坐标.xls和单元体.xls文件中的数据查询出来并作为新表—点坐标信息表和单元体信息表导入建模数据库里，然后把把网格节点p0～p7的坐标值按“x y z”的形式，通过点坐标信息表和单元体信息表的等值连接查询实现，并作为一列存储于表p0～p7中，最后从表单元体信息表和p0～p7中，根据FLAC3D建模命令流的规律，采用字符串连接运算法则，利用SQL查询语句，批量查询生成FLAC3D建模命令流文件.所用到的SQL语句如下：新建数据库create database建模建模数据文件的导入Select*into点坐标信息表fromOPENDA TASOURCE('Microsoft.Jet.OLEDB.4. 0','Data Source=D:\FLAC3D建模\坐标.xls;Extended =x')S$；（采用同样的语句结构，导入单元体.xls文件.）节点p0～p7坐标值的生成select体编号,x+''+y+''+z as p0into p0from单元体信息表,点坐标信息表where点编号=p0（采用同样的语句结构，把上句中p0换为p1,p2,p3,p4,p5,p6,p7,实现节点p0～p7坐标值的生成.）生成FLAC3D建模命令流select'gen zone brick'+'p0'+p0.p0+''+'p1'+p1.p1+''+'p2'+p2.p2+''+'p3'+p3.p3+''+'p4'+p4.p4+''+'p5'+p5.p5+''+'p6'+p6.p6+''+'p7'+p7.p7+''+'size'+xa+''+yb+''+zc+''+'ratio'+rx+''+ry+''+rz+''+'gro'+岩性from单元体信息表,p0,p1,p2,p3,p4,p5,p6,p7where单元体信息表.体编号=p0.体编号and单元体信息表.体编号=p1.体编号and单元体信息表.体编号=p2.体编号and单元体信息表.体编号=p3.体编号and单元体信息表.体编号=p4.体编号and单元体信息表.体编号=p5.体编号and单元体信息表.体编号=p6.体编号and单元体信息表.体编号=p7.体编号操作过程：把上述SQL语句复制到记事本中，保存为FLAC3D命令流快速生成.txt，然后点“开始”→“所有程序”→“Microsoft SQL Server”→“查询分析器”，在“查询分析器”中打开FLAC3D命令流快速生成.txt文件，按“f5”运行后，批量查询生成FLAC3D 建模命令流，然后点击右键“全选”查询结果，点击鼠标右键，选择“另存为”，在另存对话框中把保存类型选择为“所有文件*.*”，文件名后输入“FLAC3D 建模.txt”.1.2.4复杂地质体FLAC3D模型的自动生成在FLAC3D中用“call”命令读取上一步生成的“FLAC3D建模.txt”文件即可快速生成.2应用实例采用本文提出的建模方法快速地建立了云南省某矿山的三维地质体模型，该模型x方向垂直矿体走向方向，长度1650m；模型y方向为矿体走向方向，长度1500m；模型z方向为竖直方向，模型底部标高600m，顶部最高标高为2157m，模型最高高度1557m.Properties E cel8.0...heet1第4期孙华芬，等：基于SQL Server平台复杂地质体FLAC3D模型的构建503笔者根据矿山已有的矢量地形图和地层界面图，绘制15个剖面，自动提取4500个控制点的坐标值，根据控制点与单元体的关系建立的单元体文件，该文件包含3960个单元体的属性值，把坐标和单元体文件导入建模数据库，通过SQL查询语句对建模数据进行查询共生成3960条命令，把命令保存为FLAC3D建模.txt文件，在FLAC3D中调用该文件，建立的模型如图2，该模型共划分494843个单元体，501865个节点，成功地实现了三维复杂地质体模型在FLAC3D中的建立.图2云南某矿山计算模型Fig.2computation model of a mine in Y unnan3结论针对在FLAC3D软件中建立大型复杂地质体的难题，结合应用一般工程技术人员都能熟练操作的AutoCAD和excel软件，以及SQL简单易学的特点，提出了基于SQL复杂地质体FLAC3D模型自动生成的方法，该方法实现了在FLAC3D中快速、准确、自动建立复杂地质体模型.其建模流程操作简单易行，所需建模数据点坐标值自动提取，提高了建模效率，降低建模成本，有利于FLAC3D软件的进一步普及和应用，也充分地发挥了FLAC3D强大的计算功能.应用实例表明，该方法具有建模难度小、效率高和可操作性强的优点，在复杂地质体FLAC3D模型的建立方面有一定的借鉴意义.参考文献：[1]Itasca Consulting Group,Inc.FLAC3D,fast languagian analysis ofcontinua in3Dimensions,version3.0,user’s manual[R].USA:Itasca Consult ing Group,Inc.2005.[2]李根,赵娜.以ANSYS为平台的复杂模型到FLAC3D导入技术[J].辽宁工程技术大学学报:自然科学版,2008,S1:101-103.Li Gen,Zhao Na.Technology of complex model to FLAC3D with ANSYS platform.[J].Journal of Liaoning Techni cal Uni versity(Natural S),,S3[3]胡斌,张倬元,黄润秋,等.FLAC3D前处理程序的开发及仿真效果检验[J].岩石力学与工程学报,2002,21(9):1387-1391.Hu Bin,Zhang Zhuoyuan,Huang Runqiu,et al.Development of pre-processing package for FLAC3D and verification of its simulating effects[J].Chinese Journal of Rock Mechanics and Engineering, 2002,21(9):1387–1391.[4]丁秀美,黄润秋,刘光士.FLAC3D前处理程序开发及其工程应用[J].地质灾害与环境保护.2004,15(2):68-73.Ding Xiumei,Huang R unqiu,Liu Guangshi.Development of pre-processing s oftware for FLAC3D and its application to engineering[J].Chinese Journal of Geological Hazards and Environment Preservation, 2004,15(2):68-73[5]廖秋林,曾钱帮,刘彤,等.基于ANSYS平台复杂地质体FLAC3D模型的自动生成[J].岩石力学与工程学报,2005,24(6):1010-1013.Liao Qiul in,Zeng Qianbang,Liu Tong,et al.Automatic model generation of compl ex geologic body with FLAC3D based on ansys platform[J].Chinese Journal of Rock Mechanics and Engineering2005,24(6):1 010-1013[6]董鹏,李长洪.基于ANSYS软件的FLAC3D实体建模[J].山西建筑,2007,33(3):350-351.Dong Peng,Li Changhong.Model ing in FLAC3D software based on ansys software entity[J].Shanxi Archit ecture,2007,33(3):350-351[7]林杭,曹平,李江腾,等.基于SURPAC的FLAC3D三维模型自动构建[J].中国矿业大学学报,2008,37(3):399-342.Li n Hang,Cao Ping,Li Jiangteng,et al.Aut omat ic Generation of FLAC3D Model Based on SURPAC[J].Journal of China University of Mini ng&Technol ogy,2008,37(3),399-342.[8]崔芳鹏,胡瑞林,刘照连,等.基于Surfer平台的FLAC3D复杂三维地质建模研究[J].工程地质学报.2008,16(5):699-702.Cui fangpeng,Hu R uili n,Li u Zhaolian,et al.Surfer Soft ware Plat form B ased Complex Three-dimensional Geological Digi tal Models for Pre-proces sing of FLAC3D[J].Journal of engineering Geology,2008,16(5):699-702[9]汪吉林,丁陈健,吴圣林.基于FLAC3D的复杂地貌三维地质建模[J].地质力学学报,2008,14(2):149-157.W ang Jilin,Di ng Chenjian,Wu Shenglin.3D geological modeling of complex landforms based on FLAC3D[J].Journal of geomechani cs, 2008,14(2):149-157.[10]徐文杰,胡瑞林,李厚恩,等.CAD软件在工程地质三维建模中的应用[J].工程地质学报,2007,15(2):279-283.Xu Wenjie,Hu Ruiiin,Li Houen,et al.Application of CAD s oftware in 3D modeling of engineering geology[J].Journal of Engineering Geology,2007,15(2):279-283.[11]萨师煊,王珊.数据库系统概论[M].北京.高等教育出版社,2001.Sa Shixuan,W ang Shan.Introduct ion of database system[M].Beijing:Block Group紫色板岩炭质板岩青灰色白云岩一期矿体褪色白云岩cience20081:101-10.Higher Education Press.2001.。
