名词解释：交换网络的容量：数据包：分组交换：是把需要传送的消息（报文）分成若干个信息包；以信息包为单位，采用存储转发的方式传送到目的地；在目的地，把信息包组合成原来的消息（报文）提交给用户信令是反应用户和交换网络状况的信号，以及指挥它们协调动作的命令共路信令是把信令和话音信号分开传送的一种通信方式虚电路：把需要传送的消息（报文）分成若干个信息包，通信双方在通信前先建立一条通信信道，通信时按信息包的先后顺序依次把信息包从源发送到目的地，在目的地按照接收信息包的先后顺序组装出源消息（报文）。
随路信令：是把话路所需要的控制信号由该话路本身或与之有固定联系的信令通路来传送，即同一通路传送话音信息和与之相应的信令标志器：用于对用户号码进行译码、选择空闲通路、交换网络的接续集线器是一种数字程控交换机，当输入线少于输出线时叫集线器。
扩展器是一种数字程控交换机，当输入线多于输出线时叫扩展器。
分配器是一种数字程控交换机，当输入线等于输出线时叫分配器。
阻塞：是指即使交换机有空闲的输入信道和空闲的输出信道也不能把它们连接起来，为用户提供服务乒乓法乒乓法又称时间分隔复用法，它是将时间分为两段，在一段时间传送一个方向的信息，在另一段时间里传送另一个方向的信息，就像是打乒乓球似的中间要留出线路传输延时Tp的时间和收发之间的保护时间Ts，构成一个突发周期。
交换机容量的表示方法用输入和输出信道数来表示。
例：一个有8个输入信道和8个输出信道的交换机，它的容量用8╳8来表示。
交换机的容量：用交换网络的输入信道数和输出信道数来表示交换网络的交换能力，例:1个交换网络有256个输入信道数和256个输出信道数，其容量是256*256程控交换机的容量分担:每台处理机完成部分交换容量的控制和管理、集中控制。
小容量交换机使用。
ISDN ： 综合业务数字网 ISDN 是以提供端到端数字连接的综合数字网为基础发展而成的通信网，用于支持话音和非话音的多种业务。
计算机程控交换复习资料(doc 11页)复用后线路的基群的传输码率: 32×64Kbit/s=2048kbit/s=2Mbit/s※16 帧为一复帧,复帧周期为2msChapter3（软件+硬件简答题四个）1、程控数字交换机的系统结构2、接口电路(模拟用户电路、数字中继电路)的工作原理模拟用户电路：馈电：为用户终端提供通信所需的直流电源。
电容特性：隔直流、通交流电感特性：隔交流、通直流过压保护：避免高压进入交换机内部而损坏交换机，设置了两极保护。
第一级保护在总配线架上安装避雷设施和保安器第二级保护在用户电路中设置二极管钳位电路振铃控制：提供振铃所需的90V±15V ,25Hz的交流电压。
监视：监视用户线通/断状态，及时将用户线的状态信息送给处理机处理混合电路：完成二/四线的转换。
测试：用于及时发现用户终端、用户线路和用户线接口电路可能发生的混线、断线、接地、与电力线碰接以及元器件损坏等各种故障，以便及时修复和排除。
编译码和滤波：完成模拟信号和数字信号间的转换。
数字中继电路：是连接数字局间中继线的接口电路，用于与数字交换局或远端模块的连接。
主要作用：是根据PCM时分复用原理，将30路64kb/s的话路信号复接成2048kb/s的基群信号发送出去，或者反之，把从其它数字交换系统（或数字传输系统）来的2048kb/s的基群信号分成30路话路信号，然后再通过数字交换网络分接到各个相应的用户。
3、音频信号产生、发送和接收的原理⑴音频信号的产生：单频信号的产生：将信号按125us间隔进行抽样，然后进行量化和编码，得到各抽样点的PCM信号，放到ROM中，使用时对ROM按一般PCM信号读出，就是这个音频信号。
双频信号的产生：确定一个重复周期，使得这个周期内两个双音频信号和PCM 抽样信号都重复了完整的周期。
⑵音频信号的发送：指定时隙或占用普通话路的时隙经交换网络送出。
数字音频信令通过数字交换网络送出，和话音信号一样处理，也可占用某个固定时隙(如TS10 ,TS16)利用T接线器交换到多个用户，即向多个用户发送音频信令(一个信号可交换给多个用户)。
《程控交换技术》复习内容一、1、电话通信的基本目标是实现用户间话音信号的传递。
2、构成电话网的三要素为终端设备、交换设备和传输设备。
3、电话交换技术发展的三个阶段为人工交换阶段、机电式自动交换阶段和程控交换阶段。
4、电话呼叫分为本局呼叫、出局呼叫、入局呼叫和转接呼叫5.自动电话交换机的发展经历了_步进制_、_纵横制_、_半电子_、_程控交换机_四个阶段。
6.呼损率就是交换设备未能完成的电话呼叫数量和___用户发出的电话呼叫数量__的比值。
7.ISDN是由___综合数字电话网____演变而成，它提供端到端的数字连接。
8.ISDN承载业务可分为___电路交换方式____承载业务和分组交换方式的承载业务。
9.异步转送方式(ATM)中信息被组成固定长度的信元在网络中_传送和交换___。
13.PCM32系统中，每帧包含__30___路话务信息。
10.程控交换机的中继模块是程控交换机与__传输设备____的接口设备。
11.程控交换机的控制系统冗余配置方案包括N+1备用，双重备用，主/被备用三种12.输出控制方式工作的S接线器的控制存储器中所存储的是_语音存储器的地址。
13.信令系统主要用来在用户终端设备与交换机之间、__交换机与交换机____之间传送有关的控制信息。
14.ISDN是由综合数字电话网演变而成，它提供__端到端____的数字连接。
15.异步转送方式(A TM)中信息被组成_固定____长度的信元在网络中传输和交换。
16.在电话交换中，发起呼叫请求的用户称为__主叫_____，接收呼叫的用户称为_被叫。
17．目前电话系统中常用的语音信号的数字化技术是脉冲编码调制（PCM）技术。
18．在PCM技术中，语音信号的数字化分为抽样、量化和编码三个过程，其中抽样频率通常采取 8000 H Z，量化级通常采用256级，编码位数为 8位。
19．在PCM30/32路时分多路复用系统中，一帧的话路容量为 30 路，一帧的传输速率为 2.048 Mbps，每个时隙的传输速率为 64 Kb/s，一帧的时间长度为 125 μs。
设输入信号取样值为＋1270Δ，试采用逐次对分比较法编码器将其按13折线A律压扩特性编成8位二进制码。
并计算量化误差。
【解】（1）极性码x1：∵输入信号为正电平，∴x1＝1（2）段落码x2～x4：由图4.14知ur2＝128Δ∵us=1270Δ>128Δ∴x2＝1 ∴ur3＝512Δus=1270Δ>512Δ∴x3＝1 ∴ur4＝1024Δus=1270Δ>1024Δ∴x4＝1 ∴x2～x4＝111说明该样值属于第⑧大段，其段落起始电平＝段落差＝1024Δδ8＝64Δ（3）段内码x5～x8：1024Δ＋512Δ＝1536Δ∵us=1270Δ<1536Δ∴x5＝01024Δ＋256Δ＝1280Δ∵us=1270Δ<1280Δ∴x6＝01024Δ＋128Δ＝1152Δ∵us=1270Δ>1152Δ∴x7＝11024Δ＋128Δ＋64Δ＝1216Δ∵us=1270Δ>1216Δ∴x8＝1x1 x2 x3 x4 x5 x6 x7 x8∴取样值为＋1270Δ的PCM码为 1 1 1 1 0 0 1 1在收端，解码电平＝码字电平＋δ8＝1216Δ＋64Δ＝1248Δ∴量化误差＝＝22Δ光交换技术的分类：光电路交换、光分组/包交换。
光分组/包交换分类：OPS光分组交换、OBS光突发交换、OMPLS光标记交换光电路交换技术的分类:空分光交换技术、时分光交换技术、波分光交换技术、码分光交换技术、A TM光交换技术、复合/混合型光交换ASON(自动交换光网络)网络支持三种连接：永久连接(PC)、交换连接(SC)和软永久连接(SPC)。
光交换——是指不经过任何光/电转换，将输入端光信号直接交换到任意的光输出端。
光交换是全光网络的关键技术之一。
在现代通信网中，全光网是未来宽带通信网的发展方向。
全光网可以克服电子交换在容量上的瓶颈限制；可以大量节省建网成本；可以大大提高网络的灵活性和可靠性。
1.任意两个用户之间的通话都需要一条专门的线路直接连接，当存在N 个终端时，需要的传输线数为N(N-1)/2条，增加第N+1个终端时，必须增设N条线路。
2.脉冲编码调制（PCM)在发送端主要通过抽样、量化和编码工作完成A~D转换；在接收端主要通过译码和滤波工作完成D~A转换。
3.抽样的目的：是使模拟信号在时间上离散化-量化的目的：是将抽样得到的无数种幅度值用有限个状态来表示，以减少编码的位数。
4.减少量化误差的方法：（1）增加量化级数（2）采用非均匀量化的方法5.非均匀量化就是非线性量化，其压、扩特性采用的是近似于对数函数的特性。
CCITT建议采用的压缩律有两种，分别叫做A律和u律。
4.PCM时分复用就是把抽样周期125us分割成多个时间小段，以供各个话路占用。
若有n条话路，则每路占用的时间小段为125/n us。
显然，路数越多，时间小段将越小。
每路信号经PCM调制后，都是以8bit抽样值为一个信号单元传送的，因此，每个8bit 所占据的时间称为1个时隙（TS），n个TS就构成了一个帧。
5.交换网络的线束利用度分为两种不同的情况：全利用度线束和部分利用度线束。
6.数字交换实质上就是把PCM系统有关的时隙内容在时间位置上进行搬移，因此数字交换也叫做时隙交换。
7.T接线器由话音存储器（SM)和控制存储器（CM）组成。
8.时间T接线器的工作方式：如果SM的写入信号受定时脉冲控制，而读出信号受CM控制，我们称其为输出控制方式，即SM 是“顺序写入，控制读出”反之，我们称其为输入控制方式，即SM是“控制写入，顺序读出”。
9.话音存储器的数字电路实现原理：由存储器SM、写入与门、读出与门、或门、反相器等读/写控制电路组成。
10.T-S-T网络共有四种控制方式：出-入-入、出-出-入、入-出-出、入-入-出。
11.根据程控数字交换机所连接的设备，其接口可分为用户线侧接口（简称用户接口）和中继线侧接口（简称中继接口）两大类，二者又有模拟和数字之分。
《程控交换技术》复习内容《程控交换技术》期末考试考核办法题目的类型：填空题25分，每空1分选择题20分，每题2分，共10小题简答题、综合题55分第一章绪论要掌握的内容点：1、掌握“程控”和“布控”的概念，指出它们之间有什么区别。
2、掌握“综合业务数字交换（ISDN）”和“异步转移模式（A TM）”的概念。
3、理解几种主要的交换方式电路交换、报文交换和分组交换第二章多路复用技术要掌握的内容点：一、时分多路复用技术1、将多路信号进行复用的意义。
2、30/32路PCM帧结构第三章数字交换网络要掌握的内容点：1、理解数字交换机的系统结构。
2、数字交换网络（1）时分接线器（T型接线器）组成、工作方式及对应的工作原理（2）空分接线器（S型接线器）组成、工作方式及对应的工作原理（3）TST型接线器组成、工作方式及对应的工作原理；第四章数字交换系统的终端设备和控制设备1、理解数字交换系统的典型结构图2、理解用户线接口电路的七大主要功能：BORSCHT3、程控交换机的控制方式：集中控制方式、分散控制方式4、处理器间通信的方式：PCM信道、专用总线、令牌传输第五章呼叫处理的基本原理要求掌握的内容点：1、交换机发生状态迁移时，其迁移方向决定于：输入信息，当前状态，内部环境情况2、掌握呼叫接续的过程。
第六章话务基本理论1、话务的计算公式：A＝λ×S话务量的单位称作“爱尔兰”，用符号“E”或“Erl”表示。
2、爱尔兰公式：要求知道应用场合、以及用爱尔兰表求呼损。
第七章信令系统要掌握的内容点：1、信令的概念2、从信令的分类掌握不同信令。
如：随路信令和公共信道信令的区别3、NO.7信令系统的功能级结构总共分为三大部分：公共的消息传递部分（MTP）、信令连接控制部分（SCCP）、用户部分（UP）。
其中：MTP：由三个功能级组成：信令数据链路功能、信令链路功能和信令网功能，分别完成相当于OSI模型里面的第一层、第二层和第三层的作用。

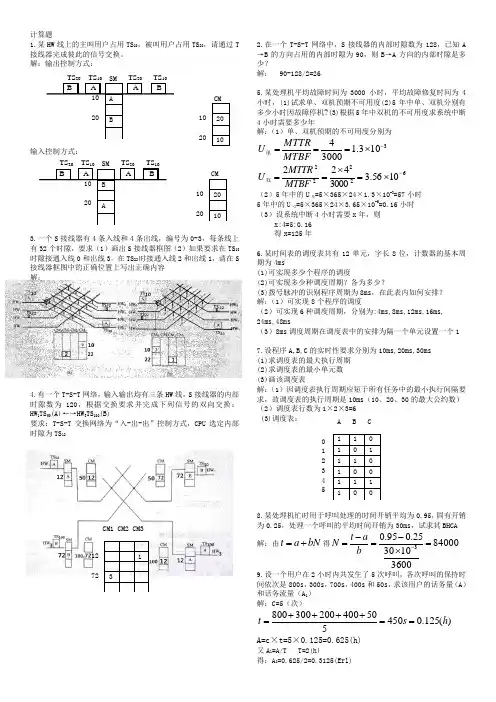

计算题1.某HW线上的主叫用户占用TS10，被叫用户占用TS20，请通过T 接线器完成彼此的信号交换。
解：输出控制方式：输入控制方式：3.一个S接线器有4条入线和4条出线，编号为0-3，每条线上有32个时隙，要求（1）画出S接线器框图（2）如果要求在TS10时隙接通入线0和出线3，在TS22时接通入线2和出线1，请在S 接线器框图中的正确位置上写出正确内容解：4.有一个T-S-T网络，输入输出均有三条HW线，S接线器的内部时隙数为120，根据交换要求并完成下列信号的双向交换：HW1TS50(A)←→HW3TS100(B)要求：T-S-T交换网络为“入-出-出”控制方式，CPU选定内部时隙为TS12 2.在一个T-S-T网络中，S接线器的内部时隙数为128，已知A →B的方向占用的内部时隙为90，则B→A方向的内部时隙是多少？解： 90-128/2=265.某处理机平均故障时间为3000小时，平均故障修复时间为4小时，(1)试求单、双机预期不可用度(2)5年中单、双机分别有多少小时因故障停机?(3)根据5年中双机的不可用度求系统中断4小时需要多少年解：（1）单、双机预期的不可用度分别为3103.130004-⨯===MTBFMTTRU单622221056.33000422-⨯=⨯==MTBFMTTRU双（2）5年中的U单=5×365×24×1.3×10-3=57小时5年中的U双=5×365×24×3.65×10-6=0.16小时（3）设系统中断4小时需要x年，则x:4=5:0.16得x=125年6.某时间表的调度表共有12单元，字长8位，计数器的基本周期为4ms(1)可实现多少个程序的调度(2)可实现多少种调度周期？各为多少？(3)拨号脉冲的识别程序周期为8ms，在此表内如何安排？解：（1）可实现8个程序的调度（2）可实现6种调度周期，分别为:4ms,8ms,12ms,16ms,24ms,48ms（3）8ms调度周期在调度表中的安排为隔一个单元设置一个17.设程序A,B,C的实时性要求分别为10ms,20ms,30ms(1)求调度表的最大执行周期(2)求调度表的最小单元数(3)画该调度表解：（1）因调度表执行周期应短于所有任务中的最小执行间隔要求，故调度表的执行周期是10ms（10、20、30的最大公约数）（2）调度表行数为1×2×3=6(3)调度表：8.某处理机忙时用于呼叫处理的时间开销平均为0.95，固有开销为0.25，处理一个呼叫的平均时间开销为30ms，试求其BHCA 解：由bNat+=得840003600103025.095.03=⨯-=-=-batN9.设一个用户在2小时内共发生了5次呼叫，各次呼叫的保持时间依次是800s，300s，700s，400s和50s，求该用户的话务量（A）和话务流量（A1）解：C=5（次）)(125.0450550400200300800hst==++++=A=c×t=5×0.125=0.625(h)又A1=A/T T=2(h)得：A1=0.625/2=0.3125(Erl)10 20 SMAB 1020201010 20 SMBA10202010CM1 CM2 CM312 721312345A B C1 1 01 0 11 1 01 0 01 1 11 0 0B A A BTS TS TS TSB A A B10.某交换机1小时内共有480次用户呼叫，每次呼叫的平均保持时间为5分钟，求交换机承受的话务量。
电话通信于1876年由美国科学家贝尔发明。
最初的电话通信只能完成一部话机与一部话机的固定通信，这种仅涉及两个终端的通信称为点对点通信。
1878年，美国人阿尔蒙·B·史端乔提出了交换的设想，其基本思想是将多个终端与一个转接设备相连，当任何两个终端要传递信息时，该转接设备就把连接这两个用户的有关电路接通，通信完毕再把相应的电路断开。
我们称这个转接设备为交换机。
电信网仅有终端等硬件设备往往不能形成一个完善的通信网，还必须包括信令、协议和标准。
一台程控数字交换机主要由三部分组成：交换网络、处理机控制系统和接口电路。
交换网络可看成是一个有M条入线和N条出线的网络。
其基本功能是根据需要使某一入线与某一出线连通，提供用户通信接口之间的连接。
此连接可以是物理的，也可以是逻辑的。
接口电路分为用户接口电路和中继接口电路，其作用是把来自用户线或中继线的消息转换成交换设备可以处理的信号。
1937年，法国工程师Alec Reeres最早提出脉冲编码调制的概念。
1946年美国贝尔实验室实现了第一台PCM数字电话终端机。
在采用均匀量化时，量化的信噪比同码位数n成正比，即编码位数越多，信噪比越高，通信质量越好。
每增加一位码，信噪比可提高6 dB。
在采用A律的非均匀量化中，常选A＝87.6，此时其压缩特性与13折线压缩特性相似，因此简称13折线A律特性。
三阶高密度双极性码（HDB3码）是一种对极性交替翻转码（AMI码）改造处理后的线路码，它适合于远距离传输，常用于长途线路通信。
目前国际上有两种PCM体制：一种是由贝尔(BELL)公司提出，主要在北美各国和日本采用的24路PCM；另一种是欧洲邮电管理协会(CEPT)提出，主要在欧洲各国和中国等国家采用的30/32路PCM。
对于64 kb/s的基带PCM源而言，一次群系统等价于提供了32条独立的64 kb/s 信道，故30/32路一次群的位速率为2048 kb/s 。
《程控交换技术》复习内容一、1、电话通信的基本目标是实现用户间话音信号的传递。
2、构成电话网的三要素为终端设备、交换设备和传输设备。
3、电话交换技术发展的三个阶段为人工交换阶段、机电式自动交换阶段和程控交换阶段。
4、电话呼叫分为本局呼叫、出局呼叫、入局呼叫和转接呼叫5.自动电话交换机的发展经历了_步进制_、_纵横制_、_半电子_、_程控交换机_四个阶段。
6.呼损率就是交换设备未能完成的电话呼叫数量和___用户发出的电话呼叫数量__的比值。
7.ISDN是由___综合数字电话网____演变而成，它提供端到端的数字连接。
8.ISDN承载业务可分为___电路交换方式____承载业务和分组交换方式的承载业务。
9.异步转送方式(ATM)中信息被组成固定长度的信元在网络中_传送和交换___。
13.PCM32系统中，每帧包含__30___路话务信息。
10.程控交换机的中继模块是程控交换机与__传输设备____的接口设备。
11.程控交换机的控制系统冗余配置方案包括N+1备用，双重备用，主/被备用三种12.输出控制方式工作的S接线器的控制存储器中所存储的是_语音存储器的地址。
13.信令系统主要用来在用户终端设备与交换机之间、__交换机与交换机____之间传送有关的控制信息。
14.ISDN是由综合数字电话网演变而成，它提供__端到端____的数字连接。
15.异步转送方式(A TM)中信息被组成_固定____长度的信元在网络中传输和交换。
16.在电话交换中，发起呼叫请求的用户称为__主叫_____，接收呼叫的用户称为_被叫。
17．目前电话系统中常用的语音信号的数字化技术是脉冲编码调制（PCM）技术。
18．在PCM技术中，语音信号的数字化分为抽样、量化和编码三个过程，其中抽样频率通常采取 8000 H Z，量化级通常采用256级，编码位数为 8位。
19．在PCM30/32路时分多路复用系统中，一帧的话路容量为 30 路，一帧的传输速率为 2.048 Mbps，每个时隙的传输速率为 64 Kb/s，一帧的时间长度为 125 μs。
程控交换复习资料一、填空1电话交换机的基本组成分为和。
2、空分交换网络是由、和等元件部分组成。
3、编译是将量化后的信号电平值转换成。
4、话路系统的构成方式分为和。
5、AIM码的码元周期Ts是脉冲持续时间T的倍。
6、信号的幅度取值不受任何限制且与原信息准确对应，这种信号称。
7、控制话音存储器和接收信号存储器的写入。
8通常规定的交换系统中断累计时间，在20年内不得超过小时，平均每年不得超过分钟。
9、在交换系统中，为了提高系统的可靠性，保证电话能够不间断的连续工作，可对处理及采取：、、和三种双处理机结构。
10、在用户集线器里，若上行通道的T接线器是采用集中器，则下行通道的T接线器就必须采用。
11、按照控制存储器对话音存储器的控制关系，T接线器的工作方式有两种: 和方式。
12、周期级程序中各个程序的执行周期不同，对众多的周期级程序，需要用时间表来控制启动。
时间表是由时间计数器，和转移表组成。
13、我国电话网采用分级结构，共分五级；C1~C4级为，C5级是。
14、对程序的执行管理是将程序按实时要求的高低，分成三大类。
其中，由故障级中断启动，用时间表启动，基本级程序用队列启动。
15、程控交换机的控制系统一般可分为：和。
16、扫描程序可分为、、、等。
17、号盘话机拨号的接受由，，和组成。
18、带内单频脉冲线路信号采用的频率为。
二、选择题1、程控数字交换机的特点不包括？（）A通话质量差 B 提供新的服务项目C 便于维护管理，可靠性高2、 下列对抽样门电路的要求的叙述错误的一项是（）A 、开关速度要要足够快，每秒通断 6000次。
B 抽样门开通时导通电阻应趋向无穷小。
C 开关动作要很快，其过度时间应非常小。
D 开关灵敏度要高，即在较小的抽样脉冲功率下，能控制抽样门的开闭。
3、 一部接话机的频率为8KHZ ，由抽样及其抽样定理知道其8KHZ 的含义是指：（） A: 1秒钟进行12 5次的抽样，抽样时间为8ms 。
B: 1秒钟进行8K 次抽样，抽样时间为12 5us 。
程控交换__复习资料程控交换四．画图题1.画出模拟用户模块的基本组成框图并简要说明部分的功能。
模拟用户模块的基本组成框图如图所示，模拟用户模块由多个用户接口电路、一个由一级T接线器组成的交换网络和用户处理机组成。
各部分的基本功能是：·用户接口电路：与模拟用户线的接口，完成BORSCHT功能。
·一个由一级T接线器组成的交换网络，它负责话务量的集中和扩散。
·用户处理机：完成对用户电路、用户级T接线器的控制及呼叫处理的低层控制。
2．画出模拟用户接口电路的组成框图并简要说明模拟用户接口电路的基本功能。
模拟用户接口电路的组成框图下图所示，模拟用户接口电路的基本功能是：馈电；过压保护；振铃控制；监视；编译码和滤波；2/4线转换和提供测试接口。
3. 画出用户摘、挂机扫描程序的流程图并简要说明用户摘、挂机扫描程序的基本功能。
用户摘、挂机扫描程序的流程图如下图所示。
用户摘、挂机扫描程序的基本功能是：用户摘、挂机扫描程序由时钟级调度程序按一定周期调度运行，对用户线的状态进行监测，当发现用户线状态改变时将相应事件送入队列向用户线处理进程报告。
4．画出帧中继的帧格式并简要说明各部分的作用。
帧中继的帧格式如下图所示：标志段F用于帧的定界，数据链路连接标识DLCI主要用来标志同一通路上的不同的虚电路连接。
FECN置1表明与该帧同方向传输的帧可能受到网络拥塞的影响而产生时延。
BECN置1指示接收者与该帧相反方向传输的帧可能受到网络拥塞的影响而产生时延。
当DE置1，表明在网络发生拥塞时，为了维持网络的服务水平，该帧与DE为0的帧相比应先丢弃。
信息字段I包含用户数据，FCS是错误检测码。
5．画出ISUP一次成功的电路交换呼叫的信令传送流程图。
ISUP一次成功的电路交换呼叫的信令传送流程图如下图所示6．画出正常的市话呼叫接续时TUP至ISUP的信令配合图正常的市话呼叫接续时TUP至ISUP的信令配合图如下7．画0出ATM信元的结构。
一、单选题（20题）二、填空（20空）三、判断（10题）四、名词解释（4题）五、问答题（3题）程控交换复习大纲一、单选题（20题）1.时间接线器（T接线器）的输出控制方式是怎样的？顺序写入，控制读出。
时间接线器的输入控制方式是怎样的？控制写入，顺序读出（八字口诀）2.号码分析程序由什么方法启动？（故障中断、时钟中断、时间表、队列？）号码分析程序属基本级程序，由队列启动。
3.数字交换机的用户接口的馈电电压一般为多少？一般采用-48V或-60V的直流电源供电4.交换机软件中号码分析程序的任务是什么？解：号码分析程序分为号码预译（作用：选择路由）和完全号码分析（选择局向）5.若多输入多输出T交换网络复接8条PCM一次群线路（从HW0到HW7），则线路HW3上的TS13位于复用后母线上的哪个编号的时隙（时隙编号从0开始）总时隙号=母线上的时隙号*8+母线号13×8+3=1076.摘、挂机扫描程序是什么级别的程序？周期级程序7.程控交换机的呼叫处理软件的输入处理功能是什么？（收集话路设备的有关状态变化和信息）8.在产生数字信号音的时候，如何确定单音频或双音频信号的采用时长，采样周期，以及采样点数。
比如若要产生1380Hz和1620Hz的双音频数字信号音，总共需要多少存储单元？对1380Hz的信号要重复采样多少个周期？（P165）设要产生700Hz和900Hz的双音频信号。
首先，需要找到一个重复周期T，使其刚好成为上述两个频率信号周期的整数倍，同时也是采样周期125us的整数倍。
即要满足：T700×m＝T900×n＝T8000×p＝T或者：m/700=n/900=p/8000=T为了求出m、n、p和T，应该先出700Hz、900Hz和8000Hz的最大公约数，得100Hz，所以T ＝1s/100=10ms，m＝7，n＝9，p=80，即要求对700Hz的信号连续采样7个周期，对900Hz的信号连续采样9个周期，采样时间10ms，共产生80个样本点，需要80个存储单元。
程控交换技术复习资料一、填空题1、电信网交换技术分为哪几种基本技术，各有和特点？电信网交换技术分为电路交换和分组交换；电路交换的特点如下：○通信过程需要经过呼叫，连接建立，信息传输，连接释放过程。
○信息的传输时延小，传输延时固定不变。
○信息在通路中“为透明”传输，交换机对信息不储存，不分析，不处理，而是原封不动地传送。
交换机处理的开销少，信息传输的效率较高。
○电路资源被通信双方独占，电路利用效率低。
○由于存在呼叫建立连接和连接释放过程，电路的接续时间较长，当通信时间较短时，网络利用率低。
○存在呼损；即可能出现由于被叫方忙或通信网络负担过重而呼叫不同的情况。
○要求通信双方在信息传输速率，编码格式，同步方式，通信协议等方面要完全兼容，也就限制了不同速率，不同编码格式，不同通信协议终端之间的通信。
分组交换分为数据报方式和虚电路方式特点如下：○发送终端将要发送的报文划分成多个较短的，格式化的分组，然后接入网络节点（交换机，或路由器）；采用存储——转发方式传输，每个分组含有目的地址，分组序列号，协议信息等，网络节点将分组逐步地发送到接收终端。
数据报方式中分组交换机对每个分组独立地寻找路径，一份报文中的多个分组可能沿着不同的路径到达目的地，因而需要在目的地对分组重新排序，还原成报文。
虚电路方式中，用户在开始传输数据前，通过网络建立逻辑连接（虚电路），而不是物理连接。
一旦连接建立，用户发送以分组为单元的数据，将顺序通过连接的路径，经网路到达目的地。
由于各分组在网络中是按规定的路径和发送的顺序传输的，因而不需要在目的地重新对分组排序。
通信完成后，用户就立即释放连接。
○分组交换网络能在不同速率，不同编码方式，不同协议的数据终端之间提供灵活的通信环境；○网络负荷较轻时，信息传输延时较小，时延变化范围不大，能够较好的满足计算机通信的要求。
○在一条物理线路上实现资源共享，线路利用率高。
○可靠性高。
分组传输可以在传输链路的节点中分段进行差错校验，使得信息在分组交换网中传输的差错率大为降低。
由于分组通信的路由是可变的，当网络设备发生故障时，分组可主动避开故障点，故分组通信具有可靠性高的特点。
○分组交换与电路交换相比，传输效率较低。
因为对报文进行分组，对每个分组要附加目的地址，分组编号，校验码段，附加控制信息的，等，这样发送的数据除了有效数据，还要有附加的分组控制信息。
造成传输效率降低。
○技术实现复杂；分组交换机对各种类型的分组进行分析处理，为分组选择路由，为用户提供速率，编码方式和通信协议的变换，为网络维护提供必要的信息。
要求交换机有较高的处理能力。
○时延较大。
2、面向连接网络和无连接网络之间的差别为：○面向连接的网络对每次通信总要经过建立连接，传输信息，释放连接三个阶段，而无连接网络并不为每次通信过程建立连接和拆除连接。
○面向连接网络中的每个节点必须为每个每个呼叫选路，一旦确定连接建立，路由中各节点需要为接下来进行的通信维持连接状态。
无连接网络中的每个节点必须为每个传送的分组独立选路，但节点不需维持连接状态。
○用户信息量较大时，面向连接方式通信效率高，反之，使用无连接方式要好一些。
3、A TM交换技术是面向连接的分组交换技术，在用户发送信息前，需要先建立连接，在传输信息，然后拆除连接，与电路交换方式类似，其连接不是物理连接，而是一种虚连接。
采用固定长度的信源作为复用，传输和交换的基本单元。
信源实际上就是长度很短的分组，只有53个字节，其中前5个字节称为信头，其余48字节为净载荷。
采用很短的信元可以减小节点的缓冲器容量及排队延时和时延抖动，同时有利于简化交换控制和缓冲管理。
ATM支持语音，数据，图像等各种低速和高速业务。
ATM采用的是异步时分交换技术，而电路交换机采用的是同步时分交换技术。
4、电路交换的发展有机电式交换机，模拟程控交换机，数字程控交换的三个发展阶段。
数字程控电路交换采用同步时分交换技术传输语音，对每路语音的采样速率为8000Hz，在E1中，每帧周期为125us，分32个时隙，在中继线上，除了第0和16时隙外，每个时隙可以传输一路语音数据，第0时隙为帧同步信号，第16时隙为传输信令通道。
每个时隙在帧中的位置就是语音数据的地址信息。
数字同步交换技术有时间交换方式和空间交换方式，时间交换是输入数据与输出数据之间的时隙位置进行交换，空间交换是输入数据与输出数据的时隙位置不变，只交换空间位置。
时间交换分为顺序写入控制读出，控制写入顺序读出两种方式，空间交换分为输入控制和输出控制两种方式。
5、数字程控交换网路的信令包括用户信令，局间信令，信令的传输方式有随路方式和共路方式，随路方式是信令部分或全部在话音通道（时隙）传输，信令的传输，处理与其服务的话路的关系是严格对应、关联，不构成集中传输多个话路的通道，因此不能构成与话路相独立的信令网络。
共路信令把传输语音信道与信令通道分开，把若干条话路的各种信令集中在一条信道上传输。
二计算题1、对于下图所示的交换器网络，假设每根进线的话务量为0.2erl，画出网路的信道图，计算交换网络的阻塞率。
阻塞率Bt=（1-0.82）102、交换机中的号码分析功能是根据用户号码查找到用户在交换机的物理地址，并以此找到用户数据。
如果交换机的合法号码为0,10—80；试问需要多少个号码分析表分析表。
需要9个表，第一位一张表，最后一位8张表。
表格如下：表头指针3下图为时间扩张器，顺序写入控制读出方式，输入和输出均为PCM E1 2048Kbit/s 32时隙，如果将输入第ICH1的语音a交换到输出第OCH9的第TS22时隙，那么a写入到SM 中哪一个单元，在CM中如何填写控制数据？如果是控制写入顺序读出的方式，SM和CM 的存储单元各为多少？a写入到SM中的那个单元，CM如何填写？解：顺序写入控制读出方式：A写入SM的地址为：addr=8×11+1=89；在CM的地址addr=16×22+9=361中写入89控制写入顺序读出方式：SM存储单元容量为512字节，CM为256个单元，每个单元至少为9位；SM的写入地址为addr=16×22+9=361CM的写入地址为addr=8×11+1=89 写入内容为361ODH0ODH9ODH1501511SMCM4、下图为时间集中器，为顺序写入控制读出方式，输入和输出均为PCM E1 2048Kbit/s 32时隙，如果将输入第ICH1的ＴＳ１１时隙的语音Ａ交换到输出ＯＣＨ２的ＴＳ２２，那么a 写入到SM 中哪一个单元，在CM 中如何填写控制数据？如果是控制写入顺序读出的方式，SM 和CM 的存储单元各为多少？a 写入到SM 中的那个单元，CM 如何填写？IDH0IDH1IDH7ODH0ODH2ODH401128SMCM解：顺序写入控制读出方式：A 写入SM 的地址为：addr=8×11+1=89； 在CM 的地址addr=４×22+２=９０中写入89 控制写入顺序读出方式：SM 存储单元容量为１２８字节，CM 为256个单元，每个单元至少为７位； SM 的写入地址为addr=４×22+２=９０CM 的写入地址为addr=8×11+1=89 写入内容为９０５、下图为一简单的同步时分交换机，电话A 的时隙号为3，电话B 的时隙号为30；如果A 要与B 通话，语音存储器接续存储器应如何填写（顺序写入，控制读出方式和控制写入顺序读出方式两种）解：顺序写入控制读出方式：为了在用户A 与B 之间交换信息，A 的数据要在输出的时隙ST30出现，B 的数据要在输出时隙ST3出现；语音存储器中A 填入地址3，B 写入地址30， CM 中地址30中填写3，在3中填写30 即可。
控制写入顺序读出方式：为了在用户A 与B 之间交换信息，A 的数据要在输出的时隙ST30出现，B 的数据要在输出时隙ST3出现；在语音存储器中A 写入地址30中，B 写入地址3中，在接续存储器中地址3中填写30，在30中填写3 即可。
三、设计题1、为了实现PCM32时隙时分同步传输数字语音信号，采用INTEL2914电路，其发射PCM 信号时序如下：CLKx FSx Dx时钟信号8KHz 帧同步信号PCM 输出信号INTEL2914CLKx FSx DxZ b0 b1 b2 b3 b4 b5 b6 b7 Z其中： Z 为高阻态请设计出利用其实现PCM32时隙的控制时序电路原理性框图。
并确定时钟CLKx 的速率。
2. 交换机对于用户摘机挂机信号进行检测采用电平变化边沿检测，计算机对其进行定时周期性检测，请给出其检测算法。
摘机挂机0 0 0 0 0 1 1……………………………………………1 1 1 1 0 0 0前次数据LD0 0 0 0 0 1 1……………………………………………1 1 1 1 0 0 0上升沿CD&/LD0 0 0 0 0 1 0 0 0 0 0 0 0 0 0下降沿/CD&LD0 0 0 0 0 0 0 0 0 0 0 1 0 0 03.程控交换机在呼叫处理中，需要用到许多定时器，以控制呼叫进程，那么对于定时器应采取何方式实现？为什么？四、简答题1、简述软交换有哪些特点？答：高灵活性。
将应用层和控制层与核心网络层完全分开，有利于有效快速引入各类业务，大大缩短开发周期。
开放性。
架构中的网络部件采用标准协议进行互通，因此各部件之间即能独立发展，又能有机的组成有机的整体。
适用多种多用户。
可接入模拟用户，数字用户，移动用户，ASDL用户，宽/窄带IP用户。
强大的业务能力。
有开放的业务编程接口，第三方可根据自己的需要开发自己的业务。
2、软交换的主要功能是什么？媒体接入功能，呼叫控制功能，业务提供功能，互联互通功能，资源管理功能，认证和收费功能。
3、软交换网络的几种组网方案？宽带方案和窄带方案。
