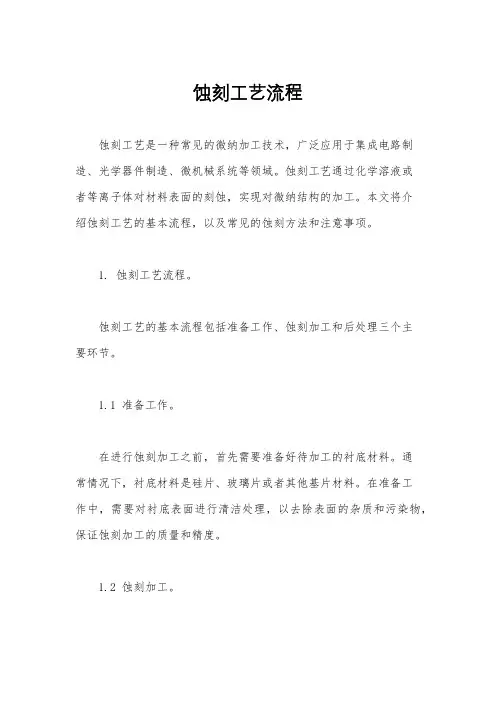

蚀刻工艺流程蚀刻工艺是一种常见的微纳加工技术,广泛应用于集成电路制造、光学器件制造、微机械系统等领域。
蚀刻工艺通过化学溶液或者等离子体对材料表面的刻蚀,实现对微纳结构的加工。
本文将介绍蚀刻工艺的基本流程,以及常见的蚀刻方法和注意事项。
1. 蚀刻工艺流程。
蚀刻工艺的基本流程包括准备工作、蚀刻加工和后处理三个主要环节。
1.1 准备工作。
在进行蚀刻加工之前,首先需要准备好待加工的衬底材料。
通常情况下,衬底材料是硅片、玻璃片或者其他基片材料。
在准备工作中,需要对衬底表面进行清洁处理,以去除表面的杂质和污染物,保证蚀刻加工的质量和精度。
1.2 蚀刻加工。
蚀刻加工是蚀刻工艺的核心环节,通过化学溶液或者等离子体对材料表面进行刻蚀,实现对微纳结构的加工。
蚀刻加工的关键是选择合适的蚀刻溶液或者蚀刻气体,控制加工时间和温度,以及保证加工过程中的稳定性和一致性。
1.3 后处理。
蚀刻加工完成后,需要对加工后的样品进行后处理。
后处理工作包括清洗去除残留的蚀刻溶液或者蚀刻气体,以及对加工表面进行保护处理,防止表面氧化或者其他不良影响。
2. 常见蚀刻方法。
蚀刻工艺根据加工原理和加工方法的不同,可以分为干法蚀刻和湿法蚀刻两种基本方法。
2.1 干法蚀刻。
干法蚀刻是利用等离子体或者化学气相反应进行刻蚀的一种加工方法。
干法蚀刻具有加工速度快、加工精度高、污染少等优点,广泛应用于集成电路制造和光学器件制造等领域。
2.2 湿法蚀刻。
湿法蚀刻是利用化学溶液对材料表面进行刻蚀的一种加工方法。
湿法蚀刻具有操作简单、成本低廉等优点,适用于对材料表面进行精细加工和微纳结构加工。
3. 注意事项。
在进行蚀刻工艺时,需要注意以下几个方面的问题:3.1 安全防护。
蚀刻工艺涉及到化学溶液和气体的使用,操作人员需要做好相应的安全防护工作,避免接触有害物质对人体造成伤害。
3.2 设备维护。
蚀刻设备需要定期进行维护保养,保证设备的稳定性和加工精度。
3.3 加工参数。

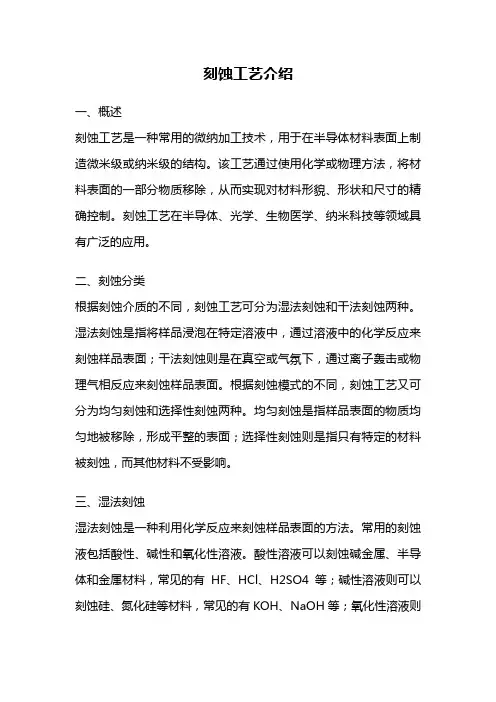

刻蚀工艺介绍一、概述刻蚀工艺是一种常用的微纳加工技术,用于在半导体材料表面上制造微米级或纳米级的结构。
该工艺通过使用化学或物理方法,将材料表面的一部分物质移除,从而实现对材料形貌、形状和尺寸的精确控制。
刻蚀工艺在半导体、光学、生物医学、纳米科技等领域具有广泛的应用。
二、刻蚀分类根据刻蚀介质的不同,刻蚀工艺可分为湿法刻蚀和干法刻蚀两种。
湿法刻蚀是指将样品浸泡在特定溶液中,通过溶液中的化学反应来刻蚀样品表面;干法刻蚀则是在真空或气氛下,通过离子轰击或物理气相反应来刻蚀样品表面。
根据刻蚀模式的不同,刻蚀工艺又可分为均匀刻蚀和选择性刻蚀两种。
均匀刻蚀是指样品表面的物质均匀地被移除,形成平整的表面;选择性刻蚀则是指只有特定的材料被刻蚀,而其他材料不受影响。
三、湿法刻蚀湿法刻蚀是一种利用化学反应来刻蚀样品表面的方法。
常用的刻蚀液包括酸性、碱性和氧化性溶液。
酸性溶液可以刻蚀碱金属、半导体和金属材料,常见的有HF、HCl、H2SO4等;碱性溶液则可以刻蚀硅、氮化硅等材料,常见的有KOH、NaOH等;氧化性溶液则可以刻蚀金属和半导体,常见的有HNO3、H2O2等。
湿法刻蚀的优点是刻蚀速度快,刻蚀深度可控制,适用于大面积的刻蚀加工。
然而,湿法刻蚀的缺点是刻蚀剂对环境有一定的污染,并且刻蚀后需要进行清洗和处理。
四、干法刻蚀干法刻蚀是一种在真空或气氛中进行的刻蚀工艺,常用的刻蚀方式包括物理刻蚀和化学气相刻蚀。
物理刻蚀是利用离子轰击的方式来刻蚀样品表面,常用的设备有离子束刻蚀机和反应离子刻蚀机。
离子束刻蚀机通过加速和聚焦离子束,使其撞击样品表面,将表面物质溢出,从而实现刻蚀效果;反应离子刻蚀机则是将离子束与气体反应,生成化学反应产物,再通过气体流动将产物带走。
化学气相刻蚀是通过将刻蚀气体引入到反应室中,使其与样品表面发生化学反应,从而刻蚀样品表面。
干法刻蚀的优点是刻蚀速度快,刻蚀深度可控制,适用于高精度的刻蚀加工。
然而,干法刻蚀的缺点是设备复杂、昂贵,需要对真空系统进行维护和操作。
刻蚀工艺发展历程刻蚀工艺是一种常用的微纳加工技术,通过控制化学反应或物理过程,将材料表面的部分物质去除,从而得到所需的结构和形状。
在微电子、光学、生物医学等领域都有广泛应用。
本文将从刻蚀工艺的起源开始,逐步介绍其发展历程。
一、起源与初期发展刻蚀工艺的起源可以追溯到20世纪初期。
最早的刻蚀方法是机械刻蚀,即使用机械设备进行刻蚀,如机械雕刻机。
这种方法虽然简单粗暴,但却被广泛应用于半导体和光学器件的制造中。
随着科学技术的进步,人们开始尝试利用化学方法进行刻蚀。
1927年,美国化学家R. W. Wood首次提出了化学刻蚀的概念,并成功地利用酸性溶液对金属表面进行了刻蚀。
这一发现开启了刻蚀工艺的新篇章。
二、湿法刻蚀的发展在20世纪中叶,随着半导体工业的兴起,湿法刻蚀成为主流。
湿法刻蚀是利用酸性或碱性溶液对材料表面进行刻蚀。
最早的湿法刻蚀方法是浸泡刻蚀,即将待刻蚀的材料浸泡在溶液中,通过溶液与材料表面的化学反应来实现刻蚀。
随着对刻蚀工艺的深入研究,人们逐渐发现了湿法刻蚀的一些局限性,如刻蚀速率低、刻蚀精度不高等。
为了解决这些问题,人们开始探索新的湿法刻蚀方法。
1950年代,美国贝尔实验室研究人员发现,通过加热溶液可以显著提高刻蚀速率,这就是热刻蚀。
热刻蚀利用高温加速化学反应速率,从而提高刻蚀速率和精度。
人们还发现了选择性刻蚀的方法。
选择性刻蚀是指在刻蚀过程中,只对特定材料或特定方向进行刻蚀,而不影响其他材料或方向。
这种方法广泛应用于半导体器件的制造中,可以实现微米级的精确刻蚀。
三、干法刻蚀的崛起随着微纳加工技术的发展,湿法刻蚀逐渐暴露出一些局限性,如溶液的浓度控制困难、污染问题等。
为了解决这些问题,人们开始研究干法刻蚀。
干法刻蚀是利用气体或等离子体进行刻蚀。
最早的干法刻蚀方法是离子束刻蚀,即利用高能离子束对材料表面进行刻蚀。
离子束刻蚀可以实现高速刻蚀和高精度刻蚀,但设备复杂、成本高,限制了其应用范围。
后来,人们发现了等离子体刻蚀的方法。

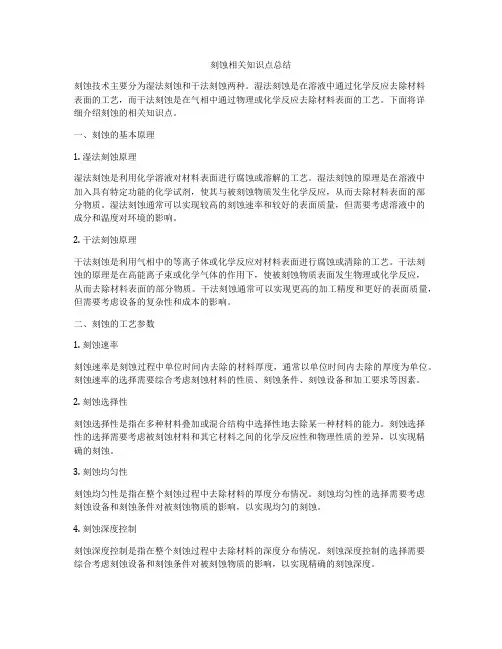

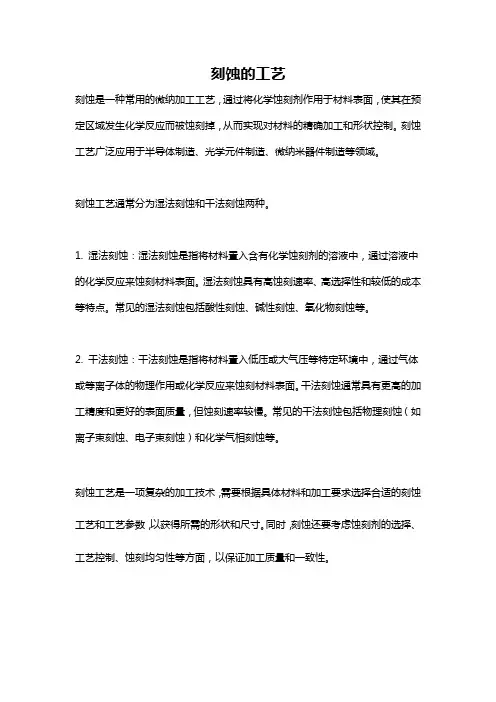

刻蚀相关知识点总结刻蚀技术主要分为湿法刻蚀和干法刻蚀两种。
湿法刻蚀是在溶液中通过化学反应去除材料表面的工艺,而干法刻蚀是在气相中通过物理或化学反应去除材料表面的工艺。
下面将详细介绍刻蚀的相关知识点。
一、刻蚀的基本原理1. 湿法刻蚀原理湿法刻蚀是利用化学溶液对材料表面进行腐蚀或溶解的工艺。
湿法刻蚀的原理是在溶液中加入具有特定功能的化学试剂,使其与被刻蚀物质发生化学反应,从而去除材料表面的部分物质。
湿法刻蚀通常可以实现较高的刻蚀速率和较好的表面质量,但需要考虑溶液中的成分和温度对环境的影响。
2. 干法刻蚀原理干法刻蚀是利用气相中的等离子体或化学反应对材料表面进行腐蚀或清除的工艺。
干法刻蚀的原理是在高能离子束或化学气体的作用下,使被刻蚀物质表面发生物理或化学反应,从而去除材料表面的部分物质。
干法刻蚀通常可以实现更高的加工精度和更好的表面质量,但需要考虑设备的复杂性和成本的影响。
二、刻蚀的工艺参数1. 刻蚀速率刻蚀速率是刻蚀过程中单位时间内去除的材料厚度,通常以单位时间内去除的厚度为单位。
刻蚀速率的选择需要综合考虑刻蚀材料的性质、刻蚀条件、刻蚀设备和加工要求等因素。
2. 刻蚀选择性刻蚀选择性是指在多种材料叠加或混合结构中选择性地去除某一种材料的能力。
刻蚀选择性的选择需要考虑被刻蚀材料和其它材料之间的化学反应性和物理性质的差异,以实现精确的刻蚀。
3. 刻蚀均匀性刻蚀均匀性是指在整个刻蚀过程中去除材料的厚度分布情况。
刻蚀均匀性的选择需要考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响,以实现均匀的刻蚀。
4. 刻蚀深度控制刻蚀深度控制是指在整个刻蚀过程中去除材料的深度分布情况。
刻蚀深度控制的选择需要综合考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响,以实现精确的刻蚀深度。
5. 刻蚀环境控制刻蚀环境控制是指在整个刻蚀过程中对刻蚀环境(如溶液中的成分、气相中的气体、温度和压力等)的控制。
刻蚀环境控制的选择需要考虑被刻蚀材料的特性和加工的要求,以实现良好的刻蚀效果。

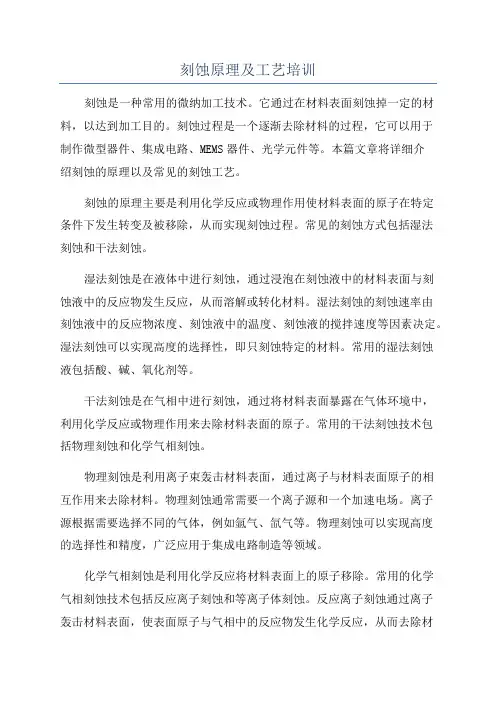

刻蚀原理及工艺培训刻蚀是一种常用的微纳加工技术。
它通过在材料表面刻蚀掉一定的材料,以达到加工目的。
刻蚀过程是一个逐渐去除材料的过程,它可以用于制作微型器件、集成电路、MEMS器件、光学元件等。
本篇文章将详细介绍刻蚀的原理以及常见的刻蚀工艺。
刻蚀的原理主要是利用化学反应或物理作用使材料表面的原子在特定条件下发生转变及被移除,从而实现刻蚀过程。
常见的刻蚀方式包括湿法刻蚀和干法刻蚀。
湿法刻蚀是在液体中进行刻蚀,通过浸泡在刻蚀液中的材料表面与刻蚀液中的反应物发生反应,从而溶解或转化材料。
湿法刻蚀的刻蚀速率由刻蚀液中的反应物浓度、刻蚀液中的温度、刻蚀液的搅拌速度等因素决定。
湿法刻蚀可以实现高度的选择性,即只刻蚀特定的材料。
常用的湿法刻蚀液包括酸、碱、氧化剂等。
干法刻蚀是在气相中进行刻蚀,通过将材料表面暴露在气体环境中,利用化学反应或物理作用来去除材料表面的原子。
常用的干法刻蚀技术包括物理刻蚀和化学气相刻蚀。
物理刻蚀是利用离子束轰击材料表面,通过离子与材料表面原子的相互作用来去除材料。
物理刻蚀通常需要一个离子源和一个加速电场。
离子源根据需要选择不同的气体,例如氩气、氙气等。
物理刻蚀可以实现高度的选择性和精度,广泛应用于集成电路制造等领域。
化学气相刻蚀是利用化学反应将材料表面上的原子移除。
常用的化学气相刻蚀技术包括反应离子刻蚀和等离子体刻蚀。
反应离子刻蚀通过离子轰击材料表面,使表面原子与气相中的反应物发生化学反应,从而去除材料。
等离子体刻蚀则是利用等离子体产生的高能反应物与材料反应来刻蚀材料。
化学气相刻蚀具有高速和均匀性的优点,被广泛应用于光学元件、显示器件等领域。
除了刻蚀原理外,刻蚀工艺也是刻蚀技术中非常重要的一环。
刻蚀工艺包括刻蚀装备、刻蚀参数的选择以及刻蚀后的处理等。
刻蚀装备通常包括刻蚀机、进气装置、抽真空装置等。
不同的刻蚀装备适用于不同的刻蚀工艺,例如湿法刻蚀需要具备湿法刻蚀槽、搅拌器等设备,而干法刻蚀需要具备加速电场、离子源等设备。

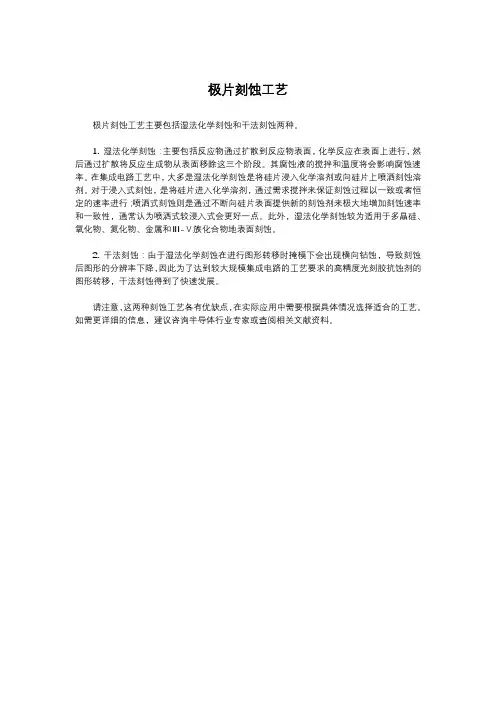

极片刻蚀工艺
极片刻蚀工艺主要包括湿法化学刻蚀和干法刻蚀两种。
1. 湿法化学刻蚀:主要包括反应物通过扩散到反应物表面,化学反应在表面上进行,然后通过扩散将反应生成物从表面移除这三个阶段。
其腐蚀液的搅拌和温度将会影响腐蚀速率。
在集成电路工艺中,大多是湿法化学刻蚀是将硅片浸入化学溶剂或向硅片上喷洒刻蚀溶剂。
对于浸入式刻蚀,是将硅片进入化学溶剂,通过需求搅拌来保证刻蚀过程以一致或者恒定的速率进行;喷洒式刻蚀则是通过不断向硅片表面提供新的刻蚀剂来极大地增加刻蚀速率和一致性,通常认为喷洒式较浸入式会更好一点。
此外,湿法化学刻蚀较为适用于多晶硅、氧化物、氮化物、金属和Ⅲ-Ⅴ族化合物地表面刻蚀。
2. 干法刻蚀:由于湿法化学刻蚀在进行图形转移时掩模下会出现横向钻蚀,导致刻蚀后图形的分辨率下降,因此为了达到较大规模集成电路的工艺要求的高精度光刻胶抗蚀剂的图形转移,干法刻蚀得到了快速发展。
请注意,这两种刻蚀工艺各有优缺点,在实际应用中需要根据具体情况选择适合的工艺。
如需更详细的信息,建议咨询半导体行业专家或查阅相关文献资料。
硅片工艺程集成电路工艺之MaterialsIC Fab Metallization CMP Dielectric deposition TestWafers刻蚀Thermal Processes MasksImplantEtch PR stripPackagingPhotolithography DesignFinal Test刻蚀1、基本介绍 2、湿法刻蚀 3、干法刻蚀 4、刻蚀工艺刻蚀的定义 基于光刻技术的腐蚀:刻蚀 湿法称腐蚀?干法称刻蚀? 将光刻胶上的IC设计图形转移到硅片 表面 腐蚀未被光刻胶覆盖的硅片表面,实 现最终的图形转移 化学的,物的或者两者的结合栅极光刻对准栅极光刻掩膜光刻胶 多晶硅STI P-WellUSG栅极光刻曝光Gate Mask显影/后烘/检验Photoresist Polysilicon STI P-Well USG STIPR Polysilicon USG P-Well多晶硅刻蚀(1)Polysilicon多晶硅刻蚀(2)Gate Oxide PolysiliconPR STI P-Well USG STIPR USG P-Well去除光刻胶Gate Oxide Polysilicon离子注入Gate Oxide Dopant Ions, As Polysilicon+STI P-WellUSGSTIn+ P-Welln+USG Source/Drain快速热退火Gate Oxide Polysilicon Gate 刻蚀术语Etch rate 刻蚀速 Selectivity选择比 Etch uniformity均匀性 Etch profile侧墙轮 Wet etch湿法刻蚀 Dry etch干法刻蚀 Endpoint 终点检测STIn+ P-Welln+USG Source/Drain刻蚀速率刻蚀速是指单位时间内硅片表面被刻蚀的材 去除d0刻蚀速率刻蚀后膜厚的变化 刻蚀速 = 刻蚀时间 PE-TEOS PSG 膜,在 22 °C 6:1 BOE 中湿刻1分钟, 刻蚀前, d = 1.7 μm, 刻蚀后, d = 1.1 μm 17000-11000 ----------------1Δdd1刻蚀前Etch Rate =刻蚀后Δdt (/min)Δd = d0 - d1 () 是材膜厚的变化, t 刻蚀时间 (分)ER == 6000 /min均匀性 刻蚀的均匀性是衡刻蚀工艺 在硅片内和硅 片间的可重复性 刻蚀本身的均匀性和材膜厚的均匀性 特征尺寸的负载效应(loading effect) 通常用标准偏差来定义 同的定义给出同的结果非均匀性标准偏差测N 点σ=( x1 x ) 2 + ( x2 x ) 2 + ( x3 x ) 2 + + ( x N x ) 2 Nx=x1 + x 2 + x3 + + x N N非均匀性表达式刻蚀的非均匀性(NU)可由下 面的公式计算(称为Max-Min uniformity, 适用于超净厂房的作业)NU(%) = (Emax - Emin)/ 2Eave Emax = 测量到的最大刻蚀速率 Emin = 测量到的最小刻蚀速率 Eave = 刻蚀速率平均值选择比 Selectivity 选择比是同的材的刻蚀速的比值 在有图形的刻蚀中是非常重要的 对下层材质和光刻胶的选择性 E1 S= BPSG 对 Poly-Si的选择比: E2PR BPSG Poly-Si Si Gate SiO2 E2 PR BPSG Poly-Si Si E1选择比SelectivityEtch rate 1 Selectivity = Etch rate 2 对于PE-TEOS PSG 膜刻蚀速是 6000 /min, 对于硅的刻蚀速是30 /min, PSG 对 silicon6000 Selectivity = ----------------30刻蚀1、基本介绍 2、湿法刻蚀 3、干法刻蚀 4、刻蚀工艺= 200: 1湿法刻蚀 化学溶液溶解硅片表面的材质 刻蚀后产品是气体,液体或是可溶解在刻 蚀溶液中的材质。
三个基本步骤:腐蚀,清洗,干燥。
蚀刻剂浸泡 去离子水清洗 旋转甩干湿法刻蚀-2 纯化学性工艺,各向同性的侧壁形貌,高选 择比 在特征尺寸大于3微米时曾被广泛应用于IC制 造业。
目前已被干法(等离子)刻蚀取代。
仍被应用在先进的IC厂– 硅片的清洗 – 无图形的薄膜去除,如氮化硅和钛的去除。
– 测试硅片的薄膜去除和清洗。
– 应用于 CVD膜质的控制 (缓冲氧化层刻蚀剂或 BOE)二氧化硅的湿法刻蚀 氢氟酸溶液 (HF),极高的选择比。
通常用缓冲剂或去离子水稀释减少刻蚀速 SiO2 + 6HF → H2SiF6 + 2H2O 广泛的应用于 CVD长膜质控制 BOE: Buffered oxide etch缓冲氧化层腐蚀液 NH4F (6Vol 40%) : HF(1Vol 49wt%) BSG > CVDSiO2 > 热SiO2 > PSG?硅或多晶硅的湿法刻蚀 硅刻蚀通常使用混合的硝酸 (HNO3) 和氢 氟酸(HF)。
HNO3氧化硅的同时,氢氟酸移去氧化硅。
去离子水或乙酸可作为稀释剂,低刻蚀 速。
Si + 2HNO3 + 6HF → H2SiF6 + 2HNO2 + 2H2O腐蚀速强依赖掺杂浓以及腐蚀液配比氮化硅的湿法刻蚀 热 (150 to 200 °C) 磷酸 H3PO4溶液。
对硅、二氧化硅有高选 择比。
应用于 LOCOS 和 STI 氮化硅去除。
Si3N4 + 4 H3PO4 → Si3(PO4)4 + 4NH3铝的湿法刻蚀 80% 磷酸, 5% 乙酸, 5% 硝酸, 和 10 % 水 加热溶液 (42 to 45°C) 硝酸使铝氧化, 同时磷酸移除被氧化的 铝。
. 乙酸减低硝酸的氧化速。
钛的湿法刻蚀 1:1 双氧水 (H2O2) 和酸 (H2SO4) 混 合溶液。
H2O2将钛氧化成 TiO2 H2SO4 和 TiO2 反应同时移除它 H2O2将硅和硅化物氧化 成 SiO2 H2SO4 和 SiO2反应n+ nTi自对准钛硅化物的形成Ti TiSi2Polysilicon gatePolysilicon gateTiSi2TiSi2 Polysilicon gateTiSi2Gate oxidenn+nn+Gate oxidenn+n+n-Gate oxidenn+钛淀积硅化物退火湿法去除钛化学溶液的危险性 HF 、H3PO3、HNO3 侵蚀、氧化、特殊的危害 HF : 即使接触也会感觉到 损伤骨头,中和钙 剧疼痛 要心存侥幸. 视IC工厂中所有 未知的溶液为HF.湿法刻蚀的优缺点 高选择比。
相对宜的 设备。
批处,高 产出。
各向同性的形貌 能形成3微米以下的图形 化学剂用大 化学剂的危害性刻蚀1、基本介绍 2、湿法刻蚀 3、干法刻蚀 4、刻蚀工艺干法刻蚀 主要为等离子体刻蚀 等离子体中含有高活性自由基和离子 自由基具有强的氧化性 离子具有一定的动能 仅用活性自由基的纯化学刻蚀:PE 同时化学和物反应:RIE 目前大部分图形刻蚀都采用RIEEtch Bias Etch Profile Etch rate Selectivity Equipment cost Throughput Chemical usage干湿法刻蚀的比较Wet Etch Unacceptable for < 3μm Isotropic High High Low High (batch) High Dry Etch Minimum Anisotropic to isotropic, controllable Acceptable, controllable Acceptable, controllable High Acceptable, controllable Low干法刻蚀的三种方式化学 (PE,用活性自由基) 物(IBE,用赋能离子) 化学+物(RIE,同时用 活性自由基和离子) 化学方式纯化学反应 反应产物是气体 高选择比 各向同性的形貌 如:– 干法去胶 – LOCOS 和STI 的氮化硅去除物理方式 物反应:从表面移走材 惰性离子如Ar+轰击表面进溅射 等离子体工艺 各向异性形貌 低选择比 如:– 氩溅射刻蚀 物理/化学混合方式 (反应离子刻蚀 (RIE) )结合物和化学的刻蚀 等离子体:离子轰击加上自由基反应 名字的误导, 应该称为离子辅助刻蚀 (IAE) 高速可控的刻蚀速 各向异性可控的形貌 好的可控的选择比 在8英寸厂所有的图形刻蚀都使用RIE工艺。
。
