校准一氧化碳检测报警器操作规范1.适用范围一氧化碳检测报警器的校准。
2.依据文件JJG915-2008 一氧化碳检测报警器检定规程。
3.计量标准及配套设备计量标准：一氧化碳气体标准物质。
配套设备：流量控制器、秒表、高纯氮气。
4.检测环境室外或通风良好的实验室内。
温度：0～40℃相对湿度：≤85℃5.校验人员必须熟悉煤气特性及煤气中毒救护知识，经过专业培训持证上岗。
6.检测、调修搬运设备、仪器必须有2人以上在一起工作，起到互相监护作用。
7.利用测量仪表在使用前后检查盛装煤气容器是否有泄漏现象，在确保无泄漏状态下，方可使用或存放。
8.禁止穿带钉的鞋和化纤衣物工作。
9.作业人员及监护人员必要时可配备（使用）氧气呼吸器或通风式防毒面具。
10.远离热源，避免阳光直射密闭的一氧化碳压力容器。
工作场所应设置在室外或通风良好的实验室内。
应站在上风操作仪器、设备。
如出现大量煤气泄漏现象，应立即关闭供气系统，停止检测工作并报告上级处理。
减压阀、流量计、标气罩等所有的连接部位，要连接可靠无泄漏。
11.均匀操控阀炳，严禁磕碰产生火花。
12.外观检查12.1检查标准气体是否在有效期内，如不在有效期内一律不准使用。
12.2检查待校验仪器的通用技术要求12.3仪器应标明制造单位名称、仪器型号和编号、制造日期、计量器具制造许可证标志及编号，附件应齐全，并附有说明书。
（新仪器首次检查此项是必须项）12.4仪器的显示应清晰完整。
各调节部件应能正常工作，各紧固件应无松动。
12.5仪器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显的颜色不均和剥落。
12.6扩散式仪器应附有专用的检定罩。
12.7仪器开机后声或光报警应显示正常。
15.仪器的调整15.1 按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。
15.2检测仪器时，连接标准气.流量控制器和被校仪器，根据待测仪器采样方式的不同，使用流量控制器控制标准气体的流量。

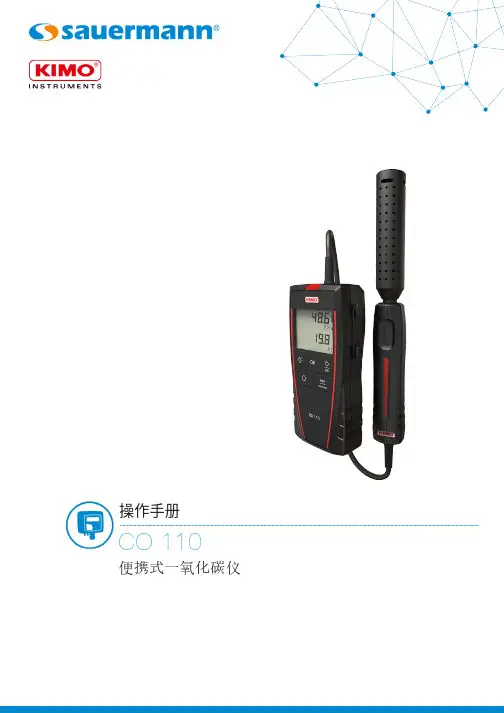

操作手册CO110便携式一氧化碳仪1.注意事项请在使用本产品前, 详细阅读本操作手册, 且熟悉本产品的使用操作。
请将操作手册和本产品一同存放, 方便在您需要时可随时对照查阅。
1.1 避免产品损坏或使用人员受伤:►不可将测量仪或探头和溶剂储存。
►不可在有电设备附近或上面使用测量仪或探头。
1.2 产品保修有效/ 安全须知声明:►本产品仅可在技术规格中的量程内进行测量。
►不可使用外力破坏本产品, 并依照本操作手册中的方式使用本产品。
►依照本产品技术规格内的主机或探头的操作温度范围内使用。
►除了更换测量仪的电池或操作手册中允许的部分外, 不可自行打开测量仪或探头外壳。
►产品如有任何损坏, 请与本公司售后服务部联系安排产品检修, 不可自行进行维修。
1.3 产品回收和处理声明:►将使用完的电池送至专门提供的废电池收集点回收。
►如本产品使用寿命结束后, 请将产品寄回本公司。
我们将依照WEEE (2002/96/CE) 相关规定并保护环境的方式处理您所寄回的产品。
1.4 产品用途:►KIMO 研发设计和生产的高精度便携式一氧化碳测量仪, 用于空气或中性气体的一氧化碳浓度和环境温度测量。
1.5 产品禁止使用:►本产品禁止用于防爆区域。
►本产品禁止用于医疗诊断。
2.产品介绍2.1 测量仪介绍2.2 按键说明(a)液晶显示屏:数字和图形液晶显示屏(b)ON / OFF 电源开关:开启电源或关闭电源ESC 键:回到上一层菜单选项(c)HOLD 键:测量值定格min / max 键:测量最小值或最大值(d)显示屏背光键:开启或关闭显示屏背光(e)菜单选项循环键:循环显示菜单的各个选项(f)OK 键:确认(a)液晶显示屏(b)ON / OFF 电源开关ESC 键(c)HOLD 键min / max 键(d)显示屏背光键(e)菜单选项循环键(f)OK 键MAX MINAVG 3.1 开启电源按下键开启测量仪,初始化时显示仪器型号, 热机5秒倒数后进入测量模式。
北京卓安科贸有限责任公司CTH1000B型便携式一氧化碳检测仪CTH1000B Type protable CO detector使用说明书Instruction manual产品执行标准：Q/HRZHA001-2008使用说明书出版日期2008年03月01日CTH1000B型便携式一氧化碳检测仪使用说明书一．用途本使用说明书适用于CTH1000B型便携式一氧化碳检测仪（以下简称仪器）。
仪器适用于煤矿井下作业环境中一氧化碳气体浓度的测定和报警。
仪器防爆形式：矿用本质安全型。
仪器防爆标志为ExibI。
具有操作简单明了、体积小、携带方便、精度高、价格便宜等特点。
仪器应能适应下列环境大气条件：________ 工作温度：0℃~+ 40℃________ 相对湿度：≤98%RH（+25℃）________ 大气压力：80~116kPa________ 贮存温度：-40℃~+60℃________ 风速：≤8m/s________ 具有甲烷爆炸气体的井下警示：当仪器使用环境条件超出上述使用条件时，可能会造成仪器误差增大。
当仪器长时间应用于-10℃以下环境时，有可能造成液晶损坏！二．测量原理仪器采用电化学传感器，其结构由电解液中的三个电极构成（见图1）。
Figure 1. Simplified diagram of a sensor and potentiostat circuit工作电极的工作信号经过U2转化为电压信号，电路同时保持工作电极的电压处于其偏压之下，线路中运放U1在对电极产生一电压信号，该信号与工作电极电流信号一致。
同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差。
三．型号定义C T B 1000 X 便携式测量范围：0~1000×10-6报警功能一氧化碳测定器四．技术指标测试气体一氧化碳（CO）测定原理定电位电解方式测试范围CO：0~1000×10-6指示精度CO：0~100×10-6：±（1.5+2.0%真值）CO：100~500×10-6：±4.0%真值CO：500~1000×10-6：±10.0%真值报警设定值0~200×10-6（可调）报警精度±1×10-6报警声级强度> 75db(距蜂鸣器1米远处)报警光能见度> 20米（黑暗中）响应时间< 40秒（流量100ml/min）工作温度范围0 ~ 40 ℃储存温度-20 ~ +60 ℃相对湿度≤98%RH（+25 ℃）传感器使用寿命≥2年仪器连续工作时间≥100小时外形尺寸128mm×56mm×28mm重量200克电池型号9V叠层电池一节最高开路电压U0：9伏仪器工作电流：< 5mA（无报警时）最大短路电流I0 2.0A报警工作电流40mA五．使用方法：5．1仪器结构图：1.液晶显示器2.电路板3.光报警窗4.仪器前壳5.仪器后壳6.蜂鸣器7.发光管8.传感器9.视窗罩10.电池罩11.电池12.贴膜13.电路板14.调零、校准旋钮 15．金属挎5．2仪器显示器符号说明低电池指示符浓度指示符浓度值显示5．3 电池的安装与更换警告：电池的安装与更换请在非井下的安全场所进行！当长时间不用仪器时应取出电池。
CD17一氧化碳报警器说明书一、产品介绍本产品是一款智能语音型一氧化碳报警器，采用先进技术的超低功耗微控元件，内置语音芯片，LED数码管显示一氧化碳浓度。
报警时发出语音提示及“呜呜呜”报警声，报警同时发送无线信号给主机。
传感器应用了先进的电化学技术，具有信号稳定，灵敏度及精确度高等优点。
广泛适用于采油、冶炼、化工、市政、污水处理、电力、煤气、采矿、隧道施工、消防、仓储、造纸、制药、酿造、家居等多种需要检测有毒有害气体浓度的场所。
二、功能特点1、采用先进技术的超低功耗微控元件2、超高亮LED显示、液晶数字显示一氧化碳浓度（PPM）3、超小的体积、精巧的设计4、一键式智能操作5、传感器应用了先进的电化学技术6、两级两重报警（声、光）7、声光报警可清晰辨认8、操作真人语音提示，中文和英文可选9、低功耗设计，及独特的省电设计三、产品外观1、外观图（请按实物画）四、操作说明1、首次上电将一氧化碳报警器安装上3节7号电池，显示屏LED数码管显示000PPM.,电源指示灯及电池图标闪烁一下，同时语音提示“欢迎使用一氧化碳报警器”。
报警器工作在待机模式下时，电源指示灯25秒闪烁一次。
2、测试报警器按下测试键，LED显示000PPM，报警器会发出“呜呜呜”报警声，LED指示灯闪烁，同时发送无线信号2秒后语音提示“功能测试正常”，说明报警器在正常工作中。
3、报警器与主机对码报警器开机后，先将主机进入对码状态，再按一次报警器的测试键，发送一个无线信号，主机收到信号后提示对码成功后表示对码成功。
4、浓度显示一氧化碳报警器检测的一氧化碳浓度范围为000PPM~999PPM。
当PPM浓度低于100时，按下测试键会清除PPM数值，大于100时在报警点不会被清除。
5、报警当报警器检测到一氧化碳浓度在100PPM—200PPM之间时，就会语音提示“请注意，一氧化碳超标，请保持通风”。
当检测到一氧化碳浓度高于200PPM时，会语音提示“请注意，一氧化碳严重超标”，并发出“呜呜呜”报警声，LED指示灯闪烁，同时发送无线信号给主机。
固定一氧化碳报警器设置标准一氧化碳报警器是一种能够监测并报警有害气体一氧化碳的设备。
由于一氧化碳无色、无味，具有较强的毒性，一旦人体吸入过量的一氧化碳可能导致一氧化碳中毒，甚至危及生命。
因此，现代家庭、办公室、商业场所等都应该安装一氧化碳报警器来及时检测一氧化碳的浓度，一旦超过安全浓度，及时发出警报，提醒人们采取相应的措施或撤离现场以确保人身安全。
一氧化碳报警器的设置标准非常重要，只有按照标准合理设置，才能发挥其应有的作用，确保人们的安全。
下面我们来详细介绍一氧化碳报警器的设置标准。
针对家庭使用的一氧化碳报警器，其设置标准主要包括以下几个方面：1.安装位置：一氧化碳报警器的安装位置非常重要。
根据实际情况，一氧化碳报警器通常安装在活动区域附近，如客厅、卧室等人员经常活动的区域。
此外，厨房、燃气热水器等可能产生一氧化碳的地方也是安装报警器的重点区域。
安装高度一般建议在天花板和地面之间的两米左右，以便及时感知到空气中的一氧化碳浓度。
2.数量设置：根据不同的房屋面积和结构，需要设置适当数量的一氧化碳报警器。
一般来说，每个楼层至少应该设置一个一氧化碳报警器。
如果是多层楼房，每层需要至少一个，保证在各个区域都能够及时监测一氧化碳浓度。
3.定期检测：安装完成后，一氧化碳报警器需要定期检测其功能是否正常。
可以通过按下测试按钮来验证一氧化碳报警器的警报声和灯光是否正常。
同时还需要定期更换电池，以确保一氧化碳报警器的长期正常工作。
4.距离设置：安装多个一氧化碳报警器时，要注意它们之间的距离设置。
一般情况下，相邻的一氧化碳报警器之间的距离不应超过9米，以确保能够及时感知到一氧化碳的浓度变化。
此外，在商业和工业场所使用的一氧化碳报警器，其设置标准也会有所不同。
一般来说，商业和工业场所的一氧化碳报警器需要更多的技术参数和特殊需求。
比如，在加油站、化工厂等场所，一氧化碳报警器需要具备更高的检测灵敏度和更稳定的工作性能，以确保在复杂环境中可以准确检测一氧化碳的浓度变化。
CO气体检测报警仪、可燃气体测爆仪及氢气检漏仪的使用方法一、一氧化碳气体检测报警仪（简称CO测报仪）1、一氧化碳气体检测报警仪的测定范围是CO含量0—2000PPM，开始声响报警范围为0—300PPM可调，一般调整到CO含量达到50PPM开始报警；2、焦炉煤气与空气混合时的爆炸浓度范围是：混合物中焦炉煤气含量4.7—38%。
即爆炸下限为4.7%，混合物中焦炉煤气含量低于4.7%不会爆炸；爆炸上限为38%，混合物中焦炉煤气含量高于38%不会爆炸；3、焦炉煤气中CO的含量在7%左右，即其中CO含量为70000PPM。
当焦炉煤气与空气混合时，如焦炉煤气含量为4.7%，则混合物中CO含量应为：70000×4.7%=3290PPM 。
如混合物中CO含量为200PPM，则其中焦炉煤气含量应为：200/70000=0.286%；4、焦炉煤气与空气的混合物中，焦炉煤气含量为4.7%时，混合物中CO含量为70000×4.7%=3290PPM，大于一氧化碳气体检测报警仪的测定范围———2000PPM。
所以一氧化碳气体检测报警仪的主要作用是防止CO中毒，而不是测定气体是否会爆炸。
但是对于焦炉煤气与空气的混合物来说，如果其中CO含量低于2000PPM的话，它肯定低于爆炸下限，所以一氧化碳气体检测报警仪在一定条件下可以用来确定可燃气体混合物是否能够爆炸（对于液化石油气就不行）；5、一氧化碳气体检测报警仪不可长期工作在CO含量较高的条件下，以免仪器中毒失灵。
二、可燃性气体检测报警仪（简称“测爆仪”）1、测爆仪能检测空气中可燃气体爆炸下限浓度的百分比含量，其测定范围是爆炸下限浓度的0—100%，开始声响报警范围为爆炸下限浓度的5—60%可调，一般调整到爆炸下限浓度25%开始报警；2、焦炉煤气与空气混合物的爆炸下限为4.7%，这相当于爆炸下限浓度的100%。
由此可知，当测爆仪上的指字为15%时，混合物中含焦炉煤气为：4.7%×15%=0.705%三、氢气检漏仪⑴SQJ—ⅠA型1、SQJ—ⅠA型氢气检漏仪能检测空气中氢气爆炸下限浓度的百分比含量，其检测范围是爆炸下限浓度的0—100%，氢气与空气混合物的爆炸下限为4%，如果按ppm计，其检测范围是0~40000ppm。
校准一氧化碳检测报警器操作规范1.适用范围一氧化碳检测报警器的校准。
2.依据文件JJG915-2008 一氧化碳检测报警器检定规程。
3.计量标准及配套设备计量标准：一氧化碳气体标准物质。
配套设备：流量控制器、秒表、高纯氮气。
4.检测环境室外或通风良好的实验室内。
温度：0～40℃相对湿度：≤85℃5.校验人员必须熟悉煤气特性及煤气中毒救护知识，经过专业培训持证上岗。
6.检测、调修搬运设备、仪器必须有2人以上在一起工作，起到互相监护作用。
7.利用测量仪表在使用前后检查盛装煤气容器是否有泄漏现象，在确保无泄漏状态下，方可使用或存放。
8.禁止穿带钉的鞋和化纤衣物工作。
9.作业人员及监护人员必要时可配备（使用）氧气呼吸器或通风式防毒面具。
10.远离热源，避免阳光直射密闭的一氧化碳压力容器。
工作场所应设置在室外或通风良好的实验室内。
应站在上风操作仪器、设备。
如出现大量煤气泄漏现象，应立即关闭供气系统，停止检测工作并报告上级处理。
减压阀、流量计、标气罩等所有的连接部位，要连接可靠无泄漏。
11.均匀操控阀炳，严禁磕碰产生火花。
12.外观检查12.1检查标准气体是否在有效期内，如不在有效期内一律不准使用。
12.2检查待校验仪器的通用技术要求12.3仪器应标明制造单位名称、仪器型号和编号、制造日期、计量器具制造许可证标志及编号，附件应齐全，并附有说明书。
（新仪器首次检查此项是必须项）12.4仪器的显示应清晰完整。
各调节部件应能正常工作，各紧固件应无松动。
12.5仪器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显的颜色不均和剥落。
12.6扩散式仪器应附有专用的检定罩。
12.7仪器开机后声或光报警应显示正常。
15.仪器的调整15.1 按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。
15.2检测仪器时，连接标准气.流量控制器和被校仪器，根据待测仪器采样方式的不同，使用流量控制器控制标准气体的流量。

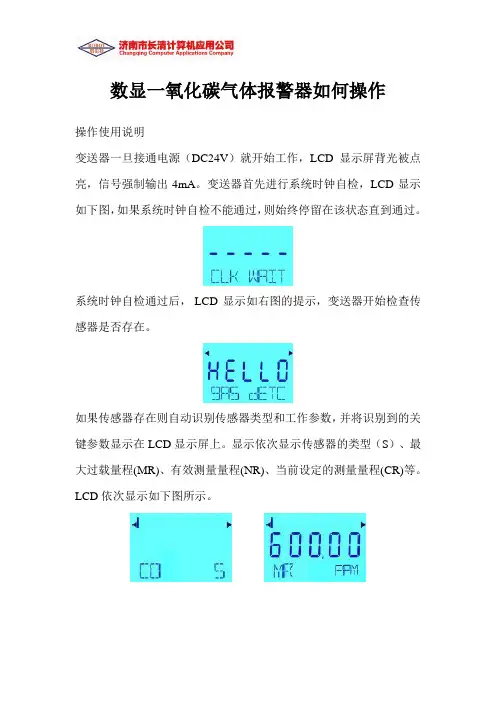

数显一氧化碳气体报警器如何操作操作使用说明变送器一旦接通电源（DC24V）就开始工作，LCD显示屏背光被点亮，信号强制输出4mA。
变送器首先进行系统时钟自检，LCD显示如下图，如果系统时钟自检不能通过，则始终停留在该状态直到通过。
系统时钟自检通过后， LCD显示如右图的提示，变送器开始检查传感器是否存在。
如果传感器存在则自动识别传感器类型和工作参数，并将识别到的关键参数显示在LCD显示屏上。
显示依次显示传感器的类型（S）、最大过载量程(MR)、有效测量量程(NR)、当前设定的测量量程(CR)等。
LCD依次显示如下图所示。
如果不存在或者正常工作中监测到系统（包括传感器）发生故障，变送器直接进入故障模式。
故障模式中， LCD显示如右图所示，模拟信号强制输出3.6mA。
故障排除后，重新进行系统数据检查并正常工作。
工作参数识别并显示完成后，变送器进入正常的监测状态。
LCD显示如下图所示。
一、变送器正常监测模式当监测到测量气体浓度在设定的量程范围内，LCD显示测量的气体类型（如一氧化碳 CO）、设定的单位（如ppm）、测量的数值如（12或20）、LCD条棒按测量的气体浓度与设定量程的百分比显示（2%量程/条棒），模拟和数字信号按照实际测量的信号输出。
本说明书描述的是测量气体为一氧化碳，显示的测量单位设定为ppm, 传感器的正常测量量程为300ppm，当前设定的测量量程为300ppm。
下图分别为测量到的气体浓度为36ppm的显示图例和测量到的气体浓度为60ppm的显示图例。
监测到的气体浓度在0%-120%量程范围内时，气体浓度按照实际测量到的数值进行显示，输出信号按照实际的测量信号（即4-22.8mA 范围内工作于线性模式）线性输出。
监测到测量气体的浓度超过设定量程的120%时，LCD测量值按照实际监测到的数值显示，模拟信号输出强制在22.8mA。
超过设定量程的状态维持了30秒以上时，LCD条棒每秒闪烁一次，用来指示当前的气体浓度超过了设定的量程。
