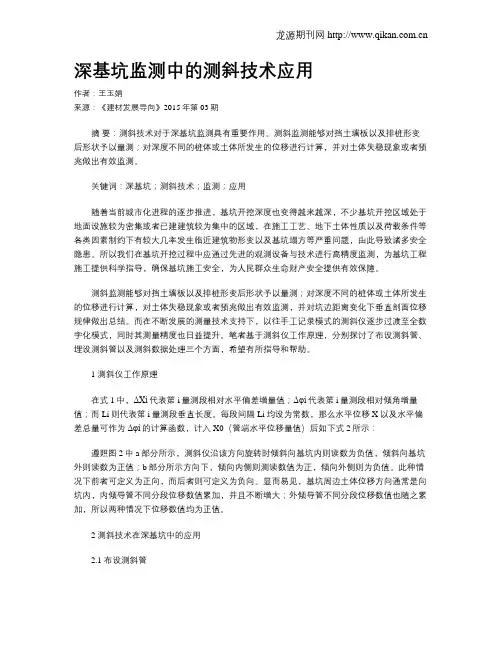

深基坑监测中的测斜技术应用作者：王玉娟来源：《建材发展导向》2015年第03期摘要：测斜技术对于深基坑监测具有重要作用。
测斜监测能够对挡土墙板以及排桩形变后形状予以量测；对深度不同的桩体或土体所发生的位移进行计算，并对土体失稳现象或者预兆做出有效监测。
关键词：深基坑；测斜技术；监测；应用随着当前城市化进程的逐步推进，基坑开挖深度也变得越来越深，不少基坑开挖区域处于地面设施较为密集或者已建建筑较为集中的区域，在施工工艺、地下土体性质以及荷载条件等各类因素制约下有较大几率发生临近建筑物形变以及基坑塌方等严重问题，由此导致诸多安全隐患。
所以我们在基坑开挖过程中应通过先进的观测设备与技术进行高精度监测，为基坑工程施工提供科学指导，确保基坑施工安全，为人民群众生命财产安全提供有效保障。
测斜监测能够对挡土墙板以及排桩形变后形状予以量测；对深度不同的桩体或土体所发生的位移进行计算，对土体失稳现象或者预兆做出有效监测，并对坑边距离变化下垂直剖面位移规律做出总结。
而在不断发展的测量技术支持下，以往手工记录模式的测斜仪逐步过渡至全数字化模式，同时其测量精度也日益提升。
笔者基于测斜仪工作原理，分别探讨了布设测斜管、埋设测斜管以及测斜数据处理三个方面，希望有所指导和帮助。
1 测斜仪工作原理在式1中，ΔXi代表第i量测段相对水平偏差增量值；Δφi代表第i量测段相对倾角增量值；而Li则代表第i量测段垂直长度。
每段间隔Li均设为常数，那么水平位移X以及水平偏差总量可作为Δφi的计算函数，计入X0（管端水平位移量值）后如下式2所示：遵照图2中a部分所示，测斜仪沿该方向旋转时倾斜向基坑内则读数为负值，倾斜向基坑外则读数为正值；b部分所示方向下，倾向内侧则测读数值为正，倾向外侧则为负值。
此种情况下前者可定义为正向，而后者则可定义为负向。
显而易见，基坑周边土体位移方向通常是向坑内，内倾导管不同分段位移数值累加，并且不断增大；外倾导管不同分段位移数值也随之累加，所以两种情况下位移数值均为正值。
浅析深基坑施工监测技术概述深基坑是指在建筑施工过程中，为了承载大型建筑物或者地下设施而挖掘的深度较大的坑道。
由于深基坑在施工过程中存在较大的安全隐患和工程风险，因此施工监测技术的应用显得尤为重要。
本文将对深基坑施工监测技术进行浅析。
一、深基坑施工监测的必要性深基坑施工过程中，由于受到地下水位、土质变化、周边建筑、交通等因素的影响，常常会出现地表沉降、倾斜、开裂等情况。
如果无法及时发现这些变化并采取相应的措施，将会给施工过程中的人员、设备以及周边建筑物带来巨大的危险。
因此，深基坑施工监测技术的应用成为确保施工安全和保障工程质量的重要手段。
二、深基坑施工监测技术的分类1. 地表位移监测技术地表位移监测技术是指通过安装测点，使用全站仪、测距仪、位移计等设备对地表的位移进行实时监测。
通过监测地表位移的变化，可以及时发现并评估基坑边坡的稳定性，为施工人员提供安全的作业环境。
2. 地下水位监测技术深基坑施工过程中，地下水位的变化对基坑支护结构的稳定性有着重要的影响。
地下水位监测技术主要是通过在施工现场安装水位计、沉淀量计等设备，对地下水位的波动进行实时监测。
通过监测地下水位的变化，可以预测地下水位对基坑工程的影响，并采取相应的防护措施。
3. 周边建筑物监测技术深基坑施工过程中，周边建筑物往往承受着来自于基坑施工产生的土体位移、振动等影响。
周边建筑物监测技术主要是通过安装倾斜仪、应变计等设备，对周边建筑物的位移、倾斜等变化进行实时监测。
通过监测周边建筑物的变化，可以预测基坑施工对周边建筑物的影响，并采取相应的保护措施。
三、深基坑施工监测技术的优点1. 实时监测：深基坑施工监测技术可以实时监测地表位移、地下水位和周边建筑物的变化情况，及时掌握施工过程中的变化，以便及时采取措施进行调整和防护。
2. 精确度高：深基坑施工监测技术采用的测量设备精度高，可以对基坑施工过程中的微小变化进行准确的监测和评估。
3. 数据分析：深基坑施工监测技术可以实时采集和存储监测数据，并通过数据分析软件进行处理和分析，为施工过程中的决策提供科学依据。

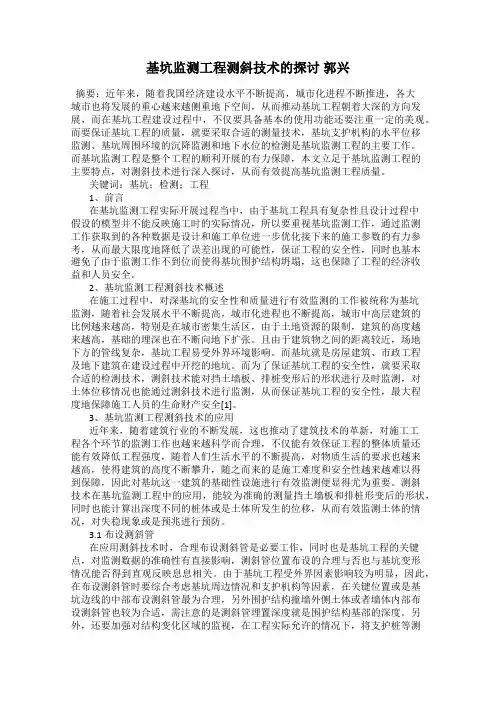

基坑监测工程测斜技术的探讨郭兴摘要：近年来，随着我国经济建设水平不断提高，城市化进程不断推进，各大城市也将发展的重心越来越侧重地下空间，从而推动基坑工程朝着大深的方向发展，而在基坑工程建设过程中，不仅要具备基本的使用功能还要注重一定的美观。
而要保证基坑工程的质量，就要采取合适的测量技术，基坑支护机构的水平位移监测、基坑周围环境的沉降监测和地下水位的检测是基坑监测工程的主要工作。
而基坑监测工程是整个工程的顺利开展的有力保障，本文立足于基坑监测工程的主要特点，对测斜技术进行深入探讨，从而有效提高基坑监测工程质量。
关键词：基坑；检测；工程1、前言在基坑监测工程实际开展过程当中，由于基坑工程具有复杂性且设计过程中假设的模型并不能反映施工时的实际情况，所以要重视基坑监测工作，通过监测工作获取到的各种数据是设计和施工单位进一步优化接下来的施工参数的有力参考，从而最大限度地降低了误差出现的可能性，保证工程的安全性，同时也基本避免了由于监测工作不到位而使得基坑围护结构坍塌，这也保障了工程的经济收益和人员安全。
2、基坑监测工程测斜技术概述在施工过程中，对深基坑的安全性和质量进行有效监测的工作被统称为基坑监测，随着社会发展水平不断提高，城市化进程也不断提高，城市中高层建筑的比例越来越高，特别是在城市密集生活区，由于土地资源的限制，建筑的高度越来越高，基础的埋深也在不断向地下扩张。
且由于建筑物之间的距离较近，场地下方的管线复杂，基坑工程易受外界环境影响。
而基坑就是房屋建筑、市政工程及地下建筑在建设过程中开挖的地坑。
而为了保证基坑工程的安全性，就要采取合适的检测技术，测斜技术能对挡土墙板、排桩变形后的形状进行及时监测，对土体位移情况也能通过测斜技术进行监测，从而保证基坑工程的安全性，最大程度地保障施工人员的生命财产安全[1]。
3、基坑监测工程测斜技术的应用近年来，随着建筑行业的不断发展，这也推动了建筑技术的革新，对施工工程各个环节的监测工作也越来越科学而合理，不仅能有效保证工程的整体质量还能有效降低工程强度，随着人们生活水平的不断提高，对物质生活的要求也越来越高，使得建筑的高度不断攀升，随之而来的是施工难度和安全性越来越难以得到保障，因此对基坑这一建筑的基础性设施进行有效监测便显得尤为重要。

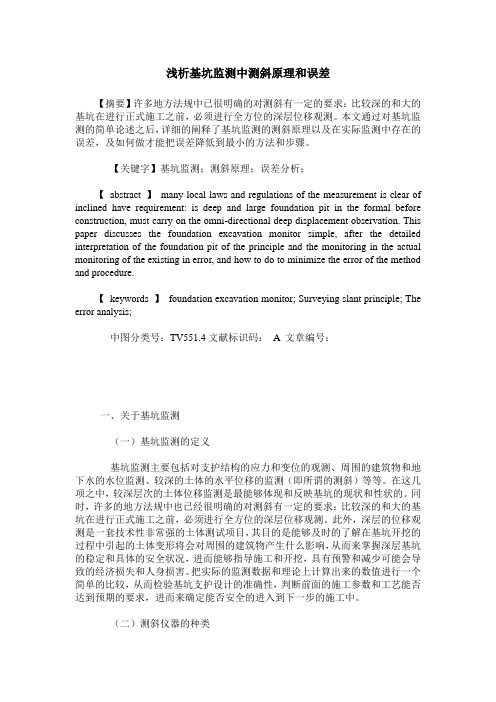

浅析基坑监测中测斜原理和误差【摘要】许多地方法规中已很明确的对测斜有一定的要求：比较深的和大的基坑在进行正式施工之前，必须进行全方位的深层位移观测。
本文通过对基坑监测的简单论述之后，详细的阐释了基坑监测的测斜原理以及在实际监测中存在的误差，及如何做才能把误差降低到最小的方法和步骤。
【关键字】基坑监测；测斜原理；误差分析；【abstract 】many local laws and regulations of the measurement is clear of inclined have requirement: is deep and large foundation pit in the formal before construction, must carry on the omni-directional deep displacement observation. This paper discusses the foundation excavation monitor simple, after the detailed interpretation of the foundation pit of the principle and the monitoring in the actual monitoring of the existing in error, and how to do to minimize the error of the method and procedure.【keywords 】foundation excavation monitor; Surveying slant principle; The error analysis;中图分类号：TV551.4文献标识码：A 文章编号：一、关于基坑监测（一）基坑监测的定义基坑监测主要包括对支护结构的应力和变位的观测、周围的建筑物和地下水的水位监测、较深的土体的水平位移的监测（即所谓的测斜）等等。

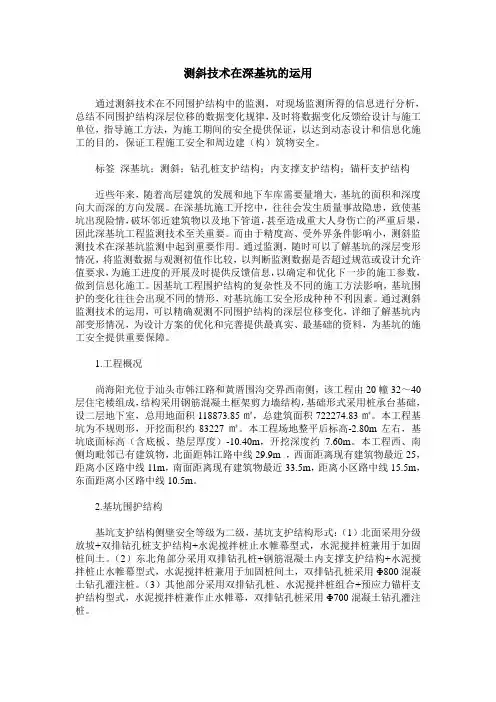

测斜技术在深基坑的运用通过测斜技术在不同围护结构中的监测，对现场监测所得的信息进行分析，总结不同围护结构深层位移的数据变化规律，及时将数据变化反馈给设计与施工单位，指导施工方法，为施工期间的安全提供保证，以达到动态设计和信息化施工的目的，保证工程施工安全和周边建（构）筑物安全。
标签深基坑；测斜；钻孔桩支护结构；内支撑支护结构；锚杆支护结构近些年来，随着高层建筑的发展和地下车库需要量增大，基坑的面积和深度向大而深的方向发展。
在深基坑施工开挖中，往往会发生质量事故隐患，致使基坑出现险情，破坏邻近建筑物以及地下管道，甚至造成重大人身伤亡的严重后果，因此深基坑工程监测技术至关重要。
而由于精度高、受外界条件影响小，测斜监测技术在深基坑监测中起到重要作用。
通过监测，随时可以了解基坑的深层变形情况，将监测数据与观测初值作比较，以判断监测数据是否超过规范或设计允许值要求，为施工进度的开展及时提供反馈信息，以确定和优化下一步的施工参数，做到信息化施工。
因基坑工程围护结构的复杂性及不同的施工方法影响，基坑围护的变化往往会出现不同的情形，对基坑施工安全形成种种不利因素。
通过测斜监测技术的运用，可以精确观测不同围护结构的深层位移变化，详细了解基坑内部变形情况，为设计方案的优化和完善提供最真实、最基础的资料，为基坑的施工安全提供重要保障。
1.工程概况尚海阳光位于汕头市韩江路和黄厝围沟交界西南侧，该工程由20幢32～40层住宅楼组成，结构采用钢筋混凝土框架剪力墙结构，基础形式采用桩承台基础，设二层地下室，总用地面积118873.85㎡，总建筑面积722274.83㎡。
本工程基坑为不规则形，开挖面积约83227㎡。
本工程场地整平后标高-2.80m左右，基坑底面标高（含底板、垫层厚度）-10.40m，开挖深度约7.60m。
本工程西、南侧均毗邻已有建筑物，北面距韩江路中线29.9m ，西面距离现有建筑物最近25，距离小区路中线11m，南面距离现有建筑物最近33.5m，距离小区路中线15.5m，东面距离小区路中线10.5m。

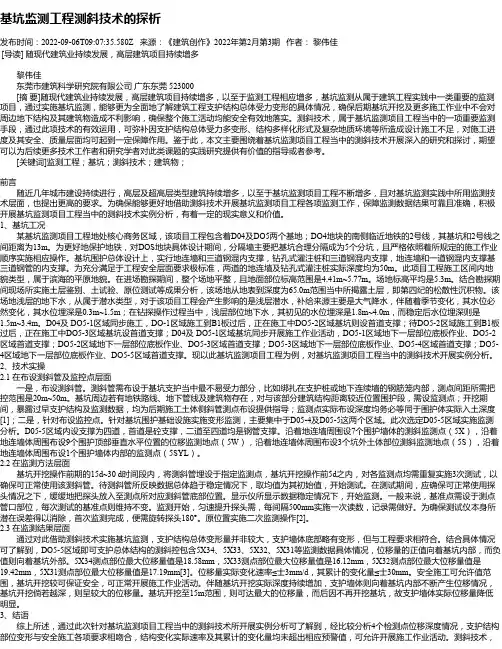

基坑监测工程测斜技术的探析发布时间：2022-09-06T09:07:35.580Z 来源：《建筑创作》2022年第2月第3期作者：黎伟佳[导读] 随现代建筑业持续发展，高层建筑项目持续增多黎伟佳东莞市建筑科学研究院有限公司广东东莞 523000[摘要]随现代建筑业持续发展，高层建筑项目持续增多，以至于监测工程相应增多，基坑监测从属于建筑工程实践中一类重要的监测项目，通过实施基坑监测，能够更为全面地了解建筑工程支护结构总体受力变形的具体情况，确保后期基坑开挖及更多施工作业中不会对周边地下结构及其建筑物造成不利影响，确保整个施工活动均能安全有效地落实。
测斜技术，属于基坑监测项目工程当中的一项重要监测手段，通过此项技术的有效运用，可弥补因支护结构总体受力多变形、结构多样化形式及复杂地质环境等所造成设计施工不足，对施工进度及其安全、质量层面均可起到一定保障作用。
鉴于此，本文主要围绕着基坑监测项目工程当中的测斜技术开展深入的研究和探讨，期望可以为后续更多技术工作者和研究学者对此类课题的实践研究提供有价值的指导或者参考。
[关键词]监测工程；基坑；测斜技术；建筑物；前言随近几年城市建设持续进行，高层及超高层类型建筑持续增多，以至于基坑监测项目工程不断增多，且对基坑监测实践中所用监测技术层面，也提出更高的要求。
为确保能够更好地借助测斜技术开展基坑监测项目工程各项监测工作，保障监测数据结果可靠且准确，积极开展基坑监测项目工程当中的测斜技术实例分析，有着一定的现实意义和价值。
1、基坑工况某基坑监测项目工程地处核心商务区域，该项目工程包含着D04及DO5两个基地；DO4地块的南侧临近地铁的2号线，其基坑和2号线之间距离为13m。
为更好地保护地铁，对DOS地块具体设计期间，分隔墙主要把基坑合理分隔成为5个分坑，且严格依照着所规定的施工作业顺序实施相应操作。
基坑围护总体设计上，实行地连墙和三道钢混内支撑，钻孔式灌注桩和三道钢混内支撑，地连墙和一道钢混内支撑基三道钢管的内支撑。

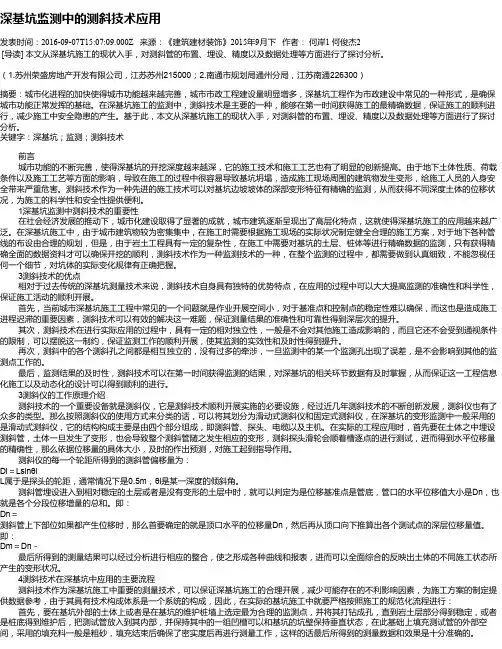

深基坑监测中的测斜技术应用发表时间：2016-09-07T15:07:09.000Z 来源：《建筑建材装饰》2015年9月下作者：何岸1 何俊杰2[导读] 本文从深基坑施工的现状入手，对测斜管的布置、埋设、精度以及数据处理等方面进行了探讨分析。
（1.苏州荣盛房地产开发有限公司，江苏苏州215000；2.南通市规划局通州分局，江苏南通226300）摘要：城市化进程的加快使得城市功能越来越完善，城市市政工程建设量明显增多，深基坑工程作为市政建设中常见的一种形式，是确保城市功能正常发挥的基础。
在深基坑施工的监测中，测斜技术是主要的一种，能够在第一时间获得施工的最精确数据，保证施工的顺利进行，减少施工中安全隐患的产生。
基于此，本文从深基坑施工的现状入手，对测斜管的布置、埋设、精度以及数据处理等方面进行了探讨分析。
关键字：深基坑；监测；测斜技术前言城市功能的不断完善，使得深基坑的开挖深度越来越深，它的施工技术和施工工艺也有了明显的创新提高。
由于地下土体性质、荷载条件以及施工工艺等方面的影响，导致在施工的过程中很容易导致基坑坍塌，造成施工现场周围的建筑物发生变形，给施工人员的人身安全带来严重危害。
测斜技术作为一种先进的施工技术可以对基坑边坡坡体的深部变形特征有精确的监测，从而获得不同深度土体的位移状况，为施工的科学性和安全性提供便利。
1深基坑监测中测斜技术的重要性在社会经济发展的推动下，城市化建设取得了显著的成就，城市建筑逐渐呈现出了高层化特点，这就使得深基坑施工的应用越来越广泛。
在深基坑施工中，由于城市建筑物较为密集集中，在施工时需要根据施工现场的实际状况制定健全合理的施工方案，对于地下各种管线的布设由合理的规划，但是，由于岩土工程具有一定的复杂性，在施工中需要对基坑的土层、桩体等进行精确数据的监测，只有获得精确全面的数据资料才可以确保开挖的顺利，测斜技术作为一种监测技术的一种，在整个监测的过程中，都需要做到认真细致，不能忽视任何一个细节，对坑体的实际变化规律有正确把握。
浅谈深基坑测斜技术
浅谈深基坑测斜技术
【摘要】本文介绍了深基坑的发展，并且介绍了测斜仪监测的一些理论知识，测斜管的安装和监测原理，以及如何对监测数据进行采集与整理分析。
【关键词】深基坑；测斜；监测
1. 前言
随着社会的发展和城市化进程的加快，高层建筑已成为城市主要的建设项目之一，尤其在城市密集生活区，由于场地的限制，高层建筑的高度不断的增加，基础的埋深也不断加深，而且有建筑物与建筑物之间距离近、场地下方地下管线复杂、场地周边环境对基坑工程的影响明显的特征。
房屋建筑、市政工程或地下建筑在施工时需开挖的地坑，即为基坑。
一般认为深度在5m及以上或者地质条件复杂，周围环境和地下管线复杂，影响毗邻建筑物安全的基坑即为深基坑。
深基坑工程是一个综合性的岩土问题，有明显的区域性，已经成为近年岩土工程中建设的热点。
目前，深基坑支护结构的设计计算仍基于极限平衡理论。
而实际上基坑开挖后是一种动态平衡状态。
随着时间的增长，土体强度逐渐下降，相当一部分地下的土体在工作荷载状态下仍处于小应变状态。
工程实践证明在设计中变形和时间效应必须给予充分考虑，但在目前的设计计算中却常被忽视。
随着土工试验技术的进步以及先进监测技术的应用与计算机技术的普及，设计方法不断革新，施工工艺也日益完善，深基坑工程出现的问题也越来越复杂，迫切要求深基坑工程的理论研究与施工方法要进一步革新。
测斜仪经过多年的发展，已从传统的手记录模式，发展到现在的全数字化模式，测量精度也在不断提高，但技术的进步并不能保证测量结果完全满足监测的需要，在整个测斜工作实施过程中，无论从测斜管埋设还是最后的数据处理，每一步都是“细致活”。
2.测斜管的安装及监测原理
2.1测斜管的安装
安装的全过程可分为三步
① 测斜管的连接：采用插入连接法，一般测斜管的长度为2m，在安装的过程中必须拼接，用三只M4×10自攻螺钉探紧，（这是每孔最下面的一节管子）就可向孔内下管子了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。
② 调正方向：测斜管安装到位后，需要调正方向，测斜管内壁上有两对内凹槽，把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，调正方向的步骤就完成了。
③ 向孔内回填，还需特别注意两点：在下管子时为减少其浮力，可向管内充清水（自来水、河水等）一边下管子，一边充清水，直至能顺利地放到位。
清水也不能放得太多，否则管子会迅速下沉而掉入孔中，无法继续工作。
但测斜管下到位置后，一定要把清水充满，这样做可减少泥浆进入管内形成沉淀。
测斜管外面有一对凹槽，此槽是偏心的（为保证测斜管的精度，尽量减少扭角的产生，使联接方法按管子的制作方向联接）与外接头内的凸槽相配合后把管子插入的，若插不下，把管子转动一个方向就可顺利地插入，因为该联接方法只有一个方向能插入，其余方向均插不进去。
2.2测斜的监测原理
深层水平位移监测，即测斜，是观测支护结构各深度的水平位移量，用以监测支护桩或土体的变形。
当测出支护结构在没有外界荷载作用下位移急剧增大则表示土体临近破坏。
其量测方法是：
① 首先在预定位置埋设足够深（以达到不动点为止）铅直的测斜管，管内有互成90°的四个导槽，使其中一对互成180°的导槽与土体变形方向一致（与基坑边垂直）；
② 放入带有导轮的测斜仪沿导槽滑动，由于测斜仪能反应出测管与重力线之间的倾角，因而能测出测斜仪所在位置测管在土体作用下的倾斜度θi，换算成该位置测斜仪上下导轮间（或分段长度）的位置偏差Δd：Δd=Lsinθi 式中，L为量测点的分段长度。
自下而
上累加可知各点处的水平位置：d=ΣLsinθi
与初次位置测值相减即为各点本次量测的水平位移。
深层水平位移采用CX-06A型伺服加速度测斜仪施测，精度±4mm/15m。
工作原理见图1。
3.监测数据的采集与整理分析
3.1数据的采集
每次进行监测是首先必须检查测斜仪是否处于正常状态。
探头信号插头插入仪表板上对准插槽，打开电源开关，探头沿左右摇摆的方向滑轮时，左右波动的初始值是固定的，当探头靠立固定不动时，显示号码保持不变，表明仪器工作正常。
仪器设置时可选取每间距0.5m 或1.0m采集一次数据，一般为了满足监测要求常采用0.5m的间距。
另外采取监测垂直于基坑边线正反两个方向，即仪器A0及A180两个方向的数据，即可完成单一测斜孔的监测，得到简单的该孔深层土体的水平位移；也可完成A0及A180、B0及B180四个方向的监测，实际的操作应满足现场的监测要求。
通常是以孔底为基准点，从下往上每间距0.5米测一个点（条件是，槽管落在孔底，底部点应为稳定点，水平位移不会影响到该点）。
也有以孔口为基准点，用测量仪器每次测量孔口坐标，从上往下每间距0.5米测一个点。
3.2数据的整理分析
下面以某工程在深基坑开挖施工期间测斜孔的监测数据作为基
础分析：
在现场采集回来的数据通过测斜仪与计算机连接，导出相应监测数据，进而利用软件进行整理，图2中是某一测斜孔在不同监测时间段的监测数据统计。
另外从图3测斜孔的深层水平位移在不同阶段的变形曲线可以看出，围护墙最大水平位移的位置随着基坑的开挖深度不断发生变化。
在基坑开挖初期，支撑尚未施工的阶段时，围护墙处于悬臂状态，其最大水平位移发生在墙顶；随着开挖深度的增大及支撑的施工，墙顶水平位移受到了限制，墙体中部逐渐向坑内突出。
经过几十年的理论研究以及在实际中的应用，测斜仪朝着轻便，操作简单，自动化的方向发展。
为了确保岩土工程设计、施工和运营
安全，各种测斜仪发挥了至关重要的作用，相信在随后的发展过程中，测斜技术将得到更好的发展与重视。
【参考文献】
[1] 国家标准《建筑基坑工程监测技术规范》GB 50497-2009，2008
[2] 刘观仕，测斜仪在软基路堤施工监测中的应用，土工基础，2004
[3] 俞建霖，龚晓南，基坑工程变形性状研究[J]，土木工程学报，1999
