蜗杆传动主要参数及几何尺寸.

普通圆柱蜗杆传动的基本参数及几何尺寸计算1．基本参数：（1）模数m和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即m a1=m t2=mαa1=αt2蜗杆轴向压力角与法向压力角的关系为:tgαa=tgαn/cosγ式中：γ-导程角。

（2）蜗杆的分度圆直径d1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

对于传递运动的传动，z2可达200、300，甚至可到1000。

z1和z2的推荐值见下表（4）导程角γ蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距p a与蜗杆导程p z的关系为p z＝z1p a，由下图可知：tanγ=p z／πd1＝z1p a／πd1＝z1m／d1＝z1／q导程角γ的范围为3.5°一33°。

普通圆柱蜗杆传动的基本参数及几何尺寸计算1．基本参数：（1）模数m和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即m a1=m t2=mαa1=αt2蜗杆轴向压力角与法向压力角的关系为:tgαa=tgαn/cosγ式中：γ-导程角。

（2）蜗杆的分度圆直径d1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

对于传递运动的传动，z2可达200、300，甚至可到1000。

z1和z2的推荐值见下表（4）导程角γ蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距p a与蜗杆导程p z的关系为p z＝z1p a，由下图可知：tanγ=p z／πd1＝z1p a／πd1＝z1m／d1＝z1／q导程角γ的范围为3.5°一33°。

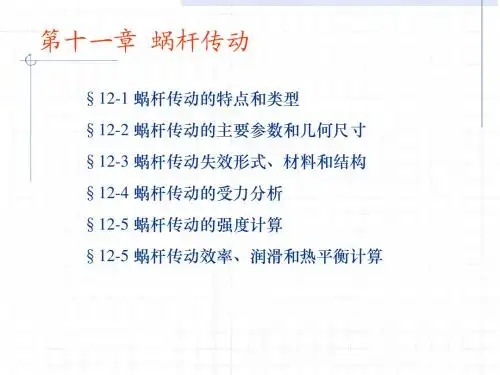

第十一章蜗杆传动§12-1 蜗杆传动的特点和类型§12-2 蜗杆传动的主要参数和几何尺寸§12-3 蜗杆传动失效形式、材料和结构§12-4 蜗杆传动的受力分析§12-5 蜗杆传动的强度计算§12-5 蜗杆传动效率、润滑和热平衡计算一、蜗杆传动的组成◆蜗杆传动的组成：蜗轮、蜗杆◆应用：蜗杆传动是在空间交错的两轴间传递运动和动力的一种传动机构，两轴线交错的夹角可为任意值，常用的为90。

多用于减速装臵。

◆蜗杆传动的布臵形式1）蜗杆V<4m/s下蜗杆，啮合处良好润滑和冷却，浸油1个齿高，但不少于10mm。

2）蜗杆v>4m/s上蜗杆，避免搅油发热过多，浸油深度为蜗轮外径的1/3。

其齿面一般是在车床上用直线刀刃的车刀切制而成，车刀安装位臵不同，加工出的蜗杆齿面的齿廓形状不同。

阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆圆柱蜗杆传动环面蜗杆传动锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动其蜗杆的螺旋面是用刃边为凸圆弧形的车刀切制而成的。

其蜗杆体在轴向的外形是以凹弧面为母线所形成的旋转曲面，这种蜗杆同时啮合齿数多，传动平稳；齿面利于润滑油膜形成，传动效率较高；同时啮合齿数多，重合度大；传动比范围大(10~360)；承载能力和效率较高；可节约有色金属。

二、蜗杆传动的特点◆传动比大。

◆结构很紧凑。

◆故冲击载荷小，传动平稳，噪声低。

◆蜗杆传动具有自锁性。

◆其不足之处是传动效率低、常需耗用有色金属等。

一、圆柱蜗杆传动的主要参数中间平面：通过蜗杆轴线并垂直于蜗轮轴线的平面。

取中间平面的参数（模数、力角）为标准值。

1、模数m 和压力角α蜗杆和蜗轮正确啮合条件：在中间平面上，蜗杆的轴向模数、压力角应与蜗轮的端面模数、压力角相等，即：m a1=m t2=m ；αa1=αt2 =20°2βγ=2、传动比i 、蜗杆头数z 1和蜗轮齿数z 2◆传动比：1221Z Z n n i ==12d d ≠为了避免用蜗轮滚刀切制蜗轮时产生根切与干涉，理论上应使Zmin ≥17。

圆柱蜗杆传动主要参数及几何计算设计圆柱蜗杆传动时，均取给定平面上的参数和几何尺寸作为主要参数，参考齿轮传动的计算关系进行几何计算。

1. 蜗杆传动主要参数∙普通圆柱蜗杆的基准齿廓普通圆柱蜗杆的基准齿廓是指基准蜗杆在给定截面上的规定齿廓。

在蜗杆的轴平面内基准齿廓的尺寸参数包括：∙齿顶高：Ha = m（正常齿）ha = 0.8m（短齿）∙工作齿高：h’ = 2m（正常齿）h’ = 1.6m（短齿）∙轴向齿距：Px = πm (中线上的齿厚等于齿槽宽)∙顶隙：c = 0.2m，必要时可减小到0.15m或增大到0.35m∙齿根圆角：ρf = 0.3m, 必要时可减小到0.2m或增大到0.4m∙齿形角：阿基米德蜗杆，轴向齿形角αx = 20°，法向直廓蜗杆，法向齿形角αn = 20°，渐开线蜗杆，法向齿形角αn = 20°∙模数、蜗杆分度圆直径和直径特性系数1)模数m 在中间平面上的模数为标准值，即蜗杆的轴向模数mx和蜗轮的端面模数mt为标准值。

2) 蜗杆分度圆直径d1要保证蜗杆与蜗轮的正确啮合，蜗轮加工是用和与该蜗轮相啮合的蜗杆的直径、齿形参数完全相同的滚刀进行切制。

为了减少加工蜗轮的滚刀的规格数量，利于蜗轮滚刀的标准化和系列化，国标规定d1为标准值，且与m有一定的搭配关系。

3) 蜗杆直径特性系数q由于蜗杆分度圆直径d1和蜗杆模数m均为标准值，定义它们的比值为蜗杆直径特性系数，即d1 = mq。

∙蜗杆头数Z1和蜗轮齿数Z2蜗杆头数Z1是指蜗杆圆柱面上连续齿的个数，也就是螺旋线的线数。

常用取值为1，2，4，6。

Z1过多，加工制造的难度增加，精度不易保证；Z1减小，传动效率降低，传动比较大或要求自锁时取Z1=1。

蜗轮齿数Z2根据传动比i和Z1确定。

Z2 = i Z1。

为避免蜗轮轮齿发生根切和保证传动的平稳性，一般取蜗轮齿数Z2>27；同时为避免结构尺寸一定时，模数过小而导致弯曲强度不足或模数一定时，蜗轮直径过大而导致蜗杆轴支撑跨距过大从而刚度降低，蜗轮齿数也不宜过大，一般取Z2<80。

圆柱蜗杆传动主要参数及几何计算设计圆柱蜗杆传动时，均取给定平面上的参数和几何尺寸作为主要参数，参考齿轮传动的计算关系进行几何计算。

1. 蜗杆传动主要参数∙普通圆柱蜗杆的基准齿廓普通圆柱蜗杆的基准齿廓是指基准蜗杆在给定截面上的规定齿廓。

在蜗杆的轴平面内基准齿廓的尺寸参数包括：∙齿顶高：Ha = m（正常齿）ha = 0.8m（短齿）∙工作齿高：h’ = 2m（正常齿）h’ = 1.6m（短齿）∙轴向齿距：Px = πm (中线上的齿厚等于齿槽宽)∙顶隙：c = 0.2m，必要时可减小到0.15m或增大到0.35m∙齿根圆角：ρf = 0.3m, 必要时可减小到0.2m或增大到0.4m∙齿形角：阿基米德蜗杆，轴向齿形角αx = 20°，法向直廓蜗杆，法向齿形角αn = 20°，渐开线蜗杆，法向齿形角αn = 20°∙模数、蜗杆分度圆直径和直径特性系数1)模数m 在中间平面上的模数为标准值，即蜗杆的轴向模数mx和蜗轮的端面模数mt为标准值。

2) 蜗杆分度圆直径d1要保证蜗杆与蜗轮的正确啮合，蜗轮加工是用和与该蜗轮相啮合的蜗杆的直径、齿形参数完全相同的滚刀进行切制。

为了减少加工蜗轮的滚刀的规格数量，利于蜗轮滚刀的标准化和系列化，国标规定d1为标准值，且与m有一定的搭配关系。

3) 蜗杆直径特性系数q由于蜗杆分度圆直径d1和蜗杆模数m均为标准值，定义它们的比值为蜗杆直径特性系数，即d1 = mq。

∙蜗杆头数Z1和蜗轮齿数Z2蜗杆头数Z1是指蜗杆圆柱面上连续齿的个数，也就是螺旋线的线数。

常用取值为1，2，4，6。

Z1过多，加工制造的难度增加，精度不易保证；Z1减小，传动效率降低，传动比较大或要求自锁时取Z1=1。

蜗轮齿数Z2根据传动比i和Z1确定。

Z2 = i Z1。

为避免蜗轮轮齿发生根切和保证传动的平稳性，一般取蜗轮齿数Z2>27；同时为避免结构尺寸一定时，模数过小而导致弯曲强度不足或模数一定时，蜗轮直径过大而导致蜗杆轴支撑跨距过大从而刚度降低，蜗轮齿数也不宜过大，一般取Z2<80。
