煤矿水文地质补充勘探1
- 格式：ppt
- 大小：6.13 MB
- 文档页数：84
下载文档原格式
合集下载
水文地质勘查(1)
又如为取得含水层的富水性、水文地质参数等资料，常布
置一些水井的简易抽水试验。
再如为取得松散层的厚度也可布置一些物探工作。
2019年1月19日12时26分

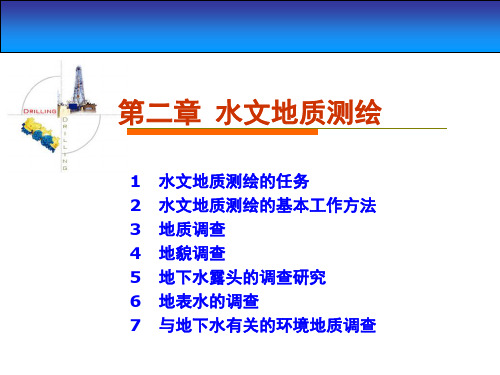

§2 水文地质测绘的基本工作方法
4．作好野外时期的汇总工作
水文地质勘察
野外测绘时期，每天都要对当日的记录和图件认真地 检查，清抄编录，清绘图件，整理样品，总结出规律性的认
在山前倾斜平原：沿地表倾斜最大的方向。
布置观测线还要注意三点：a.从主要含水层的补给区向排水区布置； b.能见到更多的水点，井、泉、钻孔、地表水体等；c.应有较多的地 质露头。
2019年1月19日12时26分
§2 水文地质测绘的基本工作方法
3．进行必要的轻型勘探和抽水
水文地质勘察
为取得被淹没的断层的确切位置，裂隙或岩溶的发育地段， 常布置一些坑、槽、浅钻或物探工作。
水文地质图与地质图比较，有以下不同：
（1）内容的综合性。
水文地质勘察
① 各种地质界线；
② 地貌单元界线； ③地下水点； ④ 岩石的富水性；
⑤ 地下水类型；
⑥ 含水层的埋藏条件； ⑦地下水流场特点；
⑧水化学特征等。
成果图既可是一张综合性的水文地质图，也可以由一系列地下水单项要 素图件组成。
2019年1月19日12时26分
2019年1月19日12时26分
§ 3 地质调查
2．测绘中对岩性观察研究的主要内容
水文地质勘察
在松散岩石中，对地下水赋存条件影响最大的因素是岩石的孔隙性。因 此，要着重观测研究岩石组成的颗粒大小、排列及级配，其次是岩石的 结构与构造，再次是岩石的矿物与化学成分。 在非可溶性的坚硬岩石中，对地下水赋存条件影响最大的因素是岩石的 裂隙发育状况。因此，要着重研究裂隙的分布状态、张开程度、充填情 况及裂隙发育强度等。这些特征主要决定于其成因类型，尤其是构造裂 隙的力学属性。此外，对玄武岩、火山岩等喷出岩还应注意它们有完成 岩孔洞存在。 在可溶岩中，对地下水赋存条件影响最大的因素是岩石的岩溶发育强度。 因此，要着重研究岩石的化学、矿物成分及岩石的结构和构造与岩溶发 育的关系。

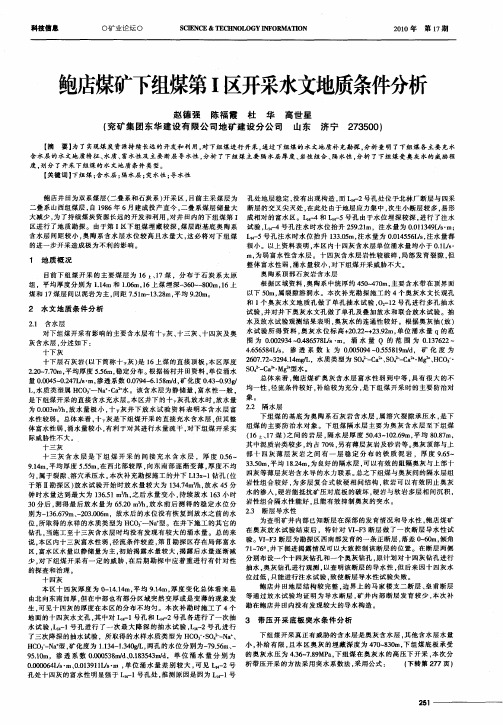

鲍店煤矿下组煤第Ⅰ区开采水文地质条件分析
含水层间距较小 ， 陶系含水层水 位较高且水量大 ， 奥 这必将对下组煤 Ｌ ５号 孔 注 水 时水 位 抬 升 １ ３ ５ 注 水 量 为 ００ ４ ５ Ｌｓ注 水 量 都 。 一 ３ ． ｍ， ０ ．１５ ６ ／， 的 进 一 步开 采 造 成 极 为 不 利 的影 响 。 很 小 。以 上 资料 表 明 。 区 内十 四 灰 含 水层 单 位 涌 水 量 均 小 于 ０Ｉｌ ・ 本 ．ｌｓ ｉ， ｎ 为弱富水性含水层 。十四灰 含水层 岩性较 破碎 。 局部发育 裂隙 ， 但 １ 地质 概 况 整 体 富水 性 弱 ， 水 量 较 小 ， 下组 煤 开 采 威 胁 不 大 。 涌 对 奥 陶系 顶 部 石 灰 岩 含 水层 目前 下 组 煤 开 采 的 主要 煤 层 为 １ ６— １ ７煤 ， 分 布 于 石 炭 系 太 原 根 据 区域 资 料 ， 陶 系 中统 厚 约 ４ ０－７ ｍ， 要 含 水 带 在 顶 界 面 奥 ５－ ０ 主 ， ４ 组 ，平 均 厚 度 分 别 为 １１ｍ 和 １ ６ １ 煤 埋 深… ６ ８０ １ ． ４ ． ｍ，６上 ０ ３０ ０ ｍ，６上 以下 ５ ｍ． 裂 隙溶 洞 水 。本 次 补 充 勘 探 施 工 的 ４个 奥 灰 水 文 长 观 孔 ０ 属 煤和 １ 层间以泥岩为主， ７煤 间距 ７ １ １ ． ｍ， 均 ９ ０ ． ｍ～ ３ ８ 平 ５ ２ ． ｍ。 ２ 和 １ 奥 灰 水 文 地 质 孔 做 了单 孔 抽 水 试 验 ，： １ 孔 进 行 多孑 抽 水 个 ０ 一 ２号 Ｌ ２ 水 文 地 质 条件 分 析 试验 ， 并对井下奥灰水文孔做 了单孔及叠加放水和联合放水试验。抽 水 及 放 水 试 验 观测 结 果 表 明 ， 灰 水 的 连 通 性 较 好 。 根 据 奥 灰抽 （ ） 奥 放 ２ １ 含 水 层 ． 奥 ２ ．２ ＋ ３９ ２ 单 对 下 组 煤 开 采 有影 响 的主 要 含 水 层 有 十 灰 、 三 灰 、 四 灰 及 奥 水 试 验所 得 资 料 ， 灰 水 位 标 高 ＋ ０２ 一 ２ ． ｍ， 位 涌 水 量 ｑ的 范 十 十 围 为 ００ ２ ３ ０４ ６ ７ ｌｓ・１ 涌 水 量 Ｑ 的 范 围 为 ０１７ ２ ．０ ９ ４～ ．８ ５ ８ Ｉ。 Ｉ ． ６ ２～ ３ 灰 含 水 层 ， 述 如下 ： 分 ４６ ６ ８ｌｓ 渗 透 系 数 ｋ 为 ００ ５９ ０５５ １ ． 矿 化 度 为 ．５５ ４ ， ． ０ ４— ． ８９ ０ ５ 十 下 灰
矿区水文地质工程地质勘探规范
中华人民共和国国家标准(GB12719—1991)矿区水文地质工程地质勘探规范1 主题内容与适用范围1.1本规范是固体矿产(金属、非金属、煤下同)矿区(或井田、矿段下同)水文地质工程地质勘探工作的基本准则，规定了勘探类型、勘探程度、工程量、勘探技术要求及矿区水文地质工程地质环境地质评价和报告编写的基本要求。
1.2 本规范适用于固体矿产矿区水文地质工程地质勘探，是制订勘探设计、工程质量检查、验收和报告编写、审查批准的依据。
2 引用标准GB 3838 地面水环境质量标准GB5034 农田灌溉水质标准GB5749 生活饮用水水质标准GB 8537 饮用天然矿泉水GB 8978 污水综合排放标准GB11615 地热资源地质勘查规范GBJ27 供水水文地质勘察规范3 总则3.1 勘探工作的基本任务3.1.1 查明矿区水文地质条件及矿床充水因素，预测矿坑涌水量。
对矿床水资源综合利用进行评价，指出供水水源方向。
3.1.2 查明矿区的工程地质条件，评价露天采矿场岩体质量和边坡的稳定性，或井巷围岩的岩体质量和稳固性，预测可能发生的主要工程地质问题。
3.1.3 评述矿区的地质环境质量，预测矿床开发可能引起的主要环境地质问题，并提出防治的建议。
3.2 勘查工作阶段划分及其工作程度要求矿区水文地质工程地质勘查和环境地质调查评价应与矿产地质勘查工作阶段相适应，分为普查，详查和勘探三个阶段。
水文地质和工程地质条件简单的矿区，勘查阶段可简化或合并。
但提供矿山建设设计作依据的地质勘查报告，均应达到勘探阶段的要求。
普查阶段：结合矿产普查进行，对于已进行过区域水文地质工程地质普查的地区，其资料可直接利用或只进行有针对性的补充调查，大致查明工作区的水文地质工程地质和环境地质条件。
详查阶段：基本查明矿区的水文地质工程地质和环境地质条件，为矿床初步技术经济评价、矿山总体建设规划和矿区勘探设计提供依据。
勘探阶段：详细查明矿区水文地质工程地质条件，评价地质环境，为矿床的技术经济评及矿山建设可行性研究和设计提供依据。
第三章水文地质补充调查与勘探ppt课件
二、 矿井涌水量观测及水质监测
（一）一般应分矿井、分水平设站进行观测，断裂破 碎带、陷落柱出水较大的应单设站观测。每月观测13次。涌水量每月观测不少于3次，水样监测每年不少 于2次，丰、枯水期各1次。涌水量出现异常、井下发 生突水或受降水影响矿井的雨季时段，观测频率应适 当增加。
（二）对井下新揭露的出水点，在涌水量尚未稳定或 尚未掌握其变化规律前，一般应每天观测一次。对溃 入性涌水，在未查明突水原因前，应每隔1-2小时观 测一次，以后可适当延长观测间隔时间，并采取水样 进行水质分析。涌水量稳定后，可按井下正常观测时 间观测。
封孔质量是否合格。
⑼观测孔竣工后，要严格抽水洗孔，以 确保观测层（段）不被淤塞。
（三）水文地质钻孔必须做好简易水文 地质观测。技术要求应参照并按相关规 程规范进行。对没有简易水文地质观测 资料的钻孔，应降低其质量等级或不予 验收
（三）水文地质复杂型和极复杂型矿井，当用 小口径抽水不能查明水文地质、工程地质（地 面岩溶塌陷）条件时，可进行井下放水试验。 井下条件不具备时，则应进行大口径、大流量 群孔抽水试验。群孔抽水试验必须单独编制设 计，经煤矿总工程师组织审查后实施。
（五）古井老窑的调查
调查古井老窑的位置及开采、充水、排 水的资料及老窑停采原因等情况。察看 地形，圈出采空区，并估算积水量。
（六）生产矿井调查
调查研究矿区内生产矿井的充水因素、 充水方式、突水层位、突水点的位置与 突水量、矿井涌水量的动态变化与开采 水平、开采面积的关系、以往发生水害 的观测研究资料和防治水措施及效果。
（三）地表水体调查
调查与收集矿区河流、水渠、湖泊、积水区、山 塘和水库等地表水体的历年水位、流量、积水量、 最大洪水淹没范围、含泥砂量、水质和地表水体 与下伏含水层的水力关系等。对可能渗漏补给地 下水的地段要进行详细调查，并进行渗漏量监测。
山西沁源梗阳煤业有限公司矿井水文地质补充勘探报告
山西沁源梗阳煤业有限公司矿井水文地质补充勘探报告山西省地质勘查局二一二地质队二O一一年四月山西沁源梗阳煤业有限公司矿井水文地质补充勘探报告编制：审核：总工：队长：山西省地质勘查局二一二地质队二O一一年四月目录第一章矿井概况 (1)第一节目的和任务 (1)第二节位置及交通 (2)第三节自然地理 (5)第二章井田地质 (10)第一节地层 (10)第二节构造 (12)第三章水文地质补充勘查 (17)第一节水文地质补充调查 (17)第二节水文地质补充勘探 (29)第四章矿井涌水量预算和水害防治 (57)第一节矿井排水系统简述及涌水量预算 (57)第二节矿井水害防治 (59)第三节煤矿目前排水系统评价 (64)第五章结论及建议 (68)第一节成果及结论 (68)第二节存在问题及建议 (71)附图：1 山西沁源梗阳煤业有限公司矿井综合水文地质图1:50002 山西沁源梗阳煤业有限公司1号煤层矿井充水性图1:50003 山西沁源梗阳煤业有限公司3号煤层矿井充水性图1:50004 山西沁源梗阳煤业有限公司6号煤层矿井充水性图1:50005 山西沁源梗阳煤业有限公司9+10号煤层矿井充水性图1:50006 山西沁源梗阳煤业有限公司矿井A-A′水文地质剖面图1:20007 山西沁源梗阳煤业有限公司矿井综合水文地质柱状图1:500第一章矿井概况第一节目的和任务为进一步做好煤矿的防治水工作，长治市煤炭工业局在二O O九年八月十七日下发了《长治市煤炭工业局关于进一步做好煤矿防治水工作的通知》（长煤局行发［2009］286号文），要求全市煤矿企业兼并重组稳步推进的同时，切实做好煤矿企业兼并重组期间的水害防治工作，并对矿井防治水工作提出了具体要求，要求各煤矿加强煤矿防治水基础管理工作，按照“预测预报、有掘必探、先探后掘、先治后采”的水害防治原则，落实“防、堵、疏、排、截”五项综合治理措施。
采取地球物理勘探等手段，查明井田水文地质情况，特别是采空区、相邻矿井之间及关闭矿井老空（窑）积水等情况，编制并提交《矿井水文地质补充勘探报告》及矿井综合水文地质图、矿井充水性图等基础图纸和资料，为今后煤矿的防治水工作提供依据。
煤矿水文地质补充勘探1
地质勘探定义： 是在对矿产普查中发现有工业意义的矿床，为查
明矿产的质和量，以及开采利用的技术条件，提供 矿山建设设计所需要的矿产储量和地质资料，对一 定地区内的岩石、地层、构造、矿产、水文、地貌 等地质情况进行调查研究工作。
•
勘探类型
1、资源勘探
石油、煤炭、天然气、金属非金属矿产资源等；
2、工程地质勘探（勘察）
3、数值法 数值法是随着计算机的出现迅速发展起来的
一种近似计算方法，常用的是有限元法 足够的观测孔和清晰的边界条件
建立数学模型
反求参数 预测计算
•
五、煤矿水文地质勘探成果
补充勘探成果的特点：
1、不同于资源勘探成果，资料累积，分析研究程度不足； 2、补充勘探的成果不仅来源于补充勘探所取得的资料，还来源于前期勘 探、生产实际揭露等，其成果是综合性的； 3、水文地质补充勘探成果紧紧围绕煤矿生产实际，必须回答煤矿水文地质 疑难问题，为解决水害问题提供地质依据。 4、成果应不断更新，随时补充、修正和完善。
上，建立矿区水文地质模型和数学模型选择有代表性的参数及合 理
的方法计算矿区正常和最大涌水量。主要方法有：比拟法、数理 统
计法、水均衡法、解析法、数值法和物理模拟法等。必须注意计 算
•
矿井涌水量计算
1、比拟法： 富水系数:
采空面积富水系数： 采掘长度富水系数：
单位涌水量比拟法：
函数关系比拟法： （降深、巷道长度、雨季补给增长系数）
位下降速度＜2cm/h
孔封闭
原状水样
单孔抽水试验稳定时段延 续时间不少于8小时
水位、冲洗液消耗、孔内 情况、岩心描述等
பைடு நூலகம்
•
钻孔结构设计
考虑因素：孔深，孔径、抽水试验等
明矿产的质和量，以及开采利用的技术条件，提供 矿山建设设计所需要的矿产储量和地质资料，对一 定地区内的岩石、地层、构造、矿产、水文、地貌 等地质情况进行调查研究工作。
•
勘探类型
1、资源勘探
石油、煤炭、天然气、金属非金属矿产资源等；
2、工程地质勘探（勘察）
3、数值法 数值法是随着计算机的出现迅速发展起来的
一种近似计算方法，常用的是有限元法 足够的观测孔和清晰的边界条件
建立数学模型
反求参数 预测计算
•
五、煤矿水文地质勘探成果
补充勘探成果的特点：
1、不同于资源勘探成果，资料累积，分析研究程度不足； 2、补充勘探的成果不仅来源于补充勘探所取得的资料，还来源于前期勘 探、生产实际揭露等，其成果是综合性的； 3、水文地质补充勘探成果紧紧围绕煤矿生产实际，必须回答煤矿水文地质 疑难问题，为解决水害问题提供地质依据。 4、成果应不断更新，随时补充、修正和完善。
上，建立矿区水文地质模型和数学模型选择有代表性的参数及合 理
的方法计算矿区正常和最大涌水量。主要方法有：比拟法、数理 统
计法、水均衡法、解析法、数值法和物理模拟法等。必须注意计 算
•
矿井涌水量计算
1、比拟法： 富水系数:
采空面积富水系数： 采掘长度富水系数：
单位涌水量比拟法：
函数关系比拟法： （降深、巷道长度、雨季补给增长系数）
位下降速度＜2cm/h
孔封闭
原状水样
单孔抽水试验稳定时段延 续时间不少于8小时
水位、冲洗液消耗、孔内 情况、岩心描述等
பைடு நூலகம்
•
钻孔结构设计
考虑因素：孔深，孔径、抽水试验等
煤矿防治水细则释义详解版
（六）矿井未来3年采掘和防治水规划，开采受水害影响程度和防 治水工作难易程度评价；
（七）矿井水文地质类型划分结果及防治水工作建议。 原第十二条。增加防排水系统的情况介绍，应为水文地质类型报 告的重要一部分。如是否有防水闸门、潜水电泵，排水系统是否满足 需要。增加矿井未来3年采掘和防治水规划，对矿井未来3年防治水工 程难易程度及开采受水害影响程度作出正确的预测。水文地质类型划 分工作必须认真进行，如果划分不准确，对矿井防治水工作造成影响， 如邢东矿发生突水事故后，事故调查时认定其水文地质类型划分报告 不合理，进行了地面区域水害治理，防治水工程难易程度评价为中等 是错误的。
原第八条。原为“应当采取有效措施”，现改为“应当进行水文 地质补充勘探工作”，更具体。在第三章中矿井水文地质补充勘探 对各种不同水文地质条件均有具体的补充勘探要求。增加“水害隐 患未消除之前严禁进行采掘活动”内容，“未查明”“未消除”两 选一，要么是查明了无水害隐患，要么是查明了有水害隐患，则必 须消除此水害隐患才能生产。
改后汇总于12月初成稿。并与2018年3月全国征求意见，再次修改
后定稿。
2018年6月4日国家煤矿安监局以煤安监调查【2018】14号
颁布，于9月1日起施行。
规定→细则
规程>规定>细则
无“与本规定不一致的，依照本规定执行”
前言
原《煤矿防治水规定》自2009年颁布实施以来，对提升全国煤 矿防治水工作水平，有效防范事故，发挥了重要作用。该规定出台 距今已有9年时间，很多内容不适应当前煤矿防治水工作的要求，需 要进行完善。同时，随着煤炭工业的快速发展，特别是2015年邢台 全国煤矿水害防治现场会召开以来，煤矿水害防治理念不断更新， 防治水技术、装备和管理水平有了很大提升。比如地面区域水害治 理技术、微震监测技术、对老空水威胁矿井实行分区管理的方式等 一些先进技术和管理手段的应用。
煤矿水文地质补充勘探1王新
三、煤矿水文地质补充勘探设计
1、补勘的目的、任务 目的：防治水。任务确定应全面分析已有资料，确定补勘的任务。 2、补勘的依据：规范规程、资料来源 3、补勘的范围 矿井？采区？工作面？下组煤？上组煤？煤系地 层含水层？太灰含水层？奥灰含水层？ 4、补勘技术手段及工程量：根据任务及规程（勘探类型）确定。 5、工程预算 6、成果设计
7、矿井涌水量计算
矿区水文地质工程地质勘探规范：
对补充勘探，当水文地质条件变化不大时，可用比拟法预测矿井涌 水量。矿井涌水量计算必须建立在正确认识矿区水文地质条件基础 上，建立矿区水文地质模型和数学模型选择有代表性的参数及合理 的方法计算矿区正常和最大涌水量。主要方法有：比拟法、数理统 计法、水均衡法、解析法、数值法和物理模拟法等。必须注意计算 方法的使用条件，有条件时应采用几种方法计算对比。对计算结果 应进行详细评价，分析论证计算涌水量可能偏大或偏小的原因，推 荐排水设计的矿井涌水量。
三型
第一型：水文地质条件简单矿床 第二型：水文地质条件中等矿床 第三型：水文地质条件复杂矿床
水文地质勘探类型和矿井水文地质类型区别
水文地质勘探类型：划分的目的是为不同类型矿床的勘探工程设定不同工程量、勘探 程度以及矿井涌水量计算等技术要求。 比如：孔隙充水简单型矿床在勘查阶段的水文地质剖面要求至少一条，但在复杂型矿 床要求至少4条剖面，各剖面上不少于3个水文孔；水文地质条件简单的矿区，可计算 全矿区的正常和最大涌水量。 立足与勘探，围绕如何将勘探工作做好，与开采安全关系不大。
设最大降深为s1， 一般地：
2 s2 s1
3 s3 1 s1
3
非稳定流：抽水过程中保持水量稳定，观测水位变化
或保持水位稳定，观测水量变化。符合实际。
鲁新煤矿水文地质补勘竣工总结地质报告讲解
鲁新煤矿首采工作面水体下安全开采技术研究鲁新煤矿水文地质补勘竣工总结地质报告新汶矿业集团地质勘探有限责任公司2013年9月编制单位：新汶矿业集团地质勘探有限责任公司总经理：王恒强总工程师：赵兰春报告编写：王心玉高祥川野外地质：王心玉于洪岭制图: 和小惠郁艳萍审核：李经海目录一、概况 (1)二、补充勘探设计主要技术要求 (2)三、工程施工情况 (4)四、地质 (18)五、水文地质 (24)六、结论与建议 (48)附图目录1、补勘水文钻孔工程布置图2、补勘水文钻孔柱状图3、钻孔抽水试验成果图4、煤岩层对比图5、补勘水文地质剖面图附表目录1、钻孔综合确定成果表2、钻孔孔斜测量成果表3、钻孔地温测量成果表4、钻孔抽水试验成果表附件1、钻孔水质检测报告一、概况鲁新井田处于锡林郭勒盟高原，位于大兴安岭西坡，为大兴安岭山地和内蒙古高原的衔接部位，地面标高海拔+868～+922m。
除丘陵山顶局部出露基岩外，均为第四系表土覆盖。
井田南北长8.6km，东西宽5.4km，面积46.25km2，其中含煤面积34.53km2。
矿井采用立井开拓，于2008年8月31日开工建设，计划2013年12月份完成首采面安装并试生产。
矿井设计生产能力5.0Mt/a。
2012年12月北京天地科技股份有限公司开采设计事业部提出了《鲁新煤矿首采工作面水体下安全开采技术研究--鲁新煤矿水文地质补勘设计》（以下简称《补勘设计》），2013年2月集团公司组织有关专家对《补勘设计》进行了审查，作为补勘钻孔工程施工的依据。
鲁新井田首采区内，6、9、11煤层都存在着直接顶板为砂砾岩含水层的区域，在该区域回采时，存在出水、溃砂威胁。
必须采取合理的防治水技术措施，才能实现工作面的安全生产。
综合以往水文地质工作取得的成果及存在的问题，结合井田生产建设阶段的要求及有关规范，煤系砂岩地层含水层和新近系含水层均为影响矿井安全生产的重要含水层，而现有资料对煤系地层含水层与新近系含水层的认识程度不足，无法制定安全合理的矿井和工作面防治水技术措施，也就无法保证矿井的生产安全，因此，必须进行水文地质补勘，且将补勘孔留作长期观测孔，长期监测地下水动态，为制定合理的防治水技术措施提供可靠的技术资料，为防治水方案、开采方案的制定提供可靠依据，这是实现首采工作面和后续工作面安全开采的前提和基础。
Gb-gboz《矿井水文地质规程》
、.~①我们‖打〈败〉了敌人。
②我们‖〔把敌人〕打〈败〉了。
矿井水文地质规程（试行）第一章总则第1条矿井水文地质工作是保证煤矿煤矿安全生产建设的一项重要技术基础工作。
为做好矿井水文地质工作，掌握矿井水文地质规律，研究和解决太井生产建设中的水文地质问题，防治水害，保护和利用地下水资源，特制定本规程。
第2条矿井水文地质工作的基本任务：一、开展矿区（井田）水文地质补充调查、补充勘探和水文地质观测工作。
二、为矿井建设、采掘、开拓延深、改扩建提供所需的水文地质资料或专门报告。
三、在采掘过程中进行水害分析、预测和防探水。
四、开展矿区（井田）专门防治水水中的水文地质工作。
五、为补充和改善矿区（井）生产、生活供水，进行调查、勘探，提供水源资料。
六、根据需要开展老矿区环境水文地质调查和研究。
第3条加强矿井水文地质的科学研究，不断总结经验，引用国内、外先进技术，并不断加以发展、创新。
第二章矿井水文地质类型的及其工作要求第4条为了有针对性地做好矿井水文地质工作，从矿区水文地质条件、井巷充水及其相互关系出发，根据受采掘破坏或影响的含水层性质、富水性，补给条件，单井年平均涌水量和最大涌水量、开采受水害影响程度和防治水工作难易程度等项，把矿井水文地质划分为简单、中等、复杂、极复发杂四个类型（见表1）。
第5条极复杂型矿井，除必须按照水文地质特点和开采需要进行补充调查、勘探和专门试验，建立井上下水动态观测网，坚持长期观测，以及健全观测资料台帐和历时曲线等候外，还应做到：一、高原山地向斜正地形岩溶矿区，要注重岩溶调查、暗河探测和封闭汇水洼地的水均衡工作，研究分析探放、堵截暗河水的方案与措施。
二、厂灰岩露头颁范围广，河溪发育，山塘水库多的矿区，要注重地表水体、岩溶泉同井下出水点关系的调查分析，做好探放溶洞泥砂水工作，防止大突水的威胁。
三、经常直接或间接受煤层顶底部石灰岩溶洞—溶隙高压富含水层突出威胁的矿区（井），要开展区域水文地质综合调查，研究岩溶发育规律，并采用大口径抽水、井下大型放水试验及连通试验，勘查岩溶水集中强径流带或岩溶管道带的颁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿水文地质补充勘探1
勘探类型
1、资源勘探
石油、煤炭、天然气、金属非金属矿产资源等；
2、工程地质勘探（勘察）
大型及重要建设项目场地：港口码头，机场等；
3、水文地质勘探
供水勘探，开采水文地质条件勘探等；
4、各种专项勘探：
煤层气勘探、科学地质勘探、地震勘探等。
PPT文档演模板
煤矿水文地质补充勘探1
煤矿地质勘探
方法：水文地质调查，地面和井下水文地质观 测
手段：测绘、观测、填图、绘图、记录等 水文地质调查内容包括：
资料收集、地貌地质、地表水体、井泉、古井老窑 生产矿井、周边矿井、地面岩溶调查。
煤矿防治水规定中有比较详细的要求
PPT文档演模板
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
2、水文地质钻探
电阻率、自然电位、自然伽玛、井径、井温、井斜测量；井中流体测量、超 声成像测井、声速、伽玛伽玛、井液电阻率、井液、钻孔电磁波法测井。
PPT文档演模板
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
4、化 探
水化学分析方法的简称。地下水的化学成份往往代表着其赋存地层的环境特征， 按照各种特征离子的含量、矿化度、水质类型等，可以对不同含水层地下水做 出区分，从而对井下涌水的来源进行识别。
PPT文档演模板
煤矿水文地质补充勘探1
三、煤矿水文地质补充勘探设计
1、补勘的目的、任务 目的：防治水。任务确定应全面分析已有资料，确定补勘的任务。 2、补勘的依据：规范规程、资料来源 3、补勘的范围 矿井？采区？工作面？下组煤？上组煤？煤系地 层含水层？太灰含水层？奥灰含水层？ 4、补勘技术手段及工程量：根据任务及规程（勘探类型）确定。 5、工程预算 6、成果设计
钻孔单位涌水量＜0.001L/s.m的岩层为隔水层
PPT文档演模板
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
3、物 探
目的与任务
物探方法设计
工程量设计
成果要求
物探工程设计
PPT文档演模板
煤矿水文地质补充勘探1
物探方 法
•物 探
PPT文档演模板
•地面瞬变电磁法 •直流电法
•频率测深法 •音频电穿透法 •瑞雷波地震勘探法 •槽波地震勘探法 •高分辨地震勘探法 •地质雷达勘探法
矿井水文地质类型：划分的目的是保证矿井安全生产，按照不同类型水文地质条件， 对煤矿安全进行安全监管。 比如：水文地质条件复杂的矿井要求设立专门的防治水机构，装备必要的防治水抢险 救灾设备，探放水应当坚持“有掘必探”原则，
PPT文档演模板
煤矿水文地质补充勘探1
煤矿防治水规定
第二十九条：矿井有下列情形之一的，应当进行水文地 质补充勘探工作： 1、矿井主要勘探目的层未开展过水文地质勘探工作的； 2、矿井原勘探工程量不足，水文地质条件尚未查清的； 3、矿井经采掘揭露煤岩层后，水文地质条件比原勘探报告复杂的； 4、矿井经长期开采，水文地质条件已发生较大变化，原勘探报告不 能满足生产要求的； 5、矿井开拓延伸、开采新煤系（组）或者扩大井田范围 设计需要的； 6、特殊地质条件部位或者深部煤层下伏强含水层，煤层底板带压， 专门防治水工程提出特殊要求的； 7、各种井巷工程穿越强富水性含水层时，施工需要的。
目的与任务 取样方法
水质测试项目
工作量设计
成果要求
化学勘探设计
PPT文档演模板
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
5、水文地质试验
抽水试验
放水试验
注水试验
连通试验
PPT文档演模板
水文地质试验设计
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
6、水文地质测试
岩石物理力学性质测试 地应力测试 煤层顶底板破坏深度测试 带压系数测试
煤层底板破坏深度测 试
PPT文档演模板
煤矿水文地质补充勘探1
煤层底板破坏深度测 试
PPT文档演模板
煤矿水文地质补充勘探1
煤层底板破坏深度测 试
工作面底板采前、采后渗透性系数的变化，反映了
采动对底板的破坏程度。以采后和采前渗透系数的增量
及开采 后及开采前渗透系数的比值作为底板破坏深度
的判别指标。
PPT文档演模板
煤矿水文地质补充勘探1
四、煤矿水文地质勘探方法与手段
矿
水水
水 水 井计 勘
文 绘地
文 探地
探物
探化
文 验地
文 试地
算
涌 水
质质
质 质量
算 机 模
探 新 技
测钻
试 测 计拟 术
PPT文档演模板
常用技术
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
1、水文地质测绘中遇到的水文地质问题，充分利来自矿井的有利条件，进行有针对性的矿
井水文地质勘探，为矿井建设生产和矿井防治水工作提供依据。可见矿
井水文地质勘探是煤田地质勘探所不能取代的。对于水文地质条件复杂
和极复杂的大水矿井，尤其是这样。
PPT文档演模板
煤矿水文地质补充勘探1
二、煤矿水文地质勘探规范
1、《矿区水文地质地质工程地质勘探规范 》（GB12719-91） 2、《煤、泥炭地质勘查规范》（DZ/T0215-2002） 3、《煤矿防治水规定》（国家安监总局、煤矿监察局）
煤矿水文地质勘探特征
它一般应分阶段循序进行。矿井水文地质勘探为矿井建设、采掘、开拓
延深、改扩建提供所需的水文地质资料，并为矿井防治水工作提供水文
地质依据，它是在煤田水文地质勘探的基础上进行的。矿井水文地质勘
探是在矿井建设和生产过程中进行的，它既可以验证和深化煤田地质勘
探对井田（矿井）水文地质条件的认识，又可以根据矿井建设生产过程
它所完成的任务内容包括以下几个方面： （1）完善并建立含水层水动态观测系统； （2）形成矿井水文地质试验系统； （3）为岩石力学性能测试取样、测试提供条件； （4）探查目的含水层岩性、厚度和富水性； （5）探查开采煤层底板至奥灰含水层间隔水层岩性、厚度及隔水性；
PPT文档演模板
煤矿水文地质补充勘探1
两个判据
测试深度
7.51~13.87 8.98~9.03 9.96~10 10.94~11 12.4~14.43
K1
13.87 2.112 282.74 97.5
0.69
K2
16.43 50.36 320.32 109.64
1.92
K2/K1
1.184092 23.83333 1.132898 1.124549
煤矿水文地质补充勘探1
关于测井
水文地质补充勘探一般应进行钻孔测井，测井可以：
a. 确定含水层、隔水层、软弱夹层的层位与厚度； b. 确定断裂带、裂隙带和岩溶发育带的位置及厚度； c. 划分地层组，编录钻孔柱状剖面； d. 划分咸淡水界面； e. 测定钻孔中含水层之间的补给关系； f. 估算水文地质参数，包括地下水矿化度、孔隙率、渗透系数、流量及涌水量等； g. 测定钻孔技术状况，包括钻孔孔径、孔斜，寻找孔内事故位置； h. 地层物性参数测量。
煤层底板破坏深度测 试
PPT文档演模板
煤矿水文地质补充勘探1
带压系数测试
•Dw＞TS •Dw＝TS •Dw＜TS
不突水 一般不突水，或渗透出水，水量有限 突水
PPT文档演模板
煤矿水文地质补充勘探1
煤矿水文地质勘探方法与手段
7、矿井涌水量计算
煤矿水文地质勘探方法与手段
钻孔布置原则 钻探孔数确定 钻探参数设计 钻探工艺要求 钻探成果要求 钻孔封孔设计
PPT文档演模板
钻探工程设计
煤矿水文地质补充勘探1
钻探工艺设计
PPT文档演模板
项目 钻孔偏斜 孔深误差 钻井液
取芯
地质编录
水文测井 下管止水 水质取样 简易水文
质量要求
工作内容
水文地质勘探类型：划分的目的是为不同类型矿床的勘探工程设定不同工程量、勘探 程度以及矿井涌水量计算等技术要求。 比如：孔隙充水简单型矿床在勘查阶段的水文地质剖面要求至少一条，但在复杂型矿 床要求至少4条剖面，各剖面上不少于3个水文孔；水文地质条件简单的矿区，可计算 全矿区的正常和最大涌水量。 立足与勘探，围绕如何将勘探工作做好，与开采安全关系不大。
煤矿水文地质补充勘探1
煤矿水文地质勘探
矿井建设生产阶段所进行的水文地质勘探，一般视为煤 炭资源勘探阶段的水文地质工作质勘探）的继续与深入，
多带有补充勘探的性质 。基本任务是，为煤炭工业的规
划布局和煤矿建设，安全生产提供水文地质依据，并为水 文地质研究积累资料。
PPT文档演模板
煤矿水文地质补充勘探1
＜1.5°/100m
每30m测斜一次
≤1.5‰
清水钻进
必须采用泥浆钻进时，应采取 有效洗井措施。
完整岩层岩芯采取率70%；破 碎带＞60%
详细记录涌水、掉块、塌孔、缩径、逸气、掉钻 等现象层位和深度，岩性、裂隙性质、密度、风 化程度、岩溶特性及发育深度。
全孔测井
视电阻率、自然电位、自然伽 玛、井温、井斜。
煤矿勘探期：资源勘探为主
地质报告
煤矿生产期：资源开采 为主
生产地质报 告
煤矿生产期：防治水为 主
水文地质报告
矿井地质 规程
PPT文档演模板
由矿井建设开始，到开采结束期间所进行的一切勘探， 统
称矿井地质勘探。按其目的之不同，分为矿井资源勘探、 矿井补充勘探、生产勘探和矿井工程勘探等四类。
优质无缝钢管，止水后管内水 套管封闭止水自管底注浆，全
位下降速度＜2cm/h
孔封闭
原状水样
单孔抽水试验稳定时段延 续时间不少于8小时
