输电线路导线参数LGJ、JKLYJ、JKLGYJ
表2.1.2.1-2 LGJ型钢芯铝绞线规格
表2.1.2.1-3 15kV JKL（G）YJ型架空绝缘导线技术参数表
表2.1.2.1-4 镀锌钢绞线技术参数表
表3.1.2.3-2 交联聚乙烯平行集束绝缘架空电缆
表 3.1.2.3-3 BV、BLV型450/750V铜芯和铝芯聚氯乙烯绝缘电线
变压器额定电流的计算公式为输入额定电流：容量/√3/输入电压/效率输出额定电流：容量/√3/输出电压例如: 10KV/0.4KV 200KVA 效率0.95 的油侵变压器高压侧最大额定电流为12A 低压侧最大额定电流为288A
二次侧近似1.44*KVA(变压器容量,规格10kV/0.4kV)
口诀a ：
容量除以电压值，其商乘六除以十。
单位KV
对于高压为10KV低压为0.4KV的50KVA的变压器二次侧的最大电流是:50*1.44=72A。
LGJ架空线资料

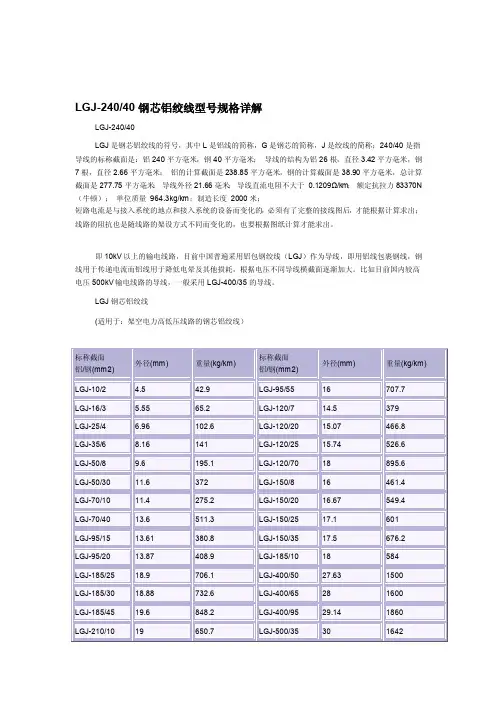

LGJ-240/40钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量964.3kg/km；制造长度2000米；
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。
LGJ、JKLYJ、JKLGYJ.....输电线路导线参数
0.641 501.3 205.4
70 19/2.14 1.4 15.0 0.268
0.443 706.5 278.8
95 19/2.52 1.6 17.5 0.193
0.320 974.4 383.2
120 37/2.03 1.6 19.0 0.153
0.253 1209.8 466.7
150 37/2.25 1.8 21.0 0.124
25/4
6.6
14.3
9290
224.75
JKLGYJ
35/6
7.8
50/8
9.1
15.4 16.8
12630 16870
275.4 345.04
70/10
10.9
18.5
23390 443.52
载流量(A)
147 178
744.2 920.9 135 160 195 245
95/15
12.9
20.7
0.2345 0.2364 0.1989 0.1980 0.1939 0.1962 0.1572 0.1542 0.1592 0.1564 0.1181 0.1209 0.1198
计算拉 断力(N)
12630 16870 42620 23390 58600 35000 37200 78110 27570 41000
2×50
8.4
33004 14022 987 368
194 148
2×70
10
46922 20708 1360 484
240 189
2×95
11.6
63518 27454 1840 664
290 230
2×120
13.0

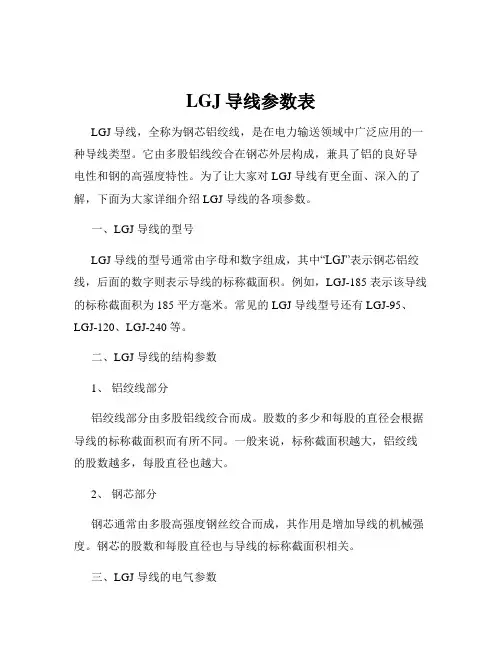

LGJ导线参数表
LGJ导线参数表LGJ 导线，全称为钢芯铝绞线，是在电力输送领域中广泛应用的一种导线类型。
它由多股铝线绞合在钢芯外层构成，兼具了铝的良好导电性和钢的高强度特性。
为了让大家对 LGJ 导线有更全面、深入的了解，下面为大家详细介绍 LGJ 导线的各项参数。
一、LGJ 导线的型号LGJ 导线的型号通常由字母和数字组成，其中“LGJ”表示钢芯铝绞线，后面的数字则表示导线的标称截面积。
例如，LGJ-185 表示该导线的标称截面积为 185 平方毫米。
常见的 LGJ 导线型号还有 LGJ-95、LGJ-120、LGJ-240 等。
二、LGJ 导线的结构参数1、铝绞线部分铝绞线部分由多股铝线绞合而成。
股数的多少和每股的直径会根据导线的标称截面积而有所不同。
一般来说，标称截面积越大，铝绞线的股数越多，每股直径也越大。
2、钢芯部分钢芯通常由多股高强度钢丝绞合而成，其作用是增加导线的机械强度。
钢芯的股数和每股直径也与导线的标称截面积相关。
三、LGJ 导线的电气参数1、直流电阻LGJ 导线的直流电阻是其重要的电气参数之一。
直流电阻的大小直接影响到导线在输电过程中的电能损耗。
一般来说，导线的标称截面积越大，其直流电阻越小。
2、载流量载流量是指 LGJ 导线在一定环境条件下能够安全承载的最大电流值。
载流量的大小受到导线的材质、截面积、敷设方式、环境温度等多种因素的影响。
在实际应用中，需要根据具体情况对载流量进行计算和校验，以确保导线能够满足输电需求，同时不会因过载而发生故障。
四、LGJ 导线的机械参数1、拉断力LGJ 导线的拉断力是指导线在受到拉伸作用时所能承受的最大拉力。
拉断力的大小与导线的结构、材质以及标称截面积密切相关。
在设计输电线路时，需要根据线路的档距、气象条件等因素，合理选择具有足够拉断力的 LGJ 导线，以确保线路的安全运行。
2、重量LGJ 导线的重量也是一个重要的机械参数。
重量的大小会影响到线路的杆塔设计、施工安装以及运行维护等方面。

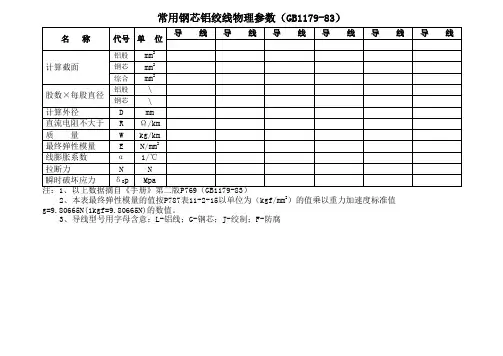

LGJ钢芯铝绞线(GB1179-83)
30/2.98
24/3.60
26/3.42
30/3.20
钢芯
\
7/2.22
7/2.50
7/2.98
7/2.40
7/2.66
7/3.20
计算外径
D
mm
19.98
20.38
20.86
21.60
21.66
22.40
直流电阻不大于
R
Ω/km
0.1380
0.1363
0.1381
0.1181
0.1209
0.1198
0.07232
0.07236
0.07087
质 量
W
kg/km
1286
1295
1349
1511
1611
1860
最终弹性模量
E
N/mm2
60801
62762
64724
68646
75511
78453
线膨胀系数
α
1/℃
21.4×10-6
20.9×10-6
20.5×10-6
19.3×10-6
18.9×10-6
计算截面
铝股
mm2
68.05
69.73
94.39
95.14
96.51
118.89
钢芯
mm2
11.34
40.67
15.33
18.82
56.30
6.61
综合
mm2
79.39
110.40
109.72
113.96
152.81
125.50
股数×每股直径
铝股
\
6/3.80
24/3.60
26/3.42
30/3.20
钢芯
\
7/2.22
7/2.50
7/2.98
7/2.40
7/2.66
7/3.20
计算外径
D
mm
19.98
20.38
20.86
21.60
21.66
22.40
直流电阻不大于
R
Ω/km
0.1380
0.1363
0.1381
0.1181
0.1209
0.1198
0.07232
0.07236
0.07087
质 量
W
kg/km
1286
1295
1349
1511
1611
1860
最终弹性模量
E
N/mm2
60801
62762
64724
68646
75511
78453
线膨胀系数
α
1/℃
21.4×10-6
20.9×10-6
20.5×10-6
19.3×10-6
18.9×10-6
计算截面
铝股
mm2
68.05
69.73
94.39
95.14
96.51
118.89
钢芯
mm2
11.34
40.67
15.33
18.82
56.30
6.61
综合
mm2
79.39
110.40
109.72
113.96
152.81
125.50
股数×每股直径
铝股
\
6/3.80
输电线路导线参数LGJ、JKLYJ、JKLGYJ
66.5
29.5
10
7/1.35
1.0
7.0
1.83
3.68
116
54.3
16
7/1.70
1.0
8.0
1.15
1.91
176.5
77.3
25
7/2.14
1.2
10.0
0.727
1.20
277.7
119.9
35
7/2.52
1.2
11.5
0.524
0.868
375.0
156.1
50
19/1.78
1.4
13.0
25/4
13.3
200.48
125
35/6
14.4
248.96
150
50/8
15.8
315.82
185
70/10
17.5
410.93
235
95/15
19.5
531.45
295
120/20
21.2
649.29
345
150/25
22.4
722.98
395
185/30
24.5
896.67
460
240/40
27454
1840
664
290
230
2×120
13.0
79822
34678
2298
812
347
270
4×6
2.76
8938
3853
276
119
45
37
4×10
3.8
13884
6600
428
29.5
10
7/1.35
1.0
7.0
1.83
3.68
116
54.3
16
7/1.70
1.0
8.0
1.15
1.91
176.5
77.3
25
7/2.14
1.2
10.0
0.727
1.20
277.7
119.9
35
7/2.52
1.2
11.5
0.524
0.868
375.0
156.1
50
19/1.78
1.4
13.0
25/4
13.3
200.48
125
35/6
14.4
248.96
150
50/8
15.8
315.82
185
70/10
17.5
410.93
235
95/15
19.5
531.45
295
120/20
21.2
649.29
345
150/25
22.4
722.98
395
185/30
24.5
896.67
460
240/40
27454
1840
664
290
230
2×120
13.0
79822
34678
2298
812
347
270
4×6
2.76
8938
3853
276
119
45
37
4×10
3.8
13884
6600
428
LGJ钢芯铝绞线参数
LGJ钢芯铝绞线LGJ-240/40LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称;240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米; 导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米; 铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米; 导线外径21.66毫米; 导线直流电阻不大于 0.1209Ω/km; 额定抗拉力83370N(牛顿); 单位质量 964.3kg/km;制造长度 2000米;短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出;线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
即10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

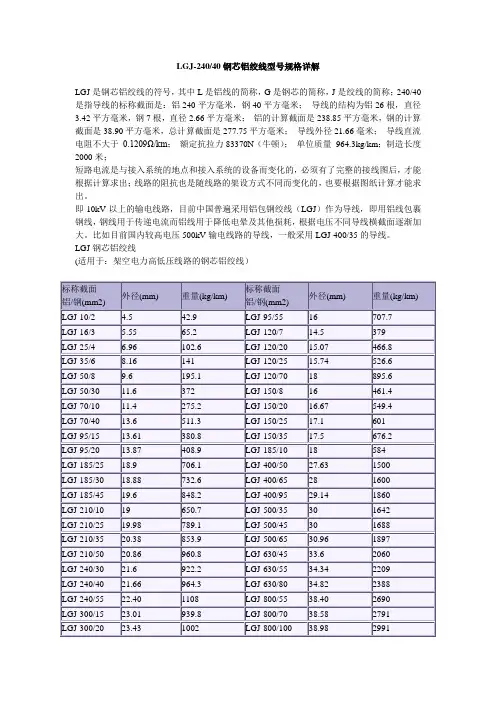

LGJ钢芯铝绞线(适用于：架空电力高低压线路的钢芯铝绞线)标称截面铝/钢(mm2) 外径(mm) 重量(kg/km)标称截面铝/钢(mm2)外径(mm) 重量(kg/km)LGJ-10/2 4.5 42.9 LGJ-95/55 16 707.7 LGJ-16/3 5.55 65.2 LGJ-120/7 14.5 379 LGJ-25/4 6.96 102.6 LGJ-120/20 15.07 466.8 LGJ-35/6 8.16 141 LGJ-120/25 15.74 526.6 LGJ-50/8 9.6 195.1 LGJ-120/70 18 895.6 LGJ-50/30 11.6 372 LGJ-150/8 16 461.4 LGJ-70/10 11.4 275.2 LGJ-150/20 16.67 549.4 LGJ-70/40 13.6 511.3 LGJ-150/25 17.1 601 LGJ-95/15 13.61 380.8 LGJ-150/35 17.5 676.2 LGJ-95/20 13.87 408.9 LGJ-185/10 18 584 LGJ-185/25 18.9 706.1 LGJ-400/50 27.63 1500 LGJ-185/30 18.88 732.6 LGJ-400/65 28 1600 LGJ-185/45 19.6 848.2 LGJ-400/95 29.14 1860 LGJ-210/10 19 650.7 LGJ-500/35 30 1642 LGJ-210/25 19.98 789.1 LGJ-500/45 30 1688 LGJ-210/35 20.38 853.9 LGJ-500/65 30.96 1897 LGJ-210/50 20.86 960.8 LGJ-630/45 33.6 2060 LGJ-240/30 21.6 922.2 LGJ-630/55 34.34 2209LGJ钢芯铝绞线持续载流量LJ/LGJ/JKLJ/JKLYJ架空线路待续载流量注：架空电缆导体工作温度90°C，环境温度40°C.注 1.最高允许温度+70℃的载流量，基准环境温度为+25℃，无日照；2.最高允许温度+80℃的载流量，系按基准环境温度为+25℃、日照0.1W/cm2、风速0.5m/s、海拔1000m、辐射散热系数及吸热系数为0.5条件计算的；3.某些导线有两种绞合结构，带(1)者铝芯根数少(LGJ型为7根，LGJQ型为24根)，但每根铝芯截面较大。
LGJ-30025 导线规格及设计数据
150.00 27945 19642 19727 20062
155.71 27988 19810 19898 20247
163.98 27733 19810 19904 20275
350.00 20092 17531 17700 18362
400.00 19275 17296 17472 18160
450.00 18710 17128 17308 18014
100.00 31696 18138 26399 28508 11469
150.00 31696 19642 27643 31200 14010
155.71 31696 19810 27791 31506 14271
450.00 19166 17128 22717 31696 15983
500.00 18618 17004 22456 31696 16061
|张力| ⑥ ⑦ ⑧ ⑨
|(Ｎ)| 安 装 外过电压 外过电压 内过电压
＼___＼ (无风) (有风)
100.00 27594 18138 18190 18400
200.00 3.16 3.49 2.72
250.00 4.93 5.31 4.42
300.00 7.10 7.51 6.54
350.00 9.67 10.10 9.07
LGJ-300/25 定位模板Ｋ值适用范围 计算流水号: 311
[ - 0.05/100000 ＜ (Ｋ-Ｋ') ≤ + 0.20/100000 ]
代表档距范围(ｍ) Ｋ值(/100000)代表档距范围(ｍ) Ｋ值(/100000)
100.00 0.88 1.13 0.72
155.71 27988 19810 19898 20247
163.98 27733 19810 19904 20275
350.00 20092 17531 17700 18362
400.00 19275 17296 17472 18160
450.00 18710 17128 17308 18014
100.00 31696 18138 26399 28508 11469
150.00 31696 19642 27643 31200 14010
155.71 31696 19810 27791 31506 14271
450.00 19166 17128 22717 31696 15983
500.00 18618 17004 22456 31696 16061
|张力| ⑥ ⑦ ⑧ ⑨
|(Ｎ)| 安 装 外过电压 外过电压 内过电压
＼___＼ (无风) (有风)
100.00 27594 18138 18190 18400
200.00 3.16 3.49 2.72
250.00 4.93 5.31 4.42
300.00 7.10 7.51 6.54
350.00 9.67 10.10 9.07
LGJ-300/25 定位模板Ｋ值适用范围 计算流水号: 311
[ - 0.05/100000 ＜ (Ｋ-Ｋ') ≤ + 0.20/100000 ]
代表档距范围(ｍ) Ｋ值(/100000)代表档距范围(ｍ) Ｋ值(/100000)
100.00 0.88 1.13 0.72
LGJ钢芯铝绞线技术参数
LGJ钢芯铝绞线
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于 0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量 964.3kg/km；制造长度 2000米。
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
LGJ钢芯铝绞线 (适用于架空电力高低压线路的钢芯铝绞线)。
LGJ钢芯铝绞线技术参数[1]
LGJ钢芯铝绞线
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于 0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量 964.3kg/km；制造长度 2000米。
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
LGJ钢芯铝绞线 (适用于架空电力高低压线路的钢芯铝绞线)。
