变频器控制面板按键的功能-民熔

变频器基本参数设置-民熔
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

民熔变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

参数设置
当变频器出厂时，制造商为每个参数预置一个值，称为出厂（默认）值。

一般的缺省值不能满足大多数传输系统的要求。

因此，在正确使用变频器之前，用户需要对变频器的参数进行如下设置：
（1）确认电动机的功率、电流、电压、转速和最高频率。

这些参数可以直接从变频器采用的电机铭牌控制方式中获得，即调速、转矩控制、PID或其他方式。

控制方式选择后，一般根据控制精度要求进行静态或动态辨识。

（2）设置变频器启动方式。

变频器出厂时一般设置为面板启动。

用户可根据实际情况选择启动方式。

您可以使用面板、外部终端、通信模式等。

（3）对于给定信号的选择，一般变频器的频率可以通过多种方式给出。

面板设置，外部设置，外部电压或电流设置，通信模式设置。

当然，给定的变频方法可以是这些方法的一种或几种之和。

以上参数设置正确后，逆变器基本能正常工作。

要想获得更好的控制效果，只能根据实际情况修改相关参数。

当参数设置失败时，可根据手册修改参数。

否则，可以初始化数据并恢复默认值。

然后按上述步骤复位。

对于不同品牌的变频器，参数恢复出厂值的方法也不同。

变频器运转中最常用的三种指令-民熔操作变频器有两个基本条件。

除了频率信号外，还有变频器。

变频器的操作说明包括启动、停止、正反转、正反转输入、正反转输入，旅行等等变频器预置模式有三种变频器工作模式：键盘控制，终端控制和通信通讯控制。

操作说明必须根据实际需要进行选择和设置，也可以根据功能进行切换。

一、操作器健盘控制操作员键盘控制是变频器最简单的操作指令方式。

用户可以通过控制按钮直接控制变频器的运行，复位并按下变频器键盘上的按钮/后退/点动委员会操作人员键盘控制的最大特点是方便实用，还可以发挥报警错误的功能，并能告诉用户变频器是否在运行，故障或报警。

因此，用户可以评估变频器是否实际运行，是否存在无需布线的报警，并通过数字液晶屏显示错误类型。

二、外部端子控制终端控制可以通过外部输入终端控制变频器的操作命令，并从外部输入开关信号这是按钮、选择开关、继电器、SP或继电器模块更换控制、停止键，操作员键盘上的点动按钮和复位键，可以远距离控制变频器的操作。

变频器的外部输入控制端子接收开关信号。

所有夹具可分为两类：1。

基本的税收投入，如操作、停止、正向旋转、反向旋转、倾斜、复位等。

这些终端的功能在工厂由变频器进行校准，不可更改。

可编程输入端由于变频器的作用可以接收几十个控制信号，但每个驱动系统的输入控制端并不多同时。

为了节省夹具和减少体积，变频器只提供一定数量的“可编程输入端子”，也可作为“多功能输入端子”知道。

尽管具体的功能在工厂也有设定，不是固定的。

用户可以根据需要使用共同关税多步速度控制、加减速控制等可编程功能。

三、通信控制通信控制与通信控制相同。

无需加线，逆变器可前后旋转、倾斜、误差复位等。

通过改变从上位机到变频器的传输数据来控制。

为了保证通信的正确性，变频器必须采用站号、楼线、奇偶校验等通信参数。

设置这个上位机与变频器之间的通信采用主从式方式。

上位机为主机，变频器为从机。

网络中只能有一个主机。

主机根据站号区分不同的从机。

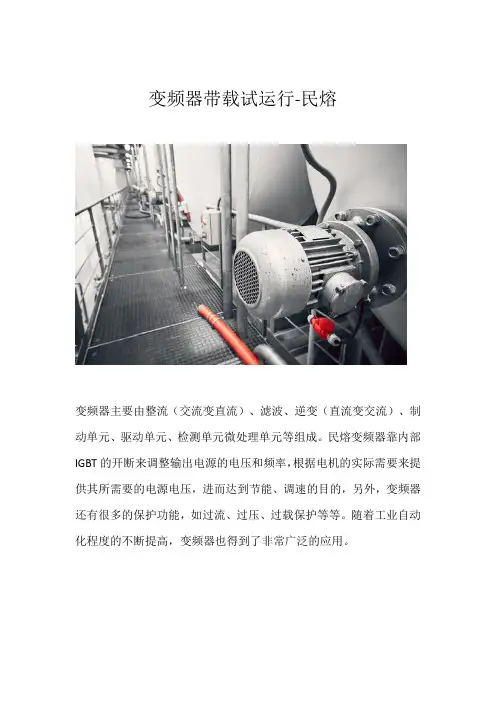

变频器带载试运行-民熔变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

民熔变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

带载试运行1.手动操作变频器面板的运行停止键观察电机运行停止过程及变频器的显示窗看是否有异常现象.2.如果启动P停止电机过程中变频器出现过流保护动作应重新设定加速P减速时间.电机在加、减速时的加速度取决于加速转矩而变频器在启、制动过程中的频率变化率是用户设定的.若电机转动惯量或电机负载变化按预先设定的频率变化率升速或减速时有可能出现加速转矩不够从而造成电机失速即电机转速与变频器输出频率不协调从而造成过电流或过电压.因此需要根据电机转动惯量和负载合理设定加、减速时间使变频器的频率变化率能与电机转速变化率相协调.检查此项设定是否合理的方法是先按经验选定加、减速时间进行设定若在启动过程中出现过流则可适当延长加速时间;若在制动过程中出现过流则适当延长减速时间.另一方面加、减速时间不宜设定太长时间太长将影响生产效率特别是频繁启、制动时.3.果变频器在限定的时间内仍然保护应改变启动P停止的运行曲线从直线改为S 形、U 形线或反S 形、反U 形线.电机负载惯性较大时应该采用更长的启动停止时间并且根据其负载特性设置运行曲线类型.4.如果变频器仍然存在运行故障应尝试增加最大电流的保护值但是不能取消保护应留有至少10 %~20 %的保护余量.5.如果变频器运行故障还是发生应更换更大一级功率的变频器.6.如果变频器带动电机在启动过程中达不到预设速度可能有两种情况:(1)系统发生机电共振可以从电机运转的声音进行判断.采用设置频率跳跃值的方法可以避开共振点.一般变频器能设定三级跳跃点.VPf 控制的变频器驱动异步电机时在某些频率段电机的电流、转速会发生振荡严重时系统无法运行甚至在加速过程中出现过电流保护使得电机不能正常启动在电机轻载或转动惯量较小时更为严重.普通变频器均备有频率跨跳功能用户可以根据系统出现振荡的频率点在VPf 曲线上设置跨跳点及跨跳宽度.当电机加速时可以自动跳过这些频率段保证系统能够正常运行.(2) 电机的转矩输出能力不够不同品牌的变频器出厂参数设置不同在相同的条件下带载能力不同也可能因变频器控制方法不同造成电机的带载能力不同;或因系统的输出效率不同造成带载能力会有所差异.对于这种情况可以增加转矩提升量的值.如果达不到可用手动转矩提升功能不要设定过大电机这时的温升会增加.如果仍然不行应改用新的控制方法比如日立变频器采用VPf 比值恒定的方法启动达不到要求时改用无速度传感器空间矢量控制方法它具有更大的转矩输出能力.对于风机和泵类负载应减少降转矩的曲线值.。

变频器操作器键盘频率给定-民熔操作器键盘给定民熔变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

操作器键盘给定是变频器最简单的频率给定方式，用户可以通过变频器的操作器键盘上的电位器、数字键或上升下降键来直接改变变频器的设定频率。

操作键盘最大的优点是操作简单、方便、醒目（可选配LED数字显示和中文液晶显示），并具有监控功能，即在变频器运行时，能实时显示电流、电压、实际速度、母线电压等。

如果选择键盘数字键或上下键进行设置，由于数字给定，精度和分辨率都很高，其中精度最高可达×±0.01%，分辨率为0.01Hz。

如果选择给定操作器上的电位器，则它属于给定的模拟量，精度略低。

但是，它具有很高的实用性，因为不需要额外的接线，如外部电位器的模拟量输入。

变频器的操作键盘通常可以单独拆卸或选择，然后通过延长线放置在方便用户操作使用的地方。

一般情况下，延长线可选择在5米以下，长距离的延长线不能简单地延长，但必须使用遥控操作键盘。

图1艾默生变频器遥控器接线图1为艾默生TD系列变频器远程操作接线图。

遥控器型号为tdo-rc02，与td2000/2100系列变频器键盘的外观、基本操作方法和显示方式基本一致。

采用内置RS-485通讯方式实现远程操作控制。

工作电压为直流24V，变频器内部直流电源仅能在几十米范围内使用。

大于50米或变频器内部直流电源有其他用途时，可采用左右10W的标准直流24伏电源。

由于远程操作控制是通过通信实现的，机械手的安装距离可以在数百米以内正常工作，使用不同的通信地址可以远程控制多达32个逆变器。

这些操作包括正向和反向操作、电气操作、停机、功能代码设置、功能代码参数视图、操作参数视图、故障复位等。

变频器面板各按键用途介绍变频器面板上的各个按键主要用于设置和控制变频器的运行参数和功能。

下面将对常见的几个按键进行介绍。

1. 电源开/关按键：用于打开或关闭变频器的电源。

在设置或维修时，需要先关闭电源以确保工作的安全性。

2. 运行/停止按键：用于启动或停止变频器的运行。

在设定好相关参数后，按下该按键可以使变频器开始工作，再次按下则可以停止运行。

3. 加速/减速按键：用于调节变频器的运行速度。

按下加速按键可以使变频器的转速逐渐提高，按下减速按键可以使转速逐渐降低。

4. 上/下键：用于上下选择变频器菜单界面中的不同选项，以便进行参数设置或功能调整。

5. 确认/取消按键：用于在设置或调整参数时确认选择或取消操作。

在设置参数后，按下确认键可以将设置保存，按下取消键则可以放弃所做的修改。

6. 设置/调整按键：用于进入或退出变频器的参数设置界面。

在进入设置界面后，可以通过上/下键和确认/取消键来调整参数或功能。

7. 显示屏：用于显示变频器的运行状态、参数设置和故障信息。

通过显示屏可以直观地了解变频器的工作情况。

8. 数字键盘：用于输入相关参数值或进行数值调整。

通过数字键盘可以直接输入需要设置的数值，更加方便快捷。

9. 复位按键：用于恢复变频器的出厂设置。

在部分情况下，当变频器的运行参数调整出现问题时，可以通过按下复位按键将其恢复到出厂设置，以解决问题。

10. 报警/复位按键：用于确认报警信息并复位。

当变频器检测到故障或异常时，会通过显示屏或报警灯发出相应的报警信息，按下报警/复位按键可以确认报警信息并尝试复位。

11. 锁定按键：用于锁定变频器的参数设置。

在正常运行过程中，为了防止误动或误操作，可以通过锁定按键来锁定参数设置，以保证系统的稳定性。

12. 手动/自动切换按键：用于切换变频器的工作模式。

在手动模式下，可以通过上/下键或加速/减速键来手动调节变频器的运行参数；在自动模式下，则根据事先设定好的参数自动运行。

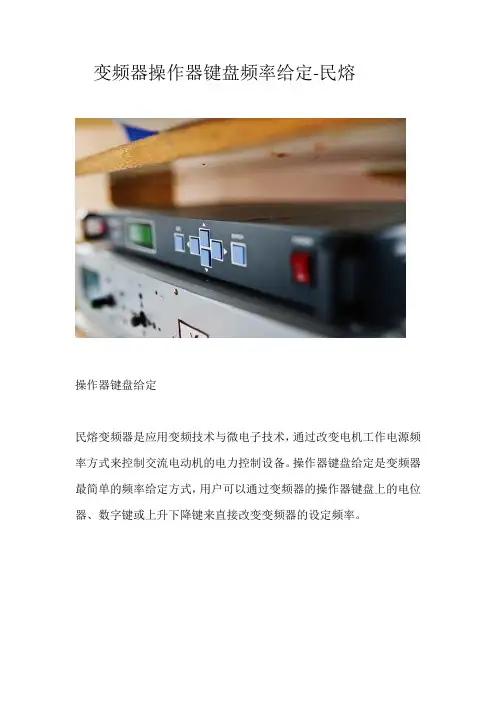

变频器操作器键盘频率给定-民熔
操作器键盘给定
民熔变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

操作器键盘给定是变频器最简单的频率给定方式，用户可以通过变频器的操作器键盘上的电位器、数字键或上升下降键来直接改变变频器的设定频率。

变频器键盘的最大优点是：简单性、方便性、闹钟（数字LED显示器和可选择LCD液晶显示器）和监视功能，以便实时显示电流、电压、实际旋转速度、总线电压等。

运行期间转换器您可以从键盘或下行键中选择一个数字键，由于数字量，精度和分辨率非常高，精度可以达到±0.0的最大频率。

01%和00分辨率Hz.si选择运算符上的电位计被指定，模拟量被给出，精度稍低，但用途非常高，因为不需要像外部电位计的模拟输入那样附加连接。

变频器的致动器键盘通常可以以不同的方式移除或配置，然后放置在一个方便用户操作和使用的地方，通常是通过一条长线。

延伸线可以选择在5m以下，不能简单地延长到更远的距离，但必须与远程键盘一起使用。

图1艾默生变频器遥控器接线
图1显示了远程运算符与Emerson系列的连接。

TD.Le远程操作员模型，TDO-RC02，与变频器的TD2000/2100系列操作员键盘的外观基本相同，以其基本操作方式和风格显示，显示可以在距离仅几十米的范围内使用转换器的内部直流电源。

如果标准直流电源大于50米或其他使用，则选择大约10瓦的直流电源。

通过该遥控器，操作者的安装距离可以正常工作数百米，并且可以使用不同的通信地址遥控到32个换能器。

通讯其中包括反向操作、电操作、停车功能代码设置、功能代码参数检查、操作参数检查、故障反馈等等。

变频器入门-民熔检查变频器机身侧面的型号铭牌，确认变频器型号、产品是否与定货单相符，机器是否有损坏。

一、在第一次简单接线中，必须注意：①电源及电机接线的压着端子，需要使用带有绝缘套管的端子②电源一定不能接到变频器的输出端上(U, V,W)，否则将损坏变频器③接线后，零碎线头必须清除干净。

零碎线头可能造成设备异常、失灵和故障，必须始终保持变频器清沽。

④为使线路压降在2%以内，需要用适当型号的电线接线。

变颇器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的线路下降，而导致电动机的转矩下降。

二、变频器的面板PU操作1.、对变颇器进行操作、运行、调试和维护等，都首先需要熟悉摄作面板PU，下图所示为PU按键和指示灯的具体功能和含义。

2、按键功能说明1）、设置：编程健，一级菜单进入或退出2）、确认：确定键，逐级进入菜单画面、设定参数确认3）、向上箭头：UP递增键，数据或功能码的递增4）、向上箭头：DoWN递减键，数据或功能码的递减5）、向左箭头：左移位键，在停机显示界面和运行显示界面下，可左移循环选择显示参数；在修改参数时，可以选择参数的修改位6）、运行：运行键，在键盘操作方式下，用于运行操作7）、停止/复位：停止/复位键，运行状态时，按此键可用于停止运行操作；受功能码P7.04制复位键制约。

故障报警状态时，所有控制模式都可用该键来复位操作。

8）、正反转/点动：多功能键，用于正转、反转与点动。

3、指示灯说明1）、RUN：运行状态指示灯，灯灭时表示变频器处于停机状态；灯闪烁表示变频器处于参数自学习状态；灯亮时表示变频器处于运行状态；2）、FWD/REV：正反转指示灯，灯灭表示处于正转状态；灯亮表示处于反转状态。

3）、控制模式指示灯：灯灭表示键盘控制状态：灯闪烁表示端子控制状态；灯亮表示远程通讯控制状态。

4、单位指示灯说明1)、HZ是频率单位2）、A是电流单位3）、V是电压单位4）、RPM是转速单位。

变频器操作器键盘频率给定-民熔操作器键盘给定民熔变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

操作器键盘给定是变频器最简单的频率给定方式，用户可以通过变频器的操作器键盘上的电位器、数字键或上升下降键来直接改变变频器的设定频率。

操作键盘最大的优点是简单、舒适、醒目（可选LED数字显示和中文液晶显示），并具有监控功能，即能实时显示电流、电压、实际速度、母线电压等，当变频器空气。

当设置的按键组合或上下键的精度和分辨率都非常高，因为精度达到最高频率的数字可以达到“覆盖当量”；0.01%，分辨率是0.01看看是否操作员选择的电位计是指定模拟量的一部分，精度略低。

但是，它具有非常高的可行性，因为不需要额外的布线，例如外部电位器的模拟量。

变频器的控制键通常可以单独取下或选择，然后放在延长线适合操作和使用的地方是。

在一般在5m以下可选择延长线。

对于长距离，不能简单地延长延长线，但必须使用遥控状态。

图1艾默生变频器遥控器接线图1显示了艾默生TD系列的接线图变频器。

遥控器型号为tdo-rc02，主要是基于变频器td2000/2100系列键盘的外观、基本操作方法和显示方式。

大家都同意。

采用内置RS-485通讯方式，实现远程控制。

工作电压为直流24V，变频器内部直流电源仅能在10米范围内使用。

大于50米或变频器内部直流电源有其他用途时，可左右使用10W标准直流24伏电源。

由于远程控制是通过通信来实现的，所以机械手的安装距离通常可以在数百米以内，使用不同的通信地址可以远程控制多达32个逆变器这些是操作包括正向和反向操作；电源操作、关机、功能码设置、功能码参数查看、功能参数查看、错误复位等。

变频器键盘操作控制详解-民熔变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

民熔变频器靠内部IGBT 的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器主要包括整流器（“交流电”）、滤波器、逆变器（“交流电”）、制动单元、驱动单元、检测单元、微处理单元。

因此续熔融电流转换器通过内部IGBT开启控制输出电源的电压和频率，根据发动机的实际需要提供所需电源电压，从而节省能量，调节速度，而且，随着工业自动化的发展，变频器也被广泛使用。

作为变换器的频率调整模式，还有三种变换器的操作控制模式：操作员键盘控制终端控制与控制通信操作控制模式必须根据实际需要选择和配置，并且可以根据功能切换。

操作员键盘控制操作者的键盘控制是转换器最简单的操作控制模式，用户可以通过频率转换器直接控制转换器的操作，该频率转换器操作操作操作键、停机键。

个人键盘上的点键和复位键。

操作者的键盘控制的主要特征是使用方便，同时履行警报功能，即指示用户转换器是否工作，是否有故障，或者是否存在警报，如果转换器不工作，是否连接。

如果LED代码和LCD液晶显示出故障类型，则报警（“过载”）。

根据上一节的内容，转换器的操作键盘通常可以设置在5米范围内，用户可以通过延长转换器行同样，键盘必须远程使用。

在键盘驱动下，转换器的正反转可以通过反转键切换和选择。

积极的键盘定义的正旋转方向与发动机的有效旋转方向相对（“或设备的旋转方向”）。

通过修改诸如某些转换器参数定义为“正”或“反向”的相关参数，并将某些转换器参数定义为“正”或“反对控制方向”。

对于某些生产设备，不允许反转，例如泵负荷，变频器规定了禁止反转的特定功能参数。

发动机该函数用于终端控制和通信控制。

变频器功能键讲解
变频器功能键讲解：
1. 开/关键：用于打开或关闭变频器的电源。

2. 运行/停止键：用于启动或停止变频器的运行。

3. 加/减键：用于调节变频器输出频率的增加或减少。

4. 速度/转矩键：用于调节变频器输出电机的速度或转矩。

5. 示波器/监控键：用于监控和调节变频器输出波形或电机工
作状态。

6. 重置键：用于重置变频器的设定参数，恢复到出厂设置。

7. 温度/故障键：用于监测和显示变频器工作温度或故障代码。

8. 参数调节键：用于修改变频器的各项参数设置。

9. 程序/控制键：用于选择不同的运行程序或控制方式。

10. 超频/低频键：用于调节变频器输出频率的超出或降低。

11. 保护/解锁键：用于设定或解除变频器的保护功能。

12. 时钟/定时键：用于设定变频器的运行时间或定时功能。

这些功能键可以根据不同的变频器品牌和型号而有所差异，但大致功能是相似的，用于调节和控制变频器的运行频率、速度、转矩以及监控变频器的工作状态和保护功能。

变频器的运行方式之点动运行方式-民熔
点动运行
点击操作，即在收到点击操作指令（例如，致动器键盘的Jog键）之后加速和加速点击运动的时间，该键定义为多功能端子信号与致动点的连接，当频率变换器处于停顿状态时，点通信控制。

点运算参数包括点运行频率、点间隔时间、点加速度时间和点减速时间。

项目图，T1和T3是实际运行点加速和减速的时间，T2是时间。

点运动T4执行点操作频率的点间隔时间和F1间隔时间。

L点与点之间的时间间隔是从最后一个点控制命令取消到下一个点控制是预期的时间间隔。

有效期命令在间隔期间，点运动不工作，转换器以无输出的零频率工作，并且，如果点运动控制持续，点运动控制在结束后开始执行。

间隔（l）没有具体说明，点击操作被启动和停止，以便在起动频率上起动并减慢停车速度。

如图所示，转换器在正常运行期间由K1接触器控制，而在运行期间K2接触器则由K1接触器控制。

项目.当K2关门了可通过改变电位电阻大小来选择和确定点操作频率。

他1.注意到下列各点。

另外，点操作控制回路被单独设计以输入到DED指令的频率转换器中。

信号
点动运行常用控制电路图
Comb-93131。

不要在变频器底座上增加任何额外的保护，以进行进口操作，否则容易损坏变频器。

对于带制动器进入发动机，在停止时使用变频器的输出锁Mrs.或res。

更多相关资料关注工重号，“民熔电气集团”，回“变频器”获取更多行业资料。

变频器的运行方式之点动运行方式-民熔
点动运行
所谓点动操作，是指当变频器关闭时，在接收到点动操作命令（如操作键上的点动键、点动加速度和制动时间）后，根据点动频率、点动加速度和制动时间进行操作，定义为jog多功能终端信号连接和通信命令的jog）。

运行运行参数包括运行频率、运行间隔、运行加速时间和运行时间如何如图所示，T1和T3为实际运行的加速和延迟时间，T2为孵化时间，T4为孵化间隔时间，F1为墨迹点动间隔时间是从上一个点动命令中止到下一个点动命令有效的时间间隔是的间隔时间点动命令不运行变频器。

变频器在零频率状态下无输出运行。

如果一直存在微动指令，则在间隔时间之后完成微动指令何时如果没有特殊显示，则必须根据启动频率和制动方式启动和停止进气操作。

如图所示，正常运行时逆变器由K1屏蔽控制，接种时由K2屏蔽控制。

操作。

如果K2闭合，可选择运行频率，通过改变电位器的电阻来确定以下注意事项：
组合93121；在孵育操作期间，孵育操作使用的频率设定器而不是正常操作使用的频率设定器应指示下降方向，因为孵育操作期间频率不能太高，否则发动机应产生过大的起动脉冲电流，另外，微动操作的控制电路也单独设置，启动指令在变频器中单独设置输入信号是啊。

点动运行常用控制电路图
Comb-93131。

不要在变频器底座上增加任何额外的保护，以进行进口操作，否则容易损坏变频器。

对于带制动器进入发动机，在停止时使用变频器的输出锁Mrs.或res。

更多相关资料关注工重号，“民熔电气集团”，回“变频器”获取更多行业资料。

变频器通讯给定-民熔一、通讯给定1.基本概念民熔变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

通讯给定方式就是指上位机通过通讯口按照特定的通讯协议、特定的通讯介质进行数据传输到变频器以改变变频器设定频率的方式。

超级计算机通常是指计算机（或工控机）、SPS、DCS、人机接口等主要控制设备。

在上位机和变频器之间传输数据有两种方式：（1）连载模式E一次只传输一位二进制。

主要优点是连接很少，通常只有两三个。

缺点是传输速度慢；（二）并行操作。

可以一次传输完整的字符，传输速度快，但需要更多的连接，通常是8或16，高得多的成本，那里上位机与变频器之间的距离一般不太远，对传输速度的要求也不是很高，因此一般采用串行传输方式。

上位机与变频器之间主要有两种通讯方式：（1）异步-模式。

每个字符前面有一个起始位，表示字符已开始；数据传输后，为奇偶校验设置奇偶校验下注；最后，设置一个终止下注，表示字符结束是的异步传输的优点是很好的灵活性，实时串行数据处理简单，缺点是传输速度慢。

（2）S公司同步模式。

可以同时传输多个字符的“数据块”。

在每个数据块之前只需要同步符号“syn character 1”和“syn character 2”这个同步的优点是不需要在每个字符前后设置任何符号（开始和停止轨迹），以节省时间和提高传输速度；缺点是必须使用同步脉冲来协调，这样灵活性就很低。

上位机与变频器之间有两种传输方式：（1）全双工-模式上位机与变频器之间的数据传输和接收可以同时进行。

（2）半双工-模式。

每个设备只能做、接收或发送一件事，不能同时发送；或收到。

时间每次发送或接收都需要指示发送和接收之间的方向这个上位机与变频器之间的传输速度通常由“施工线”控制表示为：每秒发送的位数，单位为位/秒。

变频器参数设置-民熔变频器的功能不同，相同功能参数的名称也不相同，但各类变频器的基本参数几乎都有，可以通过类比完全绕过。

主要使用以下参数：1加减速时间1加速时间：加速时间是从起始频率到运行频率的时间。

2减速时间：可设定从运行频率到停止的时间。

加速时间是输出频率从0或设定的最小频率上升到最高频率所需的时间，减速时间是指输出频率从最高频率下降到0或设定的最小频率所需的时间。

加减速时间通常由频率设定信号的上升和下降决定。

必须限制频率设定的上升率，以防止电机加速时产生过电流，并限制下降速度以防止电机减速时产生过电压。

加速时间设定要求：加速电流限制在变频器过流设定值以下，以免过流导致变频器跳闸；减速时间设定要点如下：变频器过电压防止过电压跳闸。

加减速时间可以根据负荷计算，但在调试中，通常根据负荷和经验设置一个较长的加减速时间，通过启动和停止电机观察是否有过流和过压报警，然后逐渐缩短加速和减速。

根据运行中无报警的原则，可通过多次重复运行来确定最佳加减速时间。

2电机参数设定根据电机铭牌上的额定电压和电流，可在变频器中设置相关参数。

1运行方向：主要用于设置是否禁止反转。

2停止模式：用于设置制动器是停止还是自由停止。

三。

电压上下限：根据设备的电机电压设定，避免烧毁电机。

三。

扭矩增加也称为加速和减速曲线选择。

变频器一般有三种曲线：线性曲线、非线性曲线和S曲线。

一般选用线性曲线；非线性曲线适用于变转矩负载，如风机；s曲线适用于恒转矩负载，其加减速变化相对较慢。

整定时，可根据负载转矩特性选择相应的曲线，但也有例外。

在对锅炉引风机变频器进行调试时，首先选择了加减速曲线的非线性曲线，变频器在一起运行时会跳闸。

如果多个参数被调整和改变，则变为S曲线后即正常。

原因是：在启动前，引风机因烟气流动而自动旋转，反转为负负荷。

这样，选择S曲线，使启动时的频率和上升速度变慢，避免变频器跳闸的发生。

当然，对于没有直流制动功能的变频器，也就是采用这种方法，4频率设定信号增益此功能仅在使用外部模拟信号设置频率时有效。

变频器键盘操作控制详解-民熔
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

民熔变频器靠内部IGBT 的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

与变换器的频率一样，变换器的操作指令包括三种类型的致动器键盘控制。

端子控制通信操作指令模式必须根据实际需要选择，并且还可以根据功能在它们之间切换。

操作器键盘控制
致动器键盘的控制是转换器最简单的操作指令模式，用户可以通过操作键、停止键直接控制转换器的操作。

指针键和致动器键盘复位键致动器键盘控制器的主要特征是方便性和警报功能，也就是说，向用户通报转换器或致动器的操作或故障的可能性。

警报类型根据上一节的内容，频率变换器的致动器键盘通常可以设置在一个空间中，该空间不到5m，用户可以使用一条'扩展同样的思想顺序，我们必须使用远程操作员的键盘来进行远程操作。

在操作员键盘的控制下，转换器的旋转和反转可以通过反向键切换和选择。

积极的键盘定义的正旋转方向与实际发动机（“或设备”）的方向相反。

可以通过修改相关参数来校正，例如，如果将转换器的某些参数定义为“正”或“反向”，而转换器的某些参数定义为“与控制方向相同”或“与控制方向相反”。

对于某些生产设备，不允许反转，例如泵型负载，频率变换器规定了禁止反转的功能参数。

发动机该函数对于端子控制和通信控制都是有效的。

变频器的运行方式之点动运行方式-民熔
点动运行
所谓点动操作，是指当变频器处于关机状态时，在收到点动操作命令（如操作键盘上的点动键，定义为点动多功能终端信号连接和通信命令点动）。

点动操作的参数包括点动操作频率、点动间隔时间、点动加速时间和点动减速时间。

如图所示，T1、T3为实际运行的加减速时间，T2为微动时间，T4为微动间隔时间，F1为微动运行频率。

点动间隔时间是从上一个点动命令取消到下一个点动命令有效的时间间隔。

间隔时间点动指令不能使变频器运行。

变频器在零频状态下运行，无输出。

如果一直存在微动命令，则在间隔时间之后执行微动命令。

如无特殊指示，应根据启动频率和减速停止方式启动和停止微动操作。

如图所示，逆变器正常运行时由接触器K1控制，微动运行时由接触器K2控制。

当K2闭合时，可以选择点动操作频率，通过改变电位器的电阻来确定。

应注意以下几点。

①微动时，微动时的频率设定器发出低速频率指令，而不是正常运行时的频率设定器，因为微动时的频率不能太高，否则电机会产生太大的起动冲击电流，另外，微动操作的控制电路也单独设置，启动指令分别输入到变频器信号中。

点动运行常用控制电路图
②不要在变频器负载侧再加一个接触器进行微动操作，否则容易损坏变频器。

带制动器电机微动操作，停止时使用变频器的输出停止端子Mrs或res。

更多相关资料关注工重号，“民熔电气集团”，回“变频器”获取更多行业资料。

变频器操作面板的功能及使用方法变频器是一种用于控制电机转速的设备，它可以根据不同的工作要求来调整电机的转速，从而实现对设备的精准控制。

在变频器操作面板上，有许多功能和按钮，下面我们就来详细介绍一下变频器操作面板的功能及使用方法。

1. 参数设置功能在变频器操作面板上，有一个“参数设置”按钮，通过这个按钮可以进入到参数设置界面。

在这个界面上，可以对变频器进行各种参数的设置，比如电机的功率、转速、加减速时间、限制电流等等。

这些参数的设置对于电机的运行非常重要，因此需要根据具体的工作要求进行合理的设置。

2. 运行功能变频器的运行功能非常重要，它可以控制电机的启动、停止、正转、反转等操作。

在变频器操作面板上，有一个“运行”按钮，通过这个按钮可以对电机进行各种运行操作。

在进行运行操作时，需要注意电机的转速和电流的变化，以免对设备造成损害。

3. 监控功能在变频器操作面板上，有一个“监控”按钮，通过这个按钮可以进入到监控界面。

在这个界面上，可以实时监控电机的转速、电流、温度等参数，以及变频器的工作状态。

通过对这些参数的监控，可以及时发现设备出现的问题，并进行及时的处理。

4. 报警功能在变频器操作面板上，有一个“报警”按钮，当设备出现问题时，会自动触发报警功能。

通过这个功能，可以及时发现设备故障，并进行处理。

在进行报警处理时，需要查看变频器的报警代码，并根据代码来进行相应的处理。

5. 调试功能在变频器操作面板上，有一个“调试”按钮，通过这个按钮可以进入到调试界面。

在这个界面上，可以对电机进行各种调试操作，并进行参数的调整和优化。

通过对电机的调试，可以提高设备的运行效率和稳定性。

变频器操作面板的功能非常丰富，并且非常重要。

在进行操作时，需要仔细阅读使用手册，并根据具体的工作要求进行合理的设置和操作。

只有这样，才能保证设备的正常运行和稳定性。
