UPS怎么配置 UPS配置的计算公式

UPS配置计算方法
UPS选配
1．确定负载容量大小：求出负载功率 KW或KVA 。

2．根据负载功率选择UPS：建议所带的负载总容量约为UPS额定输出功率的70%为佳。

1 当负载功率单位为KVA：UPS容量＝负载功率÷。

2 当负载功率单位为KW：UPS容量＝负载功率÷ ÷；
3．冗余方式选择：
串联热备份：要求负载功率小于单机容量80%；
并机：负载功率为单机30% 轻载有利于提高UPS的可靠性。

蓄电池选配
1．蓄电池容量与UPS额定功率、UPS直流电压电池放电完毕前、要求后备时间有关。

2．蓄电池容量的计算步骤。

1 求出蓄电池的放电电流：
I＝ UPS标称输出功率VA ×负载功率因数×负载率÷逆变器效率÷蓄电池临界放电电压
UPS标称输出功率：只知道负载功率的情况下,UPS标称输出功率等于负载功率的大小。

负载功率因数：取。

UPS逆变效率：取。

蓄电池临界放电电压：单节电池标称电压×90％×单组串联个数
2 根据后备时间,在电池放电曲线中查出放电率C。

3 电池容量 Ah ＝I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系电池放电曲线如表0 1所示。

表01 放电速率C与后备时间的关系。

UPS电源的计算公式是UPS容量（VA或kVA）= 设备总功率（W或kW）/ UPS 输出功率因数。

其中，设备总功率指的是需要接入UPS保护的所有设备的功率之和，单位为瓦特(W)或千瓦(kW)。

而UPS输出功率因数通常为0.7或0.8，取决于具体产品的设计参数。

例如，如果某企业需要保护总功率为2,400瓦特的设备，则所需的UPS容量为：UPS容量= 2,400 / 0.8 = 3,000 VA（即3 kVA）。

需要注意的是，UPS容量的选择不仅要考虑设备的总功率，还要根据实际应用场景考虑负载的稳定性、可靠性、安全性等方面的因素，以确保UPS能够满足负载设备的电力需求。

UPS供电时间与电池配置的计算方法UPS（不间断电源）的供电时间与电池配置有着密切的关系。

UPS的作用是在电力中断时提供供电，以保障设备的安全运行。

下面将介绍UPS 供电时间与电池配置之间的计算方法。

1.UPS供电时间计算方法：供电时间 (min) =（Ups电池组容量 * UPS效率 * 数量）/（Ups功率 * 负载功率因数）其中Ups电池组容量：UPS所配置的电池组容量，通常以AH（安时）或VAH（伏安时）来表示；UPS效率：UPS的工作效率，通常以百分比来表示；数量：UPS的数量；Ups功率：UPS的额定功率，通常以W（瓦特）来表示；负载功率因数：UPS支持的负载功率因数。

需要注意的是，以上计算方法仅适用于单个UPS的情况。

当有多个UPS进行并联时，需要按照并联的方式进行计算。

2.电池配置方法：电池组的配置可以根据所需的供电时间来确定。

一般情况下，电池组的容量越大，供电时间越长。

为了保证UPS的正常运行，同时避免电池组容量过大而造成浪费，可以按照如下步骤进行电池配置：2.1确定所需的供电时间。

根据设备的需求和预计的故障恢复时间来确定所需的供电时间。

2.2选择合适的电池组容量。

根据所需的供电时间，结合UPS的额定功率以及电池组的放电率来确定合适的电池组容量。

一般情况下，电池组容量需要大于等于（设备消耗的功率*供电时间）/电池放电率，其中电池放电率一般为0.82.3考虑电池组的数目。

根据实际需求和要求，确定所需的UPS数量和电池组的数目。

如果需要提供更长时间的供电时间，可以考虑增加UPS数量和电池组的数目。

2.4考虑UPS的额定负载功率。

根据所需的供电时间和UPS的额定功率，对UPS的额定负载功率进行调整。

一般情况下，UPS的额定负载功率应小于等于电池组容量。

通过以上计算和配置方法，可以合理确定UPS的供电时间和电池配置，以满足设备的安全运行需求。

同时，在实际配置时，还需要考虑到UPS的工作效率、充电时间和电池寿命等因素，以达到最佳的供电效果。

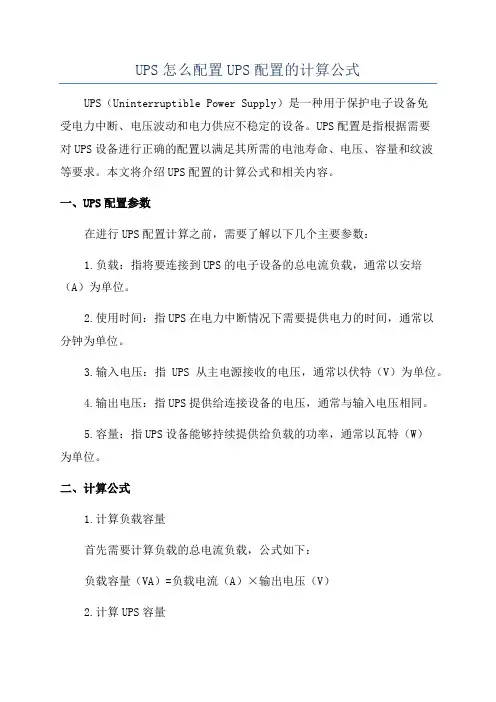

UPS怎么配置UPS配置的计算公式UPS（Uninterruptible Power Supply）是一种用于保护电子设备免受电力中断、电压波动和电力供应不稳定的设备。

UPS配置是指根据需要对UPS设备进行正确的配置以满足其所需的电池寿命、电压、容量和纹波等要求。

本文将介绍UPS配置的计算公式和相关内容。

一、UPS配置参数在进行UPS配置计算之前，需要了解以下几个主要参数：1.负载：指将要连接到UPS的电子设备的总电流负载，通常以安培（A）为单位。

2.使用时间：指UPS在电力中断情况下需要提供电力的时间，通常以分钟为单位。

3.输入电压：指UPS从主电源接收的电压，通常以伏特（V）为单位。

4.输出电压：指UPS提供给连接设备的电压，通常与输入电压相同。

5.容量：指UPS设备能够持续提供给负载的功率，通常以瓦特（W）为单位。

二、计算公式1.计算负载容量首先需要计算负载的总电流负载，公式如下：负载容量（VA）=负载电流（A）×输出电压（V）2.计算UPS容量根据负载的容量，可以计算所需的UPS容量。

一般来说，UPS的容量应该略大于负载容量，以确保UPS能够持续为负载供电。

公式如下：UPS容量（VA）=负载容量（VA）×UPS容量系数3.计算UPS容量系数UPS容量系数取决于所需的备用时间。

一般来说，备用时间越长，所需的UPS容量系数越大。

常见的UPS容量系数如下：备用时间（分钟）UPS容量系数≤151.215-301.330-601.560-1201.8>1202.0根据所需的备用时间，从上表中选择相应的UPS容量系数。

4.计算UPS电池容量根据备用时间和UPS容量，可以计算所需的UPS电池容量。

公式如下：UPS电池容量（Ah）=UPS容量（VA）×备用时间（小时）/输入电压（V）5.计算纹波量纹波量是指UPS输出电压的波动，需要根据所连接设备的要求进行配置。

一般来说，纹波量应该小于或等于设备所能接受的最大纹波量。

UPS 配电计算方法UPS 负载电流简算： 1、计算三相电流二P∕(1.732*U*cosΨ) U=380cosΨ=0.75~0.8 单项电流二P∕(U*cosW) U=220cosΨ=0.75-0.82、查表根据电流查电线载流表，BV 线 3、断路器选择计 算 电 流*1.5一、UPS 电源蓄电池配置1 .普通计算方法 UPS 容量(VA)∙输出功率因素・后备时间直流电压(V)说明：此方法是最蔺单的计篝公式，优点：计售简便，缺点：计算不精确。

例：科华FK-UK3360后备4小时计售因此可以选择6组12V/100AH 蓄电池 2 .终止电压计算法 UPS 容量(VA)∙输出功率因素•后备时间蓄电池终止电压(V)•电池放电效率说明：UPS 单节蓄电池终止电压为10.5V 。

UPS 电源在放电过程中当蓄组电压下降到一定程度后，UPS 电源会进行保护性关机。

以科华大功率UPS 为例，直流电压是348V,关机保护电压=29节*10.5V=304.5V 。

电池放:电效率通常按0.92计算。

此计算方法计算相对准确，但大功率UPS 短延时配置不准确.例：科华FE-UK3360后备4小时计算 因此可以选择7组12V/100AH 蓄电池特别注意：当UPS 为三进单出时，输入输出线径和断路器不同!蓄电池容量(AH)=蓄电池容量(AH)=60000VA-0.8-4 ------ ¾551.7348蓄电池容量(AH)=放电电流(A)=UPS容量；VA)∙输出功率因素亘流电压(V)・电池放电效率根据如下电池放电电流及放电时间速查表查得所需电池后备时间需配置的电池组。

1放电电流及放电时间速查表10小时及以上，放电时间=安时数/放电电流例：科华FR-UK3360后备4小时计算M七a≡*∕、60000VA∙0.8放电电痴(A)=34”0.92°150A查放电电流与放电时间速查表(如上)，如果配置IOoAH电池后备4小时，电池放电电流为22A.故150A∕22A=6.8组，因此后备4小时需选择7组12V/100A蓄电池.注：如果用户对后备时间要求较严格可采用此计算方法.二、线径及断路器配置1 .常用线径规格常用线径规格有15、2.5s4、6、10、16、25、35、50、70、95、120、150、185、240^300等；2 .相线.零线.保护接地线的截面选取原则根据JGJ/T16-1992《民用建筑电气设计规范》1）相线与零线等径2）当相线截面W16mn2,PE（接地）线与相线等径.3）当16mm2＞相线截面W35mm2,PE（接地）线最小截面为16所2・4）当35〈相线截面・400,「£（接地）线最小截面为相线威面的1/2.5）当400V相线截面W800,PE（接地）线最小截面为20Omm2.6）当800＜相线截面，PE（接地）线最小截面为相线截面的1/4。

ups电池配置计算公式计算UPS电池配置1. 电流需求计算公式•当前（A）= 功率（W）÷ 电压（V）•电流需求 = 所有设备的电流之和例子：假设有两台设备，功率分别为500W和700W，电压都为220V。

则电流需求计算为： - 设备1电流需求= 500W ÷ 220V = - 设备2电流需求= 700W ÷ 220V = 总电流需求 = + =2. UPS容量计算公式•UPS容量= × 电流需求例子：假设电流需求为，则UPS容量计算为： UPS容量= × = 3. UPS电池备份时间计算公式•UPS电池备份时间（小时）= UPS容量（AH）÷ 总负荷（A）例子：假设UPS容量为，总负荷为，则UPS电池备份时间计算为：UPS电池备份时间= ÷ = 小时4. UPS电池数量计算公式•UPS电池数量 = UPS电池备份时间（小时）÷ 待机时间（小时）例子：假设UPS电池备份时间为小时，待机时间为小时，则UPS 电池数量计算为： UPS电池数量 = 小时÷ 小时 = 个（约合3个电池）5. UPS电池串联计算公式•UPS电池串联数量 = UPS系统电压（V）÷ 单个电池电压（V）例子：假设UPS系统电压为220V，单个电池电压为12V，则UPS 电池串联数量计算为： UPS电池串联数量= 220V ÷ 12V = 个（约合18个电池）6. UPS电池并联计算公式•UPS电池并联数量 = UPS容量（AH）÷ 单个电池容量（AH）例子：假设UPS容量为，单个电池容量为，则UPS电池并联数量计算为： UPS电池并联数量= ÷ = 个（约合3个电池）以上是针对UPS电池配置的相关计算公式及其解释。

根据设备的功率、电流需求和用户对备份时间的要求，可以通过以上计算公式来确定UPS电池数量、容量和配置方式，以满足用户的需求。

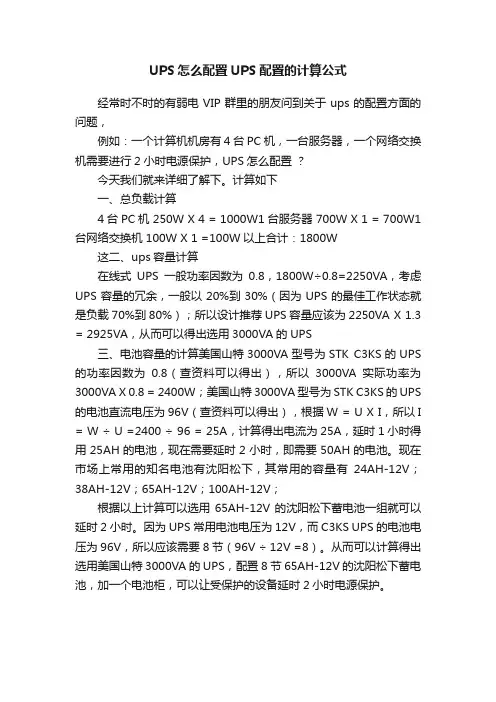

UPS怎么配置UPS配置的计算公式经常时不时的有弱电VIP群里的朋友问到关于ups的配置方面的问题，例如：一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，UPS怎么配置？今天我们就来详细了解下。

计算如下一、总负载计算4台PC机 250W X 4 = 1000W1台服务器 700W X 1 = 700W1台网络交换机 100W X 1 =100W以上合计：1800W这二、ups容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA的UPS三、电池容量的计算美国山特3000VA型号为STK C3KS的UPS 的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS 的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷ U =2400 ÷ 96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。

现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V；38AH-12V；65AH-12V；100AH-12V；根据以上计算可以选用65AH-12V的沈阳松下蓄电池一组就可以延时2小时。

因为UPS常用电池电压为12V，而C3KS UPS的电池电压为96V，所以应该需要8节（96V ÷ 12V =8）。

从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。

UPS电池配置由于UPS蓄电池的延时配置在各行业、各区域、各项目都有不同的计算方法，因此，我司给出了以下2种计算公式，以应对在不同行业、区域、项目要求时进行灵活的配置。

1、电池配置计算方法1-1、电流法1)计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф→ UPS电源的输出功率因数η→ UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）N →每组电池的数量2)根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。

蓄电池的放电时间与放电速率C对应表5` 10` 15` 20` 30` 40` 50` 60`3.5C 2.4C 1.98C 1.49C 0.92C 0.8C 0.69C 0.61C2h 3h 4h 5h 6h 8h 10h 20h0.42C 0.29C 0.19C 0.17C 0.15C 0.12C 0.09C 0.05C1-2、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号.首先计算在后备时间内,每个电池至少向UPS提供的恒功率.恒功率法计算公式如下：电池组提供的功率W ＝UPS 的负载KVA ×功率因数 / 逆变器的效率 需要每节电池提供的功率＝电池组提供的功率W / 每组电池额定节数 即： W ＝{P （KVA ）×1000×cos Ø}/（ŋ×N ）其中：W ----电池组提供的功率P -----UPS 额定功率cos Ø--功率因数ŋ-----UPS 满载时逆变器效率N --- -UPS 每电池组额定节数1-3、举例说明型号：三进三出高频系列 输出功率因数Cos ф：0.8 直流电压：480V （电池低压保护：420V ） 效率：93% 后备时间：2小时1) 电流法I 最大=Pcos ф/（η*E 临界*N ）= 100*1000*0.8/0.93*10.5*40 =204.8A电池组的标称容量AH= I 最大/C = 204.8/0.42= 487.6AH (C 值取至于蓄电池的放电时间与放电速率C 对应表)因此，选用12V100AH 40节 并联5组2) 恒功率法100×1000×0.80.93×40对照某品牌恒功率放电表（以10.5V/每只电池为终止电压 77.6*6=466W ），120分钟对应466*5=2330W 大于计算值2150W ，满足后备120分钟要求。

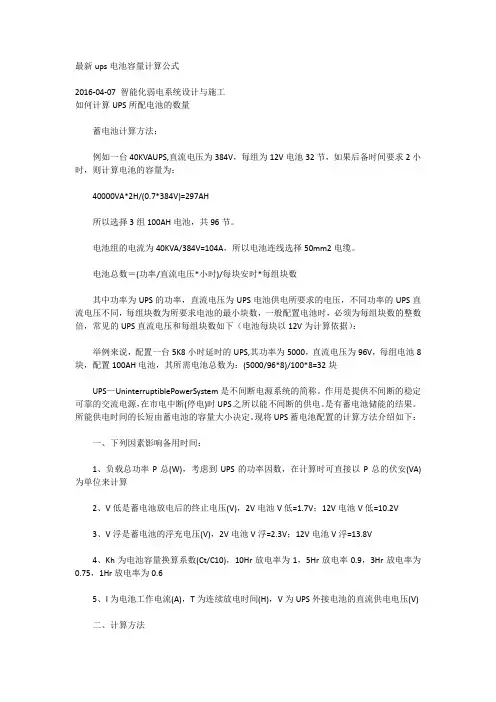

最新ups电池容量计算公式2016-04-07 智能化弱电系统设计与施工如何计算UPS所配电池的数量蓄电池计算方法：例如一台40KVAUPS,直流电压为384V，每组为12V电池32节，如果后备时间要求2小时，则计算电池的容量为：40000VA*2H/(0.7*384V)=297AH所以选择3组100AH电池，共96节。

电池组的电流为40KVA/384V=104A，所以电池连线选择50mm2电缆。

电池总数＝(功率/直流电压*小时)/每块安时*每组块数其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V为计算依据）：举例来说，配置一台5K8小时延时的UPS,其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32块UPS—UninterruptiblePowerSystem是不间断电源系统的简称。

作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS之所以能不间断的供电。

是有蓄电池储能的结果。

所能供电时间的长短由蓄电池的容量大小决定。

现将UPS蓄电池配置的计算方法介绍如下：一、下列因素影响备用时间：1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位来计算2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V；12V电池V低=10.2V3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V；12V电池V浮=13.8V4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.65、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)二、计算方法1、12V单体电池的数量N：N=V÷122V单体电池的数量为6N2、电池工作电流I：I=P总÷V3、实际电池容量C：C=I×T÷Kh例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则①N=36V÷12V=3节②I=1000VA÷36V=28A③C=24A×4H÷0.9=124AH④电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。

UPS蓄电池配置计算方法UPS—Uninterruptible Power System 是不间断电源系统的简称。

作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS 之所以能不间断的供电原因是有蓄电池储能。

所能供电时间的长短由蓄电池的容量大小决定。

现将UPS蓄电池配置的计算方法介绍如下:一、下列因素影响备用时间1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位计算。

2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V; 12V 电池V低=10.2V3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V 浮=13.8V4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.625、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)二、计算方法1、12V单体电池的数量N：N=V÷12 12V单体电池的数量为6N2、电池工作电流I：I=P总÷V3、实际电池容量C：C=I×T÷Kh例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则:N=36V÷12V=3节I=1000VA÷36V=28AC=28A×4H÷0.9=124AH电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑.注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

说明：1. 放电率以电池在常温下计算，不同品牌的电池其放电率也不同，其值也应改变。

2. 请在蓝色区域内填写对应的参数，将光标移至对应的红色单元格按下即可。

3. 理论电池容量=总功率*时间数/(11*电池数量*放电系数)。

UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取，逆变器效率一般取，UPS电源启动直流电压根据不同型号而不同。

计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。

例如：电池安时数=60000××÷192÷=UPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数（UPS一般为）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压： U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×÷（×30×）=846A电池组的标称容量= 846÷=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×*(360*=370二、 EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数（EPS一般为1`）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A=标称功率300000W×1÷（效率*30节*每节电池放电电压）电池组的标称容量= 1058÷=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。

UPS电源电池配置的计算方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。

通常市场上所售的UPS电源，中山UPS电源珠海UPS电源容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“V A”（伏安）标识，“W”与“V A”值是有区别的。

这就要求我们必须区别具体情况来选择UPS。

一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KV A～500KV A的UPS都用V A而不是W来表示容量。

事实上，“W”总是小于等于“V A”。

它们之间的换算关系可用如下公式计算出来：W=V A ×功率因数。

功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。

只有电热器或电灯泡等的功率因数为1。

对于其他设备来说，有一部分负载没有作功。

这部分电流是谐波或电抗电流，它是负载特性引起的。

由于有这部分电流，所以“V A”值比“W”值大，在功率因数为1时，“W”和“V A”值相同。

那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。

因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。

一般来讲，UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。

给你提供一个简单的计算方法:1.你要计算的话要把实际负载W转换为V A.服务器等设备一般功率因素是0.8(如果是8000W 的话就是8000/0.8=10000V A)。

2.电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V是话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。

电池容量计算一、 计算方法根据UPS 所带负载功率，计算出电池单格放电功率，再对应查电池恒功率放电特性表，找出符合放电要求的电池型号及数量，如以下计算公式：UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数说明：山特UPS 逆变效率为0.95； 山特3C15KS 单组电池格数为120； 山特3C3 40KS 单组电池格数为192. 二、车站通信设备UPS （3C15KS ）电池配置因部分设备因部分设备（（3.5KW ）要求电池供电4小时，小时，其余设备（其余设备（6.5KW ）只要求供电1小时，故可按10KW 供电1小时所需电池数加3.5KW 继续供电3小时所需电池数。

即小时所需电池数。

即UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数10000÷10000÷0.95÷0.95÷0.95÷120=87.72Watts/Cells 120=87.72Watts/Cells 3500÷3500÷0.95÷0.95÷0.95÷120=30.7Watts/Cells 120=30.7Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格 60分钟放电瓦特数为112Watts/Cells ，满足放电要求。

选取，满足放电要求。

选取 12V 100AH 电池电池 20 只。

12V100AH 型号电池单格180分钟放电瓦特数为48.9Watts/Cells ，满足放电要求。

选取选取 12V 100AH 电池电池 20 只。

故共需12V100AH 电池2组共40只。

只。

三、汉溪控制中心通信设备UPS （3C15KS ）电池配置UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数9000÷9000÷0.95÷0.95÷0.95÷120=78.95Watts/Cells 120=78.95Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格240分钟放电瓦特数为40.4Watts/Cells ，2组为80.8 80.8 Watts/Cells Watts/Cells ，满足放电要求。

UPS电池计算公式电池计算通常有两种方法：一、恒电流模式计算：根据能量守恒原理，按如下公式计算：C?＝（PL ×T）/（Vbat×η×K）其中：?C－－蓄电池容量，（Ah）?PL―UPS输出功率（W）；?T―电池后备时间（h）；Vbat―电池组电压（Vdc）η―UPS电池逆变效率（0.90-0.95，根据机型选取）。

K―电池放电效率（系数）。

K的选取按照下表：根据计算结果，确定电池的Ah数，分别根据不同品牌电池选取合适的配置。

例如：艾默生新一代机架式高性能小容量UPS-ITA系列6KVA，电池组电压192Vdc （16节12V的电源串联），UPS电池逆变效率0.94，按满载4.8KW，后备2小时计算C=4800*2/(192*0.94*0.7)=76Ah(估算值)?选取12V85Ah的电池16节即可，例如C&D 12-76 LBT。

二、恒功率计算公式：W = P÷(N*6*η)（watts/cell）L其中，PL为UPS额定输出的有功功率(KW)；?N为12V的电池数量；Vf为电池组额定电压，?η为逆变器效率。

即先计算出单体电池所需功率，再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。

终止放电电压按照1.75V/cell确定。

通常电池厂家给出的功率表为单体2V/Cell 的功率，定义为watts/cell。

部分厂家给出的功率表为watts/block，则需要再乘6这个系数。

例如：艾默生新一代机架式高性能小容量UPS-ITA系列20KVA，电池节数32节（30-40节偶数节可调），UPS电池逆变效率0.95，按满载20kVA*0.9=18KW，后备2小时计算./(N×6×η)=18000/（32*6*0.95）=98.68 watts/cellW/cell = PLC&D的MPS系列12-76的放电功率表如图：2小时放电功率在 1.75Vdc时为51.5w/cell，选取98.68/51.5=1.92组，取2组32节12V76Ah的C&D MPS系列电池，共64节。

机房ups配电池计算公式机房UPS配电池计算公式。

在机房中，UPS（不间断电源）是非常重要的设备，它能够在电网断电时为关键设备提供稳定的电力供应。

而UPS的配电池是UPS的重要组成部分，它能够在断电时为UPS提供能量，保证UPS能够继续为设备提供电力。

因此，对于机房UPS配电池的计算是非常重要的，它能够帮助机房管理员合理安排UPS的配电池数量，保证UPS在断电时能够正常运行。

UPS配电池计算的公式是非常重要的，它能够根据机房的具体情况来计算UPS 配电池的数量，从而保证UPS在断电时能够正常运行。

下面我们将介绍UPS配电池计算的公式及其具体应用。

UPS配电池计算的公式如下：N = (P x H x K) / (V x E)。

其中，N代表UPS配电池的数量，P代表UPS的额定功率，H代表UPS的备用时间，K代表设备的功率因数，V代表UPS的输出电压，E代表UPS的电池组电压。

通过这个公式，我们可以计算出机房UPS所需要的配电池数量。

下面我们将具体介绍每个参数的含义及其计算方法。

首先，P代表UPS的额定功率。

UPS的额定功率是指UPS能够提供的最大功率，通常以千瓦（kW）为单位。

我们可以通过查看UPS的规格书或者询问厂家来获取UPS的额定功率。

其次，H代表UPS的备用时间。

备用时间是指在断电情况下UPS能够维持设备正常运行的时间，通常以小时为单位。

备用时间的长短取决于机房中关键设备的需求，一般情况下备用时间会根据机房的实际情况进行设置。

然后，K代表设备的功率因数。

功率因数是指设备在工作时实际功率与视在功率的比值，通常是一个小于1的数。

功率因数可以通过设备的规格书或者询问厂家来获取。

接着，V代表UPS的输出电压。

输出电压是指UPS输出的交流电压，通常为220V或者110V。

最后，E代表UPS的电池组电压。

电池组电压是指UPS所使用的电池组的电压，通常为直流电压，可以通过查看UPS的规格书或者询问厂家来获取。

ups电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。

而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、ups的简单方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：则109×120=13080Ah•块13080/32=409Ah,409/2=205Ah。

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。

见表1，因此205×1.23=252Ah。

即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah 电池3组(32块/组)。

注意：实际后备时间超过20min(超出一点)。
