中国国家标准图纸折叠方法

实用文档之"A0、A1、A2、A3图纸折叠方法---中国国家标准(留下备用)"
一、图纸要求装订的折叠方法
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法：
4、A3图纸折叠成A4大小的标准方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：
1、A0折叠成A4，按下图中的顺序和尺寸折完后标题栏在上，
2、A1折叠成A4
3、A2图纸折叠成A4
4、A3图纸折叠成A4，对折即可
5、A4图纸折叠成飞机，。

A0，A1，A2，A3图纸折叠国家标准1、图纸要求装订的折叠方法
、折叠成A4：
1.1.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

1.1.2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

1.1.3、A2图纸折叠成A4尺寸的标准方法见下图：
1.1.4、A3图纸折叠成A4大小的标准成方法：
改为135 110 175 好点
、折叠成A3
1.2.1、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
2、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

、A2图纸折叠成A4尺寸的标准方法见下图：
、A3图纸折叠成A4大小的标准成方法：。

For personal use only in study and research; not forcommercial use各种工程图纸折叠方法一、图纸要求装订的折叠方法折叠成A4：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：4、A3图纸折叠成A4大小的标准成方法：折叠成A35、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：4、A3图纸折叠成A4大小的标准成方法：白图、蓝图，一般都要折叠成A3或A4的大小。

折叠的方法也不完全一样，一般把图纸折成A3，A4的尺寸，并把图号等折在外面看得到就行了。

对于有严格要求的来说：其实折叠图纸是有国家标准的，呵呵！不知道了吧！一、要求装订归档的：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。

中华人民共和国国家标准技术制图UDC复制图的折叠方法GB 10609.3-89Technical drawingsFolding on documents1 主题内容与适用范围本标准规定了技术图样中复制图的折叠方法。

本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠时，亦应参照使用。

2 引用标准GB 4457.1 机械制图图纸幅面及格式GB J1 房屋建筑工程制图基本规定3 基本要求3.1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。

对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。

当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。

3.2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。

3.3 根据需要，可从本标准中任选取一种规定的折叠方法。

4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2。

4.1.2 无装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4。

4.12 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。

4.2.1 第一种折叠方法首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。

4.2.2 第二种折叠方法首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8。

4.3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位，可参照前述方法折叠。

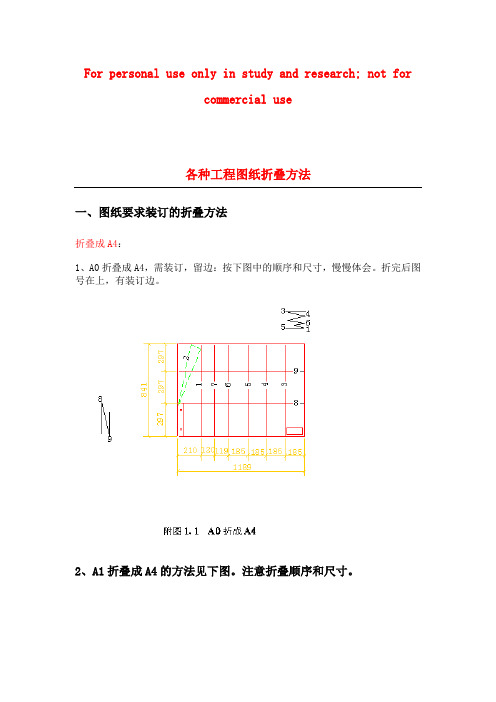

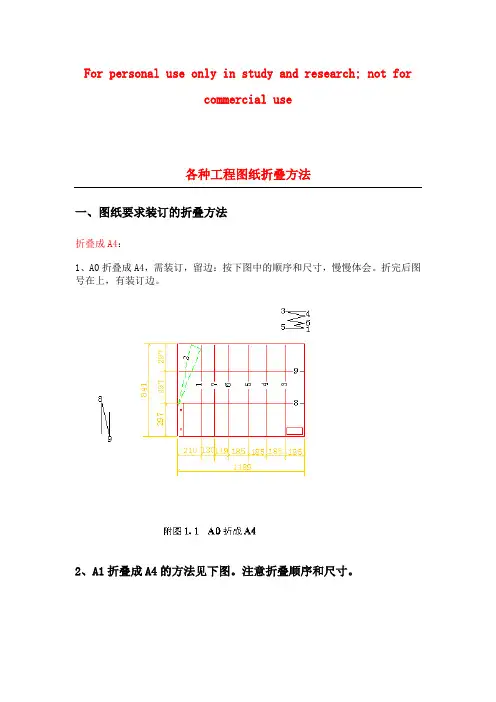

各种工程图纸折叠方法
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
白图、蓝图，一般都要折叠成A3或A4的大小。

折叠的方法也不完全一样，一般把图纸折成A3，A4的尺寸，并把图号等折在外面看得到就行了。

对于有严格要求的来说：其实折叠图纸是有国家标准的，呵呵！不知道了吧！
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：。

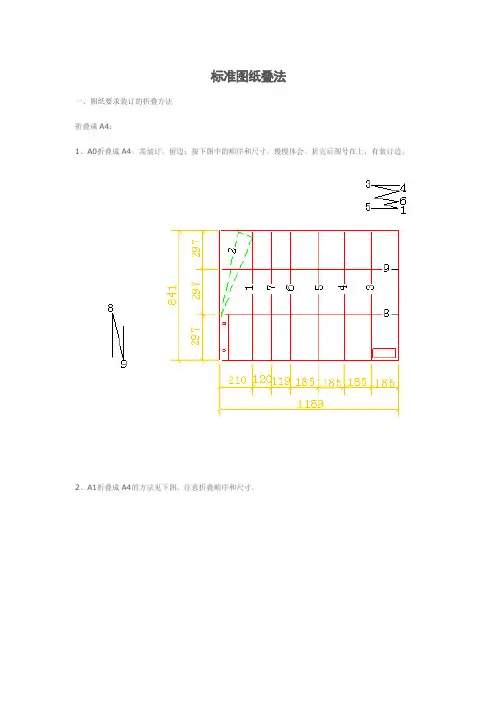

标准图纸叠法
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

A0，A1，A2，A3图纸折叠国家标准1、图纸要求装订的折叠方法
1.1、折叠成A4：
1.1.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

1.1.2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

1.1.3、A2图纸折叠成A4尺寸的标准方法见下图：
1.1.4、A3图纸折叠成A4大小的标准成方法：
改为135 110 175 好点
1.2、折叠成A3
1.2.1、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
2、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
2.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2.2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

2.3、A2图纸折叠成A4尺寸的标准方法见下图：
2.4、A3图纸折叠成A4大小的标准成方法：。

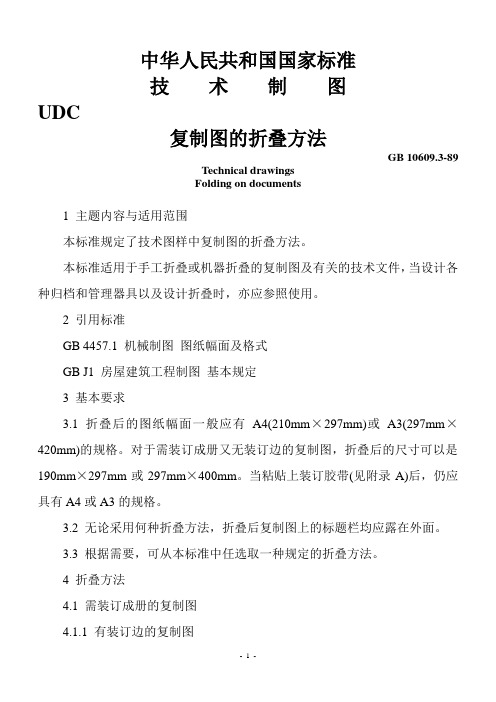

中华人民共和国国家标准技术制图复制图的折叠方法GB 10609.3-89Technical drawingsFolding on documents1 主题内容与适用范围本标准规定了技术图样中复制图的折叠方法。

本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠时，亦应参照使用。

2 引用标准GB 4457.1 机械制图图纸幅面及格式GB J1 房屋建筑工程制图基本规定3 基本要求3.1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。

对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。

当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。

3.2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。

3.3 根据需要，可从本标准中任选取一种规定的折叠方法。

4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2。

4.1.2 无装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4。

4.12 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。

4.2.1 第一种折叠方法首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。

4.2.2 第二种折叠方法首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8。

4.3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位，可参照前述方法折叠。

图纸折叠标准图纸折叠是工程设计和施工中常见的操作，正确的折叠方式不仅可以保护图纸，还可以方便使用和存储。

本文将介绍图纸折叠的标准方法，希望对大家有所帮助。

首先，折叠图纸前需要准备好干净整洁的桌面或者平整的地面。

确保图纸表面没有灰尘或者杂物，以免影响折叠效果。

接下来，将图纸平铺在桌面上，确保图纸的四边对齐。

然后按照以下步骤进行折叠：1. 首先将图纸的上边和下边对折，使得上下边重合。

用手指轻轻压平折线，确保折线整齐清晰。

2. 然后将图纸的左边和右边对折，使得左右边重合。

同样要用手指压平折线，确保折线整齐清晰。

3. 接着将图纸按照设计要求进行进一步的折叠。

一般来说，可以按照比例尺进行折叠，或者按照设计图纸上的标注进行折叠。

4. 最后，将折叠好的图纸进行整理，可以使用图纸夹或者橡皮筋固定好，以免在携带或存放时出现散乱。

需要注意的是，折叠图纸时要轻柔细致，避免出现折痕不整齐或者纸张破损的情况。

另外，在折叠过程中要注意保持手部清洁，以免污染图纸表面。

除了以上介绍的基本折叠方法，还有一些特殊图纸的折叠方式需要特别注意。

比如大幅图纸的折叠，需要至少两人合作进行，以确保图纸不会在折叠过程中出现破损或者变形。

又如复杂结构的图纸，可能需要按照特定的步骤和顺序进行折叠，以确保最终的折叠效果符合设计要求。

总的来说，图纸折叠标准是工程设计和施工中必不可少的一环，正确的折叠方式可以保护图纸，方便使用和存储。

希望大家在工程设计和施工中能够按照标准的图纸折叠方法进行操作，确保图纸的完整性和清晰度，提高工作效率和质量。

通过本文的介绍，相信大家对图纸折叠标准有了更清晰的认识，希望能够在实际操作中加以运用，提高工作效率，保护好每一份图纸。

中华人民共和国国家标准技术制图UDC复制图的折叠方法GB 10609.3-89Technical drawingsFolding on documents1 主题内容与适用范围本标准规定了技术图样中复制图的折叠方法。

本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠时，亦应参照使用。

2 引用标准GB 4457.1 机械制图图纸幅面及格式GB J1 房屋建筑工程制图基本规定3 基本要求3.1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。

对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。

当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。

3.2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。

3.3 根据需要，可从本标准中任选取一种规定的折叠方法。

4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2。

4.1.2 无装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4。

4.12 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。

4.2.1 第一种折叠方法首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。

4.2.2 第二种折叠方法首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8。

4.3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位，可参照前述方法折叠。
