模板支撑架安全管理培训PPT课件

  • 格式：pptx
  • 大小：8.45 MB
  • 文档页数：36

下载文档原格式

  / 36

合集下载

模板支架培训课件

模板支架培训课件
1、构造方面--构造要求
第二章：案例分析及规范要求
1、构造方面--构造要求
（2）水平杆与扫地杆 ①在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序
设扫地杆。 ②可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。 ③扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水
平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横 向应各设一道水平拉杆。
第二章：案例分析及规范要求
1、构造方面--构造要求
当h＞20时
第二章：案例分析及规范要求
1、构造方面--构造要求
（3）其他要求 ①梁和板的立柱，其纵横向间距应相等或成倍数。高度
第二章：案例分析及规范要求
1、构造方面----构构造造要要求求
（3）其他要求 ②钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞
脚手架中的水平杆件。
底座
可调托撑
水平杆
扫地杆
连墙件
剪刀撑
贴近楼地面位置，连接立 杆根部的纵横向水平杆件；
将脚手架架体与建筑主体 结构连接，能够传递拉力
和压力的构件。
在脚手架竖向或水平向成 对设置的交叉斜杆。
第一章：基本术语、概念
用于脚手架侧面支撑，与 脚手架外侧面斜交的杆件。
抛撑
立杆纵（跨）距
脚手架纵向相邻立杆之间 的轴线距离。
第二章：案例分析及规范要求
1、构造方面--构造要求
第二章：案例分析及规范要求
1、构造方面--构造要求
第二章：案例分析及规范要求
1、构造方面--构造要求
（1）垂直水平剪刀撑 ②当建筑层高在8～20m时，除应满足上述规定外，还应在纵横向相邻 的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应 在每个剪刀撑中间处增加一道水平剪刀撑（见图6.2.4—2）。

模板及模板支架相关质量要求培训PPT课件

模板及模板支架相关质量要求培训PPT课件

1.4 构配件应按品种、规格分类放置在堆料区内 或码放在专用架上，清点好数量备用；堆放场 地排水应畅通，不得有积水。
1.5 连墙件如采用预埋方式，应提前与相关部门 协商，按要求预埋。
1.6 模板支架搭设场地必须平整、坚实、排水措 施得当。
1.7 模板支撑架搭设应与模板施工相配合，利用 可调底座或可调托撑调整底模标高。
5.4 模板支架验收应根据经批准的专项施工方 案，检查现场实际搭设情况与方案的符合性。
5.5、 安装后的扣件螺栓拧紧扭力矩应采用 扭力扳手检查，抽样方法应按随机分布原 则进行。
对高度超过8m，或跨度超过18 m，或施工总 荷载大于10kN/m2，或集中线荷载大于15kN/m 的模板支架，梁底水平杆与立杆连接扣件螺栓 拧紧扭力矩应全数检查。
3.8 脚手架搭设到顶时，应组织技术、安全、施工人员 对整个架体结构进行全面的检查和验收，及时解决存在 的结构缺陷。
第三部分 模板及支架安装与拆除
一、模板及支架安装要求
1、其支架在安装过程中，必须设置防倾 覆的临时固定设施。竖向支架结构的立面 或平面均应安装牢固，并能抵抗振动或偶 然撞击。竖向支架的立柱，应在两个互相 垂直的方向加以固定。
9.0.7 在脚手架使用期间，严禁拆除下例杆件： 1）主节点处的纵横向水平杆，总纵横向扫地杆； 2）连墙件
举例：
120厚板，模板支架搭设高度6m。立杆间距900×900㎜， 步距1500㎜，Ø48×3.0钢管，不考虑风荷载。 设纵横向扫地时，立杆稳定性计算：不考虑风荷载：
σ=1.05×7701/(0.308×424×0.990)=59.576N/mm2 如不设扫地杆，不考虑风荷载，楼面做为纵横向的锚固 点：
可调顶托

模板支撑安全技术管理PPT课件

模板支撑安全技术管理PPT课件

死亡人数 事故起数
0 坍、倒塌 模板坍塌 起重机械 高处坠落 其他
死亡人数 42 事故起数 11
事故类型 坍塌倒塌
78
18
模板坍 塌
37
10
起重机 械
.
38
10
高处坠 落
17
5
物体打 击火灾 窒息
212 54
汇总
8
2015年上半年，共发生10起较大事故，其中模板支撑体系坍 塌事故4起，死亡21人，分别占较大事故总数的40.00%和 52.50%；土方坍塌事故4起，死亡12人，分别占较大事故总 数的40.00%和30.00%；钢结构坍塌事故1起，死亡4人，分
插入钢管内的仅有100mm左右，由于伸出钢管顶部的过长，插
入钢管内的又过短，可调支托无法与立杆保证上下同心，承受
偏心荷载。
二是作业人员没有将横楞搁置在可调支托∪型口的中间，或
者没有把搁置∪口内横楞两侧的间隙楔紧，横楞受外力（施工
人员的踩踏、敲击、砼振捣等）的影响容易移动，造成偏向一
侧影响轴心荷载。
三是非标材料使用，如钢管的壁厚不足3.6mm，可调支托螺
②当建筑层高在8～20m时，除应满足上述规定外，还应在纵横向相邻的两 竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪 刀撑中间处增加一道水平剪刀撑。
③当建筑层高超过20m时，在满足以上规定的基础上，应将所有之字斜撑 全部改为连续式剪刀撑。
.
36
四 周 连 续 式 垂 直 剪 刀 撑
.
13
模板支撑系统组成
设于立杆底部的 垫座；包括固定 底座、可调底座。
底座
插入立杆钢管顶 部，可调节高度
的顶撑。
可调托撑

模板支架培训课件

模板支架培训课件

第三章
模板工程安全稳定性设计
JGJ130—2011计算要点
主要材料代入要按实际实测结果代入，并保证在规范许可内。 外力组合（N）要完整（主要材料自重、附加荷载等）。 要把标准值换算成设计值。轴向力设计值N ，应按下列公




式计算： 不组合风荷载时： N =1.2ΣN Gk + 1.4ΣN Qk 组合风荷载时： N =1.2ΣNGk + 0.9 ×1.4ΣN Qk 不得使用规范以外的计算公式。 l0= k μ1（h+2a） 满堂脚手架计算长度附加系数 H ≤8 8< H ≤10 10< H ≤20 20<≤30 1.155 1.185 1.217 1.291 立杆计算长度系数在附表c2中对应查找
模板安全事故特征
竖向模板事故以板面倾倒为主。 平面模板事故以支架垮塌为主。
事故特点及影响
近年来呈多发态势：在各类别较大事故中， 坍塌事故较多，事故起数和死亡人数均居第 一位，分别占40.6%和44.5%
其他伤害 24.0% 物体打击 3.1% 车辆伤害 4.2% 起重伤害 14.6%
其他伤害 21.6%
处罚处理变化
（建质[2009]254号）的规定，施工单位技术负责
人、项目总监理工程师和建设单位项目负责人对专 项施工方案进行批准签字，并承担相应责任。（注： 施工单位技术负责人既总工程师。）《报告》中对 应事故原因分析中应承担主要责任的上述三方责任 人都没有提请追究刑事责任，这是明显不合适的。 建议：× ×建设有限公司总工程师、 × ×建设监理 有限公司总监理工程师和× ×建设指挥部项目主要 负责人应予以较重级别的责任追究，以便与造成事 故的原因责任相对应。此外，对建设指挥部安全生 产第一责任人也应有明确的处理意见。

《脚手架模板支撑》课件

《脚手架模板支撑》课件
清洁与除锈
定期清除脚手架模板支撑上的灰尘和污垢，并使 用专业除锈剂进行除锈处理。
紧固螺丝
定期检查并紧固连接螺丝，确保各部件连接牢固 。
定期检查与维修流程
定期检查
按照规定的时间间隔，对脚手架模板支撑进行全面检查，包括各 部件的磨损、松动和腐蚀情况。
维修流程
根据检查结果，制定相应的维修计划，包括更换磨损部件、加固松 动部位和进行防腐处理等。
模板安装不平整、不牢固：影响混凝 土浇筑质量。
常见问题与解决方案
钢筋绑扎不符合规范：影响结构安全和耐久性。 混凝土浇筑质量不符合要求：影响结构安全和耐久性。
常见问题与解决方案
解决方案 加强材料质量控制，选用优质材料，确保材料质量符合要求。
加强施工过程控制，严格按照设计要求和规范进行施工。
04
脚手架模板支撑的安全管理
02
脚手架模板支撑的设计与选
型
设计原则与依据
01
02
03
04
安全可靠
确保脚手架模板支撑结构安全 可靠，能够承受施工过程中的
各种载荷和应力。
经济合理
在满足安全可靠的前提下，尽 量降低成本，提高经济效益。
方便实用
设计应方便施工人员进行安装 、使用和维修，提高工作效率
。
环保节能
采用环保材料和节能设计，减 少对环境的负面影响。
记录与报告
对检查和维修过程进行详细记录，并向上级汇报工作进展和结果。
报废标准与处理方式
报废标准
当脚手架模板支撑出现严重磨损、变形、断裂或锈蚀，无法 进行修复或维修成本过高时，应报废处理。
处理方式
报废的脚手架模板支撑应按照相关规定进行处置，可以选择 回收、拆解或销毁等方式，确保不会对环境造成危害。

模板支撑架安全管理培训ppt课件

模板支撑架安全管理培训ppt课件
`.
立杆对接方式
12
4、当立杆底部不在同一高度 时，高处的纵向扫地杆应向低处 延长不少于2跨，高低差不得大于 1m，立杆距边坡上方边缘不得小 于0.5m。（JGJ162-2008、 JGJ130-2011）
1—横向扫地杆，2—纵向扫地杆，la—立 杆跨度
`.
标准的支撑架搭设
13
5、立杆顶部应设可调支托，U形 支托与楞粱两侧间如有间隙，必须楔 紧，其螺杆伸出钢管顶部不得大于 200mm（可视顶托实际长度做调整）， 插入立杆长度不应小于150mm。螺杆 外径与立柱钢管内径的间隙不得大于 3mm，安装时应保证上下同心。 （JGJ162-2008）
四川经典建筑有限公司（工程部）
9
案例7： 黑龙江大庆一工地模板支撑架垮塌 致3死4伤
四川经典建筑有限公司（工程部）
2016年7月9日从 黑龙江省大庆市 肇源县一在建消 防泵房在浇筑混 凝土时发生坍塌 事故，造成3人死 亡，4人受伤。
10
二、安全管理资料
1、模板支架搭设应编制专项施工方案，结构设计应进行设计计算，并应按 规定进行审核、审批；
工程部（安全）培训课件
四川经典建筑有限公司 建筑施工模板安全管理培训（扣件式钢管）
（工程部） 主讲人：XXX
`.
1
建筑施工模板安全管理
主要参照规范标准：
JGJ162-2008 《建筑施工模板安全技术规范》
JGJ130-2011 《扣件式钢管脚手架安全技术规范》
JGJ59-2011 《建筑施工安全检查标准》
7
案例5： 湖南邵阳发生坍塌事故 13人被埋
2016年3月28日晚， 湖南省邵阳市双清 区湘西南物流中心 两栋楼之间的通道 在混凝土浇筑施工 过程中，发生坍塌 事故，导致13人被 埋。

模板支架系统安全质量管理PPT课件

模板支架系统安全质量管理PPT课件

置，支架顶层应设置水平剪刀撑，水平剪刀撑宜按每4.5～
6m网格设置；
第39页/共50页
• 6在立柱底距地面200 mm高处，沿纵横水平方向应按纵下横
上的次序设置扫地杆；
• 7应由考核合格的专业架子工搭设。
• 现浇多层、高层建筑楼板的模板支架体系应符 合下列要求：
• 1上、下楼层模板支架的立柱宜上下对齐；

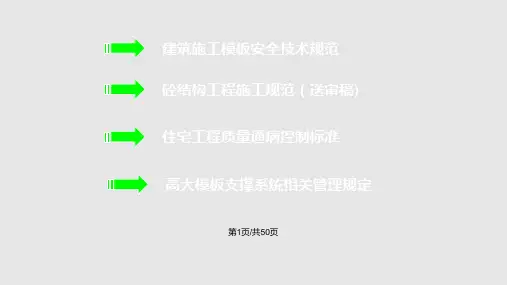

建筑施工模板安全技术规范 砼结构工程施工规范（送审稿) 住宅工程质量通病控制标准 高大模板支撑系统相关管理规定
第1页/共50页
《建筑施工模板安全技术规范》
JGJ162-2008
第2页/共50页
6 模板构造与安装
6.1 一般规定 6.2 支架立柱构造与安装 6.3 普通模板构造与安装 6.4 爬升模板构造与安装（略） 6.5 飞模构造与安装（略）
1 木立柱宜选用整料，当不能满足要求时，立柱的接头不
宜超过1个，并应采取对接夹板接头方式。立柱底部可采
用垫块垫高，但不得采用单码砖垫高，垫高高度不得超过
300mm。
2 木立柱底部与垫木之间应设置硬木对角楔调整标高，并
应用铁钉将其固定在垫木上。
3 木立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合
本规范第条的规定，严禁使用板皮替代规定的拉杆。
剪刀撑之间 加设之字撑
第31页/共50页
10m
4.5 6m
10m
4.5 6m
图6.2.4-2 剪刀撑布置图（二）
4.5 6m
10m
4.5 6m
剪支 刀撑 撑高 设度 置在
情 况 下
8~20m
四周连续式垂直剪刀撑
10m
连续剪刀撑
竖向连续式剪刀撑
竖向剪刀撑底部和 顶部加设水平剪刀 撑

模板支撑体系安全管理教材(PPT 50张)

模板支撑体系安全管理教材(PPT 50张)

中铁三局集团有限公司
知行合一 永争第一
三、满堂支架体系施工安全技术要求
可调底座、顶托的要求 可调底座伸出长度不应超过300mm； 可调顶托长度不应超过200mm。 抱柱装置设置要求 高大作业平台支架在扫天杆位置设置1道，高大模板 支架紧贴梁底设1道。 在危险区域HD范围以内沿柱高，每步水平杆均抱柱
2、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸 出端或立杆上，旋转扣件中心线至主节点的距离不宜大于 150mm。 3、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于700mm且 不少于3个扣件连接。
中铁三局集团有限公司
知行合一 永争第一
三、满堂支架体系施工安全技术要求
人行通道及作业平台搭设安全技术要求： 严格按照施工方案设置人行通道与作业平台 作业平台栏杆高度1.2m,上满铺脚手板。人行通道四周应采 用绿网封闭防护，并挂设安全警示牌，防止人员物体打击事 故。 满堂支架翼缘板两侧及平台两端设置1.2米高的防护栏杆。斜 道外侧按规定设置剪刀撑，并用密目式安全网全封闭。 安全网挂设安全技术要求： 购买的安全网必须是合格产品，具备厂家生产许可证、产品 合格证、检验合格报告单、建筑安全监督管理部门颁发的产 品准用证。 满堂支架顶与墩身之间空隙，设置一道安全平网（大眼网）， 要求挂设平整，绑扎牢固。 安全网在现场挂设后必须做冲击试验，经检验合格后方可正 式投入使用。
中铁三局集团有限公司
知行合一 永争第一
四、满堂支架施工危险源辨识
潜在危险危害因素 基础承载力不足 脚手架立杆垂直度不规范 脚手架横杆不平 剪刀撑不通长 剪刀撑设置不规范 脚手架不牢固 拉网立挂不牢固 支架承载力不足 抗剪能力差 支架承载力不足 可能导致的事故 上部结构垮塌 上部结构垮塌 上部结构垮塌 上部结构垮塌 上部结构垮塌 支架垮塌 高空落物砸伤 上部结构垮塌 支架垮塌 支架垮塌

模板支撑ppt课件

模板支撑ppt课件
31
32
33
34
35
36
1.6立杆接长必须采用对接扣件接，严禁搭 接；纵向水平拉杆接长应采用对接扣件连 接或搭接，两根相邻纵向水平拉杆接头不 应在同步或同跨内，不同步或不同跨两接 头水平方向错开的距离不应小于500mm， 各接头中心至最近主节点距离不应大于步 距的1/3；搭接长度不得小于1m，应等间距 设置3个旋转扣件固定；端部扣件盖板边缘 至搭接纵向水平杆杆端距离不小于100mm。
钢管
18
19
1．购买钢管时应有产品质量合格证、质量检 验报告；扣件应有生产许可证、质量检测报告、 产品质量合格证；可调托撑应有产品质量合格 证、质量检验报告；提供复印件的，应由原件 保管单位注明原件存放处，并加盖原件保管单 位公章。
2．进入施工现场的钢管表面应平整光滑，不 应有裂缝、硬弯、严重锈蚀等缺陷、严禁打孔、 钢管使用前必须涂刷防锈漆；且应按进场数量 的3％对钢管外径及壁厚进行抽样检查。
部扣件盖板的边缘至杆端距离不应小于
100mm。
30
一、普通扣件式钢管模板支撑架
1.1、钢管宜选用外径Φ48.3×3.6，每根钢 管最大质量不应大于25.8kg。可调托撑外 径不小于36mm，支托板厚度不小于5mm。
1.2、支设立杆的地基应平整坚实。立杆布 置前，应先在楼地面弹线定位，底座、垫 板均应准确放在定位线上。每根立杆底部 应设置底座或垫板。
1、木模板支撑
2、扣件式钢管支撑体系
3、碗扣式钢管支撑 4、承插型健槽式钢管支架
5、盘扣式钢管支撑 等等。
此外，工具式模板工程，包括滑模、爬模、飞模等 工程，今天不作为讲述的内容。
9

10
11
12
13

模板支撑架安全管理培训ppt课件

模板支撑架安全管理培训ppt课件

4
案例2： 广东高州在建楼房脚手架倒塌 致1死5伤
四川经典建筑有限公司（工程部）
2016年1月20日下 午，高州市沙田 镇六联村一在建 文化楼发生脚手 架倒塌事故，造 成6名施工人员被 困。截止目前为 止，该事故已造 成1死5伤。
5
案例3： 昆明一在建工地坍塌 致2死30伤
2016年3月16日下 午，昆明市官渡区 一在建工地浇筑混 凝土过程中，发生 坍塌事故，事故造 成2人死亡、30人 受伤。
四川经典建筑有限公司（工程部）
9
案例7： 黑龙江大庆一工地模板支撑架垮塌 致3死4伤
四川经典建筑有限公司（工程部）
2016年7月9日从 黑龙江省大庆市 肇源县一在建消 防泵房在浇筑混 凝土时发生坍塌 事故，造成3人死 亡，4人受伤。
10
二、安全管理资料
1、模板支架搭设应编制专项施工方案，结构设计应进行设计计算，并应按 规定进行审核、审批；
`.
立杆对接方式
12
4、当立杆底部不在同一高度 时，高处的纵向扫地杆应向低处 延长不少于2跨，高低差不得大于 1m，立杆距边坡上方边缘不得小 于0.5m。（JGJ162-2008、 JGJ130-2011）
1—横向扫地杆，2—纵向扫地杆，la—立 杆跨度
`.
标准的支撑架搭设
13
5、立杆顶部应设可调支托，U形 支托与楞粱两侧间如有间隙，必须楔 紧，其螺杆伸出钢管顶部不得大于 200mm（可视顶托实际长度做调整）， 插入立杆长度不应小于150mm。螺杆 外径与立柱钢管内径的间隙不得大于 3mm，安装时应保证上下同心。 （JGJ162-2008）
`.
27
支模架变形图，剪刀撑缺失。
`.
28
支模架变形图，剪刀撑缺失。

模板与脚手架工程安全规范培训PPT(278页)

模板与脚手架工程安全规范培训PPT(278页)
涉及模板与脚手架工程安全的规范变化最新动态
**大学土木工程施工研究所 ***
日本东京新建医院研究所工地安全施工
2009年5月18日20时15分，天津临 港工业区渤化永利热电有限公司在进 行烟囱内筒安装作业时，发生烟囱内 筒坠落，造成一起重大安全生产事故， 导致现场施工人员12人死亡、11人受 伤。
92
16
4
17
14.1
82
15.5
4
7.5
32
94
15.8
4
6
40
92
16
4
6
10
74
15.5
4
15.3
15.7
78
注：Z表示柱，Q表示墙
对于新浇混凝土的侧压力计算，原92规范的公式是基于坍 落度为60～90mm，将以往的测试数据规格化为混凝土浇筑温 度为20℃下按最小二乘法进行回归分析推导，并且浇筑速度限 定在6m/h以下。
（4）对模板支架，提出了应验算水平荷载：“考虑施 工中的风、泵送混凝土、倾倒混凝土等未预见因素产生的 水平荷载标准值Q2，可取垂直永久荷载的2％作为标准值， 并以每延米的形式作用在模板支撑顶端边缘的水平方向 上。”
未预见因素产生的水平荷载是新增荷载项，是考虑施工中的风、 泵送混凝土、倾倒混凝土以及浇筑斜面混凝土等未预见因素产生的 水平荷载。上海市工程建设规范《钢管扣件水平模板的支撑系统安 全技术规程》（DG/TJ08-016-2004,J10374-2004）中规定了 该项荷载（诱发荷载）一般取2.5％的垂直永久荷载标准值，并作 用在支撑上端水平方向。美国ACI347－2004规定了风、泵送混 凝土、倾倒混凝土以及浇筑斜面混凝土等产生的水平荷载取垂直永 久荷载的2％，并以线荷载形式作用在模板支撑的上边缘水平方向 上；或直接以不小于1.5kN/m的线荷载作用在模板支撑上边缘的 水平方向上进行计算。日本也规定有相应的该荷载项。增加该荷载 项主要是用于对独立高大模板支架进行抗倾覆计算复核。

模板支撑体系培训课件

模板支撑体系培训课件

(2)必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在立杆上， 距底座距离不大于200mm;横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地 杆下方的立杆上
(3）纵向水平杆宜设置在立杆内侧， 其长度不应小于3跨。
(4)纵向水平杆接长宜采用 对接扣件连接，也可采用搭接。
(5)底层步距应小于2 m；当立杆基础不在同一高度上时，必须将高处的纵向扫 地杆向低处延长两跨与立杆固定，高低差应小于1m。靠边坡上方的立杆轴线到边
立杆连接销：用于立杆竖向连接连 接专用销。
限位销：焊接在立杆上能锁紧上碗 扣的定位销。
上碗扣、上碗扣的限位销按 60cm 间距设置在钢管立杆之上，其中下 碗扣和限位销则直接焊在立杆上。 组装时，将上碗扣的缺口对准限位 销后，把横杆接头插入下碗扣内， 压紧和旋转上碗扣，利用限位销固 定上碗扣。碗扣接头可同时连接 4 根横杆，可以互相垂直或偏转一定 角度。
模板支撑体系培训课件
目录
一、模板支撑体系简介 二、扣件式钢管脚手架支撑体系搭设要求 三、搭设过程中容易出现的问题 四、碗扣式脚手架的基本构造及搭设要求 五、模板支撑体系的监理 六、高大模板支撑 七、安全监控要点
一、模板支撑体系简介
（一）常用的模板支撑体系有扣件式钢管脚手架、门式脚手架、碗扣式钢管 脚手架、木支模架。现在木支模架基本上只在私人建房时使用，正规单 位很少使用。
（四）适用的相关规范及文件有： 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011） 《建筑碗扣脚手架式脚手架安全技术规范》（JGJ166-2008） 《建筑施工安全检查标准》 JGJ 59－2011 《建筑工程高大模板支撑系统施工安全监督管理导则》建质【2009】254号 《危险性较大的分部分项工程安全管理办法》建质【2009】87号 《建筑施工模板安全技术规范》JGJ162－2008 于2008年12月1日实施，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

四川经典建筑有限公司（工程部）
2016年1月20日下 午，高州市沙田 镇六联村一在建 文化楼发生脚手 架倒塌事故，造 成6名施工人员被 困。截止目前为 止，该事故已造 成1死5伤。
2020/1/7 5
案例3： 昆明一在建工地坍塌 致2死30伤
2016年3月16日下 午，昆明市官渡区 一在建工地浇筑混 凝土过程中，发生 坍塌事故，事故造 成2人死亡、30人 受伤。
2020/1/7 10
二、安全管理资料
1、模板支架搭设应编制专项施工方案，结构设计应进行设计计算，并应按 规定进行审核、审批；
2、超过一定规模的模板支架，专项施工方案应按规定组织专家论证：（建 质[2009]87 号文件）
（1）工具式模板工程：包括滑模、爬模、飞模工程。 （2）混凝土模板支撑工程：搭设高度 8m 及以上；搭设跨度 18m 及以上； 施工总荷载15kN/㎡及以上；集中线荷载 20kN/m 及以上。 （3）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载 700Kg 以上。 3、专项施工方案应明确混凝土浇筑方式。 4、支架搭设人员组织三级安全教育和安全技术交底。 5、支架检查、验收、拆模等资料。
四川经典建筑有限公司（工程部）
2020/1/7 6
案例4： 唐山一建筑工地发生坍塌事故 5人死亡
四川经典建筑有限公司（工程部）
2016年1月30日 下午，位于唐山 丰润区金域名邸 的建筑工地，在 进行浇筑混凝土 时发生坍塌。坍 塌造成1人当场 死亡，4人被埋。 截至31日凌晨2 时，被埋4人被 全部救出并送往 医院。不幸的是， 经医护人员检查 确认4人均已死 亡。
JGJ300-2013 《建筑施工临时支撑结构技术规范》
及政府相关文件要求
可编辑
2020/1/7 2
目录
• 1、模板支撑架坍塌事故案例 • 2、安全管理资料 • 3、模板支架搭设 • 4、模板拆除 • 5、安全行为管理
可编辑
2020/1/7 3
一、模板支撑架坍塌事故案例
案例1： 浙江常山一建筑工地发生模板坍塌 12人受伤
2020/1/7 7
案例5： 湖南邵阳发生坍塌事故 13人被埋
2016年3月28日晚， 湖南省邵阳市双清 区湘西南物流中心 两栋楼之间的通道 在混凝土浇筑施工 过程中，发生坍塌 事故，导致13人被 埋。
四川经典建筑有限公司（工程部）
2020/1/7 8
案例6： 南充阆中在建工地模板支撑架垮塌 致6死4伤
2016年1月13日，浙 江省衢州市常山县委 宣传部称，当晚6时 50分，常山县东方综 合体项目1号楼四层 屋面施工过程中浇捣 混凝土时发生局部坍 塌事故，现场共造成 12人受伤，正在医院 观察治疗中。
四川经典建筑有限公司（工程部）
2020/1/7 4
案例2： 广东高州在建楼房脚手架倒塌 致1死5伤
可编辑
2020/1/7 11
三、模板支架搭设
（一）立杆： 1、立杆基础应坚实平整，有排水 措施，确保不沉陷、不积水。支撑在地 基土上的立杆应设有足够强度和支撑面 积的垫板，垫板厚度不应小于50mm。 （JGJ130-2011、JGJ162-2008） 2、立杆接长严禁搭接，必须采用 对接扣件连接，相邻两立杆的对接接头 不得在同步内，且对接接头沿竖向错开 的距离不宜小于500mm，各接头中心距 主节点不宜大于步距的1/3。（JGJ1622008） 3、严禁将上段的钢管立杆与下段 的钢管立杆错开固定在水平杆上。 （JGJ162-2008）
可编辑
立杆对接方式
2020/1/7 12
4、当立杆底部不在同一高度 时，高处的纵向扫地杆应向低处 延长不少于2跨，高低差不得大于 1m，立杆距边坡上方边缘不得小 于0.5m。（JGJ162-2008、 JGJ130-2011）
1—横向扫地杆，2—纵向扫地杆，la—立 杆跨度
可编辑
标准的支撑架搭设
2020/1/7 13
5、立杆顶部应设可调支托，U形 支托与楞粱两侧间如有间隙，必须楔 紧，其螺杆伸出钢管顶部不得大于 200mm（可视顶托实际长度做调整）， 插入立杆长度不应小于150mm。螺杆 外径与立柱钢管内径的间隙不得大于 3mm，安装时应保证上下同心。 （JGJ162-2008）
6、立杆伸出顶层水平杆的自由端 长度不宜大于500mm。（JGJ300-2013、 JGJ130-2011）
可编辑
2020/1/7 14
立杆错误施工图
可编辑
地基基础上的立杆未采用垫板
2020/1/7 15
可编辑
立杆自由端较长
2020/1/7 16
可编辑
立杆顶托外伸长度过长
2020/1/7 17
可编辑
立杆错接
2020/1/7 18
2020/1/7 19
可编辑
立杆接头同步设置
2020/1/7 20
2016年8月22 日18点30分许， 阆中宏云江山 国际商住楼工 程发生支模架 坍塌事故，造 成6人死亡、4 人受伤，其中 1人重伤，
四川经典建筑有限公司（工程部）
2020/1/7 9
案例7： 黑龙江大庆一工地模板支撑架垮塌 致3死4伤
四川经典建筑有限公司（工程部）
2016年7月9日从 黑龙江省大庆市 肇源县一在建消 防泵房在浇筑混 凝土时发生坍塌 事故，造成3人死 亡，4人受伤。
工程部（安全）培训课件
四川经典建筑有限公司 建筑施工模板安全管理培训（扣件式钢管）
0/1/7 1
建筑施工模板安全管理
主要参照规范标准：
JGJ162-2008 《建筑施工模板安全技术规范》
JGJ130-2011 《扣件式钢管脚手架安全技术规范》
JGJ59-2011 《建筑施工安全检查标准》
（二）水平杆： 1、支架立杆底端距地200mm高处，沿纵 横水平方向设置扫地杆。（JGJ162-2008） 2、可调支托底部的立柱顶端应沿纵横 向设置一道水平杆。（JGJ162-2008） 3、扫地杆与顶层水平杆之间的间距， 在满足模板设计所确定的水平拉杆步距要 求条件下，进行平均分配确定步距后，在 每一步距处纵横向各设一道水平杆。 （JGJ162-2008） 4、支架严禁与起重设备、脚手架连接。 （JGJ300-2013、JGJ130-2011） 5、单根水平杆长度不宜小于3跨（应用 于长方向支架）。
