第一章 双侧向测井双侧向测井是应用最广泛的一种电阻率测井方法，它测量地层电阻率。
自然界中不同岩石和矿物的导电能力是不相同的尤其地层中所含流体性质不同时，导电性能差别很大。
因此 ，电阻率是地层的重要的物理参数之一。
在油气井中进行电阻率测井是我们寻找和定量确定油气存在的基本方法。
根据所测得的电阻率，可以区分含导电流体（如盐水，泥浆滤液）的地层和含非导电流体（如油气）的地层，应用阿尔奇公式，可以计算出地层中油气水的比例：2WW S FR =ρ （1-1） 式中：ρ—地层电阻率；R W —地层水电阻率；S W —地层含水饱和度；F ——地层因素。
电阻率测井是发展最早并一直沿用至今的一种测井方法。
最早使用的电阻率测井方法称普通电阻率测井。
经改进后，发展成为目前广泛使用的聚焦式电阻率测井，或称侧向测井。
自1950年，首批侧向测井仪投入商业使用后，老式的普通电阻率测井方法就逐渐被淘汰。
1.1 普通电阻率测井原理为测量某一电阻的阻值R ，可应用一个电源给该电阻供电，测量流过该电阻的电流I 和电阻两端的电压降V 。
由欧姆定律即可求出该电阻的阻值。
IV R = （1-2） 普通电阻率测井原理也是采用与此类似的方法，测量地层电阻率。
在介质中设置一个供电电极A ，回流电极B 放在距电极A 无限远的地方，在距电极A 一定距离处放置一对测量电极M,N （见图1-1），进行电位差测量。
假定电极为点电极，介质是均匀无限的，介质电阻率为ρ。
则从电极A 流出的电流呈辐射状向四面八方均匀散开，等电位面是以A 为球心的球面，如果测量电极M,N 与供电电极的距离分别为AM ，AN （注意电阻ρ的量纲为m ⋅Ω长度量纲为m ）则M 点的电位：AM I V M πρ4=（1-3） N 点的电位： ANI V N πρ4= （1-4） 式中I 为电极A 流出的电流强度（安培）。
由上式可得M,N 两点的电位差V ：I ANAM MN V V V N M ρπ4=-=电阻率：I V MN AN AM ⋅=πρ4 （1-5） 式中，MN 为电极M,N 两点间的距离令 MNAN AM K π4= 则 IV K ⋅=ρ （1-6） 式中：K 称为电极系常数。

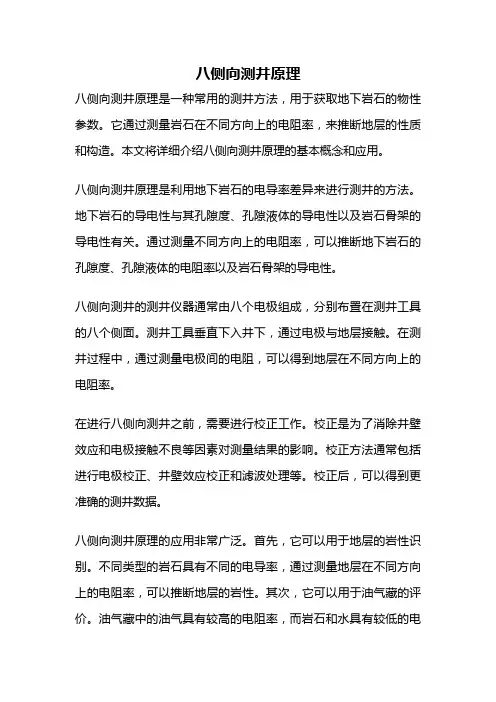

八侧向测井原理八侧向测井原理是一种常用的测井方法，用于获取地下岩石的物性参数。
它通过测量岩石在不同方向上的电阻率，来推断地层的性质和构造。
本文将详细介绍八侧向测井原理的基本概念和应用。
八侧向测井原理是利用地下岩石的电导率差异来进行测井的方法。
地下岩石的导电性与其孔隙度、孔隙液体的导电性以及岩石骨架的导电性有关。
通过测量不同方向上的电阻率，可以推断地下岩石的孔隙度、孔隙液体的电阻率以及岩石骨架的导电性。
八侧向测井的测井仪器通常由八个电极组成，分别布置在测井工具的八个侧面。
测井工具垂直下入井下，通过电极与地层接触。
在测井过程中，通过测量电极间的电阻，可以得到地层在不同方向上的电阻率。
在进行八侧向测井之前，需要进行校正工作。
校正是为了消除井壁效应和电极接触不良等因素对测量结果的影响。
校正方法通常包括进行电极校正、井壁效应校正和滤波处理等。
校正后，可以得到更准确的测井数据。
八侧向测井原理的应用非常广泛。
首先，它可以用于地层的岩性识别。
不同类型的岩石具有不同的电导率，通过测量地层在不同方向上的电阻率，可以推断地层的岩性。
其次，它可以用于油气藏的评价。
油气藏中的油气具有较高的电阻率，而岩石和水具有较低的电阻率。
通过测量地层的电阻率，可以推断油气藏的分布和含量。
此外，八侧向测井还可以用于水文地质勘探、地下水资源评价和岩石工程等领域。
八侧向测井原理虽然在地质勘探中具有广泛的应用，但也存在一些限制。
首先，电阻率测量受到地层中的含水状况和孔隙度等因素的影响。
在含水状况较差的地层中，电阻率的测量结果可能不准确。
其次，八侧向测井需要与地层直接接触，因此只能在井下进行。
在地层未被钻井的地区，无法进行八侧向测井。
此外，八侧向测井的分辨率较低，无法对细小的地层变化进行准确的测量。
八侧向测井原理是一种常用的测井方法，通过测量地层在不同方向上的电阻率，来推断地下岩石的性质和构造。
它在地质勘探、油气评价和水文地质勘探等领域具有广泛的应用。

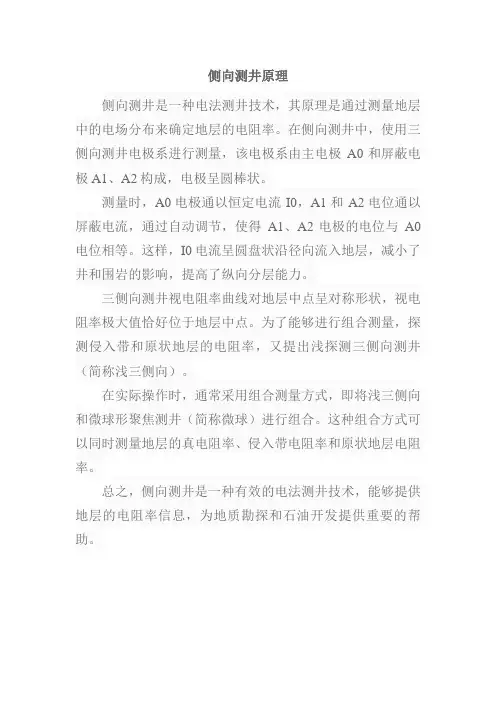

侧向测井原理
侧向测井是一种电法测井技术，其原理是通过测量地层中的电场分布来确定地层的电阻率。
在侧向测井中，使用三侧向测井电极系进行测量，该电极系由主电极A0和屏蔽电极A1、A2构成，电极呈圆棒状。
测量时，A0电极通以恒定电流I0，A1和A2电位通以屏蔽电流，通过自动调节，使得A1、A2电极的电位与A0电位相等。
这样，I0电流呈圆盘状沿径向流入地层，减小了井和围岩的影响，提高了纵向分层能力。
三侧向测井视电阻率曲线对地层中点呈对称形状，视电阻率极大值恰好位于地层中点。
为了能够进行组合测量，探测侵入带和原状地层的电阻率，又提出浅探测三侧向测井（简称浅三侧向）。
在实际操作时，通常采用组合测量方式，即将浅三侧向和微球形聚焦测井（简称微球）进行组合。
这种组合方式可以同时测量地层的真电阻率、侵入带电阻率和原状地层电阻率。
总之，侧向测井是一种有效的电法测井技术，能够提供地层的电阻率信息，为地质勘探和石油开发提供重要的帮助。
侧向测井之三侧向、七侧向、双侧向测井基本原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!侧向测井之三侧向、七侧向、双侧向测井基本原理概述侧向测井技术是石油勘探与开发中的重要工具，它通过测量钻井孔壁周围地层的物理性质，为岩石类型、孔隙度、渗透率等参数提供了关键信息。

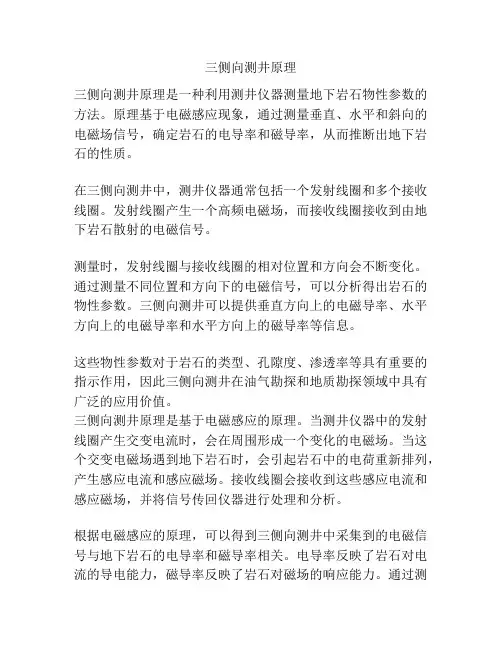

三侧向测井原理三侧向测井原理是一种利用测井仪器测量地下岩石物性参数的方法。
原理基于电磁感应现象，通过测量垂直、水平和斜向的电磁场信号，确定岩石的电导率和磁导率，从而推断出地下岩石的性质。
在三侧向测井中，测井仪器通常包括一个发射线圈和多个接收线圈。
发射线圈产生一个高频电磁场，而接收线圈接收到由地下岩石散射的电磁信号。
测量时，发射线圈与接收线圈的相对位置和方向会不断变化。
通过测量不同位置和方向下的电磁信号，可以分析得出岩石的物性参数。
三侧向测井可以提供垂直方向上的电磁导率、水平方向上的电磁导率和水平方向上的磁导率等信息。
这些物性参数对于岩石的类型、孔隙度、渗透率等具有重要的指示作用，因此三侧向测井在油气勘探和地质勘探领域中具有广泛的应用价值。
三侧向测井原理是基于电磁感应的原理。
当测井仪器中的发射线圈产生交变电流时，会在周围形成一个变化的电磁场。
当这个交变电磁场遇到地下岩石时，会引起岩石中的电荷重新排列，产生感应电流和感应磁场。
接收线圈会接收到这些感应电流和感应磁场，并将信号传回仪器进行处理和分析。
根据电磁感应的原理，可以得到三侧向测井中采集到的电磁信号与地下岩石的电导率和磁导率相关。
电导率反映了岩石对电流的导电能力，磁导率反映了岩石对磁场的响应能力。
通过测量不同方向上的电磁信号，并结合地下岩石的模型，可以推测出岩石的电导率和磁导率。
通过测量三个方向上的电磁信号，可以获取到更全面和准确的地下岩石物性参数。
比如，在垂直方向上，可以获得包含油气水的地下岩石的电导率；在水平方向上，可以获得地下岩石中的垂直电导率和水平电导率；在斜向上，可以获得地下岩石的垂直电导率和磁导率。
通过对这些物性参数的分析和解释，可以进一步了解地下岩石的类型、组成、孔隙度、渗透率等重要信息。
这些信息对于油气勘探、矿产资源评估和地质勘探等领域具有重要的指导意义。

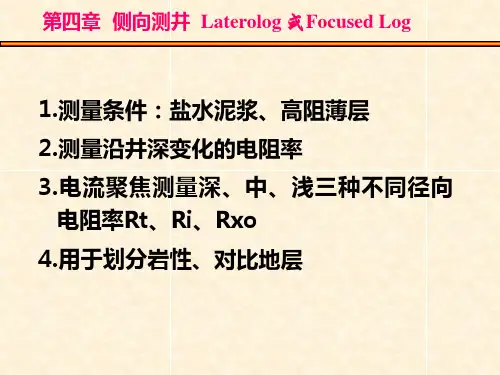

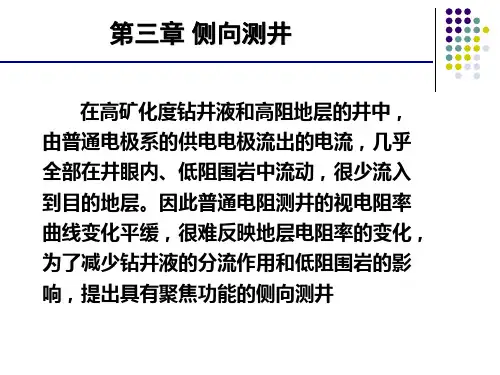

侧向测井的提出1.盐水泥浆、高阻薄层，将产生泥浆分流，测不到地层真电阻率。
2.高阻屏蔽使普通电阻率法无法进行，所以提出聚焦测井法使电流进入地层。
侧向测井的分类LL3、LL6、LL7、LL8、双侧向，邻近侧向、微侧向、微球形聚焦等。
侧向测井又名聚焦电阻率测井，是一种电阻率法测井。
入地层，大大减少泥浆分流和上下围岩特点是在供电电极的两侧加有同极性的屏蔽电极，使主电极的电流被控制在一个狭窄的范围内垂直进的影响。
侧向测井是克服盐水泥浆影响和研究高阻薄地层的重要方法。
三侧向测井电极特征三侧向电极系结构:Ao为主电极，A1、A2为屏蔽电极位于两侧，它们短路相连接。
回路电极(也称回流电极) B置远处(计为无限远)。
工作原理(1)测井过程中，主电极Ao和A1、A2供以相同极性的电流Io和Ia，并使它们之间处于等电位状态。
测井过程中，主电极Ao和A1、A2供以相同极性的电流Io和Ia，并使它们之间处于等电位状态。
(2)当Ao与A1、A2电位不相等时，其电位差被送到调整线路上，通过调节A1、A2电路中的屏蔽电流Ia，保持整个电极系处于等电位状态。
当Ao与A1、A2电位不相等时，其电位差被送到调整线路上，通过调节A1、A2电路中的屏蔽电流Ia，保持整个电极系处于等电位状态。
(3)三侧向的电场:由于主电流Io被A1、A2所屏蔽。
主电流水平流入地层(4)仪器记录的是任意屏蔽电极A1或A2或Ao与回流电极B之间的电位差△U和或Ao与回流电极B之间的电位差△U和主电极电流Ioro—表示主电极的接地电阻，表示主电极的电流层由主电极到回流电极所经过的介质的电阻。
(5)三侧向的主电流基本上是垂直射入地层。
三侧向测井的影响因素•电极系参数的影响电极系长度L的影响主电极长度Lo的影响电极系直径对视电阻率的影响•井眼及地层参数的影响井眼直径和泥岩的影响层厚和围岩的影响侵入带影响深、浅三侧向测井LL3深侧向浅侧向深浅三侧向电流分布图深三侧向电阻率测井主要反映原状地层电阻率Rt；浅三侧向电阻率测井主要反映侵入带的电阻率Ri。
侧向测井的名词解释侧向测井是一种广泛应用于石油勘探和开采领域的地球物理测井技术。
它通过测量地下岩石的物理性质，为石油工程师提供有关储层特征和含油气性的重要信息。
在这篇文章中，我们将解释侧向测井术语的基本定义和技术原理，以帮助读者更好地了解这一领域。
1. 侧向测井侧向测井是指通过在井筒内部搭载特定的测井仪器，在井壁附近进行物理性质测量的技术。
与传统的垂直测井不同，侧向测井仪器具有能够向四面八方辐射探测的能力，从而提供了更为详细的地层解释和储层分析。
2. 检测仪器在侧向测井中，最常用的仪器是侧向电阻率测井仪和侧向声波测井仪。
侧向电阻率测井仪通过测量岩石的电阻率来揭示其导电性质。
不同类型的岩石由于其矿物组成和孔隙结构的不同，具有不同的电导率，从而可以通过侧向电阻率测井来区分不同的储层类型。
侧向声波测井仪则利用声波的传播速度和衰减特性来获取有关岩石的弹性性质和孔隙结构。
结合以上两种仪器的数据分析，可以得到更加全面的地质和储层信息。
3. 测量与解释在侧向测井中，关键的一步是数据的测量和解释。
测量的过程需要控制仪器的位置和工作条件，以确保获得准确和可靠的数据。
解释过程中，测量数据将与已知的地质信息进行比较，以推断地下岩石的性质和组成。
这些解释结果将为石油工程师提供决策支持，包括油气开采方案的制定和储量预测的确定。
4. 侧向测井的应用侧向测井在石油勘探和开采过程中有着广泛的应用。
首先，在勘探阶段，它可以提供有关地下结构、油气藏位置和厚度的详细信息，从而帮助决定勘探井的位置和方向。
其次，在开采阶段，侧向测井可以为油井生产和储层管理提供关键数据，如储层连通性评估、水平井定向和水平段位确定。
此外，侧向测井还可以用于监测油井生产的效果和储层的动态变化。
5. 挑战和发展尽管侧向测井已经取得了显著的进展，但在实际应用中仍存在一些挑战。
首先，侧向测井涉及的工作环境复杂，需要克服很多技术困难，如井筒地形的不规则性、井眼磨损和仪器故障等。
