代码5005 灯电源 -- 通讯失败C2 通讯电缆与通讯板的接口C3 单根的与通讯端口的连接处C 与制冷风扇的连接线错误代码5053：引擎风扇转速过低（警告）错误代码5063：热交换器风扇转速过低（警告）C 与热交换器风扇连接的供电电线C 氙灯阳极风扇连接电线FC 氙灯阴极风扇与背板供电连接线FC 与风扇连接的电线C 风扇电线连接单元错误代码 5133 elcabox 风扇转速过低（错误）C 与风扇连接的电线FZ 机动镜头聚焦马达连线LC 马达与供电背板的连线B 传感器与供电板之间的连接电线错误代码5290 ：“微镜显示蓝色 温度过高”（错误）此故障亮蓝灯，以温度过高代码显示，原因与代码5291一致SG 温度传感器前方电缆，DMD绿色通道SR 温度传感器前方电缆，DMD红色通道TB Peltier element前方电缆，DMD蓝色通道TG Peltier element前方电缆，DMD绿色通道TR Peltier element前方电缆，DMD红色通道L 位于冷循环和光输出管上方的温度传感器电缆CA 格式盘猫眼的电线SH 遮光板电缆LS 位于光输出管内的光传感器连接电缆C 将传感器与供电板连接的线路C 灯箱外连接电源背板与温度传感器的电路部分错误代码 5320：“强制切断氙灯供电”错误代码 5431：镜面冷却风扇，电压过高（警告）错误代码5451：“热交换器风扇电压过高”（警告）错误代码5452：“热交换器风扇电压过低”（错误）此故障以“热交换器风扇电压过低”报警，引起它的原因是：错误代码 5462：“氙灯阳极风扇，电压过低”（错误）此故障以“氙灯阳极风扇，电压过低”报警，引起它的原因是：错误代码 5472：“氙灯阴极风扇，电压过低”（错误）此故障以“氙灯阴极风扇，电压过低”报警，引起它的原因是：错误代码 5492：“SMPS板风扇，电压过低”（错误）此故障以“SMPS板风扇，电压过低”报警，引起它的原因是：SB 马达叶片SC 与马达的连接电缆SH 马达与格式主板连接线错误代码 5551：“TEC板电压过高”（警告）错误代码 5562：“elcabox风扇电压过低”（错误）此故障以“elcabox风扇电压过低”报警，引起它的原因是：B 与格式主板的连接线C 将归位马达与电主板连接的电缆D 将旋转马达与电主板连接的电缆S 处于光管入口的温度传感器L 该处温度传感器的连接电缆P 热管T1 处于冷却模块和DMD之间的TEC组件S2 处于TEC组件和DMD之间的温度传感器S3 处于DMD前方的温度传感器错误代码 6004：“座前，温度传感器开路”（警告）错误代码 6014：“红色道组件，温度传感器开路”（错误）R 红色道温度传感器G 绿色道温度传感器BL DMD水冷模块温度传感器FR DMD座前温度传感器E 光引擎温度传感器H 热管水冷模块温度传感器TB TEC能源供应蓝色道TG TEC能源供应绿色道TR TEC能源供应红色道BL/BT DMD水冷模块蓝色道温度传感器错误代码 7473：“氙灯阴极风扇电压过低”（警告）39页。

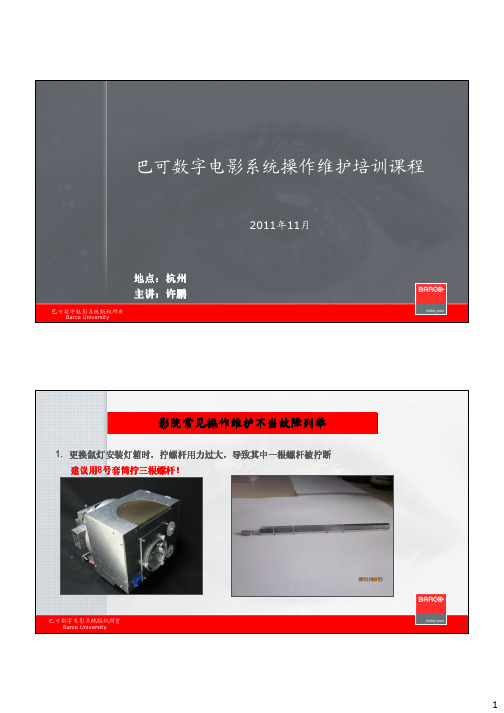

放映画面异常情况-常见解决方法（巴可）放映画面异常情况-常见解决方法（巴可）影院在日常放映中，放映画面难免出现异常情况。
如何通过观察、判断，找出最终原因，是影院技术人员不易掌握的内容。
为提高影院技术人员在这方面的排查能力，本文以巴可数字放映为例，对一些常见案例及相应解决方法进行举例说明，望影院遇到相同情况时，能有所参考。
通过大量检修案例发现，导致放映画面出现异常情况，主要是由于机房环境不达标、技术人员维护不及时或操作不当引起：一、机房环境不达标或人员维护不及时如果影院机房湿度大，容易引起板卡腐蚀；机房温度高，容易引起板卡散热不良；机房可吸入颗粒过多或人员维护不及时，板卡表面容易附着较多灰尘，即影响板卡散热，又容易引起插接件接触不良。
以上这些方面均会影响板卡正常工作性能，难免会出现放映画面异常情况。
放映画面颜色主要由ICP板卡或ICMP服务器、信号底板、光引擎三大件影响。
在检修案例数据统计中，ICP板卡和ICMP服务器接触不良占据多数。
ICP板卡主要作用为存储银幕文件，MCGD,3D和PCF文件；存储测试图；处理电子缩放和字幕，处理、选择输入源；处理TI日志文件。
ICMP服务器因由ICP板卡和具有服务器功能的部件组成，所以也具有ICP功能。
图1（为某影院ICP板卡积灰实拍）若由ICP板卡金手指氧化引起画面异常情况，可使用皮老虎和吸尘器清除表面灰尘；使用橡皮擦擦拭板卡金手指；使用吸尘器和柔软毛刷清洁信号底板插槽，一般可以解决。
ICMP服务器操作方法相同。
但影院机房环境应得到重视，并进行合理改善，放映人员应定期对设备进行A类、B类维护。
以下是某影院良好的机房环境现场采集照片。
如图2中a，b，c。
图（a）图（b）机房过道均安设空调帘避免过多粉尘进入图2（C 放映机房空间宽阔干净整洁）据该影院技术负责人介绍：最初的一家影城机房环境不佳，油烟严重，环境温度高，机房与外界相通，经常出现画面颜色异常情况，不知对板卡进行过多少次插拔，也经常有硬件坏损情况发生。

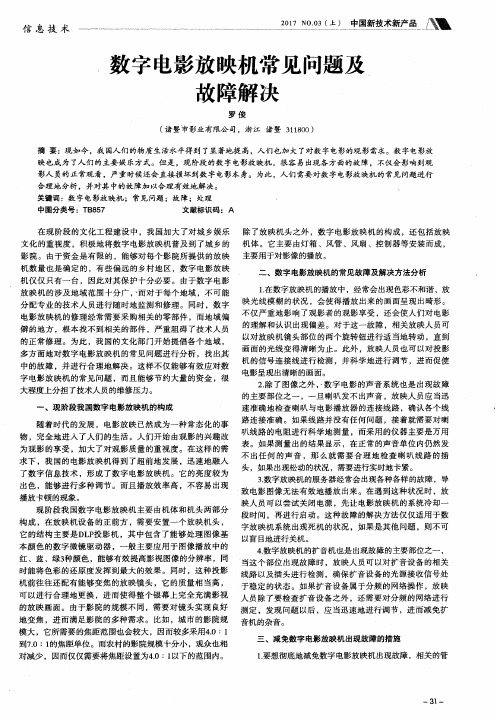

数字电影放映过程中的常见故障及处理摘要：近年来，随着电影技术的发展和数字技术的不断创新，数字放映设备得到了全面普及，自部队投入使用以来，一直受到官兵的追捧和青睐。
放映员通常喜欢操作设备。
然而在走访中发现，放映人员在设备操作和维护方面，已基本掌握。
但对放映前应做的相关准备工作，及如何判断设备运行状况和发生故障后如何处理，还有些欠缺。
出现了一些原本可提前预防，而最终未能幸免的事件，大大降低了官兵观影体验。
为使放映人员进一步了解手中设备，充分做好放映保障相关事宜，本文就此展开叙述。
关键词：数字电影放映；常见故障；处理引言本文结合数字电影工作原理及常见类别，分析了数字电影放映过程中的常见故障及处理措施，仅供参考。
1数字电影工作原理及常见类别数字电影的工作原理主要是利用分色器将氙灯发出的强光分成蓝、绿、红三种，然后相应反射到相应的目标表面。
考虑到视频数字信号经过解码处理后，只能获得蓝、绿、红灯的相关信息，全部靶面对照像素进行光反射后聚焦于镜头之上后再放映在屏幕上，之后屏幕上全部像素重叠起来可以构成全彩形式的影像。
作为影视放映的一个关键构成零部件，数字电影设备本身的作用及环境等都存在许多差异，具体可以划分成迷你型、中型以及大型三种类型的设备。
其中中型设备具有非常高性价比，便于携带，相应投影尺寸及亮度也比较适中，在文化传媒、播放厅或者企业会议等领域都得到了广泛应用；大型设备在屏幕尺寸及亮度等方面都较大，但是价格更高，主要适用于室外活动或者规模比较大的电影院；迷你设备则主要适用于基本的家庭影院中使用[1]。
2电影放映系统存在的问题一是应用普及程度不高。
部分地区的发展相对落后，资源配置和技术支持相对不足，导致电影放映监控系统的应用不高。
一方面，由于资金和设备的限制，许多电影放映场地没有安装监控系统，无法实现对场所的全面监控。
另一方面，缺乏相关技术人员的培训和支持，使得地区的管理者对监控系统的了解和应用能力较低。
而应用程度不高的情况下，会给不法分子提供了机会，可能发生偷盗、纠纷等问题，严重影响了电影放映的安全和秩序。
镜头跑位与限位调整方法故障现象1.切换通道后图像模糊（聚焦不实）或银幕上的图像位置偏移2.放映机尾灯黄灯告警，系统报5191（棱镜开关报警）,5230（镜头无法变焦）,5231（镜头无法聚焦）,5232（镜头无法水平移动）,5233（镜头无法上下移动），银幕画面不正，清晰度模糊3.切换画面后画面直接飘到一个方向的尽头(如天花板上)故障原因镜头安装不到位或镜头移位；控制板接触不良；按键板接触不良；镜头文件损坏解决办法第一步：镜头引导归位（此操作测试镜头马达是否可以正常变焦、聚焦，如果镜头引导归位可以成功完成，说明镜头可以自动调整，继续进行第五步）以管理员权限登录触摸屏，用户名“st”密码“default”，运行镜头引导：安装—高级—镜头参数，如图确认镜头参数与镜头上的编号对应，点启动开始引导，确定完成且没有报错第二步：重新安装镜头（重装镜头解决镜头没有固定好，没有安装到位的问题。
重新安装镜头后需要重做第一步）用手托住镜头，拨动镜头固定滑杆，将镜头取下，清洁内外镜头片后装回放映机。
操作时注意滑杆力度，镜头安装到位稳固（镜头下面有一可左右拨动的金属杆（图中红色部分），拨到左边是卸下镜头，右边是锁紧镜头，）。
开灯打测试图，看光是否从镜头中间打出。
尽量从镜头中间打出（可用一张白纸放到镜头前观察画面是否从镜头中间打出），如果不是，使用镜头位移，使光从镜头中间部分打出，如果此时投射画面不能打到银幕中央，调整放映机物理位置，试投影打到银幕中间部分。
第三步：重新插拔并清洁控制板（此操作解决因控制板接触不良，使放映员或放映机自动操作指令不能发送给镜头马达的问题。
此操作完成后需要重做第一步确认问题解决）可以尝试重新插拔控制板并清洁金手指（板卡插槽触点），一代机需要插拔板卡箱。
插拔板卡后有时会报5851错误代码，此时需要进行安全认证，认证方法是把钥匙靠近放映机感应区，此时按键板背灯会变成浅黄色，输入12345612，键盘闪绿光，表示认证通过。
巴可数字电影网络解决方案巴可(北京)有限公司媒体娱乐事业部付博【摘要】本文对利用网络实现数字电影节目的远程传输和数字放映设备的监控进行了阐述，并详细介绍了巴可数字电影放映机支持的网络功能及其网络解决方案，可为目前和今后的数字放映系统的部署和管理规划提供有益的指南。
【关键词】数字电影网络SNMP VPN在胶片电影向数字电影转换的时期，数字放映系统、数字音频系统随着科学技术的发展不断创新，而同时计算机网络正逐渐演变成为影院客户、尤其是电影院线公司的各种应用提供服务的IT基础平台。
通过采用不同的网络接入技术，电影院线公司可构架适合自己公司的虚拟企业内部网络，用于集中式的影院管理系统、银幕管理系统、放映管理系统、远程监视和诊断系统的部署；还可以与电信公司、移动通信公司合作通过VPN技术，使操作人员和管理人员接入自己的企业网络随时访问公司的资源；应用系统也可以通过电子邮件、短信的形式，向手机、移动电脑等无线终端发送设备的运行状态，从而进一步实现远程诊断和维护。
1、对于电影院线的企业内部网络，目前更多的应用应该是实现企业内部管理和沟通的信息平台。
然而随着终端产品，数据网络及应用软件、业务系统的不断开发创新及数字化，企业内部网络必将能承担更多客户订制的应用服务。
例如能否通过网络载体传输我们的数字电影发行包（DCP）？传输速率和传输时间如何？DCI数字电影技术规范在第六章简单描述了数字电影发行过程中可能使用的多种传输模式：(1) 使用硬盘作为传输介质，请物流公司派送到各个影院；(2) 通过卫星网络，或地面网络，如光纤、专线、宽带等，用数据广播和IP数据包的形式传递，但不论采用哪种网络传输技术，都应考虑数据的完整性和准确性，即需要采用适当的Qos (服务质量)技术保证传输的质量；表1一部3小时电影的数据量（12bits@24FPS）平均码率3小时数字图像3小时音频 20分钟片前内容片字幕文件总数据量(Mbits/sec)(GBytes)(GBytes)(GBytes)(GBytes)(GBytes)(GBytes) 250337.52.07437.50.30.001377.374 2002702.074300. 30.001302.374 123168.752.07418.750.40.001189.974 1001352.074150.60.001152.674 801082.074120.80.001122.874对于一个数字电影发行包（DCP），首先我们计算一下它的数据容量，例如：●一部3小时的正片；●20分钟同样分辨率的片前内容；●16通道无压缩的数字音频，48 kHz，24 (AES3) bits；●3,000的PNG格式辅助图片；●3,000行字幕文本。
图像数据量（GB）: {平均或最大的数据码率(M比特/秒) ×片长（小时数× 60 分/小时× 60 秒/分} / {8 比特/字节×1000}；音频数据量: {32 (AES bits) × 48,000 采样/秒×16 (通道) ×小时数× 60 分/小时× 60 秒/分 / 8 (比特/字节) 或{32 (AES bits) × 96,000采样/秒×16 (通道) ×小时数× 60分/小时× 60秒/分/ 8 (比特/字节) ；辅助图片数据量：100,000 (字节/png 文件@ level 1) × 3,000 (文件/电影)；字幕文本: 估计每部影片1 MBytes；本文关注网络传输的解决方案，没有过多的涉及硬盘运输的成本，实际上在中国使用硬盘传输数字电影发行包可能是目前最为经济有效的方法。
图1表2主要可供使用的几种陆地网络好，大部分运与多个用户共好，电信和网上行带宽最大好，所有运营统计复用，通Internet 好，所有运营较差，ATM网逐统计复用，按好，DDN覆盖到营商都可提供享带宽，带宽利用率根据时间段的不同，从几十K到1～2M不等低低600 10M 以太网宽带5002M通已基本覆盖全国为512K，通常为256K 低最低200 512KxDSL20,000 100M 8,000 10M 商均能提供常带宽利用率在50～70％左右较高低3,000 2M上网专线VPN132,000 155M 47,000 34M 17,000 8M 商均能提供100%高较高6,000 2MSDH31,000 10M 12,000 4M 步萎缩，运营商已停建平均速率计算高高8,000 2MATM 12,000 2M 9,000 1M 全国大部分区域100%高最高2,500 9.6KDDN 专线可扩展性带宽利用率可靠性资费水平资费（月）带宽（bps）链路类型 2、对于通过网络传输，目前市场上可以提供多种传输解决方案，如卫星传输和陆地网络传输。
(1) 卫星传输VSAT （甚小口径天线终端）是一种天线口径很小的卫星通信地球站，又称微型地球站或小型地球站。
其特点是天线直径很小(一般为0.3-2.4米)，设备结构紧凑、固体化、智能化、价格便宜、安装方便、对使用环境要求不高，且不受地面网络的限制，组网灵活。
VSAT 于20世纪80年代最先在美国兴起，发展速度很快，是30多年来卫星通信技术的转折性发展。
VSAT 系统有两种类型，一种是双向VSAT 系统，它由中心站控制许多VSAT 终端来提供数据传输、语音和传真等业务；另一种是单向VSAT 系统，在这种系统中，图像和数据等信号从中心站传输到许多单收VSAT 终端。
目前数据传输速率为从窄带到最高4Mbit/s 。
前面提到的一部三小时的电影，按其平均码率为80Mbps 计算，全部数据容量为120GB,按最大理论传输速率4Mbps 传输进行计算：120GB × 1024 × 8bit/Byte / 4Mbps /3600(秒/小时) = 68.2小时 ≈ 2.8天。
目前在中国，我们不建议使用卫星传输的方案，一个原因是目前商用化的陆地宽带网络发展极快，相对于卫星传输方案具有优势更加明显的性价比，因此除非客户有将数据传输到边远的山区或象新疆、西藏那样更广阔区域的要求，我们不建议使用卫星传输；另一个原因，应用卫星传输需要得到政府部门的审核与批准，并得到相应得许可证手续比较复杂繁琐。
图2(2) 陆地网络传输目前市场上有多种可用的成熟的网络接入方式和组网方案。
电影院线公司可以根据不同业务应用的需求，灵活地构建自己的企业局域网络。
巴可公司为我们的客户提供咨询服务，例如：a. 数字电影发行包的网络分发；b. 商业媒体内容的网络发布；c. 远程放映系统的管理和设备的管理，如远程控制、远程诊断等等。
通过虚拟企业内部网络，院线总部可以向其分布在不同区域的影院发布数字电影的发行包，传输诸如广告片等其它商业内容；可以建立集中式的管理系统，向影院发布放映时间表和场次安排；也可用于企业内部办公应用；还可以建立用于放映设备远程管理、监视和诊断的应用系统。
对于电影数据传输的时间，则要依赖于数据的大小和传输的有效带宽，建议院线公司在建网时应充分考虑各种可能业务网络应用，有效通过网络技术分配带宽，例如将电影内容传输和办公应用的设备分别应用在不同的子网上，再通过不同级别的Qos保证数据的传输和应用的实现等等。
计算传输时间的基本公式如下：传输时间(小时) = 文件容量(GB) × 1024MB/GB × 8bit/Byte / (有效带宽)比特/秒 / 3600秒/小时。
3、巴可DP数字电影放映机网络协议巴可的DP1200、DP1500、DP2000 和 DP3000内部的控制主板可处理放映机外部和内部的网络应用：●电影放映机电影处理前端（德州仪器组件部分）电影放映机前端系统支持CineCanvas功能，从而处理来自电影播放服务器的控制元数据和字幕数据。
●电影放映机控制器(巴可组件部分)电影放映机控制器可控制放映机的功能，例如诊断，控制氙灯和光闸、风扇等等。
这两个主要的控制器都有自己的IP地址，所以实际上每个巴可数字电影放映机都有两个IP地址。
而每一台巴可DP系列的数字电影放映机都在内部集成了一个8口的以太网交换机，为DP放映机提供最大的网络可用性和灵活性。
本协议用于实现基本的网络功能，如氙灯的控制、光闸的控制、镜头的控制和宏命令的执行。
巴可可以为客户提供详细的命令集和控制协议。
此控制协议可通过串口也可通网络实现。
客户完全可以自行或请第三方软件公司开发简单的应用程序，基于TCP/IP socket，便可将对放映机的控制集成到客户的网络应用中。
这种通讯是基于Client/Server模式，这里放映机为服务器，也就是说放映机可对客户端的请求作出反应，但放映机不会自行发出命令。
放映机按照先进先出原则作出应答，当一个请求发给放映机，直到对第一个要求作出应答之前，不会再接受第二个请求。
另外一种行之有效的方案，即将巴可现有的软件产品集成到客户的应用程序中，客户的应用软件只需在内部调用巴可的“DC projector communicator”软件，即可实现对巴科数字电影放映的控制和维护。
●巴可Communicator软件:-可以运行在Win32, Mac 和 Linux；-可通过以太网或串口连接DP；-可实现的DP的功能:基本控制；系统配置；诊断；放映机安装。
图34、SNMP （简单网络管理协议）巴可DP数字电影放映机支持通过简单网络管理协议实现远程监控。
SNMP是一个用于监视网络设备的通用协议，它可以使中心管理系统获得设备信息和设备报警信息。
目前，几乎所有的网络设备生产厂家都实现了对SNMP的支持。
领导潮流的SNMP是一个通过网络从设备收集管理信息的公用通信协议。
设备管理应用软件收集这些信息并记录在其管理信息库（MIB）中。
这些信息报告设备的特性、数据吞吐量、通信超载和错误等。
来自不同厂商的SNMP管理工具可通过MIB有公共的格式将收集的信息，在管理控制台上呈现给系统管理员。
放映机内部的SNMP服务器支持SNMP V.1/V.2/V.2c三个版本。
而SNMP代理是运行在网络设备上的一个进程，也就是在我们的放映机内。
这个SNMP代理将实现两个任务：●处理所有来自于管理系统的SNMP的请求，并返回被请求的数据。
例如网络管理系统请求红色DMD 芯片的温度，那么SNMP代理进程将会发送目前的温度数据给管理系统。
●自动地向管理系统发送SNMP Trap信息。
SNMP Trap即SNMP“陷阱”，是SNMP代理发送给管理站的非请求消息。
这些消息告知管理站本设备发生了一个特定事件，如温度过高、风扇转速过低等，管理站可相应地做出处理。
