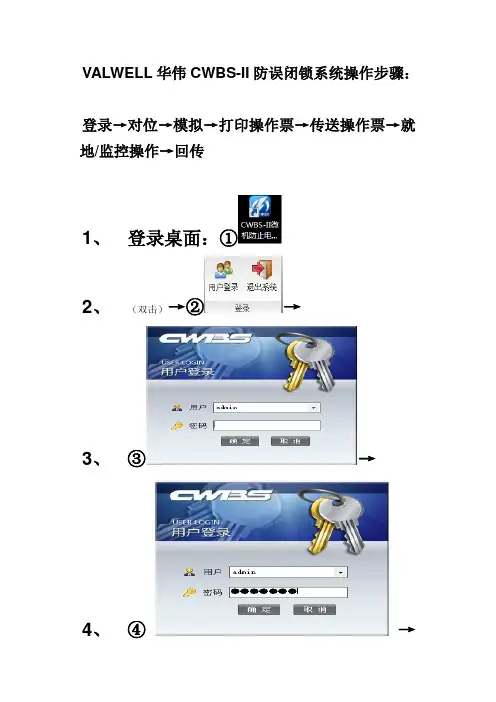

VALWELL华伟CWBS-II防误闭锁系统操作步骤：登录→对位→模拟→打印操作票→传送操作票→就地/监控操作→回传1、登录桌面：①2、（双击）→②→3、③→4、④→⑤进入主界面1、对位：检查图形中设备状态是否与现场一致，如果和现场设备状态一致，点在系统主菜单条上点击按钮进入手工设备对位状态（此时其它图标变为灰色），操作人员可以整定设备分、合状态，将一次图位置与现场设备一致，完成后点击按钮退出对位状态，系统保存对位2、模拟：→点击设备即可（二次部分在一次图上有即级连窗口点击就可以进入二次操作界面）→（结束模拟）→弹3、打印操作票：点击上图中的4、传送操作票：点击上图中的→（出现该画面时可由监控机操作，如果需要就地操作时点上图的→→打开电脑钥匙，点击5、就地/监控操作：拿传好的电脑钥匙到就地操作，如果遇到操作开关时需要转为监控操作，那么将电脑钥匙插入传送座，点中的后就会出现步骤5中的6、回传：操作完后将电脑钥匙打开后放入设备器，点击态一致）操作步骤进入程序→开始模拟→结束模拟→传送票→回传1、双击桌面“五防闭锁”图标，进入登陆窗口。
2 、选择“用户名”，输入密码‘1’，按“确定”键进入主界面。
3、用鼠标单击“开始模拟”按钮或者按票模拟按钮，进入模拟环境4、用户鼠标点击一次或二次图（单击）要操作的设备(在左边选中设备框内会显示该设备的数字编号）。
5 、选中设备后，用鼠标单击该设备,下面的操作步骤框内显示当前操作的操作票内容。
6、如果模拟操作过程中需要更正，可以按“撤销”按钮，每按一次撤销退后一个步骤。
7、任务模拟结束后，用鼠标单击“直接提交票”按钮；按票模拟任务模拟结束后用鼠标点击“传送操作票”8、将电脑钥匙打开电源放入设备器,单击"传送票"按钮,将本次操作任务的一次操作内容输入到电脑钥匙, 传送完毕显示“确定回传”提示框。
（如果第一步操作的是后台远动设备，系统会弹出“等待监控系统完成监控操作”窗口，后台操作完后此窗口自动消失，然后将剩下步骤传送给钥匙）。
（1）“五防”的概念电力系统中的五防是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
（2）优特对传统“五防”概念的扩展“五防”的概念1980年由原水利电力部提出，此后，电力自动化技术经历了飞速的发展，由此带动了电力系统操作方式和管理方式的不断变化。
这些都给“五防”提出了许多新的要求，需要更完善的技术措施实现操作全过程的防误。
在这种背景下，优特提出了防止电气误操作五层防线理论，为完善电气防误体系提供了新思维。
五层防线的定义是：为防止电气误操作，在人和设备之间，用技术措施筑起的五层防线。
这一新的思维是对传统五防概念的扩展和跨越，在涵盖传统五防概念的基础上，从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。
五层防线结构示意图如下：（3）防误闭锁装置的演变常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

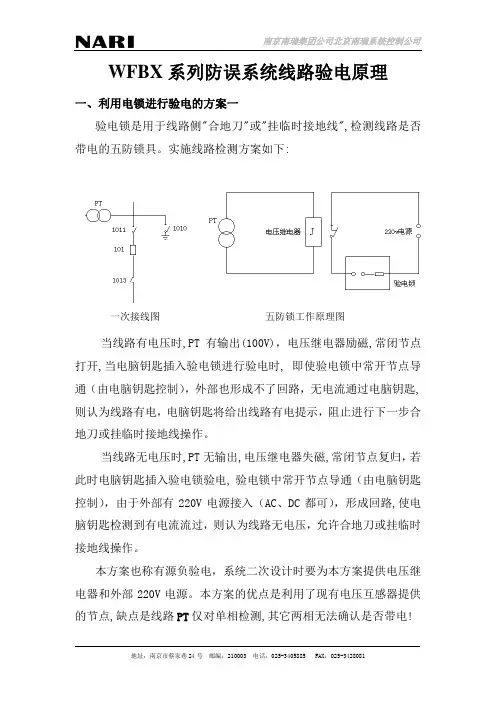

WFBX系列防误系统线路验电原理一、利用电锁进行验电的方案一验电锁是用于线路侧"合地刀"或"挂临时接地线",检测线路是否带电的五防锁具。
实施线路检测方案如下:一次接线图五防锁工作原理图当线路有电压时,PT有输出(100V)，电压继电器励磁,常闭节点打开,当电脑钥匙插入验电锁进行验电时, 即使验电锁中常开节点导通（由电脑钥匙控制），外部也形成不了回路，无电流通过电脑钥匙,则认为线路有电，电脑钥匙将给出线路有电提示，阻止进行下一步合地刀或挂临时接地线操作。
当线路无电压时,PT无输出,电压继电器失磁,常闭节点复归，若此时电脑钥匙插入验电锁验电, 验电锁中常开节点导通（由电脑钥匙控制），由于外部有220V电源接入（AC、DC都可），形成回路,使电脑钥匙检测到有电流流过，则认为线路无电压，允许合地刀或挂临时接地线操作。
本方案也称有源负验电，系统二次设计时要为本方案提供电压继电器和外部220V电源。
本方案的优点是利用了现有电压互感器提供的节点,缺点是线路PT仅对单相检测,其它两相无法确认是否带电!二、利用电锁进行验电的方案二使用上海海灵动力工程研究所的“GSW高压带电显示闭锁装置”，与微机五防装置配合完成线路侧合地刀或挂临时接地线时验电操作。
“GSW高压带电显示闭锁装置”由三相传感器、显示器、防雨箱几部分组成，同时提供线路侧验电接点,是一套独立的装置，微机五防装置在此接点串入验电锁。
这种装置的工作原理为:传感器接收到高压带电体电场信号,经显示器内部处理后,以发光二极管闪光的形式提示相应带电体的带电状况,并输出闭锁节点信号(常开或常闭)，供微机五防装置使用。
闭锁节点解锁的条件是:三相均不带电,传感器接触正常,这时绿色“操作允许”灯亮,节点闭合，此时电脑钥匙插入验电锁,将形成回路,使电脑钥匙检测到有电流，表明线路无电压。
采用该方案可靠性高，能检测三相带电情况，缺点是：必须独立安装，价格较高。

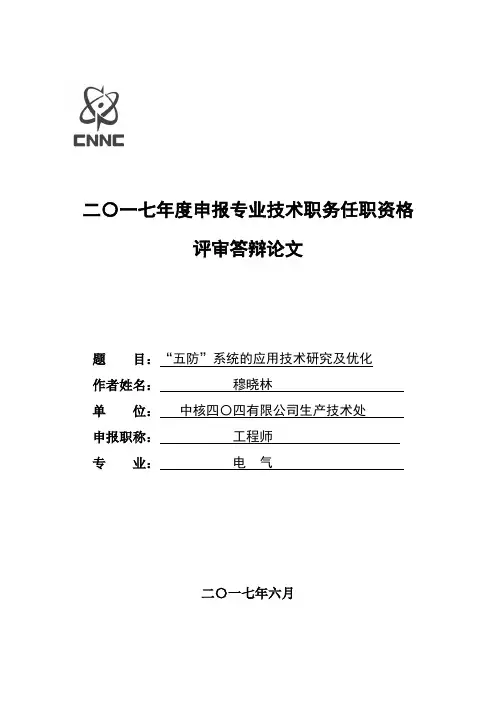

二〇一七年度申报专业技术职务任职资格评审答辩论文题目：“五防”系统的应用技术研究及优化作者姓名：穆晓林单位：中核四〇四有限公司生产技术处申报职称：工程师专业：电气二〇一七年六月“五防”系统的应用技术研究及优化穆晓林中核四〇四有限公司生产机动处甘肃兰州732850摘要：电力系统运行过程中，安全事故经常发生，微机“五防”系统的应用，能够对电力运行设备实时监测，并通过有效的系统闭锁，通过预先确认的逻辑关系，对电力系统的操作进行安全判断，结合公司电力系统现状，对“五防”系统进行相应优化设计，可以有效避免人为误操作，提高系统的运行可靠性和自动化水平，提高供电安全稳定水平。
关键词：“五防”系统；安全稳定；应用；技术研究；优化“五防”通常是指对高压电气设备应具备五种防误功能的简称，是电力安全的重要措施之一，包括：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地开关）；防止带地线送电；防止误入带电间隔。
电力系统的电气操作都需要一定的操作程序，每一个操作步骤都是固定的而且不可跳跃的，为了防止运行人员、检修人员和其他的人员因为操作不当而引起不必要的事故，而采取的一种积极措施。
703变电站自建成后运行40余年，为配合公司变电所无人值守，于2008年进行改造，目前已运行近10年,该变电站肩负着退役反应堆的用电负荷供电任务,其安全稳定水平直接关系到整个地区的安全问题。
改造后投运以来的运行过程中，设备和系统的稳定性差等问题日益突出,存在较大的安全隐患，影响着电网的安全稳定运行。
本文根据当今电网自动化应用技术的成果和计算机、通信及自动控制等各方面的最新技术，并结合703变电站及今后电站综合自动化的发展方向，进行了微机“五防”系统的优化研究、设计。
在满足变电站要求的基础上，提高变电站监控和运行管理的自动化水平，确保变电站安全可靠的运行，提高变电站经济效益。
1 变电站操作现状及存在问题1.1 现状1.1.1 703变电站为一座6kV开关站，包括户内配电设备和6kV户内高压开关设备。
