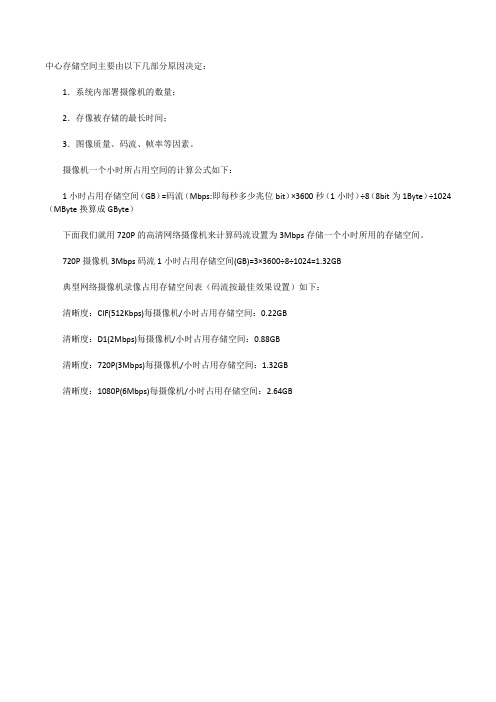

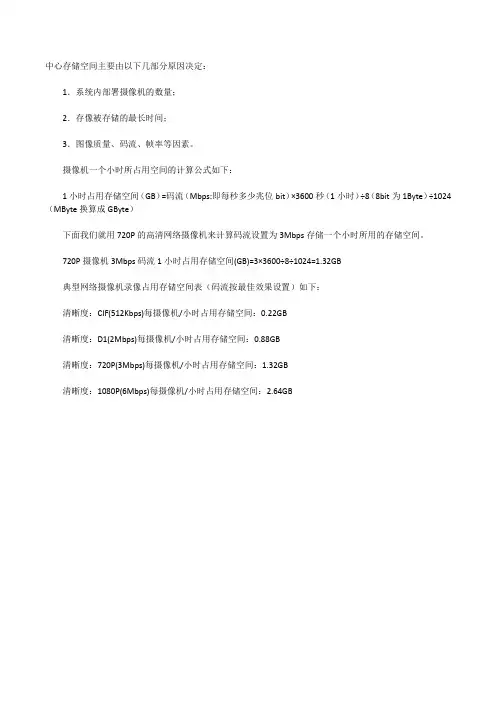

中心存储空间主要由以下几部分原因决定：
1．系统内部署摄像机的数量；
2．存像被存储的最长时间；
3．图像质量、码流、帧率等因素。
摄像机一个小时所占用空间的计算公式如下：
1小时占用存储空间（GB）=码流（Mbps:即每秒多少兆位bit）×3600秒（1小时）÷8（8bit为1Byte）÷1024（MByte换算成GByte）
下面我们就用720P的高清网络摄像机来计算码流设置为3Mbps存储一个小时所用的存储空间。
720P摄像机3Mbps码流1小时占用存储空间(GB)=3×3600÷8÷1024=1.32GB
典型网络摄像机录像占用存储空间表（码流按最佳效果设置）如下：
清晰度：CIF(512Kbps)每摄像机/小时占用存储空间：0.22GB
清晰度：D1(2Mbps)每摄像机/小时占用存储空间：0.88GB
清晰度：720P(3Mbps)每摄像机/小时占用存储空间：1.32GB
清晰度：1080P(6Mbps)每摄像机/小时占用存储空间：2.64GB。
网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。
视频监控中的帧率、码流、分辨率是什么？录像存储空间如何
计算
做网络视频监控系统，一定绕不开帧率、码流、分辨率、录像大小、存储空间。
帧率、码流、分辨率不仅决定着图像清晰度，同时也决定着网络负载和存储空间的大小。
在大规模的监控系统中，以上参数需要精算，才能使系统达到最优状态。
下面介绍什么是帧率、码流、分辨率以及三者之间的关系。
帧率就是指每秒显示图像数量，比如25帧/每秒，通常用FPS(Frames Per Second)表示。
分辨率指每图像的尺寸，也就是像素数量。
常见的分辨率有D1分辨率704X576，CIF352X288，VGA640X480，百万像素1920X1080，1280X720等，即图片的长度和宽度，长宽相乘计算出图片的像素数量。
码流表示的是数据流量。
表示视频数据在单位时间内的数据流量大小，用bps表示，即bit/ps，每秒传输多少比特位。
帧率、码流、分辨率之间的关系可以简单描述为，视频帧率越大、图像分辨率越大，码流越大，即帧率、分辨率与码流成正比。
码流大小决定录像占用空间的大小，码流与录像文件大小的关系见下表，通常2Mbps码流，每小时录像占用空间900M，一天24小时占用21.6G的磁盘空间。
监控安防那些事儿（六）如何计算网络摄像头存储录像的大小现在安装高清网络监控摄像头的场所越来越多了，每个人几乎每天都需要接触到网络摄像头了，不管你去吃饭场所，娱乐场所，商场消费场所都会接触到网络摄像机。
很多外行人，包括行业的一些新手都会搞不清的一件事，就是一台网络摄像机的一天正常的存储量是多少？它是如何计算得出的呢？我们通常需要根据估算出的存储量大小配合使用多大的硬盘，这样才能保证监控视频录像保存的天数能满足使用者的要求。
我们计算存储大小除了摄像头数目、需要录像的时间外，还有一个比较重要的数值：码率。
码率如何看，在哪看呢？进入硬盘录像机-主菜单-录像配置-编码参数。
如下图：其实码率和分辨率有关，分辨率越高，码率也就越大。
海康DVR 中，WD1一般是1792Kbps；130W的摄像头一般是2M，即2048Kbps；200W摄像头一般是4M，即4096Kbps；300W的摄像头一般是6M，即6144Kbps。
计算方法不管网络摄像机的分辨率是720P还是1080P的，计算都是按照：存储空间=时间×码率/8(一个字节8个字位)如摄像机的码率是300Kbfs,即300Kb每秒，那一个小时的录像文件大小=3600(一小时为3600秒)*300/8=135000KB 即135M每小时，以此计算。
所以我们得出的总的公式：码率（单位Kbps）×3600×24÷8÷1024÷1024=录像容量（1天）（单位G）(注：结合上面的括号解释自行看懂公式里的几个数字。
）得到一天的容量后，即可推算出1个月或其他时间的容量。
如果理解公式就可以运用到日常的工作中去了，那我们现在用两种方法结合一个实际案例看看：有4个130W的摄像头，需要保存1个月的录像，计算一个月容量应该多大。
方法一：通过上表可以查到一个摄像头是632.81 G，那4个则是632.81×4=2531.24G≈2.47T方法二：通过公式可以计算一只130万网络摄像头一天的容量是：2048×3600×24÷8÷1024÷1024=21.09G4只的容量是：21.09G×4=84.36G4只监控*30天的容量是：84.36G×30≈2530G≈2.5T两种方法计算出来肯定有偏差，但是结果较为接近，再次证明该公式的可行性。
监控录像（视频）文件大小计算视频监控系统的前端摄像机分辨率从初的CIF，一直发展到现在的4K，存储和带宽成本不断攀升。
视频编码技术也不断发生变化，同样图像质量下，H.265的码率只有H.264的一半，说明使用H.265编码的录像文件大小为H.264的一半。
那在监控系统中怎么算视频文件的大小及录像硬盘需要容量？1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长（说明：文件大小单位为kB，码率的单位为Kb /s，时长单位为秒。
）1.1码流码流（Data Rate，也叫码率）是指视频文件在单位时间内使用的数据流量（即：每秒传送的比特数（bit）），是视频编码中画面质量控制中最重要的部分，一般我们用的单位是Kb/s或者Mb/s。
一般来说同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
码流越大，说明单位时间内取样率越大，数据流，精度就越高，处理出来的文件就越接近原始文件，图像质量越好，画质越清晰，要求播放设备的解码能力也越高。
常见的录像文件格式的码流：QCIF 256kbPS，CIF 512kbps，DCIF 768kbps，4CIF 1536KBPS，D12048kbps，720P 3096kbps，1080P 4096kbps。
1.2单个通道录像文件大小每小时单个通道录像文件大小（单位MB/小时）=码率大小×3600（1小时3600秒）÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
目前监控行业中主要使用Qcif(176×144）、CIF(352×288）、HALF D1(704×288）、D1(704×576）等几种分辨率。
视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

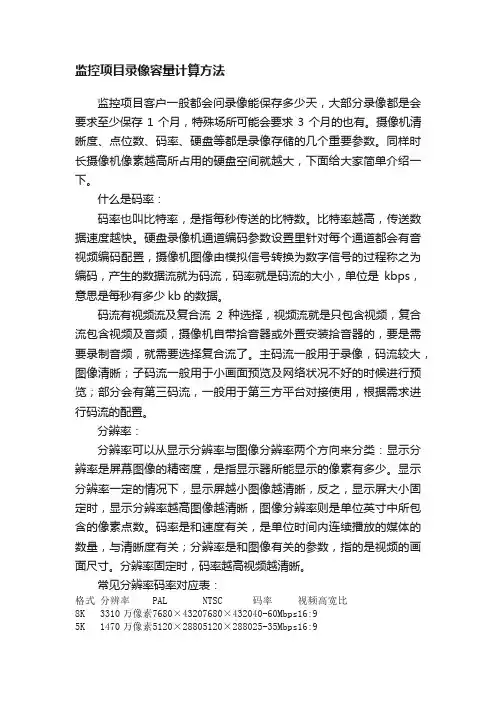

监控项目录像容量计算方法监控项目客户一般都会问录像能保存多少天，大部分录像都是会要求至少保存1个月，特殊场所可能会要求3个月的也有。
摄像机清晰度、点位数、码率、硬盘等都是录像存储的几个重要参数。
同样时长摄像机像素越高所占用的硬盘空间就越大，下面给大家简单介绍一下。
什么是码率：码率也叫比特率，是指每秒传送的比特数。
比特率越高，传送数据速度越快。
硬盘录像机通道编码参数设置里针对每个通道都会有音视频编码配置，摄像机图像由模拟信号转换为数字信号的过程称之为编码，产生的数据流就为码流，码率就是码流的大小，单位是kbps，意思是每秒有多少kb的数据。
码流有视频流及复合流2种选择，视频流就是只包含视频，复合流包含视频及音频，摄像机自带拾音器或外置安装拾音器的，要是需要录制音频，就需要选择复合流了。
主码流一般用于录像，码流较大，图像清晰；子码流一般用于小画面预览及网络状况不好的时候进行预览；部分会有第三码流，一般用于第三方平台对接使用，根据需求进行码流的配置。
分辨率：分辨率可以从显示分辨率与图像分辨率两个方向来分类：显示分辨率是屏幕图像的精密度，是指显示器所能显示的像素有多少。
显示分辨率一定的情况下，显示屏越小图像越清晰，反之，显示屏大小固定时，显示分辨率越高图像越清晰，图像分辨率则是单位英寸中所包含的像素点数。
码率是和速度有关，是单位时间内连续播放的媒体的数量，与清晰度有关；分辨率是和图像有关的参数，指的是视频的画面尺寸。
分辨率固定时，码率越高视频越清晰。
常见分辨率码率对应表：格式分辨率PAL NTSC 码率视频高宽比8K 3310万像素7680×43207680×432040-60Mbps 16:95K 1470万像素5120×28805120×288025-35Mbps 16:94K 880万像素4096×21604096×216020-30Mbps 256:1355MP 500万像素2592×19442592×19448Mbps 4:32K 310万像素2048×10802048×108010-15Mbps 256:1353MP 300万像素2047×15362047×15366Mbps 4:31080P 130万像素1920×10801920×10802Mbps 16:92MP 200万像素1600×12001600×12004Mbps 4:31.3MP 130万像素1280×10241280×10242Mbps 5:4960P 130万像素1280×9601280×960 2Mbps 4:3720P 100万像素1280×7201280×720 2Mbps 16:9960H 50万像素960×480960×4801Mbps 2:1DI 40万像素704×576704×480＞1Mbps 22:15VGA 30万像素640×480640×480＞1Mbps 4:32CIF 20万像素704×288704×240＞1Mbps 4:3帧率：一帧就是一副静止的画面，连续的帧就形成动画，帧数就是在1秒钟时间里传输的图片的帧数，通常用fps（Frames Per Second）表示。
视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
视频图像存储采用中心存储结构，各监控点上传视频图像、报警、语音、备份存储相结合，按部门需求分别存储。
监控点录像格式及存储时间：新建高清视频图像采用300万像素4M 码流存储，布署在管控中心。
根据视频存储格式及保存时间，计算所需的存储容量。
计算方法：
第一步：根据式（1）计算每路视频每小时所需要的存储容量i q , 单位MByte 。
102436008÷⨯÷=i i d q （1）
其中：i d － 码率，单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量i m ，单位MByte 。
i m = i q ×i h ×i D （2）
其中：i h － 每天录像时间（小时）
i D － 需要保存录像的天数
第三步：根据式（3）计算全部路数视频定时录像时所需总容量（累加）T q 。
∑==c i i
T m q 1 （3）
其中：c — 视频监控的通道总数。
（磁盘格式化的损失10%空间）
根据以上计算方法，算得本方案所需存储空间为：
容量为：（((i q /8)×3600)/1024×24×天数×路数）/0.9
(注：存储单位换算1TB=1024GB ；1GB=1024MB ；1MB=1024KB)。

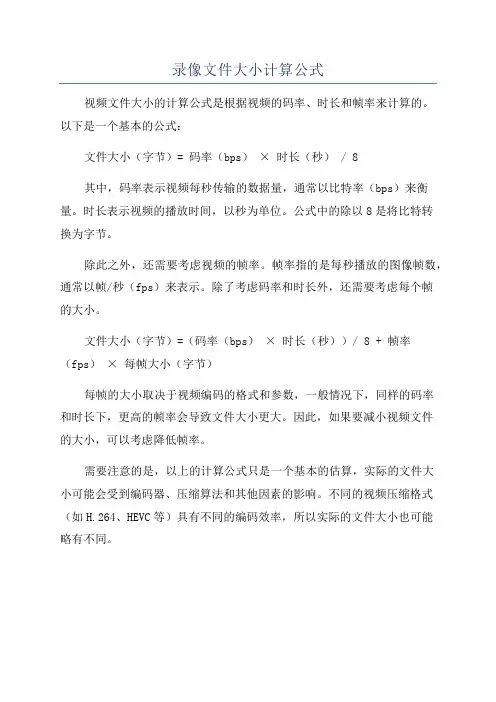

录像文件大小计算公式
视频文件大小的计算公式是根据视频的码率、时长和帧率来计算的。
以下是一个基本的公式：
文件大小（字节）= 码率（bps）× 时长（秒） / 8
其中，码率表示视频每秒传输的数据量，通常以比特率（bps）来衡量。
时长表示视频的播放时间，以秒为单位。
公式中的除以8是将比特转
换为字节。
除此之外，还需要考虑视频的帧率。
帧率指的是每秒播放的图像帧数，通常以帧/秒（fps）来表示。
除了考虑码率和时长外，还需要考虑每个帧
的大小。
文件大小（字节）=（码率（bps）× 时长（秒））/ 8 + 帧率（fps）× 每帧大小（字节）
每帧的大小取决于视频编码的格式和参数，一般情况下，同样的码率
和时长下，更高的帧率会导致文件大小更大。
因此，如果要减小视频文件
的大小，可以考虑降低帧率。
需要注意的是，以上的计算公式只是一个基本的估算，实际的文件大
小可能会受到编码器、压缩算法和其他因素的影响。
不同的视频压缩格式（如H.264、HEVC等）具有不同的编码效率，所以实际的文件大小也可能
略有不同。
